Регулировка уровня топлива карбюратора 126. Устройство и регулировка карбюратора К126Г

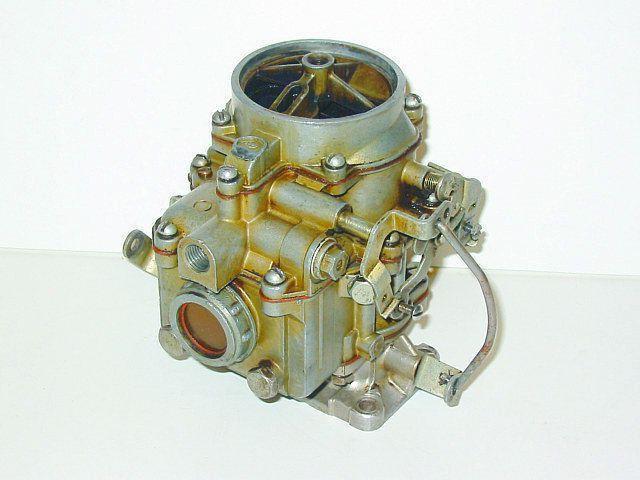

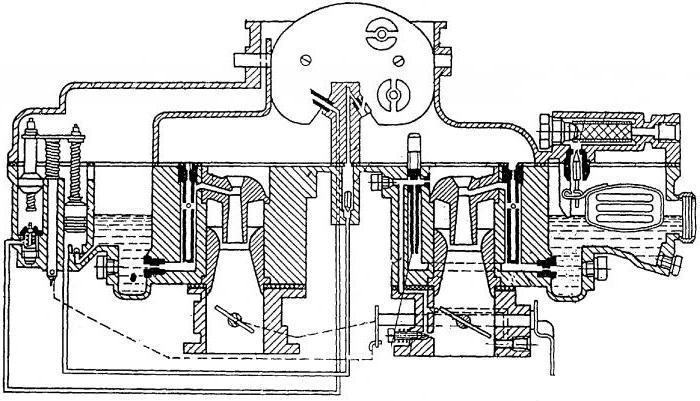

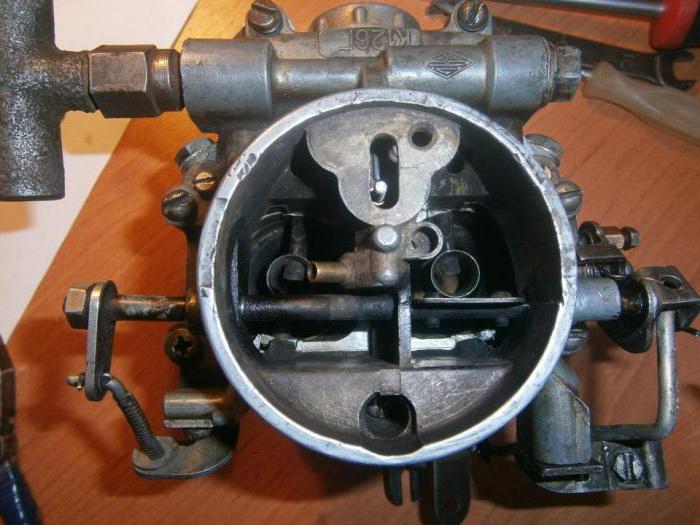

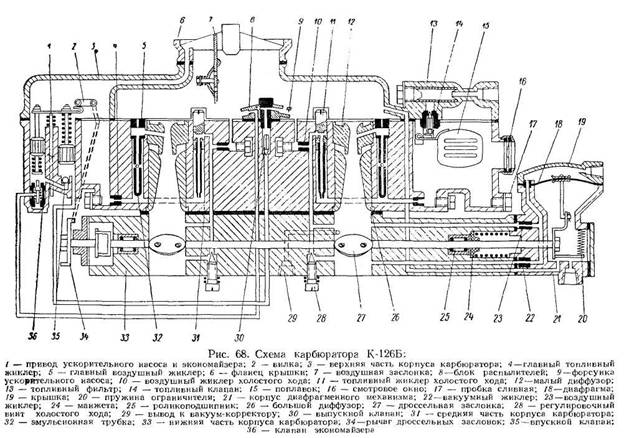

Принципиальная схема карбюраторов, установленных на двигателях автомобилей ГАЗ-53А, ЗИЛ-130 и «Москвич-412», почти одинакова. Различаются они между собой, главным образом, размерами и регулировкой.

Все эти карбюраторы — балансированные, двухкамерные, с падающим потоком смеси, компенсацией ее состава по способу пневматического торможения топлива — снабжены ускорительным насосом и экономайзером, имеющими общий механический привод.

1 и 4 — планка и промежуточный рычаг привода ускорительного насоса и экономайзера; 2 и 40 — шток и поршень ускорительного насоса; 3, 33 и 38 — верхняя, нижняя и средняя части корпуса карбюратора; 5 и 26 — воздушный жиклер и эмульсионная трубка главной дозирующей системы; 6 и 32 — малый и большой диффузоры; 7 — балансировочный канал поплавковой камеры; 8 — распылитель главной дозирующей системы; 9 и 15 — топливный и воздушный жиклеры системы холостого хода; 10 — клапан воздушной заслонки; 11 — воздушная заслонка; 12 — форсунка ускорительного насоса и экономайзера; 13 — винт крепления форсунки; 14 и 37 — нагнетательный и обратный клапаны ускорительного насоса; 16 — игольчатый клапан поплавковой камеры; 17 — сетчатый фильтр; 18 — поплавок; 19 — смотровое окно; 20 — пробка; 21 — ограничитель числа оборотов коленчатого вала; 22 и 24 — диафрагма и пружина ограничителя; 23 и 36 — валик и рычаг дросселей; 25 — главный жиклер; 27 — дроссель; 28 — регулировочный винт; 29 и 35 — жиклер и топливный канал экономайзера; 30 и 31 — канал и распыливающие отверстия системы холостого хода; 34 — топливный канал ускорительного насоса; 39 — клапан экономайзера; 41 — шток привода экономайзера.

Карбюратор К-126Б, установленный на двигателе 3M3-53 автомобиля ГАЗ-53А, показан на рисунке В каждой из его двух смесительных камер, работающих одновременно и параллельно на всех режимах, приготовляется горючая смесь для четырех (из восьми) цилиндров двигателя. В обеих камерах имеются свои диффузоры, система холостого хода, главная дозирующая система, распылители ускорительного насоса и экономайзера и дроссели (дроссели обеих смесительных камер жестко закреплены на общем валике).

Входной патрубок с воздушной заслонкой, поплавковая камера, ускорительный насос, экономайзер и ограничитель числа оборотов коленчатого вала двигателя у обеих смесительных камер общие.

Разъемный корпус карбюратора состоит из верхней 3, средней 38 и нижней 33 частей, скрепленных винтами.

В поплавковую камеру топливо поступает через сетчатый фильтр 17. Уровень топлива поддерживают игольчатый клапан 16 и латунный поплавок 18. Поплавковая камера сообщена с воздушным патрубком балансировочным каналом 7 и снабжена застекленным смотровым окном 19.

Смесительные камеры представляют собой вертикальные каналы в корпусе карбюратора. Верхняя часть обеих камер сообщается е общим воздушным патрубком, в средней их части находятся малый 6 и большой 32 диффузоры, в нижней части — дроссели 27.

Пусковым устройством карбюратора служит воздушная заслонка 11 с пружинными клапанами 10, предотвращающими переобогащение смеси при пуске двигателя.

К системе холостого хода , отдельной для каждой смесительной камеры, относятся топливный 9 и воздушный 15 жиклеры холостого хода, канал 30 и распыливающие отверстия 31, расположенные одно выше, а другое ниже края закрытого дросселя. Проходное сечение нижнего отверстия можно изменять регулировочным винтом 28.

В главную дозирующую систему входят главный топливный жиклер 25, воздушный жиклер 5 с эмульсионной трубкой 26 и распылитель 3, выполненный в малом диффузоре.

Ускорительный насос карбюратора состоит из колодца, в котором находится поршень 40 со штоком 2, шарикового обратного клапана 37, канала 34, нагнетательного клапана 14 и двух распылителей, образующих вместе с распылителями экономайзера общую деталь — форсунку 12, прикрепленную к корпусу карбюратора полым (топливопроводящим) винтом 13. Поршень насоса приводится в действие установленным на валике 23 дросселей рычагом 36 через соединительную тягу, промежуточный рычаг 4, планку 1 и пружину штока 2.

В систему экономайзера входят шток 41, пружинный клапан 39, топливный канал 35, жиклер 29, форсунка 12 и общий с ускорительным насосом привод.

На различных режимах работы двигателя карбюратор действует следующим образом 1 .

При пуске холодного двигателя воздушная заслонка должна быть закрыта, а дроссель немного приоткрыт, благодаря чему в смесительной камере карбюратора создается сильное разрежение и в нее поступает топливо через главную дозирующую систему и систему холостого хода. После пуска водитель должен приоткрыть воздушную заслонку. Если оставить ее закрытой, то вследствие значительного усиления разрежения в карбюраторе откроются пружинные клапаны заслонки, через которые в смесительную камеру будет поступать воздух. Благодаря этому предотвращается остановка двигателя из-за переобогащения смеси.

На малых оборотах холостого хода при прогретом двигателе воздушная заслонка полностью открыта, а дроссель закрыт до упора его рычага в регулировочный винт. В задроссельном пространстве карбюратора создается сильное разрежение, передающееся по каналам системы холостого хода на жиклер 9, через который топливо, поступающее из главного жиклера, проходит в канал 30 системы холостого хода. В этот же канал поступает воздух через воздушный жиклер 15 холостого хода, образуя с топливом эмульсию (пенистую смесь топлива и воздуха), распыливаемую через отверстия 31 в смесительной камере.

Состав смеси регулируют винтом 28, при ввертывании которого смесь обедняется, а при вывертывании — обогащается. Частоту вращения коленчатого вала на этом режиме регулируют упорным винтом рычага валика дросселей.

При малых и средних нагрузках двигателя топливо в смесительную камеру поступает через главный топливный жиклер 25 и распылитель 8. При этом в колодец эмульсионной трубки 26 через воздушный жиклер 5 главной дозирующей системы и далее через отверстия в эмульсионной трубке, а также через воздушный жиклер 15 системы холостого хода всасывается воздух. Поэтому в колодце образуется эмульсия и уменьшается разрежение, действующее на жиклер 25. Соответственно снижается и количество топлива, подаваемого главной дозирующей системой в смесительную камеру, и в карбюраторе образуется обедненная («экономичная») смесь.

Количество воздуха, поступающего в главную дозирующую систему, зависит от изменения частоты вращения коленчатого вала и нагрузки двигателя. В результате на различных режимах работы двигателя достигается получение в карбюраторе обедненной смеси приблизительно постоянного состава, т. е. обеспечивается компенсация состава смеси.

Во время резкого открытия дросселя поршень 40 ускорительного насоса быстро опускается. Вследствие образующегося под поршнем давления закрывается шариковый обратный клапан 37, открывается игольчатый нагнетательный клапан 14 и топливо впрыскивается через распыливающие отверстия форсунки 12 в смесительную камеру, обогащая приготовляемую карбюратором смесь.

При больших нагрузках топливо подается в смесительную камеру главной дозирующей системой и экономайзером. Пока дроссель открыт не полностью, подача топлива в смесительную камеру ограничивается главным жиклером 25. При открытии дросселя более чем на 85% планка 1 привода ускорительного насоса, жестко связанная со штоком 41 привода клапана экономайзера, нажимая шток, открывает клапан и в смесительную камеру начинает поступать дополнительное топливо. Благодаря этому смесь обогащается и мощность двигателя возрастает.

Карбюратор устанавливается на V-образный восьмицилиндровый двигатель ГАЗ-66 производства Заволжского моторного завода. Карбюратор К-126Б является модернизацией карбюратора К-126. Он двухкамерный, с параллельным открытием дроссельных заслонок, с падающим потоком горючей смеси и двойным распыливанием топлива.

Общий вид карбюратора представлен на рис. 67, а схема его - на рис. 68.

Корректировка состава горючей смеси осуществляется методом изменения разрежения в канале главного жиклера.

Каждая камера карбюратора питает четыре цилиндра двигателя: два средних одной секции и два крайних другой.

Карбюратор состоит из пяти основных частей: верхней, средней и нижней, фланца крышки и пневмоцентробежного ограничителя максимальных чисел оборотов.

Все основные части карбюратора, за исключением нижней, изготовлены из цинкового сплава методом литья под давлением. Нижняя часть корпуса отлита из чугуна или из алюминиевого сплава. Между верхней и средней частями корпуса карбюратора ставится бумажная прокладка, между средней и нижней - паронитовая. Верхняя часть корпуса включает корпус приемного воздушного патрубка и крышку поплавковой камеры.

В верхней части корпуса расположены: балансировочный канал; воздушная заслонка; поплавковый механизм; топливный фильтр; топливный приемный штуцер; привод ускорительного насоса и экономайзер, а также привод и кронштейн троса воздушной заслонки.

Балансировочный канал по сечению выполнен в виде продолговатого окна.

Верхняя плоскость балансировочного канала перпендикулярна оси приемного патрубка.

Воздушная заслонка одна и расположена в верхней части приемного патрубка. На воздушной заслонке выполнены два автоматических клапана (на каждую камеру по клапану). Приводы

воздушной заслонки и ускорительного насоса размещены с левой стороны карбюратора. Рычаг привода воздушной заслонки двуплечий и смонтирован независимо на своей оси.

Воздействие рычага привода на воздушную заслонку осуществляется через рычаг, закрепленный на оси воздушной заслонки.

Воздушная заслонка посредством пружины удерживается все время в открытом положении.

На нижнем конце рычага привода размещена муфта обычного типа для крепления троса манетки.

При воздействии на манетку рычаг привода поворачивается на своей оси и верхний профилированный конец освобождает рычаг, сидящий на оси воздушной заслонки, пружина которого и закрывает ее.

Привод системы ускорительного насоса в отличие от других типов карбюраторов смонтирован в крышке поплавковой камеры. Он состоит из рычага оси и вилки с роликом.

Ось расположена горизонтально непосредственно в теле верхней части корпуса карбюратора. На одном конце оси жестко закреплен рычаг, а на противоположном с помощью штифта закреплена вилка. Рычаг привода посредством специальной тяги соединен с рычагом дроссельной заслонки.

При открытии дроссельных заслонок рычаг их поворачивается и посредством тяги поворачивает рычаг привода, сидящий на оси. Ось, а следовательно, и вилка также поворачиваются, а ролик, сидящий на вилке, нажимает на планку поршня ускорительного насоса.

На рычаге привода ускорительного насоса имеется специальная планка для регулировки открытия дроссельной заслонки в период пуска и прогрева двигателя при полностью закрытой воздушной заслонке.

Регулировка положения дроссельной заслонки регулируется путем перемещения планки за счет специального паза. При полностью закрытой воздушной заслонке дроссельные заслонки карбюратора должны быть открыты на 12°, считая от полного закрытого положения.

Привод экономайзера объединен с системой ускорительного насоса. Включение экономайзера осуществляется при полном открытии дроссельных заслонок.

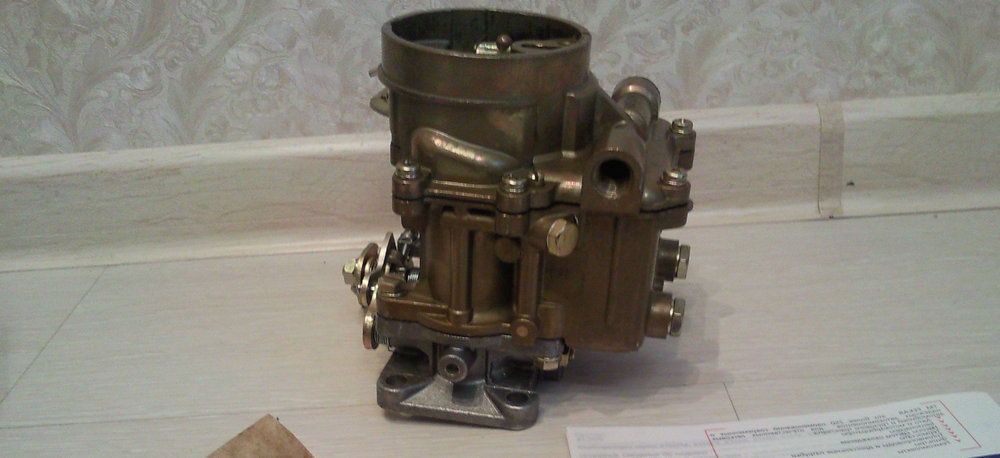

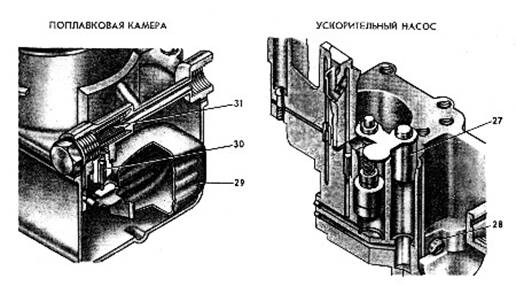

Поплавковый механизм карбюратора К-126Б аналогичен таковым других карбюраторов того же типа.

Диаметр седла топливного игольчатого клапана равен 2,2 мм. Топливный фильтр карбюратора представляет собой тонкую латунную сетку, армированную на поликапролактаме.

Топливный фильтр размещен в канале горизонтально и поджимается конической пробкой.

Приемный топливный штуцер имеет коническую резьбу 1/4".

На верхней части корпуса карбюратора пятью винтами крепится фланец крышки для присоединения воздухоочистителя. Между фланцем и корпусом устанавливается картонная прокладка. В центре фланца имеется специальный прилив с латунной втулкой, имеющей внутреннюю резьбу, служащий для крепления воздухоочистителя.

Все основные дозирующие элементы размещены в средней части корпуса карбюратора.

Малые диффузоры карбюратора с распылителями главной дозирующей системы, отлитые из цинкового сплава под давлением, не подвергаются механической обработке. Они запрессовываются сверху в средний корпус карбюратора.

Большие диффузоры свободно вставляются снизу в среднюю часть корпуса и прижимаются к ней корпусом смесительных камер. Главные топливные жиклеры расположены внутри поплавковой камеры на внутренней ее стенке.

Монтируются они через отверстия в корпусе поплавковой камеры снаружи карбюратора. Отверстия закрываются резьбовыми пробками.

Эмульсионные трубки карбюратора устанавливаются в колодце вертикально и прижимаются сверху воздушными жиклерами. Таким образом, в карбюраторе К-126Б в отличие от карбюраторов К-126 и К-126П воздух в главную дозирующую систему попадает из внутренней полости эмульсионной трубки и смешивается с топливом, находящимся в эмульсионном колодце.

Система холостого хода карбюратора К-126Б совершенно аналогична таковой карбюратора К-126, т. е. состоит из топливных жиклеров-трубочек, размещенных вертикально в колодце, и воздушных жиклеров, размещенных горизонтально под пробками.

Система ускорительного насоса и экономайзера размещена в центре поплавковой камеры между правой и левой камерами карбюратора.

Система ускорительного насоса и экономайзера состоит из штока привода экономайзера с направляющей, поршня ускорительного насоса со штоком и пружиной, основного штока с планкой и возвратной пружиной. Конструкция узла ускорительного насоса и экономайзера карбюратора К-126Б совершенно аналогична таковой карбюратора К-126П с той лишь разницей, что у карбюратора К-126П воздействие на систему ускорительного насоса от дроссельной заслонки осуществляется через серьгу, закрепленную в нижней части основного штока, а у карбюратора К-126Б посредством вилки с роликом, который нажимает на планку привода сверху.

Впрыск топлива ускорительным насосом осуществляется через блок-распылитель в обе камеры карбюратора. Блок-распылитель размещен в средней части корпуса между камерами и крепится посредством двух винтов, один из которых выполнен полым и является топливопроводящим.

Над выходными отверстиями ускорительного насоса имеются два вертикальных отверстия для снятия разрежения в системе и, следовательно, для предотвращения подсоса топлива при работе двигателя на форсированных режимах.

Выходные отверстия экономайзера расположены в одном блоке-распылителе с ускорительным насосом и служат двум камерам одновременно.

Нижняя часть корпуса карбюратора является корпусом смесительных камер.

Дроссельные заслонки карбюратора размещены на одной оси. Начальный установочный угол дроссельных заслонок 20°.

В каждой камере карбюратора имеются независимые выходные каналы системы холостого хода. Верхние отверстия выполнены на уровне кромок дроссельных заслонок, а нижние выходят в задроссельные полости и регулируются коническими винтами.

Отверстие вакуумного корректора имеется только в одной правой камере. Ось дроссельных заслонок карбюратора свободно вращается на роликовых подшипниках и с одной стороны шарнир но соединена с осью привода, а с другой стороны с диафрагменным исполнительным механизмом пневмоцентробежного ограничителя максимального числа оборотов.

Соединение оси привода с осью дроссельных заслонок вильчатого типа выполнено с таким расчетом, чтобы при соответствующем разрежении под диафрагмой ограничителя дроссельные заслонки закрывались бы независимо от положения рычага оси привода.

При положении рычага оси привода дроссельных заслонок, соответствующем полному их открытию, вильчатое соединение должно обеспечить возможность прикрытия дроссельных заслонок таким образом, чтобы зазор между стенками смесительных камер и кромками дроссельных заслонок был не более 1,1 мм.

Механизм оси привода размещен в своем корпусе и вращается в латунной втулке.

Крепление механизма привода к корпусу смесительной камеры осуществляется тремя винтами. Между корпусами устанавливается картонная прокладка.

Корпус однафрагменного механизма ограничителя максимального числа оборотов размещается с правой стороны карбюратора.

Для герметизации этой полости ось дроссельных заслонок уплотняется посредством резинового сальника. Сальник прижимается к стенкам смесительной камеры распорной пружиной, находящейся между сальником и внутренней частью корпуса ограничителя.

Полость над диафрагмой ограничителя максимального числа оборотов соединена с полостью смесительной камеры над и под дроссельной заслонкой через жиклеры.

На исполнительном диафрагменном механизме предусмотрены два штуцера, один из которых соединяет клапан пневмоцентробежного датчика со смесительной камерой карбюратора, а другой- по лость статора датчика с поддиафрагменной полостью исполнительного механизма и приемным патрубком карбюратора. При работе двигателя на малых и средних оборотах клапан пневмоцентробежного датчика, приводящегося от двигателя, открыт, и воздух свободно проходит из приемного воздушного патрубка обратно в карбюратор через внутреннюю полость ротора пневмоцентробежного датчика, наддиафрагменную полость исполнительного механизма, жиклеры и каналы в смесительной камере.

При достижении двигателем заданного числа оборотов клапан в датчике под действием центробежных сил, преодолевая упругость пружины, которая его удерживает, перемещается и садится в свое седло, изолируя внутреннюю полость датчика от внешней. Циркуляция воздуха при этом прекращается и над диафрагмой возрастает разрежение. Диафрагма пойдет вверх.

Дроссельные заслонки карбюратора, соединенные с диафрагмой посредством тяги, в этом случае будут прикрываться, уменьшая подачу горючей смеси в цилиндры двигателя.

Обороты двигателя снизятся. Соединение оси дроссельных заслонок с диафрагмой осуществляется через двуплечий рычаг. Один конец рычага связан со штоком диафрагмы, а на втором закреплена пружина. Пружина вторым концом крепится на штифте.

Для установки штифта в корпусе ограничителя имеются четыре гнезда, выполненные на различных расстояниях от конца двуплечего рычага.

Упругость пружины, положение штифта, размеры жиклеров исполнительного механизма, а также упругость пружины клапана датчика подбираются и регулируются на заводе-изготовителе таким образом, чтобы не допустить число оборотов двигателя выше максимального.

Основные данные карбюратора К-126Б следующие:

Диаметр смесительной камеры в мм 34

Диаметр узкого сечения:

большого диффузора в мм 27

малого диффузора в мм 11

Расстояние от уровня топлива в поплавковой камере до плоскости разъема карбюратора (при давлении 0,3 кГ /см 2) в мм 20

Вес поплавка в г 13,3

Пропускная способность жиклеров в см3/мин:

главного топливного 340

диафрагменного механизма:

верхнего 75

нижнего 310

Диаметры калиброванных отверстий в мм:

главного воздушного жиклера 0,8

топливного жиклера холостого хода 0,75

воздушного жиклера холостого хода 1,5

форсунки ускорительного насоса 0,6

жиклера экономайзера 0,7

Выходные отверстия холостого хода:

верхнее (нерегулируемое) 1,0

нижнее (регулируемое) 1,3

Сечение седла топливного клапана 2,2

Производительность ускорительного насоса за 10 ходов поршня в см3 Н е менее 10

Вес карбюратора в кг:

с чугунной нижней частью корпуса. 3,75

с алюминиевой нижней частью корпуса 3,25

«Золотой век» карбюраторных моторов уже давно прошёл. Сегодня все системы автомобиля управляются электроникой. Тем не менее остаются люди, которые ценят своих «боевых лошадок» УАЗ с карбюратором за простоту и надёжность. Если вы один из них - эта статья для вас. Мы расскажем, как К-126ГУ на УАЗ.

Автолюбители ценят УАЗ с карбюратором К-126ГУ за простоту и надёжность

Устройство и технические характеристики К-126ГУ

Двухкамерный карбюратор К-126ГУ с падающим потоком топливной смеси - базовая модель для . Для правильной настройки требуется иметь представление об устройстве, параметрах и принципах работы агрегата.

Основные элементы:

• две рабочие камеры для смешивания топлива с дозирующими системами;
• экономайзер;
• ускорительный насос;
• устройство обеспечения холостого хода.

Агрегат позволяет бесперебойно работать во всех возможных режимах. Стоит отметить, что К-126 отличается простой и надёжной конструкцией. При грамотной настройке обеспечивает на 100 км:

• для городских условий 13 л;
• на трассе 11 л.

Установка

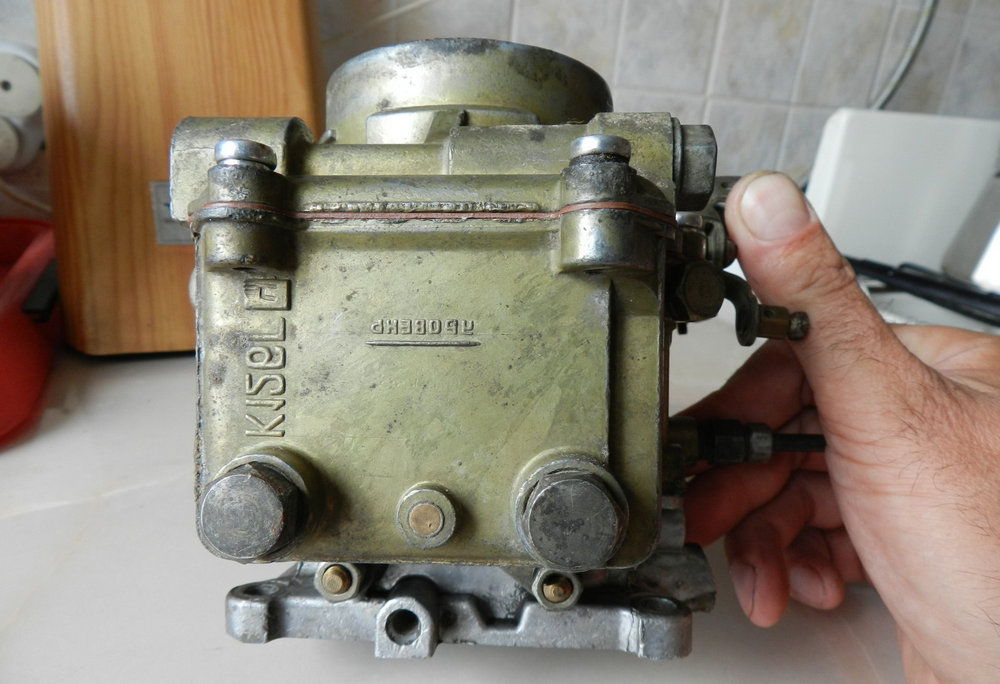

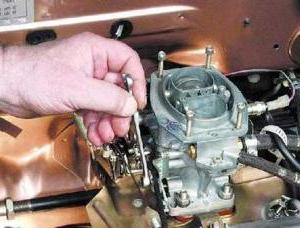

В первую очередь демонтируем воздушный фильтр. Далее, поочерёдно снимаем:

• приводы заслонок;
• шланги (подачи горючего и отбора разрежения вакуумного корректора).

Агрегат монтируется на фланец впускного трубопровода мотора. четырьмя гайками. Дополнительно используются пружинные шайбы. Проверяем целостность резиновой прокладки, если есть необходимость - меняем её. На завершающем этапе присоединяем приводы заслонок и патрубки.

Порядок настройки:

• проверяем герметичность агрегата (особое внимание на участки крепления шлангов, пробки и прокладки). Если находим утечку жидкости - устраняем проблему;
• закачиваем топливо (6–8 раз ручным бензонасосом);
• закрываем воздушную заслонку, запускаем и прогреваем двигатель;
• по мере нагревания мотора постепенно открываем заслонку;
• в момент, когда температура антифриза достигает отметки +40 °C, полностью открываем заслонку;
• до упора вкручиваем винт, регулирующий качество топливной смеси;
• откручиваем винт «качества» на 5 оборотов;
• доводим температуру жидкости до 90 °C;
• увеличиваем обороты коленчатого вала до максимально возможного количества;
• плавно закручиваем винт регулировки количества топливной смеси, пока не начнутся перебои в работе мотора;
• отворачиваем винт «количества» на половину оборота;
• проверяем работоспособность двигателя. Нажимаем на педаль газа, а затем резко отпускаем её. Если мотор глохнет - повышаем обороты.

Эпоха карбюраторной техники давно осталось в прошлом. Сегодня топливо поступает в двигатель автомобиля под управлением электроники. Однако автомобили, имеющие в своей топливной системе карбюраторы, ещё остались. Кроме ретроавтомобилей, существуют ещё вполне рабочие «лошадки» - УАЗы, а также классика от Тольяттинского автозавода. И значит, умение разобраться в устройстве, осуществить техническое обслуживание, произвести ремонт карбюратора остаётся в цене.

Речь в данной статье пойдёт о карбюраторе К126Г. К126Г - тонкое мероприятие, требующее определённых навыков и хорошего знания его состава и принципов работы. Но для начала вспомним немного о том, что вообще такое карбюратор.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation - "смешивание". Отсюда становится понятным назначение устройства - для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Карбюратор - достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

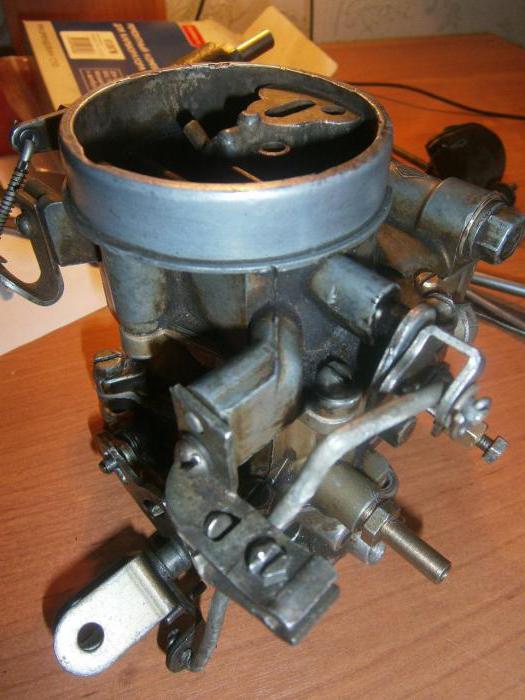

Устройство карбюратора К126Г

Карбюратор К126Г является типичным представителем двухкамерного варианта. То есть в составе К126Г имеются поплавковая и две смесительных камеры. И если первая работает постоянно, то вторая начинает включаться в работу только на динамичных режимах при достаточной нагрузке.

Карбюратор К126Г, устройство, регулировка и ремонт которого описываются в этой статье, является достаточно популярным для автомобилей УАЗ. Устройство очень неприхотливо в работе и устойчиво к попаданию мусора.

В поплавковой камере К126Г имеется смотровое окошко, по которому можно определять уровень топлива. Карбюратор имеет в своём составе несколько подсистем:

• холостого хода;
• пуска холодного двигателя;
• ускорительного насоса;
• экономайзера.

Первые три работают только в первичной камере, а для системы экономайзера предусмотрен отдельный распылитель, который выводится в воздушный канал второй камеры карбюратора. Общее управление устройством осуществляется с помощью системы «подсоса» и педали акселератора.

Применяемость К126Г

Карбюратор с маркировкой "К126Г" устанавливался и до сих пор обслуживается на автомобилях Газ-24 "Волга" и УАЗ, с двигателями преимущественно УМЗ-417. Автовладельцы "УАЗиков" в особенности любят эту модель за неприхотливость и способность работать даже с засорённым топливом.

При незначительной доработке (сверление отверстия) К126Г устанавливают на А это могут быть как УАЗ, так и "Газель". Предшественником К126Г можно считать К151, а следующей моделью - К126ГМ.

Регулировка карбюратора К126Г является самым популярным вопросом среди карбюраторщиков. Но для начала рассмотрим разные неполадки, которые могут случиться с К126Г.

Возможные неисправности

Все неисправности описываемой системы либо видны визуально, либо их легко проверить. Одна из основных проблем - неустойчивая работа двигателя на холостых оборотах, либо их совсем нет. Карбюратор К126Г, регулировка расхода топлива которого в норме, без особых проблем позволяет двигателю работать в холостом режиме.

Вторым моментом, по которому видно, что устройство неисправно и требует настройки, является увеличение расхода топлива. Причин может быть несколько, поэтому регулировка и не всегда помогают.

Решить проблему может плановая регулярная очистка всех составляющих элементов. Возможна и неполная очистка при не снятом с авто карбюраторе, но она нежелательна. К126Г, как и любое механическое устройство, предпочитает хороший уход.

Регулировка карбюратора К126Г

Необходимость в регулировке карбюратора может возникнуть по разным причинам. Это может быть плановое техническое обслуживание или решение вопросов с неисправностью. Причём простую регулировку по инструкции выполнить достаточно просто. Минус в том, что она не всегда помогает в решении. Опытные механики с большим опытом по ремонту карбюратора не берутся за работу без

Для того чтобы устройство смешивания топливно-воздушной смеси функционировало без перебоев и его не требовалось постоянно регулировать, необходимо своевременное обслуживание. Достаточно производить элементарный осмотр на подтекание и герметичность и промывать карбюратор хотя бы частично. Иногда необходимо проверять уровень топлива в поплавковой камере, а также пропускную способность жиклеров как топливных, так и воздушных.

Если подходить к вопросу системно, то необходимо выделить следующие виды настройки карбюратора:

• холостого хода;
• уровня топлива в камере с поплавком;
• клапана экономайзера.

Регулировка карбюратора К126Г на УАЗ чаще всего подразумевает наладку конкретно холостого хода. Итак, рассмотрим последовательность действий по возвращению авто устойчивости на холостых оборотах.

Инструкция по регулировке холостого хода К126Г

Регулировка устойчивости работы двигателя осуществляется двумя винтами. Один определяет количество топливно-воздушной смеси, а второй - качество обогащения её у К126Г. Регулировка карбюратора, инструкция которого приведена ниже, осуществляется поэтапно:

1. На заглушенном автомобиле винт обогащения смеси закрутить до упора, а потом открутить на 2,5 оборота.
2. Запустить двигатель авто и прогреть его.
3. Первым винтом добиться аккуратной и устойчивой работы двигателя примерно при 600 об/мин.
4. Вторым винтом (обогащения смеси) постепенно обеднять ее состав так, чтобы двигатель продолжал устойчиво работать.
5. Первым винтом увеличиваем количество оборотов на 100, а вторым уменьшаем их на эту же величину.

Правильность регулировки проверяется повышением оборотов до 1500 и последующим перекрытием дроссельной заслонки. Обороты при этом не должны упасть ниже допустимых значений.

Регулировка уровня топлива в поплавковой камере

Со временем может случиться так, что уровень бензина в камере с поплавком изменится. По норме он должен колебаться в пределах 18-20 мм от нижней поверхности разъёма, который определяется через смотровое окно карбюратора. Если же визуально это не так, то необходимо произвести регулировку.

Изменение уровня топлива в камере К126Г осуществляют путём подгибания язычка рычага поплавка. Делается это очень аккуратно, стараясь не повредить шайбу уплотнения из специальной бензиноустойчивой резины.

Разнообразие производителей

Среди производителей карбюратора К126Г встречались:

• «Солекс»;
• «Вебер»;
• «Пекар».

На сегодня наибольшую популярность завоевал именно «Пекар». Пользователи отмечают в отзывах более устойчивую работу, а также высокие динамические качества при экономном расходе топлива в районе 10 л на 100 км. Стоит отметить, что регулировка карбюратора "Пекар" К126Г осуществляется аналогичным приведённому выше способом.

Преимущества и недостатки К126Г

Карбюратор К126Г достаточно популярен у владельцев УАЗ. Его ценят за ряд преимуществ, которые отсутствуют у более современных моделей:

• устойчивая работа при наличии засорения;
• неприхотливость к качеству топлива;
• достаточная экономность.

Карбюратор К126Г, регулировка качества смеси которого производится регулярно, будет работать без всяких проблем. Простота конструкции - гарант надёжности. В данном случае это будет соответствовать, но при условии планового технического обслуживания.

У К126Г есть один неприятный недостаток. В случае перегрева корпус устройства может подвергнуться деформации. Это происходит, когда резьбовые соединения карбюратора затянуты с лишним усилием.

Заключение

Как показывает опыт, регулировка карбюратора К126Г - не такой уж и сложный вопрос. А своевременное техническое обслуживание устройства значительно продлит срок его эксплуатации. Всё это совместно с неприхотливостью К126Г привлекает обладателей карбюраторных автомобилей.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РФ

ВОЛОГОДСКИЙ ГОСУДАРСТВЕННЫЙ

ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Факультет: ПМ

Кафедра: А и АХ

ОТЧЁТ ПО ПРОИЗВОДСТВЕННОЙ

ПРАКТИКЕ

Выполнил: Шаратинов А.Д.

Группа: МАХ-52

Проверил: Богомолов А.А.

Вологда

2002 г.

Введение- 3

1.Структура и показатели использования парка- 4

2. Мероприятия по обеспечению БДД- 5

3. Устройство, проверка и регулировка карбюратора К-126Г- 7

СПМК-4 является предприятием, выполняющим следующие виды работ:

Ремонт и наладка аппаратуры КИПиА;

Регламентные испытания теплосиловых установок любой мощности и на любом виде топлива;

Наладка систем аспирации, кондиционирования;

Испытание электроустановок (КТП, ВРУ, ВЛ.КЛ, ЯМИ электропроводок) в соответствии с требованием энергонадзора:

Измерение сопротивления изоляции;

Испытаний контуров, заземление и паспортизация;

Проверка срабатывания аппаратов защиты и УЗО;

Проверка целостности цепей заземления;

Испытание повышенным напряжением;

Пуско-наладочные работы на теплосиловом, газовом, энергетическом оборудовании, КНС, аммиачных установках, вентиляции;

Испытание электропроводок офисов, магазинов и т,д.

Прокладывание кабельных и воздушных линий электропередач к любым объектам.

Для транспортировки собственных грузов и доставки работников предприятия СПМК-4 имеет парк из 17 автомобилей, которые для межсменного хранения, а также для хранения при отсутствии работы ставятся в пять отапливаемых боксов.

Для проведения ТО и Р подвижного состава предприятие имеет ремонтный бокс, оснащенный универсальным металлорежущим, сварочным и специализированным оборудованием для обслуживания и ремонта, а также двумя осмотровыми канавами и краном-балкой грузоподъемностью 2 т.

Все виды ТО, а также Р, за исключением сложного, требующего специализированного оборудования, предприятие производит самостоятельно, используя собственную ПТБ. Сложный ремонт перепоручается другим организациям на основе договоров.

Руководит автохозяйством главный механик, в чьем подчинении находятся механик, диспетчер, медработник и два автослесаря.

Таблица 1

Структура парка

Автомобиль	Грузоподъемность (вместимость), т (*пасс.)	Возраст, лет	Пробег с начала эксплуатации, тыс.км	Среднесуточный пробег, км	Средняя длина ездки, км
ГАЗ-31029	*4	2	53	73	8,3
ГАЗ-31029	*4	4	58	40	5
ГАЗ-31029	*4	5	88	22	3,9
УАЗ-3741	0,8	5	73	12	13
УАЗ-3741	0,8	13	120	5	13
УАЗ-3741	0,8	13	113	5	13
ГАЗ-53	4	10	141	11	40
ГАЗ-53	4	10	132	14	41
ГАЗ-53	4	11	153	6	20
ГАЗ-53	4	11	146	4	25
ГАЗ-53	4	12	160	4	14
ЗИЛ-130	4	4	74	51	19
ЗИЛ-130	4	4	70	48	21
КамАЗ-5410 с п/п ОдАЗ-9370	14,2	13	233	49	281
КаВЗ-685	*28	7	67	21	5,6
КаВЗ-685	*28	8	72	18	8,2
КаВЗ-685	*28	8	79	22	7,2

Таблица 2

Показатели эффективности использования парка

Модель	Коэф.использования пробега b=L пр /L об	Коэф. использования грузоподъемности (вместимости) g ст =Q ф /Q в (g пвм =П/М)	Коэф. технической готовности a т =АД т /АД к	Коэф. выпуска на линию a в =АД э /АД к	Коэф. использования парка К инт =a в ×Т н ×g дин / /(16-Т дв ×b)
ГАЗ-31029	0,91	0,27	0,94	0,72	0,14
УАЗ-3741	0,74	0,42	0,78	0,23	0,06
ГАЗ-53	0,61	0,39	0,63	0,41	0,10
ЗИЛ-130	0,59	0,4	0,69	0,32	0,08
КамАЗ-5410 с п/п ОдАЗ-9370	0,53	0,63	0,62	0,2	0,08
КаВЗ-685	0,85	0,82	0,8	0,71	0,40

Мероприятия по обеспечению безопасности дорожного движения, проводимые на предприятии, можно разделить на два направления:

1. Мероприятия, связанные с техникой;

2. Мероприятия, связанные с людьми.

Мероприятия по обеспечению БДД, связанные с техникой заключаются в:

Контроле качества проведения работ по ТО и Р ПС. Цель данного контроля - выявить брак в обслуживании подвижного состава и не допустить выпуска с ТО или Р некачественно отремонтированных автомобилей;

Контроле технического состояния автомобилей перед выездом на линию по возвращению на базу. Данный контроль проводится механиком ежедневно и его цель - не допустить выпуска на линию неисправных автомобилей. При этом механиком проверяются следующие системы автомобиля, непосредственно влияющие на БДД:

1. Тормозная система.

Проверяется отсутствие течи тормозной жидкости и отсутствие воздуха в системе (для автомобилей с гидроприводом тормозов) и отсутствие слышимых утечек воздуха при нажатой педали тормоза (для автомобилей с пневмоприводом). Кроме этого поводится пробное торможение автомобиля на скорости 20 км/ч при полном нажатии педали тормоза. При этом контролируется, эффективность торможения, последовательность блокирования колес (сначала передняя ось, затем задняя - для одиночных автомобилей, и для автопоезда-сначала оси прицепа (полуприцепа)и передняя ось тягача, затем его задняя ось (оси)) и отсутствие отклонения автомобиля от прямолинейного движения.

2. Рулевое управление.

Визуально оценивается величина люфта рулевого колеса, а также у автомобилей с ГУР проверяется отсутствие течи масла из гидросистемы при повороте управляемых колес в крайние положения и выдержке их в течение 3-5 с. Кроме этого у всех автомобилей оценивается легкость поворота рулевого колеса при движении.

3. Световые приборы, звуковой сигнал и очистители ветрового стекла.

Проверяется исправность данных приборов.

4. Сцепное устройство.

Проверяется отсутствие видимых повреждений и полная комплектность сцепки.

5. Колеса.

Визуально оценивается состояние шин, дисков и элементов крепежа колес, проверяется отсутствие повреждений и полная комплектность. Также визуально или при помощи манометра проверяется давление в шинах.

Кроме этого механиком проверяется состояние:

Дверей кабины;

Грузовой платформы;

Зеркал заднего вида.

Мероприятия, связанные с людьми включают в себя:

1. Медицинский контроль водителей перед выездом.

Проверяется физическое и психофизиологическое состояние водителей с целью не допущения их к управлению автомобилем в болезненном или утомленном состоянии. При этом показателями состояния водителей служат:

Частота пульса;

Артериальное давление;

Температура тела;

Наличие паров алкоголя.

2. Контроль за соблюдением установленных режимов работы, отдыха и питания водителей.

3. Проведение плановых инструктажей по безопасности дорожного движения с обязательным разбором ДТП с участием водителей данного предприятия, а также особенностей движения по дорогам в данное время года.

4. Повышение квалификации водителей и руководящего состава автохозяйства предприятия.

На двигателе установлен карбюратор К-126Г – эмульсионный, двух­камерный, с падающим потоком, с последовательным открытием дроссельных заслонок и сбалансированной поплавковой камерой.

Карбюратор имеет две смесительные камеры: первичную и вто­ричную. Первичная камера работает на всех режимах двигателя. Вто­ричная камера включается в работу при большой нагрузке (примерно после 2/3 хода дроссельной заслонки первичной камеры).

Для обеспечения бесперебойной работы двигателя на всех режи­мах карбюратор имеет следующие дозирующие устройства: систе­му холостого хода первичной камеры, переходную систему вторич­ной камеры, главные дозирующие системы первичной и вторичной камер, систему экономайзера, систему пуска холодного двигателя и систему ускорительного насоса. Все элементы дозирующих систем расположены в корпусе поплавковой камеры, ее крышке и корпусе смесительных камер. Корпус и крышка поплавковой камеры отлиты из цинкового сплава ЦАМ-4-1. Корпус смесительных камер отлит из алюминиевого сплава АЛ-9. Между корпусом поплавковой камеры, ее крышкой и корпусом смесительных камер установлены уплотнительные картонные прокладки.

Рис. 1. Карбюратор К-126Г (сечение 1):

1. Смесительная камера; 2. Винт качества смеси; 3. Отверстие вакуумного регулятора; 4. Рычаг привода дроссельной заслонки; 5. Винт количества смеси; 6. Диффузор большой; 7. Диффузор малый; 8. Ось воздушной заслонки; 9. Пружина воздушной заслонки; 10. Крышка поплавковой камеры; 11. Воздушная заслонка; 12. Распылитель ускорительного насоса; 13. Топливный жиклер холостого хода; 14. Корпус поплавковой камеры; 15. Смотровое окно; 16. Дроссельная заслонка.

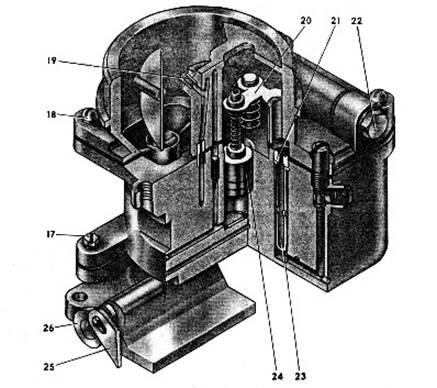

Рис. 2. Карбюратор К-126Г (сечение 2):

17. Винт крепления корпуса; 18. Винт крепления крышки; 19. Распылитель экономайзера; 20. Привод ускорительного насоса; 21. Главный воздушный жиклер; 22. Пробка фильтра; 23. Эмульсионная трубка; 24. Поршень ускорительного насоса; 25. Кулиса привода; 26. Ось вторичной дроссельной заслонки.

Рис. 3. Карбюратор К-126Г (сечения 3 и 4):

27. Направляющая втулка; 28. Главный топливный жиклер; 29. Поплавок; 30. Топливный клапан; 31. Топливный фильтр.

В корпусе поплавковой камеры расположены:

Два больших 6 и два малых диффузора 7 ;

Два главных топливных жиклера 28 ;

Два воздушных тормозных жиклера 21 главных дозирующих систем;

Две эмульсионные трубки 23 , расположенные в колодцах;

Топливный 13 и воздушный жиклеры системы холостого хода;

Экономайзер и на­правляющая втулка 27 ;

Ускорительный насос 24 с нагнетательным и обратным клапанами.

Распылители главных дозирующих систем выведены в малые диф­фузоры первичной и вторичной камер. Диффузоры запрессованы в корпус поплавковой камеры. В корпусе поплавковой камеры имеется окно 15 для наблюдения за уровнем топлива и работой поплавкового механизма.

Все каналы жиклеров снабжены пробками для обеспечения досту­па к ним без разборки карбюратора. Топливный жиклер холостого хода может быть вывернут снаружи, для чего его корпус выведен через крышку вверх наружу.

В крышке поплавковой камеры расположена воздушная заслонка 11 с полуавтоматическим приводом. Привод воздушной заслонки соединен с осью дроссельной заслонки первичной камеры системой рычагов и тяг, которые при пуске холодного двигателя открывают дроссельную заслонку на угол, необходимый для поддержания пускового числа обо­ротов двигателя. Вторичная дроссельная заслонка при этом плотно за­крыта.

Эта система состоит из рычага привода воздушной заслонки, кото­рый одним плечом действует на рычаг оси воздушной заслонки, а дру­гим через тягу на рычаг малого газа, который, поворачиваясь, нажима­ет на заслонку первичной камеры и открывает ее.

В крышке карбюраторе крепится поплавковый механизм, который состоит из поплавка, подвешенного на оси, и клапана 30 подачи топ­лива. Поплавок карбюратора изготовлен из листовой латуни толщиной 0,2 мм. Клапан подачи топлива - разборный, состоит из корпуса и за­порной иглы. Диаметр седла клапана 2,2 мм. Конус иглы имеет спе­циальную уплотнительную шайбу, изготовленную из состава на основе фтористой резины.

Топливо, поступающее в поплавковую камеру, проходит через сет­чатый фильтр 31 .

В корпусе смесительных камер расположены две дроссельные за­слонки 16 первичной камеры и вторичной камеры, регулировочный винт 2 системы холостого хода, винт токсичности, каналы системы холосто­го хода, переходное отверстие системы холостого хода, служащее для обеспечения согласованной работы системы холостого хода и главной дозирующей системы первичной камеры, отверстие 3 подвода разре­жения к вакуум-регулятору опережения зажигания, а также переход­ная система вторичной камеры.

Основные системы карбюратора работают по принципу пневмати­ческого (воздушного) торможения топлива. Система экономайзера ра­ботает без торможения, как элементарный карбюратор. Системы холо­стого хода, ускорительного насоса и пуска холодного двигателя имеют­ся только в первичной камере карбюратора. Система экономайзера имеет отдельный распылитель 19 , выведенный в воздушный патрубок вторичной камеры. Вторичная камера снабжена переходной системой холостого хода.

Рис. 4. Карбюратор К-126Г (сечение 5).

Система холостого хода карбюратора состоит из топливного жикле­ра 13 , воздушного жиклера и двух отверстий в первичной смесительной камере (верхнего и нижнего). Нижнее отверстие снабжено винтом 2 для регулирования состава горючей смеси. Топливный жиклер холо­стого хода расположен под уровнем топлива и включен после глав­ного жиклера первичной камеры. Эмульгирование топлива производит­ся воздушным жиклером. Необходимая характеристика работы системы достигается топливным жиклером холостого хода, воздушным тормоз­ным жиклером, а также величиной и расположением переходных от­верстий в первичной смесительной камере.

Главная дозирующая система каждой камеры состоит из больших и малых диффузоров, эмульсионных трубок, главных топливных и глав­ных воздушных жиклеров. Главный воздушный жиклер 21 регулирует поступление воздуха внутрь эмульсионной трубки 23 , расположенной в эмульсионном колодце. Эмульсионная трубка имеет специальные от­верстия, предназначенные для получения необходимой характеристики работы системы.

Система холостого хода и главная дозирующая система первичной камеры обеспечивают необходимый расход топлива на всех основных режимах работы двигателя.

Система экономайзера состоит из направляющей втулки 27 , клапа­на и распылителя 19 . Система экономайзера включается в работу за 5-7° до полного открытия дроссельной заслонки вторичной камеры.

Следует отметить, что на режиме полной нагрузки работают, кроме системы экономайзера, главные дозирующие системы обеих камер и очень немного топлива продолжает поступать через систему холосто­го хода.

Система ускорительного насоса состоит из поршня 24 , механизма привода 20 впускного и нагнетательного (выпускного) клапанов и рас­пылителя 12 , выведенного в воздушный патрубок первичной камеры. Система имеет привод от оси дросселя первичной камеры и работает при разгоне автомобиля.

На оси дроссельной заслонки первичной камеры жестко закреплен рычаг 4 привода. Также жестко на оси укреплен поводок кулисы 25 . Кулиса свободно установлена на оси заслонки 16 и имеет два паза. В первом из них перемещается поводок, а во втором - палец с укреп­ленным на нем роликом рычага 26 привода оси 8 вторичной заслонки.

Заслонки удерживаются в закрытом положении пружинами, укреп­ленными на оси первичной камеры и оси вторичной камеры. Кулиса 25 также постоянно стремится закрыть заслонку вторичной камеры, так как на нее действует возвратная пружина, укрепленная на оси первич­ной камеры.

При движении рычага 4 привода оси первичной камеры поводок рычага первичной камеры сначала свободно перемещается в пазе ку­лисы 25 (таким образом, открывается только заслонка первичной ка­меры) и примерно после 2/3 ее хода поводок начинает поворачивать ее. Кулиса 25 привода вторичной заслонки открывает вторичную дрос­сельную заслонку. При сбросе газа пружины возвращают всю систему рычагов в исходное положение.

Уход за карбюратором

Уход за карбюратором включает:

1. Наружный осмотр с целью удаления грязи и обнаружения следов подтекания топлива.

2. Периодическую чистку и промывку карбюратора.

3. Проверку уровня топлива в поплавковой камере карбюратора и, при необходимости, его регулировку (одновременно проверить герме­тичность топливного клапана).

4. Проверку пропускной способности жиклеров.

5. Проверку плотности соединений между узлами карбюратора, ис­правности прокладок, плотности заглушек.

6. Проверку зазора между воздушной и дроссельной заслонками и их корпусами.

7. Проверку правильности работы механизма открытия вторичной дроссельной заслонки и отсутствия заеданий в совместной работе пер­вичной и вторичной дроссельных заслонок.

8. Проверку работы ускорительного насоса.

9. Проверку и, при необходимости, регулировку угла открытия дрос­сельной заслонки при полностью закрытой воздушной заслонке.

10. Регулировку малых оборотов холостого хода двигателя.

Периодическую чистку и промывку карбюратора производят при сезонном обслуживании, а также в случаях повышенного расхода бен­зина, резкого уменьшения мощности на переходных режимах и не­устойчивой работы при малых оборотах холостого хода.

Чистке подвергают поплавковую и смесительные камеры, крышку поплавковой камеры, диффузоры, воздушные, топливные и эмульсион­ные жиклеры и каналы в корпусах. Для выполнения этих работ карбю­ратор необходимо полностью разобрать.

Разборку карбюратора следует производить на чистом, специально оборудованном верстаке, исправными и хорошо подогнанными ключа­ми и отвертками (осторожно, чтобы не повредить прокладки). Если карбюратор работал на этилированном бензине, то перед началом разборки его следует опустить в керосин на 10-20 мин.

После разборки все детали карбюратора должны быть тщательно промыты и очищены от грязи. Промывка производится в неэтилирован­ном бензине или в горячей воде (при температуре не менее 80° С).

Чистку каналов и жиклеров следует производить после промывки продувкой сжатым воздухом. Нельзя прочищать жиклеры и другие ка­либрованные отверстия проволокой, сверлами и другими металлически­ми предметами, так как это ведет к увеличению пропускной способно­сти жиклеров и перерасходу бензина.

Проверку жиклеров производят на специальных приборах путем замера их пропускной способности (в см 3 /мин) под напором воды 1000±2 мм при температуре 20°С или измерением их калибрами.

Клапан экономайзера должен быть герметичным. Допускается падение не более четырех капель в минуту под давлением столба воды высотой 1000±2 мм, сжимающего пружину клапана. Момент включения клапана экономайзера регулируется при полностью открытых дроссельных заслонках. Клапан должен полностью включаться при зазоре между планкой привода ускорительного насоса и регулировочной гайкой, равном 1,5-2 мм.

Необходимо, чтобы дроссельные и воздушные заслонки повора­чивались совершенно свободно, без заеданий, и плотно прикрывали каналы. Допускаются зазоры: не более 0,06 мм для первичной дрос­сельной заслонки и 0,2 мм для воздушной. Зазор между вторичной дроссельной заслонкой и корпусом не допускается.

Проверку плотности дроссельных заслонок производят на специальном приборе, который создает разрежение под заслонками, равное 570 мм рт. ст. Падение разрежения должно быть не более 15 мм рт. ст. для первичной заслонки и не более 20 мм рт. ст. для вторичной. Этому соответствует пропуск воздуха соответственно около 2 и 2,3 кг/ч.

Следует проверить также производительность ускорительного на­соса, которая должна быть не менее 12 см 3 за 10 полных ходов поршня (при темпе замера 20 качаний в минуту). Если производительность насоса меньше заданной, это значит, что нарушена герметичность клапанов насоса, засорен распылитель или износились поршень и колодец насоса. Для устранения дефекта следует промыть и продуть распылитель и седла клапанов или подобрать новый к колодцу. Необходимо обращать внимание на чувствительность ускорительного насоса. Подача топлива должна начинаться одновременно с началом хода заслонки. Допускается запаздывание не более 5 0 .

Проверка величины открытия дроссельной заслонки в момент пуска холодного двигателя осуществляется замером зазора между кромкой дросселя и стенкой смесительной камеры. Для этого следует пол­ностью закрыть воздушную заслонку; при этом дроссельная заслонке первичной камеры системой рычагов и тяг должна приоткрыться на угол 18-21°, чему соответствует зазор между кромкой дросселя и стенкой камеры 1,8 мм. При нарушении регулировки указанный раз­мер восстанавливается подгибкой соединительной тяги.

Проверку уровня топлива в поплавковой камере производят, установив автомобиль на горизонтальную площадку, при работе двигателя на малой частоте вращения коленчатого вала в режиме холостого хода в течение 5 мин или, если карбюратор снят с двигателя, на специальной установке. Уровень топлива должен находиться в пределах 18,5-20,5 мм от нижней плоскости разъема поплавковой камеры. Уровень замеря­ется через смотровое окно карбюратора. Если уровень выходит за указанные пределы, то его необходимо отрегулировать. С этой целью подгибают язычок кронштейна поплавка. Предварительным подгибанием этого язычка устанавливают поплавок так, чтобы он был рас­положен на расстоянии 40-41 мм от плоскости разъема. Одновре­менно другим язычком регулируют ход поплавка так, чтобы ход иг­лы клапана был примерно 1,5-2 мм.

Если уровень топлива не поддается регулировке, то следует про­верить герметичность поплавка и топливного клапана, а также про­верить массу (вес) поплавка, которая должна быть 12,6-14 г.

Регулировку малой частоты коленчатого вала двигателя в режиме холостого хода производят упорным винтом 5 , ограничивающим закрытие дроссельной заслонки, и винтом 2 , изменяющим состав смеси. При завертывании винта 2 смесь обедняется, а при отвертывании обогащается.

Регулировку малой частоты вращения нужно проводить при хорошо прогретом двигателе (температура охлаждающей жидкости 85-90­­­­­ 0 С), при исправной системе зажигания. Особое внимание следует обращать на исправность свечей зажигания и правильность зазора между их электродами, а также на правильный зазор между контактами прерывателя.

Перед началом регулировки следует завернуть винт 2 до отказа, но не слишком туго, а затем отвернуть на 2,5 оборота для предварительного обогащения смеси. После этого запустить двигатель и установить упорным винтом 5 малое открытие дроссельной заслонки, при котором двигатель работает вполне устойчиво. Затем, завертывая регулировочный винт 2 , обеднить смесь настолько, чтобы двигатель работал устойчиво (примерно 600 об/мин), не останавливаясь после резкого открытия и закрытия дроссельной заслонки и хорошо запускался стартером.

1. Техническая эксплуатация автомобилей: учебник для ВУЗов. Под ред. Г. В. Крамаренко. - 2-е изд., перераб. и доп. - М.: Транспорт, 1983. - 488 с.

2. Ройтман Б. А., Суворов Ю. Б., Суковицин В. И. Безопасность автомобиля в эксплуатации. -М.: Транспорт, 1987. - 207 с.

3. Талицкий И. И., Чущев В. А., Щербинин Ю. Ф. Безопасность движения на автомобильном транспорте: справочник. - М.: Транспорт, 1988. - 158 с.

4. Могила В. М., Давыдов Л. Н., Конек Ю. С. Предупреждение дорожнотранспортных происшествий на автомобильном транспорте. - 2-е изд., перераб. и доп. - М.: Транспорт, 1977. - 181 с.

5. Коноплянко В. И. Основы безопасности дорожного движения. -М.: ДОСААФ, 1978. - 128 с.

6. Автомобиль ГАЗ-24 «ВОЛГА». - М.: Транспорт, 1977. - 336 с.
