При нарушении герметичности этой прокладки происходит прорыв наружу отработавших газов, сопровождающийся характерным резким звуком (коллектор «сечет»). Если неисправность не удается устранить подтяжкой крепления катколлектора, замените прокладку. Замена прокладки описана в процессе снятия и установки катколлектора (см. «Снятие, установка катколлектора и замена его прокладки », с. 136).
РЕГУЛИРОВКА ЗАЗОРОВ В ПРИВОДЕ КЛАПАНОВ
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном - полностью закрываться.
Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет 0,17-0,23 мм, для выпускного - 0,31-0,37 мм.
Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.
Относительно привода газораспределительного механизма клапаны, расположенные справа, - выпускные, слева - впускные.
Работа по регулировки зазоров в приводе клапанов всех двигателей одинакова.
Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. « », с. 119), а также набор плоских щупов.
1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия », с. 102).
2. Снимите крышку головки блока цилиндров (см. « Замена прокладки крышки головки блока цилиндров », с. 103).
3. Выверните все свечи зажигания.
4. Измерьте щупом зазор между кулачками обоих распределительных валов и толкателями клапанов. Запишите измеренные зазоры.
5. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180°, измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров: 1-3-4-2. Необходимо заменить толкатели тех клапанов, зазоры в приводе которых отличаются от номинальных. После измерения всех зазоров установите поршень 1-го цилиндра в положение такта сжатия.
6. Снимите распределительные валы (см. « Замена распределительных валов », с. 119).

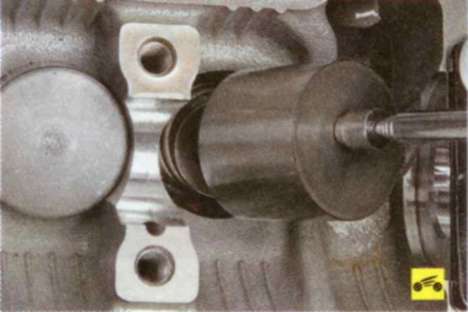

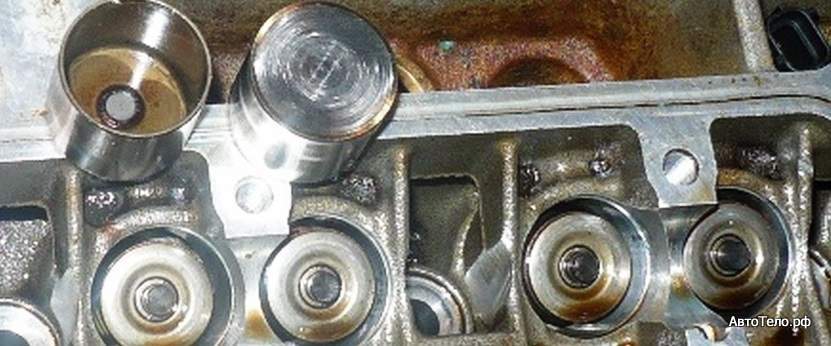

7. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на его обратной стороне).
Примечание

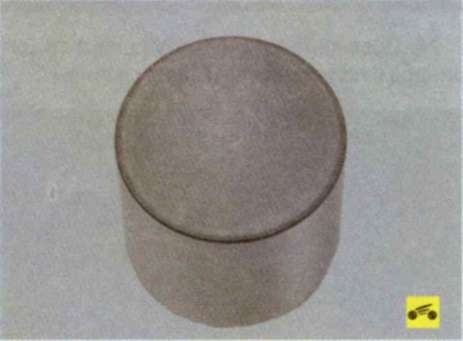

Число, нанесенное на внутреннюю поверхность толкателя клапана, -это толщина толкателя. Однако нанесены только три цифры после запятой (например, «650» означает толщину толкателя 3,650 мм).
8. Рассчитайте толщину нового толкателя по формуле (все значения в мм) Н = В + А - С,
где А - значение измеренного зазора; В - толщина старого толкателя; С - номинальный зазор; Н - толщина нового толкателя.
9. Установите новый толкатель на место.
10. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.
11. Установите распределительные валы, но привод газораспределительного механизма пока не устанавливайте.
Предупреждение
Проверните коленчатый вал на 90° против часовой стрелки, чтобы все поршни установились в среднее положение.
12. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 6-8).
13. Если все зазоры соответствуют номинальным значениям, установите привод газораспределительного механизма и все снятые детали в порядке, обратном снятию.
ЗАМЕНА ЦЕПИ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА НА ДВИГАТЕЛЯХ 1,8 Л R4 DURATEC-HE 16V И 2,0 Л R4 DURATEC-HE 16V
Признаки неисправности: ранее была совершена замена тросов управления КПП, переключение передач происходит с явными затруднениями.
Вероятная причина: не произведена регулировка тросов управления КПП.
Инструменты: тканевые перчатки, комплект головок, комплект ключей гаечных, комплект отверток, стержень металлический диаметром 3 миллиметра, линейка.
1. Снять облицовку тоннеля пола.

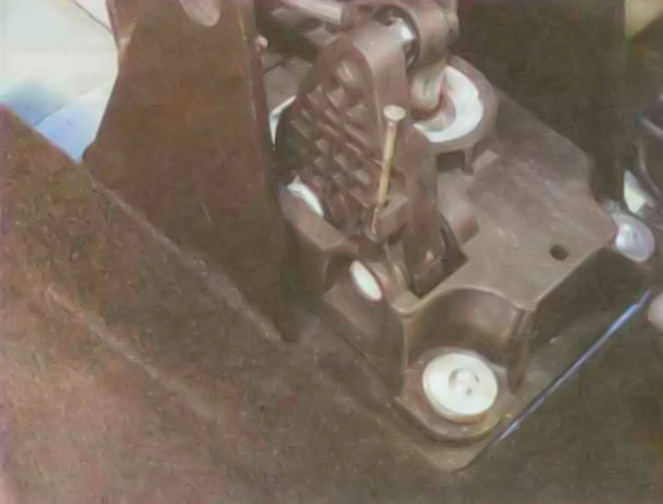

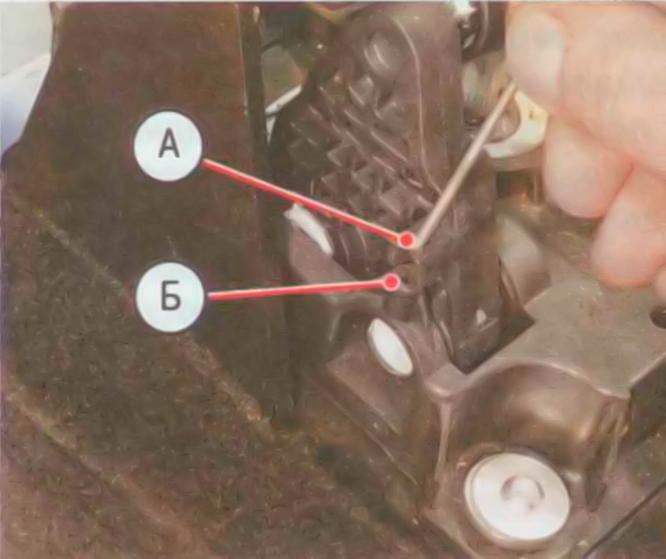

2. Установить рычаг КПП в нейтральное положение, после чего вставить в вилку поводка (на фото она обозначена А) и в отверстие кулисы (на фото ниже обозначено Б) металлический стержень.

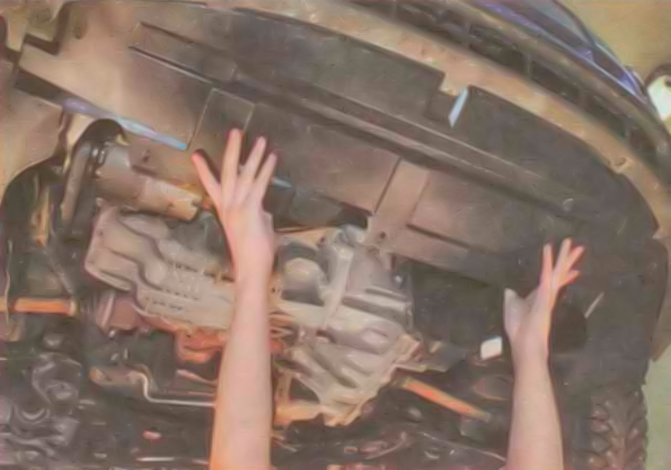

3. Снять брызговик двигателя.

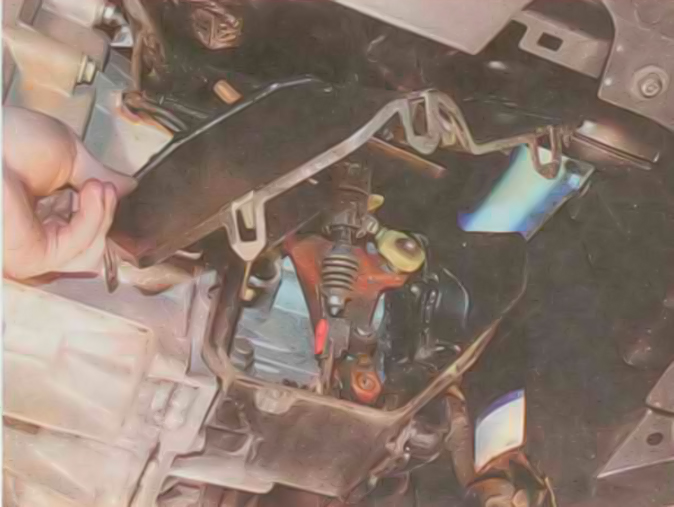

4. Снять крышку кожуха механизма переключения передач.
5. Чтобы разблокировать наконечник, следует нажать на кнопку фиксирующую наконечник троса выбора передач и вытянуть ее из наконечника.

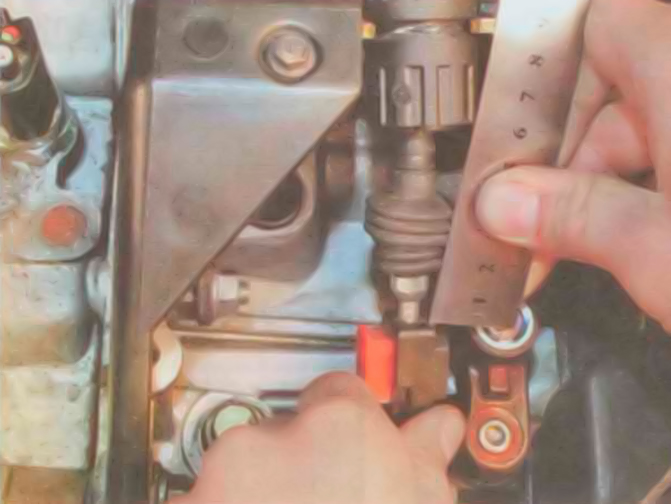

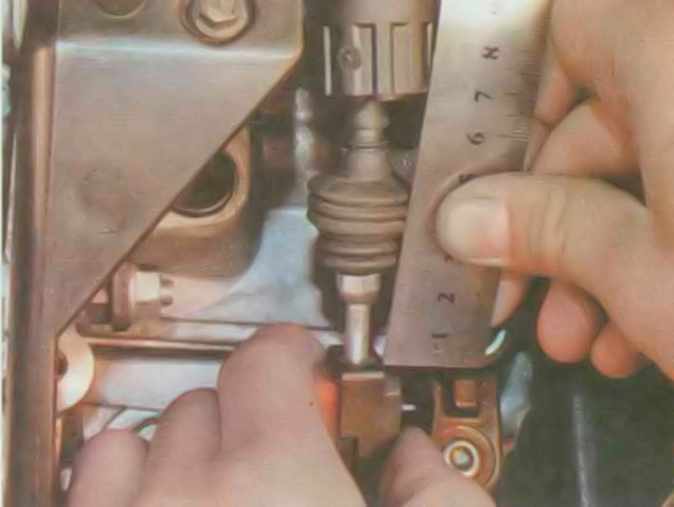

6. Замерить длину резьбовой части троса, используя линейку, перед этим переместив рычаг выбора передач до упора вверх.
7. После этого замерить еще раз, но предварительно передвинув рычаг до упора вниз.

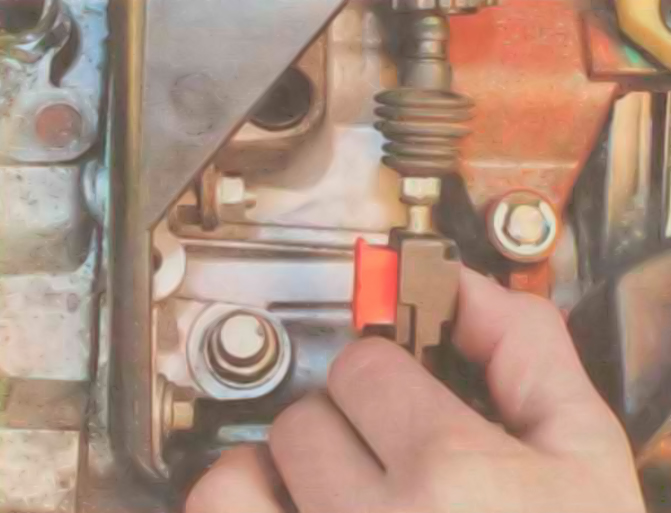

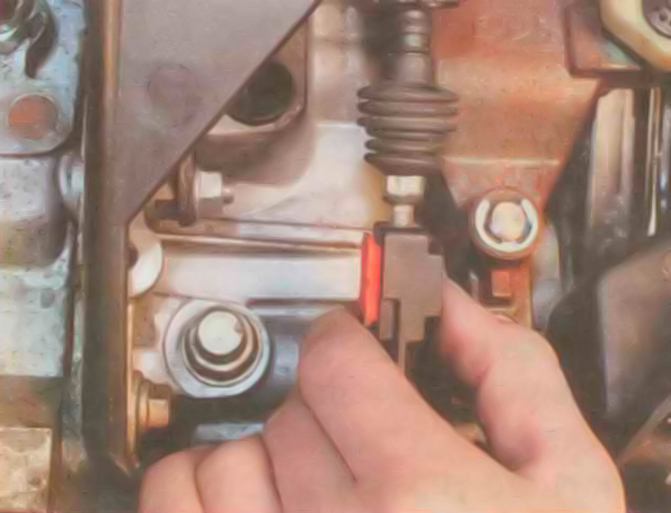

8. Передвинув рычаг в среднее положение следует зафиксировать наконечник в среднем положении, нажав красную кнопку.
9. После этого следует выполнить установку всех деталей в обратном порядке.
10. Завести двигатель и проверить качество переключения передач. В случае если переключение происходит с затруднениями, то надо повторить регулировку.
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном - полностью закрываться.
Зазор а (рис. 5.13) измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и толкателем клапана. Номинальный зазор для впускного клапана составляет (0,17–0,23) мм, для выпускного – (0,31–0,37) мм. Зазоры регулируют подбором толщины толкателей. В запасные части поставляют наборы толкателей разной толщины.
Рис. 5.13. Измерение зазора в приводе клапана Ford focus 2 и Ford focus 3: а – измеряемый зазор
Относительно ремня привода газораспределительного механизма клапаны, расположенные справа, – выпускные, слева - впускные.
Вам потребуются: все инструменты, необходимые для снятия распределительных валов (см. «Замена распределительных валов»), а также набор плоских щупов.
1. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

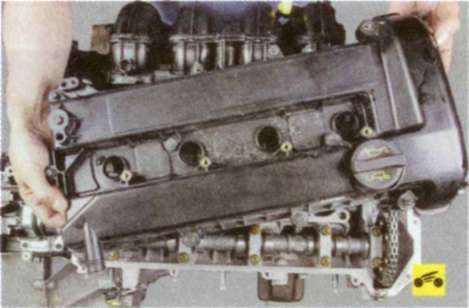

2. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
3. Измерьте щупом зазор а (см. рис. 5.13) между кулачками обоих распределительных валов и толкателями клапанов. Запишите измеренные зазоры.
4. Проворачивая коленчатый вал за болт крепления его шкива каждый раз на 180°, измерьте и запишите зазоры у клапанов остальных цилиндров. Порядок работы цилиндров 1–3–4–2. Необходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. После измерения всех зазоров установите поршень 1-го цилиндра в положение такта сжатия.
5. Снимите распределительные валы (см. «Замена распределительных валов»).
6. Извлеките из гнезда головки блока цилиндров толкатель клапана, у которого требуется регулировка зазора, и запишите его толщину (она указана на его обратной стороне).
Примечание
Число, нанесенное на толкатель клапана, – это толщина толкателя. Однако нанесены только три цифры после запятой (например, «650» означает толщину толкателя 3,650 мм).
7. Рассчитайте толщину нового толкателя по формуле (все значения в мм):
H = B+A–C, где
A - измеренный зазор;
B - толщина старого толкателя;
C - номинальный зазор;
H - толщина нового толкателя.
8. Установите новый толкатель на место.
9. Аналогично замените толкатели всех клапанов, у которых требуется регулировка зазора.
10. Установите распределительные валы, но ремень привода газораспределительного механизма пока не устанавливайте.
11. Проворачивая распределительные валы за выполненные на них шестигранники, измерьте щупами полученные зазоры. Если зазоры отличаются от номинальных значений, повторите регулировку (см. пп. 6–8).
12. Если все зазоры соответствуют номинальным значениям, поверните распределительный валы таким образом, чтобы кулачки привода клапанов 1-го цилиндра установились, как показано на рис. 5.13.
13. Установите ремень привода газораспределительного механизма и все снятые детали в порядке, обратном снятию.
