Карбюратор к 151 е регулировка. Регулировка карбюраторов К151 и К126

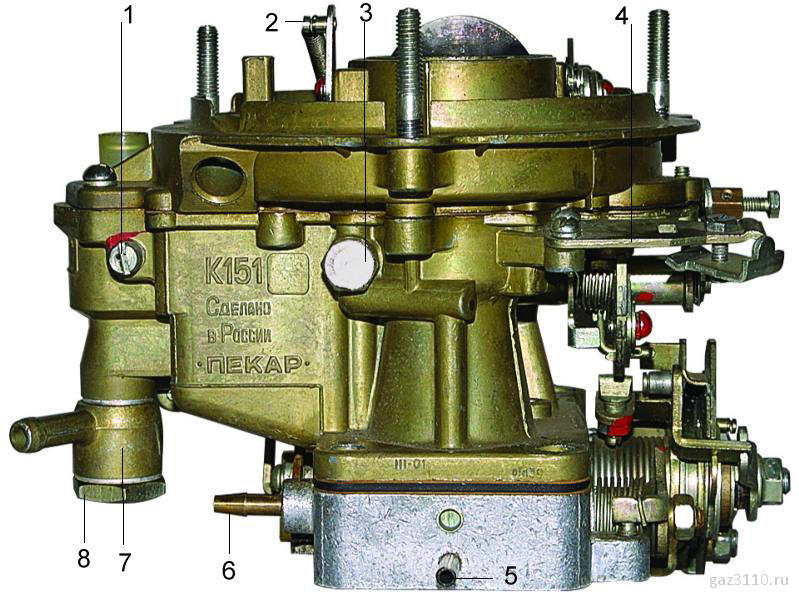

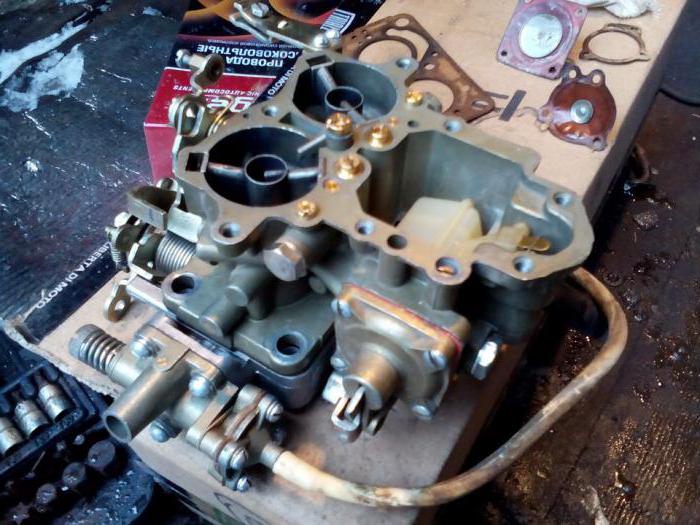

Карбюратор К-151 выпускается заводом ПеКАР и предназначен для установки на двигателях ЗМЗ и УЗАМ. Для эффективной работы карбюратора и приготовления им качественной горючей смеси требуется проведение периодической регулировки различных элементов устройства.

Настройка системы холостого хода

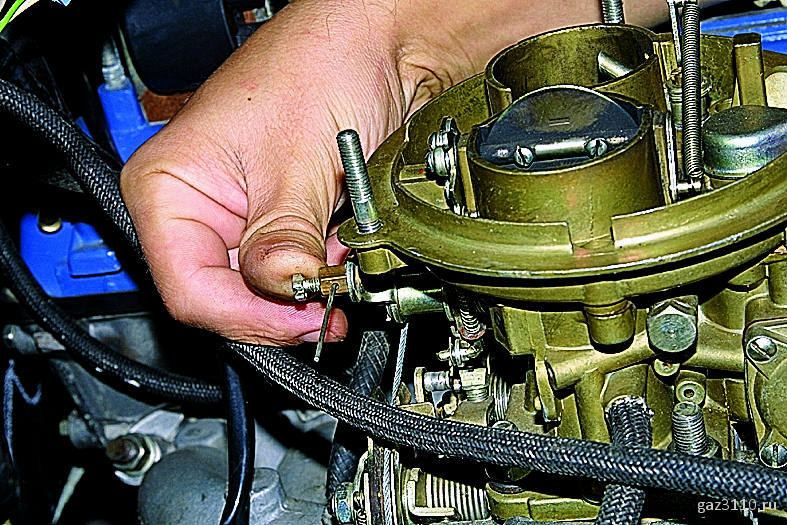

Для проведения регулировки необходимо подключить к двигателю тахометр. На прогретом моторе винт качества устанавливается в положение, обеспечивающее максимальную частоту вращения на холостом ходу. После этого при помощи винта количества выставляется частота выше на 100-200 об/мин. Затем винт качества заворачивается до тех пор, пока частота вращения не снизится на 100-200 об/мин, т.е. не достигнет нормальной величины.

При регулировке нельзя допускать переобеднения смеси винтом качества, так как иначе работа двигателя будет неустойчивой и он будет глохнуть на холостом ходу. Падение оборотов при закручивании винта качества означает, что регулировка карбюратора К-151 проведена правильно. Если падение оборотов не наблюдается, то высока вероятность наличия неисправности в работе детали.

Данная методика регулировки системы холостого хода позволяет привести показатели вредных выбросов в атмосферу в соответствии с действующими нормами ГОСТ. Согласно нормам, в отработавших газах содержание СО и СН не должно превышать:

при 550-650 об/мин СО – 1,5%, СН – 1200 чнм;
при 2650-2750 об/мин СО – 2%, СН – 600 чнм.

Для выполнения максимально точной регулировки К-151 требуется использование газоанализатора.

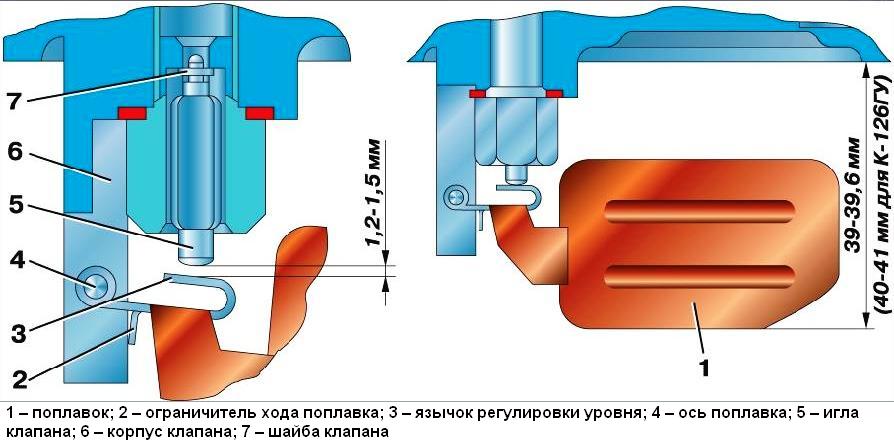

Регулировка уровня топлива в поплавковой камере

Для осуществления процедуры следует отвернуть винты крепления крышки, затем приподнять ее и достать прокладку. Затем крышка отодвигается максимально в стороны. Тягу пускового механизма при этом можно не отсоединять.

Далее в поплавковую камеру при помощи рычага ручной подкачки топливного насоса подкачивается бензин. Подкачка производится до момента стабилизации уровня топлива, при этом расстояние от него до верхней плоскости корпуса должно равняться 21,5 мм.

При более низком уровне нужно язычок поплавка, который упирается в хвостовик иглы запорного клапана, подогнуть вверх. Если уровень завышен, то язычок, соответственно, подгибается вниз. Крайне важно после каждого изменения положения язычка сливать бензин из поплавковой камеры (для этого просто отворачивается сливная пробка). Затем бензин повторно накачивается в поплавковую камеру и проверяется его уровень.

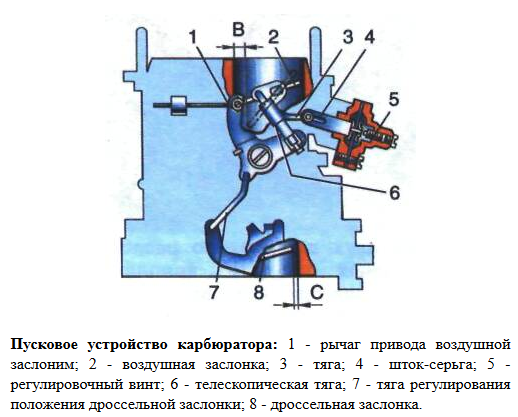

Настройка пусковой системы

Регулировка проводится на хорошо прогретом двигателе, к которому подключен тахометр, и при снятом воздушном фильтре.

Для регулировки надо завести двигатель и несильно нажать на педаль акселератора, при этом воздушная заслонка должна быть полностью закрыта рукояткой ее привода. После этого необходимо при помощи отвертки максимально приоткрыть воздушную заслонку, в этот момент частота вращения коленчатого вала должна равняться 2500-2700 об/мин.

Карбюраторы К-151д и К-151с считаются одними из самых надёжных устройств. При правильной эксплуатации они исправно работают длительное время и не требуют особого технического обслуживания. Однако для оптимальной работы, это устройство необходимо правильно отрегулировать. От данного процесса зависит работоспособность силового агрегата. Карбюратор К-151с регулировка позволяет улучшить эффективность, повысить мощность и .

Проблемы в работе карбюратора

Большинство неисправностей, как правило, связанно с неквалифицированной регулировкой или засорением калибровочных отверстий мелкими частицами или твёрдыми смолистыми отложениями.

. Проблема может заключаться не в самом карбюраторе, а в состоянии проводки между ним и педалью акселератора. Для точной диагностики необходимо отсоединить провод от устройства и вручную подвигать дроссель на работающем моторе. Если обороты снизились до нужного предела, проблема в проводе. Когда этого не происходит, проверьте карбюратор на предмет коррозии и загрязнений.
Протечка бензина . Причина неисправности чаще всего заключается в неполадках в поплавковой камере, повышенном давлении или регулировке положения поплавка. Проверьте давление топлива, если оно в норме, ищите проблему в поплавковой камере.
Загрязнение свечей зажигания . является признаком избытка подачи топлива. Причиной этого может быть неисправный клапан или неправильный уровень топлива. Во втором случае нужно отрегулировать поплавок и проверить давление.

Видео - Устройство и работа карбюратора К-151Д

Комплексная настройка карбюратор К-151д регулировка включает следующие мероприятия:

регулировка поплавковой камеры (ПК);
корректировка пускового устройства (ПУ);
регулировка системы холостого хода (ХХ).

Регулировка ПК

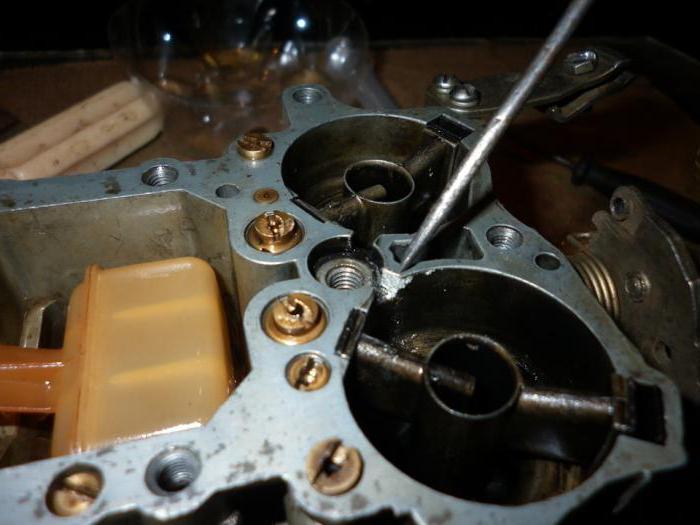

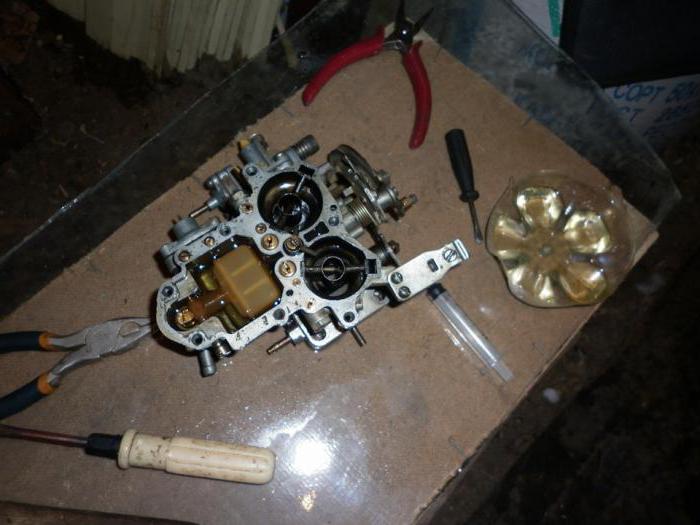

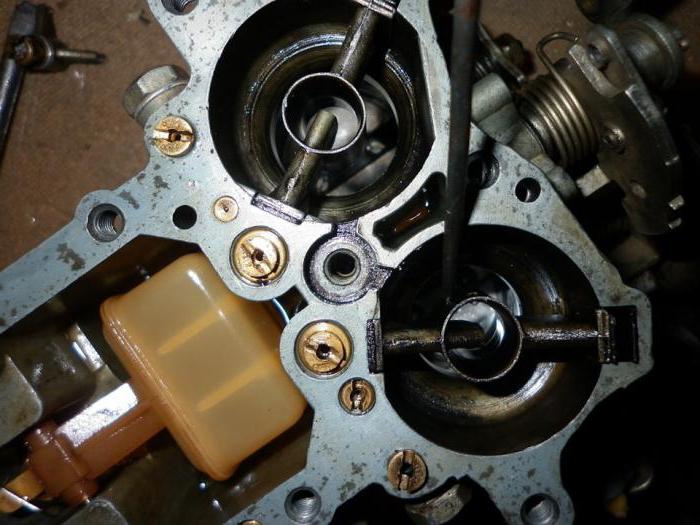

Предварительно нужно снять крышку карбюратора. С поплавковой камеры с помощью резиновой груши отсасывается не меньше четверти топлива. Затем установите коленчатый вал мотора в положение, которое блокирует . Начните подкачивать горючую смесь вручную. Как только уровень стабилизируется, прекратите операцию. Зеркало жидкости должно находиться на высоте 3 см от верхней кромки средней части карбюратора. Чтобы увеличит уровень топлива до необходимых показателей, с помощью отвёртки немного отогните вверх язычок поплавка, не снимая его. Для уменьшения уровня, язычок нужно отогнуть вниз. При этом нужно придерживать поплавок, чтобы он не поднимался.

После выполнения регулировки, проведите вторичную проверку уровня топлива. Он должен совпадать с параметрами, рекомендованными производителем. Такую настройку не нужно проводить регулярно. Причиной нарушения может стать естественный износ элементов устройства или неквалифицированное вмешательство.

Регулировка ПУ

Настройка может выполняться как на снятом карбюраторе, так и на устройстве, находящемся на штатном месте в автомобиле.

Регулировка ПУ на предварительно снятом карбюраторе. Сначала необходимо слегка открыть дроссельную заслонку, повернув до упора и зафиксировав рычаг управления спусковым устройством. Затем отпускаем ДЗ и с помощью сверла или другого инструмента проверяем зазор между кромкой заслонки и стенкой камеры. Он должен быть в пределах 1,65 ±1,5 мм. Для корректировки этого зазора сначала отворачиваем контргайку, а затем вращаем винт-упор. При этом необходимо помнить, что для корректной работы механизма плоскость головки винта должна всегда находиться в положении перпендикулярном плоскости кулачка. Иными словами, вращать винт следует кратно половине оборота.

Вслед за этим производим регулировку тяги, которая соединяет ось воздушной заслонки с рычагом управления ПУ. При полностью закрытом положении заслонки величина зазора между рычагами должна быть 0,5 ±0,3 мм. При необходимости увеличиваем или уменьшаем длину тяги вращением её головки.

На следующем этапе проверяем зазор при наличии разряжения. Не отпуская рычага управления ПУ, с помощью отвёртки утапливаем шток и замеряем зазор у нижней кромки заслонки. Его величина должна быть в пределах 6,5 ±0,5 мм. При необходимости регулируем зазор вращением винта, который стягивает половинки рычага ПУ.

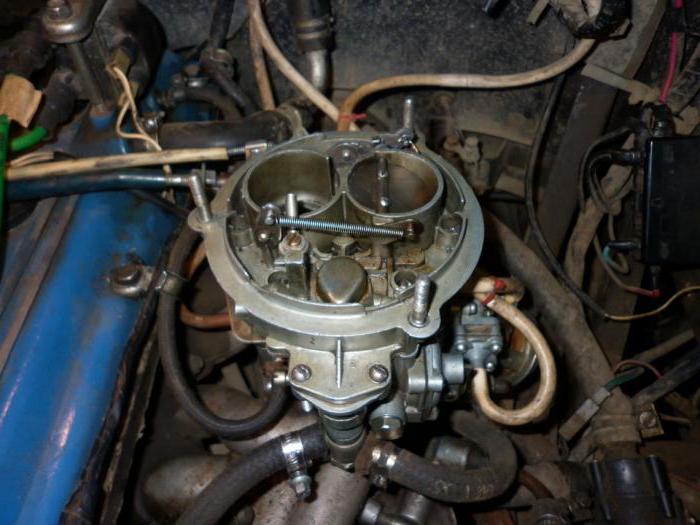

Регулировка ПУ на автомобиле. Сначала снимаем и запускаем двигатель. Затем аккуратно нажимаем на педаль газа и вытягиваем на себя рычаг управления заслонкой насколько это возможно. При максимальном открытии воздушной заслонки обороты двигателя должны быть в пределах 2600 ±1000 об/мин. Если частота вращения выходит за эти пределы, отворачиваем контргайку и крутим винт-упор рычага ДЗ первой камеры в ту или иную сторону до достижения необходимых оборотов. После этого затягиваем контргайку.

Примечание. Из-за трудного доступа к винту, опытные водители выполняют эту регулировку путём аккуратного подгибания рычага управления ПУ.

Видео - Регулировка холостого хода на К-151д

Суть настройки ХХ заключается в том, чтобы карбюратор обеспечивал устойчивую работу двигателя с минимальным выбросом СО2 в выхлопных газах. В идеале регулировку рекомендуется выполнять с использованием газоанализатора. Однако вполне удовлетворительных результатов можно достичь, выполнив настройку без данного прибора.

На предварительно прогретом двигателе при фиксированном положении винта, регулирующего количество топливной смеси, вращаем штуцер качества до тех пор, пока обороты двигателя, не достигнут максимального значения. Затем вращением винта количества увеличиваем частоту вращения на 110 ±10 об/мин выше по сравнению с обычными оборотами двигателя в режиме ХХ. После этого вращаем винт качества и снижаем обороты на 110 ±10 об/мин.

По сравнению с серией 151 (151д) карбюратор К-151с имеет следующие конструктивные особенности:

улучшенный малый диффузор, который отличается более стабильными характеристиками и позволяет создавать большее разряжение;
в ускорительном насосе предусмотрены выводы распылителей в обе камеры;
бесступенчатый привод ПУ обеспечивает более гибкое управление двигателем в процессе запуска и прогрева, а также исключает необходимость нажатия на педаль акселератора перед запуском холодного мотора.

Заголовок

Карбюратор к 151 предусмотрен для установки на двигателях ЗMЗ и УЗAM. В целях улучшения качества работы и приготовления горючей смеси проводится систематическая регулировка некоторых элементов агрегата.

Элементы системы

Чтобы правильно отрегулировать работу карбюратора , необходимо ориентироваться в его составляющих, из которых:

механизм поплавкового типа;
cистема холостого хода;
основные дозирующие системы камер (первичная и вторичная);
система переходного типа вторичной камеры;
система, отвечающая за принудительную вентиляцию картера;
экономайзер с пневматическим управлением;
эконостат;
насос, предающий ускорение;
система ЭПХХ;
пусковое устройство;
вентиляционные элементы поплавковой камеры;
механизм управления заслонками дроссельного типа.

Дополнительные возможности аналога

Карбюратор к151с к тому же имеет:

Новое устройство малого диффузора. На рынке массового производства характеризуется более стабильными показателями. Способствует высокому разрежению.
Ускорительный насос. Его особенность - вывод распылителей в обе камеры.
Механизм пускового привод а бесступенчатого типа. В режиме пуска и прогрева способствует более гибкому управлению двигателя. Аннулирует необходимость нажатия на педаль газа перед запуском холодного двигателя.
Модернизованную регулировку дозирующих элементов. Отвечает за обеспечение наилучших ездовых качеств авто с условием выполнения норм по токсичности отработавших газов.

Система холостого хода

Регулировка холостого хода проводится после подключения к двигателю тахометра. При условии прогретого мотора винт качества располагается в положение, которое в состоянии обеспечить максимальное значение частоты вращения на холостом ходу. После успешного размещения, его задействуют для установки частоты выше на 100-200 об/мин. В конце концов, необходимо достичь предыдущего нормального показателя за счет заворачивания винта до тех пор, пока частота вращения не снизится на установленной число об/мин.

Подобная регулировка неисправности исключает переобеднение смеси винтом качества. В противном случае работа двигателя была бы неустойчива, а сам автомобиль глохнул на холостом ходу.

Свидетельством о том, что регулировочный процесс карбюратора проведен правильно, и будет снижение оборотов при закручивании винта качества. Вероятность наличия неисправности высока, если снижение оборотов не наблюдается.

Подобный метод регулировки системы холостого хода обеспечивает значение показателей вредных выбросов в атмосферу, приближенных к действующим нормам ГOCT. Отталкиваясь от этих норм, содержание CO и CH отработавших газов не должно превышать:

при 550 – 650 об/мин CO – 1,5%, CH – 1200 чнм;
при 2650 – 2750 об/мин CO – 2%, CH – 600 чнм.

Максимально точная регулировка неисправности достигается при использовании газоанализатора.

Уровень топлива в поплавковой камере

Процедура регулировки этого показателя основывается на отвинчивании винта крепления крышки для доступа к прокладке. Следующей манипуляцией будет максимальный развод крышки в стороны. Отсоединение тяги пускового механизма при этом необязательно.

Приступаем к поплавковой камере: устройство рычага ручной подкачки топливного насоса отвечает за дальнейшую подкачку бензина. Подкачка проводится до тех пор, пока не наступит момент стабилизации уровня топлива. Важно: расстояние от рычага до верхней плоскости корпуса должно стремиться к 21,5 мм.

Низкий уровень подразумевает поджатие вверх язычка поплавка, который упирается в хвостовик иглы запорного клапана. Завышенный уровень предусматривает его поджатие вниз.

После каждого изменения положения язычка обязательно сливайте бензин из поплавковой камеры с помощью отвинчивания сливной пробки. Устройство проверяется на соответствие уровня после повторной накачки бензина в поплавковую камеру.

Канд. техн. наук А. Дмитриевский

По нашей просьбе Анатолий Валентинович подготовил статью по всем карбюраторам, устанавливающимся на двигатели ЗМЗ и УМЗ коммерческих автомобилей. Однако объём статьи оказался чрезмерно велик. И потому мы её разбили на части. Первая посвящена наиболее распространенным карбюраторам.

На двигателях УМЗ и ЗМЗ с рабочим объёмом от 2,5 до 2,9 л применяются двухкамерные карбюраторы К-151 различных модификаций, выпускаемые ОАО «Топливные системы» («ПЕКАР») в С.-Петербурге. Эти карбюраторы имеют последовательное открытие дроссельных заслонок, что обеспечивает поддержание высокого разрежения и скорости движения воздуха у распылителя главной дозирующей системы (ГДС), необходимого для высококачественного распыления топлива при низких частотах вращения коленчатого вала, и низкое аэродинамическое сопротивление на впуске при высоких.

Рассмотрим более подробно конструктивные особенности этих карбюраторов, их достоинства и недостатки, а также способы улучшения экономических и экологических показателей и ездовых свойств автомобиля.

Поплавковая камера

Достоинством К-151 является расположение запорной иглы в корпусе карбюратора. Это упрощает регулировку уровня топлива и проверку герметичности иглы. Достаточно снять крышку карбюратора, подкачать топливо ручным приводом насоса и, подгибая верхний усик поплавка, установить заданный уровень.

Положение уровня топлива определяет количество подаваемого топлива и, как следствие, основные эксплуатационные качества автомобиля. Его рекомендуемая величина дается в инструкции по обслуживанию карбюратора. При низком уровне топлива происходит обеднение смеси, вызывающее появление рывков, «провалов», как правило, проявляющихся во время разгона и движения с повышенными скоростями. У К-151 это может происходить при рекомендованном уровне топлива (расстояние до плоскости разъёма 21–23 мм). В этом случае следует повысить уровень, уменьшив это расстояние до 19 мм, отогнув язычок поплавка вниз. После регулировки следует убедиться, что плоскость язычка в точке касания иглы приблизительно перпендикулярна оси иглы, иначе возможно её заедание из-за перекоса.

Чрезмерное увеличение уровня топлива приводит к переобогащению рабочей смеси, вызывающему ухудшение пусковых качеств, забрасыванию свечей, дымлению, увеличению расхода топлива. Перелив топлива может происходить из-за нарушения герметичности запорного механизма. Для его проверки можно снять крышку фильтра или переходник и, подкачивая рычагом топливного насоса, посмотреть – не происходит ли утечка топлива (можно при работающем на холостом ходу двигателе убедиться в отсутствии каплепадения во второй камере карбюратора из распылителя ГДС – прим. Ред.).

В карбюраторах К-151 применяются запорные иглы с уплотнительными шайбами, что снижает требования к точности изготовления самой иглы и её корпуса (а также позволяет обойтись без специального демпфирующего устройства в клапане – прим. Ред.). Но из-за возможной деформации уплотнительной шайбы (плохое качество её материала, применение нестандартных топлив) бывают случаи зависания иглы, из-за чего нарушается работа двигателя.

Главная дозирующая система

Наиболее экономичным является состав смеси, в который на каждый килограмм топлива приходится от 16 до 18 кг воздуха. Он обеспечивается за счёт подбора дозирующих элементов: топливного и воздушного жиклеров, эмульсионной трубки. Воздушный жиклер ГДС соединен с внутренней полостью эмульсионной трубки, имеющей несколько рядов отверстий. При повышении расхода воздуха разрежение в малом диффузоре у распылителя увеличивается, а уровень топлива в эмульсионной трубке снижается. В действие вступает всё большее число отверстий, обеспечивая заданный состав смеси на всех режимах частичных нагрузок, независимо от частоты вращения и положения дроссельной заслонки.

Системы обогащения смеси

Эконостат служит для повышения мощности двигателя обогащением смеси до соотношения 1:13...1:14. Распылитель эконостата расположен значительно выше уровня топлива в поплавковой камере, в воздушном канале крышки карбюратора, где скорость воздуха значительно ниже, чем в диффузоре. Поэтому топливо начинает поступать через эконостат только при работе двигателя на средних и высоких оборотах и нагрузках близких к полным. Засорение жиклера эконостата может быть одной из причин снижения максимальной скорости автомобиля.

Ускорительный насос служит для компенсации обеднения смеси при резком открытии дроссельной заслонки впрыскиванием дополнительного топлива в воздушный канал карбюратора. В К-151 ускорительный насос мембранного типа. С одной стороны у мембраны имеется пружина, обеспечивающая всасывание топлива, с другой – демпфирующая пружина. Период впрыскивания определяется характеристикой демпфирующей пружины, проходным сечением распылителя, жиклером дренажной системы. Закон впрыскивания определяется профилем приводного кулачка и соотношением длин рычагов. Для предотвращения впрыска топлива при малых перемещениях мембраны, например, при движении по неровной дороге, рабочая полость мембраны сообщается с поплавковой камерой перепускным каналом. Регулирование подачи топлива осуществляется иглой в жиклере перепускного канала или изменением проходного сечения форсунки.

Одной из причин ухудшения динамики автомобиля во время разгона является нарушение работы ускорительного насоса. Его предварительную проверку можно выполнить без снятия карбюратора с двигателя. При резком открытии дроссельной заслонки из распылителя должна выходить ровная струя. Она не должна попадать на стенки канала или малого диффузора.

Причинами нарушения работы насоса может быть попадание соринок в седло всасывающего или нагнетательного клапанов, но чаще всего – в распылитель (еще две распространенные причины – нарушение герметичности мембраны или заедание рычага – прим. Ред.).

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3–0,6% (обычно регулируют с некоторым запасом – 0,7–1,1%), а СН до 180–230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30–40 % и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ – прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В карбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов – прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин -1 , и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно – ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он – первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал – значит вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу – значит необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода идущего к электропневмоклапану лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200–1 500 лампочка должна гаснуть, а при их снижении до 900–1 000 снова загораться. В этом случае блок исправен.

Переходная система

При небольших углах открытия дроссельной заслонки уменьшается подача топливовоздушной эмульсии через систему холостого хода, а главная дозирующая система еще не вступила в действие. Смесь переобедняется, начинаются перебои воспламенения, появляется «провал». Для компенсации состава смеси используется переходная система, через которую поступает дополнительное топливо. Обычно переходная система представляет собой одно или несколько отверстий, а иногда и щель, соединяющих эмульсионный канал системы холостого хода со смесительной камерой в зоне верхней кромки дроссельной заслонки.

Причиной нарушения работы переходной системы может быть обеднение смеси из-за засорения топливного жиклера системы холостого хода, снижения уровня топлива в поплавковой камере. Причиной «провала» может быть и частичное засорение топливного жиклера холостого хода. Реже неустойчивая работа двигателя происходит из-за переобогащения смеси, например, при засорении воздушных жиклеров холостого хода и главной дозирующей системы.

Нарушение работы переходной системы вызывает неправильное положения отверстий. Если они просверлены со значительным смещением вверх, «провал» можно устранить, подпиливая снизу кромку дроссельной заслонки напротив них, если ниже – целесообразно подпилить кромку дроссельной заслонки сверху. Правда, прежде стоит должным образом выставить положение дроссельных заслонок и обойтись регулировками холостого хода. И браться за напильник нужно, убедившись в необходимости этой работы.

Регулировки карбюратора на минимум выброса СО и СН

По действующему стандарту проверка токсичности в эксплуатационных условиях производится на холостом ходу полностью прогретого двигателя при минимальной (nхх мин) и повышенной (nпов) частотах вращения коленчатого вала. От правильной регулировки двигателя на этих режимах зависит не только загазованность воздуха, но и надежность работы системы зажигания, ездовые качества автомобиля, эксплуатационный расход топлива.

Карбюратор следует регулировать после любого вмешательства в двигатель (ремонт и промывка карбюратора, замена воздушного фильтра, изменение режима подогрева воздуха и др.). Перед регулировкой необходимо проверить систему зажигания (контакты прерывателя, зазоры свечей) и уровень топлива в поплавковой камере.

Проверку следует начинать с режима повышенной частоты вращения, выбираемой по инструкции завода изготовителя. Если таковой нет, то проверка ведется при 3 000 мин -1 . После установки режима необходимо выдержать до начала замера примерно 30 секунд. Концентрация СО и СН задается заводом-изготовителем. Если данных нет, то для двигателей автомобилей массой до 3,5 т без нейтрализатора концентрация СО не должна превышать 2%, а СН – 600 ppm. Для неизношенного двигателя нормальная регулировка соответствует 0,5–1% СО и 50–100 ppm СН. При невозможности отрегулировать СО необходимо проверить уровень топлива в поплавковой камере, продуть или прочистить жиклеры системы холостого хода и ГДС.

При повышенной концентрации СН (и нормальной концентрации СО) следует проверить систему зажигания. Причиной повышенного выброса СН зачастую бывает переобеднение смеси или повышенный угар масла.

После регулировки двигателя при nпов переходим на режим nхх мин. Для регулирования частоты вращения используется винт количества смеси. Соотношение элементов дозирующих систем К-151 подобрано таким образом, чтобы при вращении винта количества смеси её состав почти не изменяется. Винтом качества пользуются для регулирования состава смеси.

Если нет данных завода-изготовителя концентрация СО для двигателей без нейтрализатора не должна превышать 3,5%, а концентрация СН – 1 200 ppm. Перед регулировкой на СО необходимо винтом количества установить nхх мин. Затем винтом качества регулируем СО.

У двигателей с карбюраторами К-151 минимальный выброс СН соответствует концентрации СО 0,3–0,6%. Но для создания некоторого запаса с учётом возможных изменений состава смеси в процессе эксплуатации целесообразно винтом качества устанавливать концентрацию СО 0,7–1,0%. Концентрация СН при исправном двигателе находится в пределах 180–250 ppm.

В К-151 два воздушных жиклера холостого хода, причем второй жиклер малого диаметра засоряется особенно часто, что вызывает переобогащение смеси и соответственно увеличение концентрации СО. В них имеется также два эмульсионных канала холостого хода. В карбюраторах первых выпусков в каждом из этих каналов устанавливались винты качества смеси. У последних выпусков вместо второго винта качества делается калиброванное отверстие в нижней части корпуса. Часто это отверстие имеет слишком большую пропускную способность, поэтому, когда мы перекрываем винтом качества один канал, избыточное количество топлива, поступающего по второму каналу, вызывает повышенный выброс СО. В этих случаях необходимо уменьшить диаметр калиброванного отверстия, а иногда заглушить его полностью.

А если нет газоанализатора? С достаточной степенью точности отрегулировать карбюратор можно с помощью тахометра с ценой деления 25 или 50 мин -1 . На прогретом двигателе винтом количества устанавливаем nхх мин. Затем винтом качества выбираем регулировку, соответствующую максимальному числу оборотов. Винтом количества устанавливаем число оборотов на 14–20% выше nхх мин, т.е. при nхх мин=600 мин -1 устанавливаем примерно 680 мин -1 , а при nхх мин=800 мин -1 nрег=950 мин -1 . Затем винтом качества уменьшаем число оборотов до nхх мин.

В дорожных условиях карбюратор можно отрегулировать и без тахометра. Винтом качества, вращая его по часовой стрелке, обедняем смесь до начала неустойчивой работы двигателя, затем, очень медленно вращая винт качества в обратном направлении, доходим до начала устойчивой работы двигателя. Иногда приходится несколько увеличить частоту вращения коленчатого вала винтом количества.

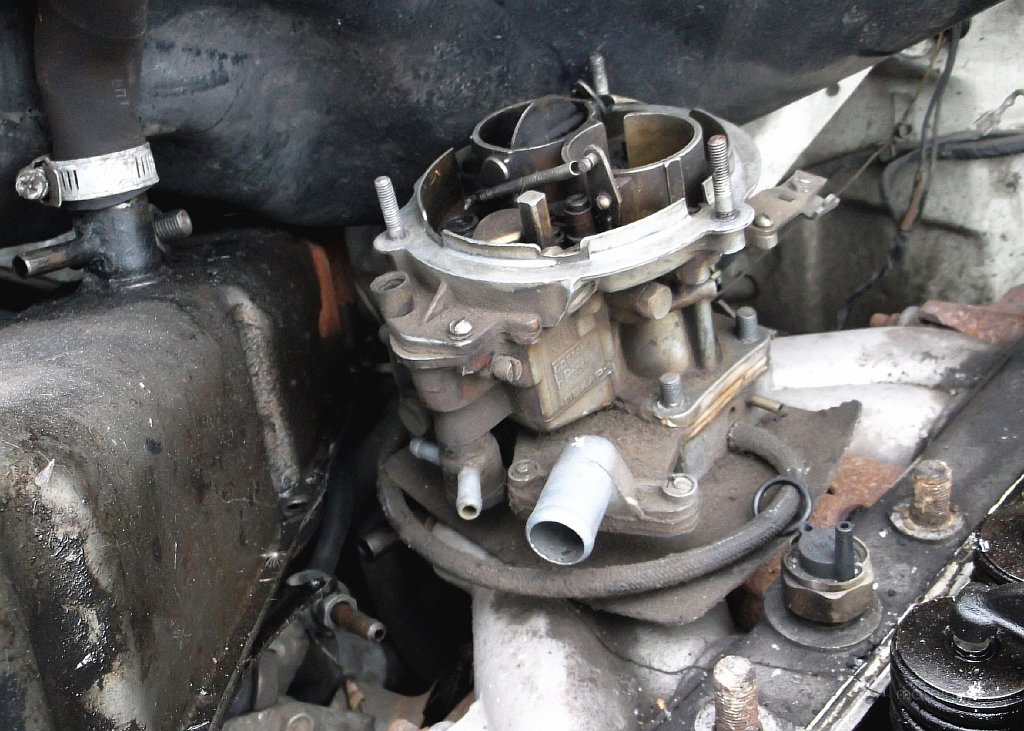

На заре выпуска легковых моделей ГАЗ и УАЗ-31512 вместе с силовыми агрегатами устанавливались карбюраторы серии К-126. Позже эти двигатели стали комплектоваться элементами серии К-151. Данные карбюраторы изготавливаются АО «Пекар». В процессе их эксплуатации и частные владельцы автомобилей, и предприятия столкнулись с определенными трудностями по ремонту и обслуживанию. Дело в том, что конструкция карбюратора К-151 значительно отличалась от прежних моделей. При этом сведения об особенностях конструкции были весьма скудными.

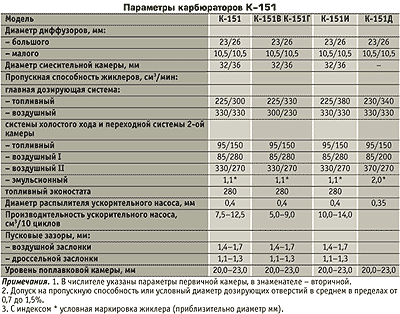

Общие данные об агрегатах 151-й серии

Конструктивно элементы серии К-151 серьезно отличаются от всех прочих отечественных карбюраторов, хотя при этом их узлы и некоторые системы сконструированы на базе типовых схем. В зависимости от времени выпуска агрегаты этой серии имели и еще несколько вариантов конструкции. Ниже мы рассмотрим особенности карбюратора К-151.

Общая информация об устройстве

Агрегат имеет два находящихся рядом вертикальных канала. Они необходимы для впуска кислорода. В нижней части каждого из каналов находится дроссельная заслонка. Каждая из них является камерой карбюратора. Привод на дроссельной заслонке создан таким образом, что по мере нажатия на педаль вначале открывается одна заслонка и только затем - другая. Камеру, заслонка которой открывается ранее, называют первичной.

В средней части каждого из каналов для прохода воздуха есть специальные сужения в форме конуса. Это диффузоры. Для чего нужны эти элементы? За счет них создается эффект разрежения, на базе которого топливо из поплавка подсасывается в систему. Нужный для карбюратора уровень бензина в камере поддерживается при помощи специального механизма с игольчатым клапаном и поплавком. Об этом мы расскажем более подробно.

Поплавок с нижней подачей топлива

Нужно заметить, что на карбюраторах К-151 данный механизм принципиально отличается от такого же устройства в любых других отечественных агрегатах. В связи с этим владельцы испытывают проблемы при обслуживании. Об этом неоднократно твердят отзывы. Кстати, устанавливался этот элемент на старые моторы от ЗМЗ.

Так, система вместе с поплавком и игольчатым клапаном размещена в корпусе устройства. Визуальный контроль за работой механизма возможен только после снятия крышки. При этом не будет нарушено естественное взаимодействие поплавка с уровнем горючего. Эта конструкция называется камерой с нижней подачей.

Устройство

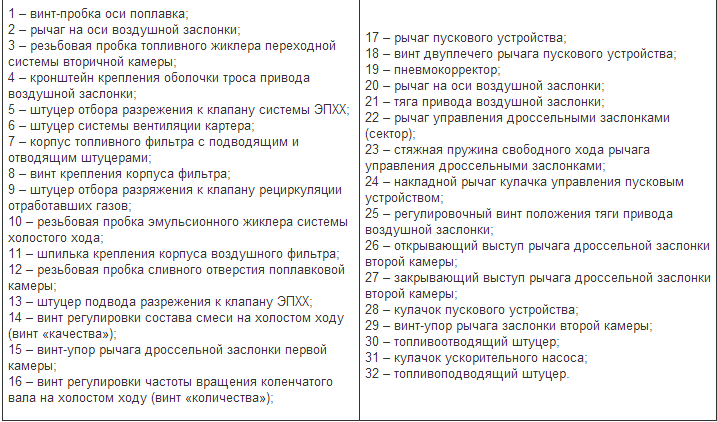

Так, рассмотрим более подробно Устройство карбюратора, ремонт, особенности описаны далее. Элемент устроен из трех частей. Верхняя - это корпусная крышка, оснащенная фланцем, а также шпильками для монтажа воздушного фильтра с вентиляционным устройством поплавковой камеры и с элементами пусковой системы. Последняя через семь винтов закрепляется на корпусе через бумажную прокладку.

В устройстве карбюратора есть средняя часть. Это непосредственно корпус устройства, где встроен поплавковый механизм, камера и топливоподающий штуцер. Также сюда входит дозирующая система.

Нижняя часть устройства включает в себя корпус для дроссельных заслонок вместе с приводом, устройство холостого хода, которое крепится к корпусу через прокладку.

Поплавковый механизм

Когда в камере топлива меньше, чем нужно, поплавок опускается вниз, освобождая тем самым иглу. За счет этого открывается сечение и обеспечивается поступление бензина. По мере того как камера будет заполняться, игольчатый клапан закроется.

Вместе с изменением расхода горючего через игольчатый клапан в автоматическом режиме изменяется также подача бензина от насоса. Это позволяет исключить рост давления топлива на входе в агрегат.

Уровень горючего никогда не сохраняется - он меняется в зависимости от режима работы двигателя. Так, максимальный уровень будет на холостом ходу. При работе на полной мощности уровень немного уменьшается. Это никак не влияет на эффективность работы устройства, так как обязательно учитывается в процессе регулировки дозирующей системы у производителя.

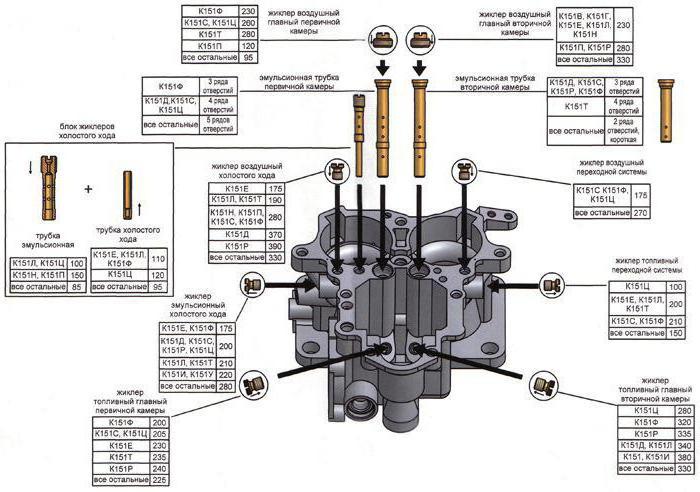

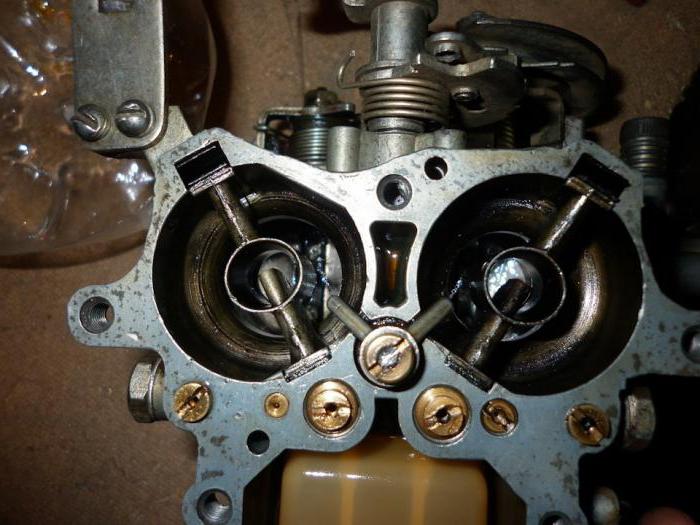

Дозирующие системы

Что для первой камеры карбюратора, что для второй, конструкция дозирующих систем одинакова. Как она устроена? Здесь имеются главные топливные жиклеры, которые установлены в нижней части поплавковой камеры, и главные воздушные жиклеры. Последние находятся на плоскости, в верхней части эмульсионных колодцев. Под главными воздушными жиклерами также расположены эмульсионные трубки.

В средней части эмульсионных колодцев имеется отверстие с большим сечением. Последнее по специальным каналам соединено с выходными отверстиями на распылителях. Они располагаются в малых диффузорах.

Как работают дозирующие системы?

На карбюраторе К-151 это действует следующим образом. За счет разрежения в районе распылительных отверстий горючее через главный топливный жиклер поднимается по эмульсионному колодцу и попадает к отверстиям в эмульсионных трубках. Затем бензин подхватывается воздухом, прошедшим через центральные трубки. Так образуется топливная смесь, которая уходит через боковые каналы к распылителям. Затем все это будет смешано с основным воздушным потоком.

Дополнительные устройства в карбюраторе

Кроме этих базовых элементов карбюратор также включает в себя и другие механизмы. Так, система холостого хода предназначена для поддержания стабильной работы двигателя на оборотах до 1 тысячи в минуту. Она состоит из обводного канала, настроечных винтов, топливного и воздушного жиклера, клапана-экономайзера.

Ускорительный насос позволяет автомобилю двигаться без провалов и при необходимости резко ускориться. Система состоит из клапанов в основном корпусе, из шарикового клапана, а также из мембранного механизма и распылителя. По принципу действия он напоминает работу бензонасоса.

Эконостат - это устройство, позволяющее обогащать топливно-воздушную смесь на высоких оборотах двигателя. Конструктивно элемент представляет собой дополнительные каналы, через которые за счет разрежения во время открытых дроссельных заслонок в коллектор попадает горючее.

Также в конструкции имеются переходные системы. Они необходимы для плавного роста оборотов в тот момент, когда дроссельная заслонка второй камеры только начала открываться. Она представляет собой воздушный и топливный жиклер.

Неисправности карбюратора

В процессе эксплуатации можно наблюдать различные неисправности. Так, частая проблема - высокий расход топлива, черный дым из выхлопной трубы при резких нажатиях на педаль газа, нестабильные холостые обороты, плохие динамические характеристики, рывки и провалы. В этом случае нужна карбюратору К-151 настройка и ремонт.

Чаще всего среди причин поломок можно выделить некачественное горючее. Из-за этого засоряются жиклеры, а также воздушные и топливные каналы. Кроме того, из-за высоких температур корпус может деформироваться. В процессе эксплуатации жиклеры подвергаются естественному износу.

Большинство мастеров, для которых устройство и работа карбюратора К-151 знакомы до мелочей, в процессе ремонта стараются сразу менять жиклеры. Считается, что именно из-за них растет расход горючего, и силовой агрегат может работать нестабильно. Но здесь есть один нюанс. Жиклеры если и изнашиваются, то достаточно редко.

Регулировка

Для тех, кто уже знаком с устройством аналогичных агрегатов, будет несложно обслужить карбюратор К-151. Его элементы, разборка и настройка в общем мало чем отличаются от всех других карбюраторов. Чтобы самостоятельно регулировать агрегат, достаточно понять принцип и следовать инструкциям. Различают несколько настроек для этого устройства.

Так, регулировке поддаются холостой ход, воздушная заслонка, уровень топлива в поплавковой камере и положение дроссельной заслонки. Менять уровень топлива стоит лишь опытным мастерам, но настроить холостой ход может любой автовладелец.

Пошаговая включает в себя несколько этапов. Так, нужно прогреть мотор до рабочих температур, затем дать ему поработать на холостых оборотах при открытой воздушной заслонке. Далее выкручивают винты качества и количества и дают двигателю набрать максимум оборотов. Затем каждый винт постепенно закручивают до тех пор, пока в работе двигателя не будет наблюдаться перебоев.

С помощью винта количества увеличивают обороты. При этом нужно поймать положение, когда работа двигателя стабилизируется. Желательно, чтобы этот винт был закручен максимально. Не забывайте, что этот болт влияет и на расход топлива.

Далее вращают винт количества. Этим добиваются стабильной работы двигателя на оборотах в пределах 700-800 оборотов в минуту. Если винт количества будет закручен чрезмерно, тогда начнутся провалы при резком нажатии на газ. Его нужно открутить обратно.

Заключение

Итак, мы выяснили, что собой представляет карбюратор серии К-151. Сейчас его можно встретить лишь на старых советских автомобилях и "Газелях" 90-х годов с мотором от "Волги" ЗМЗ-402. Отзывы тех, кто его использовал, говорят о ненадежности агрегата. Наиболее удачными являются "Солекс" и "Вебер". Владельцы говорят, что К-151 требует постоянной регулировки и настройки. В современных условиях он не подходит для эксплуатации.
