Как легковых, так и грузовых автомобилей состоит из множества узлов. Один из важных компонентов - это регулятор тормозных сил. Не все автомобилисты знают, как работает и устроен данный элемент. Но если он неисправен, может случиться неприятный сюрприз для водителя при экстренном торможении. Автовладельцы называют этот компонент тормозной системы «колдуном». Такое имя данный узел получил потому, что его работа была очень загадочна и непредсказуема. Попробуем разобраться в устройстве, принципе действия и регулировке этого регулятора.

Главная задача регуляторов и физика торможения

Сила сцепления колеса автомобиля с дорожной поверхностью, как и сила трения, пропорциональна вертикальным нагрузкам. Коэффициентом пропорциональности считается коэффициент уровня сцепления покрышки с дорогой. От человека данная величина никак не зависит. Ее можно определить, исходя из состояния дороги и автомобильных покрышек. Чем выше сцепление колеса с асфальтовым покрытием в процессе торможения, тем меньшим будет А так как при работе колодок на автомобиль действует еще и инерция, то происходит перераспределение вертикальной нагрузки на колеса. Поэтому сила воздействия на диск должна быть неравномерной. Регулятор тормозных сил используется также в целях повышения эффективности при торможении, когда машина не загружена. В этом случае сила сцепления будет уже совершенно другая, чем в случае с загруженным автомобилем.

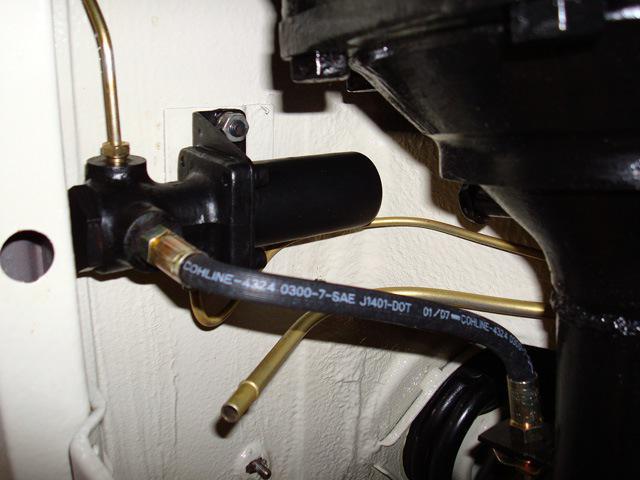

Где находится регулятор тормозных усилий на ВАЗ

На многих отечественных автомобилях «колдун» расположен в задней части кузова. Следует учесть, что регулятор тормозных сил (ВАЗ 2170 в том числе) не устанавливается на те модели, которые оснащены Если рассматривать современные модели производства АвтоВАЗ, а именно «Приору», «Гранту» и «Калину», то на них регулятор расположен в левой части днища. Когда речь идет о старых моделях АвтоВАЗа, то на них регулятор тормозных сил можно найти в правой задней части днища. Это автомобили

Как работает регулятор тормозного усилия в процессе торможения

Когда водитель резко нажмет на педаль, то задняя часть кузов будет подниматься, передняя - наоборот, опустится. И в этот момент начинает свою работу регулятор тормозного усилия. После того, как устройство заработает, он тут же позволит задним колесам начать снижать скорость непосредственно после нажатия на педаль. Дело в том, что если колеса на задней оси автомобиля начнут торможение в один момент с передней осью, тогда появляется высокая вероятность заноса.

Если же колеса на задней оси начнут снижать скорость позже передних, в таком случае риск заноса снижается практически до нуля. Когда автомобиль тормозит, то сзади расстояние между днищем и задней балкой увеличивается. Пока растет этот зазор, рычаг отпускает поршень регулятора и благодаря этому перекрывается магистраль с жидкостью, что подходит к задним колесам. В результате они не заблокируются, а будут продолжать вращаться.

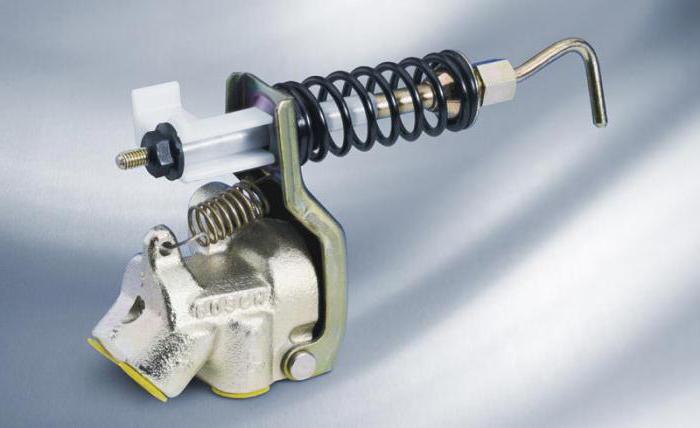

Устройство регулятора тормозных усилий

Он закреплен на кронштейне кузова и соединен на легковых авто с балкой заднего моста на тяге и торсионном рычаге. Второй конец последнего элемента воздействует на поршень регулятора. Вход регулятора соединяется с а выход - с задним. Устройство управляется приводом, связанным с задней балкой. Что касается конструкции, регулятор тормозных сил состоит из корпуса, разделенного на несколько полостей (чаще на две). Одна из них соединена с главным цилиндром, другая - с задней системой. Также здесь имеются поршни и клапаны, посредством которых перекрывается доступ

В момент начала работы ее давление в двух камерах одинаковое. Однако в первой жидкость действует на меньший участок поршня, в то время как во второй - на больший участок. Поршень стремиться сдвинуться, однако не может этого сделать из-за центрирующей пружины. Если в главном цилиндре начнет увеличиваться давление, тогда поршень сможет легко преодолеть силу пружины, в результате чего клапан перекроет доступ жидкости. Это классический принцип работы регулятора тормозных сил. Сегодня имеются гидравлические элементы, пневматические, с электронным управлением.

Грузовые авто и регулятор тормозного усилия

На автомобиле «КамАЗ» установлен автоматический регулятор. Он выполняет практически те же задачи, что и устройство в легковых авто. Он автоматически контролирует и распределяет усилие колодок на колесах заднего моста в зависимости от того, как меняется осевая нагрузка на колеса. Также он способствует ускорению их разблокировки. Действие такого регулятора основано на изменении давления воздуха в камерах системы на задней части прицепа в зависимости от осевых нагрузок при снижении скорости. Регулятор тормозных сил «КамАЗа» установлен на раме.

Рычаг и тяга через упругую деталь, а также штангу, соединяется с балками моста и задней колесной тележкой таким образом, что перекосы и скручивание в процессе работы системы не отразятся на тормозном усилии. Упругий элемент необходим для защиты регулирующего устройства от различных повреждений в процессе вертикальных смещений задних мостов. Также он значительно снижает вибрацию и поглощает толчки при движении по неровным дорогам.

Устройство регулятора на автомобилях «КамАЗ»

Данный узел состоит из клапана, толкателя клапана вместе с приводом. Также в устройстве есть поршень с наклонным ребром. Есть и мембрана, которая находится в соединении с поршнем. Внутри корпуса есть соединительные трубки. По последним воздух поступает под поршень, благодаря чему и обеспечивается плавная работа системы в момент перекрытия клапана. Каналы регулятора крепятся к верхней части крана, а второй канал соединяется с тормозными камерами на задних колесах. Третий вывод работает с атмосферой. Когда автомобиль снижает скорость, воздух, подающийся из верхней части тормозного крана к первому каналу регулятора, смещает поршень вниз, а тот с другой стороны сжимается до упора. Клапан прижимается к седлу толкателя и второй канал в этот момент больше соединяется с атмосферой. Затем дальнейшее движение поршня приведет к открытию клапана. Воздух из первого канала поступит во второй, а далее - на тормозные камеры. Практически аналогичное устройство и принцип действия имеет и регулятор тормозных сил МАЗ.

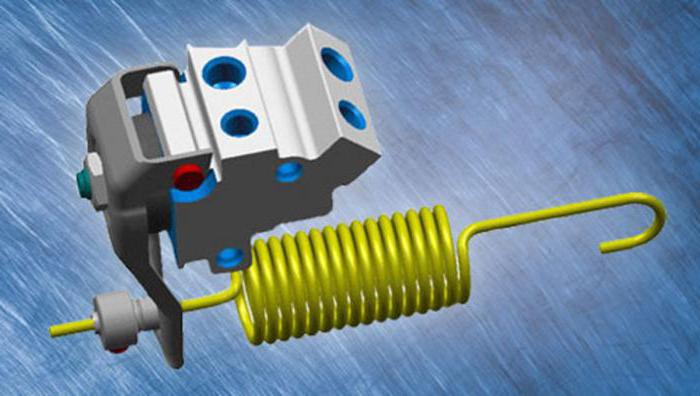

Устройства от Wabco

Компания Wabco занимается производством запасных частей для грузовых автомобилей. Среди огромного ассортимента продукции есть и детали для тормозных систем. В каталоге компании можно найти все необходимое для ремонта грузовых авто.

Одно из устройств, которые производит этот бренд, - регулятор тормозных сил Wabco. Он подойдет для установки не только на грузовые автомобили, но и на прицепы различных моделей и марок. Многие владельцы грузовиков по достоинству оценили качество работы оборудования и запчастей от этого производителя. Качество работы регулятора гораздо лучше, чем штатного устройства. Устанавливается он на заводские крепления.

Как проверить «колдун»

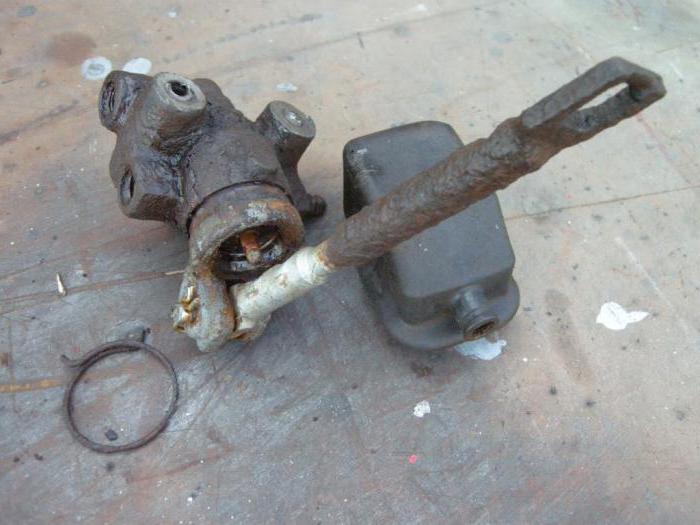

На примере автомобиля ВАЗ 2110 можно рассмотреть, как выполняется проверка регулятора тормозных усилий. Симптомов немного. Это увод машины в сторону, частые срывы в занос, недостаточно эффективное торможение. На ВАЗ 2100 РТС расположен слева под днищем в районе задних колес. Все операции с ним лучше всего проводить, подняв автомобиль на подъемник, установив на эстакаду или смотровую яму. Главные дефекты устройства можно легко обнаружить визуально. Если наблюдаются потеки жидкости, вероятнее всего, изношена манжета или имеет повреждения. Если поршень регулятора находится в одном положении и не хочет двигаться, то скорее всего он закис. Этот дефект можно определить посредством визуальной диагностики.

В случае появления данных проблем ремонт здесь не поможет. Решить ситуацию может только замена. Многие заменяют простой регулятор на кран-регулятор тормозных сил. Данная система считается более удобной. Если элемент полностью чистый, есть небольшой зазор между приводным рычагом и пластиной, шток отлично перемещается в обе стороны при нажатии на педаль, тогда механизм полностью исправен, и делать с ним ничего не нужно.

Как регулировать РТС

Если брать автомобили марки ВАЗ, то регулировка регулятора тормозных сил сильно зависит от положения кузова. Настройку нужно выполнять не только в процессе каждого ТО, но и при заменах деталей подвески - пружин или амортизаторов, после ремонтных работ на задней балке и при ее замене. Для настройки автомобиль необходимо поставить на эстакаду. Это делается не только для удобства работы, но и для установки подвески в равновесное положение. В этом состоянии при надавливании руками на багажник автомобиль качнется два-три раза. Итак, для настройки сперва необходимо ослабить крепежные детали к кронштейну. Нужно добиться зазора в 2 мм между упругой пластиной, в которую упирается шток и рычагом. Делается это перемещениями механизма.

Нужно учитывать, что в процессе придется преодолевать сопротивление пружины. Они достаточно большие, поэтому рекомендуется применить специальный инструмент или другое подходящее приспособление. Затем болты затягиваются и при помощи щупа проверяют зазоры. Если такого инструмента нет, тогда можно применить сверло диаметром 2 мм или подходящую монету.

Ходовые испытания

О том, хорошо ли выполнена регулировка, можно понять только на ходу. Следует разогнаться до 40 км/ч, а затем нажать на педаль, и в процессе торможения оценить, как ведет себя автомобиль. Вас не должно «бросать» вперед. При качественной регулировке обе части автомобиля кренятся минимально.

Страница 1 из 2

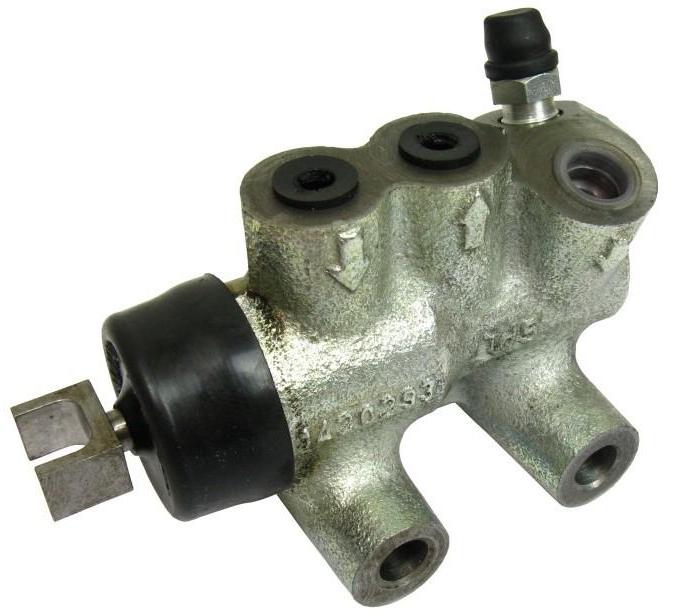

Регулятор давления тормозов ВАЗ-2109

Регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Он включен в оба контура тормозной системы и через него тормозная жидкость поступает к обоим задним тормозным механизмам.

Регулятор давления 1 крепится к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления. На пальце этого кронштейна шарнирно штифтом 4 крепится двухплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединяется с кронштейном рычага задней подвески.

Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления, можно перемещать относительно регулятора давления. Этим самым регулируется усилие, с которым рычаг 5 действует на поршень регулятора.
В регуляторе имеется четыре камеры: А и О соединяются с главным цилиндром, В - с правым, а С - с левым колесными цилиндрами задних тормозов.
В исходном положении педали тормоза поршень 2 поджат рычагом 5 через пластинчатую пружину 7 к толкателю 20, который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла и образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21. Через эти зазоры камеры А и О сообщаются с камерами В и С.

При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов.

При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть его из корпуса. Когда усилие от давления жидкости превысит усилие от упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются. Когда зазор Н выберется полностью и клапан 18 изолирует камеру О от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах О, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В, сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться. За счет уменьшения объема камеры С давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере В. Когда зазор К станет равен нулю, давление в камере В, а значит и в камере С, будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между давлением в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки.
При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 1) нагружается больше и усилие от рычага 5 на поршень увеличивается, то есть момент касания головки поршня и уплотнителя 21 достигается при большем давлении в главном тормозном цилиндре. Таким образом эффективность задних тормозов с увеличением нагрузки увеличивается.
При отказе контура тормозов правый передний - левый задний тормоза уплотнительные кольца 10, втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки
11 в седло 14. давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора, при отказе названного контура, аналогична работе при исправной системе. Характер изменения давления на выходе регулятора такой же, как и при исправной системе.
При отказе контура тормозов ‘левый передний - правый задний тормоза давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигаемая величина давления достаточна для надежной работы заднего тормоза.
В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Проверка регулятора давления

Установите автомобиль на подъемник или смотровую канаву, очистите регулятор давления и детали его привода от грязи.

Внешним осмотром убедитесь, что регулятор давления и детали его привода не имеют повреждений, отсутствует подтекание тормозной жидкости, заглушка 24 утоплена в отверстие корпуса на 1-2 мм, отсутствует люфт в соединении серьги 11 с упругим рычагом 10 и пальцем 15 кронштейна.
Попросите помощника нажать на педаль тормоза. Поршень 2 при этом должен выдвигаться из корпуса на 1,6-2,4 мм, сжимая пластинчатую пружину 7 до упора ее в рычаг 5. Рычаг 5, преодолевая усилие со стороны упругого рычага 10, повернется относительно штифта 4.

Несоответствие перечисленным требованиям, отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствуют о неисправности регулятора или его привода. В этом случае отремонтируйте или замените регулятор давления, а после его установки отрегулируйте его привод.

Да, все верно, статья именно по замене и регулировке колдуна (как называют эту деталь в простонародье) или регулятора давления задних тормозов (по науке) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора . На этот раз, ничего выкидывать, упрощать и улучшать не будем. Так как после статьи по "модернизации" тормозной системы Классики, путем , я получил приличную долю критики в свой адрес. Что мол так делать нельзя, регулятор давления задних тормозов должен стоять на автомобиле, иначе при экстренном торможении может получиться неконтролируемый занос задней оси. А это чревато серьезными последствиями.... И не смотря на то, что я провёл опыт на своей копейке и после неё, на нескольких автомобилях семейства Ваз 2101-2107 и не заметил проблем с заносом при торможении, ставить эксперименты "по тюнингу" тормозной системы Самар, Калин и Приор я не решился.

В принципе, могу даже объяснить почему. В отличии от классики, заменить и отрегулировать пресловутый регулятор давления задних тормозов на Самаре плевое дело. Могу точно сказать, что установка тройника от Классики, вместо колдуна займет у Вас значительно больше времени и сил, чем его замена и регулировка. Плюс, одна трубка будет лишней и на главном тормозном придется ставить заглушку. А вот эффективность тормозов и управляемость автомобиля во время экстренного торможения остается под большим вопросом! Зачем Вам это? Так же, стоит помнить, что в этом случае, речь идет о более скоростных, динамичных, переднеприводных автомобилях.... После прочтения статья, думаю, что Вы со мной согласитесь, что проще все оставить на своих местах и провести несложную настройку данного узла, чем соперничать с конструкторским бюром АвтоВаза, "упрощать-улучшать" тормозную систему, и тем самым искать на...опу приключений))).

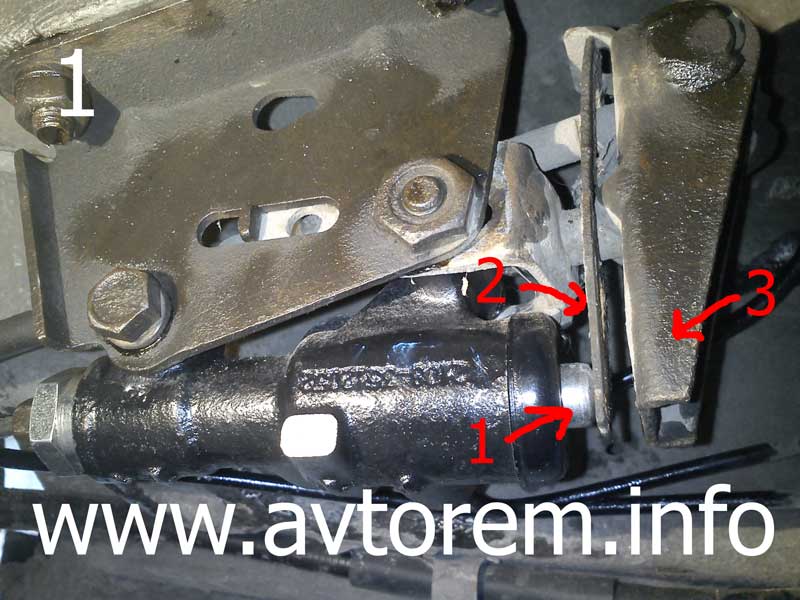

Причины, по которым следует менять или регулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора . Есть две основные причины для замены данной детали. Первая причина, износ манжетов и как следствие утечка тормозной жидкости. Вторая, поршень колдуна закис, приржавел, в общем замер на одном месте. В первом случае, все просто, утечку тормозной жидкости увидеть легко. А вот, во втором, придется найти помощника, который будет нажимать на педаль тормоза, а Вы в это время наблюдайте за штоком (1) регулятора давления, он должен выдвигаться с корпуса регулятора и прижимать пружинную пластину (2) к рычагу привода (3). Смотрим фотографию 1. Если все так и происходит, то значит колдун работает, остается только проверить правильно ли он отрегулирован. Если нет, шток не двигается с места, то такой регулятор давления задних тормозов следует заменить. И по регулировке. Проверять регулировку и состояние колдуна следует при каждом техосмотре, после замены задних стоек или пружин, после любых работ с задней балкой и естественно после замены самого колдуна. Исправный регулятор давления должен выглядеть примерно так (фото 2), следов утечки жидкости нет, шток подвижен, зазор между пластиной и рычагом привода равен 2 мм. Если же перед Вам такая картина, как на фотографии 3, то такой колдун следует проверить и отрегулировать. То же самое следует сделать, если между пластиной и рычагом расстояние больше 2 мм. Так же между ними некоторые умельцы закладывают гайки или металлические пластины, выкидываем их и проверяем исправность колдуна. Как правильно отрегулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора читаем немного ниже.

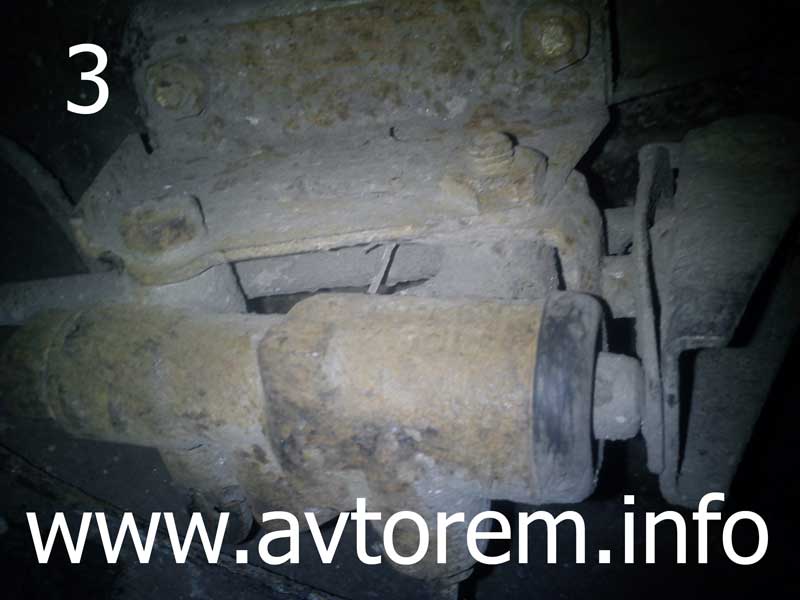

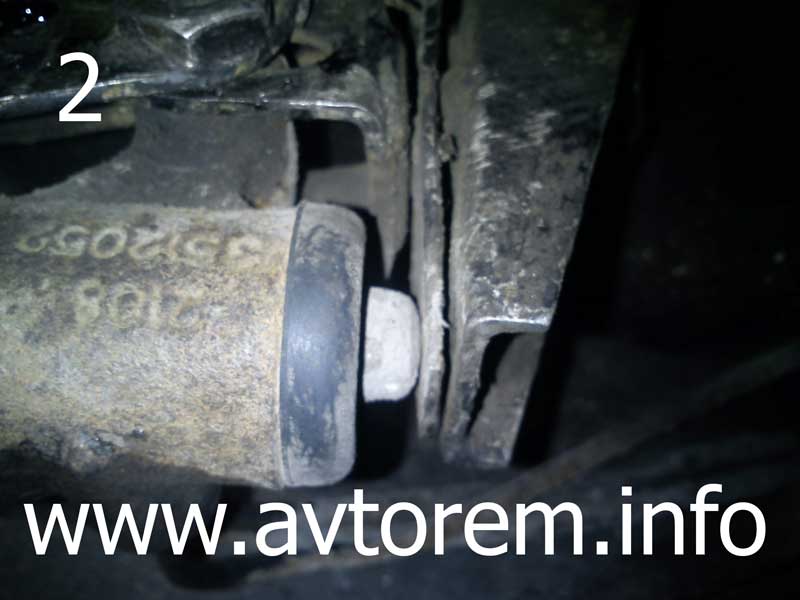

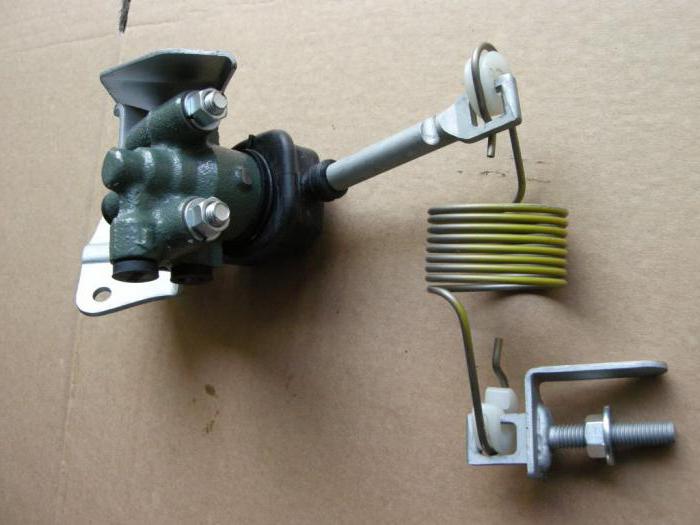

Начнем с выбора запчастей. Рекомендую к установке колдун (регулятор давления задних тормозов) производства "ВИС". Лучше варианта нет. Все остальные варианты, это уже личный Ваш выбор. Единственное, это не советовал бы Вам связываться с колдуном производства "Fenox", был у меня неприятный опыт работы. Но, это лично мое мнение, возможно мне не повезло (несколько раз;)). И не забываем прикупить, как минимум 400 грамм тормозной жидкости. Так как при замене колдуна потери тормозухи будут приличные, да и прокачать систему будет необходимо.

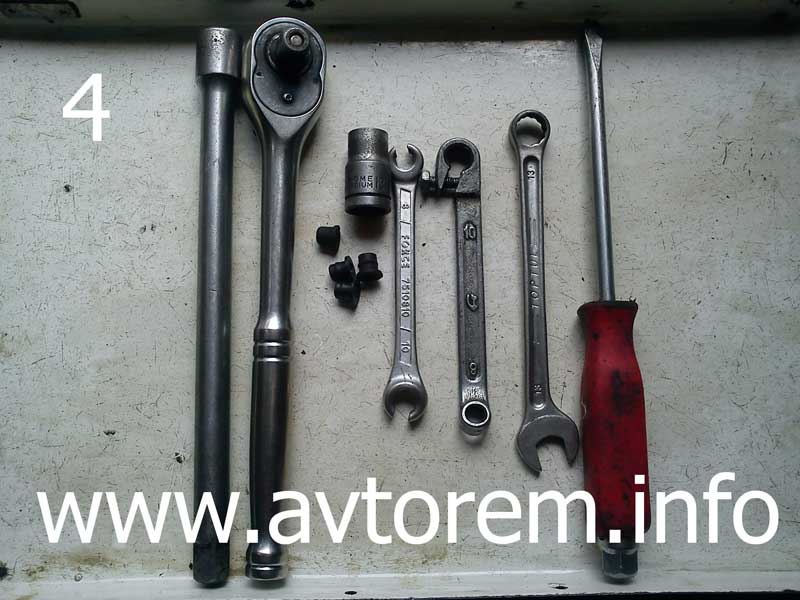

Инструмент и место проведения работы. Для успешной замены регулятора давления задних тормозов Вам понадобятся: специальные ключи на 10 для штуцеров тормозных трубок (без них лучше не браться за дело) , торцовый и накидной ключи на 13, большая отвертка или монтажная лопатка (последняя будет поудобней) и четыре резиновых колпачка со штуцеров прокачки тормозных цилиндров (фото 4). Так же, будет очень кстати, наличие щупа, металлической пластины толщиной 2 мм или сверла подходящего диаметра (это значительно облегчит регулировку колдуна). По выбору места: смотровая яма, эстокада или подъемник.

Запчасти куплены, инструмент подготовлен . Теперь можно закатывать рукава (и это не просто слова, могу сказать со 100% уверенностью, что после установки колдуна на автомобиль руки у Вас будут как минимум по локоть в тормозухе) и браться за работу. И так, меняем и регулируем колдун (регулятор давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора :

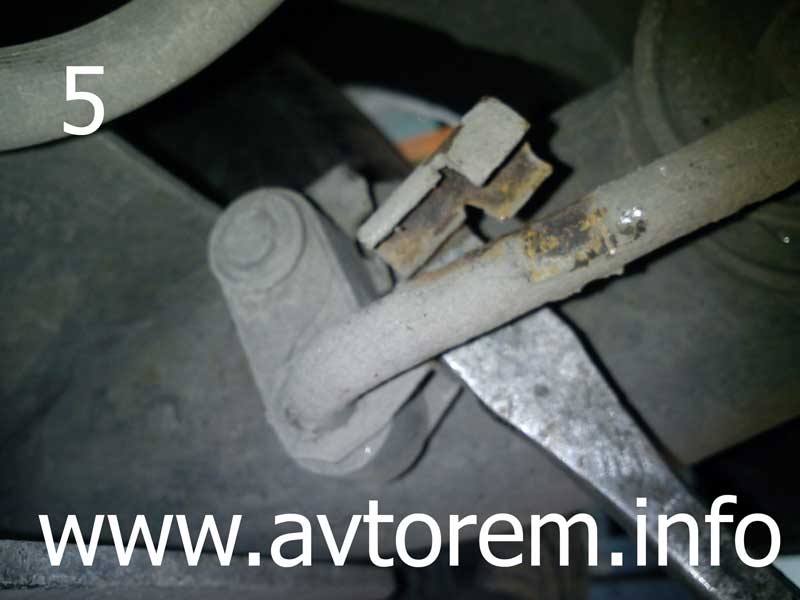

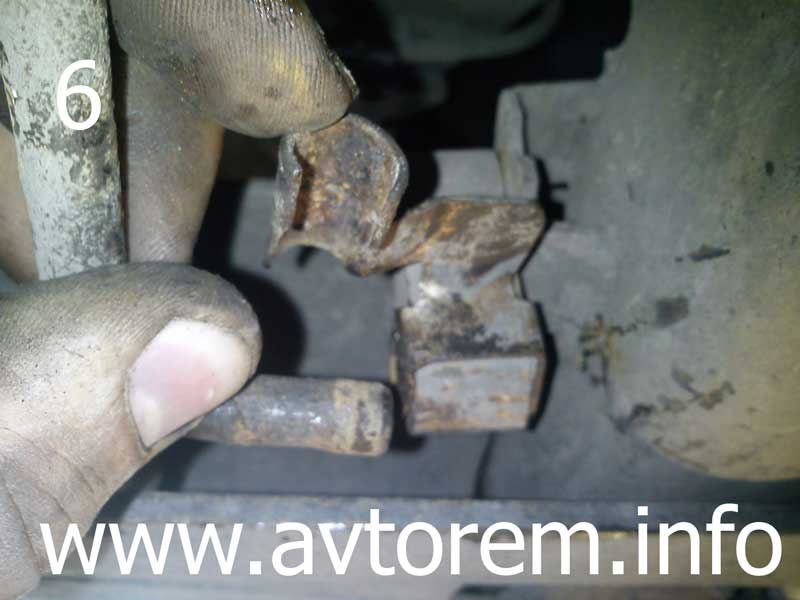

1. Первое, что следует сделать, это металлической щеткой пройтись по штуцерам тормозных трубок которые прикручены к колдуну и по всем остальным резьбовым соединениям))) . После отчистки, проливаем все, например WD-40. Пока штуцера "откисают", можно отнять рычаг привода колдуна от задней балки. Для этого необходимо снять скобу-фиксатор (фото 5 и 6).

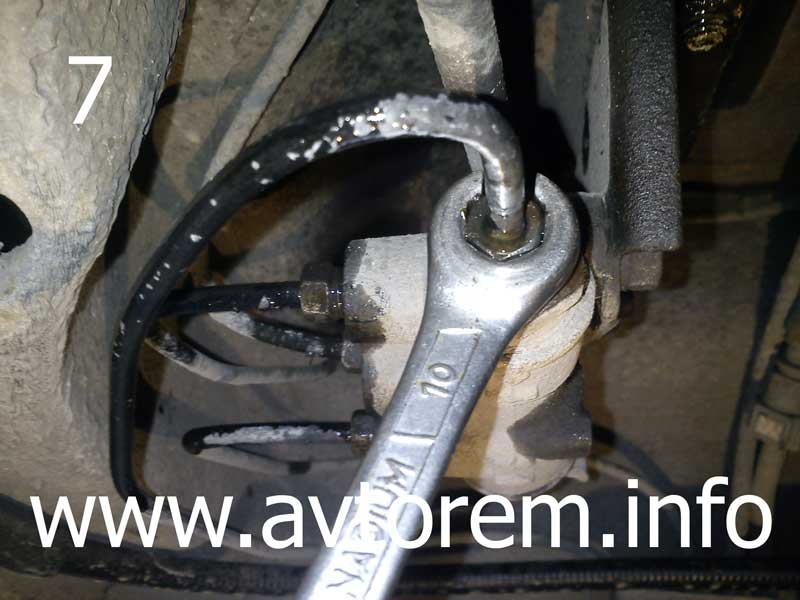

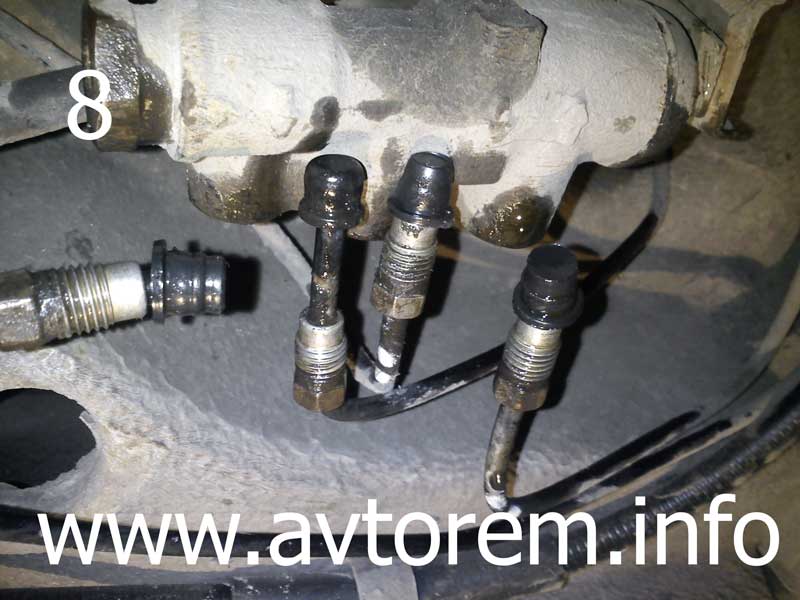

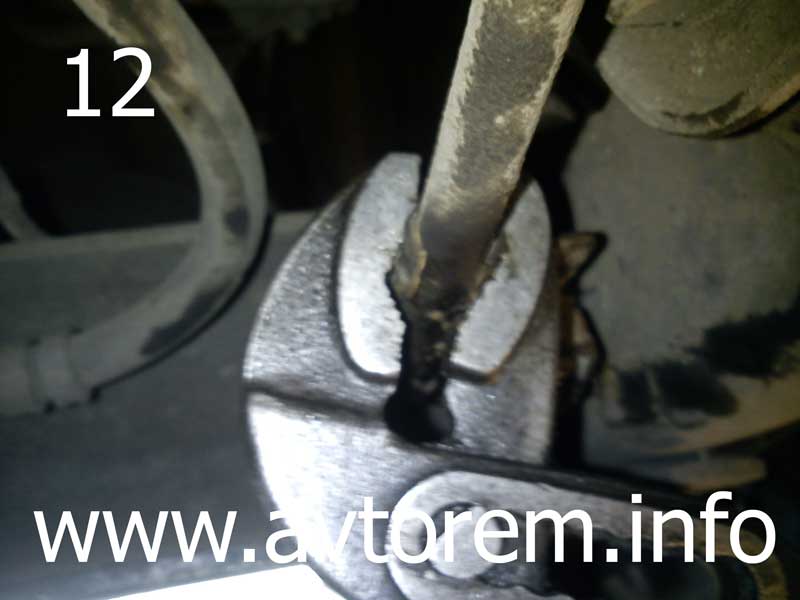

2. Дальше, берем специальный ключ для тормозных трубок и пробуем сорвать с места штуцера (фото 7). Если все "тронулись с места", то отлично. Нет, тогда проливаем проникающей смазкой еще раз и пробуем раскачать штуцер. Дальше, можно, а может и нужно, пометить тормозные трубки, дабы при установке нового колдуна не попутать их местами. Если уверены в своей фотографической памяти, то можете не замарачиваться с метками:). Откручиваем по очереди штуцера и глушим их резиновыми заглушками (фото 8). После этого можно, ключом на 13, откручивать две гайки кронштейна регулятора давления задних тормозов от кузова (фото 9).

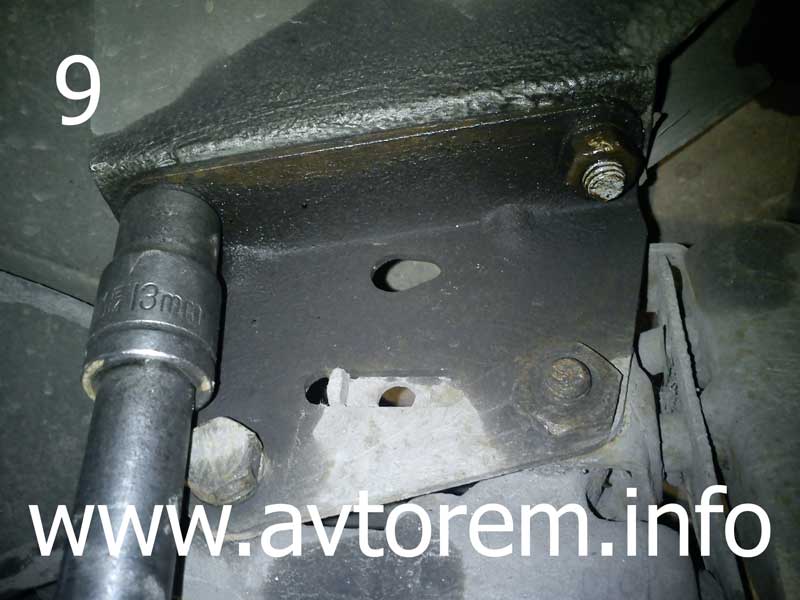

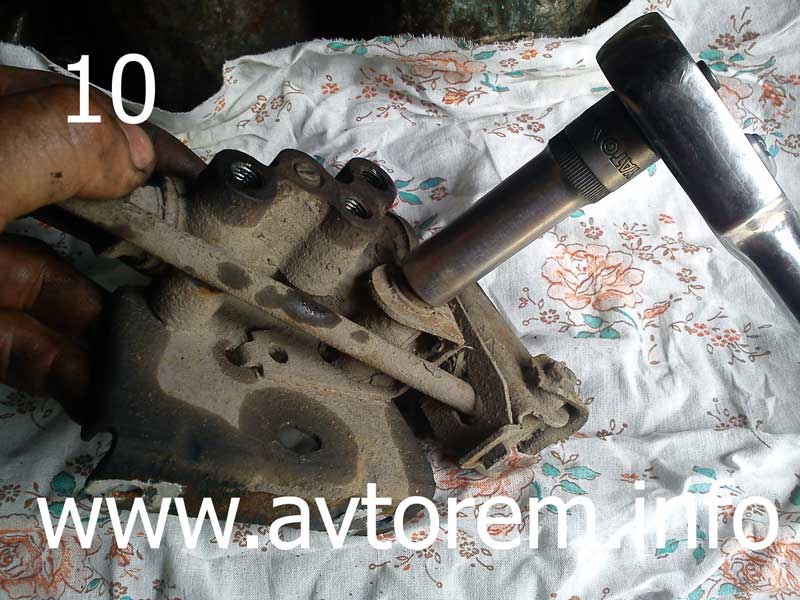

3. Снимаем колдун с кронштейном. И на верстаке, в удобном положении, откручиваем регулятор от кронштейна (фото 10). Сразу закрепляем новый, но болты полностью не затягиваем. Устанавливаем колдун на место, подключаем к нему трубки, затягиваем штуцера трубок. И цепляем рычаг привода регулятора давления задних тормозов к задней балке, контролируем чтоб, скоба-фиксатор обжала рычаг (фото 11 и 12). Все регулятор давления задних тормозов установлен. Следующее Ваше действие, это прокачка тормозной системы . После прокачки, переходим к регулировке колдуна.

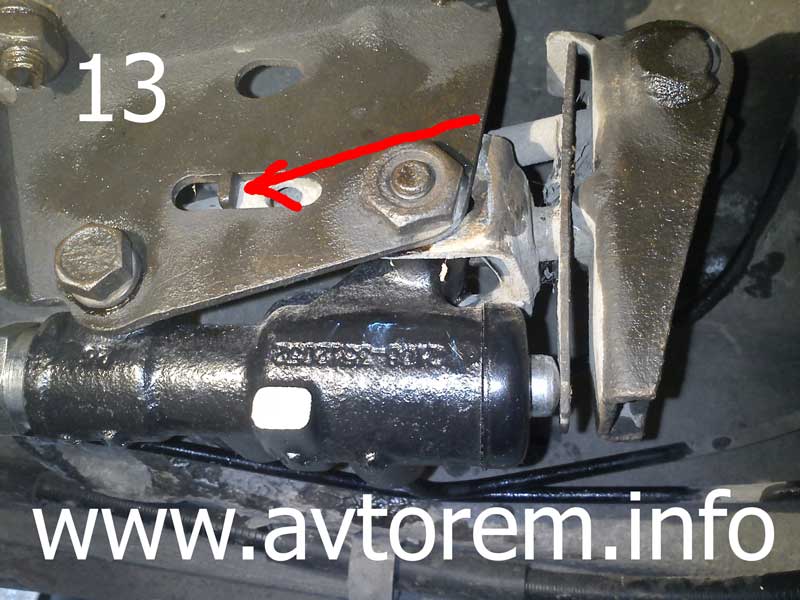

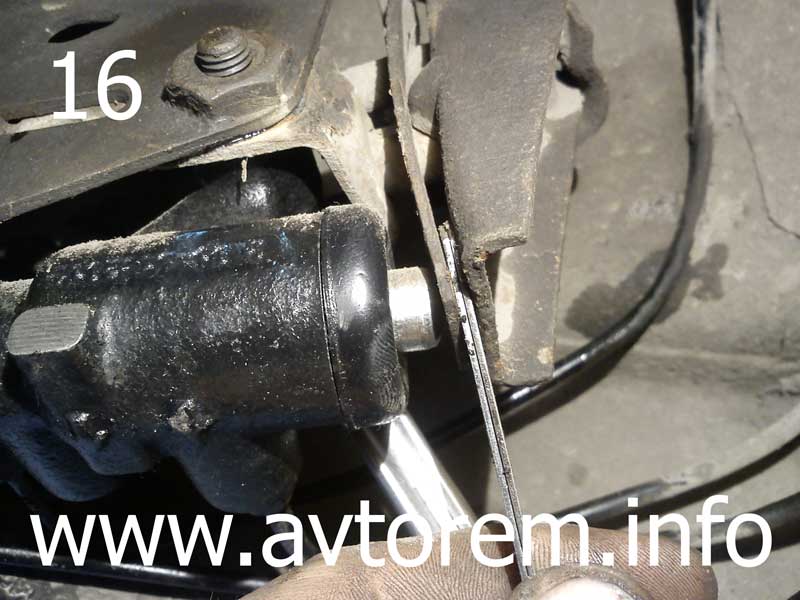

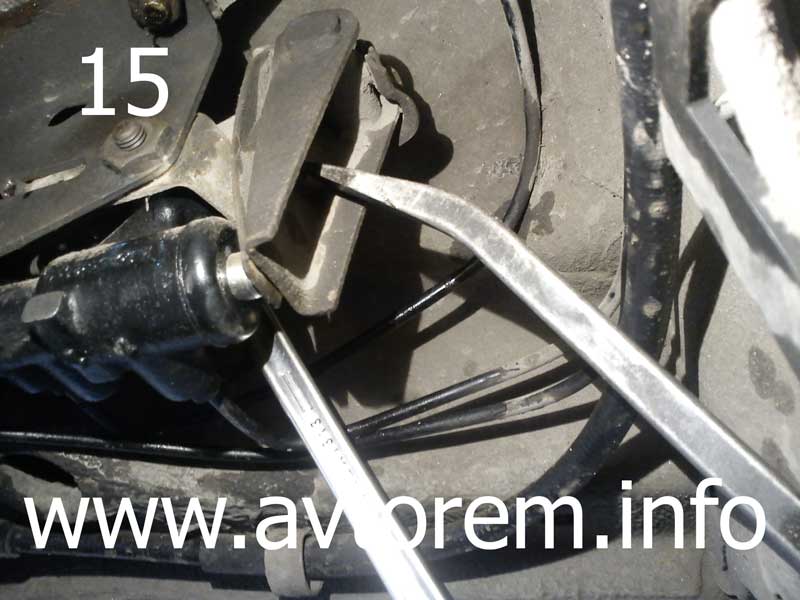

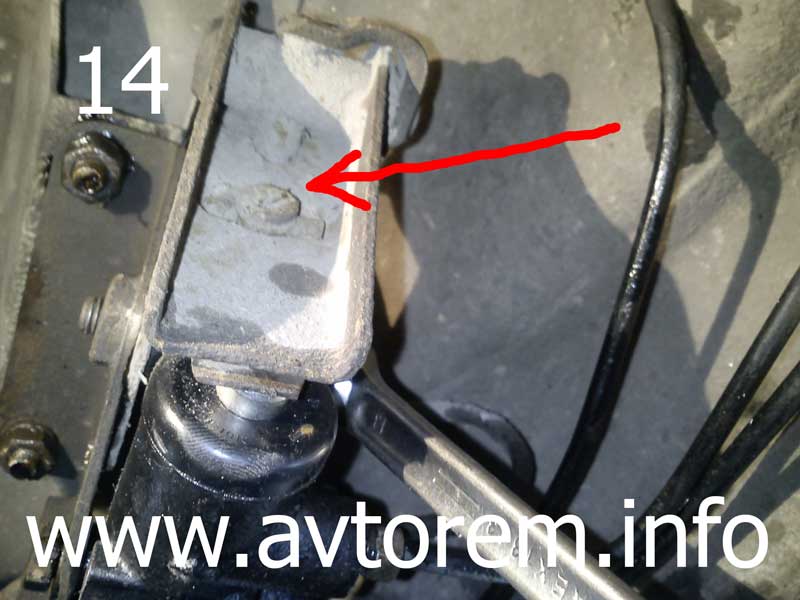

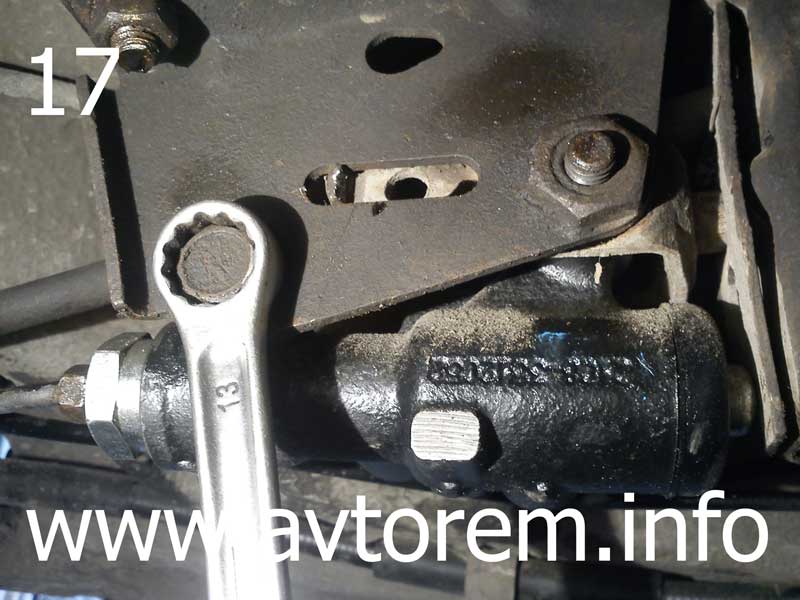

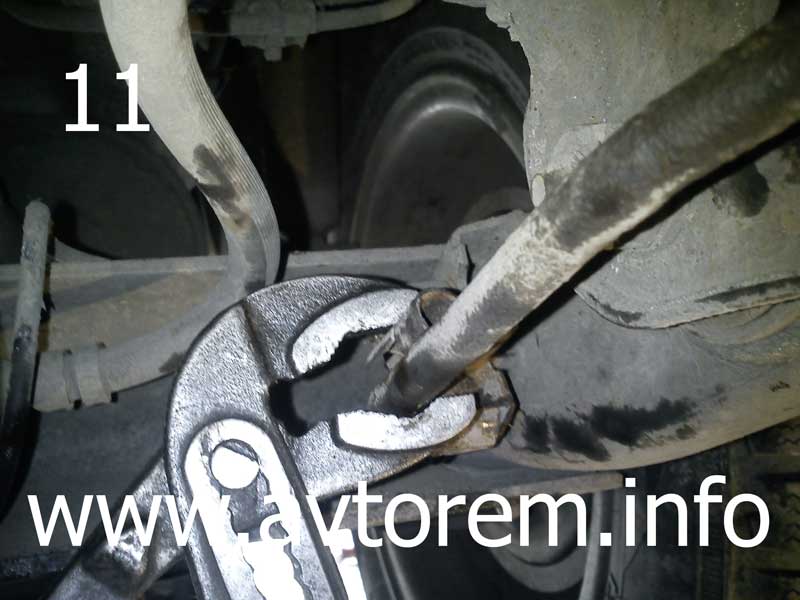

4. Несколько раз качните заднюю часть автомобиля. И можете приступать к регулировке. Для этого Вам понадобятся накидной ключ на 13 и монтажная лопатка (или большая отвертка). Дальше, можно использовать упор на кронштейне (фото 13), но как для меня, лучше и удобней двигать кронштейн, упираясь в штифт кронштейна. То есть, монтажной лопаткой давим на штифт, до того момента, когда между пружинной пластиной и рычагом привода будет расстояние 2мм, ключом на 13 затягиваем регулировочный болт (фото 14 и 15). Проверяем зазор, при помощи щупа, металлической пластины или сверла подходящего диаметра (фото 16). Все ок? Тогда не забывает затянуть второй болт (фото 17).

Готово! Замена и регулировка колдуна (регулятора давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора прошла успешно. Как я и говорил выше, много времени эта процедура не занимает (лишь бы трубки хорошо открутились) и с регулировкой все довольно просто. Единственный, неприятный такой, минус это то, что после этой работы руки и одежда буду основательно испачканные тормозной жидкостью;) .

При использование статьи или фотографий активная прямая гиперссылка на сайт www.!

Регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля Он включен в оба контура тормозной системы и через него тормозная жидкость поступает к обоим задним тормозным механизмам

Регулятор давления 1 (рис. 1) крепится к кронштейну 9 двумя болтами 2 и 16. При этом передний болт 2 одновременно крепит вильчатый кронштейн 3 рычага 5 привода регулятора давления.

На пальце этого кронштейна шарнирно штифтом 4 крепится двухплечий рычаг 5. Его верхнее плечо связано с упругим рычагом 10, другой конец которого через серьгу 11 шарнирно соединяется с кронштейном рычага задней подвески. Кронштейн 3 вместе с рычагом 5 за счет овальных отверстий под болт крепления, можно перемещать относительно регулятора давления.

Этим самым регулируется усилие, с которым рычаг 5 действует на поршень регулятора.

В регуляторе имеется четыре камеры: А и D (рис. 1) соединяются с главным цилиндром, В – с правым, а С – с левым колесными цилиндрами задних тормозов.

В исходном положении педали тормоза поршень 2 (рис. 1) поджат рычагом 5 (см. рис. 1) через пластинчатую пружину 7 к толкателю 20 (см. рис. 1), который под этим усилием поджимается к седлу 14 клапана 18. При этом клапан 18 отжимается от седла и образуется зазор Н, а также зазор К между головкой поршня и уплотнителем 21.

Через эти зазоры камеры А и D сообщаются с камерами В и С. При нажатии на педаль тормоза жидкость через зазоры К и Н и камеры В и С поступает в колесные цилиндры тормозных механизмов. При увеличении давления жидкости возрастает усилие на поршне, стремящееся выдвинуть его из корпуса. Когда усилие от давления жидкости превысит усилие от упругого рычага, поршень начинает выдвигаться из корпуса, а вслед за ним перемещается под действием пружин 12 и 17 толкатель 20 вместе с втулкой 19 и кольцами 10. При этом зазор М увеличивается, а зазоры Н и К уменьшаются.

Когда зазор Н выберется полностью и клапан 18 изолирует камеру D от камеры С, толкатель 20 вместе с расположенными на нем деталями перестает перемещаться вслед за поршнем. Теперь давление в камере С будет изменяться в зависимости от давления в камере В. При дальнейшем увеличении усилия на педали тормоза давление в камерах D, В и А возрастает, поршень 2 продолжает выдвигаться из корпуса, а втулка 19 вместе с уплотнительными кольцами 10 и тарелкой 11 под усиливающимся давлением в камере В, сдвигается в сторону пробки 16. При этом зазор М начинает уменьшаться.

За счет уменьшения объема камеры С давление в ней, а значит и в приводе тормоза, нарастает и практически будет равно давлению в камере В.

Когда зазор К станет равен нулю, давление в камере В, а значит и в камере С, будет расти в меньшей степени, чем давление в камере А за счет дросселирования жидкости между головкой поршня и уплотнителем 21. Зависимость между давлением в камерах В и А определяется отношением разности площадей головки и штока поршня к площади головки. При увеличении нагрузки автомобиля упругий рычаг 10 (см. рис. 1) нагружается больше и усилие от рычага 5 на поршень увеличивается, то есть момент касания головки поршня и уплотнителя 21 (см. рис. 1) достигается при большем давлении в главном тормозном цилиндре.

Таким образом эффективность задних тормозов с увеличением нагрузки увеличивается.

При отказе контура тормозов "правый передний - левый задний тормоза" уплотнительные кольца 10, втулка 19 под давлением жидкости в камере В сместятся в сторону пробки 16 до упора тарелки 11 в седло 14.

Давление в заднем тормозе будет регулироваться частью регулятора, которая включает в себя поршень 2 с уплотнителем 21 и втулкой 7. Работа этой части регулятора, при отказе названного контура, аналогична работе при исправной системе. Характер изменения давления на выходе регулятора такой же, как и при исправной системе. При отказе контура тормозов "левый передний - правый задний тормоза" давлением тормозной жидкости толкатель 20 с втулкой 19, уплотнительными кольцами 10 смещается в сторону поршня, выдвигая его из корпуса. Зазор М увеличивается, а зазор Н уменьшается. Когда клапан 18 коснется седла 14, рост давления в камере С прекращается, то есть регулятор в этом случае работает как ограничитель давления. Однако достигаемая величина давления достаточна для надежной работы заднего тормоза. В корпусе 1 выполнено отверстие, закрытое заглушкой 24. Течь жидкости из-под заглушки при ее выдавливании свидетельствует о негерметичности колец 10.

Регулировка положения регулятора тормозов

Регулировка необходима и проводится после любых работ, связанных со снятием балки задней подвески, заменой пружин и амортизаторов задней подвески.

Неправильная регулировка привода регулятора давления может вызывать занос или увод автомобиля в сторону при торможении, снижение эффективности торможения.

Вам потребуются: ключ «на 13», проволока диаметром 2,0–2,1 мм.

5. Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля). В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних). После этого еще раз проверьте регулировку торможением и при необходимости повторите ее.

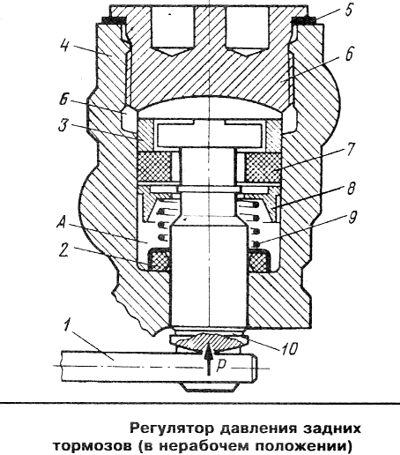

Устройство и принцип действия. В контур привода задних тормозов включен регулятор давления 3, который корректирует давление в приводе задних тормозов в зависимости от положения кузова относительно балки заднего моста, т.е. в зависимости от нагрузки автомобиля. Он работает как ограничительный клапан, автоматически прерывающий подачу тормозной жидкости к задним тормозам, уменьшая вероятность юза задних колес. Регулятор крепится на кронштейне кузова и соединяется с балкой заднего моста через торсионный рычаг 4 и тягу 7. Другой конец торсионного рычага действует на поршень 10.

В полость А жидкость поступает из главного цилиндра, а из полости Б выходит в колесные цилиндры привода задних тормозов. Сила Р, действующая на поршень от торсионного рычага, увеличивается с приближением кузова к балке моста и уменьшается при удалении. До начала действия регулятора поршень 10 упирается в пробку 6 под действием силы Р и пружины 9. При этом образуются зазоры, через которые полости А и Б сообщаются, т.е. давление в них будет одинаковое и равно давлению в гидроприводе тормозов. Когда срабатывают тормоза, то задняя часть автомобиля по инерции приподнимается и, следовательно, уменьшается давление на поршень со стороны рычага 1. Сила давления жидкости на верхний торец поршня, имеющий большую площадь поверхности, на какой-то момент превысит силу давления жидкости, действующей на поршень снизу, и поршень опустится вниз до упора в уплотнитель 7. Полости А и Б разъединяются, и в них создается разное давление: в полости А давление Р А будет равно давлению в главном цилиндре, а в полости Б давление Р Б будет меньше Р А на величину, которая определяет равновесие поршня, находящегося под действием давлений Р А И Р Б, пружины 9 и силы торсионного рычага. Таким образом, частичное или полное разобщение полостей А и Б поршнем 10 регулирует величину тормозного момента на задних колесах.

Проверка работоспособности регулятора давления . Устанавливают автомобиль на подъемник или смотровую канаву и очищают регулятор давления и защитный чехол от грязи. Осторожно снимают защитный чехол с регулятора давления, удаляют остатки смазочного материала и очищают соединение торсион-поршень. Нажимают на педаль тормоза с усилием 686-784 Н и одновременно наблюдают за выступающей частью поршня регулятора давления. Если поршень перемещается относительно корпуса регулятора давления на 0,5- 0,9 мм, закручивая при этом торсионный рычаг, то регулятор давления работоспособен. Продолжают 2-3 раза нажимать на педаль, чтобы полностью убедиться в его работоспособности. Если поршень при нажатии на педаль остается неподвижным, что указывает на коррозию между поршнем и корпусом 4, регулятор давления заменяют новым. Убедившись в работоспособности регулятора давления и в отсутствии течи жидкости между поршнем и корпусом регулятора, наносят слой смазочного материала ДТ-1 на ось и выступающую часть поршня и, заложив 5-6 г ДТ-1 в резиновый чехол, устанавливают его на место.

Снятие и установка . Отсоединяют рычаг 4 от тяги 7, а затем скобу 5 от кузова и скобы крепления трубопроводов, идущих к регулятору давления 3. Отсоединяют от кузова детали подвески глушителей и отводят трубопровод с глушителями в сторону. Отвертывают болты крепления регулятора к кронштейну и кронштейна к кузову, снимают кронштейн крепления регулятора, а затем, опустив регулятор вниз, отсоединяют от него рычаг привода. Заглушают отверстия регулятора давления и трубопроводы. Устанавливают регулятор давления в обратной последовательности при вывешенной задней оси автомобиля. Перед затягиванием болтов крепления устанавливают на конце рычага привода приспособление 67.7820.9518 (2).

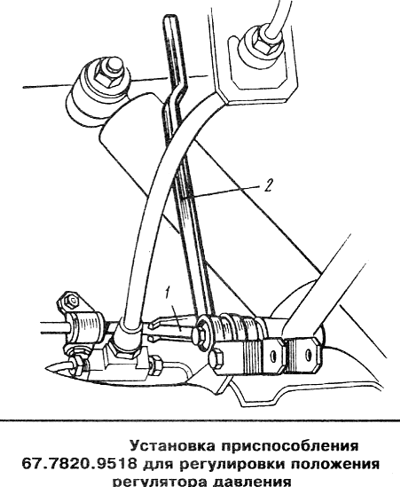

Стержень приспособления направляют вверх до упора в кузов. Этим самым устанавливают расстояние (140±5) мм между концом рычага 1 и лонжероном кузова. Приподнимают защитный колпачок 1 и, поворачивая регулятор давления на болтах крепления, добиваются, чтобы конец рычага оказался в легком соприкосновении с поршнем регулятора. Удерживая регулятор в этом положении, затягивают до отказа болты его крепления, покрывают слоем смазывающего материала ДТ-1 ось 2 и выступающую часть поршня. Устанавливают на место защитный колпачок 1, заложив в него 5-6 г ДТ-1. Снимают приспособление 67.7820.9518 и соединяют конец рычага с тягой, предварительно смазав втулки 6 шарнирного соединения тяги с рычагом ДТ-I. Прикрепляют к кузову трубопроводы системы выпуска отработавших газов, прокачивают тормоза для удаления воздуха из привода задних тормозов.

Разборка и сборка . Вывернув пробку 6, снимают прокладку 5, вынимают поршень 10, распорную втулку 3, резиновый уплотнитель 7, тарелку 8, пружину 9 и упорную шайбу с уплотнительным кольцом 2. При сборке все детали смазывают тормозной жидкостью и устанавливают их в обратной последовательности.

Проверка деталей . Промывают детали изопропиловым спиртом или тормозной жидкостью и осматривают. Поверхности деталей не должны иметь видимых рисок и неровностей. Поврежденные детали, а также уплотнитель и уплотнительное кольцо заменяют. Проверяют упругость пружины, при этом длина ее в свободном состоянии должна быть 17,8 мм, а под нагрузкой 64,7-76,4 Н - 9 мм.
