Электро-водяной теплый пол: какой лучше, особенности, а также достоинства XL Pipe пола. Сколько электроэнергии потребляет тёплый пол и как сэкономить? Теплый пол электро

Ощущение ровного и приятного тепла, которое дает теплый пол электрический, обеспечивает комфорт в помещении. Но подобный вид отопления стал популярным не только по этой причине. Современные интеллектуальные системы управления позволяют рационально использовать электричество и делают этот способ обогрева экономически выгодным.

Виды теплого пола электрического

В зависимости от типа нагревательного элемента, электрические полы бывают следующих разновидностей:

• традиционные кабельные;
• инновационные пленочные;
• стержневые.

Кабельные модели могут поставляться в продажу в виде простого мотка, секций, а также матов, выполненных из специальной эластичной сетки. В последнем варианте используется более тонкий кабель, чем в остальных моделях.

Электрический кабельный пол бывает только конвекционным, а пленочные и стержневые модели работают по принципу инфракрасных обогревателей.

Каждая из разновидностей имеет свои особенности укладки и ограничения по использованию. Если вы решили обустроить электрический теплый пол, характеристики его выбирайте, исходя из того, какой способ монтажа возможен в помещении.

Кабельный электрический пол

Использование для обогрева кабеля уже стало классикой. Для изготовления теплых полов применяют как резистивные, так и более сложные саморегулирующиеся модели. Резистивный кабель может быть одно- или двухжильным, причем второй вариант из-за своих конструктивных особенностей используется для электрического обогрева пола гораздо чаще.

Дело в том, что следствием работы системы является электромагнитное излучение, а применение двухжильного кабеля позволяет несколько уменьшить его интенсивность. Саморегулирующиеся модели устроены намного сложнее обычного нагревательного кабеля. Они способны определять участки, на которых произошел перегрев и снижать, а то и вовсе отключать питание.

Основные правила монтажа кабельных теплых полов

В целом технология монтажа электрического теплого пола примерно одинакова вне зависимости от того, какая именно его разновидность используется. На примере укладки обычного греющего кабеля мы рассмотри основные этапы этого процесса. Особенности и нюансы, которые характеризуют процесс монтажа других моделей, будут рассмотрены в соответствующих главах.

Обустройство любой разновидности электрических полов начинается с выбора места для установки терморегулятора. В стене штрабят выемку для прибора и проводов, которые будут питать систему. В нее же будет уложен проводник для подключения датчика.

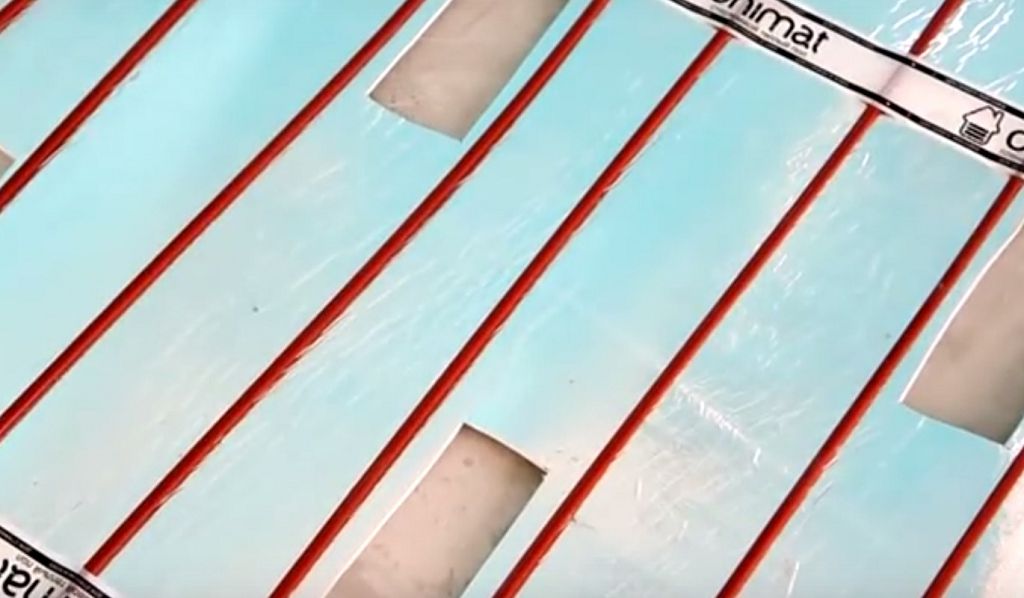

После этого готовят поверхность пола. На выровненную и очищенную от мусора плоскость укладывают теплоизоляционный материал. Нагревательные секции располагают сверху и закрепляют монтажной ленты.

Кстати, с использованием кабеля дает возможность выбирать расстояние между элементами в зависимости от того, какая интенсивность нагрева требуется. Например, вдоль холодной наружной стены секции можно укладывать с меньшим шагом, чем в более защищенных частях помещения.

Важно: Следите, чтобы нагревательные жилы не пересекались при монтаже!

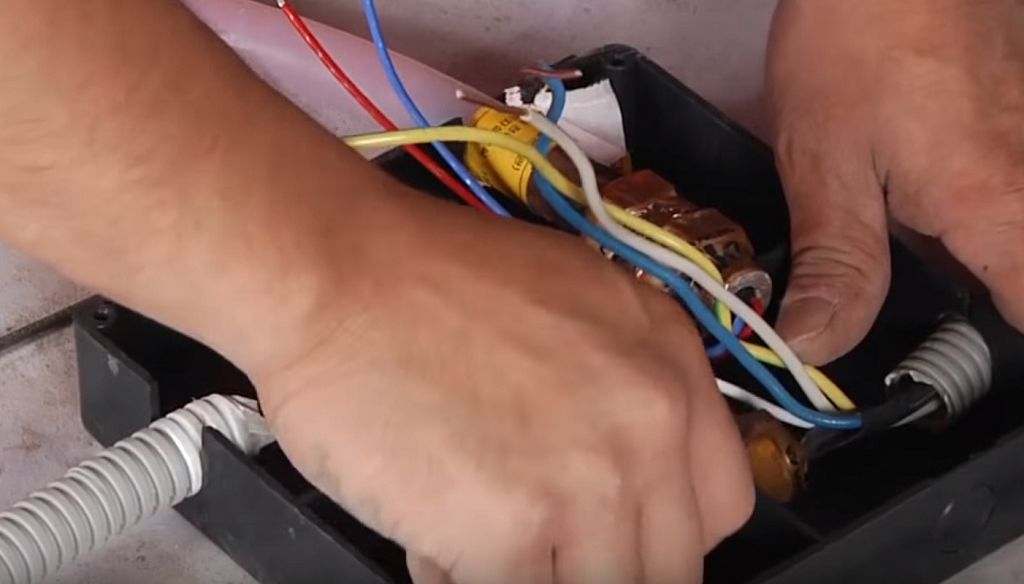

После того как укладка завершена, выполняются все соединения электрических проводов. Затем устанавливается внутренний датчик. Его необходимо поместить внутрь гофрированной трубки. Это защитит прибор от повреждений. Трубку с датчиком и подсоединенным проводом размещают между нагревательным кабелем. Осталось протестировать систему на работоспособность. Если сопротивление секций и датчика соответствует данным, указанным в техническом паспорте, то можно приступать к заливке цементно-песочной стяжки.

По прошествии трех суток укладывают финишное покрытие. Теплый пол подключают только после того, как стяжка высохнет окончательно – не ранее, чем через 28 дней. Вы можете самостоятельно оборудовать теплый электрический пол, монтаж - видео которого представлено ниже, не является очень сложным процессом. Главное – следовать инструкциям, которые даются в данном ролике. Но если в процессе просмотра выяснится, что вы не обладаете какими-то навыками или у вас отсутствует необходимые инструменты, то воспользуйтесь услугами специализированной фирмы.

Нагревательные маты – вариант теплого пола под плитку

Теплые маты являются разновидностью традиционного кабельного пола. Нагревательный элемент у них одинаковый – кабель, но при изготовлении матов используются модели с меньшим сечением. Кроме того, такой пол продается в готовом виде – он закреплен на эластичной стекловолоконной сетке. Чаще всего маты используют для обогрева пола, выложенного керамической плиткой.

Нижняя сторона сетки обычно покрыта клеящим составом, который позволяет почти мгновенно зафиксировать конструкцию. Поэтому монтаж теплого пола электрического в данном случае обходится без использования монтажной ленты. После того как нагревательные маты разложены и закреплены, выполняются необходимые соединения и тестирование системы. Затем поверхность заливают раствором для крепления керамической плитки и укладывают финишное покрытие.

Инфракрасные электрические полы

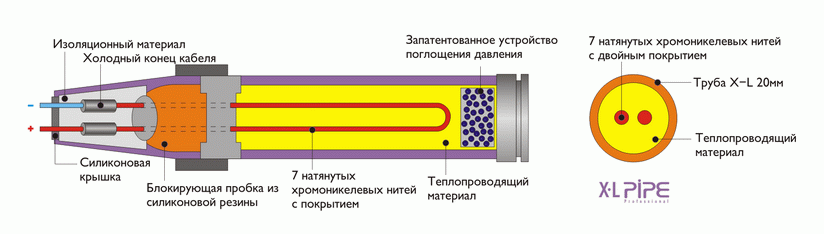

Инфракрасный пол с карбоновыми нагревательными стержнями постепенно становится сильным конкурентом для других разновидностей электрических систем напольного обогрева. Только довольно высокая цена ограничивает пока его повсеместное применение. Это – самый полезный для здоровья способ поддерживать в доме комфортную температуру. Те, кто уже установили стержневой теплый пол, отзывы о нем дают в большинстве своем положительные.

Такой пол можно укладывать даже под поверхность, заставленную мебелью, а также спокойно передвигать ее в процесс эксплуатации. Карбоновые стержни не боятся перегрева потому, что обладают функцией саморегулирования. Карбоновый мат рассчитан на монтаж с использованием стяжки или клея. Он подходит для укладки керамической плитки, но также его можно использовать под другие покрытия.

Для повышения эффективности системы на поверхности пола сначала располагают подложку из теплоотражающей пленки. Для надежности сцепления клея или стяжки с черновым полом в изоляции делают специальные отверстия. Укладка электрического теплого пола осуществляется равномерно по всей поверхности. При необходимости маты разрезаются в тех местах, где находится соединительный провод, на куски нужного размера. После завершения монтажных и проверочных работ, поверхность покрывается тонким слоем цементно-песочной стяжки или клея.

Проще всего выполнить монтаж теплого электро пола пленочной конструкции. Для него не требуется проведения предварительных мероприятий по обустройству поверхности. Такой пол укладывают на теплоотражающую подложку, а сверху стелют выбранное покрытие.

Управление электрическим полом

Система не только подключается к питанию через терморегулятор, но и управляется с его помощью. Это устройство отслеживает уровень нагрева полов и воздуха, считывая показания внутренних и внешних датчиков. Внутренние датчики являются основными, их устанавливают при монтаже теплого пола электрического в стяжку или под покрытие. Вспомогательные датчики регистрируют температуру воздуха. Они обычно располагаются на стене.

Самый простой термостат способен поддерживать в помещении определенную температуру: в случае превышения определенных параметров он просто отключает питание и дает системе возможность остыть. Программируемый терморегулятор для электрического теплого пола работает по более сложной схеме. Его использование позволяет владельцам задавать желаемый алгоритм обогрева помещения.

Некоторые модели имеют набор стандартных программ, учитывающих время суток, выходные или рабочие дни.

Они самостоятельно включат питание перед приходом хозяев и отключат его на то время, пока дома никого нет. На данный момент уже существуют терморегуляторы, которые управляются дистанционно, через интернет или мобильный телефон. Это позволяет владельцам квартиры скорректировать программу в том случае, если изменились планы.

Конечно, за термостат с искусственным интеллектом придется заплатить в несколько раз больше, чем за простую модель. Но расходы окупятся за счет того, что эксплуатация теплого пола электрического будет более рациональной, а потребление энергии – экономным.

Электрический теплый пол: основная и дополнительная система отопления

Использовать электро теплый пол в качестве основной системы обогрева можно только в том случае, если тщательно проведена теплоизоляция помещения. Но даже при соблюдении данного условия такой метод отопления больше подходит для районов с теплыми зимами. В более суровых условиях он будет не очень эффективным и весьма затратным.

Для поддержки комфортного уровня температуры только за счет теплого пола его площадь должна иметь довольно большие размеры – как минимум две трети от всей площади помещения.

Соответственно, если в комнате много мебели, то система не будет выполнять свою задачу в полной мере. Кроме того, потребуется удельная мощность не менее 150 Вт.

Теплый пол для обогрева балкона

1 Что такое теплые электрические полы

Теплый электрический пол – это кабельная система обогрева повышенной надежности, которая может использоваться и как система комфортного обогрева пола, и как основная система отопления. Нагревательные секции систем теплого пола – это имеющие два слоя изоляции экранированные одножильные и двужильные кабели, а также надежные соединительные муфты. От традиционных способов отопления, где тепло передается конвекционными потоками, теплый пол отличается рядом преимуществ:

• Нагревательная часть системы спрятана в конструкцию пола, что позволяет увеличить полезную площадь и разнообразить дизайн помещений, при этом покрытие пола может быть любым: плитка, мрамор, ковровое покрытие (кроме паркета).
• Не высушивает воздух в помещении, так как нагревательный кабель не имеет прямого контакта с атмосферой.
• Двойная изоляция и экранирующая оплетка кабелей позволяет использовать теплые полы в помещениях любой влажности.

Прежде всего выберите свою систему.

Перед тем, как начать монтаж теплого пола мы советуем вам убедиться, что вы выбрали именно ту систему, которая подойдет для вашего помещения и желаемого типа обогрева (комфортный или основной).

1. Основная система отопления в отдельно стоящих зданиях, в том числе в тех случаях, когда нет возможности подключиться к системе центрального отопления. Основная система отопления предполагает использование более мощного кабеля и устройство стяжки толщиной не менее 5 см. При этом площадь теплых полов должна составлять не менее 70% от общей площади обогреваемого помещения. Рекомендуемая удельная мощность системы при использовании тёплого пола в качестве основной системы отопления – от 160–180 Вт/м 2 . Например, теплый пол мощностью 0,19 кВт, площадь обогрева – 1,2 м 2 ; проверяем мощность: 190 Вт/1,2 м 2 = 158 Вт/м 2 .

2. Дополнительная (комфортная) система отопления. Устанавливается совместно с отопительными приборами других типов и предназначена для достижения теплового комфорта. Наиболее актуальна в помещениях с холодными полами (ванные комнаты, санузлы, кухни, бассейны) и на первых этажах зданий. Рекомендуемая удельная мощность системы при комфортном подогреве пола 120–140 Вт/м 2 . Например, теплый пол мощностью 0,19 кВт, площадь обогрева – 1,5 м 2 ; проверяем мощность: 190 Вт /1,5 м 2 = 126 Вт/м 2 .

Соблюдайте нормативы

Проверьте, допускает ли имеющаяся в вашем помещении электропроводка подключение дополнительной мощности. Учтите дополнительные электрические устройства, которые могут быть подключены к той же сети. Уточните также допустимый ток предохранительных устройств (автоматов). Системы электрообогрева мощностью 2 кВт и более мы рекомендуем подключать через специальную проводку и отдельный автомат. Рекомендуем также использование УЗО с номинальным током срабатывания не выше 30 мА. Это небольшой прибор, монтируемый на электрощитке, который следит за сохранностью электроизоляции вашего оборудования. Когда теплые полы монтируются во влажных помещениях (ванные комнаты, сауны, бассейны), экран нагревательной секции должен быть подсоединен к заземляющему проводнику питающей сети, с которой, в свою очередь, должны быть объединены все доступные металлические части, такие как: металлические душевые поддоны, металлические каркасы душевых кабин и т.п.

Как выбрать теплый пол

• Определить свободную площадь, не занятую мебелью и бытовой техникой.
• Отступить от стен и от мебели 5–10 см.
• Подобрать нагревательный мат или секцию на свободную площадь.
• Площадь нагревательного мата или площадь обогрева секции не должна быть больше свободной площади.
• Допускается укладка теплого пола под мебель, если высота ножек не меньше 15 см.


Нагревательные кабели

Основой конструкции теплых полов является нагревательный кабель. Внешне он напоминает радиочастотные кабели для передачи телевизионных сигналов, однако его назначение - не передавать электрические сигналы или мощность на расстояние, а преобразовывать все 100% мощности протекающего по нему электрического тока в тепло. Выделение этой мощности на единице длины кабеля (удельное тепловыделение) - важнейший технический параметр нагревательных кабелей.

Состав системы теплый пол

• нагревательная секция или нагревательный мат;
• аппаратура управления (термостат с датчиком температуры);
• аксессуары для облегчения и ускорения монтажа (монтажная лента, гофрированная пластиковая трубка и т.д.);
• теплоизоляция.

Разрез теплого пола

Нагревательные секции

Нагревательные секции конструктивно состоят из отрезка нагревательного кабеля определенной длины и т.н. «холодных концов» – отрезков обычного провода, соединенных с нагревательным кабелем муфтой. Секции могут быть выполнены из одножильного и двужильного кабеля, при этом на концах визуально вы должны видеть: в одножильных секциях – два провода с каждой стороны (экран и нагрузка), в двужильных секциях – три провода с одной стороны (экран, нагрузка, нагрузка).

Шаг укладки кабеля

рассчитывается следующим образом:
Шаг укладки (см) = (100 * S) / L ,
где S – площадь на которую укладывается теплый пол, а L – это длина кабельной секции.
Минимальный шаг укладки – 8 см

Необходимо помнить

И одножильные и двужильные нагревательные секции в обязательном порядке экранированы! Они могут использоваться как в сухих, так и во влажных помещениях. Двухслойная изоляция кабеля сделана из негорючих и неплавящихся материалов.
Эти секции отличаются конструктивными особенностями и соответственно способами укладки на поверхности пола.

Монтаж теплых полов

1. Теплый пол на основе нагревательных секций

Для монтажа системы необходимо:

подготовка	2. Проштробить в стене канавки для электропроводки, монтажных концов нагревательной секции и трубки для датчика температуры.
теплоизоляция	3. Подготовить поверхность пола (выровнять, очистить от мусора). 4. Уложить теплоизоляцию.
крепеж	5. Закрепить отрезки монтажной ленты.
монтаж	6. Уложить и закрепить нагревательную секцию. 7. Смонтировать датчик температуры.
стяжка	9. Выполнить необходимые электрические соединения. Проверить отсутствие повреждений нагревательных секций и датчика температуры. Измерить сопротивление секции и датчика. Их значения должны соответствовать паспортным данным. Результаты измерений зафиксировать в протоколе или на схеме раскладки секции.
покрытие	10. Залить цементо-песчаную стяжку. Через 72 часа по полу можно ходить. 11. Уложить декоративное покрытие пола по Вашему вкусу. 12. После полного высыхания стяжки – 28 дней, система «теплый пол» готова к работе.

подготовка	1. Подготовить в стене место для установки терморегулятора. 2. Проштробить в стене канавки для элекропроводки, монтажных концов нагревательной секции и трубки для датчика температуры. 3. Подготовить поверхность пола (выровнять, очистить от мусора).
монтаж	4. Подготовить в полу канавку для датчика температуры с соединительным проводом, который укладывается в гофрированной трубке...
проверка	5. Смонтировать датчик температуры. 6. Уложить нагревательный мат, подклеивая его к поверхности за счет клейкости нижней стороны сетки или при помощи алюминиевой самоклеящейся ленты.
установка термостата	7. Выполнить необходимые электрические соединения. Проверить отсутствие повреждений нагревательного мата и датчика температуры. Измерить сопротивление мата и датчика. Их значения должны соответствовать паспортным данным. Результаты измерений зафиксировать в протоколе или на схеме раскладки мата. 8. Установить терморегулятор.
плиточный клей	9. Залить нагревательный мат слоем раствора для крепления плитки толщиной 5–8 мм и дать ему высохнуть. 10. Заделать раствором канавку на стене и уложить декоративное покрытие пола по Вашему вкусу. 11. После полного высыхания раствора для крепления плитки сверхтонкий теплый пол готов к работе.

Для помещений, где уже сделана цементно-песчаная стяжка, или нет возможности ее уложить, разработаны сверхтонкие нагревательные маты, которые представляют собой электрический кабель уменьшенного диаметра (до 3 мм), закрепленный с постоянным шагом (порядка 5 см) на несущей стеклосетке. Нагревательные маты представляют собой готовую конструкцию, исключающую процедуру укладки и крепления нагревательного кабеля, поэтому их монтаж чрезвычайно прост. Мат можно легко разрезать на фрагменты (не нарушая целостности нагревательного кабеля), что позволяет разложить его на обогреваемой площади любой формы. Возможен монтаж даже на старую плитку. Двухжильные нагревательные маты – это наиболее высокотехнологичные и экологичные сверхтонкие теплые полы.

Сегодня мы поговорим про теплые электрические полы, какие они бываю, их преимущества и недостатки, как их выбирать и устанавливать.

Увеличение комфортности проживания

Сейчас появляется все больше всевозможных систем в доме, направленных на увеличение комфортности проживания в нем.

Одной из таких систем, которая все больше завоевывает популярность, является так называемый «теплый пол».

Суть данной системы сводится к прокладке на полу специальных сетей, которые обеспечивают нагрев его до определенной температуры.

Зачастую теплый пол используется как дополнительный источник тепла в доме, хотя возможно и использование его в качестве основного, но только в определенных условиях.

Виды теплых полов

На данный момент возможно обеспечение жилого помещения двумя видами теплых полов – электрическими и водяными.

Электрические в свою очередь делятся на:

1. Кабельные;
2. Пленочные и термоматы (пленочные могут работать в инфракрасном спектре поэтому их можно отнести к п.1).

У каждого из них имеются свои особенности, объединяет их же то, что источником у них выступает электрическая энергия.

Инфракрасные полы.

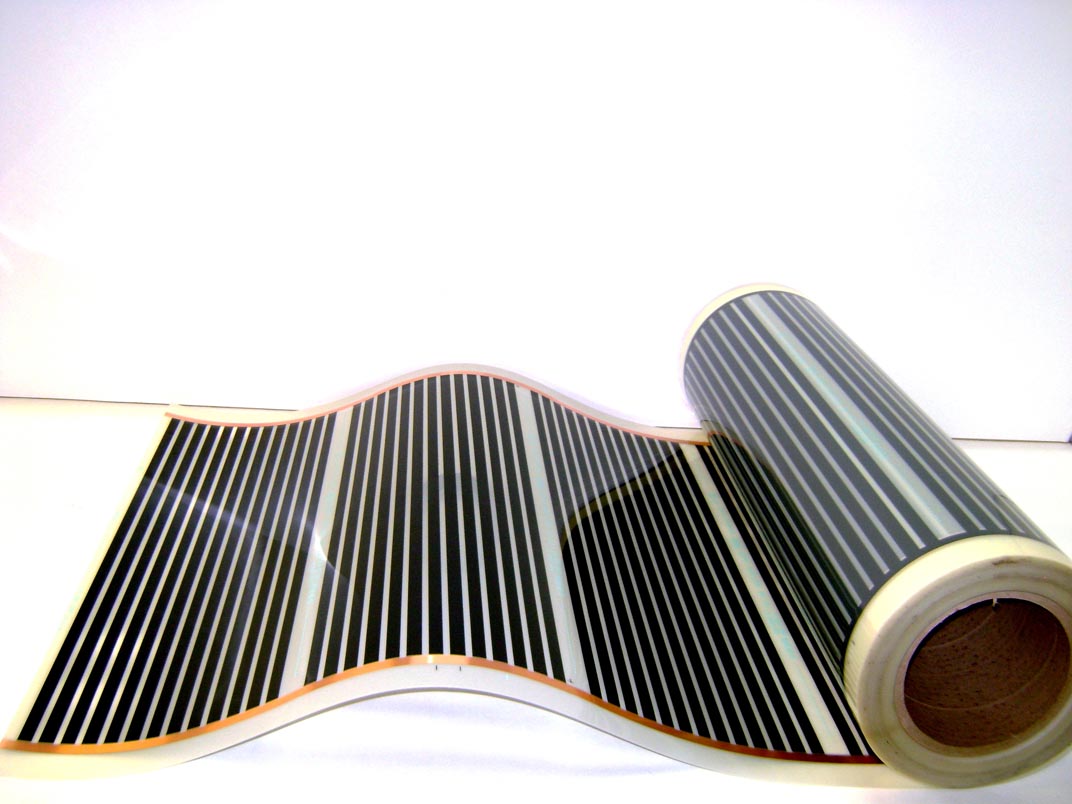

Представляют собой специальную пленку, которая укладывается под напольное покрытие.

Поскольку данная пленка сама по себе тонкая, то требуется только прокладка теплоизоляционного слоя в качестве подготовительных работ с полом.

Достаточно расстелить пленку по поверхности пола, а сверху постелить напольное покрытие – линолеум, ковролин и т.д.

Особенностью инфракрасных теплых полов является процесс нагрева – они не нагревают воздух, а свое тепло отдают предметам.

Из-за этого данный вид электрических теплых полов не применяется с плиточным напольным покрытием.

Кабельная система теплых полов.

Состоит из кабеля, проложенного специальной укладкой по поверхности основной стяжки пола. Такие же кабеля можно использовать для .

Чтобы увеличить эффективность работы под кабель укладывается изоляционный слой.

Для выравнивания поверхности пола после укладки кабеля, выполняется еще одна стяжка, в результате которой кабель оказывается внутри ее.

Но эта стяжка имеет небольшую толщину, не более 3 см. После уже на эту стяжку размещают напольное покрытие.

Этот вид теплого пола производит нагрев напольного покрытия, которое затем производит отдачу тепла воздуху в комнате.

Термоматы

Если нет возможности произвести укладку кабеля, можно воспользоваться термоматами.

Представляют они собой специальную стеклопластиковую сетку, на которую закреплен очень тонкий кабель.

Укладка такого типа теплого пола не требует дополнительной стяжки.

После укладки термоматов они сразу покрываются напольным покрытием.

Нагрев же у такого типа напольного покрытия производится идентично кабельному.

Водяные теплые полы

Это система трубопроводов, размещенных в основной стяжке пола, и подключенных к центральной системе отопления.

Они являются более экономичными по затратам, чем электрические и больше подходят, как основной вид отопления.

Однако укладку такого типа теплых полов лучше планировать еще на начальной стадии отделки квартиры.

Проложить водяные теплые полы уже в готовой квартире очень затруднительно, поскольку потребуется полное снятие стяжки пола для прокладывания теплоизоляционного слоя, а затем трубопроводов с последующей стяжкой пола.

Иногда этот вид неприемлем для многоквартирных домов, поскольку вес пола при такой системе может значительно увеличиться.

Достоинства и недостатки электрических систем

У электрических теплых полов имеется ряд преимуществ перед водяными.

Монтаж

Он сравнительно простой. Конечно, для потребуется дополнительная стяжка, но она небольшая и сделать ее сравнительно просто.

Инфракрасные же и термоматы и того не требуют, достаточно убрать напольное покрытие и уложить нагревательные элементы и обратно уложить покрытие.

Нагрев

Электрические полы обеспечивают равномерный прогрев. У водяных полов в трубопроводах циркулирует вода, которая по мере движения и передачи тепла остывает.

У электрических же используются специальные кабели, которые при движении тока выделяют тепло.

Причем количество выделяемого тепла имеет определенные нормы, что позволяет точно рассчитать мощность этих кабелей.

Протекание в водяных полах

При некачественном соединении трубопроводов, возможно появление течи, которую устранить будет очень сложно.

У электрических систем такого возникнуть не может.

А в случае проблем с работой электрических систем – устранить их будет легче, поскольку добраться до кабеля или термомата значительно проще.

Места установки

Электрические полы можно устанавливать в отдельных комнатах, или к примеру, на балконах или лоджиях.

Скорость прогрева пола

У электрических полов она очень высокая. Температура их буде повышаться уже через пару минут после включения.

Недостатки у электрических полов:

В первую очередь, это увеличенные экономические затраты при использовании такого вида теплых полов, по сравнению с водяными, которые подключаются к общей системе отопления.

В случае с инфракрасными полами, то их невозможно использовать с плиткой, поскольку она будет экранировать тепло.

Еще один немаловажный нюанс – неравномерность теплопотерь.

Возле стен и технологических проемов в комнате потери тепла будут значительно больше, чем в средине ее.

Чтобы это компенсировать, укладка электрических теплых полов производятся специальным образом, так, чтобы ближе к краям отдача тепла было больше, чем в средине комнаты.

Основные факторы, влияющие на выбор

На выбор электрического теплого пола влияет много факторов.

Во-первых, это в каком качестве они будут использоваться – как основное отопление, или как дополнительное.

В качестве основной отопительной системы лучшим будет являться использование кабельной системы.

При использовании такого теплого пола энергозатраты будут несколько меньше, чем при использовании термоматов.

При этом лучшим напольным покрытием для такой системы будет плитка.

Благодаря использованию дополнительной стяжки, прогрев пола будет равномерным. Однако монтаж кабеля значительно труднее, чем термоматов или инфракрасной пленки.

Для использования теплого пола в качестве дополнительного обогрева помещения, а также для обогрева небольших помещений, в которых отсутствует центральное отопление, лучше использовать термоматы или пленку.

При выборе следует учитывать также площадь помещения.

Для эффективного обогрева нужно, чтобы площадь покрытия системой занимала не менее 70% от площади пола комнаты.

При этом нужно учитывать будущее размещение мебели, поскольку под ней размещать систему не желательно и не целесообразно.

Следует определиться с режимами работы системы. Но для этого больше внимания нужно уделять терморегулятору, которым будет управляться теплый пол.

И обязательно следует убедиться в том, что электрическая сеть квартиры или дома выдержит нагрузку при работе системы с максимальной мощностью.

К примеру, при дополнительном обогреве системе нужна мощность от 100 до 160 Ватт на обогрев 1 м.кв. пола.

А при использовании ее в качестве основного отопления уже понадобиться 180 и выше Ватт мощности, в зависимости от используемого типа теплых полов.

Особенности монтажа каждого вида

Теперь о том, что конкретно представляют электрические полы, и как они устанавливаются.

Кабельные полы

Состоят из терморегулятора, к которому подключен кабель. Длина кабеля зависит от предварительных расчетов.

От терморегулятора отходит также провод, на конце которого размещен термодатчик.

Размещается этот датчик тоже в полу, между витками кабеля, в его задачу входит контроль температуры.

Перед прокладкой кабеля, на основную стяжку пола укладывается слой теплоизоляции.

Затем на поверхность изоляции размещается кабель. Укладка его может быть разная, но между витками его обязательно должно быть определенное расстояние.

Затем кабель закрепляется при помощи монтажной ленты и шурупов. При этом нужно вывести контакты от кабеля для подключения терморегулятора.

Затем уложенный кабель вместе с монтажной лентой заливается тонким слоем стяжки.

После ее высыхания на поверхность наносится напольное покрытие.

Останется только подключить кабель к терморегулятору, а его – к системе энергообеспечения.

Термоматы

Состоят из тонкого кабеля, который уже закреплен на специальной сетке.

Их прокладка не требует дополнительных работ. Достаточно демонтировать напольное покрытие и разложить рядами термоматы.

Напольное же покрытие садится на клеевую основу. Причем толщина клея должна быть более 1 см. В таком случае термоматы будут располагаться в клеевом слое.

После монтажа производится подключение термоматов к регулятору.

Инфракрасные полы

Установка инфракрасного теплого пола еще проще. Предварительными работами будет нанесение слоя термоизоляции на основную стяжку пола.

Популярное у читателей — , стоит ли использовать.

Но термостат не может работать без температурного датчика.

По способу размещения температурного датчика различают терморегуляторы, которые производят регулировку по температуре пола, или же по температуре воздуха в комнате.

Помимо этого, терморегуляторы могут оснащаться разными функциями, которые обеспечивают дополнительные удобства при использовании системы.

Следует указать, что данная информация является обобщенной, поскольку каждая из систем электрических теплых полов имеет много своих особенностей и нюансов. Но в дальнейшем мы обязательно расскажем вам про каждую из систем обогрева пола в отдельности.

Выбирая систему для организации основного или дополнительного отопления своего дома, владельцы помещений задаются вопросом: «Как выбрать теплые электрические полы?». Узнать ответ на него помогут простые советы и подробные отзывы о производителях.

Напольные системы обогрева набирают все большую популярность. Из вспомогательного решения для повышения комфортабельности квартир они превратились в полноценный источник отопления для загородной недвижимости. Греющие элементы каждый год модернизируются и совершенствуются. Производители предлагают заказчикам все больше различных мощных отопительных решений, сориентироваться при выборе которых все сложнее. Как же подобрать оптимальную для ваших нужд отопительную конструкцию?

Преимущества электрических теплых полов

• Универсальность конструкции. Возможность использования в жилых и нежилых зданиях в качестве как вспомогательного, так и основного источника отопления.
• Не портят . Все конструктивные элементы скрыты от посторонних глаз, не нарушают целостности и эстетики интерьера.
• Точность регулировки температур. С помощью термостата можно регулировать температуру в помещении с точностью до 0,1 градуса.
• Простота монтажа. Некоторые виды систем можно установить самостоятельно, не прибегая к помощи специалистов.
• Долговечность. При соблюдении правил эксплуатации электрические системы обогрева прослужат не одно десятилетие.

Электрический теплый пол: система, отличающаяся долговечностью

• Равномерный нагрев. Тепло на поверхности распределяется равномерно, что позволяет полноценно прогреть помещение.
• Возможность частичного ремонта. В случае выхода теплого пола из строя можно заменить лишь поврежденный участок, не затрагивая целостность других элементов конструкции.
• Отсутствие дополнительного оборудования. В отличии от водяного пола, для которого потребуется установка котла, для электрического пола не потребуется никаких вспомогательных приборов.
• Безопасность применения. Температура нагревательного элемента не превышает комфортных и безопасных для человека пределов, что исключает вероятность ожогов.

Виды электрических полов в зависимости от типа нагревательного элемента

По типу используемого нагревательного элемента различают следующие виды электрических напольных систем:

• Пленочная. Базовым нагревательным элементом служит пленочный слой. Монтаж такой конструкции требует минимум усилий – пленка укладывается под любое современное напольное покрытие, заливка цементной стяжкой не требуется. Подходит для использования под ламинат, паркет, линолеум. Важно лишь соблюдать температурный режим, рекомендуемый производителем, для каждого отделочного материала. Популярностью пользуются 2 варианта исполнения теплого пола:

1. Углеродная пленка. Лавсановая пленка, между двумя слоями которой проложена сетка из резистивного материала. Выпускается в готовых рулонах, которые можно разрезать на подходящие по размеру полотна. Излучают тепло, преимущественно состоящее из волн инфракрасного диапазона. Такие обогреватели согревают помещение и благотворно воздействуют на весь организм человека, оздоравливая его. Недостатки системы – ее высокая стоимость и вероятность перегрева в зонах с установленной мебелью и техникой.
2. Биметаллические нагреватели. Конструкция из 2 слоев – сплава алюминия и сплава меди. Также излучают волны инфракрасного диапазона и выпускаются в виде разделенных на небольшие секции рулонов. Подходят для обустройства полов плавающего типа, не монтируются в слой плиточной смеси или цемента.

• Нагревательные маты. Нагревательный мат – это уложенный змейкой на сетке из капрона тонкий кабель. Готовые изделия комплектуются термостатом и полностью готовы к укладке. Полотно легко режется на куски подходящих размеров, что позволяет использовать систему в помещениях любой формы и площади. Организовать теплый пол из матов можно на любой стадии строительства, даже когда уровень пола уже выведен, нагревающие элементы очень тонкие и не требуют нанесения слоя цемента.

Схема монтажа нагревательных матов теплого пола: с укладкой справится даже новичок

Монтировать конструкцию предельно просто – с задачей справится даже неопытный специалист. Мат можно уложить непосредственно под ламинат «на сухую» или под плитку, предварительно нанеся на нее тонкий слой специального клея. К недостаткам систем относят их довольно высокую стоимость и возможность использования исключительно в качестве дополнительного, не основного, источника отопления.

• Кабельная. Основой конструкции служит одно- или двужильный кабель. Он укладывается змейкой на металлическую основу монтажной конструкции и покрывается слоем цементной стяжки. Отличается более низкой стоимостью по сравнению с нагревательными матами. Кабель укладывают с разным шагом, обеспечивая поддержку определенной температуры даже в холодных помещениях.

Обустройство системы из кабеля стандартной толщины требует обязательного слоя стяжки, не менее 3 см, поэтому такие полы дольше разогреваются. Тонкий кабель не требует обустройства цементного слоя, сочетает преимущества отопительных матов и кабельных систем. Необходим профессиональный и внимательный подход к монтажу.

Совет. Выбирая подходящую систему с учетом критерия стоимости, рассчитывайте не только цену самого пола, но и затраты на его монтаж и заливку строительной стяжки (если конструкция этого требует).

Кабельная конструкция теплого пола: решение со множеством преимуществ, но требовательное к монтажу

Как правильно выбрать теплый электрический пол

Чтобы определиться с подходящей для вашего дома системой теплого пола, оцените следующие критерии выбора:

1. Энергопотребление. Каждый из типов элементов электрических полов преобразует электрическую энергию в тепловую с весьма высоким КПД, практически один к одному. Однако, несмотря на заявленную производителем эффективность, следует учитывать и степень утепления вашего помещения. В домах с тонкими холодными стенами потери тепла будут весьма значительны, поэтому расход энергии растет пропорционально увеличению количества циклов включения/выключения. В этом случае стоит выбрать наиболее дорогие и мощные системы, которые окупят себя в процессе эксплуатации.
2. Назначение. Для стандартных комнат утепленных зданий со стяжкой подойдут кабельные полы, для ванных предпочтительнее использовать стержневые системы обогрева. В помещениях, где стяжку заливать не планируют, целесообразно установить пленочные полы.
3. Надежность и долговечность. Самыми долговечными признаны кабельные системы, ведущие производители гарантируют до 20 лет бесперебойной их эксплуатации. Стержневые и пленочные полы еще недостаточно протестированы, так как являются относительно новыми продуктами на строительном рынке.
4. Стоимость. Не стоит выбирать самое дешевое решение, ведь вы покупаете систему на долгие годы. В случае ее выхода из строя придется нарушить целостность напольного покрытия, тратиться на строительные материалы и замену вышедших из строя нагревательных элементов. Лучше сразу довериться проверенным производителям. Популярностью пользуются полы марок REHAU, DEVI, CALEO, UNIMAT и демократичные по ценам решения от Теплолюкс.

Выбирать теплый пол следует ориентируясь на тип помещения, производителя и энергопотребление устройства

Выше были приведены основные важные нюансы, на которые следует обратить внимание при покупке теплого пола. Разумеется, бывают индивидуальные случаи, однако, чаще всего, перечисленных характеристик достаточно, чтобы соответствующее им покрытие служило долгие годы.

Совет. Приобретая системы от проверенных производителей вы получаете не только гарантию качества, но и возможность воспользоваться сервисным ремонтом и обслуживанием.

Современные напольные системы обогрева могут полностью заменить привычные стояки и батареи. Со временем появляются все более мощные и простые в монтаже конструкции, которые меняют привычные представления об организации отопления в квартире и доме.

Видео: Как выбрать электрический теплый пол

Приняв решение создать в квартире или доме систему теплых полов, владельцы сталкиваются еще с одной проблемой выбора – какую технологию подогрева нижней части помещений выбрать. Сейчас на рынке существуют есть типы систем. Одни из них работают на воде, другие – за счет электричества. Однако далеко не каждый знает, что есть еще и электро-водяной теплый пол — одна из новейших технологий, которая уже успела завоевать хороший авторитет у многих мастеров и тех, кто опробовал эту систему нагрева пола.

Почему люди до сих пор спорят, какой пол лучше – работающий на воде или на электричестве? Все дело в том, что эти технологии подогрева отличаются друг от друга особенностями монтажа, имеют определенные недостатки и достоинства. И выбор не всегда удается сделать легко.

Теплый пол — какой лучше?

Особенности водяных полов

Это довольно сложная в отношении установки система, которая работает на таком теплоносителе, как горяча вода. Преимуществом водяного подогрева является то, что данный вид довольно экономен в процессе эксплуатации.

Главный недостаток – сложность и некоторые особенности монтажа. Например, водяной теплый пол не во всех случаях разрешается подключать к системе центрального отопления – для этого необходимо получить разрешение у управляющей компании. В частном доме понадобится установка , что также связанно с особенностями работы этого типа системы нагрева. Сам котел может в зависимости от вида занимать довольно много места в доме, это тоже нужно учитывать при выборе данной системы подогрева.

Также для монтажа системы водяного нагрева теплого пола придется провести большую подготовительную работу. Стоит помнить, что перед вводом в эксплуатацию такого пола цементная стяжка должна хорошо просохнуть.

Особенности электрических полов

Эта система подогрева работает, как нетрудно догадаться, на основе электроэнергии. Тепло, выделяемое специальными кабелями или матами, передается непосредственно финишному напольному покрытию, за счет чего пол становится тактильно приятным, уютным и теплым.

Схема подключения теплого электрического пола

Главное отличие от водяного пола заключается в том, что в этом случае нагрев поверхности происходит всегда одинаково, в то время как вода курсирует по трубам постоянно и до момента очередного подогрева успевает остыть. Это одновременно и достоинство, и недостаток данного типа подогрева.

На заметку! Из-за этой особенности электрополы не всегда можно использовать. Все будет зависеть от того, какое напольное покрытие укладывается, а также от места положения мебели в квартире. Однако места, где стоят шкафы и диваны, во время укладки электрических полов можно просто обойти.

Электрополы подразделяются на пленочные и кабельные. Первый укладывается на поверхность стяжки непосредственно под отделочное покрытие, второй, аналогично водяному полу, заливается стяжкой из цемента.

С помощью и того, и другого типа подогрева полов можно легко оборудовать подогрев в любом доме. Однако выбирать между ними всегда сложно. Но технологии на месте не стоят, и сейчас в продаже есть электро-водяной пол, который совмещает в себе плюсы обоих видов.

Жидкостный электрический пол

Электро-водяной пол – это комбинированный вид системы подогрева, объединяющий достоинства работы и водяного, и электрического типа нагрева.

На заметку! Называть такой пол водяным не совсем правильно. В качестве теплоносителя в некоторых моделях вода не применяется – в трубки закачивается антифриз. Таким образом, правильное название для этой системы теплого пола будет «жидкостный пол».

электро-водяной теплый пол

Этот вид подогрева полов представляет собой систему трубок или одну длинную толстостенную трубку. Когда жидкостная система подогрева включается, происходит нагрев теплоносителя, за счет чего создается определенное давление и начинается кипение антифириза или дистиллированной воды (теплоноситель в разных системах используется разный). Таким образом и происходит выработка тепловой энергии.

Преимущества электро-водяного теплого пола

Чтобы в полной мере оценить все выгоды жидкостного теплого пола, важно знать его достоинства, которые выгодно отличают эту систему от других аналогов. А достоинств у электро-водяных систем перед обычными водяными очень много:

• они не нуждаются в подключении к нагревательному котлу или системе отопления;
• для работы системы не понадобится и насос;
• при монтаже пола не придется устанавливать коллектор и распределительный шкаф;
• объем жидкости, содержащийся внутри системы, невелик, а потому вероятность затопления квартиры или даже сильной протечки оборудования полностью исключена;
• прогрев системы максимально равномерный, жидкость внутри трубки не успевает остыть;
• простота монтажа по сравнению с водяными системами.

Также немалыми преимуществами жидкостная система обладает и перед электрическими:

• так как кабель находится постоянно внутри жидкости, то его перегрев и перегорание исключены в отличие от электрокабеля, просто уложенного в стяжку;
• ремонт жидкостного пола легко произвести. Например, заливку антифриза или замену нагревательного элемента просто осуществить через специальную монтажную коробку. А поврежденное место можно выявить по небольшим пятнам на стяжке;
• тепловая энергия сохраняется не только внутри стяжки, но и в самой трубе, за счет чего эффект нагрева действует дольше.

Если сравнить жидкостные полы с пленочными (которые тоже, по сути, относятся к электрическим), то первые могут применяться в помещении с любыми показателями влажности, что выгодно отличает их от вторых. Также полы на основе жидкостей могут укладываться под абсолютно любое напольное покрытие.

Популярные модели жидкостного электрического пола

Существует две основных модели электро-водяных теплых полов. Это XL Pipe (Корея, фирма Daewoo Enertec) и Unimat Aqua (Корея, фирма Caleo). Они имеют конструктивные отличия.

На заметку! Системы Unimat Aqua производятся также в России. И это стоит помнить при выборе продукции.

Это две абсолютно разные конструкции, которые имеют только общий принцип работы – теплоноситель нагревается от электричества. Но вот нагреватели и механизм подогрева несколько отличаются.

Этот вид подогрева полов представляет собой одну длинную толстостенную трубку диаметром 2 см, которая изготавливается из особого типа полиэтилена. Этот элемент является «емкостью» для теплоносителя, в роли которого выступает антифриз определенной марки. Внутри трубы прокладывается семижильный кабель в тефлоновой облицовке, изготовленный из хромоникелевого металла. Труба запаяна с обоих концов, благодаря чему циркуляции теплоносителя не происходит, что, в свою очередь, позволяет исключить необходимость приобретения какого-либо другого оборудования.

На заметку! Примерное потребление электроэнергии этой системой составляет 14, 5 ватт/м 2 .

Подогрев за счет жидкостной системы происходит быстро и равномерно, позволяет обеспечить разогрев всей поверхности финишного покрытия. При этом остывает такой пол очень долго. К достоинствам жидкостного пола можно отнести и то, что он не боится давления снаружи, то есть на финишное покрытие, где лежит такая система, можно смело ставить мебель – вреда подогреву она не принесет.

Монтаж XL Pipe производится внутрь стяжки, вернее, уложенная система заливается цементным раствором около 4-5 см толщиной. Укладка труб производится по определенной схеме. Для монтажа также потребуются терморегулятор, . При этом каких-то особенностей установки этих элементов нет – они монтируются точно так же, как и при обустройстве других типов обогрева. Разве что терморегулятор придется приобрести определенный, предназначенный именно для жидкостных электрополов. Также пригодится и монтажная коробка 12х12х14 см.

Система XL Pipe – это надежность, безопасность и экологическая чистота в одном типе оборудования. Гарантийный эксплуатационный срок составляет 10 лет, но в целом пользоваться системой при правильном монтаже можно около 50 лет.

Таблица. Характеристики и стоимость полов XL Pipe.

Модель	Длина, м	Мощность, Вт	Стоимость, руб.
DW-010	14	560	5400
DW-015	21	840	8000
DW-020	28	1120	10700
DW-025	35	1400	13400
DW-030	42	1680	15300
DW-040	56	2240	21300
DW-050	70	2800	24300
DW-060	84	3360	28000

Достоинства XL Pipe

Эта система нагрева полов отличается определенными достоинствами:

• она не является источником электромагнитных излучений;
• практически не нуждается в установке дополнительного оборудования;
• не перегревается и не оказывает негативного воздействия на финишное покрытие;
• позволяет ставить на себя мебель;
• ремонтопригодна;
• экономична (затраты на электричество в среднем на 20-30% ниже, чем при использовании электрического подогрева полов);
• относительно простой монтаж.

Монтаж XL Pipe своими руками

Шаг 1. Основание чернового пола подготавливается – очищается от мусора, все трещины и неровности исправляются. Далее на поверхность укладываются плиты экструдированного пенополистирола толщиной 5 см для теплоизоляции.

Шаг 2. Плиты крепятся специальными «зонтами». Предварительно в плитах проделываются отверстия для крепежного материала, далее в них вставляются дюбели-зонты.

Шаг 3. Поверх пенополистирольных плит укладывается армирующая сетка с ячейкой 10-20 см.

Шаг 4. Отдельные части сетки соединяются между собой вязальной проволокой.

Шаг 5. Греющий кабель распаковывается и проверяется на соответствие сопротивлению.

Шаг 6. Раскладка трубы XL Pipe на поверхности пола производится от монтажной коробки по выбранной схеме с шагом 20-30 см. Фиксируется труба при помощи пластиковых хомутов на армирующей сетке.

Шаг 7. От терморегулятора к распределительной коробке подводится питающий кабель.

Шаг 8. Провода, отходящие от трубы, соединяются с кабелем питания. Провода могут соединяться специальными клеммами.

Шаг 9. Провод заземления соединяется с армирующей сеткой.

Шаг 10. На расстоянии 5 см от трубки системы крепится датчик температуры.

Шаг 11. Монтажная коробка закрывается крышкой, швы которой уплотняются герметиком. Все, укладка и монтаж закончены, осталось только произвести заливку системы цементной стяжкой и дождаться ее высыхания.

Видео – Монтаж XL Pipe без стяжки на деревянный пол

Капиллярный теплый пол Unimat Aqua

Система Unimat Aqua несколько отличается от XL Pipe. Вместо одной толстой трубки она имеет в своей структуре большое количество трубочек мелкого диаметра. Именно поэтому система и называется капиллярной. Она подключается к специальному прибору мощностью около 2,4 кВт, за счет которого происходит подогрев теплоносителя и выделение тепловой энергии. Система замкнутая, давление в ней создается при помощи этого же прибора. Система также не нуждается в установке дополнительного нагревательного оборудования.

На заметку! Объем жидкости внутри системы Unimat Aqua – не более 6 л. Теплоносителем выступает дистиллированная вода.

Площадь нагрева одной системой – около 20 м 2 . Именно поэтому она не используется для просторных помещений, хотя в одной комнате может быть установлено несколько Unimat Aqua. Срок службы – около 5 лет.

Unimat Aqua представлена двумя типами – базовым и дополнительным. Первый в составе имеет блок управления, монтажный набор и два отрезка соединительной трубы. Из всего этого и формируется небольшой трубопровод. Дополнительный набор представляет собой мотки трубок мелкого диаметра, количества которых хватает на обогрев площади 10-20 м 2 . Также для монтажа применяются , крепежные элементы для трубок и отражающий тепловую энергию материал. Для заливки стяжки применяется стандартная цементная смесь.

Главное преимущество этой системы заключается в многофункциональном блоке управления, который может:

• определять и контролировать температуру в помещении или нагрев теплоносителя;
• задавать время включения и отключения системы подогрева.

Система полностью безопасна и может устанавливаться даже в бане. Но определенный недостаток у Unimat Aqua есть — он аналогичен системе водяного пола. Теплоноситель поступает от блока нагрева с более высокой температурой, постепенно остывает, а потому нагрев полов будет неравномерным.

Таблица. Характеристик Unimat Aqua.

Монтаж теплого пола Unimat Aqua Caleo

Шаг 1. Поверхность чернового пола тщательно очищается от мусора, все неровности удаляются.

Шаг 2. Выбирается место установки терморегулятора на стене.

Шаг 3. В черновом основании или стяжке делается штроба для укладки температурного датчика.

Шаг 4. Производится укладка теплоотражающего материала. Листы между собой соединяются скотчем либо крепятся на основании степлером.

Шаг 5. Система подогрева пола раскладывается по поверхности с той стороны, где планируется установка терморегулятора.

Шаг 6. Там, где мат необходимо повернуть, один соединительный провод разрезается. Полоса разворачивается на 180 градусов. Трубки не должны пересекаться друг с другом.

Внимание! Разрез нужно производить только посередине силового провода. Максимальная длина полосы не должна быть более 25 м.

Шаг 7. Система при помощи скотча приклеивается к поверхности теплоотражателя.

Шаг 8. Используются монтажные провода для соединения матов между собой. Для этого концы зачищаются от изоляции в месте разреза. На данное место устанавливается гильза, она зажимается обжимными клещами.

Шаг 9. На провод надевается термоусаживаемая трубка. Соединяется силовой провод с соединительным. Гильза обжимается и нагревается специальным феном. Гильза закрывается трубкой, которая затем нагревается и усаживается.

Шаг 10. Далее производится подключение системы к терморегулятору. Полоса Unimat Aqua крепится к нему с помощью соединительного провода и специальных зажимов регулятора. Подключение производится согласно схеме, находящейся в комплекте с терморегулятором.

Шаг 11. В теплоотражателе вырезаются отверстия для связи будущей стяжки с основанием пола.

Шаг 12. Производится установка датчика температуры, уложенного внутри гофрированной трубки. Она располагается вдоль стержней системы.

датчик для теплого пола

Шаг 13. Проверяется работоспособность системы в течение 15 минут.

Шаг 14. Система заливается цементной смесью, формируется стяжка.

Видео – Монтаж пола Unimat Aqua

Жидкостные или водяные электрополы – отличная альтернатива другим видам подогрева. Она удобны в использовании, практичны и хорошо выполняют свои функции. Использование таких систем придаст квартире или дому уют, сделав напольное покрытие теплым и приятным.
