Элеваторные системы. Принцип работы элеваторного узла. Составляющие элеваторного узла системы отопления

Каждое здание, будь то частный дом или многоэтажная квартира, оборудывается несколькими системами жизненного обеспечения. Одной из них является система отопления. Жители многоэтажных домов могут удивиться, но в их подвальном помещении находится особое место, которое и называется тепловой узел или пункт учёта тепла. В этой статье мы детальней поговорим о нем.

Вы узнаете, что же такое узел учета тепловой энергии, для чего он нужен, как он функционирует, и кто может его обслуживать.

Раскрываем завесу — что такое УУТЭ

Для тех, кто впервые слышит этот термин, мы объясним его значение. УУТЭ — это не просто прибор, а комплекс оборудований. Монтаж каждого из них нужен для того, чтобы предоставлять принципиальный учет и регулирование энергии, регулировки объема теплоносителя внутри. Системы регистрирует и выполняет контроль параметров. Установка такого оборудования выполняется на трубы отопления в подвале многоэтажного дома.

Вот основные элементы оборудования:

Вычислитель.
Запорная арматура.
Датчики индикации давления и температуры в системе.
Преобразователи давления, расхода и температуры.

Для чего же нужна такая система? Все это были технологические данные, если говорить просто, то тепловой узел учета устанавливается на вводе труб в дом. Его основная задача — менять параметры внутреннего теплоносителя. Что это значит? Прежде чем теплоноситель попадет к вам в отопительный прибор (конвектор или радиатор), то тепловой узел начинает снижать его давление и температуру. Вы замечали, что трубы отопления в доме всегда одной температуры, вы не сможете о них обжечься. Это даже полезно не только для вас, но и для всей отопительной системы. В наше время трубопровод из металлического меняют на полипропиленовый или металлопластиковый. Они не любят повышенной температуры и высокого давления.

Вот некоторые регламентированные режимы работы узла учета тепловой энергии:

110/70;
130/70;
150/17.

Что значат эти цифры? Они указывают на максимально и минимально допустимые температурные показатели теплоносителя в трубах. Каждый узел оборудывается прибором учета тепла.

Виды схем установки тепловых узлов

Становится понятно, что тепловой узел в многоквартирном доме находится в подвале, где и начинается подача тепла в каждую квартиру. Схема теплового узла указана на этом фото.

Как видно из картинки, это элеваторная схема. Ее можно назвать самой простой и не дорогостоящей. Но, недостатком этой системы является то, что выполнять регулировку температуры в трубах невозможно. В связи с этим возникают некоторые неудобства у конечных потребителей. Тепловая энергия перерасходуется при оттепели за отопительный сезон. Основная делать такой схемы — это элеватор. А перед ним может быть установлен редуктор понижения давления. А сам элеватор служит для того, чтобы подмешивать остывший теплоноситель к горячему. На его выходе создается разряжение, что и служит основой работы. За счет этого разряжения, в элеваторе теплоноситель находится под меньшим давлением, поэтому и происходит смешивание.

Но, есть еще одна схема установки системы. Она работает на основе теплообменника. Вы можете увидеть ее на этом фото.

Благодаря тому, что тепловой пункт подключается через этот самый теплообменник, теплоноситель внутри дома и теплоноситель из теплотрассы разделяется. А за счет этого разделения, предоставляется возможность его выполнять его подготовку. Для этой цели используются присадки и фильтрация. Именно эта схема открывает большие двери для регулирования температуры и давления теплоносителя в трубах. Почему это важно? Дело в том, что схема на основе теплообменника позволяет снижать растраты на отопление.

Если говорить о подмешивании теплоносителя, то для такой системы оно выполняется за счет термостатических клапанов. Особенностью использования является и то, что жильцы могут позволить себе использование алюминиевых радиаторов. Только вот есть небольшой нюанс — при некачественном теплоносителе внутри системы, срок службы радиаторов снижается. Естественно, что вы не сможете осуществлять контроль качества теплоносителя внутри. Вот почему лучше не рисковать и довольствоваться биметаллическими или чугунными радиаторами.

Обратите внимание! При подключении ГВС через теплообменник, появляется возможность контроля давления внутри и температуры воды. Хочется отметить, что некоторые управляющие, что любят наживаться на добросовестных плательщиках, могут заниматься обманом жильцов дома. Как? Занижая температуру воды всего лишь на несколько градусов. На выходе получается, что потребители не замечают этого отличия, однако, беря во внимание весь дом, можно сделать вывод, что управляющие смогут заработать несколько десятков тысяч рублей всего за один месяц.

Обслуживание узла учета энергии

А может ли любой жилец многоэтажного дома выполнять обслуживание узлов учета тепловой энергии? Нет. Если говорить о монтаже или же об обслуживании системы учета энергии, то всем этим занимается специально обученный персонал, прошедший инструктаж и допущенный к выполнению этих работ. Все дело в том, что такое место является помещением повышенной опасности. Мало того что вы можете причинить вред оборудованию, заплатив несколько десятков тысяч, так еще и сами пострадаете.

Вот почему не стоит заходить вовнутрь и из любопытства «мастерить» все по-своему. Не рискуйте своим здоровьем. При возникновении каких-либо проблем, лучше сразу сообщить в соответствующие инстанции. А чтобы более подробно ознакомиться с системой учета тепловой энергии, вы можете рассмотреть это видео.

Заключение

Из этой статьи вы могли больше узнать о том, что такое тепловой узел и система учета тепла. Как видите, это обязательная вещь для многоэтажных домов. Благодаря контролю температуры теплоносителя внутри, можно отрегулировать ее до оптимального показателя. Это позволит сэкономить средства на отоплении и продлить эксплуатационный срок ваших отопительных приборов. Кроме того, хочется сказать, что устанавливать такие узлы можно и для частного дома, если он подключен к централизованному отоплению. Хотя система обойдется вам в копеечку, но вы сможете обеспечить максимальный уровень комфорта в дальнейшем.

Обеспечить в квартирах многоэтажных домов оптимальную температуру в зимнее время можно только путем подачи в радиаторы горячего теплоносителя. Нагрев воды до рабочих показателей осуществляется с помощью специального теплового узла – элеватора, установленного в подвальном помещении дома или в котельной. О том, что это за приспособление и как оно функционирует, расскажем далее в статье.

Как работает элеваторный узел

Прежде чем разбираться с устройством элеваторного узла, отметим, что данный механизм предназначен для соединения конечных потребителей тепла с тепловыми сетями. По конструкции тепловой элеваторный узел представляет собой своего рода насос, который входит в систему отопления наряду с запорными элементами и измерителями давления.

Элеваторный узел отопления выполняет несколько функций. В первую очередь, он перераспределяет давление внутри системы отопления, чтобы вода конечным потребителям в радиаторы поставлялась с заданной температурой. При прохождении по трубопроводам от котельной до квартир, количество теплоносителя в контуре возрастает практически вдвое. Это возможно только, если есть запас воды в отдельном герметичном сосуде.

Как правило, из котельной подается теплоноситель, температура которого достигает 105-150 ℃. Такие высокие показатели недопустимы для бытовых целей с точки зрения безопасности. Максимальная температура воды в контуре согласно нормативным документам не может превышать 95 ℃.

Примечательно, что в СанПин в настоящее время установлен норматив температуры теплоносителя в пределах 60 ℃. Однако с целью экономии ресурсов активно обсуждают предложение снизить этот норматив до 50 ℃. Согласно экспертному заключению разница не будет ощутима для потребителя, а в целях дезинфекции теплоносителя ее каждые сутки нужно будет прогревать до 70 ℃. Тем не менее, данные изменения в СанПин еще не приняты, поскольку нет однозначного мнения насчет рациональности и эффективности такого решения.

Схема элеваторного узла отопления позволяет привести температуру теплоносителя в системе до нормативных показателей.

Этот узел позволяет избежать следующих последствий:

слишком горячие батареи при неосторожном обращении могут привести к ожогам кожных покровов;
не все отопительные трубы рассчитаны на длительное воздействие высокой температуры под давлением – такие экстремальные условия могут привести к преждевременному их выходу из строя;
если разводка выполнена из металлопластиковых или полипропиленовых труб, она не рассчитана на циркуляцию горячего теплоносителя.

Преимущества элеватора

Некоторые пользователи утверждают, что схема элеватора является нерациональный, и намного проще было бы подавать потребителям теплоноситель меньшей температуры. В действительности же такой подход предусматривает увеличение диаметра магистральных трубопроводов для подачи более холодной воды, что приводит к дополнительным расходам.

Выходит, что качественная схема теплового отопительного узла дает возможность смешивать с подающим объемом воды долю воды из обратки, которая уже успела остыть. Несмотря на то, что отдельные источники элеваторных узлов отопительных систем относятся к старым гидравлическим агрегатам, по факту они являются эффективными в работе. Имеются и более новые агрегаты, пришедшие на замену схем элеваторного узла. Такая схема теплоснабжения многоквартирного дома более эффективна и экономична.

К ним относятся следующие типы оборудования:

теплообменник пластинчатого типа;
смеситель, оснащенный трехходовым клапаном.

Как работает элеватор

Изучая схему элеваторного узла системы отопления, а именно то, что он собой представляет и как функционирует, нельзя не отметить схожесть готовой конструкции с водяными насосами. При этом для работы не требуется получение энергии из иных систем, а надежность можно будет наблюдать в конкретных ситуациях.

Основная часть приспособления с внешней стороны похожа на гидравлический тройник, установленный на обратке. Через простой тройник теплоноситель спокойно попадал бы в обратку, минуя радиаторы. Такая схема теплоузла была бы нецелесообразной.

В обычной схеме элеваторного узла отопительной системы имеются такие детали:

Предварительная камера и подающая труба с установленным на конце соплом определенного сечения. Через нее подается теплоноситель из обратной ветки.
На выходе встроен диффузор. Он предназначен для передачи воды к потребителям.

На данный момент можно встретить узлы, где сечение сопла корректируется электроприводом. Благодаря этому можно автоматически подстраивать приемлемую температуру теплоносителя.

Подбор схемы узла отопления с электроприводом делается исходя из того, чтобы можно было изменять коэффициент смешения теплоносителя в пределах 2-5 единиц. Этого нельзя будет добиться в элеваторах, в которых сечении сопла нельзя изменять. Получается, что системы с регулируемым соплом дают возможность в значительной степени сократить средства на отопление, что очень актуально в домах с центральными счетчиками.

Принцип работы схемы теплового узла

Рассмотрим принципиальную схему элеваторного узла – то есть схему его работы:

горячий теплоноситель подается из котельной по магистральному трубопроводу к входу в сопло;
перемещаясь по трубам небольшого сечения, вода постепенно набирает скорость;
при этом образуется несколько разряженная область;
образовавшийся вакуум начинает подсос воды из обратки;
однородные турбулентные потоки сквозь диффузор поступают к выходу.

Если в системе отопления применяется схема теплового узла многоквартирного дома, то ее эффективную работу можно обеспечить только при условии, что рабочее давление между подающим и обратным потоками будет больше расчетного гидросопротивления.

Немного о недостатках

Несмотря на то, что тепловой узел имеет много преимуществ, есть у него и один существенный недостаток. Дело в том, то элеватором невозможно регулировать температуру выходящего теплоносителя. Если измерение температуры воды в обратном трубопроводе показывает, что она слишком горячая, необходимо будет ее понизить. Осуществить такую задачу можно только путем уменьшения диаметра сопла, однако, это не всегда возможно ввиду конструкционных особенностей.

Иногда тепловой узел оборудуют электроприводом, с помощью которого удается подкорректировать диаметр сопла. Он приводит в движение основную деталь конструкции – дроссельную иголку в виде конуса. Эта игла перемещается на заданное расстояние в отверстие по внутреннему сечению сопла. Глубина перемещения позволяет изменять диаметр сопла и тем самым контролировать температуру теплоносителя.

На валу может быть установлен как привод ручного типа в виде рукоятки, так и электрический дистанционно управляемый двигатель.

Стоит отметить, что установка такого своеобразного регулятора температуры позволяет модернизировать общую систему отопления с тепловым узлом без существенных финансовых вливаний.

Вероятные неполадки

Как правило, большинство неполадок в элеваторном узле возникает по следующим причинам:

образование засора в оборудовании;
изменения в диаметре сопла в результате эксплуатации оборудования – увеличение сечения усложняет регулировку температуры;
засоры в грязевиках;
выход из строя запорной арматуры;
поломки регуляторов.

В большинстве случаев выяснить причину неполадок достаточно просто, поскольку они сразу отражаются на температуре воды в контуре. Если перепады и отклонения температуры от нормативов незначительны, что, вероятно, имеет место зазор или же сечение сопла несколько увеличилось.

Перепад в температурных показателях более 5 ℃ свидетельствует о наличии проблемы, решить которые могут только специалисты после проведения диагностики.

Если в результате окисления от постоянного контакта с водой или непроизвольного сверления возрастает сечение сопла, нарушается балансировка всей системы. Такой изъян нужно как можно быстрее исправить.

Стоит отметить, что в целях экономии финансов и использования отопления более эффективно, на тепловых узлах могут устанавливать электросчетчики. А приборы учета горячей воды и тепла дают возможность дополнительно снизить расходы на коммунальные платежи.

Подача теплоносителя в отопительные приборы жилых помещений должна производиться в соответствии с расчётными параметрами и техническими характеристиками. Большие расстояния транспортировки и особенности климата требуют создания определённого теплового режима, в большинстве случаев не позволяющего прямую подачу в квартиры. Необходима система настройки температуры теплоносителя, обеспечивающая соответствие его параметров и возможностей трубопроводов и радиаторов. Рассмотрим элеваторный узел системы отопления, являющийся основным элементом регулировки общего теплового режима многоквартирного дома.

Что такое элеваторный узел системы отопления

Магистральные сети теплоснабжения работают на трёх основных режимах:

95°/70°
130°/70°
150°/70°

Первое число обозначает температуру теплоносителя в прямом трубопроводе, второе – в обратном. Транспортировка теплоносителя производится на значительные расстояния, поэтому температура устанавливается с расчётом потерь тепловой энергии при движении и с поправками на климатические или погодные условия. Отсюда и три варианта подачи теплоносителя - если постоянно греть воду до максимального значения, увеличится расход топлива, поэтому режимы нагрева меняют в зависимости от внешних условий.

Согласно санитарным нормам и техническим характеристикам бытового теплового оборудования, верхний предел температуры теплоносителя не должен превышать 95°. Если вода нагрета до 130° или 150°, её надо охладить до установленного значения. Причин для этого имеется несколько:

Большинство приборов отопления не способны работать с перегретой водой - чугунные радиаторы становятся хрупкими, алюминиевые могут выйти из строя или перестают держать давление системы.
Трубопроводы, используемые для подводки теплоносителя в квартирах, также имеют ограничение по температуре, например, для пластиковых труб установлен температурный порог в 90°.
Слишком горячие отопительные приборы опасны для людей, в особенности для детей.

Перегретая вода не превращается в пар только потому, что внутри трубопроводов нет такой возможности. Требуется отсутствие давления и наличие свободного пространства, чего в трубе не может быть. Потери температуры при транспортировке несколько меняют тепловой режим теплоносителя, но необходимость его охлаждения до рабочих значений остаётся. Вопрос решается путём подмешивания охлаждённой воды из обратного трубопровода до получения заданной температуры, подходящей для использования в приборах отопления. Смешивание воды происходит в специальных механических устройствах - элеваторах. Они работают в окружении сопутствующих элементов, называемых окружением элеватора, а весь узел смешивания называется элеваторным узлом.

Принцип работы и устройство

Элеватор представляет собой стальной или чугунный корпус, имеющий три патрубка (два входных и один выходной), напоминая обычный тройник.

Теплоноситель поступает в корпус и проходит через сопло, отчего его давление падает. Это вызывает подсос обратки из трубопровода в камеру смешивания, обеспечивающий циркуляцию в системе отопления. Потоки, перемешиваясь, приобретают заданную температуру, затем через диффузор направляются в систему отопления квартиры. Обычный элеватор представляет собой чисто механическое устройство, что максимально упрощает его использование. Настройка производится путём изменения диаметра сопла, которое создаёт определённое давление в камере смешивания, изменяя режим подсоса обратки. При этом разница давлений прямого и обратного трубопроводов не должна превышать 2 бар. Для получения правильного результата требуется точный расчёт диаметра сопла, поскольку это единственный элемент, подлежащий каким-либо изменениям. В остальном элеватор - цельная отливка из чугуна, относительно недорогая, надёжная и очень простая в работе и обслуживании. Эти причины вызвали широкое распространение элеваторов в системах отопления многоквартирных домов.

Существуют более сложные конструкции элеваторов с возможностью изменения диаметра сопла. Эти устройства более дорогие и сложные, но позволяют на ходу изменять режим работы системы отопления в зависимости от давления и температуры теплоносителя в магистрали. Проход теплоносителя регулируется конусообразным стержнем - иглой, которая перемещается в продольном направлении и открывает или закрывает просвет сопла, изменяя режим работы элеватора и всей системы. Существуют прибор с сервоприводом, который на ходу способен регулировать просвет по сигналу с датчиков температуры или давления, что позволяет организовать точную настройку работы в автоматическом режиме. Такие устройства более дорогие и требуют повышенного внимания и ухода, но создают массу новых возможностей регулировки системы.

Схема элеваторного узла системы отопления

Самостоятельная работа элеватора невозможна. В состав элеваторного узла входят различные элементы:

Задвижки (в последнее время на смену приходят шаровые краны, более удобные и надёжные в эксплуатации).
Грязевики.
Манометры.
Термометры.
Соединительные элементы (фланцы или переходники).

Принципиальную схему элеваторного узла можно рассмотреть на рисунке:

Элеваторный узел в системе отопления: 1- запорная арматура (задвижка); 2 - грязевик; 3 - элеватор водоструйный; 4 - манометр; 5 - термометр

Основными элементами являются задвижки, позволяющие регулировать параметры прямого и обратного потока. Грязевики - это устройства, отделяющие механические включения в виде мелкого мусора или грязи. Они подлежат периодической очистке, заполнение грязевиков опасно и может вывести из строя элементы, расположенные далее по пути следования потока. Остальные элементы - манометры и термометры - являются контрольными и позволяют вести наблюдение за текущим режимом системы отопления.

Размеры элеваторного узла

Элеваторы изготавливаются в нескольких типоразмерах, соответствующих величине и потребностям системы отопления дома или подъезда многоквартирного дома:

Таблица зависимости номера элеватора от его размера

Подбор элеватора производится по сочетанию различных параметров - температуры, давления в системе, пропускной способности трубопроводов, присоединительным размерам и т.п. Большинство приборов выбирается исходя из диаметра труб, питающих систему отопления. Важно обеспечить соответствие диаметра питающих трубопроводов и размеров патрубков элеватора, чтобы прибор не оказался своеобразной диафрагмой, снижающей пропускную способность и давление в системе. Кроме того, на эффективность работы влияет размер сопла, подлежащий тщательному расчёту. Формулы расчёта имеются в сети, но самостоятельно его производить, не имея опыта и подготовки, не рекомендуется. Проще всего использовать онлайн-калькулятор, который можно отыскать в сети Интернет. Полученный результат целесообразно проверить на другом калькуляторе, чтобы получить более корректный результат.

Как обслуживать

Работа элеватора основана на действии физических законов, поэтому каких-либо движущихся или вращающихся деталей его конструкция не предусматривает. Даже в более сложных конструкциях с изменяющимся размером сопла перемещается специальная игла, увеличивающая или уменьшающая проход для теплоносителя (по принципу действия пульверизатора), не имеющая высокой скорости перемещения. Поэтому весь уход за устройством заключается в своевременной очистке от загрязнений, удалении грязи, понемногу набивающейся из-за низкого качества теплоносителя. Периодической замене подлежат сопла, которые испытывают нагрузки при воздействии с потоком горячей воды и первыми выходят из строя. Проверка диаметра и состояния сопла производится ежегодно, замена осуществляется при наступлении необходимости - сильной изношенности детали, чрезмерном увеличении или уменьшении пропускной способности. Также необходимо следить за герметичностью фланцевых соединений, вовремя менять прокладки и сальники.

Достоинства и недостатки

К достоинствам элеваторного управления температурой в системе отопления относятся:

Простота устройства, способность сохранять постоянный коэффициент эжекции теплоносителя, что означает постоянную температуру смеси, идущей в систему отопления.
Надёжность, способность работать в сложных условиях.
Малое количество деталей, подлежащих замене.
Нет необходимости подключения электропитания.
Совмещение двух функций - смесителя и циркуляционного насоса, при простоте конструкции.
Бесшумность работы.

Имеются и недостатки:

Необходимость обеспечить разницу между давлениями прямой и обратной линий в пределах 2 бар.
Способность работать в единственном режиме без замены сопла (кроме регулируемых приборов).
Малый КПД, вынуждающий увеличивать напор теплоносителя перед элеваторным узлом (это особенно актуально при использовании в системах отопления частных домов, действующих от собственного котла).
При отказе на магистральной линии происходит остановка циркуляции, следствием которой может стать охлаждение и перемерзание системы.
Нельзя использовать один узел для нескольких зданий.

Недостатки элеваторных систем компенсируются их эффективностью, простотой и надёжностью, что стало причиной повсеместного использования.

Схемы подключения

Элеваторный узел может быть использован в системах с различными специфическими особенностями - однотрубных, автономных или иных линиях теплоснабжения. Принципы подачи теплоносителя, параметры потока не всегда позволяют обеспечить неизменный и стабильный результат на выходе. Для организации нормального теплоснабжения квартир или корректировки параметров потока, поступающего из магистральной сети, используются различные схемы подключения элеваторных узлов. Все они нуждаются в наличии дополнительного оборудования, иногда в достаточно больших объёмах, но результат, который достигается вследствие этого, компенсирует понесённые расходы. Рассмотрим существующие схемы подключения:

С регулятором расхода воды

Расход воды является основным фактором, делающим возможной регулировку режима обогрева помещений. Изменения расхода вызывают колебания температуры в жилых комнатах, что недопустимо. Вопрос решается установкой перед узлом смешивания регулятора, обеспечивающего постоянный расход воды и стабилизирующего тепловой режим.

Схема элеваторного узла смешения с регулятором расходом: 1 - подающая линия тепловой сети; 2 - обратная линия тепловой сети; 3 - элеватор; 4 - регулятор расхода; 5 - местная система отопления

Особенно важным такое решение становится в однотрубных системах, где имеется нагрузка в виде ГВС, дестабилизирующая расход горячей воды и создающая существенные колебания во время активного водоразбора (утренние и вечерние часы, праздничные и выходные дни). При этом данная схема не способна исправить ситуацию при изменениях температуры теплоносителя в магистральной линии, что является её недостатком, хоть и не слишком существенным. Падение температуры теплоносителя в питающих трубопроводах означает аварию на ТЭЦ или ином пункте нагрева, а это случается редко.

С регулирующим соплом

Схема подключения элеваторного узла с возможностью регулировки пропускной способности сопла позволяет оперативно реагировать на изменения параметров теплоносителя в магистральной линии.

Схема элеваторного узла с регулирующей иглой: 1 - подающая линия тепловой сети; 2 - обратная линия тепловой сети; 3 - элеватор; 5 - местная система отопления; 6 - регулятор с иглой, вдвигаемой в сопло элеватора

При этом ручная регулировка малоэффективна, поскольку для этого надо постоянно подходить к элеватору, который обычно расположен в подвальном помещении. Наибольшая эффективность системы с регулируемым соплом достигается при полной автоматизации процесса, с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора. Такая схема позволяет получить дополнительные возможности при настройке режима работы, но необходимость в ней возникает не всегда, а только в перегруженных или нестабильных системах с возможными колебаниями температуры теплоносителя.

Схема элеваторного узла с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора

К недостаткам подобных схем принято относить необходимость изначально обеспечить высокое давление в системе, так как регулировка возможна лишь в пределах параметров потока в магистрали. Кроме того, нагрузки на механику, в частности - на сопло и иглу, создают необходимость постоянного наблюдения и своевременной замены элементов, вышедших из строя.

С регулирующим насосом

Подобные схемы используются при отсутствии достаточного для функционирования элеватора давления в питающих трубопроводах.

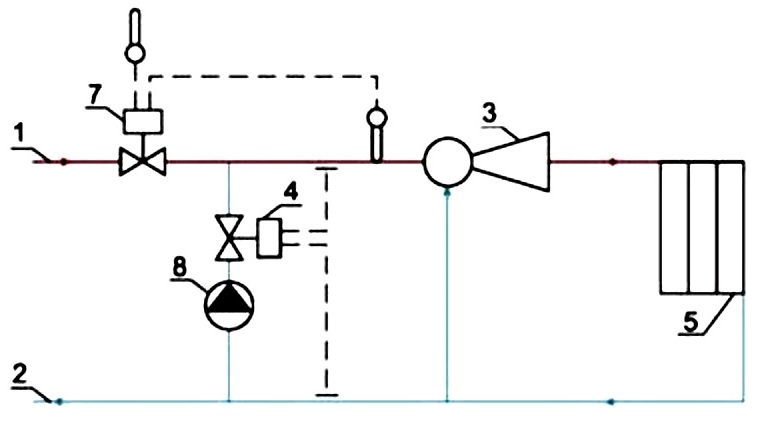

Схема элеваторного узла с корректирующим насосом: 1 - подающая линия тепловой сети; 2 - обратная линия тепловой сети; 3 - элеватор; 4 - регулятор расхода; 5 - местная система отопления; 7 - регулятор температуры; 8 - смесительный насос

Увеличение давления делает возможным применение элеваторного узла в автономных тепловых сетях частного дома, позволяет обеспечить циркуляцию теплоносителя при исчезновении давления в магистрали. Насос устанавливается перед элеватором или на перемычке между прямым и обратным трубопроводами перед входом в элеватор. Для обеспечения нормального режима работы в дополнение к насосу требуется использовать регулятор температуры, а также необходимо подключение электропитания.

Основные неисправности

Возможные неисправности обычно связаны с выходом из строя сопла под агрессивным воздействием горячей воды. Также случаются засорения грязевиков, поломки запорной арматуры или регуляторов. Все эти неисправности связаны со сложными условиями работы оборудования - давление воды и её температура способствуют быстрому разрушению металла, возникновению электрохимической коррозии. При появлении признаков неисправностей, которые обычно выражаются в колебаниях температуры, изменении режима нагрева и прочих неустойчивых явлениях, необходимо произвести ревизию устройства, заменить сопло, прочистить грязевики, заменить или отрегулировать заслонки. В целом, работа элеваторных узлов вполне стабильна и особых проблем не создаёт.

Элеватор - простое и надёжное устройство, способное функционировать в стабильном режиме и не нуждающееся в использовании электроэнергии. Эти причины обусловили повсеместное использование подобного оборудования, которое понемногу начинает уступать место более современным устройствам, созданным на основе того же элеватора, но с расширенными возможностями. Однако, применение простых механических приборов не прекращается, их надёжность и дешевизна до сих пор привлекательны для пользователей.

1.
2.
3.
4.

Как известно, отопление – это незаменимая система для абсолютно любого жилого помещения. Однако далеко не все хозяева знают, что очень важными составляющими всех систем теплоснабжения являются такие механизмы, как элеваторные узлы системы отопления. Это оборудование играет важную роль в процессе нагрева теплоносителя, поэтому следует более подробно рассмотреть, что такое элеваторный узел отопления, а также некоторые его характеристики и свойства.

Принцип устройства элеваторного отопительного узла

Элеваторный узел отопления – это особый механизм, служащий для обеспечения всей отопительной системы теплоносителем и для его правильного распределения по всему помещению. Принцип его работы заключается в следующем: к конкретному помещению идет горячая вода в качестве источника отопления, а на отводе она выходит уже в меру охлажденной.

Чтобы оборудовать такой агрегат, необходимо, в первую очередь, иметь следующие элементы:

система труб, отвечающая за подачу. На этом участке теплоноситель поступает в нужное помещение;
трубы отвода. Здесь осуществляется вывод уже охлажденной воды, которая возвращается обратно в котельную.

Для нескольких домов принято создавать специальные камеры тепла, в которых не только происходит распределение горячей воды между постройками, но и монтируется особая арматура, отсекающая трубопроводы. Кроме того, такие камеры обычно оснащены специальными дренажными механизмами, призванными опустошать трубы, например, во время выполнения ремонтных работ. Все последующие мероприятия непосредственно зависят от того, какую температуру имеет теплоноситель (прочитайте: " ").

В отечественных отопительных системах существует несколько главных режимов, в которых функционируют котельные:

подача с параметром в 150° и отдача, равная 70°;
те же характеристики с показателями 130° и 70° соответственно;
еще один вариант – 95° и 70°.

То, в каком режиме функционирует котельная, зависит, в первую очередь, от климатических условий в конкретном регионе. Это значит, для менее холодных областей подойдет параметр 130°/70°, в то время как в регионах с более суровым климатом потребуется показатели 150°/70°.

Учитывать данные режимы следует для того, чтобы помещение не перегревалось слишком сильно и в нем можно было находиться, не испытывая никакого неудобства.

Нельзя не отметить и тот факт, что наибольшей эффективностью работы котельные агрегаты отличаются в том случае, если они функционируют на максимальной степени нагрузки. Теплоноситель, подводимый к тому или иному жилому помещению, впоследствии регулируется уже посредством такого механизма, как элеваторный тепловой узел.

Состоит этот элемент из следующих функциональных частей:

температурный датчик, отображающий параметры наружного и внутреннего воздуха;
сервопривод;
исполнительная система, оборудованная клапаном.

Подобные устройства, как правило, оснащаются специальными приборами, учитывающими тепловую энергию в каждом конкретном помещении. Благодаря этому появляется возможность сэкономить значительную часть финансовых средств. Сравнивая элеватор в системе отопления и подобные усовершенствованные механизмы, стоит сказать, что последние отличаются большей надежностью и более долгим эксплуатационным сроком.

При этом в том случае, если температура носителя тепла не превышает параметр в 95°, то основной работой является правильное распределение тепловой энергии по всей системе. Приборы, служащие для этих целей – краны балансировки и коллекторы.

Если температура превышает вышеуказанный показатель, то ее следует снизить. Именно эту функцию и выполняет элеватор системы отопления, который подает к трубопроводу подачи охлажденную воду с трубопровода отдачи. Отрегулировать такой механизм совсем не сложно, но для этого очень важно выполнить грамотный расчет элеватора отопления.

Функциональные характеристики элеваторного узла отопления

Как уже упоминалось выше, схема теплового узла с элеватором предусматривает охлаждение горячего носителя тепла до заданного показателя, после чего эта вода поступает в отопительные радиаторы в жилых помещениях.

Две основные функции, которые выполняет этот механизм в системе отопления, являются следующими:

функция смесителя;
циркуляционная функция.

Кроме того, у данного оборудования существует несколько неоспоримых достоинств, среди которых:

отсутствие проблем с установкой ввиду простоты конструкции;
высокие показатели эффективности;
отсутствие необходимости подключения к электрической сети.

Однако есть у таких механизмов и некоторые отрицательные стороны, среди которых принято выделять следующие:

необходимость проведения высокоточного расчета и подбора оборудования;
отсутствие возможности регулирования температуры воды при ее отводе;
кроме того, схема элеваторного узла отопления предусматривает необходимость соблюдения перепада давления между отдачей и подачей источника тепла (подробнее: " ").

Сегодня такие конструкции получили широкое распространение среди сетей хозяйственного типа ввиду того, что эти устройства хорошо переносят любые непредвиденные изменения режимов температуры и гидравлики. Более того, для их нормального функционирования не требуется постоянное присутствие человека.

Схема элеватора отопления не должна рассчитываться самостоятельно, гораздо правильнее будет доверить эту работу квалифицированным мастерам, поскольку любая ошибка в выполнении расчетов или при подключении может стать причиной неприятных и даже опасных последствий. При желании можно изучить различные фото- и видеоматериалы, подробно описывающие весь процесс монтажа, чтобы в дальнейшем лучше ориентироваться в принципе работы такого оборудования. Читайте также: " ".

В связи с тем, что современные технологии безостановочно развиваются, отопительные системы постоянно оборудуются новыми механизмами, способными улучшить показатели теплофикации. Стоит отметить, что на сегодняшний день существуют приборы, способные обеспечить достойную конкуренцию стандартным отопительным узлам – это аппараты, оборудованные авторегулированием температуры.

Благодаря такому их свойству повышается экономичность потребления энергии, однако стоимость таких агрегатов является все же более высокой. Стоит отметить, что эти устройства не могут функционировать без электричества, при этом время от времени мощность должна быть очень большой.

О том, какие образцы лучше, пока сказать нельзя, так как эти механизмы являются инновационными и появились они на рынке совсем недавно, однако можно с уверенностью сказать, что они уже плотно вошли в современную систему теплоснабжения и все чаще применяются в постройках жилого типа.

Оптимизация работы централизованных отопительных сетей – одна из наиболее острых проблем отечественного жилищно-коммунального комплекса. Ежегодно по пути к потребителю теряются сотни тысяч гигакалорий. Одновременные многие потребители получают чрезмерно горячий теплоноситель. Регулируемый элеваторный узел отопления – эффективное решение для жилых домов и административных зданий. Установка оборудования позволит задать оптимальный температурный режим в теплосети.

Особенность отечественных сетей теплоснабжения – централизация. В подавляющем большинстве населенных пунктов городского типа установлены котельные или ТЭЦ, которые вырабатывают тепло для нескольких прилегающих кварталов. Иногда одна точка обслуживает целый микрорайон.

Теплоноситель подается на значительные расстояния, что обуславливает значительные потери. Кроме того, продолжительность пути горячей воды к конечному потребителю фактически исключает регулировку температуры. Поэтому потери, как и перетопы, неизбежны, если в системе теплоснабжения дома не предусмотрен элеваторный тепловой узел. Данное оборудование позволяет решить следующие проблемы:

способствует сокращению расхода тепла в межсезонье;
обеспечивает перманентный расход теплоносителя в системе независимо от режима работы;
предотвращает аварии в системе при обесточивании или порче оборудования.

Вопрос регулировки подачи тепла особенно остро стоит в осенний и весенний период. ТЭЦ и котельные нагревают воду согласно утвержденному температурному графику. Показатель зависит от температуры окружающей среды. В конечную цифру по Цельсию обязательно закладывают потери при доставке теплоносителя. Однако не учитывается расстояние между котельной и отапливаемыми объектами. В близлежащие дома вода поступит более горячей, чем в здания, находящиеся на удалении.

Если дом оснащен элеваторным узлом, потери будут компенсированы, а излишне горячая вода – охлаждена. В квартирах обеспечивается оптимальная температура. Жильцам не придется открывать окна в режиме проветривания или подключать электрообогреватель, чтобы не дрожать от холода.

ВАЖНО ЗНАТЬ: Современные элеваторные узлы могут быть оснащены системой учета тепла и передачи данных в диспетчерский пункт с помощью средств мобильной связи.

Современный элеваторный узел – сложное инженерное сооружение, требующее профессиональное подхода к монтажу

Как работает тепловой элеваторный узел

В настоящее время на рынке присутствуют элеваторные узлы нескольких видов:

нерегулируемые элеваторы без насоса смешения или с наличием данного элемента;
регулируемые элеваторы с электроприводом.

Предпочтение отдается регулируемым устройствам, т.к. эффективность их работы значительно выше, чем аналогов без возможности оперативного изменения параметров.

Принцип работы элеваторного узла достаточно прост. Оборудование представляет собой смешивающее устройство с узким соплом, через которое под давлением, практически равным входному, теплоноситель подается в домовую сеть.

Основной элемент элеватора – смешивающая камера. Для понижения температуры воды в резервуар поступает носитель из «обратки». Он уже прошел через всю систему и достаточно охладился, чтобы обеспечить необходимую разницу температур.

Поскольку выходное давление из элеватора соответствует показателю на входе, а цикл оборота носителя значительно сокращается, вода движется по трубам и батареям с большей скоростью. Данный фактор позволяет избежать потерь в сети и выровнять температуру в квартирах на нижних и верхних этажах. Фактически элеватор выполняет еще и функцию циркулярного насоса.

Регулировка заданной температуры осуществляется путем изменения диаметра сопла. Для этого предусмотрен специальный клапан, который определяет уровень подачи горячего носителя. Вода поступает в камеру смешения, к ней подмешивается «обратка». Датчики контролируют температурный режим по трем показателям:

теплоноситель;
наружный воздух;
помещение.

Это исключает погрешности при автоматическом вычислении необходимых объемов горячего теплоносителя, обратки и выходной температуры.

ВАЖНО ЗНАТЬ: В административных зданиях с помощью регулируемого элеваторного узла отопления можно снизить температуру в помещениях в нерабочее время и таким образом сэкономить на коммунальных услугах.

Сопло элеватора – ключевой элемент оборудования, отвечающий за объем теплоносителя, поступающего в камеру смешения

Устройство регулируемого отопительного элеватора

Элеваторный узел системы отопления – своего рода посредник между централизованными тепловыми сетями и внутридомовыми коммуникациями. Представляет собой многокомпонентное инженерное сооружение. Из ключевых элементов оборудования выделяют следующие:

регулятор температуры;
смесительный клапан (с несколькими позициями хода);
датчики температуры;
фильтр (не допускает попадания сора в трубы);
задвижка на выходе в домовую систему отопления;
термометр;
манометр для контроля давления в элеваторе;
циркуляционный насос;
обратный клапан;
шкаф управления насосом.

Перечень оборудования может быть и более скромным – все зависит от предполагаемой нагрузки на элеваторный узел, финансовых возможностей и целесообразности установки дорогого устройства. Однако, чем совершеннее оборудование, тем качественнее работа системы, больше возможностей для настройки.

Перед запуском оборудования обязательно осуществляют расчет элеваторного узла. Ключевой параметр, который необходимо получить после вычислений по специальной формуле, – расчетный расход воды на отопление из тепловой сети.

Также вычисляют коэффициент смешения – еще один важный параметр, от которого напрямую зависит конечная температура на выходе во внутридомовую систему. Для уменьшения погрешностей при настройке оборудования учитывают потери давления в системе отопления после выхода воды из элеватора.

Наконец, определяют диаметр сопла – еще один показатель, которым ни в коем случае нельзя пренебречь. Допустимая погрешность – не более 3 мм.

Расчеты необходимы для того, чтобы определить оптимальную температуру носителя и не допустить избыточного давления. Если вычисления показывают, что напор на выходе будет выше нормативного, предусматривают специальный клапан или дроссельную диафрагму, которую устанавливают перед элеватором.

Все расчеты должен проводить опытный специалист, иначе неминуемы ошибки. Как результат – неизбежны проблемы при выборе и монтаже оборудования.

ВАЖНО ЗНАТЬ: Водоструйные элеваторы изготавливают из стали или чугуна.

Схема элеватора отопления включает основные и дополнительные элементы, обозначенные зеленым цветом

Особенности монтажа элеваторной системы

Схема элеваторного теплового узла представляет собой двухуровневую систему. Верхняя часть – это цепочка узлов, связанных с регулировкой входного носителя из централизованной сети. Нижняя часть отвечает за поступление и распределение «обратки». Соединительным элементом служит отвод для подачи охлажденной воды в камеру смешения.

Устройство нерегулируемых элеваторов проще, но КПД работы гораздо ниже. Поэтому данный вид оборудования стремительно вытесняют современные и работающие в автоматическом режиме регулируемые узлы. Их несомненное достоинство – в отсутствии необходимости постоянно контролировать работу оборудования. К тому же, автоматизация процессов значительно повышает КПД устройства, в особенности, если за соблюдение необходимых параметров отвечает электроника.

Контроллер и таймер элеваторного узла – неотъемлемая составляющая современных устройств

Как правило, элеватор отопления встраивают в уже существующую отопительную систему. Нередки случаи, когда устаревшее или вышедшее из строя оборудование меняют на новое. Поэтому перед выбором агрегата тщательно обследуют место монтажа, оценивают возможность расширения пространства для сооружения нового узла.

Отсюда следует простой вывод: все работы следует поручить специалистам, имеющим практический опыт работы по монтажу и совершенствованию отопительных систем различных типов. Необходимы устойчивые навыки, знание принципов расчетов, инженерных решений, умение разбираться в чертежах и схемах.

Элеваторный узел отопления предполагает абсолютную герметичность монтажа – иначе не оберешься проблем. Ожидаемая оптимизация расходов на отопление приведет к увеличению затрат и борьбе с потопами. Это еще один аргумент, почему подобные работы стоит доверить компетентным мастерам.

Общедомовые инициативы, направленные на улучшение эксплуатационных характеристик, – эффективный способ совершенствовать сети и добиться экономии. Однако не стоит забывать, что скупой платит дважды. Воспользуйтесь услугами профессионалов, и вам не придется сожалеть о том, что неосмотрительно понадеялись на собственные силы.
