Всем привет! Расскажу про установку бортового компьютера (БК) ШТАТ Х1-М УНИВЕРСАЛ.

Мысль приобрести бортовой компьютер была уже давно, выбор пал на маленький и дешевый X1 потому что ставить большие БК было некуда, Штат X5/XD хоть и имеет огромное количество функций и может тестировать практически все, но он не нравился мне не дизайном ни местом установки, остальные фирмы в принципе не рассматривал, хотя не отрицаю что из них может и есть отличные варианты.

БК нужен был в основном чтобы смотреть ошибки, т.к. гарантия кончилась и платить деньги кому то за считывание ошибок не хотелось. А для таких функций не нужен большой функционал и огромный дисплей, вполне хватает 3х символьного малютки Штат X1. Код ошибки выводится в виде бегущей строки, а расшифровка есть в описании.

Заказал БК на официальном сайте ШТАТ Прислали почтой России как всегда «оочень» быстро

Комплект поставки

По идее в интернете я видел 2 варианта установки БК Штат X1 в калину:

1. За место кнопки обогрева одного из сидений, для тех у кого нету этого самого обогрева. В принципе этот вариант довольно удобный, там БК хорошо видно, удобно пользоваться, но в моем случае кнопки обогрева есть а значит этот вариант не подходит.

2. В заглушку кнопки слева или справа от аварийки. Такой вариант подходит тоже не для всех, т.к. бывают комплектации где эти кнопки (автосвет и обогрев лобового) используются. В этом варианте тоже есть недостатки, но об этом позже.

БК и левая заглушка

Я решил выбрать второй вариант и принялся за дело, снял заглушку кнопки слева и прикинул где проделать отверстие под БК. Тут главное не торопиться. Отверстие нужно делать не в любом месте, а максимально справа заглушки, это нужно для того, чтобы БК потом поместился в отверстие в панели.

БК в заглушке

Конечно делать это нужно аккуратно и потратить не мало времени. Но у меня получилось не совсем чтобы красиво, но в целом пойдет.

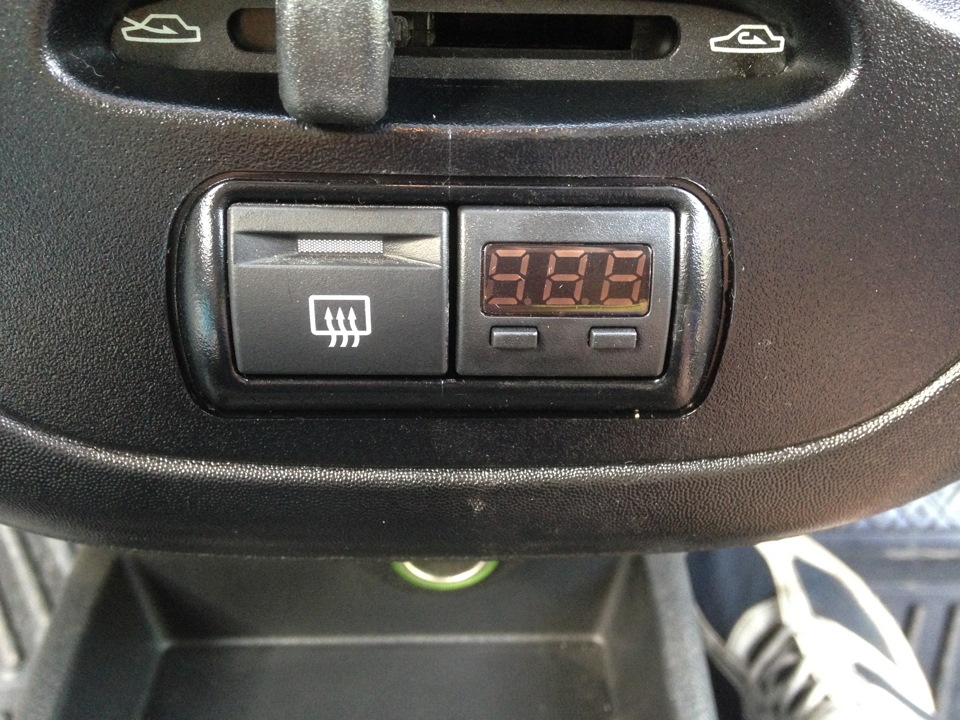

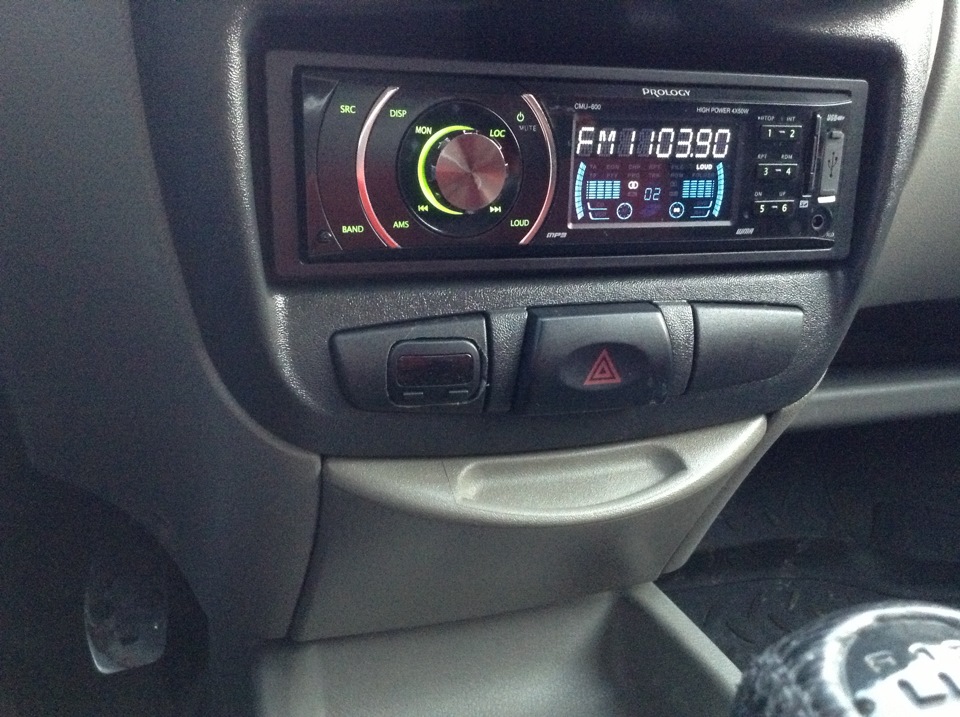

БК установлен

Далее подключение. В инструкции написано какой провод с каким соединять с помощью специальных зажимов, ошибиться тут трудно, нужно снять для удобства пепельницу и отключить разъем от кнопки аварийки, т.к. все провода соединяются именно с ней + один провод нужно подключить к диагностическому разъему OBD2.

Пепельница демонтирована

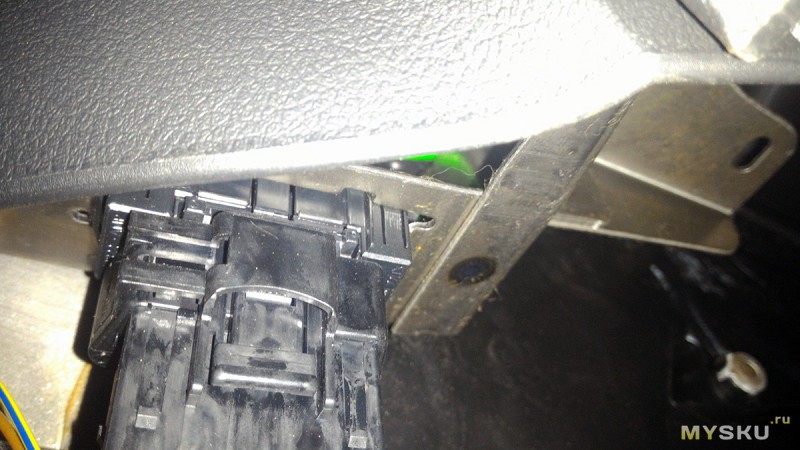

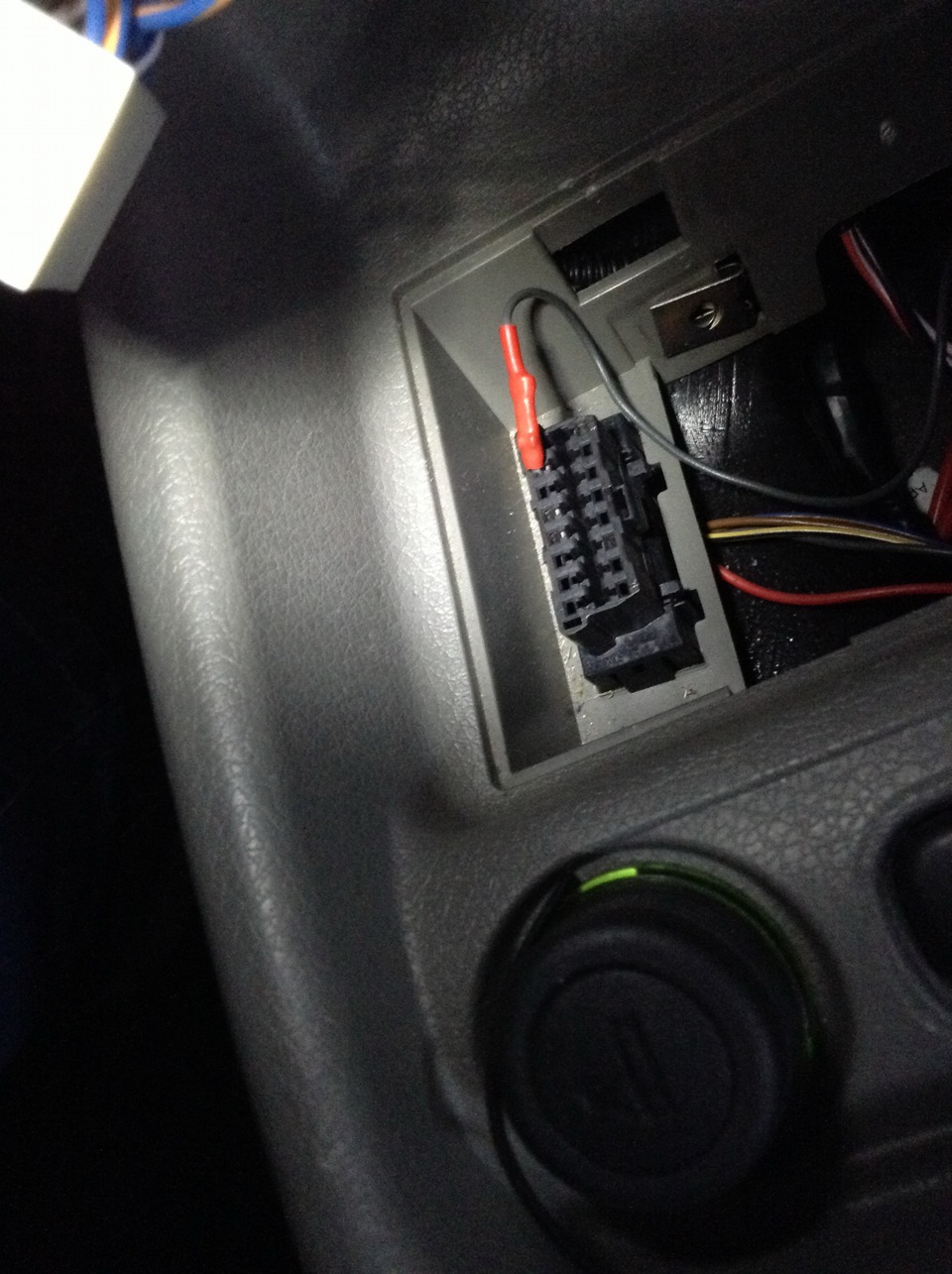

Подключение провода БК в диагностический разъем

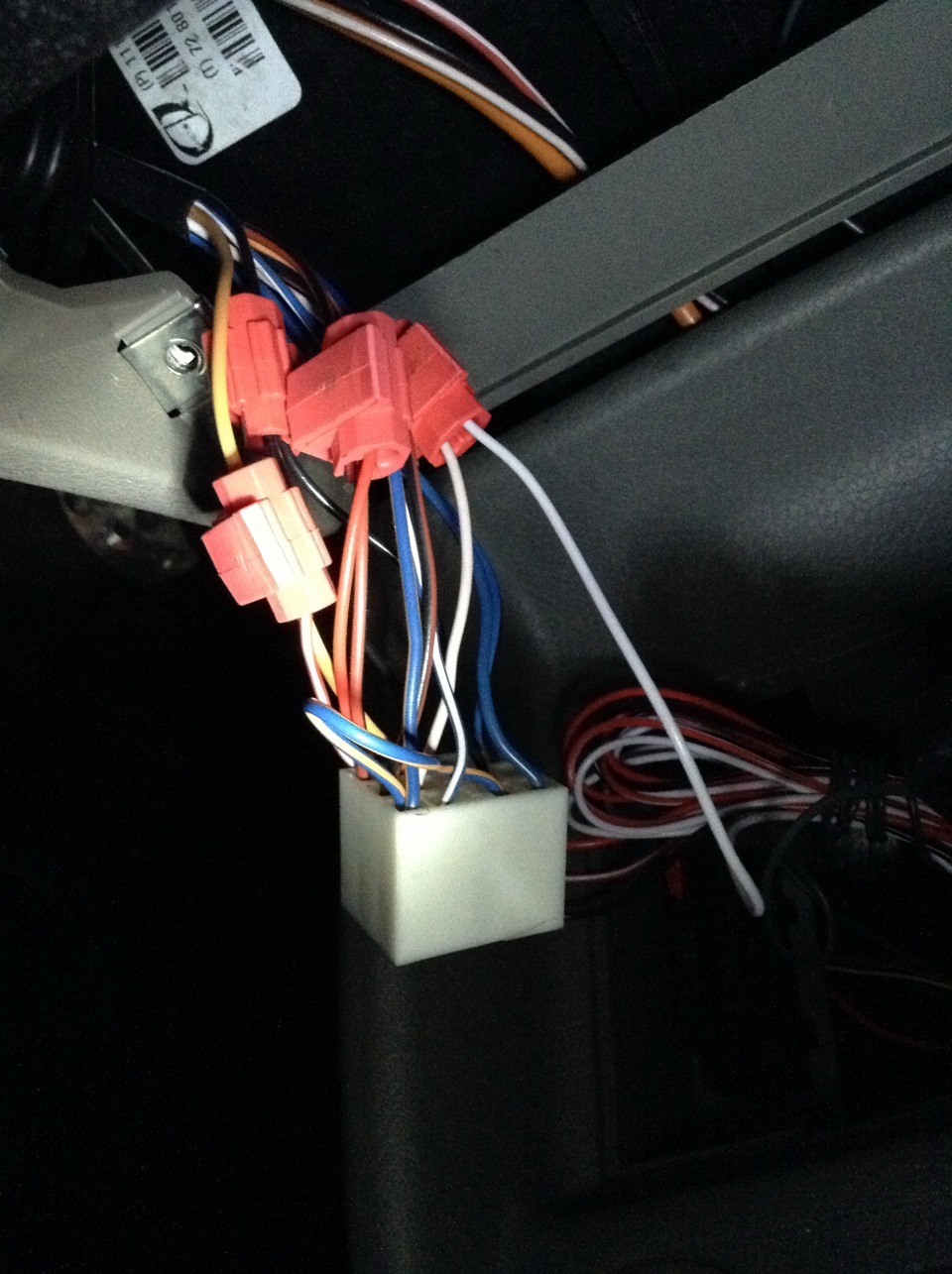

Соединение остальных проводов БК

БК подключен

В принципе ничего сложного, все делается за пол часа, единственное мне пришлось поджимать плоскогубцами зажимы, т.к. провода не зажимались полностью. В итоге все выглядит вот так.

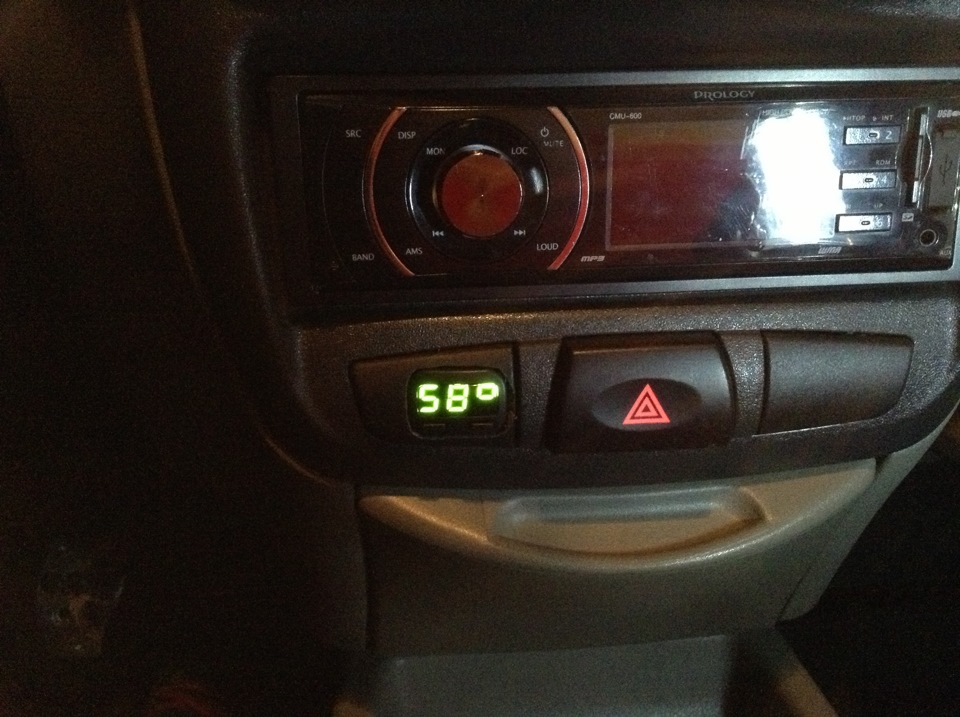

Первый вариант установки

Тут есть один минус, сверху не всегда видно верхнюю строчку в цифрах и буквах. Например температура – 97 может быть воспринята как 91 и т.д. приходится наклоняться, смотреть.

С таким вариантом установки я проездил несколько месяцев, пока не приобрел себе кнопки автосвета и обогрева лобового. Хоть я и не придумал пока за что какая кнопка будет отвечать но решил сразу их поставить и перенести БК. Если честно я довольно долго думал куда же его поставить чтобы было и удобно пользоваться и было видно все цифры.

И тут смотря на все возможные варианты меня посетила гениальная мысль, поставить БК в пепельницу! На вид форма пепельницы позволяет установить туда что-то. Но этот вариант нужно было проверить, поскольку о таком варианте установки я не слышал.

Я снял пепельницу, полностью ее разобрал, что довольно просто:

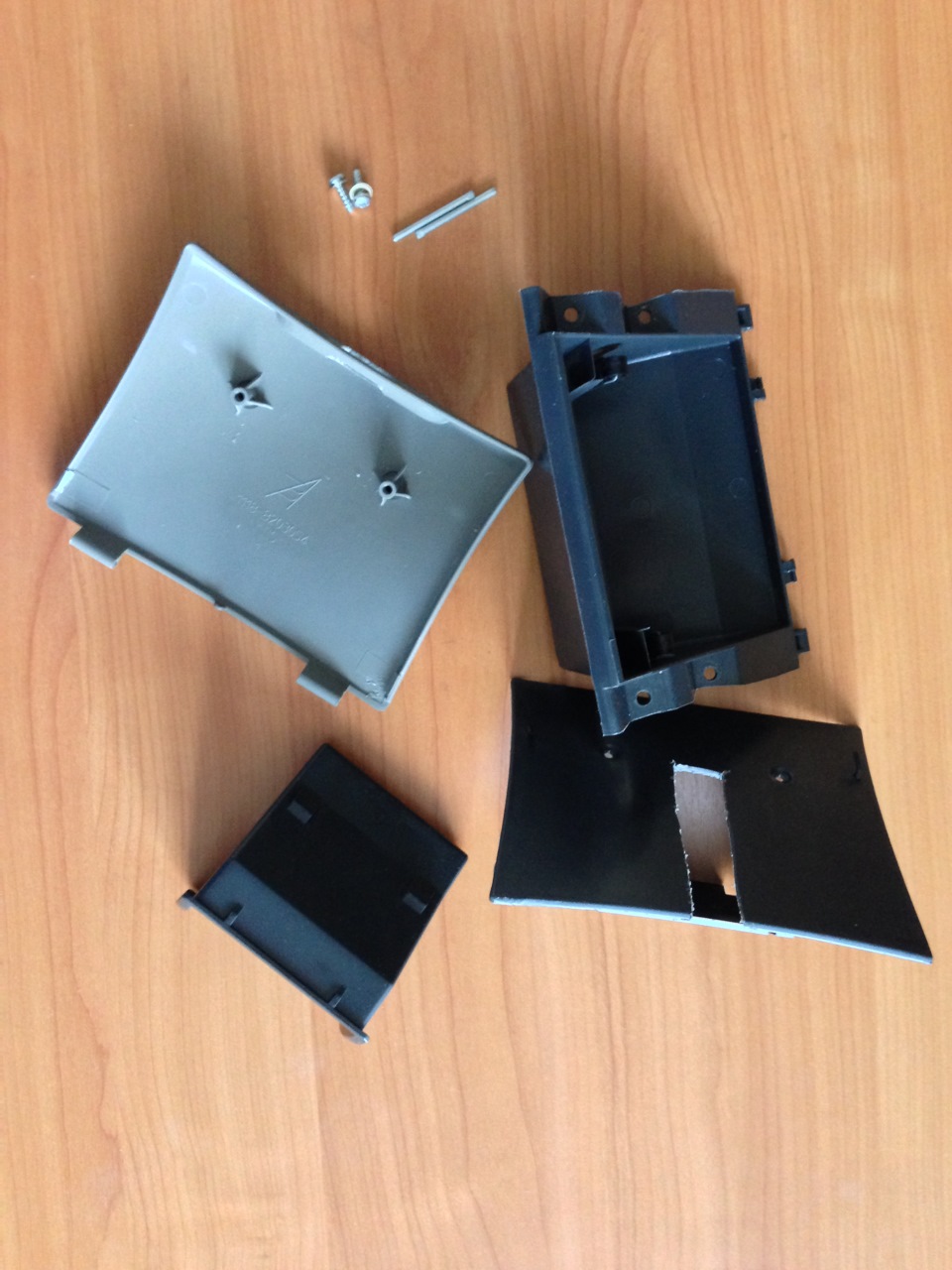

Пепельница разобрана

И посмотрев на все это я подумал что шанс есть, принялся развлекаться с ножом. Подготовил отверстие под БК

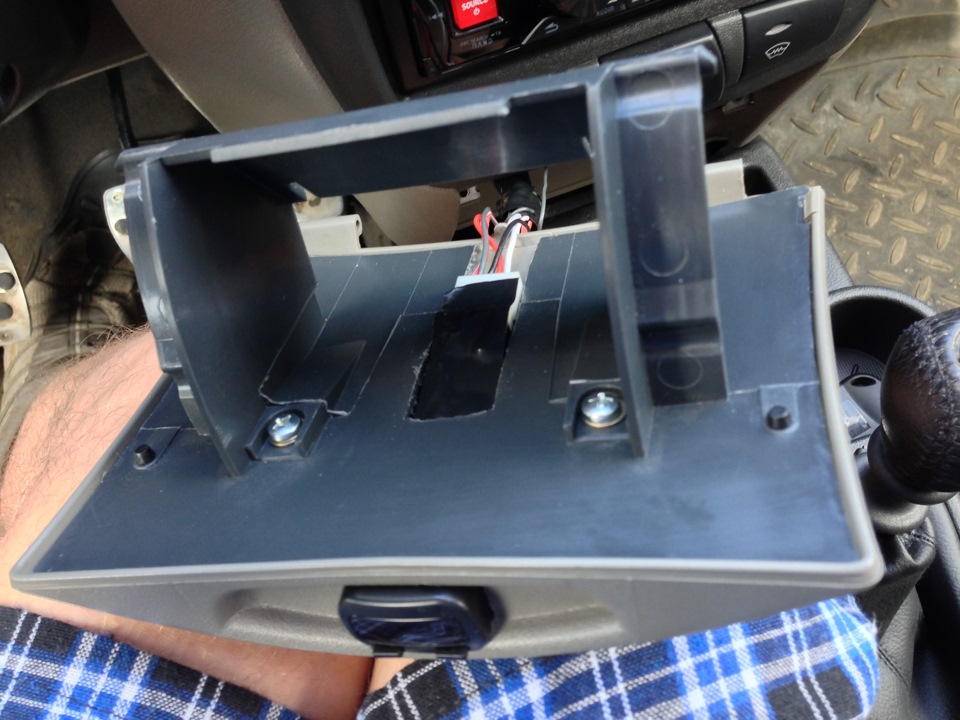

отверстие под БК в крышке пепельницы

Примерил установленный БК

все помещается как надо

Затем повторяем весь фокус в машине, обезопасив на всякий случай БК куском изоленты с обоих сторон.

БК в изоленте

Провода так же без проблем проходят снизу и не перетираются, винты крепления на фото затянуты не полностью – это нужно для того, чтобы все защелкнулось как надо

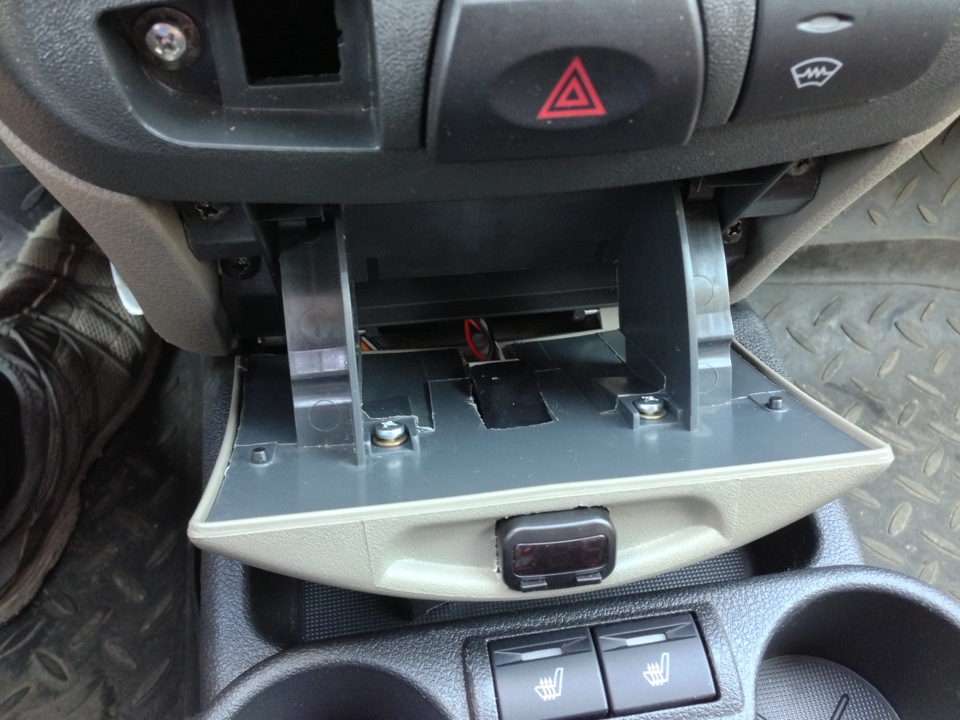

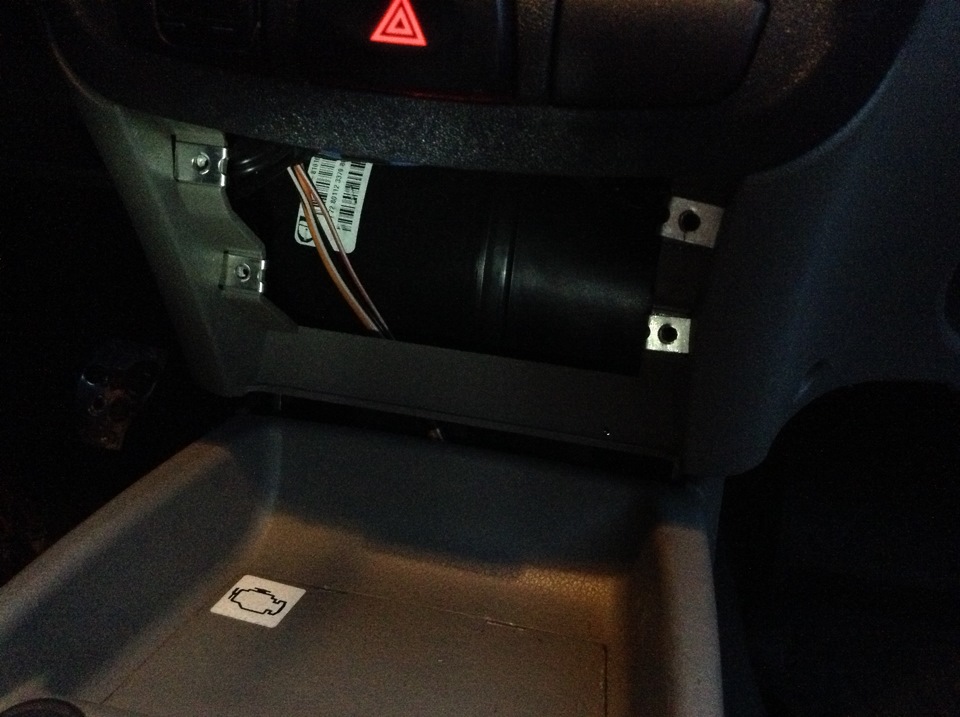

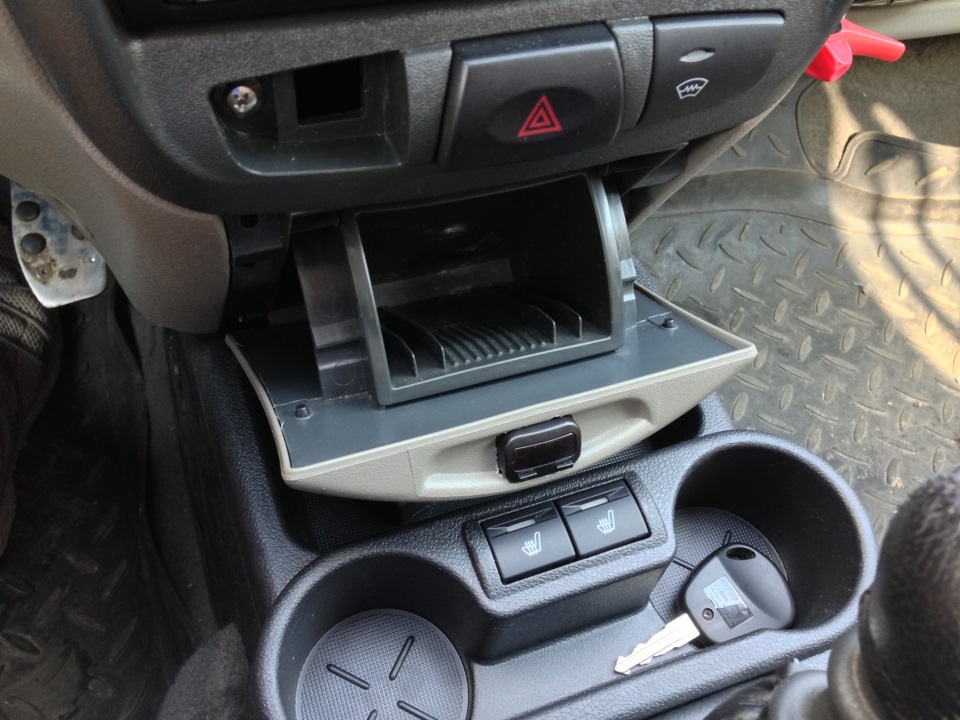

пепельница открыта, без контейнера

Вот так примерно в итоге все выглядит в открытом виде

контейнер установлен

И в закрытом и открытом виде, БК уже подключен

Что я еще использую на БК:

- Контроль напряжения. Очень полезная функция, которой обделили встроенный в приборку бортовой компьютер калины, хотя в той же гранте где многое упростили он есть! Мне эта функция помогла определить умирающий генератор, который успешно был заменен на Bosch.

- Температура двигателя в цифровом формате. Хоть на приборке и есть стрелочная индикация, но во первых она работает только с +50, на БК весь диапазон. Во вторых по стрелочной индикации нельзя точно определить температуру. По БК меня порадовала цифра 90 градусов которая держится большее количество времени пока я нахожусь за рулем, это после смены термостата и вентилятора) Также есть возможность откорректировать температуру включения вентилятора двигателя – я поставил 99 градусов.

- Есть еще функции процент открытия дросселя, в ней можно проверить открытие при максимально нажатой педали и если не получается 100% то поджать педаль газа.

- Остальные функции которыми я обычно не пользуюсь – это скорость в цифровом формате, более точная чем на спидометре и много функций связанных с расходом, пробегом и т.д. Есть основание что БК меряет расход не совсем правильно, хоть и есть режим коррекции но я особо этим не пользуюсь. Иногда смотрю остаток в баке, который предварительно нужно самому и вносить)

В общем каждому автовладельцу у которого уже кончилась гарантия я советую приобрести и поставить БК, хотя бы самый простой, ведь стоит он совсем не много.

Бортовой компьютер – устройство, которое все чаще можно встретить не только в зарубежных, но и в отечественных автомобилей. Не является исключением и Лада Гранта в комплектациях «Норма» и «Люкс» (владельцы авто в комплектации «Стандарт», могут купить его дополнительно, хотя и цена достаточно высокая). Он дарит пользователю множество удобств, которые делают управление и контроль за показателями автомобиля гораздо комфортнее. Сегодня поговорим о том, что представляет собой бортовой компьютер, что комплектуется Лада Гранта, и разберем ошибки, с которыми может столкнуться пользователь.

Какое устройство используется на ВАЗ 2190

На Лада Гранта установлен штатный бортовой компьютер, получивший название «Штат Х1 М», работающий благодаря системе Е-Газ. Основным элементом устройства является маршрутный компьютер, имеющий выход на дисплей. На нем отображаются такие показатели, как:

Количество топлива.
Количество пробега, которое автомобиль сможет пройти на остатке топлива.
Время поездки.
Пройденное расстояние.
Счетчик расхода топлива.

Благодаря этому вы будете точно знать, как долго вы едете, и насколько критично опустел ваш бак.

Бортовой компьютер, который установлен в автомобиле Лада Гранта, комплектуется диагностическим тестером, где содержатся диагностические коды системы. Кроме того, благодаря ему вы сможете получить информацию о температуре двигателя и откорректировать его параметры. Также в нем содержатся данные о положении заслонки, напряжении в электросети машины, а также тахометр и спидометр.

Под капотом Лада Гранта, которая укомплектована данным устройством, находятся датчики. При каких-либо нарушениях, вся информация будет выведена на бортовой компьютер, который и предупредит вас о них. В частности, вы можете получить предупреждения:

о перегреве;
о неполадках в электрической цепи;
о превышении скорости.

Кроме того, устройство оборудовано супервизором, который всегда готов напомнить водителю о том, что у него не выключены габариты или сигналы поворота. Кроме того, он сразу же подаст сигнал в случае, если автомобиль начнет самостоятельное движение вперед или назад.

Основные ошибки устройства

Настройка такого бортового компьютера не является чем-то крайне сложным, к нему всегда прилагается подробная инструкция. Если какие-то моменты вам непонятны – вы всегда можете найти видео данного процесса. Вместе с тем устройство также может огорчить вас и ошибкой, при том, что время искать инструкцию есть далеко не всегда. Далее приведем пример нескольких распространенных ошибок устройства, с которыми вы можете столкнуться пути:

Р0030, 0031, 0032. Ошибки датчика кислорода до нагревателя. В данном случае бортовой компьютер проверяет обрыв цепи, а также возможное короткое замыкание цепи в землю или в бортовую сеть соответственно;
Р0036, 0037, 0038. В данном случае вам будет сигнализировать датчик, расположенный за нагревателем. Описание ошибок аналогично предыдущим;
Р0112,0113. Сигнал датчика температуры впускного воздуха. В данном случае речь идет о слишком низком или высоком сигнале соответственно;
Р0116, 0117, 0118. Оповещение от датчика температуры охлаждающей жидкости. Код сигнализирует либо о выходе сигнала из диапазона, а также о слишком низких или высоких показателях;
Р0122, 0123. В данном случае вам сигнализирует датчик №1 дроссельной заслонки, оповещая о слишком высоком или низком уровне сигнала.

Эти и другие ошибки обязательно указываются в инструкции, поэтому старайтесь всегда иметь ее при себе, если не знаете их наизусть (что весьма маловероятно из-за их большого количества). Имея руководство под рукой, вы всегда сможете определить, какой код ошибки что обозначает. Благодаря им вы всегда сможете быстро определить ту или иную неисправность в своем автомобиле, быстро устранить ее и продолжить свой путь с минимальной задержкой.

Самый «простой» бортовой компьютер для Лады Гранты – это БК ШТАТ X1-G. Он совместим с блоками ИТЭЛМА М74, М75, а также с BOSCH ME17.9.7. Подключение выполняют к разъёму OBD, который находится в салоне. Дополнительное питание подводить не требуется. Мы рассмотрим, как выполнить монтаж, а также как обновить прошивку. Обновлять её иногда нужно сразу, чтобы получить совместимость с новым авто. Поэтому читайте обзор внимательно.

Все функции БК ШТАТ на одном видео.

Два метода установки бортового компьютера

На Ладу Гранту установка бортового компьютера ШТАТ выполняется двумя способами. В первом случае БК закрепляют на центральной панели, во втором – на облицовке тоннеля пола. Корпус БК устанавливают вместо заглушки (см. фото).

Торпедо и тоннель, два варианта

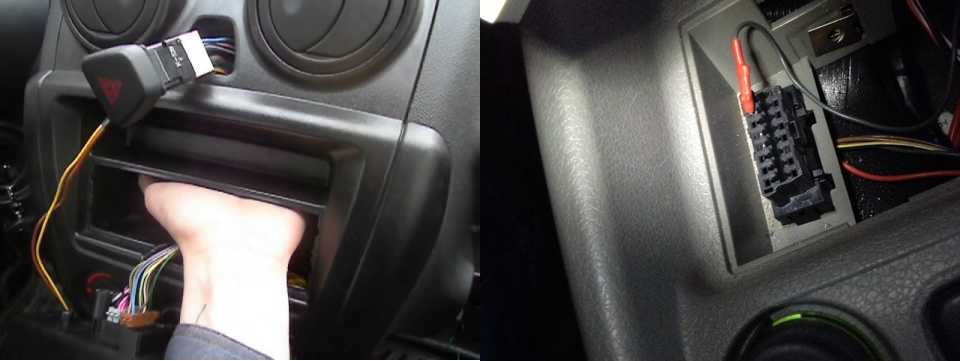

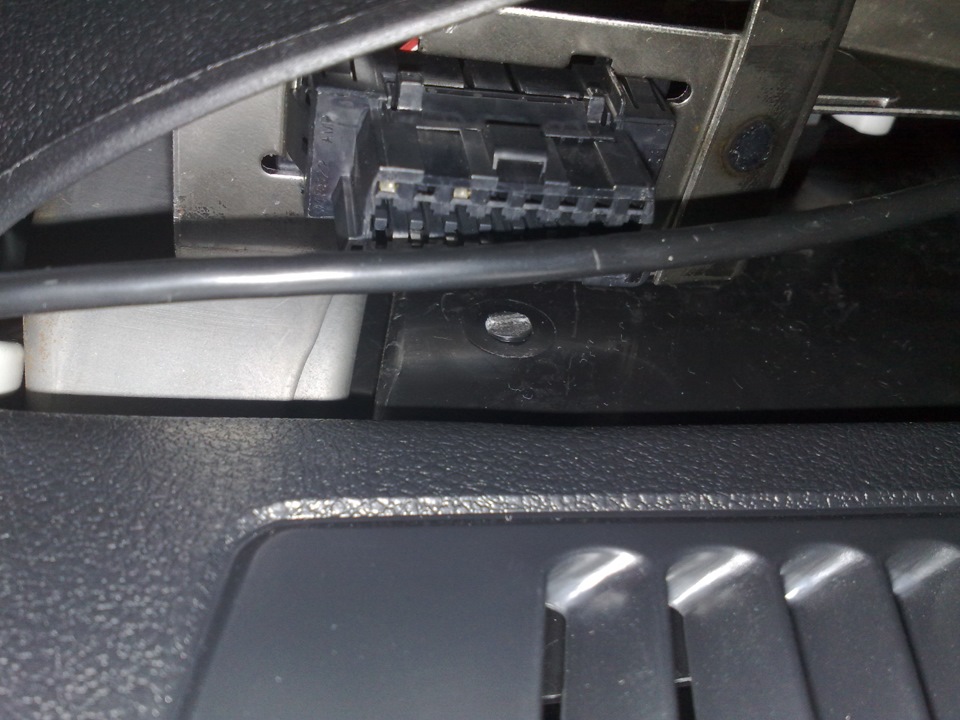

Жгут проводов, который идёт в комплекте, должен соединять разъём OBD (см. фото) с разъёмом компьютера. Сначала найдите нужный разъём, затем отключите АКБ.

Что находится над тоннелем справа

Для выполнения последнего действия понадобится ключ «на 10». Отключать надо только клемму «минус».

Перед монтажом

Сначала проверим, включается ли наш БК и совместим ли он с машиной. Выполняем стандартное подключение, а затем подсоединяем АКБ. Бортовой компьютер на Ладе Гранте покажет версию прошивки.

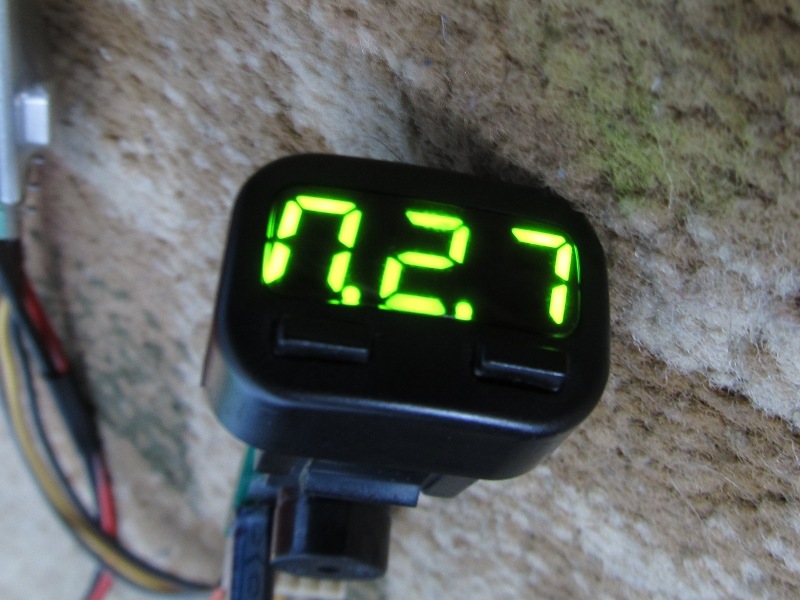

Здесь – версия «027»

Заметим, что время отображения версии ограничено двумя секундами.

В «новых» прошивках («019» и новее) узнать версию ПО можно так: жмём правую кнопку БК, «перелистываем» все функции, доходим до надписи «dro», жмём кнопку длительно.

Смысл в том, что «старые» версии не совместимы с новым оборудованием: прошивка «026» не подходит для 27-го мотора и т.д. Проверьте работоспособность: выберите «функцию 2» (градусы Цельсия), дождитесь появления показаний. Обычно при несовместимости отображается «минус 40».

Компьютер в тоннеле

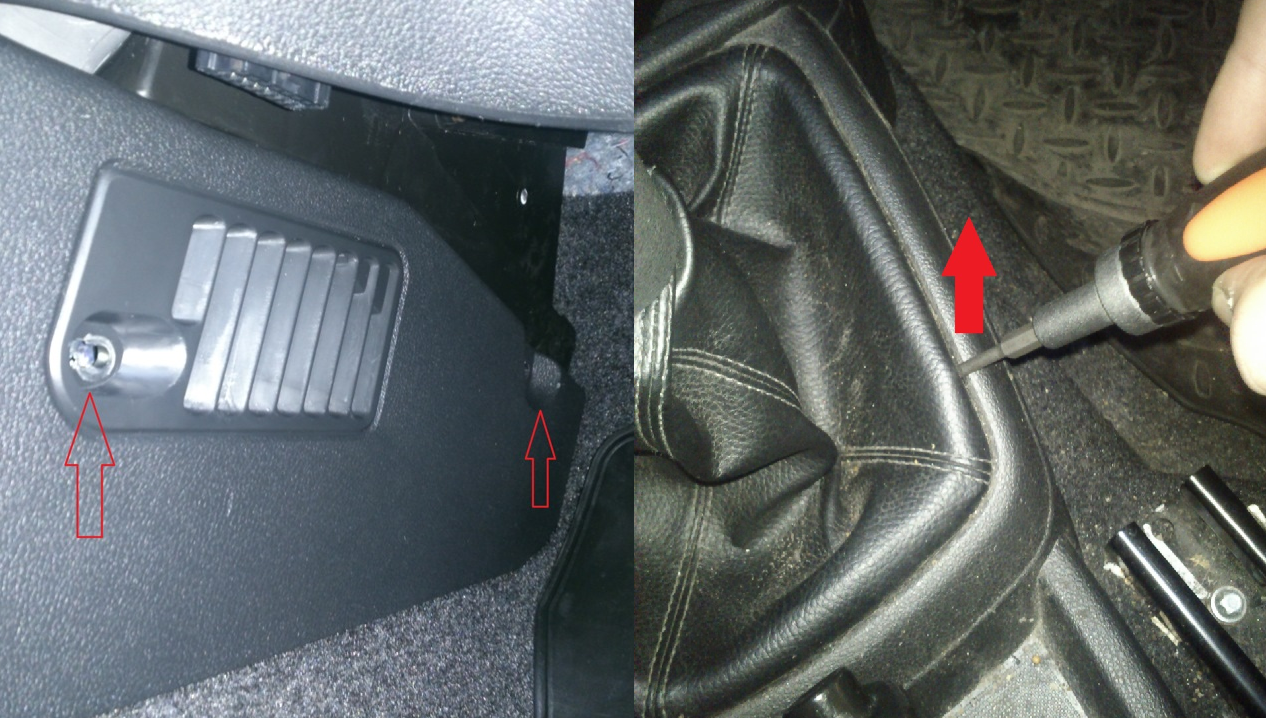

Чтобы смонтировать БК в тоннель, отверните два винта, расположенных на обшивке справа. Ещё нужно будет снять кожух рычага.

Кожух снимают при помощи отвёртки

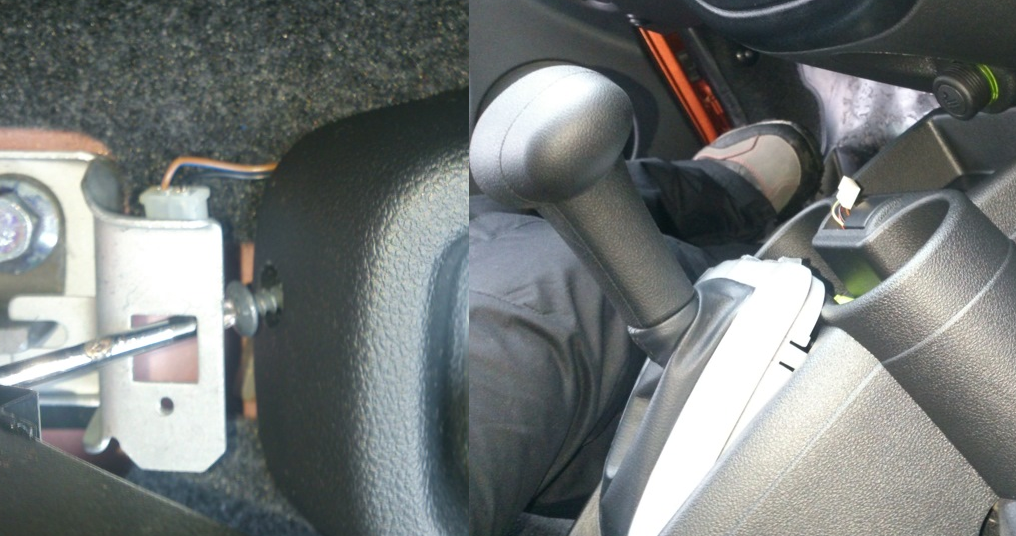

В варианте с АКП требуется больше действий. Здесь нужно отвернуть по два винта справа и слева, а затем снимают накладку ручника (3 винта). Когда она снята, откручивают винт, удерживающий концевик. И затем через отверстие концевика выкручивают винт на обшивке.

Всё готово к монтажу БК

Когда ниша рычага открыта, можно дотянуться до заглушки, заменяющей собой кнопку. Заглушка легко демонтируется.

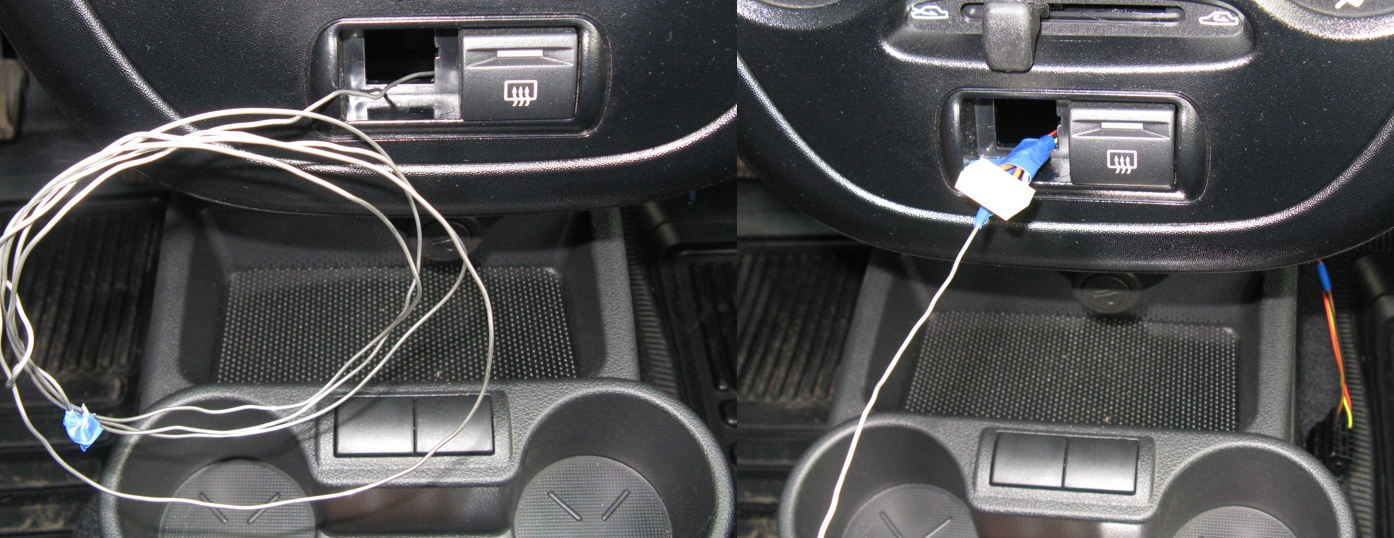

Из отверстия кнопки к углу обшивки протягивают проволоку. К проволоке привязывают провода и вытягивают их наружу. Клеммник должен выходить из отверстия на 2-3 см. Выполните все подключения: компьютер – к «белому» клеммнику, а «чёрный» клеммник – к разъёму OBD.

На последнем шаге в нишу устанавливают модуль БК. Но сначала нужно закрепить обшивку. Мы рассмотрели, как установить бортовой компьютер на Ладу Гранту с любой «коробкой».

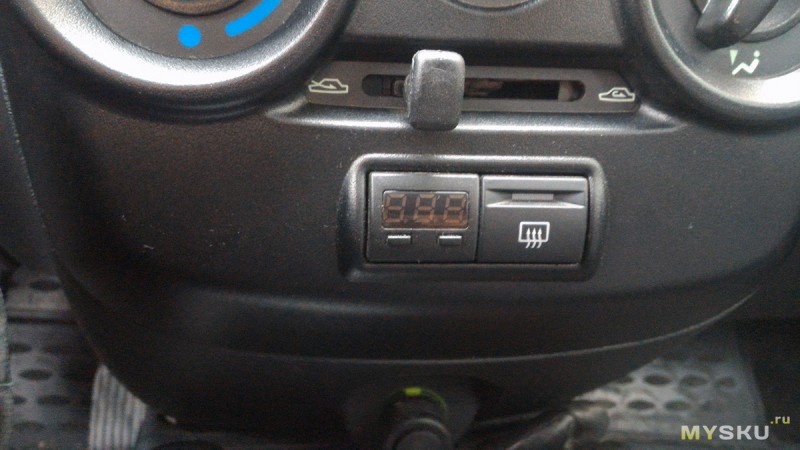

Установка бортового компьютера на «торпеду»

Для установки БК на торпедо не нужно ничего откручивать. Просто демонтируем заглушку и дотягиваем до угла тоннеля проволоку. Затем к проволоке привязывают жгут, ну и т.д.

Проводной жгут идёт под торпедо

Все действия иллюстрируются на фото.

Тем, кто не справится с задачей, рекомендуем поступить так: надо открыть бардачок, освободить его полностью, а затем отщёлкнуть два ограничителя на задней стенке. Дальше вся конструкция «открывается», и через появившуюся прорезь до заглушек дотягиваются рукой.

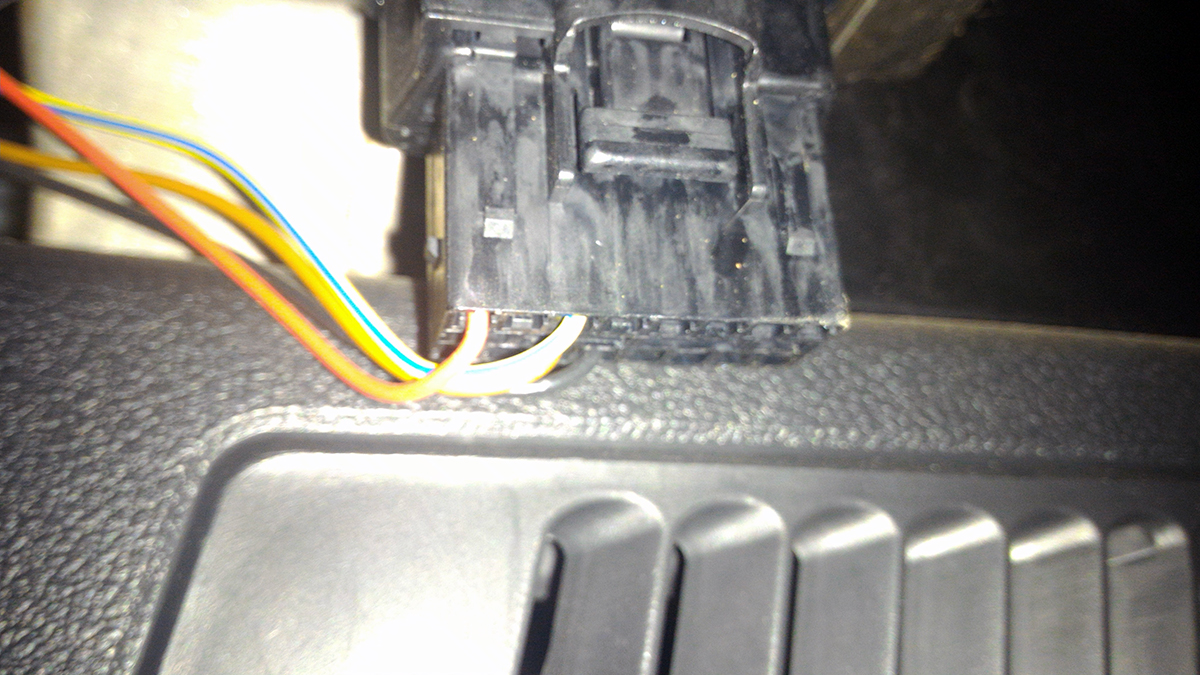

При подключении жгута, предусмотренного в комплекте, ошибиться почти невозможно – все разъёмы сделаны несимметричными. Жаль, что проводку нельзя скрыть полностью.

Пара проводов осталась заметной

Альтернативный вариант установки на Лада Гранта

Знайте, что бортовой компьютер на Ладу Гранту можно установить нестандартным способом. Смысл в том, чтобы «спрятать» провода.

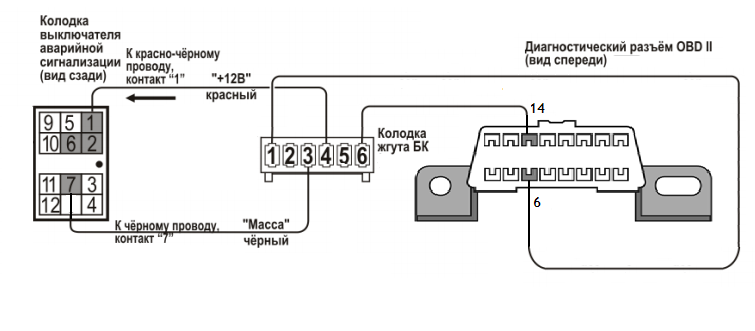

Вторая схема подключения

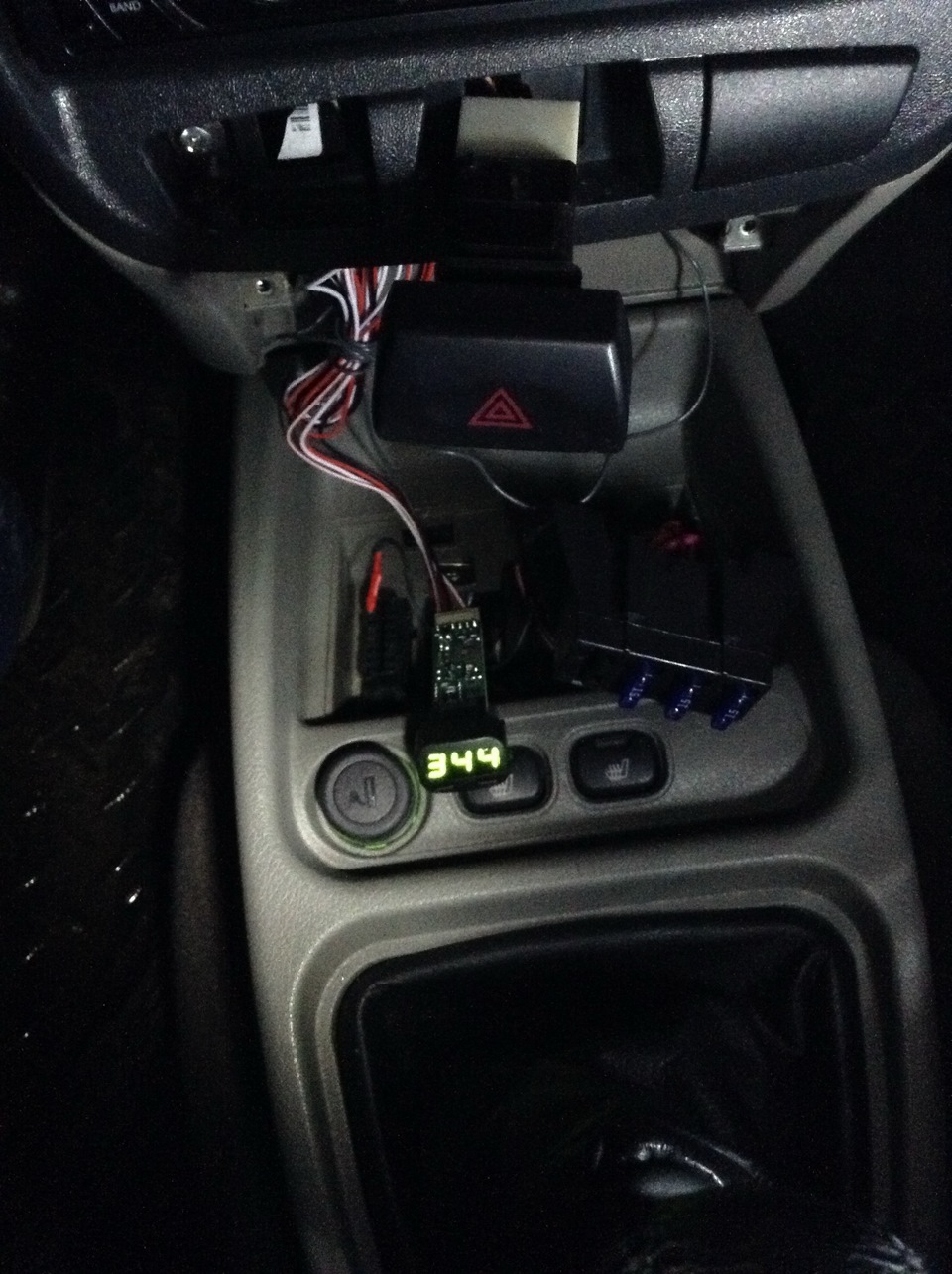

Реализуем схему, показанную на фото. Питание и «массу» возьмём с кнопки аварийки, а всё остальное пусть будет стандартным. Подключайтесь к проводам кнопки и для этого используйте Т-коннекторы – они выдерживают ток 100-200 мА (что и требуется).

Итак, нам пришлось снять кнопку аварийной сигнализации и подключиться к двум проводам. Затем мы протягиваем кабель к разъёму OBD и используем клеммы из комплекта.

Провода будут незаметны

Штатный разъём (клеммник) пришлось разобрать. Зато, как здорово теперь всё выглядит!

Обновляем прошивку БК сами

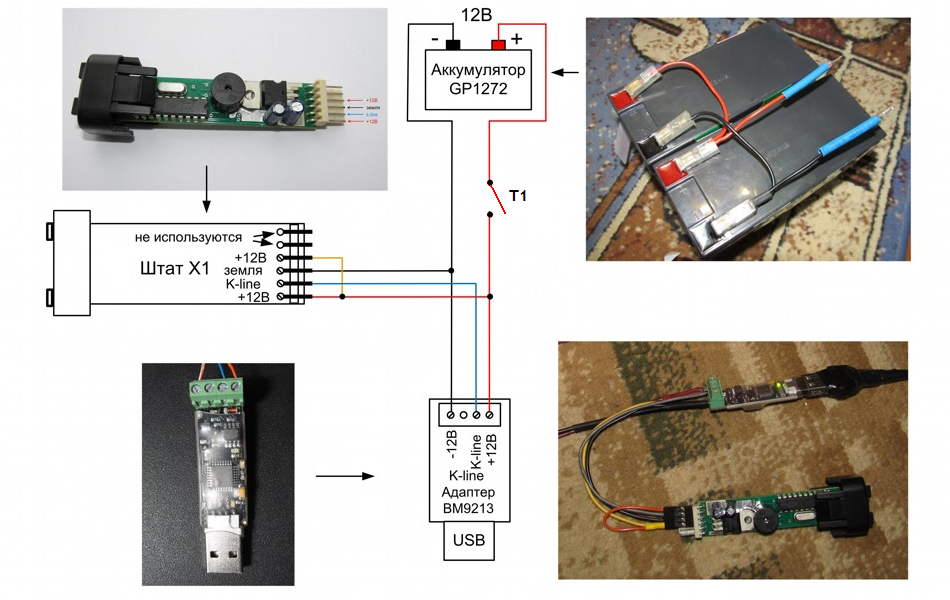

Прежде всего, нужно будет купить переходник USB- K- Line. Из софта понадобится прошивка, программа для её установки, а также драйвер для переходника. Если всё это уже есть, соберите схему, как на фото.

Используются всего три провода

Заметим, что тумблер Т1 замыкают «по просьбе» самой программы. В остальное время он будет разомкнут.

Роль источника питания может выполнять и компьютер – просто подключитесь к разъёму Molex. А для БК подойдёт клеммник, снятый с компьютерного кулера (2 шт.).

Процесс обновления

Сначала подключите переходник к USB-порту. Установите драйвер. Запомните, какой «виртуальный COM-порт» будет использоваться. Дальше действуйте так:

Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);

Выбирают номер COM-порта (кнопка «Порт»);

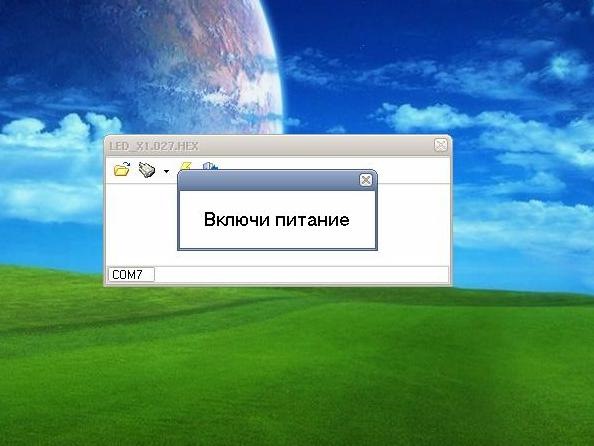

Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.

Процедура займёт пару минут. Индикатор процесса будет показан в окне.

Окно программы «Штат» под Windows

Где скачать софт?

Пусть бортовой компьютер на Ладу Гранту мы хотим купить, а не прошить. Переходим на сайт фирмы «Штат», выбираем нужную категорию. Затем находим наш БК (X1-G), нажимаем на фото и видим страницу товара. На ней будет ссылка на программу и на файл прошивки.

Труднее дело обстоит с драйвером. Нам нужен драйвер USB-COM. Если куплен переходник с микросхемой «BM», сделайте следующее:

Перейдите на сайт изготовителя (фирма «Ftdichip»);

Откройте вкладку «Drivers»;

Перейдите к закладке «VCP Drivers»;

Выберите нужный файл (есть версии для разных ОС), скачайте его.

Об энергопотреблении

БК ШТАТ модели X1 G потребляет 0,015 Ампер, если действует режим ожидания. В остальное время ток может дойти до 200 мА. На практике трудно получить значение, превышающее 170-180 мА. Для сравнения:

Хорошая (дорогостоящая) сигналка, режим ожидания – 10-15 мА;

Обычная сигналка с брелоком – 25 мА;

Сигнализация в режиме «Снято с охраны» – 100-300 мА.

В общем, наш БК – довольно «прожорливый», но не настолько, как сигнализация.

Обновление прошивки, пример на видео

Владельцы российских автомобилей не понаслышке знают, какие скудные возможности имеет штатный БК.
Например в моем автомобиле нет даже индикатора температуры двигателя ((
Кроме этого, хотелось бы иметь прибор для диагностики ошибок и при необходимости иметь возможность их сбросить.
Сначала хотел купить Bluetooth сканер, но для работы требуется подключать устройство с ОС Android, что не очень удобно. Поэтому было принято решение приобрести дополнительный бортовой компьютер.

Общая информация и возможности

Остаток топлива в баке
Прогноз пробега на остатке топлива
Счетчик топлива
Пройденный путь
Время в пути
Средний расход топлива за поездку
Средняя скорость движения за поездку
Диагностические коды системы
Управление двигателем
Температура двигателя
Напряжение бортовой сети
Положение дроссельной заслонки
Цифровой тахометр
Цифровой спидометр
Плазмер
Тропик
Сигнализатор
Опасный перегрев двигателя
Авария бортовой сети
Превышения порога скорости
Энергонезависимая память

Поддерживаемые автомобили - Лада Гранта, Калина-2, Приора-2, Датсун
Совместим с контроллерами Итэлма М74

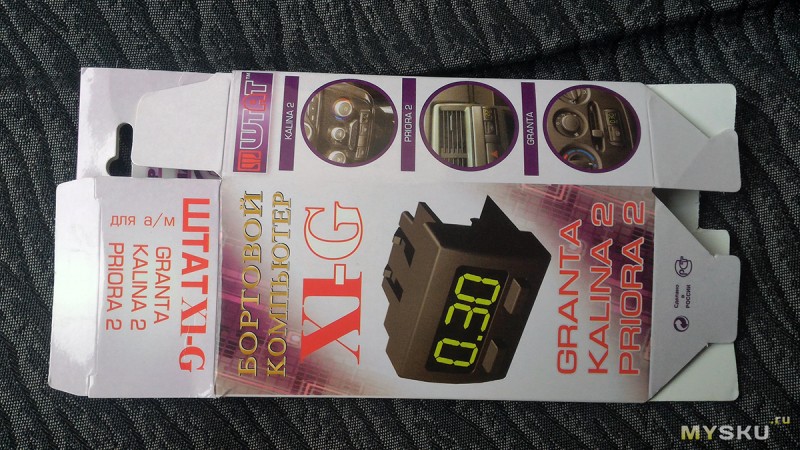

Коробка

Общий вид

БК устанавливается в штатный разъем вместо заглушки.

Подключение

Штат Х1-G подключается в штатный диагностический разъём. Дополнительного подключения не требуется.

Функционал

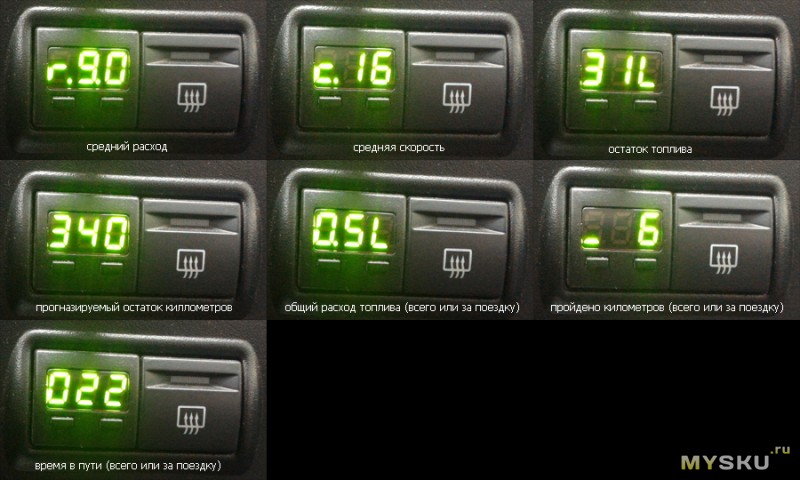

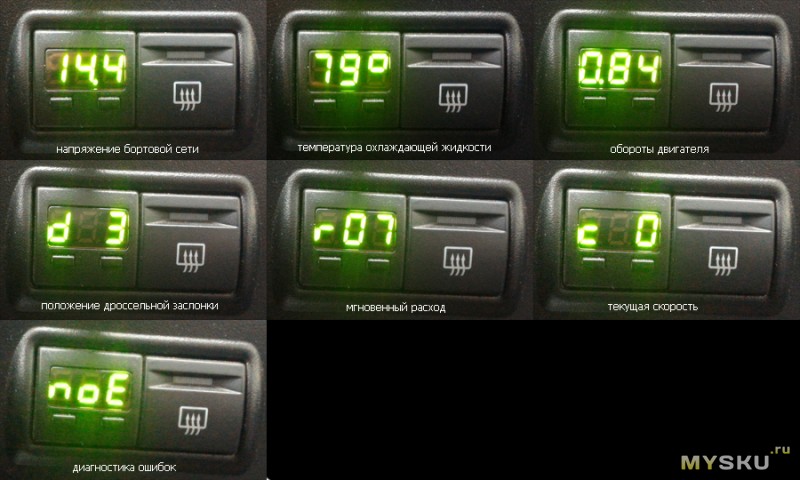

Функции разнесены на обе кнопки, как на фотографиях.

В режиме диагностики, если имеется ошибка, на дисплее высвечивается её код. Описание ошибки и возможную неисправность, можно найти в инструкции к БК или скачать программу для мобильного приложения.

Дополнительные функции

Функция «Тропик». Автоматическое управление вентилятором

Позволяет изменять порог включения вентилятора охлаждения. Установил температуру срабатывания в +98°С.

Функция «Плазмер». Сушка и прогрев свечей

В сложных погодных условиях (влажная погода, отрицательная температура) предварительная просушка и прогрев свечей в несколько раз повышает вероятность его удачного запуска.

Функция “ФОРСАЖ”

Сброс настроек контроллера до состояния первоначальных заводских установок. При этом восстановится динамика и расход топлива до нормальных значений.

Сигнализатор не выключенного света или габаритов

При выключении зажигания звуковое оповещение о не выключенных габаритах или фарах.

Предупреждение о превышении скорости

Имеется возможность настроить звуковое оповещение о превышении скорости. Данной функцией не пользуюсь, поскольку стараюсь всегда соблюдать скоростной режим.

Достоинства и недостатки

+ богатый функционал, недоступный в штатном БК
+ дополнительные возможности

Не выявлено

Выводы и впечатления

Пользуюсь данным БК более года. Никаких нареканий к работе нет. Все заявленные функции работают исправно.
Штат Х1 позволяет контролировать все необходимые данные, а так же сэкономить немало денег на диагностике у официалов или сторонних СТО.

Владельцам отечественного автопрома к покупке однозначно рекомендую.
