Дальний свет как ходовые огни своими руками

В Европе придумали специальные фары дневного света (DRL), где в отражателе установлена галогеновая лампочка 12Вт на подобие дальнего света. Таким образом, свет фар направлен в глаза встречным водителям, а не в асфальт, как в случае с фарами ближнего света. DRL не ослепляет и делает автомобиль более заметным на дороге.

Реализовать функцию DRL на ВАЗ 2110 можно с помощью дальнего света, который будет светить не на 50%, а 33% от мощности и выступать в роли дневных ходовых огней (ДХО). Таким образом, штатная работы дальнего света фар будет дополнена дополнительным режимом последовательного включения двух ламп дальнего света.

Принцип работы ДХО дальнего света :
При нажатии кнопки фары дальнего света горят слабо (тускло), но этого вполне достаточно, чтобы машина была более заметна на дороге и при этом не слепила встречных водителей. Значок дальнего света на приборной панели десятки будет тоже гореть тусклее обычного, и днем он практически не заметен. При отключении кнопки DRL дальний свет начинает работать в обычном режиме.
Все штатные функции дальнего света сохраняются.

Установка дальнего света в пол мощности в фары Bosch :
Протянуть провод (лучше с двойной изоляцией) из салона к правой фаре. Подключить провод к выводу №87а реле (он может обозначаться как №88).Открыть крышку модуля дальнего света (ДС) фар (она ближе к радиатору). Вытянуть провод массы (обычно он коричневый или чёрный) и разрезать посередине. Конец провода, который идёт из фары заизолировать, а второй конец, который идет к лампочке ДС, припаять провод, который следует проложить через вентиляцию фары (вентиляция находится на тыльной стороне фары в верхнем углу - рядом с поворотником). Протягивать провод лучше снаружи фары, помогая пинцетом через отверстие ближнего света. Проследите, чтобы новый провод внутри фары не прикасался к цоколям фар. Этот провод и будет новой массой лампы дальнего света.Подключить его к контакту №30 реле.Подключить вывод 85 пятиконтактного реле к проводу зеленого цвета в разъёме фары (ДС).Подключаем к массе выводы реле 86 и 87 (лучше всего прокинуть отдельный провод до шпильки лонжерона, туда же сходятся массы фар, поворотников и противотуманных фар). Соединения изолируем термоусадочной трубкой и изолентой.В салоне подключаем провод в блоке предохранителей к разъёму противотуманных фар, т.е. использовал оставшуюся кнопку, реле и предохранитель от цепи противотуманных фар. Можно сделать отдельный выключатель в удобном месте.

Питание брать с +12В после замка зажигания (красно-синий провод), тогда дневной свет будет выключаться вместе с выключением зажигания. Обязательно установить 5А предохранитель.

Установка дальнего света в пол мощности в фары Киржач :
Можно сделать аналогично, но только чтобы горели в пол накала все 4 лампы. В этом случае ничего разрезать не нужно, а достаточно вынуть провод массы из разъёма, который вставляется в фару и тоже самое 5-ти контактное реле (провод от реле) включить в разъём, а отсоединенный из разъема провод массы вставить в колодку реле. Управление обмоткой реле дополнить сигналом от ближнего света, развязать с дальним двумя диодами.

Включение от клеммы D генератора :
Потребуется добавить одно реле управляемое по напряжению с клеммы D и подающее напряжение с выхода генератора (B+) на вход схемы. В таком случае кнопка в салоне уже не обязательна. Схему нужно дополнить функцией отключения DRL при включении ближнего света фар.
Добавляем в схему 2 маломощных диода - один в направлении от зелёного провода к обмотке 5-ти-контактного реле (в разрыв нарисованного синего провода по схеме доработки), другой в направлении от серого провода также к тому-же выводу обмотки 5-ти-контактного реле.
В результате реле будет переключаться в штатный режим (без ДХО) не только при моргании дальним, но и при включении ближнего света фар.

ДХО (дальний свет и габариты)

ДХО (дальний свет и ближний свет)

Реле управления светом фар автомобиля

Существуют уже готовые реле, в которых реализовано несколько режимов работы. Пример, электронные реле-контроллеры DRL-30-N и DRL-30-NR, которые могут устанавливаться для управления дальним, ближним светом фар, ПТФ и другими нагрузками (светодиодные и маломощные фары DRL (ДХО), в пределах допустимых параметров).

Заключение

Данная доработка дальнего света фар позволяет использовать его как ДХО и как штатный дальний свет в зависимости от времени суток. Функция ДХО сделает Ваш автомобиль более заметным днем, снизит ток потребления фар и увеличит ресурс ламп накаливания, аналогично плавному включению/выключению света фар.

Установка дальнего света в пол мощности в фары Bosch :

Дальний свет как ходовые огни своими руками

Протянуть провод (лучше с двойной изоляцией) из салона к правой фаре. Подключить провод к выводу №87а реле (он может обозначаться как №88).

Открыть крышку модуля дальнего света (ДС) фар (она ближе к радиатору). Вытянуть провод массы (обычно он коричневый или чёрный) и разрезать посередине. Конец провода, который идёт из фары заизолировать, а второй конец, который идет к лампочке ДС, припаять провод, который следует проложить через вентиляцию фары (вентиляция находится на тыльной стороне фары в верхнем углу — рядом с поворотником). Протягивать провод лучше снаружи фары, помогая пинцетом через отверстие ближнего света. Проследите, чтобы новый провод внутри фары не прикасался к цоколям фар. Этот провод и будет новой массой лампы дальнего света.

Подключить его к контакту №30 реле.

Подключить вывод 85 пятиконтактного реле к проводу зеленого цвета в разъёме фары (ДС).

Подключаем к массе выводы реле 86 и 87 (лучше всего прокинуть отдельный провод до шпильки лонжерона, туда же сходятся массы фар, поворотников и противотуманных фар). Соединения изолируем термоусадочной трубкой и изолентой.

В салоне подключаем провод в блоке предохранителей к разъёму противотуманных фар, т.е. использовал оставшуюся кнопку, реле и предохранитель от цепи противотуманных фар. Можно сделать отдельный выключатель в удобном месте.

Установка дальнего света в пол мощности в фары Киржач:
Можно сделать аналогично, но только чтобы горели в пол накала все 4 лампы. В этом случае ничего разрезать не нужно, а достаточно вынуть провод массы из разъёма, который вставляется в фару и тоже самое 5-ти контактное реле (провод от реле) включить в разъём, а отсоединенный из разъема провод массы вставить в колодку реле. Управление обмоткой реле дополнить сигналом от ближнего света, развязать с дальним двумя диодами.

Включение от клеммы D генератора :
Потребуется добавить одно реле управляемое по напряжению с клеммы D и подающее напряжение с выхода генератора (B+) на вход схемы. В таком случае кнопка в салоне уже не обязательна. Схему нужно дополнить функцией отключения DRL при включении ближнего света фар.
Добавляем в схему 2 маломощных диода — один в направлении от зелёного провода к обмотке 5-ти-контактного реле (в разрыв нарисованного синего провода по схеме доработки), другой в направлении от серого провода также к тому-же выводу обмотки 5-ти-контактного реле.
В результате реле будет переключаться в штатный режим (без ДХО) не только при моргании дальним, но и при включении ближнего света фар.

ДХО (дальний свет и габариты)

ДХО (дальний свет и ближний свет)

Реле управления светом фар автомобиля
Существуют уже готовые реле, в которых реализовано несколько режимов работы. Пример, электронные реле-контроллеры DRL-30-N и DRL-30-NR, которые могут устанавливаться для управления дальним, ближним светом фар, ПТФ и другими нагрузками (светодиодные и маломощные фары DRL (ДХО), в пределах допустимых параметров).

Заключение
Данная доработка дальнего света фар позволяет использовать его как ДХО и как штатный дальний свет в зависимости от времени суток. Функция ДХО сделает Ваш автомобиль более заметным днем, снизит ток потребления фар и увеличит ресурс ламп накаливания, аналогично плавному включению/выключению света фар.

Вариант 1 - Коммутация по минусу. (с применением N-канальных транзисторов)

1) "коммутация по минусу", т.е такой вариант при котором один питающий провод лампы соединен с +12В аккумулятора (источника питания), а второй провод коммутирует ток через лампу тем самым включает ее. В данном варианте будет подаваться минус.
Для таких схем нужно применять N-канальные полевые транзисторы в качестве выходных ключей.

Схема для версии на N-канальном полевом транзисторе

Транзистор T3 можно взять с материнской платы. Вот некоторые что мне удалось найти:

FDB6035AL (TO263, D2-PAK) параметры: Id(DC)=48A, Vdss=30B, Rds=12mОм
NEC K3467 (TO263, D2-PAK) параметры: Id(DC)=80A, Vdss=20B, Rds=6mОм
IRL3102S (TO263, D2-PAK) параметры: Id(DC)=61A, Vdss=20B, Rds=13mОм
CEB703AL (TO263, D2-PAK) параметры: Id(DC)=40A, Vdss=30B, Rds=17mОм
STB3020L (TO263, D2-PAK) параметры: Id(DC)=40A, Vdss=30B, Rds=22mОм
15N03L (TO263, D2-PAK) параметры: Id(DC)=42A, Vdss=20B, Rds=13mОм
07N03L (TO263, D2-PAK) параметры: Id(DC)=30A, Vdss=30B, Rds=7mОм

2 - (cкачиваний: 266)

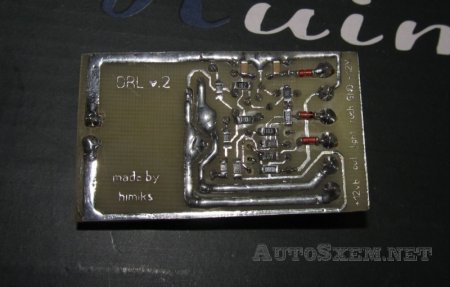

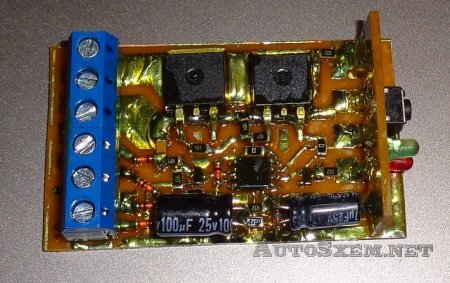

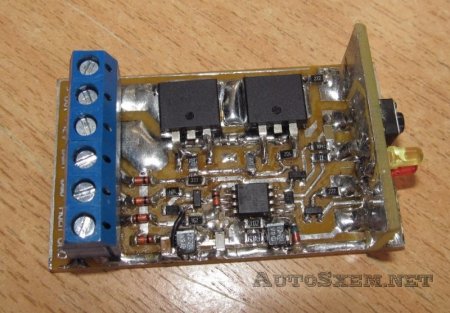

Плата в готовом варианте

Назначение выводов (снизу-вверх):
- Out - выход на лампы дальнего света фар
- GND - минус питания
- Gab - габариты
- Ruch - ручник
- Taxo - давления масла
- +12V - питание устройства

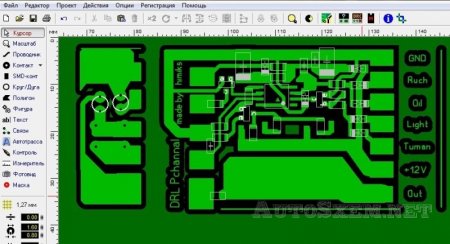

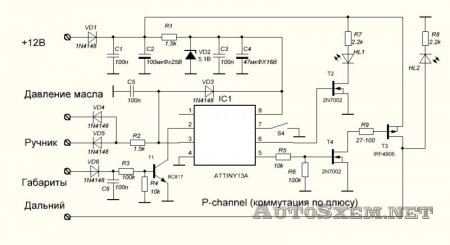

Вариант 2 - Коммутация по плюсу. P-канальная версия

2) "коммутация по плюсу", т.е такой вариант при котором один питающий провод лампы соединен с корпусом авто, (минусом аккумулятора), а второй провод подает ток в цепь лампы тем самым включая ее. В данном варианте будет подаваться +12В.

Актуально для всех отечественных авто и половины иностранных.

На этом варианте немного подробнее, т.к. для меня этот вариант более актуален.

Раньше делал такого плана устройства, только с прошивкой не от Степана Палыча, а от VladE с сайта: nsskn.narod.ru/pwmheadlamp/index.html

Первая версия была довольно топорной в плане внешнего вида. Нужно было сверлить кучу отверстий, и использовать двухсторонний текстолит.
