Каждый водитель наверняка помнит слова своего первого инструктора. «Прежде чем повернуть ключ зажигания, убедись, что авто стоит на нейтральной передаче». В данной статье будут рассмотрены виды коробок передач, их отличия друг от друга, преимущества и недостатки, а так же сфера применения.

Усреднено, коленчатый вал двигателей большинства легковых автомобилей имеет рабочие обороты от 800 до 8000 в минуту. При этом, пик мощности приходится на четыре – пять тысяч оборотов. Безусловно, такой диапазон угловых скоростей не отвечает условиям эксплуатации любого колесного транспортного средства в целом и легковых автомобилей в частности.

Основное назначение автомобильной коробки передач – изменение частоты вращения, а так же крутящего момента, передаваемого от коленвала двигателя к ведущим колесам транспортного средства.
Первым узлом такого рода стала механическая коробка передач . Бытует такое мнение, что слово «механическая» попало в название агрегата из за неправильно понятого сокращения, принятого в англоязычной технической литературе. Буквы MT обозначают manual transmission, что означает «ручная, переключаемая рукой передача», а вовсе не mechanical – механическая.

Как это работает

Проще всего пояснить принцип действия данного узла на примере работы механической коробки передач. По сути, МКП это многоступенчатый понижающий редуктор, собранный по трехвальной, а реже по двухвальной схеме. Первичный, или ведущий вал посредством сцепления соединен с маховиком ДВС. Вторичный, или ведомый вал имеет жесткое соединение с карданным валом автомобиля. Третий, промежуточный, вал необходим для передачи оборотов от ведущего вала к ведомому. Валы располагаются параллельно друг другу и собраны в едином корпусе.

На ведущем валу располагается шестерня, передающая движение промежуточному валу. Промежуточный вал оснащен блоком мертво закрепленных шестерен, часто изготовленных как единое целое. Шестерни ведомого вала расположены в щлицах оси или специальных ступицах. Между ними располагаются муфты включения передач, которые вращаются вместе с валом, но способны передвигаться по его продольной оси. Шестерни и муфты ведомого вала могут взаимодействовать друг с другом при помощи зубчатых венцов на своих торцевых поверхностях.

При включении какой либо передачи, кроме заднего хода, муфта, ответственная за ее включение соединяется с соответствующей шестерней и блокирует ее. Двигаясь как единое целое, ведомый вал передает вращение на карданный.
Поступательное движение муфте сообщает водитель транспортного средства, воздействуя на нее при помощи ручки переключения передач, взаимодействующей с вилками и ползунами коробки.

Четырехступенчатая коробка передач и схема ее работы

Цветом выделены:

Первичный вал – оранжевый
Вторичный – желтый
Промежуточный – серый

Цифро-буквенные обозначения указывают на номер передачи и задний ход.

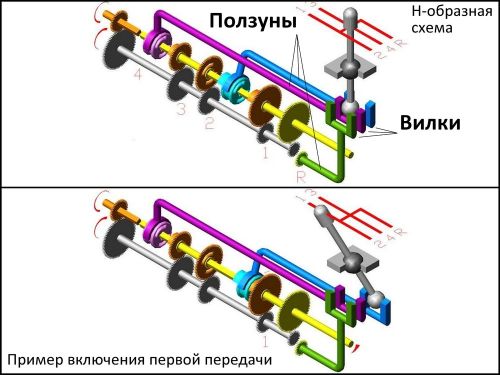

Нейтральное положение и включение первой передачи

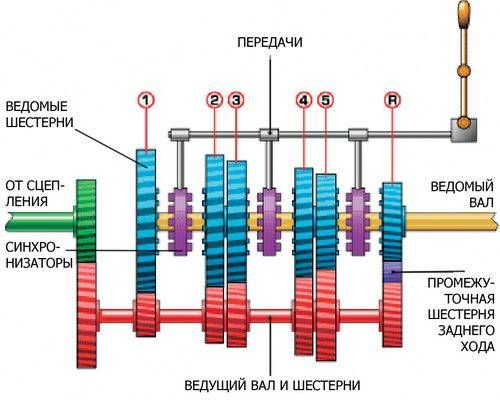

Пятиступенчатая коробка передач

Видеоролик, который демонстрирует принцип работы.

Несинхронизированые механические коробки передач

Скорости вращения шестерен ведомого вала значительно отличаются одна от другой. В этом случае, при попытке переключения передачи муфта просто не сможет соединиться с требуемой шестерней, а зубчатый венец будет разрушен. Для приблизительного уравнивания скоростей вращения шестерни и муфты используется прием под названием «двойной выжим». При переключении на более высокую передачу, водитель сначала выжимает сцепление , затем переводит рычаг переключения в нейтральное положение. Промежуточный вал, а следовательно, и ведомый, прекращают вращение. Затем отпускает сцепление, выжимает и включает нужную передачу.

При переключении с повышенной передачи на пониженную водителю необходимо провести подобные манипуляции, но в момент, когда коробка выключена, следует нажать на педаль акселератора. Этот прием называется «двойной выжим с перегазовкой».
Несинхронизированные МКП использовались в легковых автомобилях вплоть до 40-х годов двадцатого столетия. Сегодня они используются исключительно в спортивных машинах, и вот по каким причинам:

Скорость переключения выше, чем у синхронизированных аналогов
Лучше переносят ударные высокие нагрузки, возникающие в процессе эксплуатации

Синхронизированные МКП

Данные типы коробок передач оснащены дополнительными элементами – синхронизаторами. Шестерни, располагающиеся на ведомом валу, имеют конусную торцевую поверхность. Между каждой шестерней и муфтой переключения находится бронзовое кольцо – синхронизатор. Начиная движение, муфта подхватывает кольцо и прижимает его к торцевой поверхности шестерни. За счет трения, скорости вращения шестерни и муфты уравниваются, после чего происходит их окончательное соединение с помощью зубчатого венца. На сегодняшний день все современные автомобили, на которых стоит 4-х, 5-ти или 6-ти ступенчатая МКП, оснащены синхронизаторами.

История развития МКП, от Ford T до Bugatti Veyron

Со времен появления первого автомобиля и по наши дни конструкторы используют следующие типы МКП:

Автоматические и полуавтоматические коробки передач

Несмотря на потрясающие возможности современных коробок передач, их конструкция основана на той же, проверенной временем МКП. Изменения затронули привод переключающих муфт и способ передачи крутящего момента от коленвала двигателя на ведущий вал коробки, в остальном же схема осталась неизменной.

Отдельным рядом стоят устройства под названием вариаторы, их принцип действия будет рассмотрен отдельно.

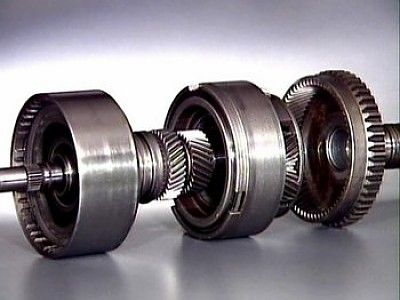

Автоматическая коробка передач или АКПП состоит из гидротрансформатора и обычной 5-ти или 6-ти ступенчатой МКП. Роль гидротрансформатора заключается в плавном выравнивании скоростей вращения ведущего и коленчатого валов. По достижении нужной скорости блокировочная муфта переводит гидротрансформатор в режим гидромуфты. За работу АКПП отвечает электронный блок управления.

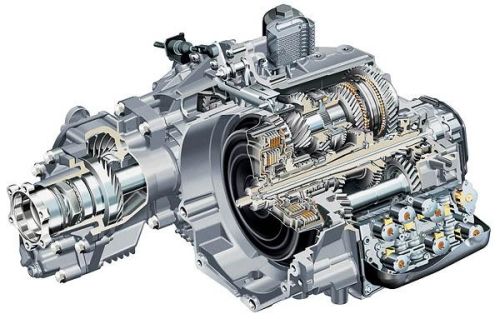

Роботизорованная коробка передач представляет собой МКП, в которой функции переключения передач и выключения сцепления полностью автоматизированы. Электронный блок управления и электромеханические сервоприводы справляются с поставленной задачей не хуже профессионального гонщика.

Сравнительная характеристика видов коробок передач

Большинство неофитов, выбирающих свой первый автомобиль, задаются вопросом – какую коробку выбрать? Механику или автомат. А, может, робот? Четырехступенчатая механика не котируется, нужна как минимум, пятиступенчатая коробка передач. Или 7G-Nronic.

Какая коробка передач лучше – зависит исключительно от условий эксплуатации.

АКПП прекрасно себя зарекомендовала при городской езде. 5-ти или 6-ти ступенчатая, обеспечивающая плавный ход автомобиля, избавляющая водителя от частого переключения передач вовремя езды в вечерних «тянучках». Бывают экземпляры и с восемью ступенями. Но всякий комфорт имеет свою цену. Повышенный расход топлива и медленный разгон автомобиля – умеренная плата за возможность отдохнуть во время пути домой.

Роботизированные коробки предоставляют своим хозяевам практически тот же уровень комфорта. Расход топлива держится на уровне механики, но вот скорость срабатывания оставляет желать лучшего. Изготавливаются роботы на основе современных 5-ти или 6-ти ступенчатых МКП. Прекрасный вариант для городской машины и езды на дальние расстояния по гладкой дороге.

Механическая четырехступенчатая коробка звезд с неба не хватает, но прекрасно выполняет свое основное предназначение. Различные типы 5-ти и 6-ти ступенчатых коробок помотают с непривычки нервы в городе, но прекрасно покажут себя на трассе, поддерживая оптимальный режим работы двигателя.
Что же важнее – комфорт в городе или могучий рывок на трассе, каждый должен решить для себя.

Страница 1 из 2

Четырехступенчатая коробка передач ВАЗ-2107

Коробка передач служит для изменения величины крутящего момента, передаваемого на ведущие колеса автомобиля, разобщения работающего двигателя от трансмиссии во время стоянки или остановки автомобиля и при его движении накатом (по инерции), изменения направления вращения колес при включении заднего хода.

На большей части автомобилей установлена четырехступенчатая коробка передач, а на части автомобилей пятиступенчатая. Характерной особенностью коробки передач является то, что она компактна и проста по устройству, имеет небольшое количество передач.

Зубчатые колеса первой, второй и третьей передач имеют постоянное косозубое зацепление, что обеспечивает бесшумную и долговечную работу коробки передач. Подобранные передаточные числа обеспечивают интенсивный разгон, высокую среднюю скорость автомобиля и экономичную работу двигателя.

Передаточные числа коробки передач: первая передача 3,67; вторая 2,10; третья - 1,36; четвертая -1,00; задний ход - 3,53.

Коробка передач крепится к картеру сцепления. Двигатель в сборе с картером сцепления и коробкой передач образуют силовой агрегат автомобиля.

рис. 1

Все детали коробки передач расположены в двух базовых деталях: в картере и задней крышке. Картер коробки передач отлит из алюминиевого сплава. На наружной поверхности выполнены ребра, которые обеспечивают жесткость картера и хорошую теплоотдачу. К картеру крепятся три крышки: передняя, задняя и нижняя. Передняя крышка запрессована в картер сцепления в одном положении и уплотнена в посадочном отверстии картера резиновым кольцом. Передняя крышка закрывает задний подшипник первичного вала. Между фланцем крышки и подшипником расположена пружинная шайба. В передней крышке расположен сальник, а в самой крышке имеется отверстие для стока просочившегося через сальник масла. Это предохраняет диски сцепления от замасливания. Крышка установлена отверстием вниз. К передней крышке припаяна направляющая втулка, на которой расположена муфта подшипника выключения сцепления. В боковой стенке картера выполнено заливное, оно же и контрольное отверстие с пробкой. Уровень масла должен доходить до обреза заливного отверстия. Задняя крышка отлита из алюминиевого сплава и крепится к картеру коробки передач на шпильках гайками с пружинными шайбами. К задней крышке крепится привод спидометра. Сверху в крышке смонтированы детали рычага переключения передач, а внутри крышки расположены зубчатые колеса заднего хода. Нижняя крышка отштампована из стали. Она закрывает нижний проем картера, через который производится разборка и сборка коробки передач. Крышка крепится на шпильках гайками с пружинными шайбами. В крышке имеется сливное отверстие, закрываемое пробкой с постоянным магнитом.

Полость картера коробки передач сообщается с атмосферой через сапун, который установлен в картере сцепления. В корпусе сапуна установлен подпружиненный клапан, препятствующий попаданию в картер воды, грязи, пыли.

В картере коробки передач установлены: первичный вал, вторичный вал в сборе с зубчатыми колесами и синхронизаторами и промежуточный вал.

Первичный (ведущий) вал вращается в двух шарикоподшипниках. Передний подшипник расположен в торце коленчатого вала. При этом часть длины подшипника заходит в торец коленчатого вала, а часть в отверстие маховика, центрируя его на коленчатом валу. Задний подшипник расположен в гнезде передней стенки картера коробки передач. Его установочное кольцо 16 зажато между картерами сцепления и коробки передач. На валу подшипник зажат между буртиком вала и пружинной шайбой, которая запирается на валу стопорным кольцом. При такой фиксации подшипника в гнезде и на валу исключается осевое смещение вала.

Первичный вал изготовлен вместе с косозубым венцом шестерни, находящимся в постоянном зацеплении с зубчатым колесом промежуточного вала. С торца вала на обработанный поясок напрессован, а затем припаян медью прямозубый венец синхронизатора четвертой передачи. В этом же торце вала проточено гнездо под игольчатый подшипник вторичного вала. На переднем конце вала нарезаны шлицы для размещения ведомого диска сцепления.

Вторичный (ведомый) вал является как бы продолжением первичного вала. Он опирается на три подшипника. Игольчатый подшипник расположен в торце первичного вала, промежуточный подшипник в задней стенке картера, а задний двухрядный шарикоподшипник в гнезде задней крышки коробки передач. Промежуточный подшипник удерживается от смещения в гнезде установочным кольцом и стопорной пластиной, которая крепится к стенке картера винтами. На валу подшипник зажат между втулкой и зубчатым колесом заднего хода под усилием пружинной шайбы, которая удерживается на валу стопорным кольцом. Задний подшипник имеет скользящую посадку в задней крышке. На валу подшипник зажат гайкой между шестерней привода спидометра и фланцем эластичной муфты. Гайка контрится шайбой, которая отгибается на грань гайки. На выходе из крышки вторичный вал уплотнен сальником, рабочая кромка которого прилегает к шлифованной поверхности фланца. Сальник защищен от механических повреждений, воздействия воды и грязи грязеотражателем. На цилиндрический поясок гайки плотно посажен резиновый уплотнитель, затем на конец вала напрессовано центрирующее кольцо и установлено стопорное кольцо. При установке эластичной муфты карданной передачи центрирующее кольцо заходит в центрирующую втулку фланца эластичной муфты, чем обеспечивается центрирование вторичного вала коробки передач и карданного вала. При этом уплотнитель 64 прижимается к торцу центрирующей втулки, что создает герметичность этого соединения. На термообработанных шейках вторичного вала вращаются зубчатые колеса и третьей и второй передач. Зубчатое колесо первой передачи вращается на стальной термообработанной втулке, зажатой на валу между подшипником и ступицей синхронизатора. Указанные зубчатые колеса имеют по два венца. Косозубые венцы находятся в постоянном зацеплении с одноименными зубчатыми колесами промежуточного вала, а с прямозубыми венцами соединяются муфты и синхронизатором при включении первой, второй или третьей передач. Для поступления масла к термообработанным шейкам вторичного вала, втулке и к игольчатому подшипнику в зубчатых колесах выполнены радиальные отверстия, а для создания устойчивой масляной пленки на шейках вала и втулке нарезаны продольные канавки. На двух поясках вторичного вала выполнены по три глубоких паза, в которые заходят выступы ступиц муфт синхронизаторов. Ступица синхронизатора третьей и четвертой передач поджата к буртику вала пружинной шайбой и стопорится на валу кольцом. Другая ступица зажата между втулкой и буртиком вала. От осевого смещения она удерживается вместо с промежуточным подшипником и зубчатым колесом пружинной шайбой и стопорным кольцом. Зубчатое колесо заднего хода соединено с валом шпонкой.

Министерство образования и науки Украины

Симферопольский автотранспортный техникум

Практическая работа №5

Выполнил студент 20-АЭД группы

Войник Сергей

Проверил:

Пембек Е.Д.

Первичный вал вращается в двух подшипниках, передний расположен в торце коленчатого вала, задний подшипник 13 в гнезде передней стенки картера. Его установочное кольцо зажато между картерами сцепления и коробки передач. На валу подшипник зажат между буртиком вала и пружинной шайбой 11, которая запирается на валу стопорным кольцом 12. При такой фиксации подшипника в гнезде и на валу исключается осевое смещение вала.

Первичный вал изготовлен вместе с косозубым венцом шестерни 10. находящимся в постоянном зацеплении с шестерней 9 промежуточного вала. С торца вала на обработанный поясок напрессован, а затем припаян медью прямозубый венец 42 синхронизатора IV передачи. В этом же торце вала проточено гнездо под игольчатый подшипник 40 вторичного вала. На шлицах вала расположен ведомый диск сцепления. Вторичный вал 50 является как бы продолжением первичного вала. Он опирается на три подшипника.

Игольчатый подшипник 40 расположен в торце первичного вала, промежуточный 53 в задней стенке картера, а задний двухрядный подшипник 70 - в гнезде задней крышки коробки передач. Промежуточный подшипник удерживается от смещения в гнезде установочным кольцом и стопорной пластиной 54, которая крепится к стенке картера винтами. На валу подшипник зажат между втулкой 52 и шестерней 55 заднего хода под усилием пружинной шайбы 11, которая удерживается на валу стопорным кольцом 12. Задний подшипник 70 зажат гайкой 66 между шестерней 73 привода спидометра и фланцем 65 эластичной муфты.

Гайка контрится шайбой, которая отгибается на грань гайки. На выходе из крышки вторичный вал уплотнен сальником, рабочая кромка которого прилегает к шлифованной поверхности фланца 65. Сальник защищен грязеотражателем 72. На цилиндрический поясок гайки плотно посажен резиновый уплотнитель 67, затем на конец вала напрессовано центрирующее кольцо 68 и установлено стопорное кольцо 69.

На термообработанных шейках вторичного вала вращаются шестерни 48 и 49 III и 2 передач. Шестерня 51 I передачи вращается на стальной термообработанной втулке 52, зажатой на валу между подшипником 53 и ступицей синхронизатора. Указанные шестерни имеют по два венца. Косозубые венцы находятся в постоянном зацеплении с одноименными шестернями промежуточного вала, а с прямозубы- ми венцами соединяются муфты 43 и 80 синхронизаторов при включении I, II или III передач.

На двух поясках вторичного вала выполнены по три глубоких паза, в которые заходят выступы ступиц муфт синхронизаторов. Ступица 44 синхронизатора III и IV передач поджата к буртику вала пружинной шайбой и стопорится на валу кольцом. Другая ступица зажата между втулкой 52 и буртиком вала. От осевого смещения она удерживается вместе с промежуточным подшипником 53 и шестерней 55 пружинной шайбой 11 и стопорным кольцом 12. Шестерня 55 заднего хода соединена с валом шпонкой.

Синхронизатор - инерционного типа, обеспечивает безударное включение передач. Конструкция обоих синхронизаторов одинакова. Синхронизатор III и IV передач состоит из ступицы 44, скользящей муфты 43, двух блокирующих колец 46, пружин 47, стопорных колец 45 и венцов синхронизаторов первичного вала и шестерни 48 III передачи. Промежуточный вал 5 выполнен в виде блока четырех шестерен. Вал вращается в двухрядном шарикоподшипнике 6 и роликовом цилиндрическом подшипнике 77. Подшипник крепится на валу болтом 7 через пружинную и плоскую шайбы.

Роликоподшипник зажат на валу между буртиком вала и шестерней 20 заднего хода. Эта шестерня установлена на шлицы вала и удерживается на них стопорным кольцом. Промежуточная шестерня 21 заднего хода расположена на оси 76 на металлокерамической втулке. Ось установлена в отверстиях стенки картера и прилива задней крышки коробки передач и стопорится пластиной 54. Включение и переключение передач осуществляется через механический привод, состоящий из рычага 29. трех штоков с вилками, фиксаторов и замкового устройства.

Рычаг переключения передач выполнен разъемным, чтобы облегчить снятие и установку коробки передач на автомобиле. Стержень рычага соединен с самим рычагом через эластичные втулки демпфера, которые поглощают вибрации и обеспечивают более мягкое включение передач. Рычаг переключения передач смонтирован в задней крышке 75. На трех шпильках гайками с пружинными шайбами к крышке крепятся направляющая чашка 25 рычага, шаровая опора 26 и фланец уплотнительного чехла 62.

Между ними установлены уплотнительные прокладки. Рычаг 29 имеет опорный шар, который поджимается пружиной 28 к поверхности шаровой опоры. Эта же пружина поджимает сверху к шаровой опоре сферическую шайбу 27. Чтобы шарнир рычага не проворачивался в шаровой опоре, в опорный шар запрессован штифт 63. конец которого заходит в отверстие опоры.

Шаровая опора защищена резиновым чехлом 62, а место выхода рычага в салон автомобиля уплотнено снизу манжетой. Перемещение муфт синхронизаторов и промежуточной шестерни заднего хода осуществляется вилками, которые закреплены на штоках болтами. Шток 33 вилки включения III и IV передач установлен в отверстиях передней и задней стенок картера, а штоки 32 и 35 в отверстиях задней стенки и прилива картера. В нейтральном и включенном положениях штоки удерживаются шариковыми фиксаторами, которые поджимаются к гнездам штоков пружинами 37. Фиксаторы закрываются общей крышкой 38. Чтобы исключить одновременное включение двух передач, в приводе имеется замковое устройство, состоящее из трех блокировочных сухарей 34. Два крайних сухаря большего диаметра установлены в отверстии задней стенки, а средний в отверстии штока 33.

К атегория:

Устройство автомобиля

Четырехступенчатые коробки передач

Коробка передач автомобиля ГАЗ -24 «Волга». Первичный вал четырехступенчатой коробки передач автомобиля ГАЗ -24 «Волга» шестерней постоянного зацепления связан с блоком шестерен промежуточного вала. Остальные шестерни этого блока находятся в постоянном зацеплении с косозубыми шестернями соответственно третьей, второй и первой передач вторичного вала. Включение всех четырех передач переднего хода выполняют соединением скользящих муфт синхронизаторов со шлице-выми венцами соответствующих шестерен.

При включении первой передачи крутящий момент от коленчатого вала двигателя передается через первичный вал блоку шестерен промежуточного вала, а затем через шестерню, муфту и ступицу синхронизатора первой и второй передач к вторичному валу. При включенной второй передаче крутящий момент передается через первичный вал, блок шестерен промежуточного вала, шестерню, муфту и ступицу синхронизатора первой и второй передач к вторичному валу.

Если включена третья передача, то крутящий момент передается через шестерню, муфту и ступицу синхронизатора третьей и четвертой передач. При включении четвертой передачи (прямой) синхронизатор третьей и четвертой передач непосредственно соединяет первичный и вторичный валы.

Положение шестерни второй передачи на вторичном валу фиксировано с одной стороны буртом этого вала, а с другой - упорной шайбой, которая удерживается от поворота штифтом с пружиной, расположенным во впадине шлица вторичного вала. Задний торец шестерни первой передачи упирается в регулировочную шайбу, толщина которой обеспечивает необходимый осевой зазор.

Подшипник внутренним кольцом напрессован на первичный вал, наружным установлен в картере коробки передач и закрыт крышкой. Внутреннее кольцо шарикоподшипника зафиксировано на первичном валу стопорным кольцом. От осевых перемещений подшипник и первичный вал удерживаются стопорным кольцом, расположенным в канавке на наружном кольце и зажатым между торцом картера и крышкой подшипника. Шарикоподшипник напрессован на вторичный вал, и его осевые перемещения ограничены стопорным кольцом и внутренним буртом удлинителя коробки передач. Блок шестерен промежуточного вала вращается на оси в игольчатых подшипниках. От провертывания ось удерживают лыски на ее заднем конце, которые входят паз удлинителя. На заднем конце удлинителя помещены сальники и сталебабитовый подшипник, служащий опорой скользящей вилке карданного вала, посаженной на задний конец вторичного вала на эвольвентных шлицах.

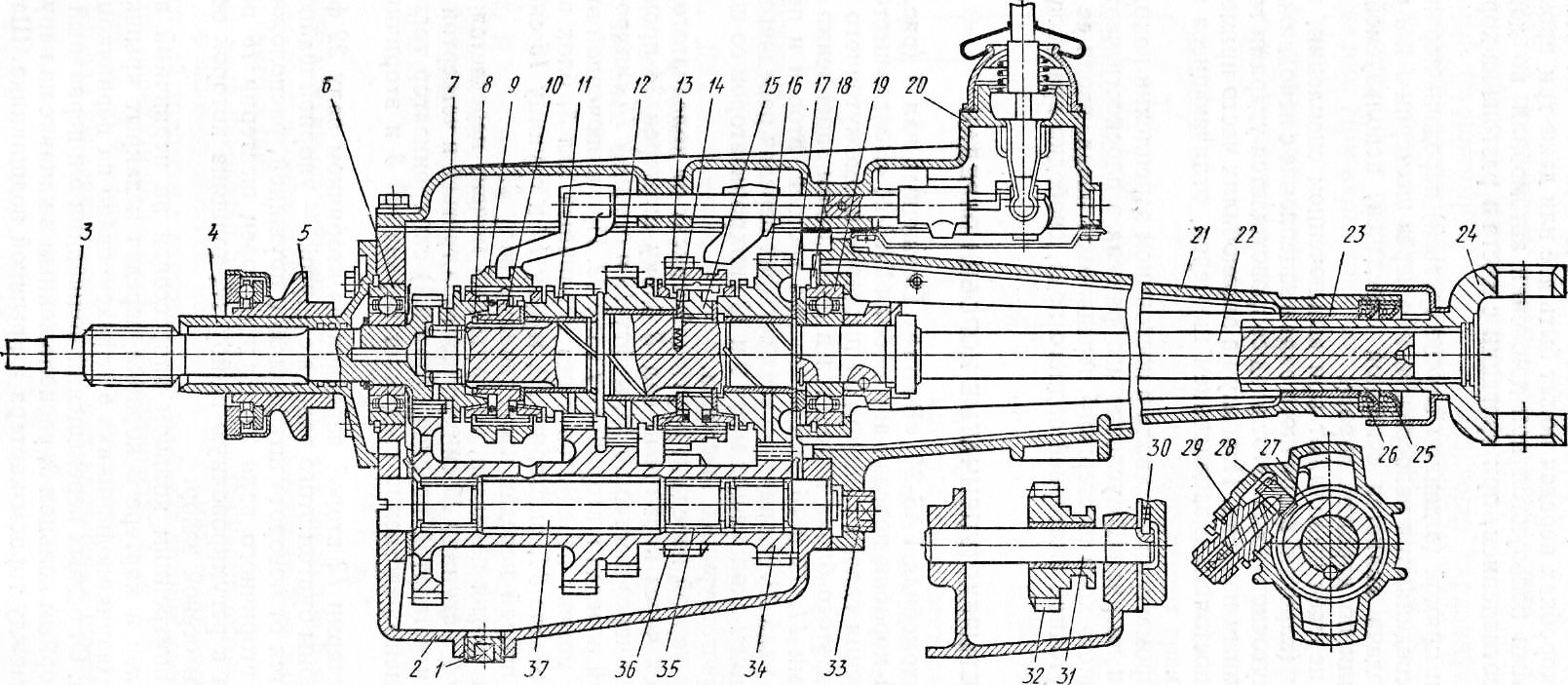

Рис. 1. Четырехступенчатая коробка передач автомобиля ГАЗ -24 «Волга»: 1 - пробка отверстия для слива масла; 2 - картер коробки передач; 3 - первичный вал; 4 - крышка подшипника первичного вала; 5 - муфта выключения сцепления; 6 - задний подшипник первичного вала; 7 - роликовый подшипник; 8 и 18 - стопорные кольца; 9 - муфта синхронизатора третьей и четвертой передач^ 10 - ступица синхронизатора третьей и четвертой передач; И - шестерня третьей передачи; 12 - шестерня второй передачи; 13 - муфта синхронизатора первой и второй передач; 14 - упорная шайба; 15 - ступица синхронизатора первой и второй передач; 16 - шестерня первой передачи; 17 - регулировочная шайба; 19 - ша« рикоподшипник; 20 - верхняя крышка коробки передач; 21 - удлинитель коробки передач; 22 - вторичный вал; 23 - сталебаббитовый подшипник; 24 -скользящая вилка карданного вала; 25 и 26 - сальники; 27 - ведущая шестерня привода спидометра; 28 - ведомая шестерня привода спидометра; 29 - штуцер ведомой шестерни привода спидометра (см. рис. 154); 30 - штифт; 31 - ось промежуточной шестерни заднего хода; 32-промежуточная шестерня заднего хода;) 33 - пробка; 34 - блок шестерен промежуточного вала; 35 - игольчатый подшипник промежуточного вала; 36 шестерня заднего хода; 37 - ось промежуточного вала

Для включения заднего хода прямозубую шестерню, посаженную на ось, вводят в зацепление с шестерней блока шестерен промежуточного вала и с зубчатым венцом муфты синхронизатора первой и второй передач. Ось от провертывания и осевых перемещений удерживается запрессованным в нее штифтом 30, входящим в паз на корпусе удлинителя.

Все детали коробки передач смазываются разбрызгиванием масла, залитым в нижнюю часть картера. Заливают масло и контролируют его уровень через отверстие, расположенное с правой стороны картера.

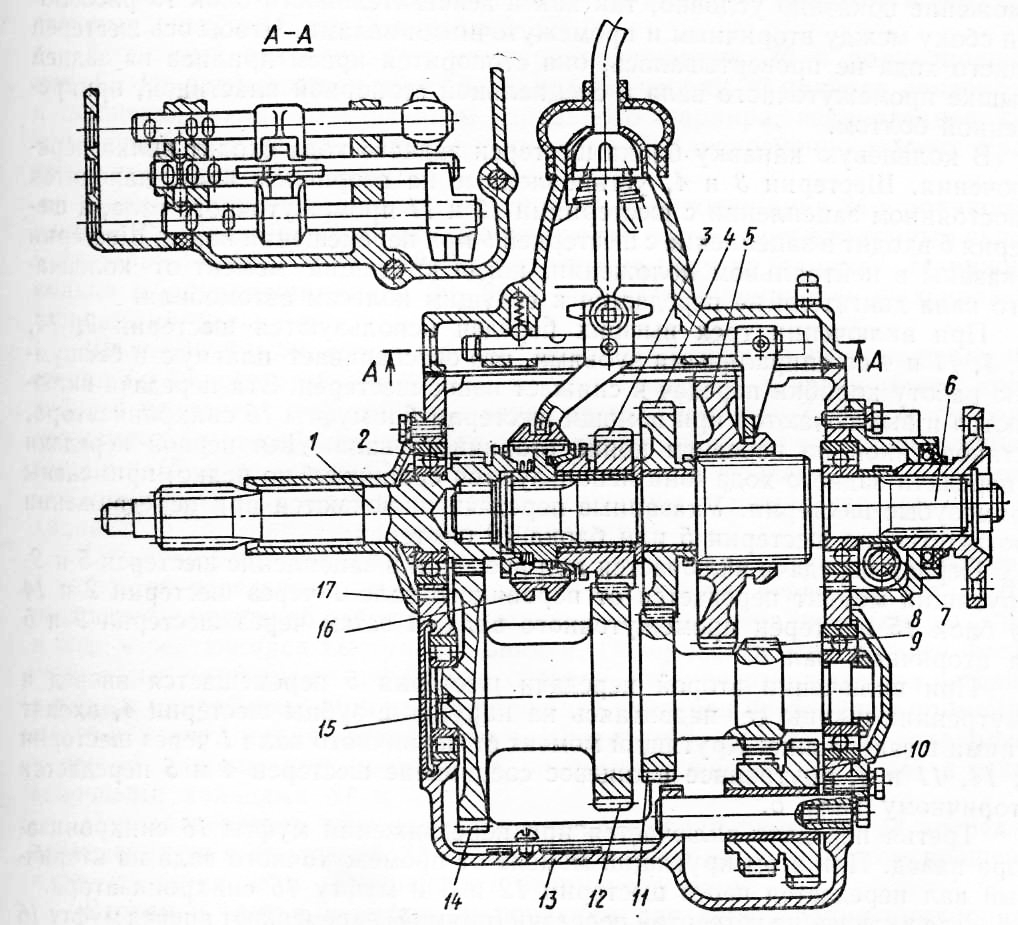

Коробка передач автомобиля ГАЗ -53А. Первичный вал (рис. 2) опирается на шарикоподшипник, установленный в передней стенке картера, и на шарикоподшипник, расположенный в выточке коленчатого вала. Первичный вал изготовлен как одно целое с шестерней со спиральными зубьями, которая находится в постоянном зацеплении с шестерней промежуточного вала. На заднем конце первичного вала имеется зубчатый венец с прямыми зубьями, который может входить в зацепление с зубьями муфты синхронизатора. От осевого перемещения назад первичный вал удерживается упорным кольцом в канавке шарикоподшипника, а от перемещения вперед - крышкой. Шестерня первой передачи установлена на шлицах вторичного вала. Шестерня второй передачи с двумя зубчатыми венцами свободно сидит на бронзовой втулке, надетой на вторичный вал, так же как и шестерня третьей передачи, имеющая кроме зубьев конус для включения синхронизатора.

Рис. 2. Четырехступенчатая коробка передач автомобиля ГАЗ -5ЭА! 1 - первичный вал; 2 и 14 - шестерни постоянного зацепления первичного и промежуточного валов; 3 а 12 - шестерни третьей передачи; 4 и 11 - шестерни второй передачи; 5 и 9 - шестерни первой передачи; 6 - вторичный вал; 7 и 8 - шестерни привода спидометра; 10 - блок шестерен передачи заднего хода; 13 - картер коробки передач; 15 - блок шестерен промежуточного вала; 16 - муфта синхронизатора; 17 - крышка подшипника первичного вала

Опорами вторичного вала служат роликоподшипник, установленный в выточке первичного вала, и шарикоподшипник, помещенный в задней стенке картера коробки передач. Ролики переднего подшипника фиксированы специальной плоской шайбой и буртиком первичного вала. На заднем конце вторичного вала гайкой укреплен червяк привода спидометра и фланец карданного шарнира. На шлицах переднего конца вторичного вала посажена ступица муфты синхронизатора.

Блок шестерен промежуточного вала, вращающийся на двух подшипниках, состоит из шестерни первой передачи, шестерни второй передачи, шестерни третьей передачи и шестерни постоянного зацепления с первичным валом. От осевых перемещений промежуточный вал фиксируется крышкой и гайкой крепления заднего подшипника. Блок шестерен передачи заднего хода вращается на оси на бронзовой втулке. На чертеже его положение показано условно, так как в действительности блок расположен сбоку между вторичным и промежуточными валами. Чтобы ось шестерен заднего хода не провертывалась, она стопорится краем прилива на задней крышке промежуточного вала и специальной стопорной пластиной, прикрепленной болтом.

В кольцевую канавку блока шестерен заднего хода входит вилка переключения. Шестерни, установленные на вторичном валу, находятся в постоянном зацеплении с шестернями промежуточного вала, а шестерня входит в зацепление с шестерней при перемещении назад. Шестерни показаны в нейтральном положении, когда крутящий момент от коленчатого вала двигателя не передается к ведущим колесам автомобиля.

При включении трех высших передач используются шестерни со спиральными зубьями, что обеспечивает плавную и бесшумную работу коробки передач и снижает износ шестерен. Эти передачи включаются и выключаются при помощи шестерни и муфты синхронизатора, установленной на переднем конце вторичного вала. Для первой передачи и передачи заднего хода (они используются сравнительно редко) применены прямозубые шестерни. Указанные передачи включаются при передвижении соответственно шестерни или блока шестерен.

Первая передача включается при введении в зацепление шестерен. Крутящий момент передается от первичного вала через шестерни на блок шестерен промежуточного вала, а затем через шестерни на вторичный вал.

При включении второй передачи шестерня перемещается вперед и внутренние шлицы ее, надвигаясь на наружные зубцы шестерни, входят с ними в зацепление. Крутящий момент от первичного вала через шестерни, внутреннее шлицевое соединение шестерен передается вторичному валу.

Третья передача включается при передвижении муфты синхронизатора назад. При этом крутящий момент от промежуточного вала на вторичный вал передается через шестерни и муфту синхронизатора.

Для включения четвертой передачи (прямой) перемещают вперед муфту синхронизатора, которая соединяет первичный и вторичный валы в одно целое.

Передача заднего хода включается при смещении вперед блока шестерен, из которых большая входит в зацепление с шестерней, а меньшая - с шестерней. При этом крутящий момент передается через шестерни, блок шестерен и шестерню.

Механизм коробки передач смонтирован в литом чугунном картере, который болтами прикреплен к картеру сцепления. Справа (по ходу автомобиля) в картере есть люк, закрытый крышкой с паронитовой прокладкой. Этот люк может быть использован для присоединения коробки отбора мощности. С левой стороны внутри в нижней части картера установлен грязеуловитель.

Заливают и контролируют уровень масла через отверстие с пробкой на левой стенке картера. Отверстие для слива масла находится внизу на задней стенке. На внутренних поверхностях передней и задней крышек картера нарезаны маслосгонные канавки, а в задней крышке, кроме того, установлен сальник. На внутренней стороне передней крышки отлит канал для отвода масла в картер коробки передач.

К атегория: - Устройство автомобиля

› 10. Коробка передач 4х ступенчатая

1. Нижняя крышка;
2. Пробка заливного и контрольного отверстия;
3. Шестерня второй передачи промежуточного вала;
4. Шестерня третьей передачи промежуточного вала;
5. Промежуточный вал;
6. Передний подшипник промежуточного вала;
7. Болт зажимной шайбы:
8. Зажимная шайба переднего подшипника промежуточного вала;
9. Шестерня постоянного зацепления промежуточного вала:
10. Шестерня постоянного зацепления первичного вала;
11. Пружинная шайба;
12. Стопорное кольцо;
13. Задний подшипник первичного вала;
14. Сальник первичного вала;
15. Передняя крышка коробки передач;
16. Установочное кольцо подшипника;
17. Картер сцепления;
18. Ведущий вал коробки передач;
19. Включатель фонаря заднего хода;
20. Шестерня заднего хода промежуточного вала;
21. Промежуточная шестерня заднего хода;
22. Вилка включения заднего хода;
23. Оттяжная пружина рычага переключения передач;
24. Болт оттяжной пружины;
25. Направляющая чашка рычага переключения передач;
26. Шаровая опора рычага;
27. Сферическая шайба;
28. Пружина;
29. Рычаг переключения передач;
30. Вилка включения 1 и 11 передач;
31. Вилка включения III и IV передач;
32. Шток вилки включения 1 и 11 передач;
33. Шток вилки включения 111 и IV передач;
34. Блокировочные сухари;
35. Шток вилки включения заднего хода;
36. Шариковый фиксатор штока;
37. Пружина фиксатора:
38. Крышка фиксатора;
39. Сапун;
40. Игольчатый подшипник переднего конца ведомого вала;
41. Упорная шайба пружины синхронизатора:
42. Зубчатый венец синхронизатора IV передачи;
43. Скользящая муфта синхронизатора III и IV передач;
44. Ступица скользящей муфты синхронизатора 111 и IV передач;
45. Стопорное кольцо синхронизатора;
46. Блокирующее кольцо синхронизатора;
47. Пружина синхронизатора;
48. Шестерня и зубчатый венец синхронизатора III передачи;
49. Шестерня и зубчатый венец синхронизатора 11 передачи;
50. Вторичный вал;
51. Шестерня и зубчатый венец синхронизатора 1 передачи;
52. Втулка шестерни 1 передачи;
53. Промежуточный подшипник вторичного вала;
54. Стопорная пластина промежуточного подшипника;
55. Шестерня заднего хода вторичного вала;
56. Стопорное кольцо шестерни заднего хода промежуточного вала;
57. Упругая подушка демпфера рычага переключения передач;
58. Резиновая втулка демпфера;
59. Распорная втулка демпфера;
60. Запорная втулка демпфера;
61. Дистанционная втулка штока;
62. Внутренний чехол рычага переключения передач;
63. Направляющий штифт рычага;
64. Сальник заднего подшипника вторичного вала;
65. Фланец эластичной муфты карданного вала;
66. Гайка;
67. Уплотнитель центрирующего кольца;
68. Центрирующее кольцо;
69. Стопорное кольцо;
70. Задний подшипник вторичного вала;
71. Пробка сливного отверстия;
72. Грязеотражатель;
73. Ведущая шестерня привода спидометра;
74. Привод спидометра;
75. Задняя крышка коробки передач;
76. Ось промежуточной шестерни заднего хода;
77. Задний подшипник промежуточного вала;
78. Шестерня 1 передачи промежуточного вала
79. Картер коробки передач;
80. Скользящая муфта синхронизатора 1 и 11 передач.

Коробка передач четырехступенчатая. Все детали ее расположены в двух базовых деталях: в картере 79 и задней крышке 75. В картере установлены первичный вал 18, вторичный вал 50 в сборе с шестернями и синхронизаторами и промежуточный вал 5. Первичный вал вращается в двух подшипниках, передний расположен в торце коленчатого вала, задний подшипник 13 в гнезде передней стенки картера. Его установочное кольцо зажато между картерами сцепления и коробки передач. На валу подшипник зажат между буртиком вала и пружинной шайбой И, которая запирается на валу стопорным кольцом 12. При такой фиксации подшипника в гнезде и на валу исключается осевое смещение вала. Первичный вал изготовлен вместе с косозубым венцом шестерни 10. находящимся в постоянном зацеплении с шестерней 9 промежуточного вала. С торца вала на обработанный поясок напрессован, а затем припаян медью прямозубый венец 42 синхронизатора IV передачи. В этом же торце вала проточено гнездо под игольчатый подшипник 40 вторичного вала. На шлицах вала расположен ведомый диск сцепления. Вторичный вал 50 является как бы продолжением первичного вала. Он опирается на три подшипника. Игольчатый подшипник 40 расположен в торце первичного вала, промежуточный 53 в задней стенке картера, а задний двухрядный подшипник 70 - в гнезде задней крышки коробки передач.

Промежуточный подшипник удерживается от смещения в гнезде установочным кольцом и стопорной пластиной 54, которая крепится к стенке картера винтами. На валу подшипник зажат между втулкой 52 и шестерней 55 заднего хода под усилием пружинной шайбы 11, которая удерживается на валу стопорным кольцом 12. Задний подшипник 70 зажат гайкой 66 между шестерней 73 привода спидометра и фланцем 65 эластичной муфты. Гайка контрится шайбой, которая отгибается на грань гайки. На выходе из крышки вторичный вал уплотнен сальником, рабочая кромка которого прилегает к шлифованной поверхности фланца 65. Сальник защищен грязеотражателем 72. На цилиндрический поясок гайки плотно посажен резиновый уплотнитель 67, затем на конец вала напрессовано центрирующее кольцо 68 и установлено стопорное кольцо 69. На термообработанных шейках вторичного вала вращаются шестерни 48 и 49 III и 2 передач. Шестерня 51 1 передачи вращается на стальной термообработанной втулке 52, зажатой на валу между подшипником 53 и ступицей синхронизатора. Указанные шестерни имеют по два венца. Косозубые венцы находятся в постоянном зацеплении с одноименными шестернями промежуточного вала, а с прямозубы- ми венцами соединяются муфты 43 и 80 синхронизаторов при включении 1, И или III передач. На двух поясках вторичного вала выполнены по три глубоких паза, в которые заходят выступы ступиц муфт синхронизаторов. Ступица 44 синхронизатора III и IV передач поджата к буртику вала пружинной шайбой и стопорится на валу кольцом.

Другая ступица зажата между втулкой 52 и буртиком вала. От осевого смещения она удерживается вместе с промежуточным подшипником 53 и шестерней 55 пружинной шайбой И и стопорным кольцом 12. Шестерня 55 заднего хода соединена с валом шпонкой. Синхронизатор - инерционного типа, обеспечивает безударное включение передач. Конструкция обоих синхронизаторов одинакова. Синхронизатор III и IV передач состоит из ступицы 44, скользящей муфты 43, двух блокирующих колец 46, пружин 47, стопорных колец 45 и венцов синхронизаторов первичного вала и шестерни 48 III передачи. Промежуточный вал 5 выполнен в виде блока четырех шестерен. Вал вращается в двухрядном шарикоподшипнике 6 и роликовом цилиндрическом подшипнике 77. Подшипник крепится на валу болтом 7 через пружинную и плоскую шайбы. Роликоподшипник зажат на валу между буртиком вала и шестерней 20 заднего хода. Эта шестерня установлена на шлицы вала и удерживается на них стопорным кольцом. Промежуточная шестерня 21 заднего хода расположена на оси 76 на металлокерамической втулке. Ось установлена в отверстиях стенки картера и прилива задней крышки коробки передач и стопорится пластиной 54.

Включение и переключение передач осуществляется через механический привод, состоящий из рычага 29. трех штоков с вилками, фиксаторов и замкового устройства. Рычаг переключения передач выполнен разъемным, чтобы облегчить снятие и установку коробки передач на автомобиле. Стержень рычага соединен с самим рычагом через эластичные втулки демпфера, которые поглощают вибрации и обеспечивают более мягкое включение передач. Рычаг переключения передач смонтирован в задней крышке 75. На трех шпильках гайками с пружинными шайбами к крышке крепятся направляющая чашка 25 рычага, шаровая опора 26 и фланец уплотнительного чехла 62. Между ними установлены уплотнительные прокладки. Рычаг 29 имеет опорный шар, который поджимается пружиной 28 к поверхности шаровой опоры. Эта же пружина поджимает сверху к шаровой опоре сферическую шайбу 27. Чтобы шарнир рычага не проворачивался в шаровой опоре, в опорный шар запрессован штифт 63. конец которого заходит в отверстие опоры. Шаровая опора защищена резиновым чехлом 62, а место выхода рычага в салон автомобиля уплотнено снизу манжетой. Перемещение муфт синхронизаторов и промежуточной шестерни заднего хода осуществляется вилками, которые закреплены на штоках болтами. Шток 33 вилки включения III и IV передач установлен в отверстиях передней и задней стенок картера, а штоки 32 и 35 в отверстиях задней стенки и прилива картера. В нейтральном и включенном положениях штоки удерживаются шариковыми фиксаторами, которые поджимаются к гнездам штоков пружинами 37. Фиксаторы закрываются общей крышкой 38. Чтобы исключить одновременное включение двух передач, в приводе имеется замковое устройство, состоящее из трех блокировочных сухарей 34. Два крайних сухаря большего диаметра установлены в отверстии задней стенки, а средний в отверстии штока 33.
