Как работает привод, поводок и другие узлы стеклоочистителя? Учимся менять дворники на машине

Дворники (очистители лобового стекла) - специальный механизм, предназначенный для обеспечения достаточной видимости при движении в плохую погоду (во время дождя, града, снегопада). В случае отказа механизма, возрастает риск ДТП, появляется опасность для водителя и пассажиров машины, а также других участников движения. Что делать, если не работают дворники? В чем может быть причина? Как устранить проблему? Эти моменты обсудим в статье.

Причины неисправности

Проблемы со стеклоочистителями проявляют себя следующим образом - отказом работы (остановкой) или появлением скрипа. Часто поломка вызвана выходом из строя электрического моторчика, из-за чего дворники не способны выполнять возложенную на них задачу. Но нельзя отметать и другие причины - по механической части. Рассмотрим каждое из направлений подробнее. Ниже смотрите видео, как заменить трапецию дворников, и как сделать дворники ВАЗ быстрее.

К МЕХАНИЧЕСКИМ неисправностям, из-за которых не работают дворники, стоит отнести:

Раскручивание (частично или полное) крепежной гайки, удерживающей кривошип на редукторной оси. Распознать поломку несложно - после включения стеклоочистителей моторчик работает, а щетки нет.
Проблемы с качеством протяжки фиксирующей поводок гайки. Решение - закручивание гайки с требуемым моментом. Перед выполнением работы поставьте щетки в подходящее положение, и только после этого протягивайте гайки.

ЭЛЕКТРИЧЕСКИЕ неисправности проявляют себя так:

Стеклоочистители перемещаются по стеклу медленно, с периодическими остановками и возобновлением работы, а щетка не достигает нижнего положения. При появлении такого симптома, проверьте целостность концевого выключателя, после чего подогните контактную группу (при наличии такой регулировки). Если упомянутые действия не дали результат, меняйте двигатель стеклоочистителей в комплекте. По-другому здесь не получится, ведь редуктор встроен в механизм.
После включения режима с остановками, стеклоочистители продолжают работать непрерывно. Вероятная причина - поломка реле, которое нуждается в замене. В ситуации, когда после включения стеклоочистителей, слышен звук моторчика, можно с уверенность утверждать о проблемах с реле. Если работу двигателя не удается диагностировать, проверьте контактные группы - на факт окисления и нагара.
Дворники не работают в любом из режимов. При этом слышны щелчки, издаваемые предохранителем с термометаллическим элементом, а якорь и щетки обездвижены. В такой ситуации, начните с проверки щеток - они могли примерзнуть к стеклу из-за мороза на улице. Следующий шаг - проверка вставки плавкой (наименование F5) или якоря. В каждой из ситуаций, при обнаружении поломки, требуется замена неисправного элемента.
Предохранители целые, но моторчик не работает. В такой ситуации проверьте контакты на качество. Часто причина поломки в перегорании якоря или зависании щетки.

Как отремонтировать стеклоочистители?

Когда в машине ВАЗ-2110 не работают дворники, займитесь ремонтом неисправного узла. Эта работа относится к категории легких, поэтому не возникают проблем даже у новичков. Главное - четко диагностировать проблему (об этом упоминалось выше), знать последовательность действий и иметь хотя бы небольшой опыт работы с электропроводкой автомобиля.

Первым шагом демонтируйте с «десятки» дворники. Конструктивно существует несколько креплений, открутив которые можно без труда демонтировать очистители стекол. Что касается разборки узла, то здесь все сложнее - требуются определенные навыки и следование алгоритму.

Имеется ли альтернатива?

Владельцы «десяток», при выходе из строя стеклоочистителя, часто устанавливают аналогичные изделия. Причина - отсутствие, по их мнению, более достойной замены. Это не так. На самом деле, на машинах ВАЗ-2110 всех годов выпуска, устанавливаются 20-дюймовые стеклоочистители идентичного размера. Длина дворника - 50,8 см, но при желании допускается увеличение размера до 53 сантиметров. Если установить стеклоочиститель еще большей длины, то он не будет работать с должной эффективностью. Кроме того, появляются дополнительные шумы, рывки, и снижается ресурс работы.

Оригинальные очистители стекол для «десятки» имеют неплохое качество, но в продаже имеются и другие устройства, отличающиеся лучшей очисткой лобового стекла. Как вариант, бескаркасные дворники от производителя Бош. Преимущества - надежность и компактность. Минус в том, что на лобовом стекле «десятки» такое устройство не смотрится, да и крепление выглядит громоздко. Единственное решение - оптимизировать стеклоочистители.

Как доработать дворники?

При желании оптимизировать стеклоочистители на автомобиль сделайте следующее:

Отбрасывайте «минус» от источника питания (АКБ).
Тяните на себя дворник и снимайте щетки.
Демонтируйте накладку (если она смонтирована).
Скручивайте крепежный болт и убирайте установленный ранее узел.
Сравните новое и старое устройство (размер вновь устанавливаемого очистителя не должен быть больше, чем на два сантиметра).
Собирайте все на место, соблюдая обратный алгоритм.

Если на авто не работают дворники, не паникуйте - исправить проблему несложно. Установка нового стеклоочистителя занимает несколько минут (Замена дворников своими руками) , а вот ремонт изделия на «десятке» требует четкого следования алгоритму, описанному в статье.

Видео: Доработка дворников. Как сделать дворники быстрее на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Если видео не показывает, обновите страницу или

Такая простая конструкция как стеклоочистители на автомобиле, но кто же знал, что даже они могут преподнести конструкционные сюрпризы? Посмотрим на схему работы и конструкцию обычного стеклоочистителя.

В автомобиле существует множество запчастей, которые как мы неверно считаем второстепенны. Это данность, которую мы считаем таковой, а значит часто мы не замечаем насколько увлекательной может быть конструкция той или иной части машины. Эти штуковины работают и хорошо и зачем знать устройство этих «серых мышек»? А между прочим, это крайне увлекательный и разнообразный мир. В него входит и такой элемент без которого невероятно представить безопасное и комфортное передвижение во время разнообразных осадков, - автомобильных очистителей лобового стекла.

Мы поднимаем рычажок и начитают движение по ветровому стеклу за счет действия электромотора. Действительно, так они работают, но описание крайне базовое, на самом деле все гораздо разнообразнее и веселее.

Система автомобильного стеклоочистителя состоит из следующих элементов:

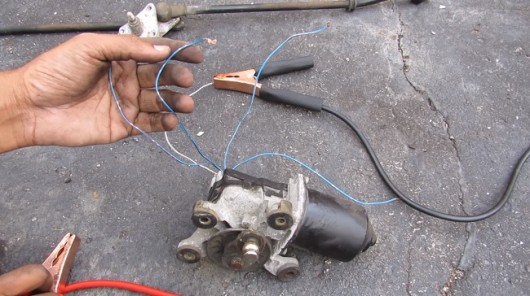

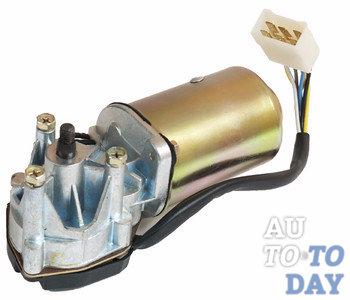

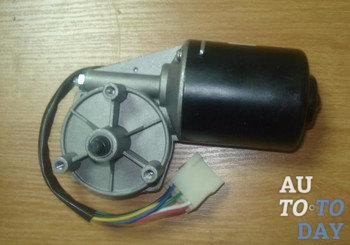

1. Двигатель стеклоочистителя (электромотор) находится в подкапотном пространстве. Он инициирует движение щеток с разной скоростью работы.

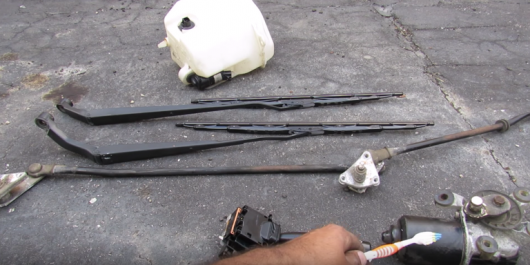

На 48 секунде видео показана полностью разобранная система очистки лобового стекла.

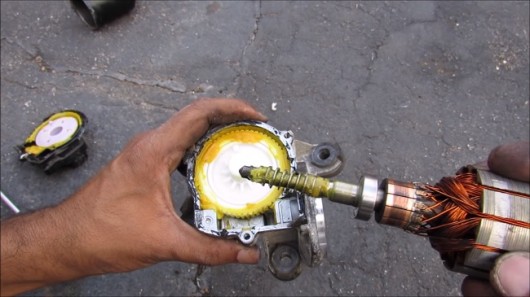

2. Электромотор по своему внутреннему устройству ничем не отличается от других типов этих двигателей: щетки, обмотка, магниты, выходной шток, все стандартно. Но вот сама система передачи крутящего момента достаточно самобытна, в нее входит спиральная шестерня передающая вращение на движение остальных частей схемы (внутренне устройство можно увидеть с 1.57 по 3.41 минуту видео) стеклоочистителей, и крупная шестерня которая приводится в движение первой.

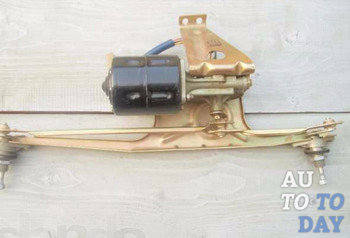

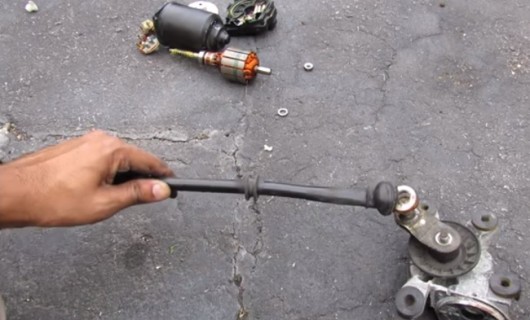

3. Но каким образом приводной мотор способен двигать в разных направлениях, ведь вращается он только в одну? Это становится возможным при помощи специального сочлененного шатунного механизма, который преобразует вращательное движение мотора в поступательные движения щеток (4 минута видео)

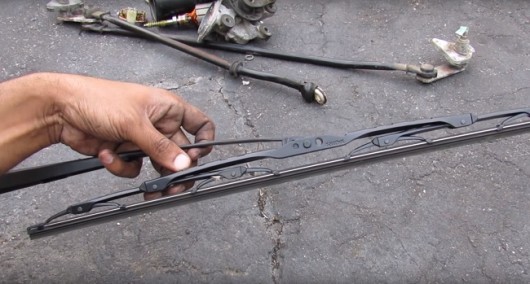

4. Щетки стеклоочистителя. Для них главное хорошо прилегать к площади стекла. Это становится возможным за счет пружины, обозначена на 5 минуте видео и множеству сочленений непосредственно на самой щетке, которые находясь ближе к непосредственной щетке уменьшаются в размерах и более точечно прижимают полотно щетки к изогнутой поверхности стекла.

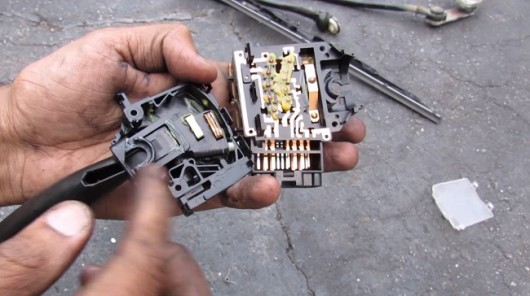

5. Переключатель. Устройств простейшее и почти безотказное. На двигающейся части со стороны переключателя установлены два контакта, на неподвижной части стоят другие множественные контакты, при замыкании которых увеличивают темп скорости очистки стекла. Управляется это микросхемой, в которой прописана программа прерывания и интенсивности взмахов щеток.
6. Бачок омывателя. На 6.10 минуте продемонстрирован измеритель уровня жидкости, а на 6.30 минуте извлечен моторчик

Каждый водитель стремится поддерживать лобовое стекло своей машины в максимальной чистоте, так как от этого зависит степень видимости дороги. Особенно это важно в плохую погоду, в дождь или метель ночью, когда на дороге возникает опасная ситуация. Для того, чтобы поддерживать обзорное стекло в чистоте, в автомобиле смонтированы такие устройства, которые удаляют грязь, влагу, дождевые капли. Привод стеклоочистителя относится к таким устройствам. Всего таких устройств два вида – механический и пневматический. О том, как работает этот механизм, Вы можете прочесть в данном материале.

Привод стеклоочистителя и принцип его работы

Зачастую, импульс щеткам передает посредством использования некоторых механических элементов, которые соединены параллельно или последовательно. Реже встречаются стеклоочистители пневматического принципа действия. Такое устройство расположено в контуре с определенным объемом воздуха от тормозной системы. Устройство с пневматическим принципом действия расположено немного выше, нежели уровень ветрового стекла, а начинает работать тогда, когда открывается клапан.

Очистительный механизм работает по очень простому принципу. На щетках есть лезвия, которые двигаются вперед и назад, за счет чего очищается поверхность Также можно выполнять регулировку скорости, с которой будут двигаться щетки, при изменении погоды. Есть некоторые модели машин, у которых стеклоочистители «скрытые», то есть их передвигает вниз специальный механизм, как только устройство выключатся. После того, как стеклоочистители будут спрятаны, они станут незаметными. Такое устройство более характерно для габаритных машин.

Широко применяются системы с двумя синхронными рычагами, вращающимися по полукругу. Но в моделях Mercedes установлен всего один стеклоочиститель, но двигается он по W-образной траектории.

Двигатель стеклоочистителя и прочие узлы устройства

Очистители на переднем и заднем стекле не особо отличаются, но все же между ними есть разница. Это различие состоит в том, что можно менять скорость, с которой вращаются передние щетки, а вот задние стеклоочистители имеют только один режим работы. Исходя из этого, передние стеклоочистители сформированы редуктором, электродвигателем, щетками, которые очищают поверхность, системой рычагов и управлением, которое позволяет щеткам автоматически возвращаться в стартовую точку после того, как водитель переключает рычаг в позицию «выключено».

Также эта система «умеет» омывать переднее стекло. Такой омыватель состоит из наноса, заставляющий работать движок стеклоочистителя, магистралей, сопел и специального бачка, в который нужно заливать дистиллированную воду или специальную жидкость, которую нужно разбавлять водой. Омыватель включается в тот же момент, когда начинают работать щетки.

Конструкция привода заднего стеклоочистителя совпадает с передним. Есть такое понятие, как омыватель заднего стекла. У него также есть все жизненно важные компоненты. Включение заднего омывателя и очистителя осуществляется прямо из салона автомобиля посредством передвижения рычага.

Подбор щеток стеклоочистителя – по марке автомобиля или нет?

В вопросе подбора щеток под стеклоочиститель, нужно руководствоваться информацией о следующих параметрах: качество, длина щеток и конструкция крепежа. Качество щеток у разных фирм-производителей разное, аналогичная ситуация у товаров из разных ценовых категорий. Но все же лучше не экономить на щетках, потому как от них будет зависеть прозрачность и чистота лобового стекла, а как следствие – видимость дороги. При выборе щеток для стеклоочистителя нужно также ориентироваться на марку машины. Если длина щеток будет слишком большой, то щетки будут оказывать слишком малое давление на стекло, от чего стекло будет плохо очищаться.

Очень желательно использовать щетки в зависимости от времени года, то есть летом нужно ставить летние щетки, а зимой – зимние. У зимних щеток есть специальные резиновые щитки, которые защитят от льда шарниры коромысел. Иногда щетки можно не менять, так как в некоторых моделях можно просто вставить резиновую полоску, которая будет выполнять функцию щитов. Но это становится возможным только в том случае, если адаптеры и шарниры находятся в удовлетворительном состоянии. Резиновую прослойку нужно подбирать таким образом, чтобы у нового устройства были такие же пазы, как и у старой ленты.

Надеемся, Вам, как водителю, стало ясно, что нужно следить не только за состоянием двигателя, мотора и , но и за такой деталью, как привод стеклоочистителя. Может показаться, что такая деталь является мелочью, но это глубокое заблуждение. Нужно быть уверенным в исправности всех элементов автомобиля.

Подписывайтесь на наши ленты в

Какое назначение стеклоочистителя, как он устроен и работает?

Стеклоочиститель служит для очистки ветрового стекла с целью улучшения видимости. На большинстве автомобилей устанавливают стеклоочиститель с электрическим приводом (рис.111). Он состоит из электродвигателя 12, червячного редуктора 10, рычагов привода 14, щеткодержателей 2 с пружинами 3 и щетками 4, установленных на осях 1. Щетки перемешаются по ветровому стеклу 5. Ось привода рычагами 14 соединена с осью 6 червячной шестерни 8. Червяк 9, находящийся в постоянном зацеплении с червячной шестерней, изготовлен как одно целое с валом якоря 11 электродвигателя 12. Н а валу червячной шестерни 6. закреплен фасонный контактный диск 13 концевых выключателей 7. Переключатель 15 имеет три положения: выключено; малая скорость, при которой щетки 3 совершают 27 двойных ходов в минуту, и большая скорость – 45 двойных ходов в минуту. Изменение скорости хода достигается включением в цепь обмотки возбуждения дополнительного сопротивления. При установке переключателя в первое или второе положение ток поступает в обмотки возбуждения электродвигателя и якорь начинает вращаться. Крутящий момент передается червяку 9 редуктора 10 и от него червячной шестерне 8. Червячная передача позволяет уменьшить до необходимых пределов частоту вращения вала червячной шестерни, на которой установлен кривошип, соединенный с рычажной системой привода щеток 4. Кривошип превращает вращательное движение червячной передачи в качательное движение щеток. После выключения переключателя электродвигатель сразу не выключается и щетки продолжают двигаться по стеклу до тех пор, пока не дойдут до своих крайних положений. В этот момент концевой выключатель 7, расположенный на корпусе редуктора и работающий параллельно основному переключателю 15, с помощью фасонного диска 13 с контактом разомкнет электрическую цепь. Двигатель выключится и щетки остановятся у нижнего края стекла.

Рис.111. Стеклоочиститель.

***
Проверьте свои знания и ответьте на

Система стеклоочистки включает в себя множество элементов, соединенных между собой и выполняющих одну важную функцию — очищение лобового стекла от грязи. Если по каким-то причинам система перестает работать, обзорность дороги для водителя будет ухудшена, соответственно, это может повлиять на его безопасность. Какие функции выполняет поводок стеклоочистителя, и из каких элементов состоит система — узнайте из этой статьи.

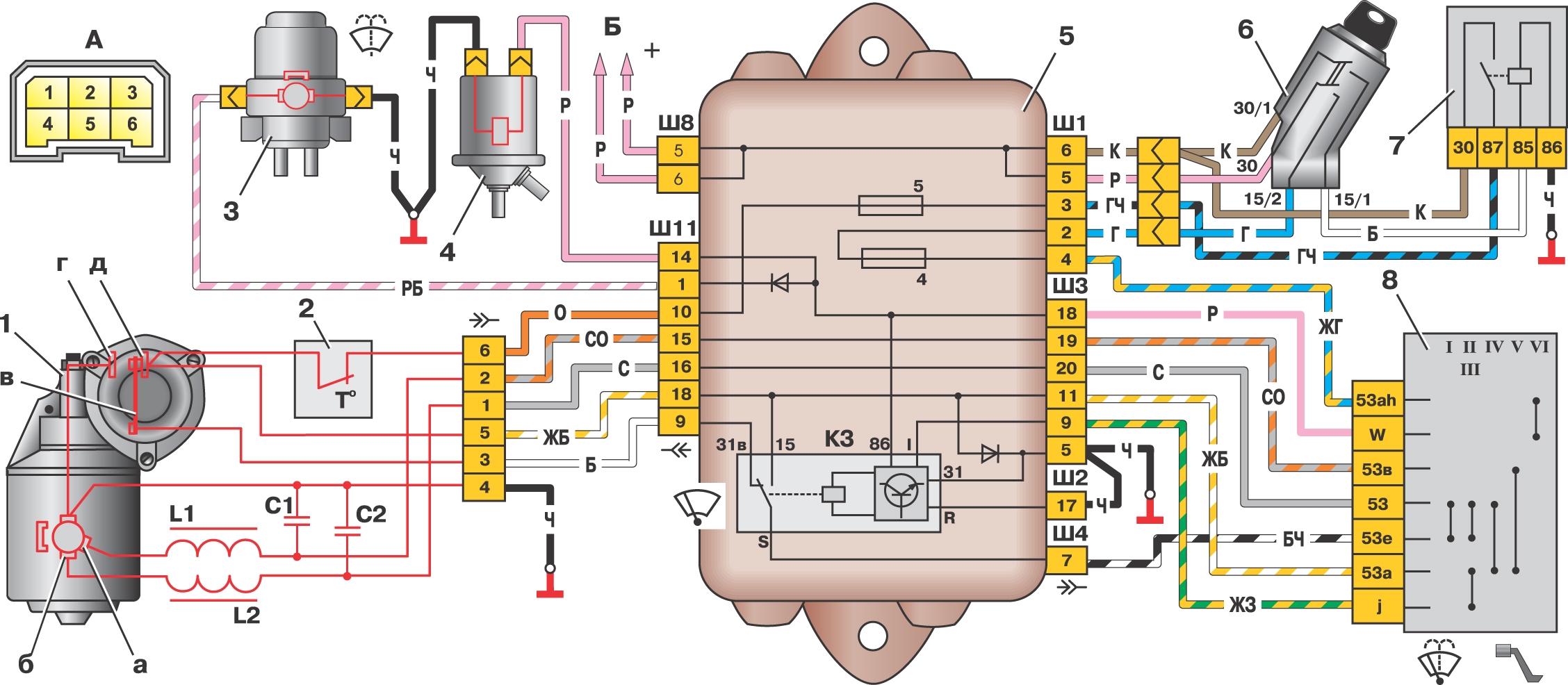

Особенности устройства и схема стеклоочистителя

Система стеклоочистки состоит из таких элементов:

Электродвигатель или привод стеклоочистителя. Это устройство обеспечивает нормальную работу системы, способствуя перемещению дворников по переднему, а также заднему (для универсалов и хэтчбеков) стеклу. Если редуктор стеклоочистителя выходит из строя, это приведет к неработоспособности очистителей. Привод также устанавливается только в автомобили в кузове хэтчбек или универсал.
Держатель щетки стеклоочистителя, он же поводок стеклоочистителя, он же рычаг стеклоочистителя — щеткодержатель. На этом устройстве фиксируется само лезвие очистителя, которое перемещается по стеклу.
Щетка с резиновым или силиконовым лезвием. Когда она изнашивается, качество очищения лобового стекла значительно снижается.
Крепление щеток стеклоочистителя — конструктивный элемент самих дворников.
Расширительный бачок — в него заливается жидкость, которая впоследствии при включении дворников через форсунки по шлангам передается на стекло.
Форсунки — эти элементы монтируются на капоте, они выполняют функцию распыления воды по стеклу.
Резиновые шланги, соединяющие расширительный бачок и форсунки — по ним передается расходный материал.
В зависимости от авто, может использовать блок управления стеклоочистителем или прерыватель стеклоочистителя. Последний представляет собой реле, которое в соответствии с действиями водителя определяет частоту перемещения щеток по заданным временным интервалам. Что касается блока, то он позволяет водителю самостоятельно выставить необходимый интервал.
, который осуществляет подачу воды или омывающей жидкости на стекла.
Переключатель стеклоочистителя. Подрулевой переключатель располагается в салоне автомобиля, под рулевым колесом. С его помощью водитель может установить скорость работы дворников, а также при необходимости подать воду на стекло.
Тяга, которая соединяет две щетки. Благодаря ей эти элементы могут двигаться синхронно.

Фотогалерея «Элементы системы»

Принцип работы привода, двигателя и прочих узлов механизма

Если схема и устройство стеклоочистителя не вызывает вопросов, перейдем к следующему пункту — принципу работы. Держатель щетки стеклоочистителя вместе с установленным на нем лезвием передвигается влево и вправо, что позволяет практически полностью очистить ветровое стекло. Как сказано выше, с помощью переключателя водитель может отрегулировать скорость, с которой держатель щетки стеклоочистителя будет передвигаться. Некоторые современные авто комплектуются скрытыми очистителям. В данном случае механизм стеклоочистителя устанавливается под лобовым стеклом, а когда водителю нужно включить дворники, устройство выдвигает вверх этот механизм, который после отключения «спрячется» обратно.

В целом очистители для лобового и заднего стекла — это практически идентичные изделия, но и в их работе есть отличия. К примеру, держатель щетки стеклоочистителя может работать только в одном режиме, без возможности регулировки. То есть если передние дворники являются частью целой системы, включающей в себя множество элементов и блок управления, то задний дворник имеет только одну функцию. Одним из основных компонентов омывателя считается насос, предназначенный для активации электромотора системы.

Вкратце рассмотрим принцип действия системы:

Водитель жмет на подрулевой переключатель, подавая управляющему блоку сигнал о необходимости включения дворников, а также подаче воды.
Посредством работа электромотора жидкость начинает передаваться по шлангам через форсунки на лобовое или заднее стекло.
Держатель щетки стеклоочистителя начинает вращаться под воздействием электродвигателя, которому управляющее устройство отправило сигнал — с какой скоростью держатели должны двигаться.
При кратковременной подаче жидкости на стекло подается определенный объем. Когда вода перестает поступать, дворники еще какое-то время работают, обычно это 1-3 взмаха (автор видео — канал Фольксваген центр РУС-ЛАН).

Подбор щеток

При выборе дворников необходимо руководствоваться такими критериями:

Длина. Один из основных показателей — длина — подбирается в соответствии с моделью авто или с учетом размера уже установленного изделия.
Способ крепления изделий. Если кронштейны для фиксации не будет совпадать, вы просто не сможете установить изделия.
Качество — не менее важный критерий. Чем качественнее будут изделия, тем дольше они смогут прослужить.

Как показывает практика, качественные продукты всегда стоят дороже, а эксперты советуют не экономить на приобретении изделий, поскольку они напрямую влияют на видимость. Мы рекомендуем подбирать дворники в соответствии с маркой авто, поскольку это позволит наиболее точно выбрать необходимый размер.

Кроме того, оптимальнее всего выбирать изделия в соответствии с сезоном — они могут быть как летними, так и зимними. Следует учитывать, что зимние варианты оснащаются специальными лезвиями, которые не замерзают и не леденеют на морозе. В зависимости от ситуации, можно произвести не полную замену изделия, а только одного лезвия, разумеется, если остальные элементы поводка в нормальном состоянии.
