“Семерка” - последний представитель серии заднеприводных машин ВАЗ. Седьмая модель разработана на основе ВАЗ 2105 и отличается формой сидений, отделкой салона, формой световых приборов и мощностью двигателя.
Первоначально на ВАЗ 2107 ставили полуторалитровый двигатель от ВАЗ 2103. Впоследствии модельный ряд двигателей, устанавливаемых на “семерку”, был расширен. Для разных рынков выпускались автомобили с объемами двигателя от 1.45 до 1.7 литра. Именно двигатель 1.7 литра был первым, который оборудовался не карбюраторной, а инжекторной системой питания. Впоследствии ВАЗ 2107 инжектор полностью сместил с конвейера карбюраторные автомобили.
Принцип работы инжекторного двигателя Ваз 2107
В отличие от карбюраторных систем, где приготовление воздушно-топливной смеси происходит в камерах карбюратора, инжекторная система предполагает впрыск топлива непосредственно в цилиндры. Поэтому такая система называется “система распределенного впрыска”.
Инжекторные системы квалифицируются в зависимости от принципа работы и количества инжекторов. “Семерка” оборудована системой раздельного впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует поступление топлива в цилиндры в зависимости от режима работы, положения педали газа и прочих параметров, считываемых специальными датчиками.
ЭБУ (электронный блок управления) контролирует количество топлива и воздуха, поступающего в камеры сгорания двигателя. Кроме этого, он управляет формированием искры на свечах зажигания, меняя опережения в зависимости от оборотов. Также ЭБУ включает и выключает топливный насос, регулирует обороты холостом ходу, контролирует количество СО в выхлопных газах, температуру охлаждающей жидкости в блоке цилиндров. Работает все это следующим образом.
Бензин из бака, пройдя через топливный фильтр, подается насосом в топливную рампу. На последней имеется регулятор давления, который регулирует поступление топлива на форсунки. В топливной рампе поддерживается давление 300 МПа, а излишек топлива отправляется в бензобак через трубопровод обратной подачи.
Электронный блок управления открывает и закрывает форсунки, обеспечивая подачу бензина во впускные коллекторы с каждым оборотом двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. Это время ЭБУ рассчитывает исходя из показаний множества датчиков. Главные показатели, которые влияют на время открытия форсунки - информация с датчика массового расхода воздуха и датчика положения дроссельной заслонки. Момент открытия форсунки определяется, исходя из положения поршней в цилиндре, которое передает на ЭБУ датчик коленвала.
Учитываются и другие параметры:
- температура охлаждающей жидкости, которая влияет на процесс горения топливной смеси;
- напряжение бортовой сети, от которого зависит время срабатывания форсунок;
- обороты двигателя;
- состав выхлопных газов.
Система зажигания ВАЗ 2107 инжектор
Инжекторный двигатель ВАЗ 2107 оборудован электронным модулем зажигания, состоящем из электронной платы и пары катушек. Благодаря отсутствию подвижных деталей, система отличается повышенной надежностью и не требует регулярного обслуживания. Момент формирования искры определяется ЭБУ двигателя и зависит от оборотов коленчатого вала.
Преимущества инжекторных моделей ВАЗ 2107
- Благодаря оптимальному формированию топливной смеси КПД инжекторного двигателя выше, чем у карбюраторного. Соответственно, двигатель ваз 2107 инжектор потребляет меньше топлива и при этом мощнее, чем карбюраторный мотор с тем же объемом.
- Электроника регулирует обороты двигателя, благодаря чему он более устойчиво работает на холостом ходу, реже глохнет при неумелом старте с места и лучше заводится в мороз.
- В отличие от карбюраторного двигателя, инжекторный не нуждается в частой регулировке систем подачи топлива и зажигания.
- Оптимальный состав и количество топливно-воздушной смеси, поступающей в цилиндры, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе. Это важный момент с точки зрения экологии и заботы о здоровье.
- Гидронатяжитель цепи и гидрокомпенсаторы зазоров клапанов избавляют от необходимости ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
- Диаграмма крутящего более “плавная” - высокий крутящий момент достигается в большем диапазоне оборотов.
Примечание: на инжекторный двигатель можно установить газовое оборудование как второго, так и четвертого поколения. Последний вариант более предпочтительный - четвертое поколение ГБО более экономично и предотвращает возможность возникновения “хлопков” в двигателе.
Недостатки инжекторной модели двигателя ВАЗ
Кроме достоинств, инжекторная ВАЗ 2107 имеет некоторые недостатки:
Неисправности инжекторного двигателя Ваз 2107
Проблемы инжекторного двигателя “семерки” обычно проявляют себя следующим образом:
- Двигатель работает неустойчиво.
- Расход топлива ВАЗ 2107 увеличен.
- В выхлопных газах отмечается повышенное содержание СО.
- Провалы при нажатии на педаль акселератора.
- Двигатель “не тянет” (пониженная мощность).
- Для диагностики неисправностей системы впрыска необходимо специальное оборудование. В частности, чтобы считать коды ошибок и проверить показания датчиков и работу ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика ВАЗ 2107 инжектор производится на специализированных СТО. Самая распространенная причина неисправности инжектора - засорение форсунок.
Причины засорения инжектора
Обычно проблемы с системой впрыска возникают при использовании некачественного бензина. Тяжелые парафины, содержащиеся в таком топливе, оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него детергент - специальную присадку, растворяющую отложения. В некачественных сортах бензина содержится слишком много парафина, который образует отложения быстрее, чем с ними справляются детергенты.
Отложения образуются более интенсивно при низкой температуре, поэтому при частой эксплуатации автомобиля с непрогретым двигателем инжектор забивается чаще.
Отложения могут накапливаться не только в форсунках. Нередко пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры воздушно-топливной смеси.
Отложения веществ, содержащихся в некачественном бензине, могут появиться и на обратной стороне тарелок впускных клапанов. Это может привести к прогоранию клапана или детонационному сгоранию топлива.
Чтобы очистить систему впрыска от отложений, необходимо использовать специальную промывочную жидкость и оборудование. Промыть инжектор можно в гаражных условиях. Для этого необходима спринцовка и промывочная жидкость. Последняя смешивается с бензином и заливается в систему впрыска через шланг вакуумного усилителя тормозов. Сначала операция производится на заглушенном двигателе, потом на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. При этом могут кратковременно появиться клубы дыма, выходящие из глушителя.
Добрый день!
Сегодня я Вам расскажу про интересный случай с автомобилем ВАЗ 2107.
Приехал автомобиль с жалобами на неровную работу на холостых.
Первым делом подключаем сканер и смотрим на топливные коррекции, долгосрочная коррекция оказалась немного больше 1, это нам говорит о том, что ЭБУ автомобиля дает двигателю больше топлива, чем рассчитано заводом. Одной из причин может служить низкое давление в топливной рампе - но после проверки манометром отказываемся от этой теории - давление в норме.
Ну что ж, сканером выявить причину не удалось, поэтому прибегаем к тяжелой артилерии - мотортестеру (подробнее об этом приборе можно почитать на странице Оборудование).
Для начала запустим тест неравномерности вращения коленвала. Результатом работы этого теста будет такой график:
Теперь разберемся, что мы видим на этом графике.
Серой линией показаны обороты двигателя.
Цветные линии - эффективность работы цилиндров. Каждый цилиндр обозначен своим цветом (первый - синий, второй - розовый, третий - красный, четверный - зеленый)
На графике видно, что из 4х графиков заметно выделяется зеленый (4й цилинд). Он ниже всех, и постоянно заходит за 0. Если график располагается ниже оси 0 это означает, что в этом такте цилиндр не отработал, значит в этот момент двигатель "подтраивает".
Что ж, мы видим что есть подтраивания и не работает четвертый цилиндр. Теперь надо найти причину. Почему же смесь не загорелась? Журнал "За рулем" как то писал: "Или не чему гореть, или не чем поджечь". Не самая полная формулировка. Кроме этого есть такие причины как отсутствие компрессии и сбитый шкив датчика положения коленвала - как следствие "ушедшее" зажигание. Итак 4 причины: нет искры, искра бьет не в то время, неправильная топливо-воздушная смесь, нет компрессии.

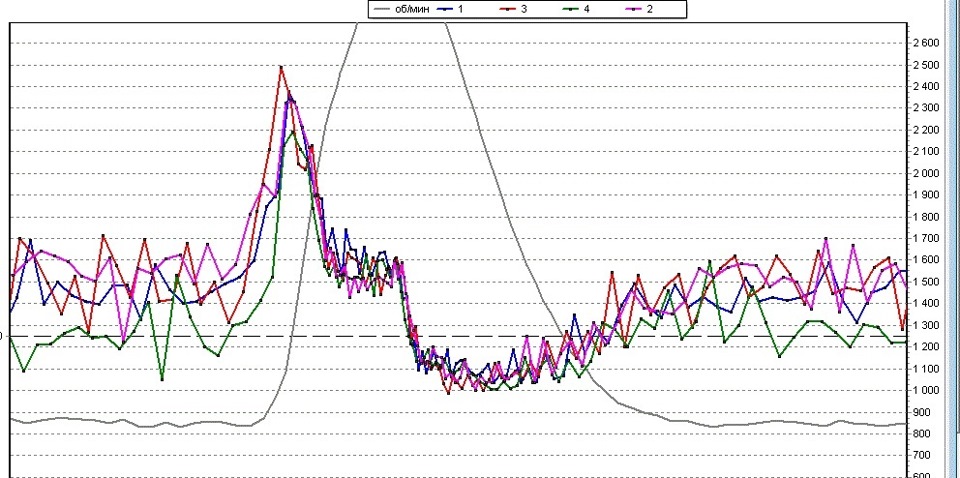

Итак, продолжим изучение графика. Для проверки сисетмы зажигания рассмотрим участок графика с резким открытием дросселя:
Тут видно, что проблем с высоковольтной частью нет. Если б была проблема, то при резком открытии дросселя график, соответствующий цилиндру с проблемой в ВВ части, сначала упал бы ниже ноля.

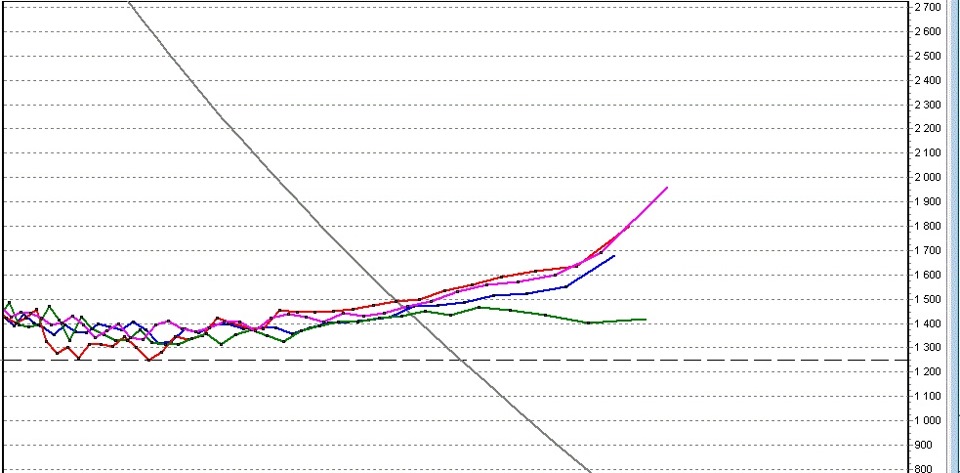

Теперь, для проверки разброса компрессии, обратимся к концу графика.
На этом участке графика видно, что 3 хвоста графика практически сошлись, а 4й цилиндр (зеленый) оказался ниже всех остальных. В этой статье я не буду останавливаться на особенностях работы теста, поэтому скажу результат - такое поведение графика указывает на низкую комперссию в цилиндре. Так же 3й цилинд оказался чуть ниже, чем первый и второй.
Замер компрессии показал, что в 4ом цилиндре компрессия 9,5-10 амт., когда в остальных 12-12,5. (первый - 12,5; второй - 12; третий -11.5, четвертый- 9,5-10)Путем подливания нескольких кубиков масла в цилиндр было выяснено, что в низкой компрессии виноваты подгоревшие клапана. Вообще разброс давления по цилиндрам не должен превышать 1 атм, в противном случае завод рекомендует переборку двигателя.

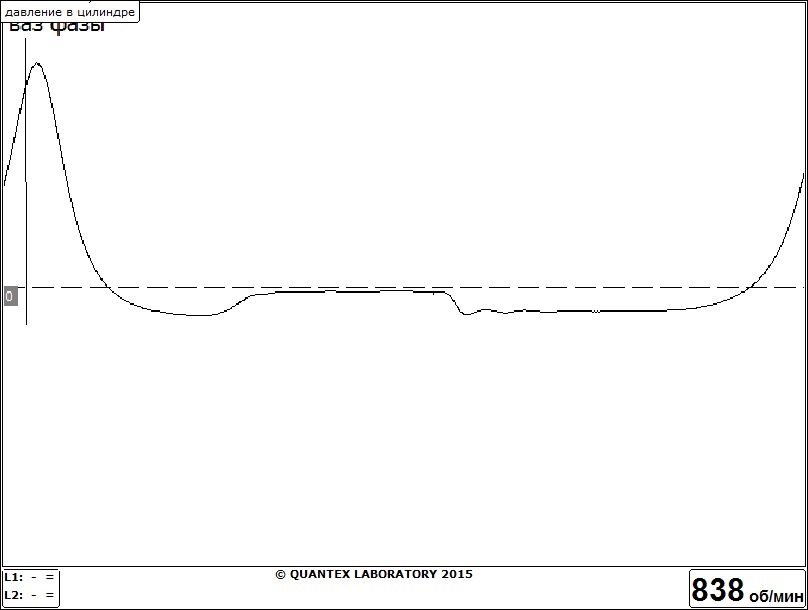

Итак, одна из причин найдена, но не будем на этом останавливаться, проверим еще фазы ГРМ и момент подачи искры. Для этого нам понадобиться мотортестер и датчик давления на 16 атм. Выкручиваем свечу, провод от нее кидаем на разряник, вворачиваем датчик давления, заводим авто и снимаем график:
Вертикальной линией отображен момент подачи искры. Замеряем расстояние до ВМТ цилиндра (большой горб в начале графика) и сверяем это значение со значением, полученном со сканера. В этом случае все было в порядке - цифры совпадали, что говорит о том, что с зажиганием проблем нет.

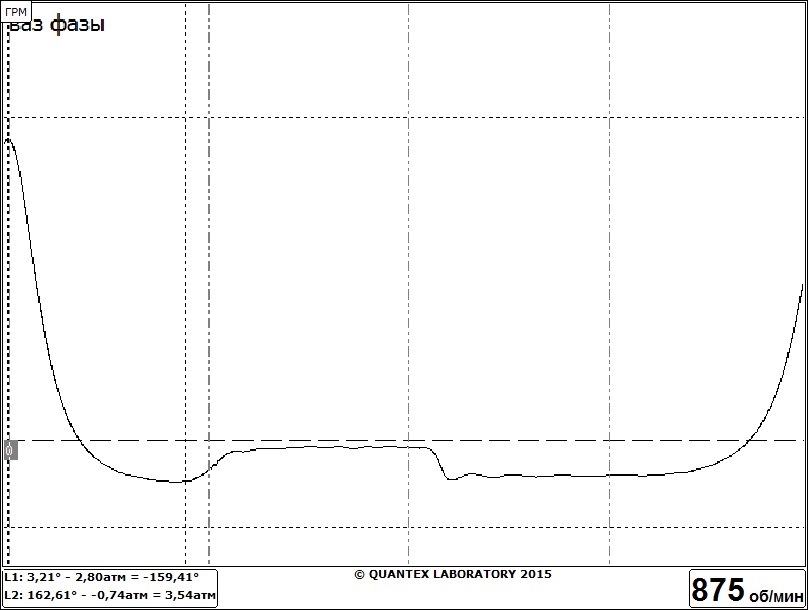

А вот теперь начнем проверять фазы ГРМ. Выпускной клапан на ВАЗ моторах должен открываться на 145 градусах после ВМТ. Замеряем:
Видно, что выпускной клапан открывается на 159 гардусах. Это означает, что фазы смещены примерно на 1 зуб.
Таким образом мы проверили фазы ГРМ без разборки двигателя. Без мотортестера сделать это невозможно. Для проверки обычными методами надо разобрать двигатель, добраться до шкивов коленвала и распредвала, потом сместить метки на блоке, с метками на шикивах. А из-за того, что место под капотом ограничего, сделать это не так то просто.

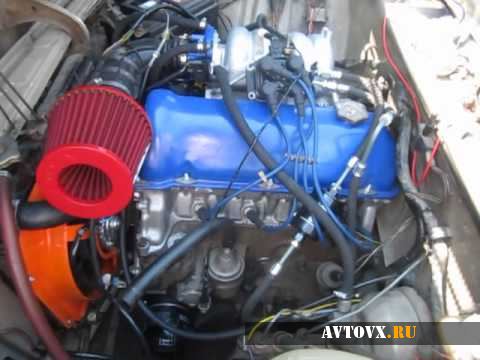

Силовая установка «семерки», в зависимости от модификации, может быть 1,5-1,6 литровой, как с карбюраторным, так и с инжекторным устройством двигателя на классической раме. Она представляет собой рядный двигатель с 4 цилиндрами с верхней (SOHC) дислокацией распределительного вала, причем мощность двигателя с дозированным впрыском составляет 68-74 л.с. в зависимости от модификации.
Основные технические характеристики инжектора
Межремонтный срок эксплуатации мотора исчисляется 125 тыс. км, но обычно это не предел, хоть «движок» и не относится к числу наиболее проверенных автомобильных агрегатов. Для выявления отличий двигателя ВАЗ 2107 инжектор от аналога в карбюраторном исполнении внесем ясность в определение «инжекторного мотора». Касательно к «семерке» инжектор представляет собой электроклапан, интегрированный в форсунку, который пропускает через себя воздушно-топливную смесь.
В двигателе ВАЗ 2107 инжектор, фото которого размещено на нашем интернет-ресурсе, применяется устройство с впрыском прямого действия, которое обеспечивает подачу горючего непосредственно в камеру сгорания силовой установки. В инжекторном автомобиле ВАЗ 2107 схему двигателя и его подключения можно посмотреть ниже
Преимущества:
- Эта конструкция показывает большую эффективность, чем моноинжектор, который организует топливоподачу в коллектор впускного типа.
- Наличие повышенного коэффициента полезного действия установки, что дает возможность увеличить мощность при равном расходе горючего.
- Увеличенный моторесурс агрегата из-за продуктивной САУ подачи горючего.
- Наличие ЭБУ, координирующего функционал всех систем, что исключает дополнительные вмешательства в эксплуатацию двигательных систем.
- Такие моторы более приемисты и расходуют несколько меньший расход горючего.
К основным недостаткам относится финансовые траты на сервисное обслуживание и ремонт более сложных электронных комплексов.
Признаки неисправностей
Основополагающими признаками, указывающими на некорректную работу форсунок, считаются:
- некорректная работа;
- увеличенный расход горючего;
- превышение концентрации угарного газа в выхлопных парах автомобиля;
- неадекватная реакция педали газа при нажатии на нее;
- снижение динамических свойств транспортного средства.
В автомобиле ВАЗ 2107 инжектор схема двигателя и его подключения к ЭБУ представляется более многофункциональной, чем в системе электроснабжения карбюраторной «семерки». Сложнее становится и диагностические работы на технике. К преимуществам инжектора можно отнести и возможность монтажа на его базе ГБО - газобаллонного оснащения, что дает возможность сэкономить достаточно большие финансы на горючем. Принципиальная схема интеграции газовой аппаратуры имеет существенные различия в двигателях «семерки» разных типов.
Вывод: автомобиль ВАЗ 2107 инжектор при всех его преимуществах требует больших финансовых затрат. Во всех случаях выявления неисправности двигателя «семерки» требуется проведение ремонта двигателя и последующей проверки его работоспособности.
1. В автомобиле ВАЗ 2107 инжектор греется двигатель:
Если такое произошло, то это - следствие неисправности систем взаимодействия, в основном, охладительного комплекса. Основные проблемы - поддержание рабочей температуры двигателя в пределах не выше 96° по Цельсию. Причины перегревания мотора:
- неисправность термостата;
- образование воздушной пробки в системе охлаждения;
- засорение радиатора;
- различные течи, в т.ч. и из водяной помпы и разгерметизация системы.
2. В автомобиле троит двигатель:
Если в автомобиле Лада седьмой модели двигатель троит, то причин может быть великое множество. Основные дефекты следует искать в следующих узлах:
- засоренность или загрязнение свечей зажигания;
- визуальный осмотр, а при необходимости проверка проводов высокого напряжения;
- дефекты форсунок или инжектора;
- иногда так случается пи слабом контакте «массы» с кузовными элементами.

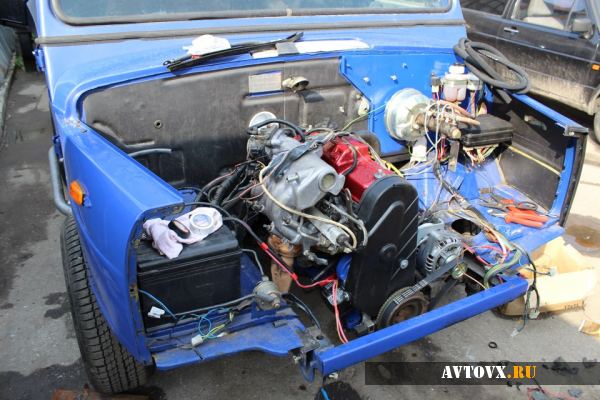

В последнее время существует достаточное количество программ для тюнинга двигателя ВАЗ 2107 инжектор, но их качество не всегда соответствует предъявляемым требованиям. Эксперты советуют использовать такие алгоритмы, которые уже проверены водителями, иначе придется корректировать настройки ЭБУ или инжектора, что представляет достаточный объем ремонтных работ.
Такой тюнинг двигателя требуется проводить в фирменных тюнинг - ателье или специализированных СТО, где проведут качественную диагностику систем, и подберет подходящий вариант чип-тюнинга. При верном определении способа модернизации мотора можно добиться значительного сокращения расхода топливной смеси и повышения износостойкости силовой установки транспортного средства.
Необходимо знать, что купить двигатель «семерки» можно в специализированном центре АвтоВАЗа или станции технического обслуживания автомобилей ВАЗ, ведь цена двигателя составляет достаточно приличную сумму.
