Производиться замена крестовины карданного вала ВАЗ-2107 может как на эстакаде, так и на подъемнике, яме. Впрочем, если заднюю часть автомобиля повыше поднять, то можно всю работу сделать на ровной поверхности. Для того чтобы понять общий принцип работы крестовины, ее назначение и состав, нужно досконально рассмотреть конструкцию карданного вала. Функция его состоит в том, чтобы передать вращательное движение от коробки передач к заднему редуктору, в котором находится дифференциал. К нему же произведено подключение двух полуосей, соединяющих редуктор со

Конструкция крестовины

Обратившись к любому справочнику, вы можете узнать, что крестовиной называют любое устройство, которое состоит из двух пересекающихся осей. Собственно, это видно из названия, так как имеется прямое указание на то, что устройство крестообразной формы. Когда проводится замена крестовины карданного вала в ВАЗ с необходимо соблюдать осторожность, работа должна проводиться максимально качественно.

Причина тому - довольно мелкие элементы, которые входят в состав механизма. Основа имеет форму правильного креста. Его края сделаны в форме идеального цилиндра, внутри они цельнометаллические. Но на работу механизма оказывают большое влияние те элементы, которые надеваются на края крестов - металлические чашки с роликами по краю. Выполнены все элементы крестовины из легированной стали, что повышает ее надежность и долговечность.

Назначение крестовины и принцип работы

Если вы знаете, как проводится замена крестовины карданного вала на ВАЗ классической серии, то вы видели форму узла. Карданный вал состоит из двух частей. Первая соединяется при помощи эластичной муфты с валом Вторая стыкуется с фланцем на входе редуктора Все бы ничего, если бы фланец редуктора и выход коробки скоростей находились на одной оси. Но все немного сложнее - фланец оказывается немного ниже.

Ко всему прочему, при движении автомобиля редуктор смещается вверх и вниз, причем это смещение довольно внушительное. Использовать цельный карданный вал просто невозможно, нужно искать выход из сложившейся ситуации. Для этого его разбивают на две части. Сначала кардан установлен максимально горизонтально, затем монтируется крестовина и с ее помощью осуществляется небольшой изгиб вниз. На самом краю опять стоит крестовина, которая осуществляет соединение с последним элементом - фланцем на карданном вале.

Проведение диагностики крестовины карданного вала

Жуткий вой - это признак того, что необходима замена крестовины карданного вала ВАЗ-2107. Иногда может слышаться хруст и металлический скрежет. Чтобы удостовериться в том, что причиной этого является именно крестовина, необходимо ее продиагностировать. Удобнее всего проводить такую работу на смотровой яме или подъемнике, так как обзор лучше и удобства больше. Но если таковых атрибутов нет, то можно и просто приподнять автомобиль над землей.

Не забудьте только зафиксировать его положение, установив под передними колесами упоры. Первым делом внимательно осмотрите состояние карданной передачи. Все стопорные кольца должны быть на своих местах, в противном случае возможно выпадение стакана крестовины из посадочного места. Теперь проверьте наличие люфта в крестовине. Для этого заложите между ней и карданным валом отвертку. Попробуйте сместить в стороны ее. Если чувствуется даже небольшой люфт, то нужно менять крестовину в обязательном порядке.

Инструменты, необходимые для ремонта

На автомобиле ВАЗ-2107 замена крестовин своими руками производится при помощи малого количества инструментов. Конечно, в руководстве говорится, что обязательно нужен специальный съемник, без него никак не произвести работу. Но практика показывает, что можно все сделать и без наличия такого специнструмента. Конечно, вам нужен хороший домкрат и опоры. Но это для тех случаев, когда ремонт производится на ровной поверхности, а не на смотровой яме или подъемнике.

Единственный инструмент, который реально необходим, - это щипцы для сжатия стопорных колец. Без них окажется сложно не только вытянуть кольца из пазов, но и установить новые на место. Кроме того, ключи необходимо иметь в арсенале, плоскогубцы, отвертки, да смазку. Перед установкой новых крестовин рекомендуется их обильно смазать смазкой для ШРУСов. Не помешает наличие молотка, деревянной киянки или бронзовой болванки. А также выколотки и тиски будут весьма кстати.

Проведение замены

Перед началом работ установите автомобиль таким образом, чтобы он не смог покатиться. Выполняется недолго ВАЗ-2107. Цена одной крестовины составляет примерно 150 рублей. Есть, конечно, более дорогие, но вряд ли владельцы семерок их будут приобретать, так как качество у всех одинаковое. Для работы вам нужен молоток, выколотка, щипцы, два ключа - накидной на 13 и рожковой на 12. Выкручиваете с фланца гайки ключом на 13, а болты можно без труда удержать рожковым на 12.

Теперь выкручиваете соединение с кронштейном на кузове. Чтобы снять карданный вал со шлицов, нанесите несколько резких ударов молотком по фланцу. Вот и все, кардан на свободе, теперь щипцами вытягиваете все кольца. Съемником вынимать чашки крестовины - это долгий процесс. Поэтому воспользоваться лучше дедовским методом, пусть он и более агрессивный. Бронзовой болванкой обстучите проушины, в которых находятся чашки крестовин. Если они не сильно проржавели, то выпадут от резких ударов. Перед установкой новых крестовин очистите посадочные места от загрязнений.

Заключение

Как видите, замена крестовины карданного вала ВАЗ-2107 может пройти довольно быстро, а обладать квалификацией слесаря не нужно. Кроме того, не требуется наличие огромного количества специального инструмента, хватит вам пары ключей и молотка. Только не разбейте проушины. По этой причине рекомендуется применять не молоток, а бронзовую болванку, так как она мягкая и не сможет навредить карданному валу.

Работа по замене крестовины карданного вала на автомобилях ВАЗ 2107 — распространенное явление. Практически каждый владелец этой модели проводил подобные мероприятия.

Необходимость в замене чувствует сразу, как только при смене передачи слышатся характерные вибрации. Проявляются они в определенном скоростном диапазоне.

Диагностика

Если вы услышали характерные звуки неисправности карданного вала, или по поведению автомобиля почувствовали неладное, необходимо быстро разобраться в ситуации и определить причины. Ехать на станцию технического обслуживания не обязательно, поскольку диагностика и замена крестовины на ВАЗ 2107 может быть выполнена своими руками.

Если вы новичок, то заниматься подобным ремонтом самому не рекомендуется. При понимании сути, устройства автомобиля, работа не займет много времени и не составит большого труда.

Для диагностики неполадки вам необходимо сделать следующее:

Загоните автомобиль на яму, спуститесь сами вниз.
Прижимая одной рукой фланец, ведущий к шестерне редуктора, второй возьмите вал;
Делайте повороты, направленные в разные стороны, и слушайте звуки, которые при этом появляются. Если вы заметили люфт в соединении, значит, поверхности серьезно износились.
Выполните работу по замене крестовины.
В некоторых случаях люфт может быть незамеченным. Такое происходит, если один подшипник вышел из строя.
При таких обстоятельствах доверьтесь глазам, визуально изучив механизм.
Вооружитесь ключом на 13 и открутите от фланца карданный вал. Посмотрите, в каком состоянии находится весь узел.
Не забудьте нанести установочные метки в процессе разборки, что позволит без особых проблем собрать систему обратно в правильной последовательности и по расставленным меткам.

Замена

Теперь можно приступать непосредственно к замене крестовины на ВАЗ 2107. Ремонтные работы включают в себя обязательный подготовительный этап, в рамках которого необходимо подготовить запчасти и инструменты.

Чтобы замена крестовины выполнилась качественно и надежно, то есть спустя короткий промежуток времени не пришлось выполнять работу заново, купите качественные детали.

Сегодня на рынке представлен большой объем дешевых китайских запчастей. Их качество оставляет желать лучшего. Купив подобные элементы, вы повлечете за этим еще большие финансовые потери. И вот почему:

При замене крестовины карданного вала на автомобиле ВАЗ 2107 требуется одновременно поменять подшипник. При покупке проверьте, насколько плавным является его ход;
Проверьте резину на предмет эластичности. У подшипника не должно возникать препятствий при движении. Чувствуя, что он цепляется, уберите такую деталь куда подальше и возьмите другую;
Резина должна обладать необходимым уровнем эластичности. Все потому, что при движении через нее вибрации передаются на кузов. Если резина окажется жесткой, Вы это заметите по поведению автомобиля и жесткости движения;
Менять старую крестовину на новую рекомендуется с применением стандартных вазовских компонентов. Только перед покупкой убедитесь, что они изготовлены качественно, не имеют брака;
Приобретая крестовины и подшипник, одновременно с этим купите новые стопорные кольца. Старые элементы длительной эксплуатации не выдерживают, деформируются, прекращают работать должным образом. Пытаться сэкономить на подобном — большая ошибка многих владельцев ВАЗ 2107. Не повторяйте их.

Инструменты

Если вы часто своими силами занимаетесь ремонтом и профилактикой автомобиля, тогда необходимый для замены крестовины инструмент обязательно найдется в вашем гараже:

Рожковые ключи на 12 и 13;
Набор торцевых ключей. Самые главные — на 13 и 27;
Молоток с наставкой из алюминия или меди;
Плоскогубцы (понадобятся при снятии стопорных колец);
Съемник и фланец.

Процесс замены

Вы подготовили инструмент, продиагностировали автомобиль. Значит, можно приступать к работе.

Сначала демонтируется карданный вал. Тут пригодится ключ на 13, которым откручиваются два соединительных болта поперечной опоры и подвесного подшипника.
При снятии кардана обязательно наносят метки на детали. Не сделав этого, могут возникнуть проблемы при сборке деталей в обратной последовательности.
Замените крестовины. Узел следует обстучать через накладку, используя молоток. Обработайте детали керосином, что позволит их демонтировать.

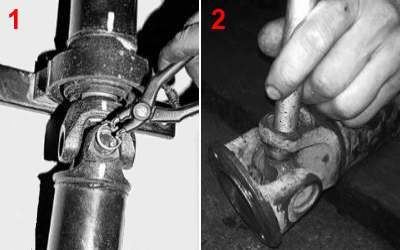

Пассатижами снимите стопорные кольца.
Поставьте карданный вал таким образом, чтобы он в результате оказался на весу.
Молотком выбивайте чашку крестовины, но аккуратно.
Разверните кардан, снимите демонтированную чашку, после чего выбивайте следующую. Обратно поставить их довольно легко, не бойтесь.
Обязательно тщательно зачистите проушины карданного вала. Всю грязь и ржавчину удалите. Используйте щетки по металлу. Обратите внимание на места для посадки стопорных колец. Чем чище они окажутся, тем лучше для вас и вашего автомобиля. Смочите поверхность керосином, что облегчит снятие загрязнений.
Наступает через установки крестовины. С двух сторон элемента расположены чашки, которые нужно демонтировать. Затем в проушины заводят крестовину.
Сдвиньте крестовину немного в сторону, чтобы надеть чашку. Старайтесь действовать аккуратно, поскольку внутри находятся иглы. Их легко рассыпать, а допускать этого категорически нельзя.
Посадив на место чашку при помощи молотка с мягкой прокладкой из металла, насаживайте деталь до появления канавки. Они требуется для монтажа стопорного кольца.
Монтируйте кольцо и проверните карданный вал.
Сдвигая крестовину к чашке, действуйте предельно аккуратно. Надевается она аналогичным описанному выше способом.
Учтите, спешка и неаккуратность на этом этапе — ваши главные враги. Установить вторую чашку намного сложнее, чем первую. Потому будьте к этому готовы. Если предварительно вы не практиковались в подобной работе, может возникнуть паника. Вот почему так важно сохранять спокойствие, и проявить терпение.
Теперь следует очередь за подшипником. Полностью сняв крестовину, вставьте в старую муфту шлицевой конец карданного вала. И сделайте эту процедуру во фланец.
Используя съемник, демонтируйте вилку шарнира. После этого снимается подвесной подшипник с кардана.
Чтобы это сделать, обрежьте в подшипнике наружное кольца и снимите съемником. Другой вариант — нанести несколько ударов молотком, чтобы элемент слетел с карданного вала.
Поставьте новый подшипник на его законное место, сказав спасибо старому за качественную и длительную службу.

Как видите, провести такую сложную и ответственную работу вполне по силам самостоятельно. Для этого не требуется профессиональный навык, но нужен определенный опыт в работе с автомобилями.

Продукция отечественного автопрома прекрасна тем, что ее ремонт, обслуживание, профилактика обходится автовладельцам в небольшие суммы денег. Все запчасти и детали отыскать очень легко, они продаются по весьма привлекательным ценам.

Приступая к ремонту, такому как замена крестовины на карданном валу, обязательно приобретайте качественные запчасти, действуйте последовательно, аккуратно, не торопитесь и не нервничайте. Порой именно спешка, совмещенная со злостью, не позволяет добиться желаемого результата.

Тщательно зачистив места посадки новой крестовины и подобрав хороший подшипник, вы на долгие годы забудете об этой проблеме и не скоро вновь вернетесь к ее решению.

Замена крестовины карданного вала ВАЗ 2107

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Продолжаем рублику по ремонту ВАЗ 2107. Иногда приходит время для ремонта узлов машины, таких как карданный вал, мост, дифференциал и тому подобные. Но сегодня речь пойдет о том, как самостоятельно заменить крестовину карданного вала ВАЗ 2107.

Замена крестовины ВАЗ 2107

Если смотреть со стороны человека, который никогда не делал такой сложной работы, то это очень тяжелый и затяжной процесс, но это только на первый взгляд, все гораздо проще, чем кажется, как говорится глаза боятся, а руки делают.

Если описывать все этапы процесса замены крестовины карданного вала, то можно понять, что здесь без инструментов просто не обойтись и приготовить его лучше заранее.

Необходимый инструмент для замены крестовины кардана ВАЗ 2107:

Комплект ключей рожковых.
Комплект торцовых ключей.
Молоток без него никуда.
Отвертку и щипцы для снятия стопорных колец.
Медную или бронзовую выколотку.
Щетка по металлу тоже будет не лишней.

Многие специалисты советуют при замене крестовины заодно и поменять подвесной подшипник, он не так уж много и стоит, но немного усложняет весь процесс ремонта, хотя эта замена не всегда необходима.

Как проверить крестовину кардана в домашних условиях?

Первым признаком неисправности будет поклацывание, не очень сильный стук при старте и переключении передач в районе расположения моста.

И для того что бы проверить крестовину необходимо загнать авто на эстакаду или яму для осмотра. Руками нужно попытаться, как бы скрутить вал в противоположные стороны, так же покачать вверх вниз.

И если вы ощущаете люфт, даже если он небольшой, можно с точностью сказать, что замена крестовины ВАЗ 2107 просто необходима, то есть данный узел нужно ремонтировать. К тому же если вы ездили при такой неисправности достаточно долго, то так же в добавок мог выйти из строя подвесной подшипник. А это уже более сложный ремонт.

Заранее нужно позаботится о покупке новых запчастей, нужно обратить внимание на страну изготовителя, китайские детали лучше не брать. Лучше взять Вазовские детали, они достаточно надежны да и при установке не возникнет ни каких проблем. Так же советуем ознакомится с материалами сайта такими, как замена передних амортизаторов ВАЗ 2107 .

Так же не забудьте взять новые карданные болты и стопорные колечки, так как старые могут сломаться и деформироваться при разборке.

Если будите брать подвесной подшипник, проверьте его прямо в магазине, он должен вращается с легким усилием, но свободно, не должно быть не каких рывков и заеданий. Если есть какие-то сомнения, такую деталь лучше не покупать.

Замена крестовины ВАЗ 2107 делится на следующие этапы:

Итак, первое, что необходимо перед демантажом карданного вала, это нанести метки на деталях, делается это при помощи молотка и зубила, нужно это для того, чтобы потом при обратной сборке установить их на соответствующие места.

Если вы этого не сделаете, возможны следующие неисправности вибрация и биение при движении, такое конечно бывает не всегда, но все же встречаются, а самостоятельно устранить причину, потом будет довольно сложно.

Теперь можно приступить к снятию карданного вала, для этого отворачиваем две гаечки на тринадцать, которыми крепится подвесной к кузову авто.

После чего нужно отвернуть заднюю часть кардана, которая крепится к хвостовику редуктора на четыре болтика.

Если таковых не имеется, поддеваем отверткой кольцо и пассатижами выдергиваем его, даже если оно погнется, ничего страшного все равно будем ставить новое.

После чего как все кольца извлечены, приступаем к выбиванию стаканчиков крестовины. Для этого нам понадобится молоток и выколотка или какая нибудь оправка соответствующего диаметра.

Если весь этот процесс будет проходить на полу, то подкладываем что нибудь под проушину кардана, что бы при выбивании нижняя чашка крестовины, а правильно он называется игольчатый подшипник, не уперся в пол.

Теперь берем выколотку и наставляем на верхний подшипник и бьем по нему молотком, нижний за счет этого вылетит вниз, так же проделываем с разных сторон фото 2.

После того как все разобрали хорошо зачищаем посадочные места под стопорные кольца, что бы потом не было не каких проблем с их установкой.

Сборка крестовины ВАЗ 2107

Приступаем к установке новой запчасти для этого с крестовины с двух противоположных сторон снимаем игольчатые подшипники.

Так же обратите особое внимание есть ли в подшипниках смазка если нет то можно немного положить. Смазка для крестовин кардана, как правило идет специальная («Фиол-2У»).

Если вы приобрели крестовину с тавотницей или как ее еще называют пресс-масленка то можно произвести смазку и после установки с помочь специального шприца.

Внимание! При сборке деталей карданного вала не забывайте про метки которые вы наносили они должны совпадать.

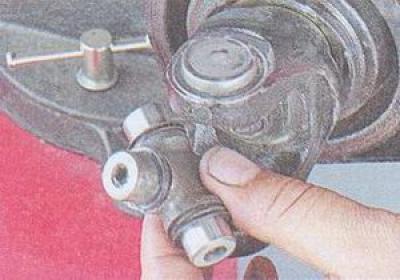

Вставляем саму крестовину в проушины карданного вала, после чего чашечки подшипника аккуратно вставляем, что бы не высыпались иголочки подшипника.

Вставив подшипник его нужно посадить на свое место, так что бы можно было вставить стопорное колечко. Проделываем все тоже самое с разных сторон.

После того, как сборка крестовины ВАЗ 2107 завершена приступаем к установке карданного вала на автомобиль и хорошенько затягиваем болты, на этом замена крестовины ВАЗ 2107 закончена, а даже точнее говоря и весь ремонт можно считать завершенным.

Если вдруг, я упустил, какие либо моменты или есть какие то вопросы, задавайте их пожалуйста в комментариях. Удачной всем дороги и как говорится без поломок.

http://remontavtovaz.ru

Автомобиль любой марки, включая и ВАЗ-2107, нуждается в регулярном осмотре технического состояния, так как верный четырехколесный друг в первую очередь нужно рассматривать как технику, которая рано или поздно может выйти из строя. Многие неполадки автовладельцы в состоянии исправить самостоятельно, если будут четко придерживаться инструкциям, которые предоставляют профессионалы, а при возникновении любых вопросов просмотрят обучающий видеоурок на интернет-ресурсе.

Когда нужно менять крестовину карданного вала

Так как замена крестовины карданного вала ВАЗ-2107 является несложным процессом, хотя и довольно продолжительным, автовладельцы могут осуществить его самостоятельно, если работа будет выполняться поэтапно и с учетом рекомендаций, которые предоставляются специалистами. А понять, что данный автомобильный узел нуждается в ремонте, водитель сможет по вибрациям и своеобразным стукам, которые будут доноситься извне при эксплуатации машины на определенном скоростном режиме.

Какие последствия могут наблюдаться, если крестовина не будет своевременно заменена

Если вышедший из строя автомобильный узел не заменен сразу, то последствия приведут к более серьезным поломкам:

вибрация от кардана будет постоянно увеличиваться из-за ослабленного соединения элемента с крестовиной;
при длительной поездке не исключен выход из строя коробки передач, так как вибрация передастся на вторичный вал КПП;
вал, расположенный в коробке передач, может обломиться.

Не допустить таких поломок можно только путем своевременной замены крестовины карданного вала.

Предварительная диагностика автомобильного узла

удобнее проверять неисправности, если автомобиль поставлен на специальную яму для осмотра машин или на эстакаду;
после установки машины обязательно нужно поставить упор под оба передних колеса;
ручной тормоз также необходимо запустить в действие.

Далее следует убедиться, что в так называемых стаканах стопорные кольца не выпали из своих мест. Если такой элемент не будет обнаружен, его обязательно нужно установить, так как без него «стакан» просто может выпасть из своего посадочного места. После этого можно начинать проверять неисправности в крестовине, начиная с проверки наличия люфта. Для проверки потребуется обычная отвертка, которая устанавливается между крестовиной и карданным валом, чтобы иметь возможность прокручивать кардан как по часовой стрелке, так и против.

Если при данном мероприятии будет замечен даже незначительный люфт, автомобильный узел нужно будет заменить.

Инструменты для работы

Перед началом работы следует подготовить самые необходимые инструменты и запчасти для авто:

новую крестовину для ВАЗ-2107;
подвесной подшипник, если в ходе проверки будет обнаружено, что он вышел из строя и стопорные кольца;
новые соединительные крепежи в виде болтов и гаек для более надежной фиксации нового автомобильного узла;
обычный молоток и крестообразная отвертка;
ключи размером на 12, 13 и 27;
приспособление, которое поможет снять стопорные кольца (имеют название «пассатижи»);
медную или алюминиевую наставку.

Поэтапный демонтаж

Сначала следует осуществить демонтаж автомобильного узла:

Так как, не снимая карданный вал, заменить крестовину не получится, то в первую очередь нужно снять с машины этот узел. Для этого потребуется ключ размером на 13, с помощью него следует просто открутить два фиксатора, которые крепят подвесной подшипник к поперечной опоре.
Крепежи отвинчиваются от места соединения хвостовика заднего моста с автомобильным узлом. Чтобы в дальнейшем было проще собирать всю конструкцию, специалисты рекомендуют перед отвинчиванием крепежей поставить метки. Довольно часто, если кардан собирается неправильно, при эксплуатации машины ощущаются вибрации и даже биение.
Используя пассатижи, аккуратно вынимается крестовина из карданного вала.
Снимается стопорное колесо.
Далее нужно повернуть кардан в такое положение, чтобы крестовина приняла так называемое «висячее» положение.
При помощи молотка и оправки нужно «чашку» выбить из крестовины.
После извлечения «чашки» кардан поворачивается в другое положение, чтобы было более удобно повторять данный процесс с последующим элементом.

Перед тем как устанавливать новую крестовину, поверхность узла обязательно нужно тщательно очистить от загрязнений и не забыть осмотреть состояние канавок, которые используются для стопорных колец.

Поэтапная установка

Перед установкой нового элемента нужно обратить внимание: имеется ли смазка на подшипниках и на крестовине кардана? Если такого вещества не будет наблюдаться, смазку обязательно придется добавить. В случае установки крестовины с масленкой или тавотницей смазку можно сделать и после установки этого элемента, используя удобный шприц, который предназначается именно для этого процесса.

Установка новой крестовины не займет много времени и автовладелец сможет самостоятельно и правильно установить данный элемент, если процесс будет осуществляться в такой последовательности:

В первую очередь с крестовины нужно снять две «чашки».
Далее необходимо установить крестовину в так называемые проушины.
Медленно перемещая элемент с одной стороны в другую, одеваются «чашки» на прежнее место. Этот этап нужно выполнять не спеша, следя за тем, чтобы при установке «иголки» не рассыпались с «чашки».
Сдавливая «чашку», стоит добиться образования небольшой канавки, которая должна появиться под стопорным кольцом. Упростить этот процесс поможет наставка из меди или алюминия.
После установки стопорного кольца кардан аккуратно поворачивается, чтобы крестовина перемещалась в разные стороны. «Чашка» одевается на элемент, вновь сжимается, чтобы можно было установить стопорное колесо.

На этом процесс замены считается законченным, с такой работой без проблем способен справиться каждый автовладелец ВАЗ-2107. Ну а найти любой ответ на вопрос по этой теме поможет пошаговая видеоинструкция на интернет-ресурсе, просмотреть которую можно в самое удобное для себя время.

В заднеприводных автомобилях, к которым относится ВАЗовская “классика”, крутящий момент от коробки к редуктору заднего моста передается посредством карданного вала. Конструкция последнего отличается простотой и надежностью. Однако, как все узлы автомобиля, кардан ВАЗ 2107 требует контроля состояния и периодического обслуживания. Необходимость в ремонте кардана возникает в таких случаях:

разрушилась (износилась) крестовина;
нарушена центровка вала;
вышел из строя подвесной подшипник;
разрушилась эластичная муфта.

Для ремонта карданного вала его необходимо снять с машины. Это можно сделать даже без смотровой ямы и подъемника, просто приподняв домкратом переднюю часть автомобиля. Но данный способ неудобен и не вполне безопасен. Поэтому лучше производить работы в гаражных условиях, где имеется автоподъемник или смотровая яма.

Конструкция карданного вала ВАЗ 2107

Карданный вал ВАЗ 2107 состоит из пары основных частей, соединенных посредством крестовины. К передней части кардана прикреплена эластичная муфта из резины, обеспечивающая соединение кардана с КПП. Резина муфты обеспечивает гашение ударных нагрузок, а шлицевое соединение позволяет карданному валу смещаться вперед-назад при изменении угла наклона его частей или колебаний двигателя и коробки при езде по кочкам и ямам.

Болт крепления эластичной муфты к фланцу
Фланец вторичного вала коробки передач
Резиновый элемент эластичной муфты
Центрирующая втулка фланца
Вкладыш эластичной муфты
Болт крепления эластичной муфты
Фланец переднего карданного вала
Обойма сальника
Сальник
Вторичный вал коробки передач
Грязеотражатель
Гайка крепления фланца
Уплотнитель центрирующего кольца
Передний карданный вал
Центрирующее кольцо
Стопорное кольцо
Промежуточная опора
Пробка
Резиновая втулка
Дистанционная втулка
Задний карданный вал
Фланцевая вилка карданного шарнира
Эластичная муфта
Кронштейн безопасности
Балансировочная пластина
Поперечина промежуточной опоры
Стопорное кольцо
Вилка переднего карданного вала
Стопорное кольцо
Игольчатый подшипник
Сальник
Обойма сальника
Вилка карданного шарнира
Крестовина
Гайка крепления вилки
Кронштейн промежуточной опоры
Упругая подушка
Корпус подшипника
Подшипник
Грязеотрожатель

Основные части кардана выполнены из пустотелой трубы, что минимизирует его вес. Меньшая масса (значит, и инерционность) уменьшает нагрузку на двигатель и детали трансмиссии автомобиля.

Чтобы избежать вибрации при вращении кардана, его детали балансируются в заводских условиях при помощи специального оборудования. Для обеспечения балансировки на внешнюю поверхность кардана крепят грузики необходимого веса.

Неисправности карданной передачи ВАЗ 2107

Определить, что карданный вал ВАЗ 2107 неисправен, можно по следующим признакам:

Стук после включения сцепления. Причина стука может крыться в плохо затянутом креплении карданной передачи, изношенных шлицах или повреждении эластичной муфты, вышедших из строя подшипниках крестовин.
Скрежет при движении автомобиля. Этот звук возникает при сильном износе подшипников шарниров кардана (крестовин).
Вибрация кардана при движении. Это явление возникает при механическом повреждении карданного вала или налипании грязи на кардан, что нарушает его центровку. Также вибрации возникают при значительном износе ведомого вала КПП, подвесных подшипников, крестовин кардана, фланца ведущей шестерни редуктора заднего моста, незатянутом креплении карданной передачи.
Стук при резком разгоне или торможении двигателем. Причина его кроется в износе крестовин карданного вала.

Проверить состояние карданной передачи можно, установив машину на подъемник или смотровую яму. Детали передачи не должны люфтить при”покачивании” кардана в разные стороны.

Для устранения неисправностей необходима замена крестовины карданного вала ВАЗ 2107, муфты, других поврежденных деталей.

Устройство крестовины ВАЗ 2107

Крестовина карданного вала ВАЗ 2107 - гибкое соединение КПП с задним мостом автомобиля. Этот шарнир обеспечивает совпадение осей вращения частей кардана и дает возможность передавать крутящий момент при изгибе частей кардана. Крестовина соединяет вилки половинок кардана, которые крепятся к ее концам. Главные элемент крестовины - игольчатые подшипники, которые обеспечивают подвижность шарнира. Подшипники вставлены в отверстия вилок и зафиксированы при помощи стопорных колец. Износ подшипников вызывает люфт соединения, стуки и другие посторонние шумы при движении. В этом случае необходима замена крестовины ВАЗ 2107.

Что необходимо для замены крестовины ВАЗ 2107

Прежде всего следует необходима новая крестовина на ВАЗ 2107. Работа по ее замене достаточно трудоемкая, поэтому не стоит экономить на этой детали. Оригинальные запчасти, выполненные из высокопрочной стали, прошедшей термообработку, обеспечивают пробег до полумиллиона километров без замены крестовины. Одновременно с крестовиной меняются и стопорные кольца, поэтому эти детали часто идут в комплекте.

Для замены детали понадобятся:

набор рожковых ключей;
молоток;
пассатижи;
съемник для замены подшипника;
щетка по металлу для очистки грязи и ржавчины.

Замену крестовины начинают с демонтажа карданного вала.

Снятие кардана ВАЗ 2107

Снимать кардан лучше на подъемнике или смотровой яме. В последнем случае необходимо зафиксировать колесо автомобиля башмаками и зафиксировать ручником, чтоб машина не покатилась с места. Лишь после этого можно приступать к демонтажу.

Работы выполняются в следующей последовательности:

Совет: перед снятием кардана необходимо отметить его положение относительно фланца заднего моста и эластичной муфты. Также необходимо пометить взаимное расположение половинок кардана. Это позволит упростить сборку и сохранить балансировку узла. В противном случае возможно возникновение вибрации при движении машины.

Стучать по деталям кардана необходимо деревянным молотком либо использовать обычный молоток и деревянную проставку. В противном случае возможна деформация труб кардана.

Замена крестовины ВАЗ 2107

Для облегчения разборки карданной передачи следует предварительно очистить детали металлической щеткой и обработать места сопряжения керосином или WD-40.

Перед разборкой кардана его следует расположить на ровной поверхности в хорошо освещенном месте. Замена крестовины ВАЗ 2107 начинается со снятия стопорных колец при помощи съемника.

Перед демонтажем крестовины ее следует обстучать молотком через деревянную прокладку и обработать WD-40.

Крестовину снимают, последовательно отбивая молотком ее чаши и вынимая их из отверстий вилок. После того, как крестовина снята, необходимо тщательно очистить ее посадочные места и канавки для установки стопорных колец.

Установка детали начинается с демонтажа ее чаш, которые последовательно устанавливают в посадочные места на вилках кардана, одновременно надеваясь на крестовину.

Металл чаш крестовины очень твердый, но хрупкий. Поэтому забивать их в посадочные места следует очень аккуратно. После того, как чаша заняла свое место, ее необходимо зафиксировать стопорным кольцом.

Внимание: стопорные кольца могут поставляться разной толщины. Если толщина кольца не подходит к ширине посадочного паза, необходимо приобрести кольца нужной толщины и установить их. Иначе кольца вылетят со своих мест во время эксплуатации машины и карданная передача выйдет из строя. Когда чашки крестовины установлены и зафиксированы стопорными кольцами, можно приступать к установке узла на место. Но перед этим необходимо проверить состояние эластичной муфты и подвесного подшипника, что не пришлось вскоре вернуться к трудоемко работе по снятию и установке карданного вала.

Установка кардана производится в последовательности, обратной снятию. Шлицевой узел должен соединяться без усилий, перед сборкой необходимо смазать его.
