Как определить основные параметры электродвигателя? Как определить мощность и обороты асинхронного электродвигателя по статорной обмотке.

У всех электродвигателей на корпусе есть табличка, на которой указываются его электрические характеристики. Именно об основных параметрах электродвигателей мы расскажем в этой статье.

Параметры электродвигателя: таблица

Но иногда табличка отсутствует, либо прочесть ее невозможно. При эксплуатации двигатель неоднократно окрашивают, нередко – вместе с табличкой. Поэтому приходится определять его параметры методом измерений.

Параметры электродвигателя №1: мощность

В паспортных данных указывается номинальная активная мощность, потребляемая из сети при номинальной нагрузке на валу. Для производства измерений нужно нагрузить электродвигатель, испытывая его со штатной нагрузкой (в составе устройства, для привода которого он предназначен).

Для измерений можно использовать электросчетчик. Для этого нужно подключить электродвигатель в качестве единственной нагрузки на счетчик на время, засекаемое по секундомеру.

Для удобства расчетов двигатель подключается на время, равное 10 минутам. До подключения и через 10 минут со счетчика снимаются показания. Разность показаний в кВт∙ч, поделенная на 60/10=6, и будет равна мощности электродвигателя в киловаттах.

Некоторые электронные счетчики имеют функцию измерения мгновенной мощности, при этом задача упрощается. Нужно при работающем двигателе зайти в меню измерений счетчика и найти в нем искомое значение.

Параметры электродвигателя №2: потребляемый ток

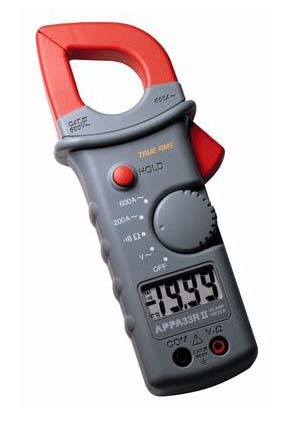

Для измерения тока, потребляемого электродвигателем, используются токоизмерительные клещи , измеряющие ток в цепи без ее разрыва.

При использовании мультиметра () или амперметра нужно заранее убедиться в том, что ожидаемое значение измеряемого параметра лежит в диапазоне измерений. Прибор подключается последовательно с электродвигателем или с одной из обмоток трех фаз. И не стоит забывать о пусковом токе , перед запуском прибор нужно надежно закоротить , чтобы он не сгорел.

Можно воспользоваться и электронным счетчиком с функцией измерения токов.

Если потребляемая мощность уже известна, ток можно подсчитать. Для однофазного двигателя :

Для трехфазного :

Если измерения производятся без нагрузки, то получится ток холостого хода . Подсчитать номинальный ток не представляется возможным, так как ток холостого хода не нормируется и составляет 20-40% от номинального. В этом случае для подсчета токов холостого хода трехфазных асинхронных электродвигателей используются данные таблицы.

Параметры электродвигателя №3: тип соединения обмоток

Это очень важный параметр трехфазного электродвигателя. Все шесть выводов начал и концов обмоток выведены в барно двигателя. Подключить их можно либо в звезду, либо в треугольник.

Рядом с символами «треугольник/звезда» на табличке указывается номинальное напряжение – «220/380 В» . Это означает, что при включении в сеть трехфазного тока напряжением 380 В обмотки двигателя нужно соединить в звезду. Ошибка в соединении приведет к выходу электродвигателя из строя.

Номинальный ток также указывается через дробь. В описанном случае необходимо значение, указанное в знаменателе.

Пусковой ток электродвигателя

В момент запуска вал электродвигателя неподвижен. Чтобы его раскрутить, нужно усилие, превышающее номинальное. Поэтому и ток при пуске превышает номинальный. При раскручивании вала ток плавно уменьшается.

Пусковые токи мешают работе электрооборудования, вызывая резкие провалы напряжения. При запуске мощных агрегатов могут даже отпадать пускатели других электродвигателей, гаснуть лампы ДРЛ.

Определение мощности электродвигателя по диаметру вала. Использование электрических двигателей нашло свое применение не только в промышленности, но и в быту. Электродвигатель обладает множеством параметров, одними из важных которых, являются мощность и электрический ток при подключении двигателя. Эти параметры позволяют правильно подобрать диаметр проводки необходимой для электропитания двигателя, а также средства автоматической и релейной защиты. Как правильно определить мощность электродвигателя, а также как узнать ток, узнаем прямо сейчас.

Для того чтобы понять мощность двигателя, а также его ток, достаточно посмотреть его паспорт, в котором указаны все технические характеристики, или на специальную информационную табличку наклеенную производителем на электромотор во время его выпуска. Причем, на ней указывается активная мощность двигателя, потребляемая из электрической сети.

Вся потребляемая мощность складывается из и активной мощности, и мощности реактивной электромотора. Например, с помощью домашних электрических счетчиков можно рассчитать расходуемую активную электрическую энергию. А при эксплуатации электромоторов на промышленных предприятиях ведется контроль над электроэнергией реактивной.

В домашней обстановке определяем мощность электрического двигателя

Можно сделать через использование счетчика учета электроэнергии. Прежде чем приступить к измерению, надо выключить все электроприборы из сети, в том числе и освещение, а также оборудование, подключенное к электрощиту, т.е. все потребители электричества должны быть отключены.

Включаем электродвигатель и под нагрузкой даем ему поработать в течение пяти минут. Далее измерения зависят от модели прибора учета электроэнергии:

Если прибор учета электроэнергии электронный, то нагрузка определится в кВт, которая на данный момент подключена к нему;

Если прибор учета дисковой индукционной модели, учет у него ведется в Кв./ч, и для измерения мощности следует зафиксировать последние имеющиеся показатели счетчика и включить двигатель

Для его работы на десять минут. После его отключения надо найти разность показаний и результат умножить на шесть, полученное значение и выражает активная мощность электродвигателя.

Чтобы определить потребление электрического тока электромотором надо:

В однофазных электросетях, надо просто провести математические расчеты: имеющееся значение мощности электромотора разделить на известную величину напряжения;

В трехфазных двигателях, надо известную мощность в киловаттах просто умножить на два.

Включение любого электрического двигателя сопровождается возникновением пускового тока, величина которого зависит от модели электрического двигателя, вращательной скорости и других показателей. Пусковой электрический ток возникает для того, чтобы столкнуть ротор для его раскрутки.

В момент раскрутки появляется индуктивное сопротивление, что приводит к уменьшению значения тока. Скачки энергии влияют на работу других электроприборов, которые питаются от одной линии, могут способствовать нарушению работоспособност и электроники. Снижение пускового тока достигается с помощью специального оборудования. Таким образом, определяется мощность электродвигателя, и узнают его ток.

Кроме того, использование специальных устройств при запуске электродвигателе й способствует долгой их эксплуатации.

Электрический двигатель - это электромеханический преобразователь, в каковом электричество превращается в энергию механики, конечным эффектом чего и есть выделение теплоты. Электродвижок необходим для работы всех электромашин. Чтобы выбрать такой двигатель нужно учитывать все параметры прибора и его характеристику, так как эти показатели необходимы, для определения назначения двигателя и нагрузки на него через сеть. Это полностью обуславливает долговечность и качество дела электромашины.

Содержание

Составляющие электромашины

Основой для электрической машины является правило электроиндукции с магнитной индукцией. Такой прибор включает в себя статор или как его называют константной частью (характерно для асинхронных, синхронных машин изменяющегося тока) или индуктора (для приборов константного тока) и ротора, его называют активной или движущейся частью (для асинхронных и синхронных машин изменяющегося тока) или якоря (приборов константного тока). В роли константной части для машин тока с малой мощью активно применяются магниты (неизменного состояния).

Мощность электродвигателя

Электрическая мощность – это физическая величина, которая характеризуется скоростью преобразования ну или передачи электрической энергии. Чтобы облегчить понимание движение тока электрики представляют, как передвижение жидкости по трубе, а напряжение – с разницей положения ярусов этой жидкости. Электричество, так же, осуществляя работу, передвигается от высокой возможности к низкой, как и жидкость. Значит мощь электрики это количество работы, некая совершается за 1 секунду, или быстрота выполнения самой работы. Сумма тока электрики, которая прокладывается сквозь поперечный разрез цепи на протяжении одной секунды, это и есть сила тока в самой цепи.

Отсюда вытекает, что мощность электрическая равна в пропорции напряжению и силе тока в цепи. Для определения мощи тока принята единица – ватт, сокращенно - Вт.
Для физических подсчетов принято было применять стандартную формулу N=A/t, где N – мощность, A – работа, t – время.
Существует много вариантов данной формулы с разными буквенными обозначениями.

Определить мощность двигателя

Если вы постоянно используете электромашины, то часто натыкались на шильдики в которых, по сути, указанно все характеристики, в том числе и варианты мощности. Если посмотреть изображение шильдика, то среди разных параметров можно увидеть и значение мощности. Как видно, против надписи максимальная мощность стоит значение 1000 Вт. Но это не его электрическая мощность, как часто думает потребитель.

На изображённом ниже шильдике показана максимально допустимая мощность электротока. Часто пишут на шильдике рекомендуемую мощность и обозначают её киловаттами.

Итак, как же возможно рассчитать используемую мощность определенного двигателя из собственной электрической сети. Для этого нужно смотреть и на другие показатели на том же шильдике исследуемого прибора - это КПД и cosφ. Где КПД, бывает обозначают аббревиатурой КПД, или буквой η. Сначала нужно учитывать связь полезной мощности механики на валу и КПД. Имея данные значения можно легко рассчитать мощность потребляемую двигателем из электрической сети. Узнаем по соотношению: Ра=Р/η. Но это еще не результаты. Нужно помнить, электроприборы потребляют из сети как активную, так и реактивную энергию. При расчётах используемой движком полной мощи, необходимо получить соотношение из треугольника мощностей.

Как определить мощность электродвигателя

Итак, перейдем к вариантам действий. А именно, для определения мощности электродвигателя:

• по току. Подключаем двигатель к сети электротока с определенной нагрузкой (напряжением). Поочередно подключая в нашу последовательность в каждую обвивку амперметр, измеряем работающий электрический ток движка в амперах. Определяем количество полученных как результат замеров токов. Сумму умножаем на показатель напряжения, и как последствие - употребляемая мощь электрического движка в ваттах;
• по размерам. Определяем эндоментрический калибр сердечника неподвижной части, его длину совместно с каналами вентиляции в сантиметрах. Узнаем повторность изменяющегося тока в сети, к которой подключен определенный электродвигатель и одновременную частоту оборота вала. Что бы определить неизменную разделения, воспроизводим калибр сердечника на одновременную повторность вала и умножаем на 3,14 и в том же порядке делим на 120 (3,14 D n/(120 f)) и повторяемость сети. Таким образом, узнали разделение прибора, характеризуемое как полярное. Находим сколько полюсов, умножая часто встречаемую повторность электричества сети на 60, и делим полученное количество на повторность оборота вала. Снятые значения умножаем на два. На основе решения смотрим в табличке «определения зависимости неизменной движка С от количества полюсов» находим наше число константной. Умножаем полученную неизменную на калибр сердечника в квадрате, его одновременную частоту оборота и длину. Полученное число умножаем на 10^(-6) (P = C D² l n 10^(-6)). Одержали значение электрической мощи в киловаттах;
• мощности, которую выдает электродвигатель. Находим скорость оборота вала исследуемого прибора тахометром во вращениях за секунду. После берем динамометр и определяем тяговое усилие электродвигателя. И как результат для определения мощности в ваттах умножаем частоту оборотов на 6,28, также на силу и радиус вала, последние измеряем линейкой.

Обратите внимание! Для каждого двигателя предназначена сеть на определенное количество фаз. Примером выступает трехфазный двигатель, который предназначен только для питания от трёхфазной сети переменного тока.

В основе работы мотора лежит принцип электромагнитной индукции. Прибор состоит из двух частей. Неподвижная часть — статор для двигателей переменного тока или индуктор для двигателей постоянного тока. Подвижная часть — ротор для двигателей переменного тока или якорь для двигателей постоянного тока. Производители выпускают моторы разных технических характеристик и комплектаций, но подвижная и неподвижная часть остаются без изменений.

Что такое мощность электродвигателя

Мощность электродвигателя характеризует скорость преобразования электрической энергии, ее принято измерять в ваттах. Чтобы понять, как это работает, нам понадобится две величины: сила тока и напряжение. Сила тока — количество тока, которое проходит через поперечное сечение за какой-то отрезок времени, ее принято измерять в амперах. Напряжение — величина, равная работе по перемещению заряда между двумя точками цепи, ее принято измерять в вольтах.

Если говорить простыми словами, силу тока и напряжение можно сравнить с водой. Сила тока — скорость, с которой течет вода по трубам. Напряжение видно на примере двух емкостей, соединенные между собой трубкой. Если вы поставите одну емкость выше другой, вода будет вытекать до тех пор, пока уровни в обеих емкостях не сравняются. Именно перепад высот и будет напряжением. После того, как вы поставите заглушку между двумя емкостями, течение воды (ток) остановится, но напряжение останется.

Для расчета мощности используется формула N = A/t, где:

N - мощность;

А - работа;

Расчет мощности электродвигателя

Производители указывают на электрооборудовани все технические параметры. «Зачем тогда делать какой-то расчет?», - скажете вы. Но дело в том, что заявленная мощность — это не фактическая мощность электродвигателя, а максимально допустимая мощность электропотока. Так что, если на вашей технике или инструменте указана мощность, к примеру, в 1000 Вт, это совсем не то, о чем вы думаете.

Три способа определить мощность электродвигателя

Для расчета мощности существует не один десяток способов. Мы не будем говорить о каждом из них, остановившись лишь на самым простых и доступных.

Первый способ. Расчет по таблицам

Для этого способа расчета вам понадобится линейка или штангенциркуль. С их помощью измерьте диаметр вала вашего электродвигателя, длину мотора (выступающие части вала не учитывайте) и расстояние до оси. С использованием полученных цифр вы сможете определить мощность электродвигателя по таблицам технических характеристик двигателей. Найти такие таблицы не составит труда — они есть в открытом доступе в сети интернет. Открыв таблицу, определите серию электродвигателя и, соответственно, его технические характеристики.

Второй способ. Расчет по счетчику

Указанный способ считается самым простым, вам не понадобятся ни дополнительное оборудование, ни расчеты. Перед тем, как приступить к измерению мощности электродвигателя, выключите все электроприборы из сети. Включите испытуемый электродвигатель и запустите его в работу на 5-7 минут. Если в вашем доме установлен современный счетчик, он покажет нагрузку в киловаттах.

Третий способ. Расчет по габаритам

Для этого способа вам понадобится линейка или штангенциркуль. Измерьте диаметр сердечника с внутренней стороны и длину (учитывайте длину отверстий вентиляции). Определите частоту сети и синхронную частоту вращения вала. Умножьте диаметр сердечника в сантиметрах на синхронную частоту вращения вала, полученное значение умножьте на 3,14, поделите на частоту сети, умноженную на 120.
