Потребность в дополнительном подогреве полов есть во всех регионах нашей страны: первые этажи жилых домов большую часть года подвергаются охлаждению. Решение проблемы - устройство отдельной отопительной системы под стяжку. Наиболее часто в качестве проводника используют полипропиленовые трубы.

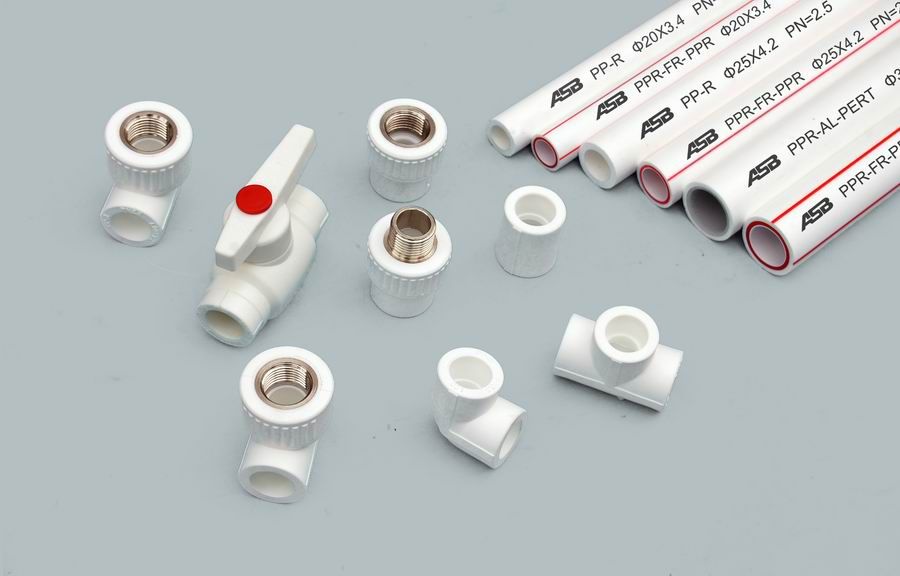

Трубы: маркировка и правильный выбор

Маркировка полипропиленовых труб - первое, на что обращают внимание при выборе подходящего проводника для горячей воды, поскольку не каждое изделие для этих целей пригодно. Что скрывается под шифровками:

1. Рабочее давление PN, которое должна выдерживать труба на протяжении всего срока эксплуатации при температуре воды 20°C. Для теплого пола следует выбирать обозначение не ниже PN20-25 - они предназначены для горячей воды.
2. Разновидность материала: PP - полипропилен. Его дополнение PP-1, PP-2, РРВ указывает на тип используемого сырья - гомополимера или блоксополимера. Для горячей воды подходят трубы с маркировкой PPR, иногда PPB.
3. Диаметр проводников и толщина их стенок в миллиметрах от 10 до 1200 мм. Для внутренних систем отопления и организации теплого пола используют трубы с внутренним диаметром не более 30 мм.
4. Маркировка - обозначение производителя, год изготовления.

Производители

На рынке существует большая конкуренция производителей труб. Какие выбрать?

• Российские бренды: Политек, PRO AQUA, Heisskraft, РВК, Santrade;
• Германия: Akwatherm, Banninger, Rehau, Wefatherm;
• Чехия: FV-Plast, Экопластик;
• Турция: Pilsa, Kalde, TEBO, Firat, Vesbo и Jakko;
• Китай: Dizayn и Blue Ocean.

Характеристики всех изделий указаны в маркировке и должны соответствовать международным стандартам. Какую марку выбрать - нельзя сказать однозначно. Дело за личными предпочтениями.

Плюсы и минусы теплого пола из полипропиленовых труб

Стоит ли выбирать изделия для организации отопления пола и можно ли пропиленовые трубы заливать бетоном под стяжку?

Начнем с плюсов использования материала:

• Устойчивость к перепадам температур и давления;
• Низкая теплопроводность сводит к минимуму потерю тепловой энергии;
• Низкая стоимость труб и их монтажа, обслуживания;
• На внутренних стенках не возникают отложения.

• Малая гибкость труб не менее 8 диаметров делает затруднительным контуров»;
• Ограничена температура в помещении при укладке - не ниже +15°C;
• Высокий коэффициент линейного расширения - проводники могут менять свои габариты при воздействии горячей воды. Полипропиленовые трубы в стяжку пола укладывать можно, но необходимо правильно их рассчитать и подобрать, чтобы не возникало внутренних напряжений, которые могут привести к быстрому износу.

Сколько служит система обогрева?

При верном подборе материала срок службы полипропиленовых труб достигает 25 лет - именно на столько рассчитаны проводящие изделия. При допущении ошибок при монтаже или использование труб с более низкими характеристиками возможно возникновение чрезмерного напряжения в стенках, что снижает продолжительность жизни полимера.

Особенности укладки

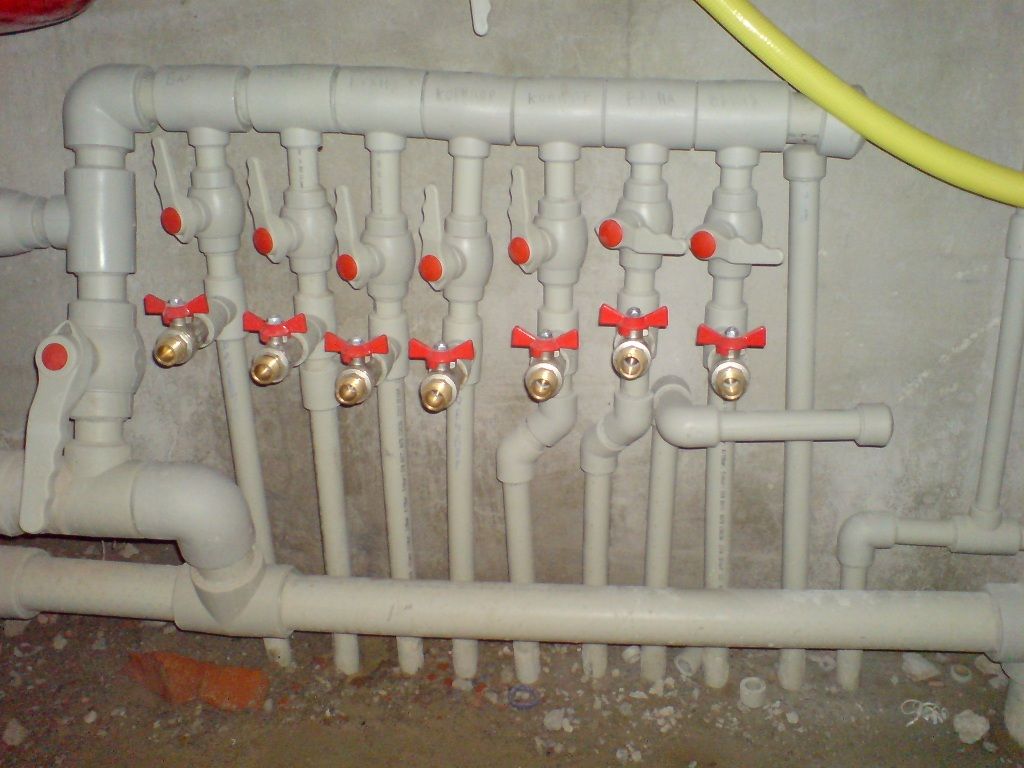

Первым делом устанавливают коллекторный шкаф, к которому подводят исходящую и обратную трубы.

Обязательно укладывают гидроизоляцию под будущий «пирог», чтобы предотвратить намокание основания в случае утечки. Для этих целей используют полиэтилен, укладываемы внахлест и фиксируют его скотчем.

Демпферная лента по периметру помещения сбережет стяжку от растрескивания после застывания раствора при периодическом расширении. Утеплитель по всей площади пола сохранит тепло внутри комнаты.

Крепление контура лучше производить с помощью армирующей сетки, прижимая трубу хомутами. Здесь важно не перестараться и не перетянуть трубку.

Укладку производят из катушки, длина одной нитки для эффективного обогрева не должна превышать 50-80 метров.

Полипропиленовые трубы под стяжку перед заливкой бетона обязательно тестируют: подают горячую воду под рабочим давлением. Если магистраль не деформировалась и все прошло гладко, контур отключают от водоснабжения, но оставляют рабочее давление в сети. После остывания производят заливку бетона, в который добавляют специальные добавки для улучшения качества смеси.

Пользоваться готовым полом можно только после застывания стяжки - не ранее, чем через месяц.

Многие из нас сталкивались с проблемами отопления: текут составные элементы, необходимость замены системы отопления в частном доме и так далее. Однако рано или поздно мы приходим к мысли, что наиболее эффективной системой отопления является та, которая включает в себя теплый пол. Это не просто продуктивно, но еще и очень приятно. Несмотря на жуткую зиму за окном, вы можете спокойно перемещаться по дому босяком, при этом чувствовать себя тепло и уютно. Что для этого нужно сделать? Установить своими руками теплый пол. Тем более, сейчас в Сети хватает различных фото и видео материалов на эту тему, поэтому с инструкцией проблем не будет.

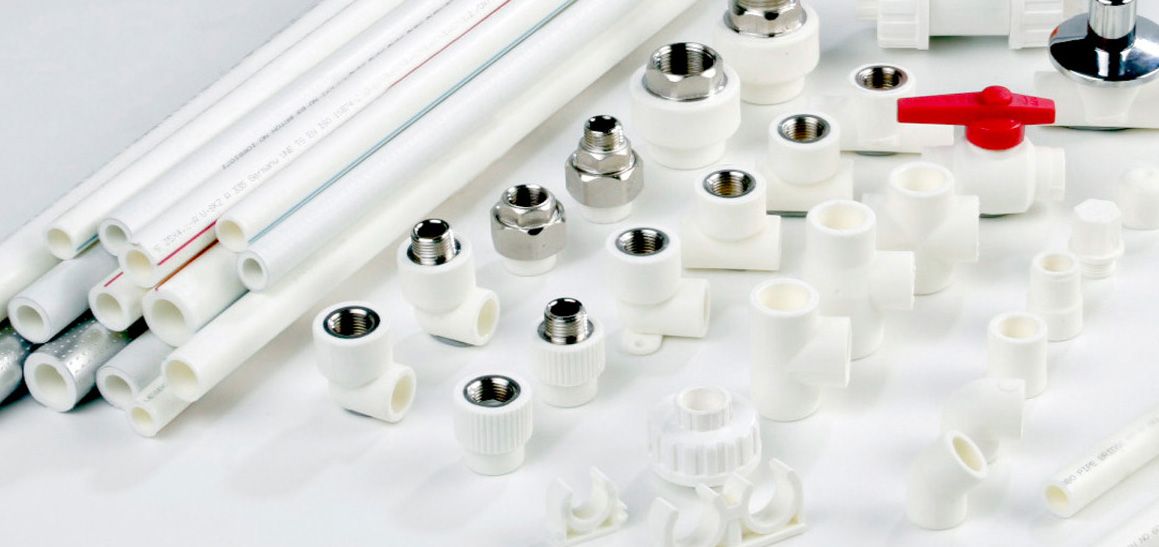

Полипропиленовые трубы

И начать стоит с основы – полипропиленовых труб. Они сейчас известны многим, стали прекрасной заменой традиционных металлических изделий. При этом их можно использовать в различных средах: в шахтах, каналах, под штукатуркой или в грунте. Поэтому этот материал хорошо подойдет и для теплого пола. Однако не следует забывать учитывать окружающую температуру. Чтобы их установить, температура воздуха не должна быть меньше плюс пяти градусов Цельсия. Конечно, это существенно ограничивает применение такого материала.

Такие изделия имеют слишком большой радиус изгиба – это их главный недостаток. Таким образом, при диаметре 16 мм изделие укладывается с минимальным расстоянием 128 мм. Это не всегда удобно с точки зрения обеспечения необходимой тепловой мощности.

Трубы соединяются при помощи специального сварочного аппарата на основе термического способа. Если же нужно соединить полипропиленовые изделия с металлическими, тогда следует использовать фланцевые и комбинированные детали.

Расчет теплого «полипропиленового» пола

Для соблюдения максимальной температуры верхнего слоя пола применяются полипропиленовые трубы – создается теплый пол в помещении. При этом скорость потока воды должна составлять около 0,3 м/с, чтобы тепло плавно распространялось по отапливаемой площади.

От чего зависит температура теплого пола:

• от вида помещения: кухня, ванная комната, коридор и так далее;
• от температуры самого помещения;
• от финального покрытия: ковролин, ламинат, плитка и так далее.

Зачастую за средний параметр берется показатель в 45 градусов Цельсия.

Расчет труб

Невозможно сделать теплый пол, не рассчитав всю систему отопления, учитывающую площадь отапливаемого помещения, давление теплоносителя в стояке и так далее. Исходя из этих характеристик, выполняется расчет диаметра труб.

Зачастую для напольного отопления используются трубы 25, 20 и 16 мм в диаметре.

Каковы последствия неправильного выбора?

Если трубы будут установлены меньшего диаметра, может нарушиться циркуляция воды в системе. Чтобы узнать давление в системе, достаточно его измерить при помощи гидравлического манометра.

Рассчитывая диаметр труб, следует разобраться и с их длиной. Выполняя расчеты, помните, что укладка системы начинается от стен с окнами, поскольку в первую очередь должен нагреваться холодный воздух. А после этого тепло должно распределяться по системе.

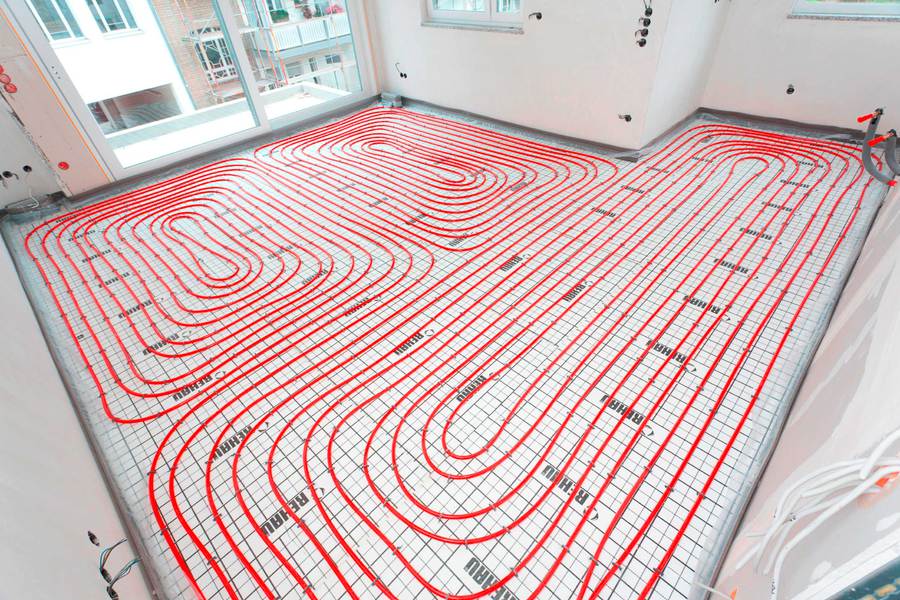

Способы укладки

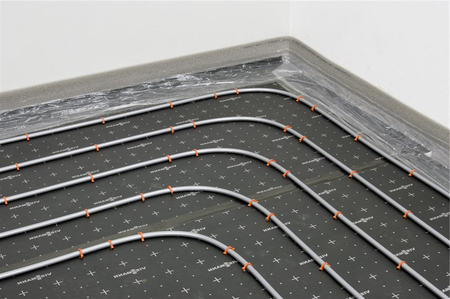

На этапе проектирования необходимо определиться и со способом укладки: «ракушка» или «змейка».

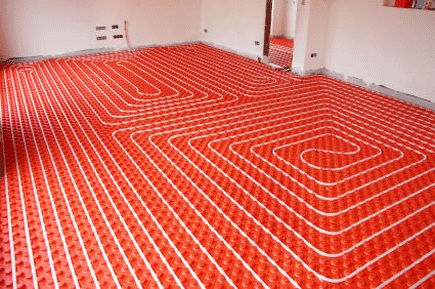

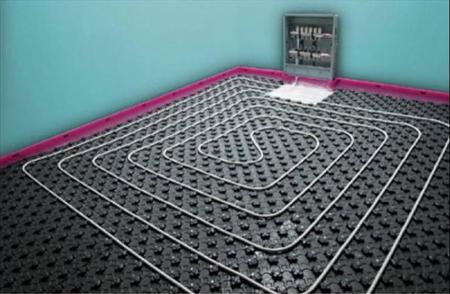

«Ракушка» чаще всего используется в наших краях. Хотя проектирование и монтаж такого способа сложнее, чем второго. Популярность такого метода вызвана равномерностью распределения тепла по поверхности пола. Ведь горячие подающие и обратные немного остывшие трубы проходят параллельно. В таком случае на любом отапливаемом участке наблюдается усредненная температура, а отопительная точка возврата теплоносителя находится в середине трубы.

«Змейку» чаще можно встретить в европейских домах. Здесь проще расчеты и установка. Хотя о равномерности распределения тепла говорить не приходится. В итоге в процессе эксплуатации на некоторых участках возможно превышение по норме температуры. Таким образом, при таком способе увеличиваются теплопотери, а уровень комфорта использования снижается. Поэтому «змейкой» стоит прокладывать трубы, если на входе и выходе разница температур составляет не более пяти градусов.

Монтаж

По нормам, которые должны быть учтены при проектировании, трубы должны находиться от стен на расстоянии около 20 см, а шаг составляет около 40 см.

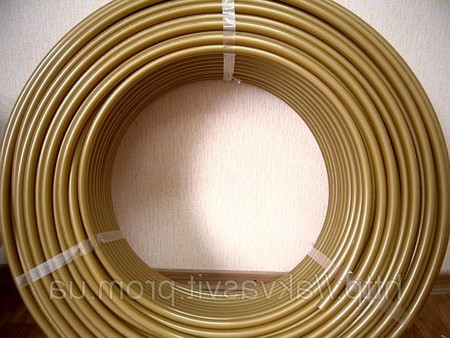

Для укладки системы лучше использовать мотки, а не отдельные куски материала, поскольку это позволит уменьшить количество мест соединения, а значит, и сэкономит средства.

В одном контуре длина нагревательного элемента не должна превышать 100 м. Для выпуска воздуха на самой высокой точке системы делается кран.

Монтаж «полипропиленового» теплого выполняется по принципу установки трубопровода. При укладке нужно следить за материалом, чтобы не нанести ему механические повреждения металлическим креплением.

Проверка

После укладки системы ее нужно запустить на полмощности. Изделия должны принять окончательную форму, а затем выполняется установка нового слоя.

Стоит ли игра свеч?

Выполнить установку теплого пола своими руками несложно, если руководствоваться приведенными рекомендациями. Дополнительно можно ознакомиться с видео и фото инструкциями. Все это в комплексе позволит создать качественный и равномерно нагреваемый теплый пол, который будет радовать всех домочадцев и гостей в холодную пору.

Еще недавно систему подогрева пола с помощью водяного отопления могли себе позволить единицы. Теперь же обустройство теплых полов стало намного доступнее, так как на рынке стройматериалов стали появляться более доступные комплектующие, что используются для сборки трубной внутрипольной системы отопления. Сейчас для этих целей применяют трубы из нескольких видов материалов.

Далее мы проанализируем достоинства и недостатки разных типов труб, какие можно использовать для обустройства внутрипольного подогрева, что даст вам возможность выбрать те, что больше подходят именно в вашем случае.

Общие требования к материалам для теплого пола

Учитывая необычные эксплуатационные условия, к материалам, что используются для монтажа системы теплого водяного пола, предъявляются определенные, достаточно строгие требования. Ведь в случае поломок или течей, придется полностью снимать напольное покрытие, проводить демонтаж стяжки и самой системы подогрева, после чего делать все заново. Чтобы этого избежать, к подбору труб нужно относиться очень ответственно, и следить за тем, чтобы они соответствовали таким характеристикам:

• долговечность и надежность, то есть срок службы изделий не должен быть меньше 40-50 лет;
• эластичность, то есть способность изгибаться и при этом в местах сгибов не терять герметичности;
• прочность, позволяющая переносить механическое давление;

• невысокая стоимость, с учетом того факта, что протяженность тепловых водяных коммуникаций в полу достаточно большая;
• достаточный коэффициент теплопроводности, чтобы передача тепла от циркулирующей горячей жидкости быстрее передавалась к поверхности пола;
• непроницаемость для молекул кислорода, что способны в определенных концентрациях в теплоносителе негативно влиять на металлические элементы системы, вызывая коррозию.

А теперь давайте рассмотрим, трубы из каких материалов полностью или частично отвечают этим требованиям.

Теплый пол полипропиленовый

Трубы из этого полимерного материала достаточно часто применяются для обустройства внутрипольного отопления. Такие изделия по многим параметрам идеально подходят для теплого пола.

Они обладают достаточной прочностью, что необходима в этих условиях эксплуатации. Однако, прочность характерна только армированным трубам из полипропилена, которые используются в этих целях. Причем армирующий слой должен быть представлен слоем сплошной фольги, которая, кроме прочности, делает барьер для молекулярного кислорода.

К тому же полипропилен относится к химически неактивным веществам, что, во-первых, исключает коррозию, во-вторых, делает систему пригодной для использования любого типа теплоносителя.

При этом полипропилен обладает хорошим коэффициентом теплопроводности, что благоприятствует быстрому прогреву пола.

Недостатком полипропиленовых труб является то, что они с трудом поддаются изгибанию. Для того, чтобы их изогнуть, приходится прибегать к нагреванию материала с помощью потока горячего воздуха, например строительным феном. Но даже при этом радиус изгиба достаточно большой и его не хватает, чтобы уложить петли теплого пола достаточно плотно.

Поэтому, для того, чтобы сформировать систему с достаточно небольшим шагом нагревательных элементов, применяются угловые фитинги, что соединяют отдельные полипропиленовые участки.

Для герметичного соединения применяется метод спайки полипропиленовых элементов с помощью специального сварочного аппарата.

Места таких соединений при качественной спайке стыков должны быть абсолютно герметичны. Однако, после полного монтажа полипропиленового теплого пола необходимо протестировать систему. Для этого на 1-2 дня ей нужно дать поработать при повышенном в 1,5-2 раза давлении по сравнению с нормальным. Если при этом нигде не обнаружится течи или хотя бы незначительных прокапываний, можно закрывать полипропиленовый подогрев пола стяжкой и продолжать последующие работы. Если же обнаруживается даже незначительная течь, это место нужно перепаять после слива жидкости, после чего протестировать снова.

Несмотря на некоторые недостатки, связанные в основном с длительностью и относительной сложностью монтажа, подогрев пола из полипропиленовых компонентов все равно очень популярен благодаря низкой стоимости, как труб, так и соединительных элементов к ним.

Металлопластик для водяного теплого пола

Металлопластиковые трубы очень часто применяют для описываемых целей. И тому есть причины. Материал прекрасно гнется, причем нагревать его для этого не обязательно. Это дает возможность без лишних усилий, а также применения фитинговых соединений укладывать элементы из металлопластика любых конфигураций и плотности витков. К тому же металлопластиковые трубы продаются в бухтах, где их длина составляет до 50 м, что позволяет в небольших и средних по площади комнатах прокладывать систему без соединений. Кстати, под заказ можно приобрести бухту металлопластика 80-90 метров, чего будет достаточно и для довольно большой площади.

Трубные конструкции из металлопластика хороши еще и тем, что абсолютно не пропускают разрушающий металлические элементы системы кислород, что положительно сказывается на долговечности эксплуатации внутрипольного подогрева и водяного отопления в целом.

Кроме того, металлопластик имеет неплохой коэффициент теплопроводности, что способствует быстрому нагреву напольной поверхности.

Для описываемых целей применяются изделия из металлопластика, что имеют диаметр 16 мм (полдюйма) и 20 мм (три четверти). Дюймовую металлопластиковую трубу использовать не целесообразно по нескольким причинам. Во-первых, это достаточно дорого, особенно если покупать качественное изделие из металлопластика. Во-вторых, намного увеличивается радиус изгиба, который напрямую зависит от трубного диаметра. В-третьих, приходится заливать достаточно толстую стяжку, что также влечет дополнительные расходы.

Металлопластиковый теплый пол по стоимости материала и работ, наверное, один из самых доступных. Сами трубы, особенно если металлопластик качественный, сравнительно дороги. Однако, с учетом того, что не нужно применять соединяющие элементы в полу, вся система выходит достаточно экономной.

Внутрипольный подогрев с применением полиэтиленовых материалов

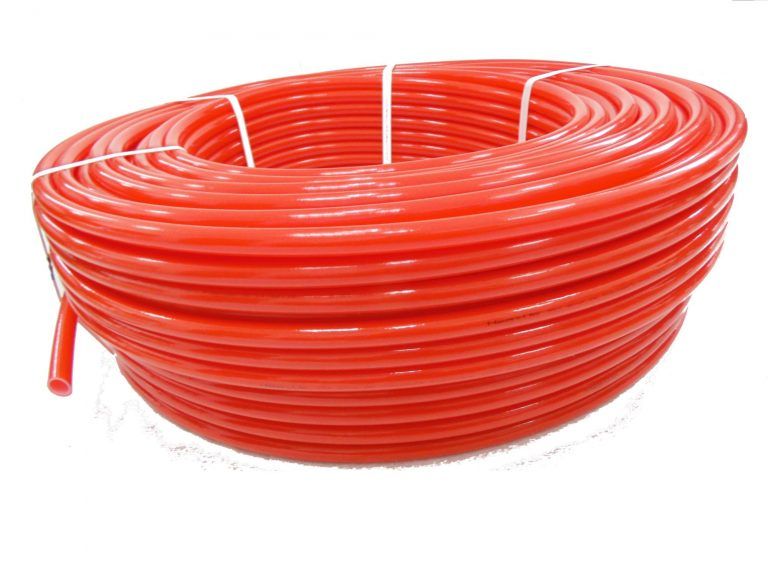

Для водяного подогрева пола используются трубы из так называемого сшитого полиэтилена. «Сшитый», вовсе не означает, что он сделан из отдельных фрагментов и потому низкого качества. Наоборот, такой полиэтилен обладает отличными показателями прочности и при этом достаточно гибкий. А сшитый он на молекулярном уровне при воздействии на вещество определенных химических или физических факторов.

Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.

В заключение стоит заметить, что рынок стройматериалов постоянно пополняется новинками от производителей. Поэтому, возможно, уже скоро для обустройства пола с подогревом будут использовать другие материалы. В этой же статье описаны самые популярные и применяемые на сегодня.

Тёплые водяные полы для частного дома являются самым предпочтительным вариантом из всех типов напольных обогревательных систем. Главное их преимущество состоит в экономичности и способности эффективно обогревать большие площади.

Обычно в системах, по которым циркулирует теплоноситель, применяют цельную трубу из полиэтилена. Однако зачастую домашние мастера используют полипропиленовые трубы, из которых обычно монтируют стандартные настенные отопительные системы. Можно ли их использовать в напольных обогревательных системах, а если да — как правильно смонтировать тёплый пол из полипропиленовых труб?

Полиэтилен и полипропилен: преимущества и недостатки

Прежде чем отдать предпочтение тому или иному варианту, рассмотрим подробнее трубы из сшитого полиэтилена и полипропилена.

Современный полиэтиленовые трубы не имеют шва

При слове «полиэтилен», да ещё и сшитый, у большинства простых обывателей сразу же возникает образ чего-то непрочного и недолговечного, но это отнюдь не так. Современные технологии позволяют сшивать материалы таким образом, что на поверхности трубы не остаётся никакого шва, ослабляющего прочность конструкции.

Совсем недавно полиэтиленовые шланги сваривались продольным швом, что не делало их особенно прочными. В результате самой распространённой области их использования были дачи и приусадебные хозяйства, где их применяли для поливки насаждений.

Но полиэтилен, сшитый при помощи современных технологий, обладает повышенной прочностью. Особенно это касается полиэтиленовой трубы РЕ-RТ, то есть с повышенной термостойкостью. Структура стенки такой трубы представляет собой трёхмерную сетку с прочными молекулярными связями. Это достигается тем, что сварка трубы идёт на молекулярном уровне, в результате образуется практически монолитное соединение.

Такие трубы, согласно заявлениям производителей, могут выдержать давление до 20 атмосфер. Достигается такая прочность отчасти тем, что в системах тёплых полов используется цельная гибкая труба, не имеющая стыков.

Среди минусов полиэтиленовых тёплых полов можно отметить их недостаточную стойкость к внешним физическим воздействиям.

Давление извне способно пережать трубу, что приведёт к проблемам с циркуляцией теплоносителя по системе, поэтому полиэтиленовые обогревательные элементы рекомендуется укрывать бетонной стяжкой, которая играет роль своеобразного панциря, защищающего их от давления со стороны напольного покрытия.

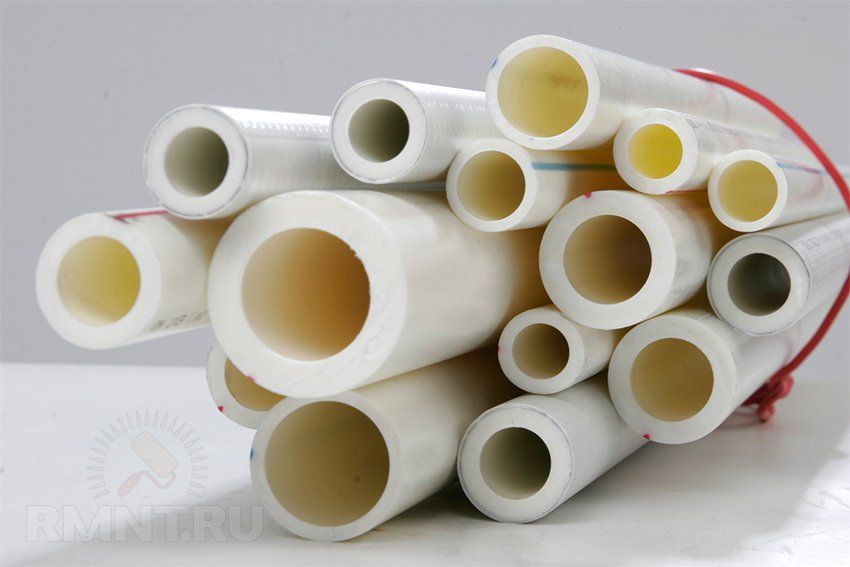

Полипропилен

Трубы, сделанные из данного материала, известны сегодня практически каждому. Именно они за последнее десятилетие почти вытеснили в строительстве «классику» в виде металлических водопроводных труб.

Полипропиленовые трубы обладают целым спектром неоспоримых плюсов:

Имеют обогревательные системы и свои недостатки. Прежде всего, это ограничения в нагрузках, которые составляют 7,5 атмосфер давления и + 95 С максимальной температуры. Рекомендуемая рабочая температура составляет + 75 С.

Для того, чтобы согнуть такой материал понадобится специальное оборудование

При превышении данных параметров полипропилен начинает деформироваться и значительно увеличиваться в объёмах. Другой минус таких труб – чрезмерная жёсткость.

Настелить полипропилен «змейкой» или спиралью, как полиэтиленовые трубы, вряд ли получится, поэтому при монтаже тёплого пола из полипропилена невозможно будет обойтись без «утюга» для сварки труб и переходников-уголков для соединения отдельных элементов.

От того, насколько качественно будет произведена сварка, зависит прочность всей обогревательной конструкции, поэтому следует особое внимание уделять прочности и герметичности соединений.

После ознакомления со всеми преимуществами и недостатками полипропилена и полиэтилена вы сможете сделать наиболее подходящий для вас выбор.

Если вы решили использовать в качестве материала для тёплого пола полипропиленовые трубы, следует ознакомиться с основными критериями их выбора.

Выбор полипропиленовых труб

На современном рынке представлено несколько видов полипропиленовых труб. Чтобы у вас получилась долговечная и эффективная система напольного обогрева, следует с особым вниманием подойти к выбору марки полипропилена.

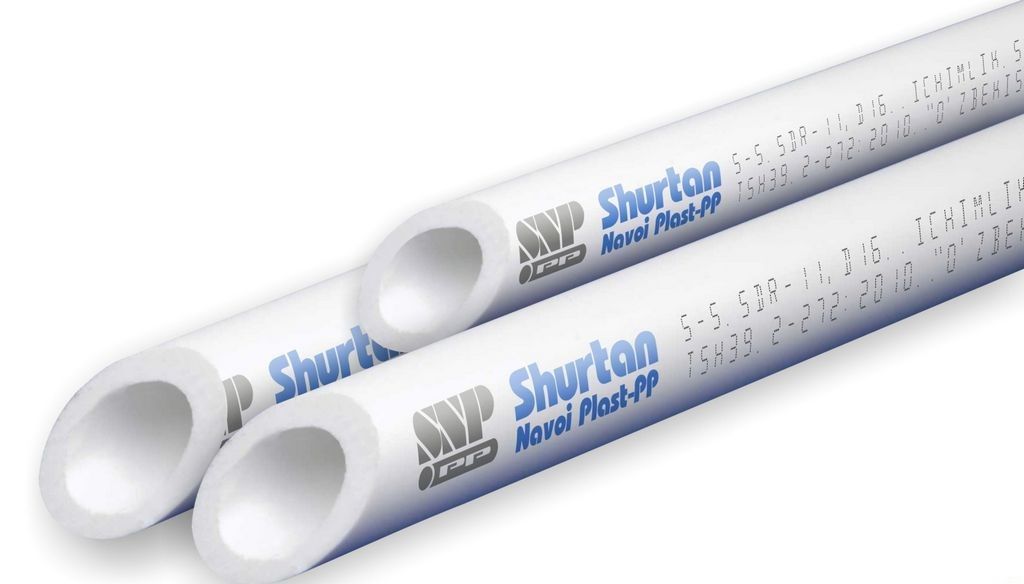

Однослойный

Обозначение РРН. Такой вид полимера изготавливают из так называемого гомополипропилена. Трубопроводы из РРН-полипропилена предназначаются для вентиляционных систем и систем холодного водоснабжения.

Монтировать из него водонагревательные полы не рекомендуется из-за низкой стойкости к высоким температурам.

Материал стоек к давлению и высоким температурам

Обозначение РРВ. Такие однослойные трубы производят из полипропиленового блок-сополимера. Они отличаются повышенной стойкостью к давлению и температуре, поэтому вполне могут использоваться для тёплых полов.

Обозначение РРS. Огнестойкий вариант полимера, предназначенный для использования вблизи источников открытого огня. По характеристикам аналогичен РРВ-полипропилену, но отличается более высокой стоимостью.

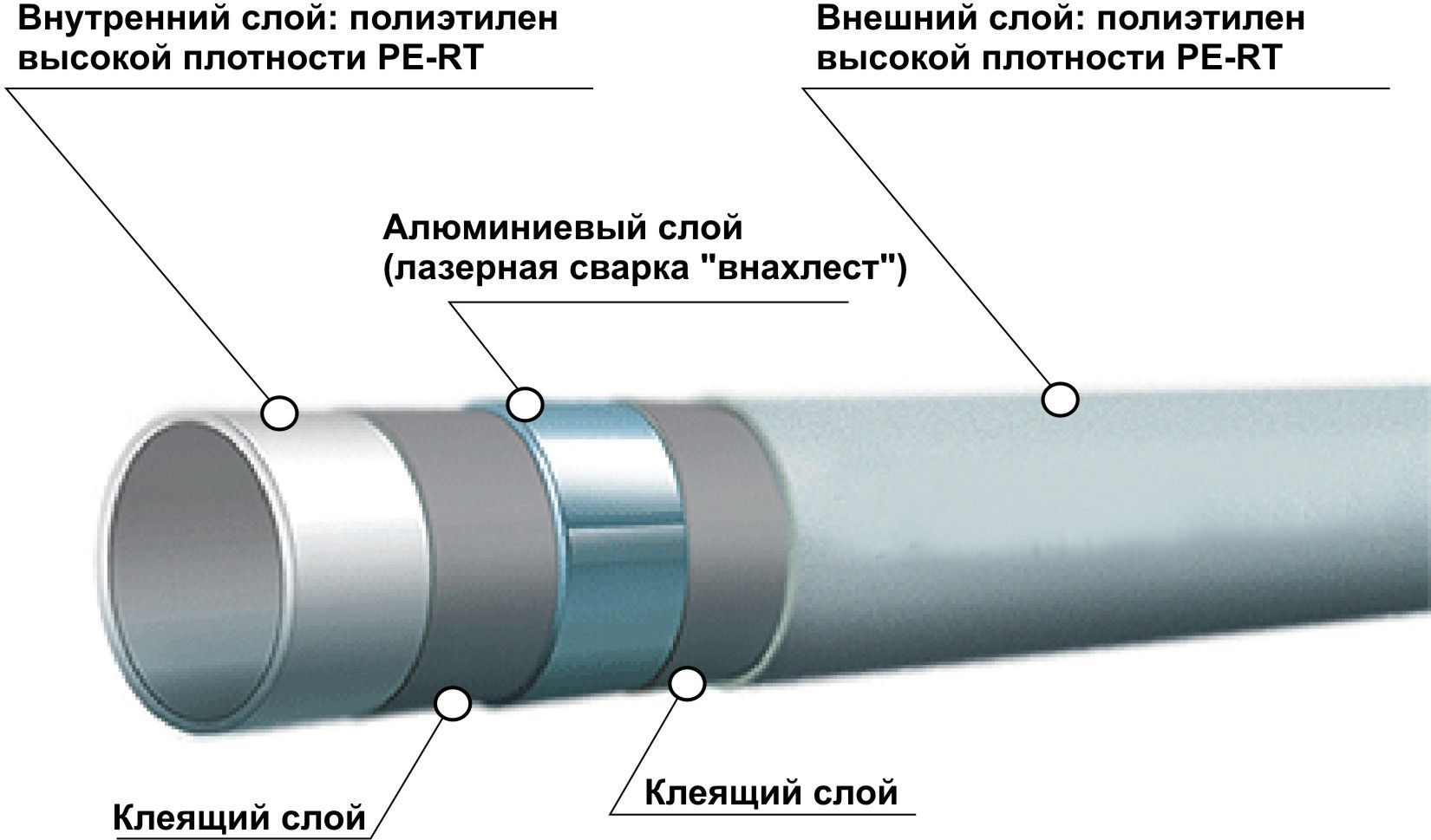

Многослойный

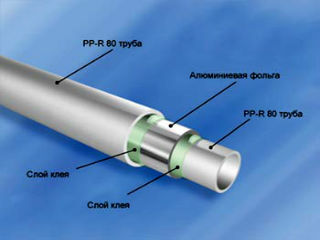

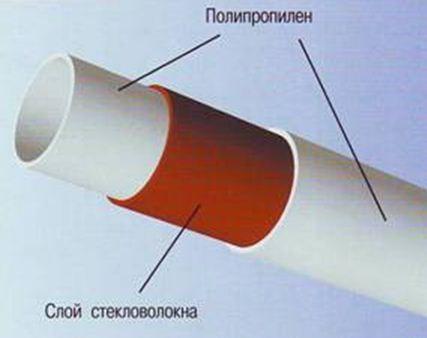

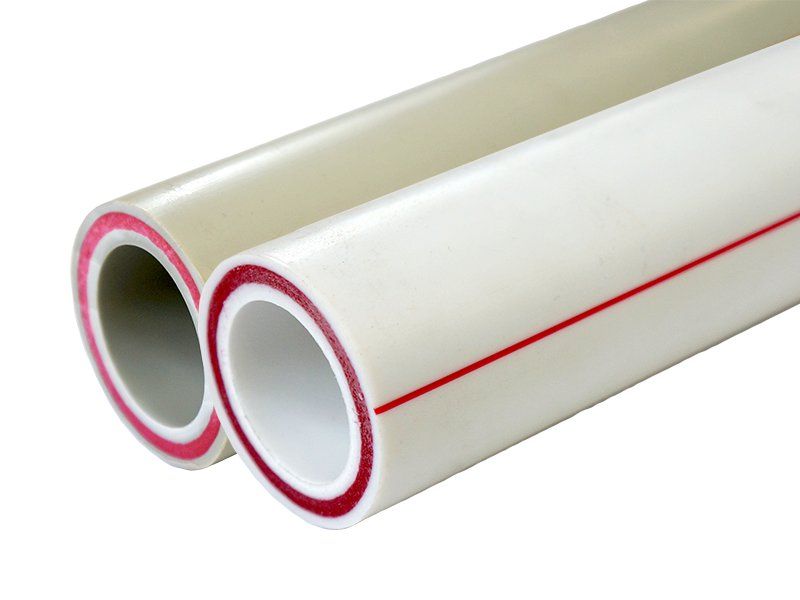

Двухслойные трубы имеют прослойку алюминия или стекловолокна

Такие варианты труб усиливаются армирующим слоем, расположенным между двумя слоями полимера.

Армирование представляет собой тонкий лист алюминия или стекловолокна толщиной не более 1 мм.

Благодаря ему, трубопроводы из многослойного полипропилена способны функционировать при температуре теплоносителя до + 95…+ 100 С (кратковременно – до 110 С).

Трубопровод, изготовленный из многослойного полипропилена, наилучшим образом подходит для изготовления тёплых полов, благодаря своей повышенной устойчивости.

Монтаж обогревательной системы

После того, как вы выбрали и приобрели подходящий материал, приступаем непосредственно к монтажу обогревательных элементов.

Подготовка основания

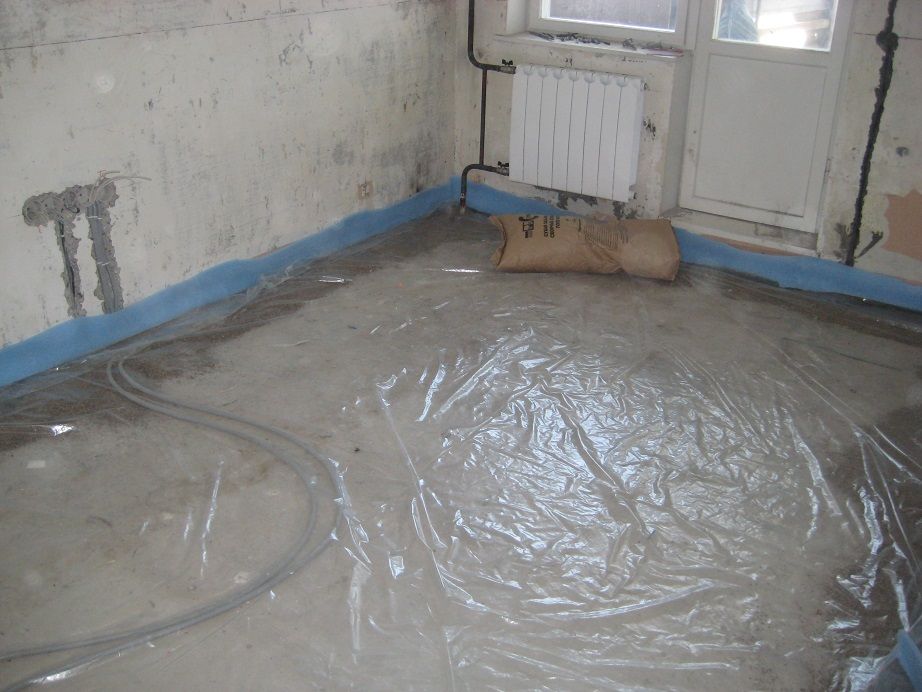

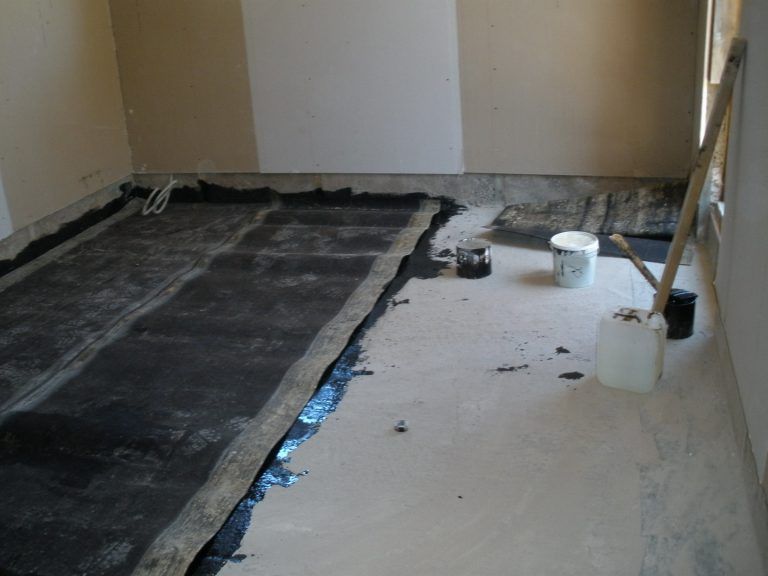

Гидроизоляция защитит от потопа соседей снизу

Работы по укладке отопительного трубопровода следует начинать с подготовки основания. Прежде всего, следует настелить изоляционный слой.

Это поможет вам избежать неприятностей с соседями снизу в случае форс-мажора в виде прорыва трубопровода.

Для этих целей можно применить как жидкую влагоотталкивающую мастику, так и обычный рулонный гидроизолирующий материал: рубероид и аналогичные ему материалы. В первом случае гидроизоляция наносится при помощи малярных кисточек или валика. Жидкая мастика заполняет все поры и микротрещины бетонного основания, не оставляя влаге путей проникновения сквозь межэтажные перекрытия.

Стыки гидроизолирующего материала промажьте мастикой

Рулонная гидроизоляция настилается внахлёст друг на друга, приклеиваясь к черновым полам посредством битумной мастики. Стыки листов изоляции также тщательно промазываются мастикой, а в случае необходимости полотна рулонной изоляции настилаются друг на друга в 2 – 3 слоя.

Следующий шаг – утепление основания. Если не произвести эту работу, то ваша конструкция напольного обогрева будет лишь на 50% греть комнату. Остальные 50% тепла будут уходить на прогрев потолка соседей снизу или подвального помещения.

Для оптимизации расходов тепловой энергии поверх слоя гидроизоляции укладываем теплоизоляцию.

Для этого наилучшим образом подойдут листы плотного материала, желательно не боящегося влаги.

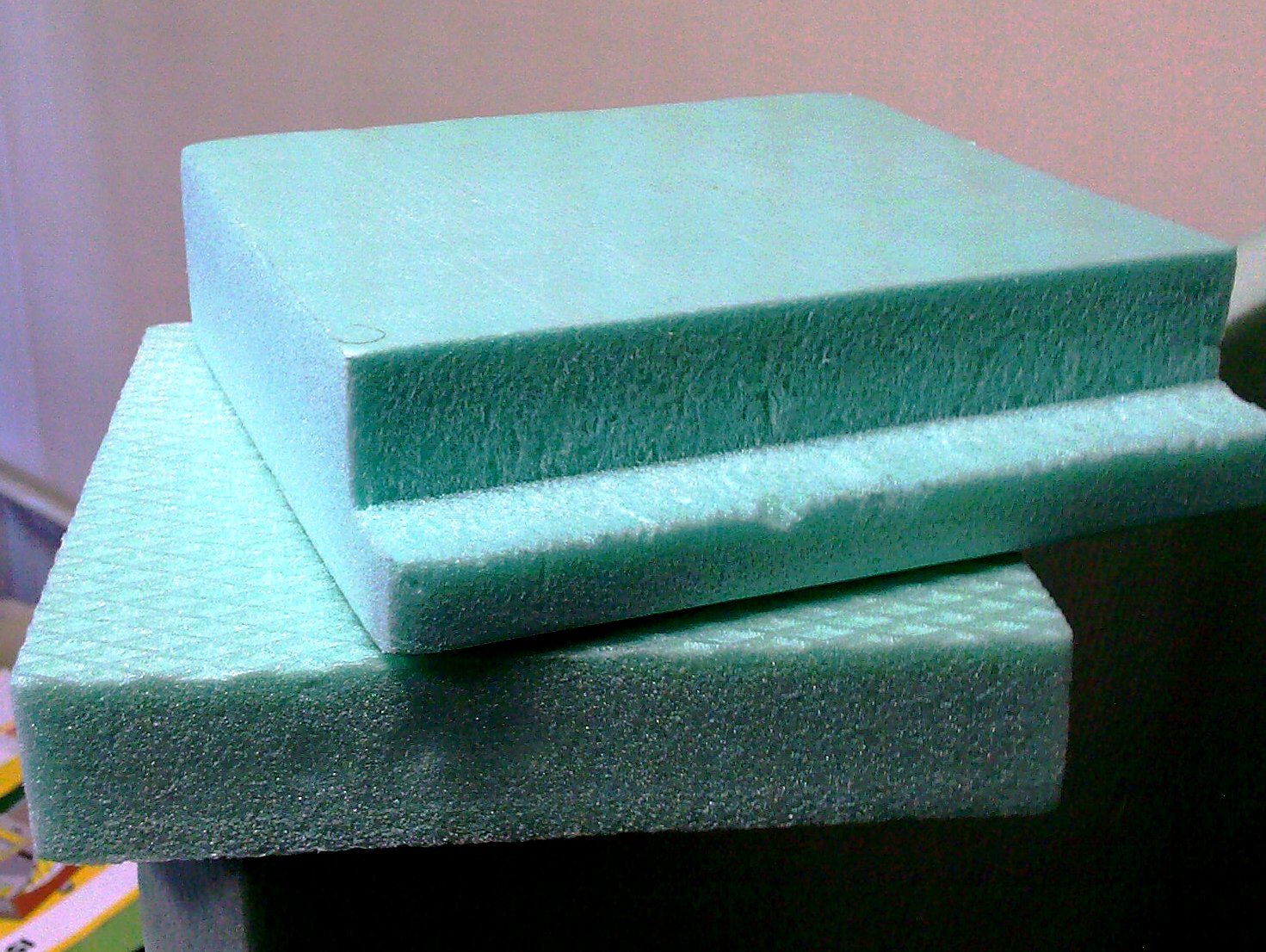

Идеальным вариантом будет плотный пенополистирол (экструдированный пенопласт) пеноплекс и т.д. Можно также использовать утеплитель из вспененного полиэтилена с фольгированной поверхностью.

Использовать минплиту для настила термоизоляции под тёплый водяной пол не следует. Во-первых, минвата боится влаги и при возможном намокании потеряет свои изоляционные качества. Во-вторых, минплита под весом трубопровода, напольного настила и стоящей на нём мебели сомнётся и расплющится, что также отрицательно скажется на её свойствах.

Составление проекта

Далее нужно определиться с тем, каким образом будет укладываться трубопровод. От того, будет ли он смонтирован «змейкой», спиралью, «двойной змейкой» и т.д. зависит его общая длина. Подробнее о том, как спроектировать водяной пол, смотрите в этом виде:

Длина трубы теплого пола не должна быть более 50 м

При составлении проекта следует помнить, что полипропиленовые трубы довольно жёсткие, поэтому не следует закладывать в плане чересчур резкие виражи и изгибы.

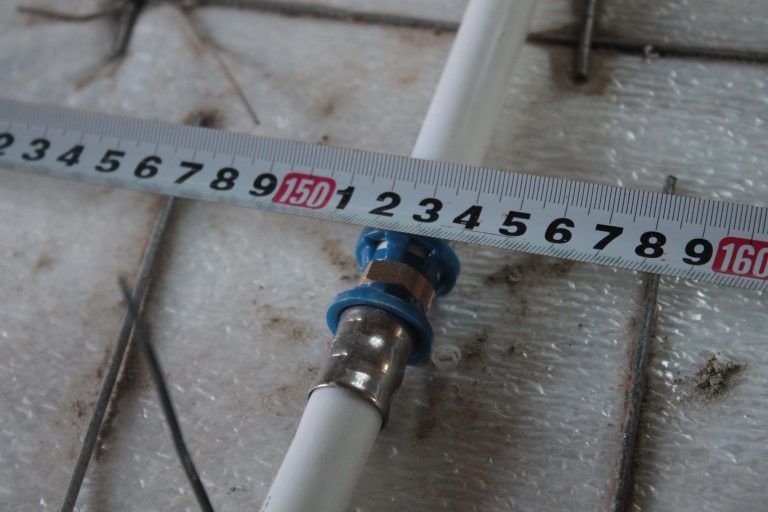

Для эффективного функционирования обогрева вполне достаточно расстояние между нитями в 25 – 30 см.

По своей длине трубопровод не должен превышать 50 м – в противном случае, в дальнем его конце теплоотдача будет крайне низкая, а это приведёт к неравномерному прогреву помещения.

Чтобы вычислить общую длину обогревательного трубопровода, следует выложить его контур на полу ниткой или шпагатом. После останется только измерить длину нити, чтобы узнать точный метраж будущего трубопровода.

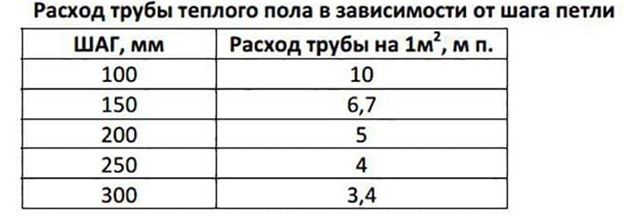

В таблице показан расход труб в зависимости от расстояния между петлями.

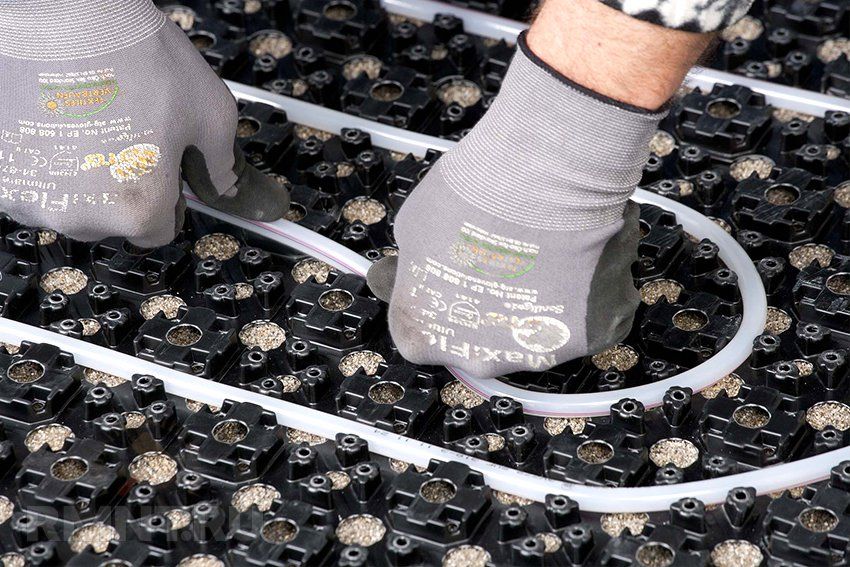

Укладка труб

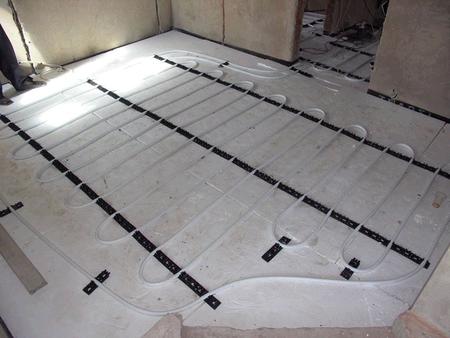

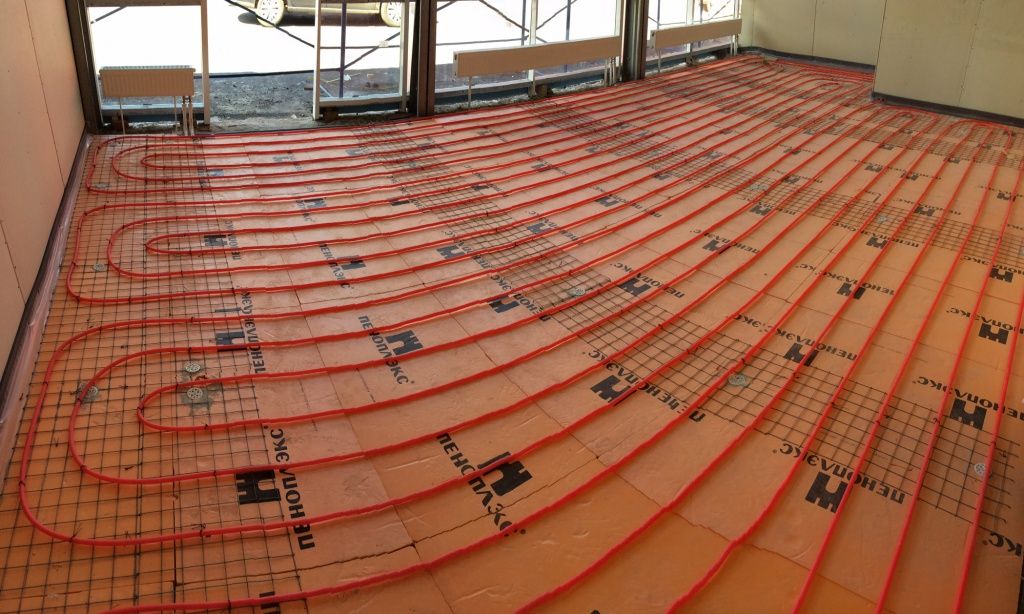

Змейкой проще всего уложить контур

После проведения всех подготовительных работ, можно приступать непосредственно к укладке отопительного контура. Наиболее эффективной с точки зрения термодинамических показателей является укладка контура спиралью.

Однако подобная схема может являться слишком сложной для не слишком опытного домашнего мастера, поэтому, если вы решили установить дома тёплые полы своими руками, лучше остановить свой выбор на «змейке». Её гораздо легче спроектировать, да и детали в этом случае следует заготовить всего лишь двух размеров: большой отрезок трубы – для длинной стороны, а меньший отрезок используется для соединения двух длинных труб.

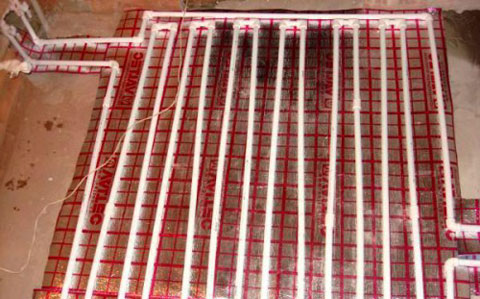

Для придания изгиба трубам используйте уголки-муфты

Также при монтаже нам понадобятся уголки-муфты для придания изгиба конструкции и утюг-паяльник для полипропиленовых труб. Для более жёсткого крепления трубопровода под него укладывают металлическую или стеклопластиковую сетку, к которой и привязываются нагревательные элементы в нескольких местах, на каждом изгибе.

Следующим шагом создаём над смонтированным обогревательным контуром защитный слой, чтобы облегчить давление на него со стороны мебели и бытовой техники. Для этого можно использовать бетонную стяжку. Такой вариант отлично защитит трубы, а также позволит создать идеально гладкое основание под финишное покрытие. О том, как сделать пол из полипропилена, смотрите в этом видео:

Как вариант – устройство реечного пола. В этом случае между витками трубопровода устанавливают рейки или брусочки, которые должны на 1,5-2 см возвышаться над трубой. Они образуют основание, на которое укладывают слой фанеры, поверх которого уже настилают декоративное напольное покрытие – линолеум, ламинат, ковролин.

Вариант с бетонной стяжкой является более предпочтительным, так как бетон является отличным проводником тепла от обогревательных элементов к окружающей среде.

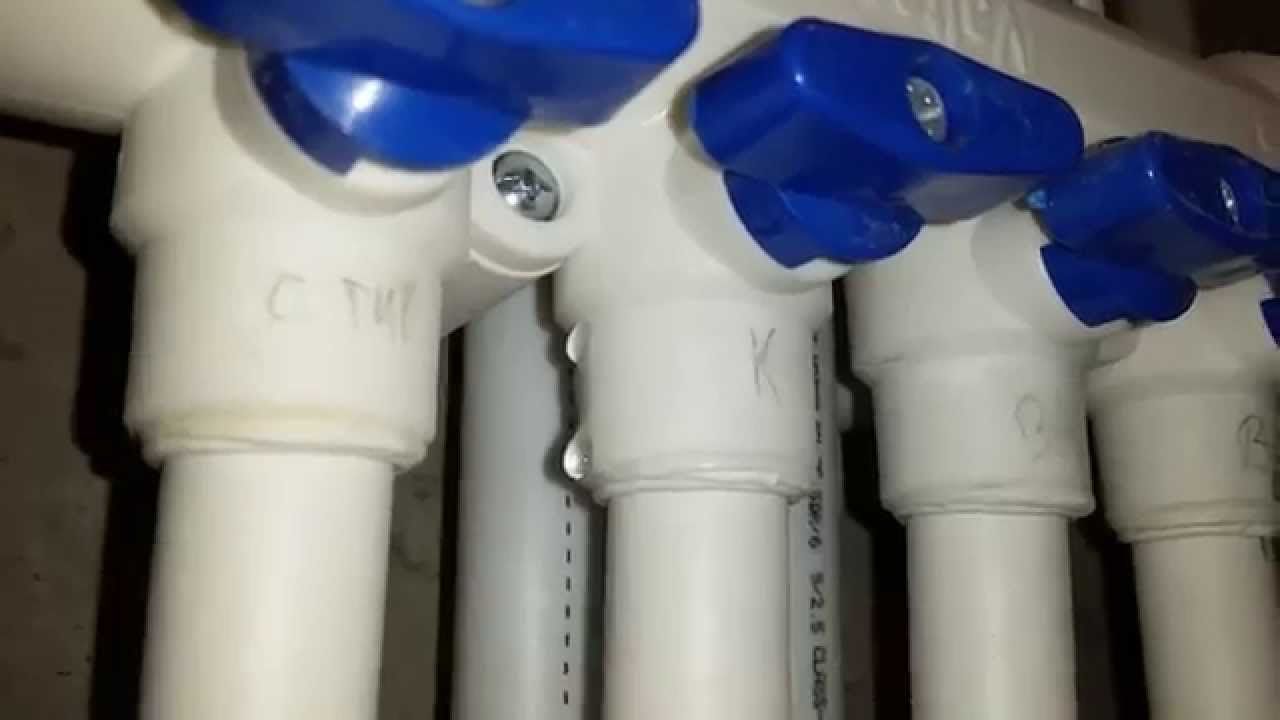

Устройство коллектора из ПВХ

Реечный пол в разы уступает бетонному по этому показателю, поэтому монтировать его следует лишь в случае невозможности устройства бетонной стяжки или когда водяные полы планируется использовать в качестве вспомогательного обогрева.

В качестве завершающего штриха производим настил финишного напольного покрытия. При этом следует отдавать предпочтение материалам без теплоизолирующего эффекта, чтобы не уменьшать КПД обогревательной системы.

Добавить в закладки

Теплый пол из полипропилена

Теплый пол, который сделан из полипропиленовых труб , создаст в помещении комфорт и уют, обеспечит надежную систему отопления.

Если под холодную кафельную плитку положить теплый пол - это позволит ходить босиком.

При его устройстве важно учитывать, что температура окружающей среды во время работ не должна опускаться ниже 10 градусов.

Несколько слов о трубах из полипропилена

Трубы из полипропилена применяются довольно широко в инженерных системах самого разного назначения: водоснабжения, отопления. Они пригодны для прокладки в грунте, в каналах, в шахтах, в стенах под штукатуркой или же в открытом виде. Главное их преимущество в способе соединения между собой, когда трубы после термической сварки превращаются в монолит. Для этого используется специальное оборудование - сварочный аппарат, который в народе называется паяльником. Использовать его довольно просто, пайка занимает всего несколько минут.

Используйте специальный паяльник, тогда трубы после термической сварки превращаются в монолит.

Другие преимущества этих труб - высокая механическая прочность и стойкость к размораживанию. Даже если в трубе замерзнет вода, то ее целостности ничто не угрожает. Она расширится и после того, как оттает, примет первоначальную форму.

При рабочей температуре труб плюс 75 градусов и давлении 7,5 атмосфер они гарантированно прослужат не менее 25 лет. Наибольшая температура, которую они могут выдержать, - плюс 95 градусов, но тогда срок их эксплуатации уменьшится.

Использование полипропиленовых труб для устройства теплого пола экономически выгодно, потому что они намного дешевле, чем любые другие, например, металлопластиковые. Особенно это касается соединительных деталей.

Устройство водяного теплого пола

Чтобы устроить такой пол, необходимо уложить трубы, по которым будет циркулировать горячая вода, источником которой может служить центральное отопление или же отдельный котел. Один из самых распространенных способов монтажа теплого пола - бетонная система обогрева. Всю работу можно разделить на несколько этапов: составление проекта, подготовка пола, укладка сетки и труб, заливка бетоном, укладка финишного покрытия.

Составление проекта будущих работ обязательно, особенно если планируется утепление полов на большой площади. При проектировании должно быть учтено, из чего сделаны полы, стены и другие элементы. Это необходимо для того, чтобы рассчитать нужную температуру, которая должна быть в помещении. Затем нужно определить место установки коллектора, котла. После необходимо составить схему расположения труб, указать длину контура и диаметр, а также другие параметры.

Температура воды для отопления должна быть установлена на основе расчета, в котором учтен тип помещения, вид напольного покрытия и наружная расчетная температура. Как правило, максимальный уровень температуры для отопления пола - +45 градусов при скорости потока воды 0,3 м/сек для плавного распространения тепла.

Подготовительные работы

Коллекторный шкаф лучше разместить на стене у пола

Чтобы тепловое оформление помещения прошло по правилам, начинать работы необходимо с установки коллекторного шкафа - основы будущего теплого пола из полипропиленовых труб. Он предназначен для соединения всех контуров и расположения элементов регулировки. Лучше его разместить на стене у пола. К шкафу подходят подающая горячую воду и возвратная трубы, к которым подсоединена коллекторная группа.

Следующий этап - укладка гидроизоляции, в качестве которой подойдет полиэтилен. Он укладывается внахлест и соединяется скотчем. По периметру помещения, в котором проводится монтаж теплого пола, должна быть наклеена демпферная лента. Она предотвратит растрескивание стяжки, когда будет происходить тепловое расширение.

Затем укладывается теплоизоляция. Если этого не сделать, то теплопотери составят в среднем 40%. Выбор материала зависит от расчетов теплопотерь при составлении проекта. В качестве теплоизоляции может быть использована минеральная вата, полистирол, пробка техническая или другие материалы. Можно использовать специальный вариант для водяного пола, который снабжен отражающей поверхностью.

Укладка контуров полипропиленовых полов

Диаметр трубы и шаг укладки будут зависеть от конкретного места. В холодных местах (у входной двери, возле окон) укладка полипропиленовых труб проводится чаще, в местах, где будет стоять мебель, не укладывается. Чтобы закрепить теплый пол, существует два способа крепления: к армирующей сетке и к теплоизоляции.

Армирующая сетка - более рациональный вариант. Она даст возможность провести укладку полипропиленовых труб более равномерно. Кроме того, увеличит прочность стяжки. Крепятся трубы пластиковыми хомутами или проволокой. Чтобы ускорить монтаж, можно воспользоваться скобами.

Укладывать пол из пропилена лучше из рулона или катушки. Благодаря этому количество соединений будет минимальным. Это даст возможность сэкономить время и деньги. Крепится труба через каждые 80 см. Сильно затягивать хомуты не стоит, иначе линейное расширение приведет к деформации трубы.

Чтобы обогрев помещения происходил равномерно, длина одного контура не должна быть больше 80 м. Идеальная длина - 50 м. Все контуры должны иметь примерно одинаковую длину. Коллектор следует выбирать в зависимости от количества контуров. Например, если 7 контуров, то и выходов должно быть 7.

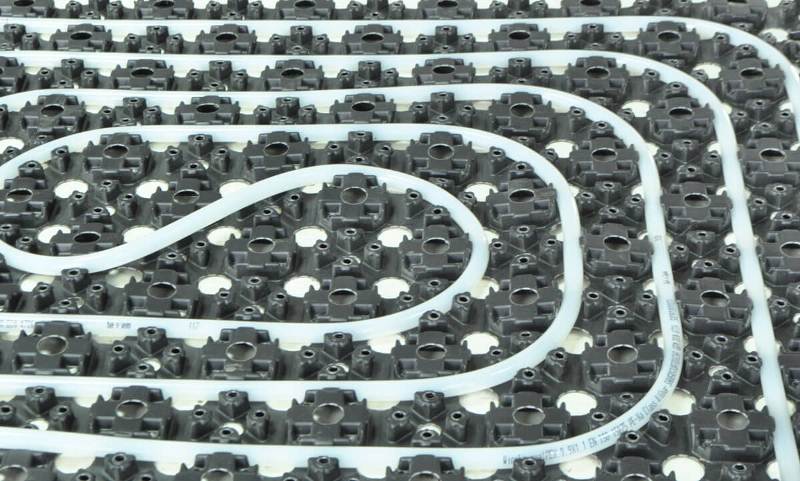

Способов укладки полипропиленовых труб, из которых монтируется теплый пол, несколько. При параллельном или змеевидном способе труба укладывается зигзагом. Такой метод лучше всего подойдет для небольшого помещения. Спиральный способ («улитка») используется в больших помещениях. Монтаж труб проходит по спирали, чередуя холодную и горячую, что позволяет обеспечить лучший обогрев.

Стандартный выбор труб, учитывая их линейное расширение и необходимую мощность, - 2 см в диаметре. Следует обратить внимание на качество труб, поскольку теплый пол монтируется не на один год.

Завершение работ по устройству пола

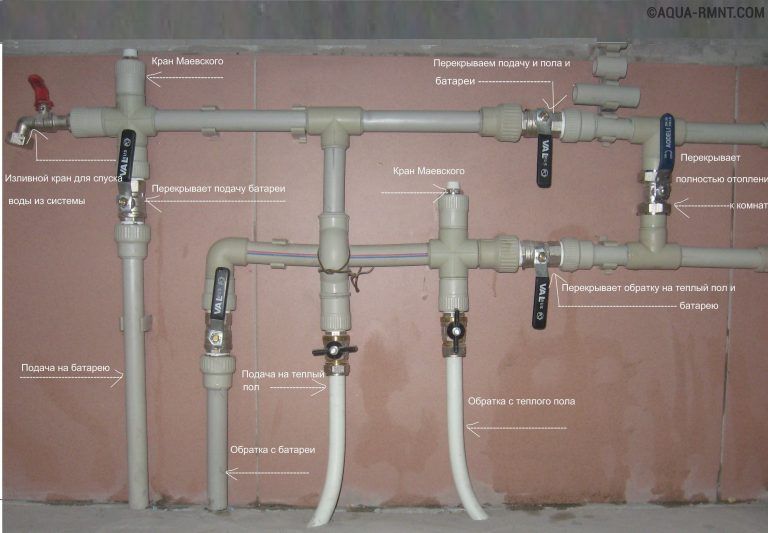

Все контуры необходимо соединить с коллекторной системой. Один конец закрепляется в подающем коллекторе, а другой - в обратном. После этого нужно убедиться в том, что система находится в работоспособном состоянии. Для этого нужно заполнить систему водой, отдельно каждый контур. При этом все краны и все клапаны должны быть открыты, чтобы не препятствовать выходу воздуха.

Теплая вода должна закачиваться под давлением, которое в полтора раза выше, чем рабочий показатель, но не ниже 6 бар. Через полчаса нужно поднять давление до прежнего показателя. Проделать эту процедуру необходимо три раза. После восстановления давления в третий раз нужно оставить систему на 24 часа. Если за это время давление упало не больше чем на 2 бара, монтаж проведен правильно.

Чтобы проверить, как поведет себя система при максимальной температуре, нагреть воду нужно до 80 градусов. Это даст возможность убедиться в герметичности всех контуров и соединений и удостовериться, что теплый пол уложен правильно. После полного остывания можно заливать бетоном. Важно помнить, что во время этих работ система должна находиться под рабочим давлением. В раствор обязательно нужно добавить пластификатор для теплого пола, который поможет улучшить качество стяжки. Пользоваться системой можно только после полного высыхания стяжки, не ранее чем через месяц.
