Часто задаваемый вопрос, где приобрести и как поставить своими руками евро панель или накладку на торпеду на ВАЗ 2110. Это не удивительно, древняя панель десятки уже надоела и охота, как то обновить салон. В данной статье я покажу, что надо для того, чтоб поменять старую торпеду ВАЗ 2110 на евро и много важных моментов с которыми столкнетесь при замене старой торпеды.
В начале давайте определимся, что такое «установка торпеды на ваз 2110». По сути различается лишь накладка на панель, а нижняя часть панели остается старой. Выходит, что торпеда разборная и состоит она из 3-х частей. Идет речь, как раз о самой верхней накладке, потому поставить ее не так трудно, как менять торпеду авто полностью.
Подробнее:
Чтоб поменять накладку торпеды, снимать ее полностью не обязательно!

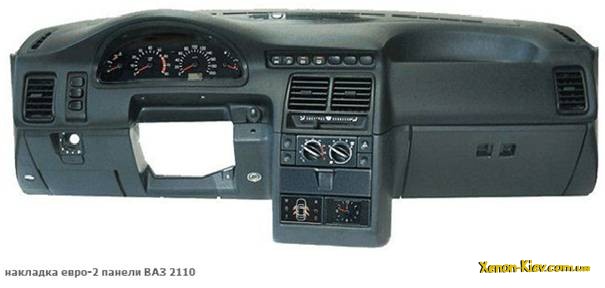

Итак приступим, останавливаемся на накладках панели, которые делятся на:

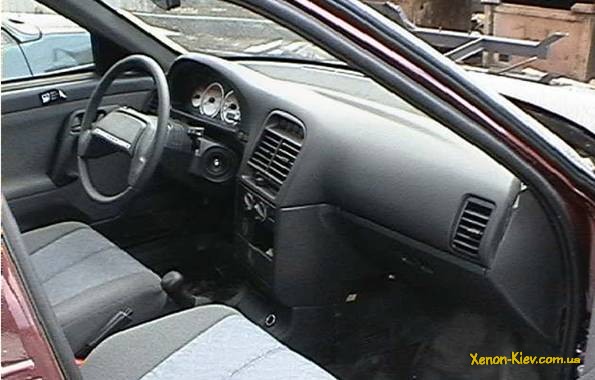

Евро-1, другое имя «Каприз» и имеет индекс 21104. Особенности данной накладки, что она без пассажирской полочки.

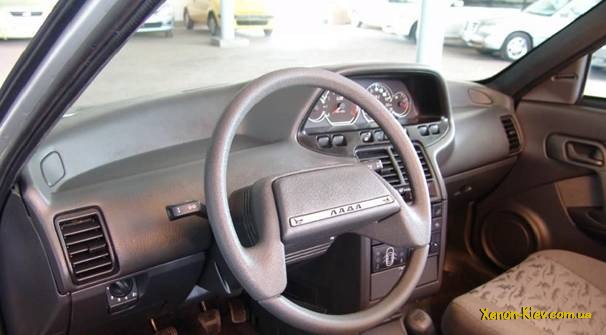

Евро-3, накладка без полочки, но под панель приборов Калины, Приоры, и имеет модуль климат-контроля с 3 ручками и клавишу аварийной остановки.

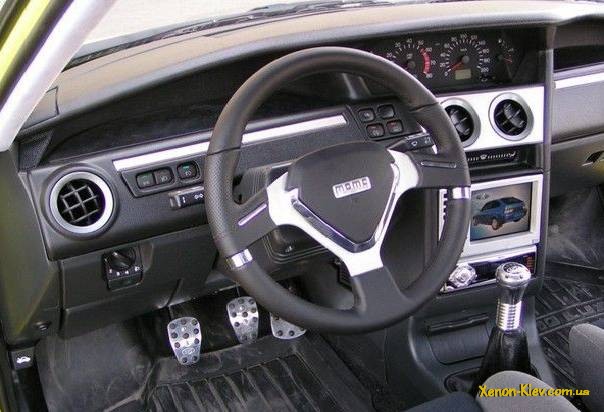

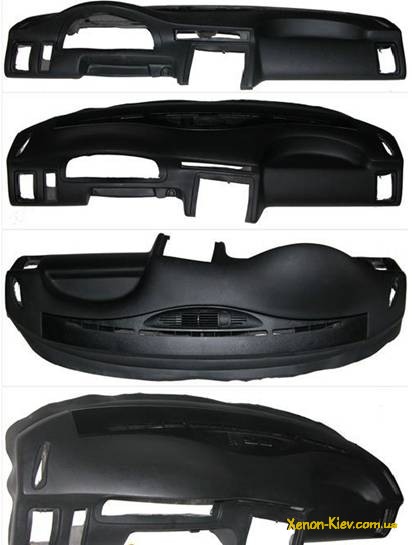

Присутствуют и эксклюзивные накладки на панель, которые делают салон ВАЗ 2110 схожим с Nissan Primera, где приборный щиток по центру.
Не считая этих евро-накладок есть накладки, которые устанавливают сверху них. К примеру, накладка панели Каштан.
Поставить накладку Каштан на торпеду не трудно, потому на этом останавливаться не будем, а вот поменять старенькую накладку панели на евро уже труднее.

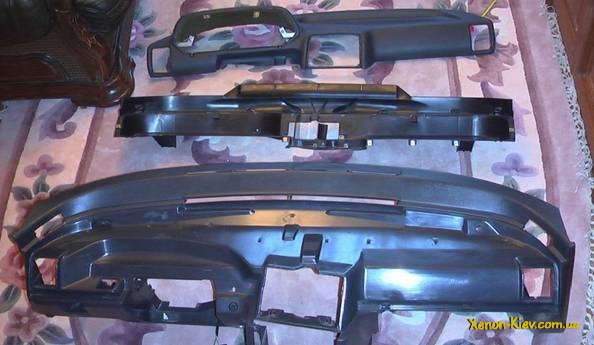

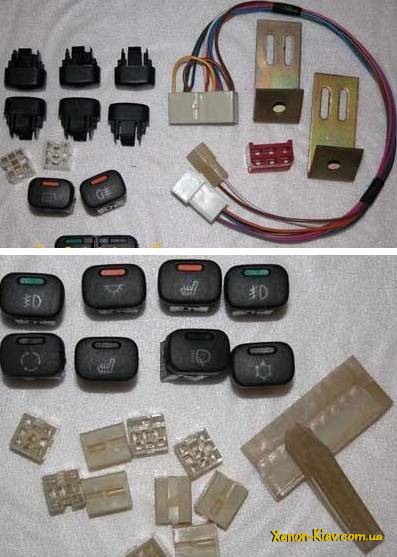

Евронакладка на панель состоит из:
- Сама на кладка
- Вставки для кнопок (малая вставка 2110L-2120031, большая 2110L-2120032)
- Воздуховоды (2114-81080623)

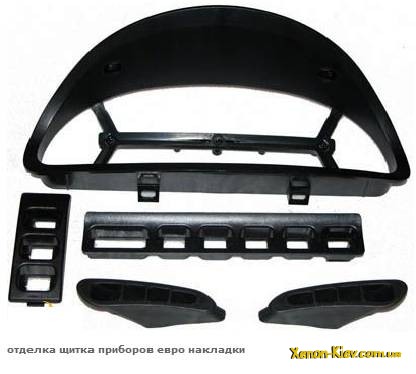

- Отделка щитка устройств (2110L-5325124)
- Сдвоенная клавиша включения габаритов и ближнего света фар
- Клавиша включения задних фонарей противотуманок (с фиксацией)
- Клавиша включения подогрева заднего стекла (с фиксацией)
- Колодки для клавиш — 2 шт.
- Заглушки заместо клавиш — 6 шт.
- Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света фар
- Колодка
- Крепления щитка устройств
- Возможно будет нужно докупить раздельно разные клавиши для ВАЗ-2114 и колодочки к ним.

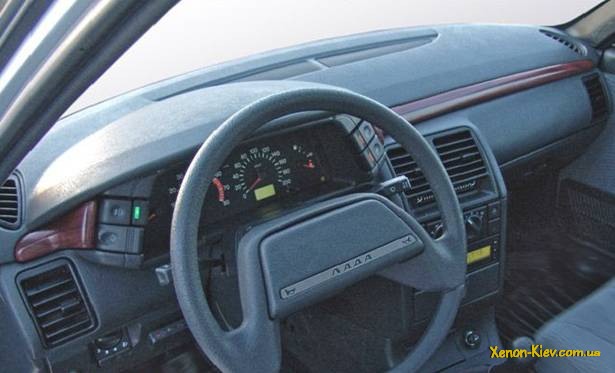

Накладка создаёт впечатление высококачественного продукта. Она мягче, чем старая накладка и как говорят разработчики более травмобезопасная. Они также обещают улучшенную подачю воздуха на боковые стекла.
Сейчас идем к установке, и здесь можно выделить 2 способа, любой из которых имеет свои достоинства и недостатки:
Установка евронакладки без снятия торпеды
В этом варианте нужно иметь под рукой дрель и шурупы.

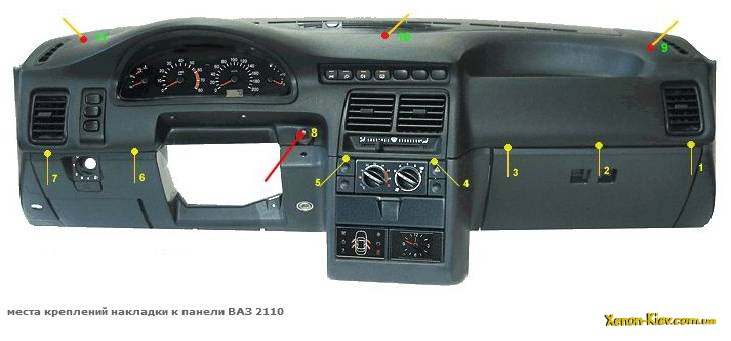

Опирайтесь на схему крепления накладки и начинайте по порядку:
- Снять приборную панель.
- Открыть бардачок и отвернуть три шурупа с внутренней стороны (позиции 1,2,3 схемы). Попробовать отвернуть шуруп (поз 9) изнутри возле лобового стекла, трудно, но реально.
- Вынуть 4 клавиши (рядом с модулю управления) и отвернуть шурупы изнутри (поз 4,5)
- Отвернуть либо ослабить крепление регулировкой подсветки (поз 8)
- Отрыть модуль предохранителей и изнутри отвернуть 2 шурупа (поз 6 и7)
- Сейчас накладка панели держится лишь на шурупах поз 10 и 11. Их открутить не удастся, потому выламываем либо приподнимаем накладку за правый край и отрезаем их пилкой. (Замечание: евро накладка закроет всю верхнюю часть панели до лобового стекла, потому можно не беспокоиться за внешний вид, когда будете отрезать либо разламывать шурупы)
- Снимаем старую накладку на торпеду.

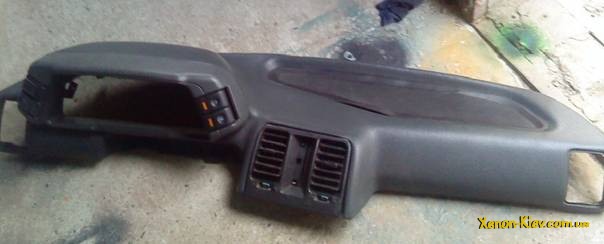

Подготовим новую накладку на торпеду к установке
Для этого срезаем остатки материала евро накладки. Места под приборной панелью вырезать не надо, иначе будет щель между управляющий колонкой и накладкой. В этом месте надо попросту сделать 2 надреза по бокам, чтоб данная часть накладки могла слегка загибаться по мере необходимости. Также не надо срезать по 10 мм с боков накладки в районе боковых воздуховодов, эти места надо подгонять по месту.
Меряем накладку на панель и по мере необходимости подгоняем. На этом шаге рекомендуется применять антискрип (звукоизоляция панели). Так, Вы застрахуете себя от скрипов в дальнейшем.

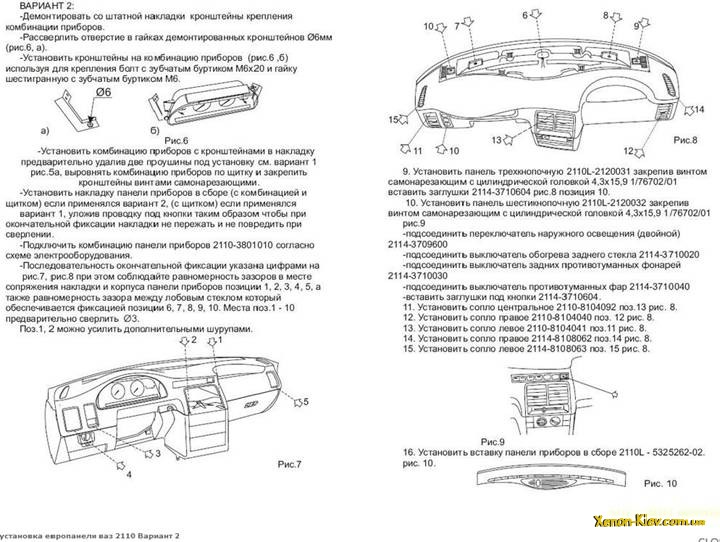

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:
- Применять крепления из комплекта евро накладки.
- Применять крепления со старенькой накладки (от сверлить).

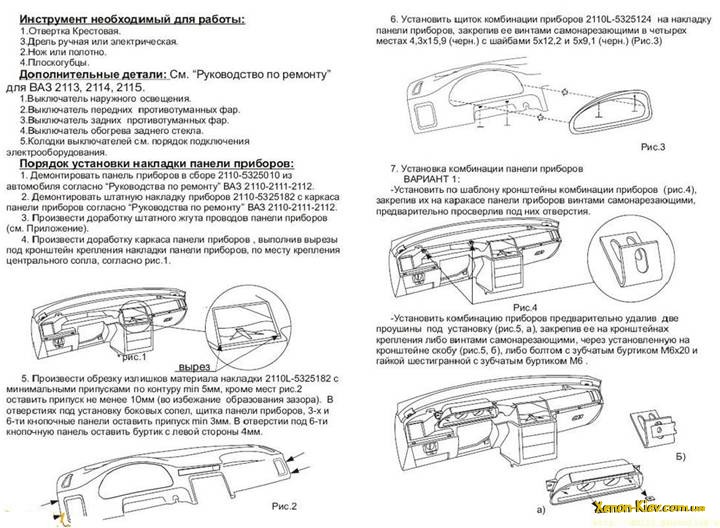

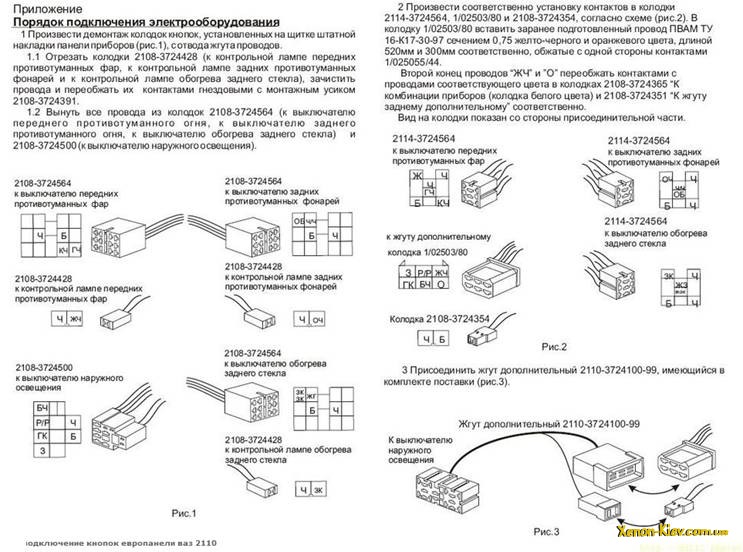

- Подключение разъемов, клавиш европанели делаем по инструкции:
Когда накладка готова, попробуем поставить ее. Крепления евронакладки в позициях 1-7 схемы. Сверху фиксируем 35миллиметров шурупами, которые после скрываются под пластиковой накладкой.
Преимущество такового способа во времени. Если Вы делали демонтаж панели, тогда на смену накладки Вы потратите не больше 3 часов. Если впервой сталкиваетесь с схожим видом работ, тогда порядка пяти часов.
На стартовом этапе переделки собственного автомобиля большое внимание нужно обратить на тюнинг панели ВАЗ 2110. Многие владельцы «десятки» придерживаются той позиции, что автомобиль их не должен отставать от современных модных веяний в мире четырехколесных быстроходных «железных коней».
Безусловно, каждый хочет, чтобы его машина, несмотря на определенную изношенность и уже довольно богатую историю марки ВАЗ 2110, смотрелась красиво, «чувствовалась» мощно и предоставляла высокий комфорт внутри салона для всех пассажиров. В процессе передвижения на транспортном средстве многие пассажиры обращают внимание на приборы.
Конечно, всегда более интересными для них будут оригинальные, с дизайнерскими эксклюзивными решениями приборы, которые буквально поражают и восхищают. Тюнинг следует начинать с поиска панелей. Чтобы установить такую деталь, придется использовать собственные умения и ловкость, если не хочется отдавать свои кровные в различных автосалонах.
Тем более, работа эта не требует использования специальных инструментов. Вполне достаточно будет применения пассатижи и крестовой отвертки.
Как создать новый дизайн приборной панели ВАЗ 2110
Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно будет сделать - это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ, можно узнать и в руководстве по ремонту и эксплуатации автомобиля. Но основные этапы следует напомнить:
- сначала нужно отключить клеммы аккумулятора. Руль следует опустить в нижнее положение.
- необходимо отвинтить саморезы креплений накладки панели.
- далее отключаем разъем слева, в этой ситуации речь идет о машинном переключателе наружного освежения. Потом, используя пассатижи, следует разогнуть крепления комбинации приборов.
- Далее – снимаем ее. Некоторые модели крепятся с помощью винтов М5. В конце необходимо отсоединить разъемы.
После этого можно устанавливать новую панель в обратном порядке. Такой всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.
Яркое разнообразие цветов
Сегодня мода изменять подсветку приборной панели набирает фантастические обороты. Практически повсюду автомобили имеют неоновую подсветку или внутреннюю светодиодную иллюминацию. Однако все эти новшества - недешевое удовольствие, которое далеко не всем по карману. Иначе обстоит дело с заменой заводской подсветки на разноцветную.
Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но и это будет стоить немало. Лучше всего провести его своими руками. В этой ситуации главное – обладать необходимыми материалами и терпением. Для начала придется разобрать «приборку». Необходимо снять защитное стекло. Далее снимаем стрелки. Чтобы это сделать, нужно использовать отвертку и твердый картон.
Его следует подложить под стрелку, а далее поддеть ее отверткой. Потом аккуратно и медленно приподнимать ее нужно к верху. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо просунуть между панелью и подложкой и прорезать по кругу слой герметика. После снимаем подложку. Разбираем панель и начинаем.
1. Удаляем слой светофильтра, используя канцелярский нож. Светофильтр – это цветной слой краски. Она наносится с сзади подложки и придает цветную иллюминацию цифрам спидометра и остальным . Чтобы полностью избавится от светофильтра, можно использовать ацетон или другую жидкость, которая содержит спирт.
2. Далее изменяем цвет подсветки. Сначала можно изменить подсветку одометра. Для этого понадобится демонтировать экранчик одометра, а потом снять голубую пленку и удалить лампочку подсветки. Ее следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Светодиод присоединяем к патрону штатной лампочки. Устанавливаем экран одометра на место.
3. Теперь можно приступать к полной замене подсветки. Крепим светодиоды к каркасу «приборки». Такие светодиоды можно купить в комплекте с переключателем цветов. Устанавливаем их на место и прикрепляем их к стандартным контактам подсветки приборки.
4. Идем дальше. Теперь необходимо сделать так, чтобы стрелки имели возможность изменять подсветку. Для этого следует удалить слой красной краски со стрелок. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно покрасить, используя белый лак для ногтей. Главное, чтобы стрелка была белой, поскольку этот цвет передает цветовую гамму светодиодов.
5. Перед заключительным этапом нужно закрепить на панели переключатель цветов светодиодов. Такой переключатель можно установить, к примеру, в правом нижнем углу «приборки». После этого можно установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого устанавливаем стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.
Как красиво подсветить кнопки панели ВАЗ 2110
Проводя тюнинг панели представленного автомобиля, помимо прочего, можно также красиво подсветить кнопки «приборки». Возьмем, для примера, кнопку включения . Для начала придется демонтировать и разобрать ее. Для этого нужно потянуть в разные стороны ее подвижную часть и корпус.
После того, как кнопка будет вытянута, можно получить доступ к лампе накаливания. Если есть желание, то можно вынуть ее. Если же вытащить лампочку не удается, то следуем дальше. С помощью отвертки или ножика поддеваем защелки с обеих сторон. Перед нами появится механизм выключателя. Здесь нам нужна черная скоба. Поддев ее, мы спокойно рассыплем весь механизм.
Теперь легко снимаем лампу, для этого подойдет пинцет. Теперь можно подключить фантазию. Можно приобрести светодиодную лампу любого цвета. Следует иметь в виду, что плюсовый - это контакт №6, а минусовый - №7. Полярность можно узнать, если посмотреть на тыльную сторону корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все нормально, переходим к следующей части.
Избавляемся от зеленого светофильтра. Его можно высверлить, проводить это нужно аккуратно, чтобы сверло не проходило насквозь через всю конструкцию. В итоге, удаляем светофильтр из конструкции и проверяем ее на работоспособность.
Следует отметить, что практически все кнопки, если есть желание, можно доработать таким образом. Исключение составляет только положение минусовых и плюсовых контактов, их нужно смотреть по электросхеме. Если схемы нет, спокойно можно найти ее фото в Интернете. Минусовой контакт обычно обозначают проводом черного цвета, плюсовой - любого цвета.
Чаще всего - он белый. Можно запомнить, но лучше зарисовать или сфотографировать контактные соединения, в процессе сборки тогда не будет возникать путаницы. Процесс сборки нужно производить в обратной последовательности.
Установка твиттеров в панель приборов ВАЗ 2110
Красиво можно дополнить панель установкой твитера (высокочастотного динамика). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло мешает сверлить под прямым углом. Но без дрели обойтись невозможно, потому что под пластмассовой оболочкой находится металлическая полоска. В этой ситуации, из бумаги следует выполнить подобие шаблона или трафарета.
С помощью ножа можно удалить мягкую область панели (с внешней стороны - пластик, с внутренней – подобие поролона). Потом берем дрель и сверлим вокруг предварительно размеченной области. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки для дрелей.
Сверлить нужно на расстоянии от приборов и датчиков. Следует учесть, что под металлической полоской могут попадаться провода или кронштейны. Монтируемый твитер-элемент должен пройти плотно в отверстие. Если есть определенная свобода, то необходимо уплотнить эту область герметиком. Провода от твитера можно зацепить по краям воздуховодов.
Данный твитер является важной составляющей, если в машине будет строится акустическая система. Без такой детали звук и объем звучания не будет полным.
Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Помимо этого, иногда отклеивается и ее угол. «Приборка» данной машины состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание саморезов, которые притягивают верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.
При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант - можно замаскировать щель, которая образовывается, когда отклеивается угол панели.
Можно, без сомнения, прикрыть щель проводом. Его укладывают внутрь, используя отвертку. Вместо провода использовать можно уплотнитель фары. В таком случае можно вернуть уголок на место. Для приклеивания уголка используют монтажную пену. Обшивка, благодаря пене, будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.
Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.
Теперь можно переходить к ремонту трещины на панели. Для этого используют либо средство для ремонта пластика, или же перетягивают накладку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать накладку не нужно. Убрать трещину можно, используя специальную эпоксидную смолу.
Также для использования подходит космофен и холодная сварка. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе, при перетяжке этой автомобильной детали, используется кожа или кожвинил. Сначала трещину необходимо зашпатлевать. Если проблема - в угле панели, что отклеился, то отремонтировать ее не составит труда.
Если же «приборка» потрескалась, то полностью скрыть трещину и, при этом, не снимать ее, весьма сложно. Если дело коснулось ремонта, то лучше сразу заменить ее евронакладкой. можно подробно посмотреть как паять пластик.
Стильная и современная накладка
Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть прекрасный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов - покупка накладки.
Найти их можно без особых проблем в интернет-магазинах (представленные там фото дают общее представление об таких деталях). Чтобы ее установить, необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедится, что ничего их движению не мешает. В противном случае, придется заново все разбирать.
Если к такому варианту тюнинга прибавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить до неузнаваемости собственный автомобиль.
Как самому качественно провести шумоизоляцию панели ВАЗ 2110
Ни для кого не секрет, что часто у ВАЗ 2110 скрипит панель. Устранение скрипа называется еще шумоизоляцией. Процесс этот начинается с разборки «приборки» на три части, которые крепятся между собой болтиками. Как «антискрип» можно использовать моделин, а шумопоглотителем выступит битопласт.
В местах соприкосновения частей панели следует использовать моделин. Все отверстия от болтиков нужно закрыть моделином, чтобы устранить потери потоков воздуха печки. Заднюю часть торпедо нужно оклеить битопластом.
Остатки его можно наклеить внутрь. В подробнее как клеить шумоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока следует оклеить моделином. Бока черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Следует отметить, что битопласт при посадке уминается и проблем с установкой «приборки» возникнуть не должно.
Ничего не может так порадовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, который возникает после шумоизоляции панели, вызывает только приятные ощущения.
Вконтакте
Одноклассники
Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter
В этой статья я расскажу вам, как снять торпеду с ВАЗ 2110,2111,2112. Ведь все три автомобиля практически одинаковы внутри. Торпеды у них у всех одни и крепления соответственно. Сняв торпеду, мы открываем доступ к сложным электрическим узлам. Можем заменить старую перегоревшую проводку на новую. Обтянуть торпеду разными материалами на свой выбор, ведь в когда мы сидим в салоне, торпеда это лицо автомобиля. Можем провести дополнительные приборы, различные подсветки, сделать шумоизоляцию от двигателя, поставить евронакладку и еще много всего. Сразу скажу, это дело требует очень много терпения и времени. И не стоит этим заниматься, абы просто посмотреть. Разборку и сборку осуществлять очень аккуратно, за тем, что бы ни сломать крепление, в противном случае она не станет у вас как надо и будет неприятно скрипеть при езде.
И так запасшись терпением, можем приступать к разборки торпеды. Первым делом снимаем переднее сиденья, что бы не мешали при дальнейшей разборке. За тем переходим к разборке тоннеля. Выкручиваем 2 самореза по обе стороны тоннеля и вытаскиваем щиток, соответственно с двух сторон. Поддев отверткой заглушку на центральном тоннеле вытаскиваем ее. Далее выкручиваем саморезы с центрального тоннеля и начинаем снимать его, предварительно отключив провода от прикуривателя. Отсоединяем чехол от КПП поддев отверткой защелки и откручиваем накидным ключом воздуховод обогрева салона. Откручиваем центральную панель от пола и снимаем ее. Можем приступать к самой торпеде, откручиваем крепление бардачка и аккуратно вытаскиваем его, отключив от подсветки.
Выкручиваем саморезы в образовавшейся пустоте за бардачком и по обе стороны торпеды. Там же с помощью ключа и отвертки откручиваем крепление. Поддеваем отверткой воздуховод возле левой стойки и вытаскиваем его. Далее накидным ключом откручиваем гайку. Очень аккуратно выкручиваем, поддерживая рукой торпеду, на нем держится вся торпеда. Приподняв ее немного вверх, снимаем со шпилек. Отсоединяем все провода, помечая маркером, что бы потом долго не искать. Все наша торпеда снята, можем ее аккуратно вытащить и производить последующие работы. Весь процесс снятия торпеды занимает около одного – двух часов.
Авто владельцы советуют вместе с разборкой торпеды, прочистить воздушные каналы, наверняка со временем они забьются пылью и вам снова придется снимать торпеду.
Дабы не тратить потом время не поленитесь, прочистите вентиляционные каналы. Вместе с этим можно еще заизолировать пол и стенку моторного отсека.
1. Первым делом отсоедините минусовой провод от аккумулятора.
2. Во-вторых, придется снять рулевое колесо и подрулевые переключатели.
3. Снимаем верхнюю облицовку туннеля пола.

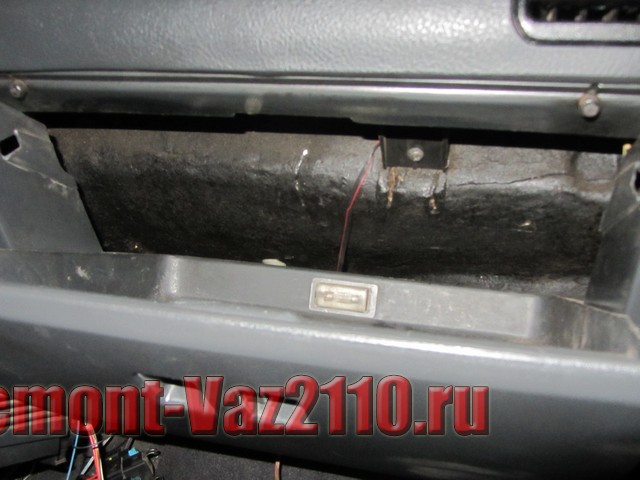

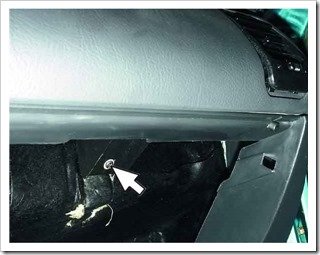

4. Теперь нужно открыть бардачок и открутить снизу 2 винта крепления. После этого нужно отсоединить провода от освещения бардачка и снять сам бардачок.
5. Снимаем монтажный блок с крышкой.

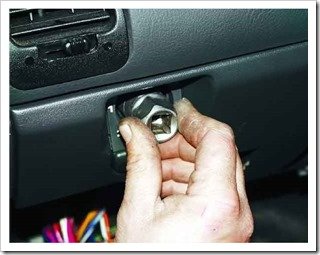

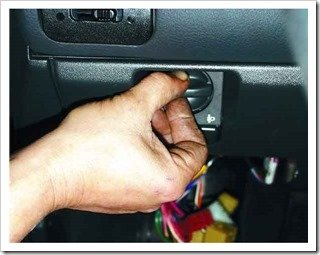

6. Потянув на себя, снимаем ручку переключателя гидрокорректора.
7. Открутите гайку крепления переключателя и достаньте его с другой стороны так, чтобы он висел на штангах.

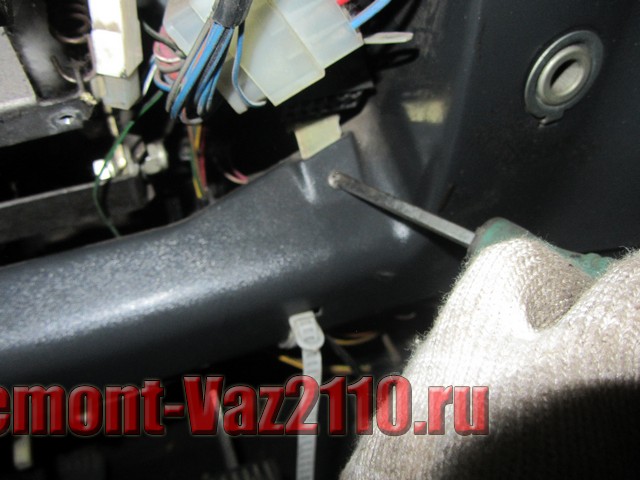

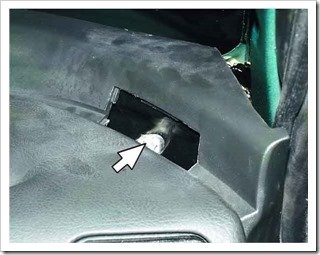

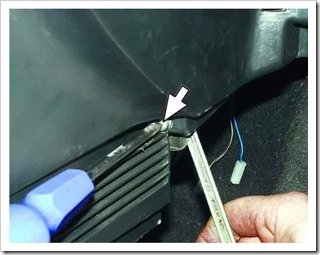

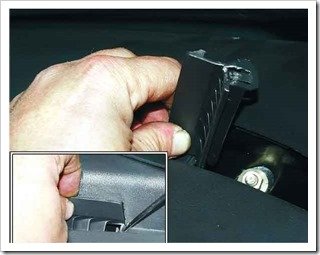

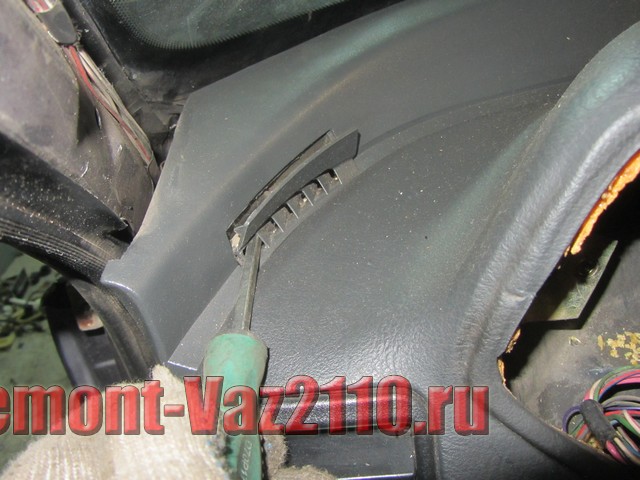

8. Отверткой утопите пластмассовую защелку и поверните верхнее боковое сопло и снимите его. Таким же образом нужно снять сопло с противоположной стороны.

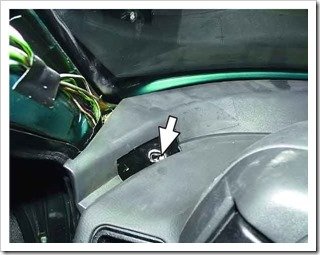

9. Откручиваем гайки под верхними боковыми соплами с обеих сторон.

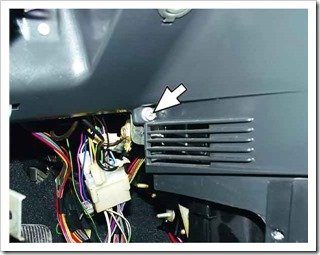

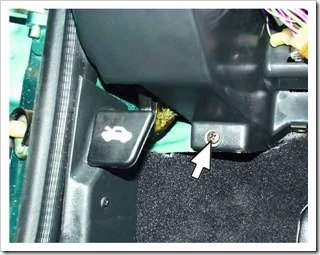

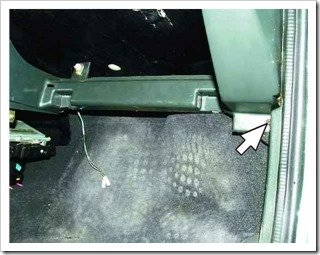

10. Открутите винт крепления снизу слева.
11. Открутите винт крепления в нише монтажного блока.
12. Открутите винт крепления с левой стороны консоли.
13. Открутите винт крепления с правой стороны консоли.

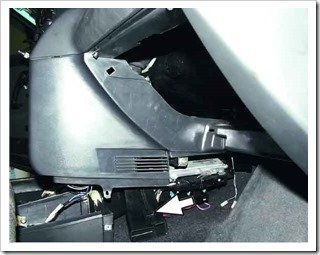

14. Открутите винт в нише вещевого ящика.
15. Открутите винт снизу справа.

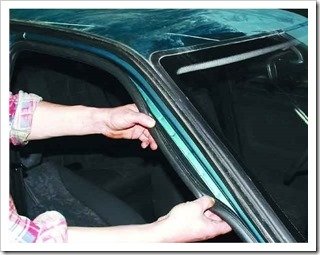

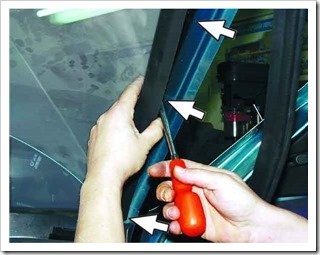

16. Снимаем с передней стойки часть уплотнителя.
17. Теперь подцепите декоративную накладку в трех местах таким образом, чтобы пистоны крепления вышли из отверстий и снимите ее. Таким же образом снимается накладка с противоположной стороны.

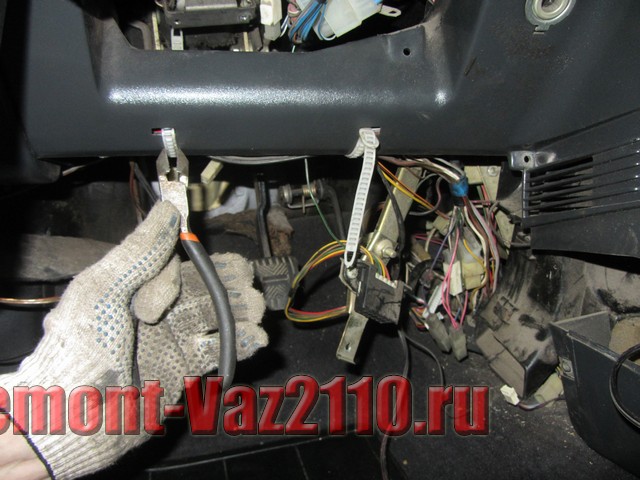

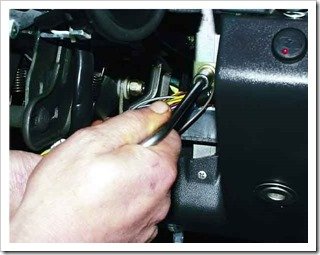

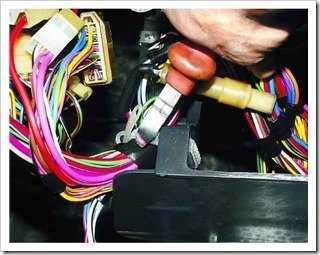

18. Срежьте хомут крепления пучков проводов рядом с замком зажигания и разъедините колодку с проводами замка зажигания.

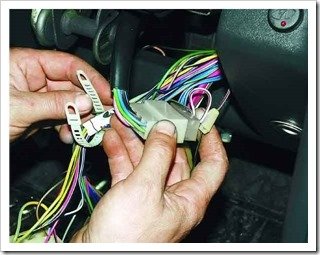

19. Разъедините колодку с проводами под панелью приборов.

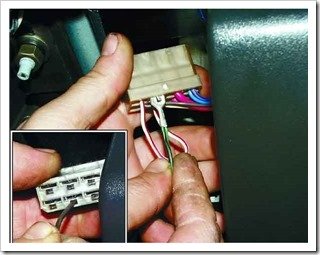

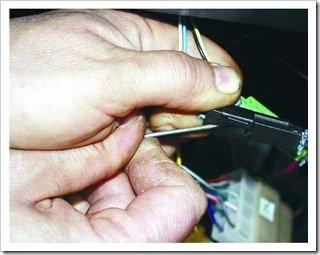

20. Теперь в обратной колодке выключателя зажигания протолкните клемму черно-зеленого провода и достаньте ее из колодки.

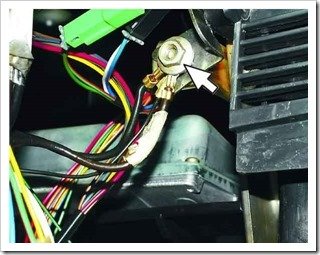

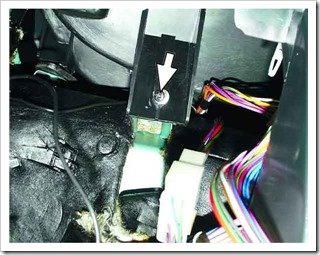

21. Откручиваем гайку крепления кронштейна колодки контроллера к усилителю панели.
22. Отсоедините три провода “массы” от кронштейна.

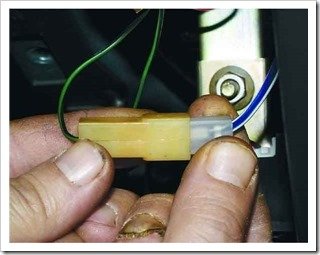

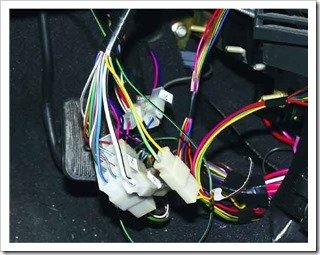

23. Рядом с педалью газа разъедините колодки с проводами.
24. С помощью отвертки разъедините черную колодку иммобилизатора. Так же разъедините зеленую колодку иммобилизатора.

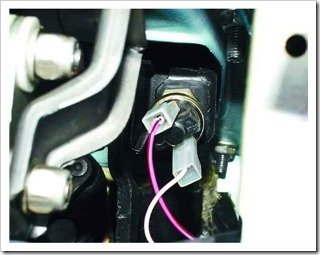

25. Теперь отсоедините 2 колодки с проводами от контактов сигналов торможения.
26. Разъедините хомут который стягивает пучки проводов в нише блока реле и предохранителей.

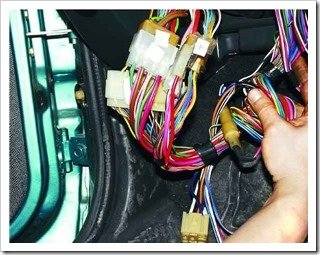

27.Слева под панелью приборов разъедините колодки с проводами на жгуте. Теперь можно снять панель приборов со шпилек и достать ее из салона.
28. Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.

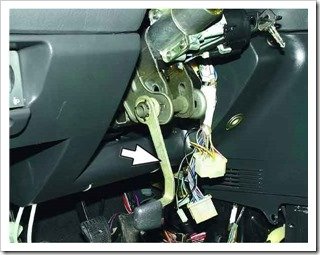

29. Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.
30.С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.

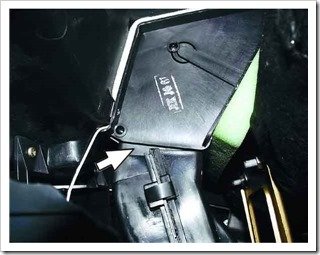

31. Установите воздуховод обогрева ног таким образом, чтобы..
32…. воздуховод вошел в отверстие корпуса воздухораспределителя.
33. Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.
Снятие панели приборов на автомобилях ВАЗ 2110, 2111 и 2112 — дело не из простых. Но в то же время, выполнить данный ремонт возможно и своими руками, имея под рукой необходимый инструмент, а также четкую инструкцию. Касаемо плана действий, в Интернете не так много детальных руководств по снятию и установке панели приборов, и все это связано с тем, что процедура имеет ряд сложностей и тонкостей, о которых не каждый может вспомнить при написании такой статьи.
Впрочем, я постараюсь сделать материал, который хоть на 90% поможет дать общую картину и основные моменты, которые стоит учитывать при снятии панели на ВАЗ 2110-2112. Для выполнения ремонта понадобится следующий инструмент:
- Отвертка с крестообразным лезвием, как короткая, так и длинная
- Головка на 10 мм, желательно глубокая
- Трещоточная рукоятка или вороток
- Кусачки или острый нож
- Фонарик при необходимости
Снятие и установка панели приборов на ВАЗ 2110, 2111 и 2112
Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:
- Отключить клемму «-» от АКБ автомобиля
- Снять подрулевые переключатели

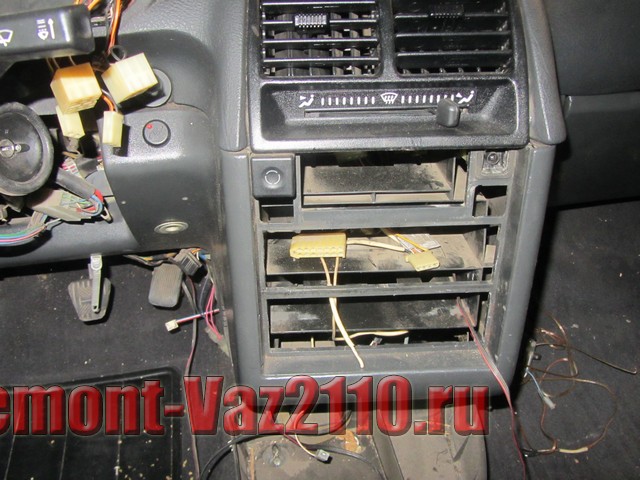

После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:

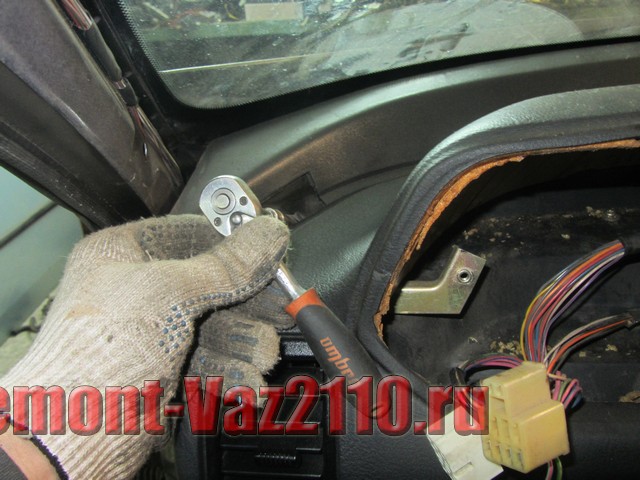

С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.

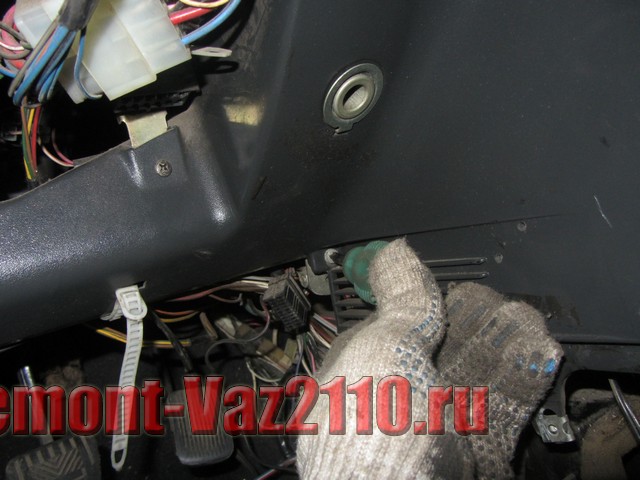

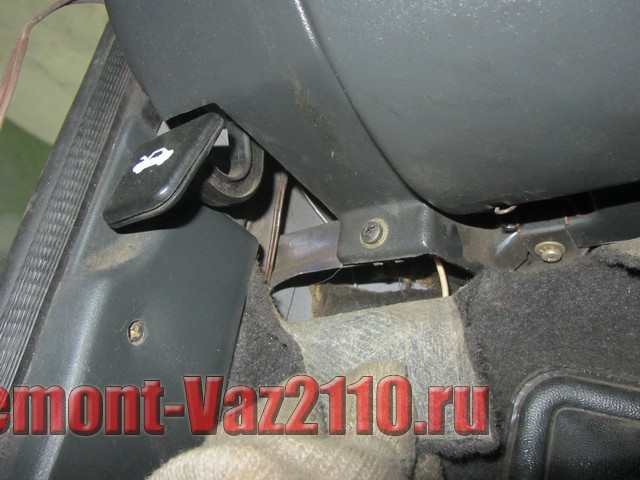

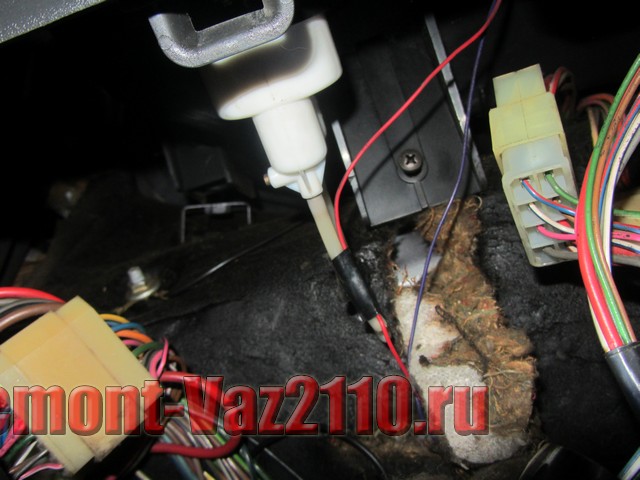

Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.
Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:
Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:
Второй же справа — виден при открытой крышке вещевого ящика (бардачка):

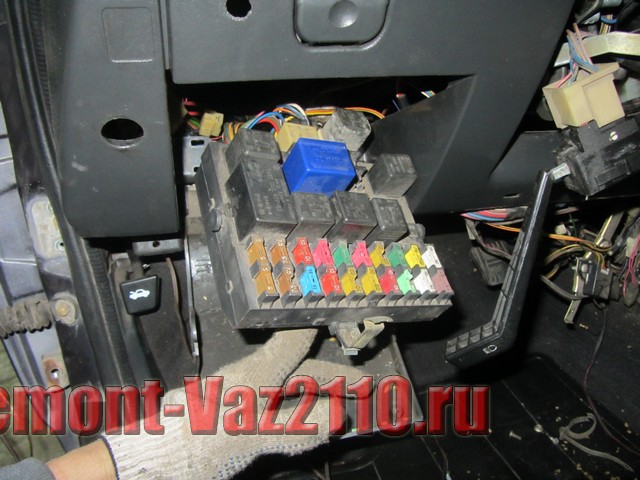

Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.
Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:

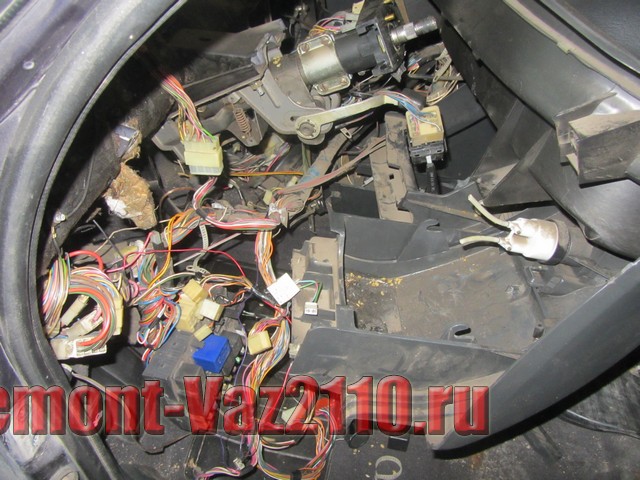

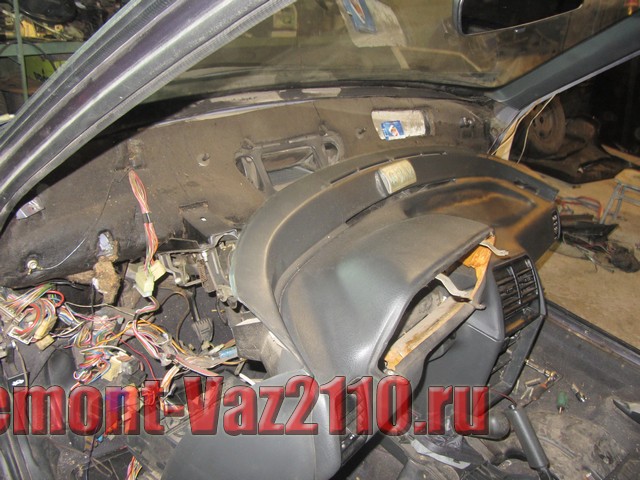

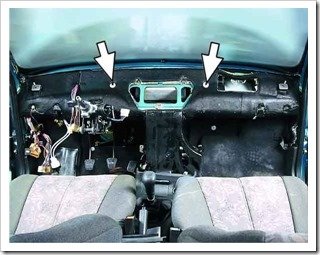

Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.
На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить, все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.
Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.

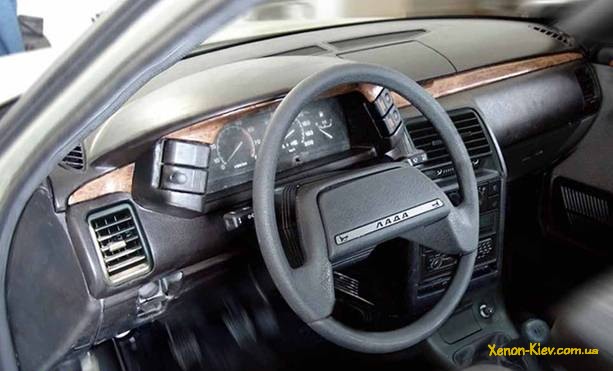

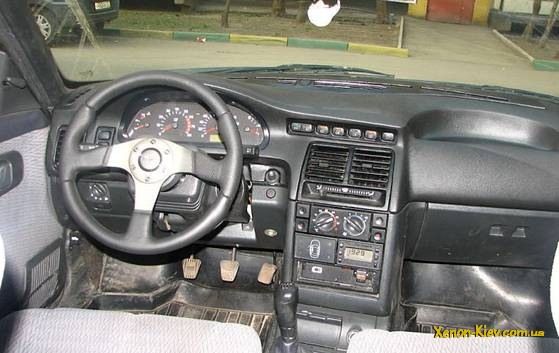

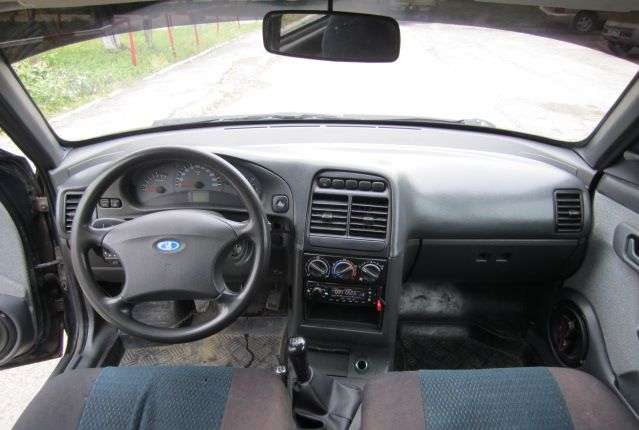

Установка Европанели вместо обычной на ВАЗ 2110, 2111 и 2112
Многие владельцы, которые уже давно являются владельцами ВАЗ 2110, хотели бы сменить скучную панель на более современную. В таком случае можно установить панель нового образца с автомобилей, выпускаемых после 2006 г.в., или же с версий «Богдан», которые являются аналогами десятого семейства, разве что украинской сборки.
При подобных переделках в основном менять ничего не придется, но стоит учесть, что в таком случае необходимо купить европанель в полной комплектации:
- каркас панели приборов в сборе с накладкой
- щиток (комбинация) приборов
- кнопки и выключатели
- дефлекторы отопителя
- блок управления отопителем нового образца
- подпанельная электропроводка
- рулевое колесо, кожух и переключатели
Только в таком случае все становится без особых проблем с минимальными трудозатратами.

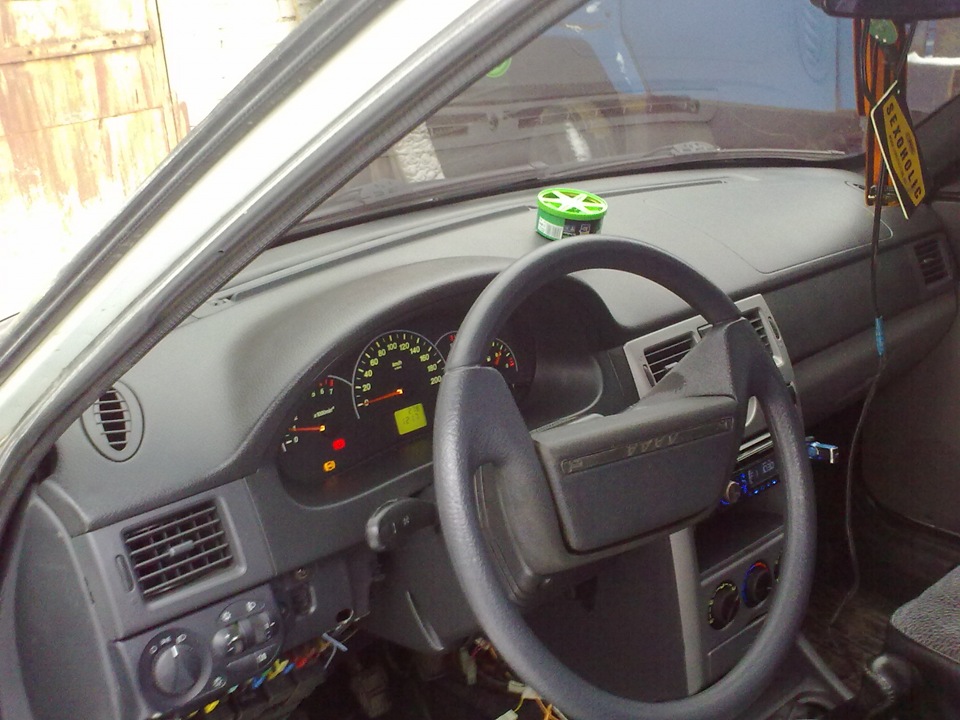

Установка панели приборов от Приоры на ВАЗ 2110-2112
Существует еще один метод доработки и тюнинга панели приборов, который заключается в замене торпеды от Приоры — ВАЗ 2170. Конечно, внешний вид будет намного интереснее, чем даже европанель, но подключение и установка требуют очень многих вложений, как финансовых, так и физических. Основная проблема этой доработки состоит в том, что разъемы подпанельной проводки Приоры и подкапотной ВАЗ 2110, которые разумеется нужно стыковать, разные, и разъемы просто не подходят друг к другу.
В таком случае есть два пути:
- Полностью взять всю проводку от Приоры, включая подкапотный жгут, салонный, блок управления стеклоподъемниками, блок комфорта и т.д.
- Стыковать совершенно два разных типа проводки вручную, обрезая разъемы и изолируя чуть ли не каждый провод.
Каждый для себя сам решает, стоит ли игра свеч, а именно стоит ли полученный результат тех денег и времени, которые уйдут на все эти доработки и переделывания. Взять даже цену Европанели, за нее придется отдать до 20 000 руб. новую или от 8000 за б/у, уже получается накладно. Что же по поводу панели от Приоры, то здесь все будет еще дороже — одна только панель в сборе может обойтись 25000 р. новая и от 10 000 руб. б/у. на авторазборке.
