Как снимается моторчик печки на ваз 2114.

Отопитель автомобиля не зря называют печкой, ведь предназначен он для того, чтобы водитель и пассажиры чувствовали себя комфортно в салоне, независимо от температуры окружающей среды. Неисправность этого устройства может доставить немало хлопот. И дело здесь не только в комфорте. Печка, кроме своей основной функции - обогрева, служит еще и для обдува ветрового стекла. А это очень важно, особенно в морозные дни. Без нее водителю придется очень нелегко.

В этой статье мы поговорим об одном из основных элементов печки - вентиляторе. Мы рассмотрим, зачем он нужен, что собой представляет, по каким причинам выходит из строя и как осуществляется его ремонт или замена.

Конструкция отопителя «четырнадцатой»

Печка ВАЗ-2114 состоит из следующих элементов:

• пластикового корпуса;

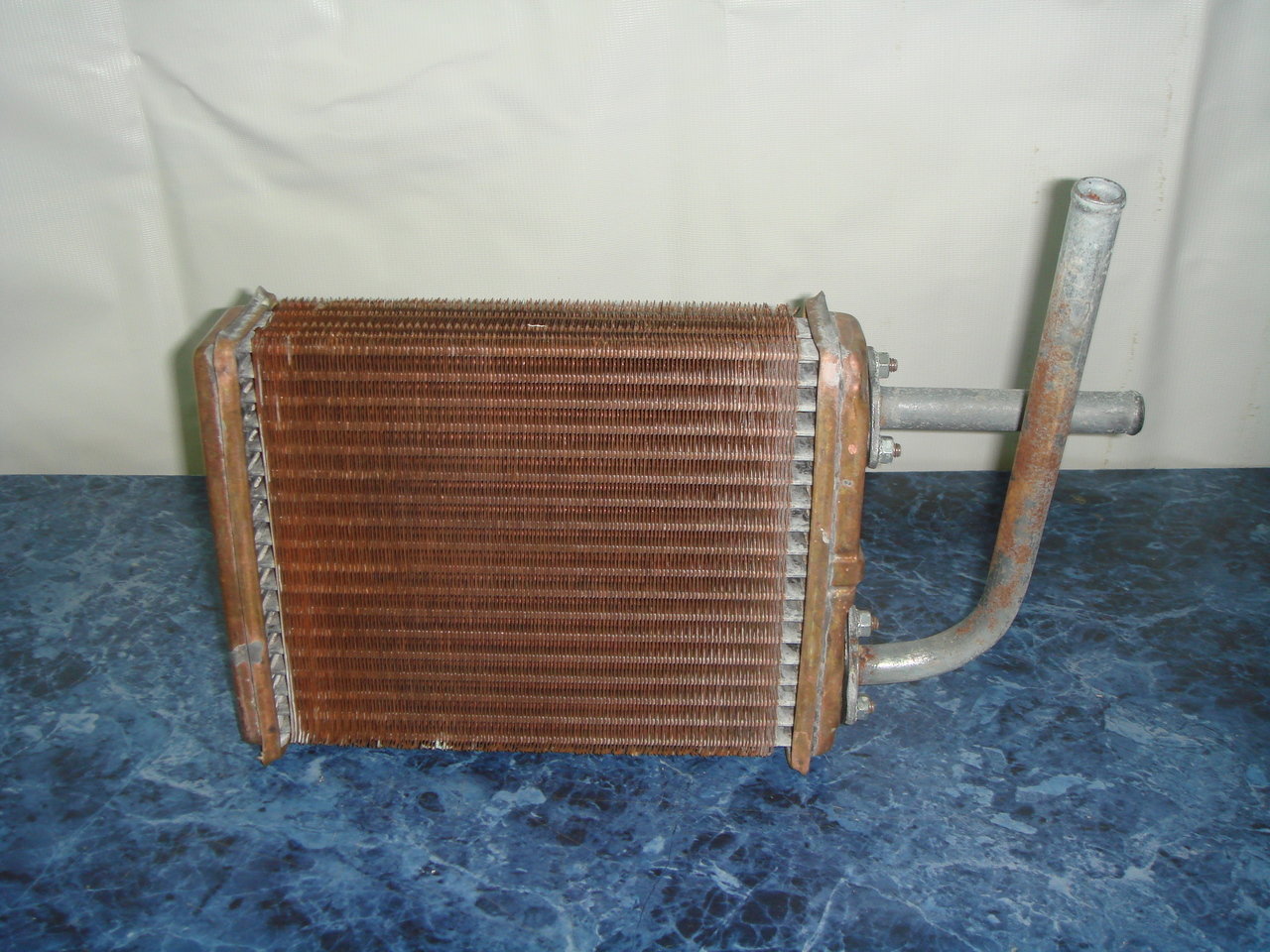

• радиатора отопителя;
• вентилятора.

Как видите, список небольшой. К тому же в случае любой неисправности замена печки ВАЗ-2114 в сборе не потребуется, так как каждый из ее элементов может быть заменен в отдельности.

Принцип работы отопителя

Сам по себе отопитель тепло не производит. В качестве его носителя используется нагретая охлаждающая жидкость, поступающая в радиатор печки. В процессе теплообмена воздух внутри устройства нагревается и начинает проникать в салон по специальным патрубкам. Однако естественной циркуляции для прогревания внутреннего пространства автомобиля недостаточно. Подачу теплого воздуха под напором осуществляет как раз таки вентилятор. Именно благодаря ему салон машины прогревается за считанные минуты.

Что представляет собой вентилятор отопителя

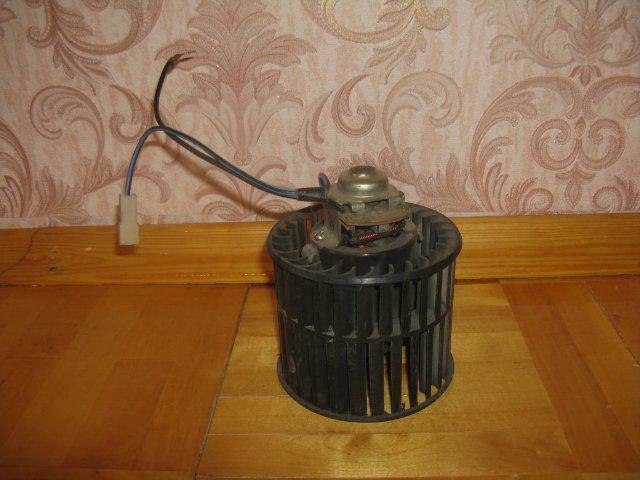

Вентилятор печки ВАЗ-2114 - это обычный электродвигатель постоянного тока, питающийся от бортовой сети автомобиля. Воздушный поток создается при вращении цилиндрической крыльчатки, насаженной на вал якоря.

Управление вентилятором осуществляется при помощи специального переключателя, расположенного на панели управления. Он имеет четыре положения, соответствующие режимам его работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем сильнее поток воздуха, подаваемого в салон.

Неисправности вентилятора отопителя

В автомобилях ВАЗ-2114 замена вентилятора печки может производиться как в рамках регламентных работ, так и при обнаружении критических неисправностей. Устройство не относится к списку наиболее часто ломающихся, но все же проблемы с ним случаются. К самым «популярным» поломкам можно отнести:

• износ подшипников якоря;
• износ щеток;
• разрушение щеточного коллектора;
• обрыв или замыкание в обмотках якоря (статора).

Не спешите с демонтажем

Обнаружив, что не работает вентилятор печки ВАЗ-2114, не стоит спешить демонтировать и разбирать отопитель. Для начала следует проверить электрическую цепь устройства, а именно:

• предохранитель;
• резистор переключателя режимов;
• проводку.

Если не работает вентилятор печки ВАЗ-2114, первым делом проверяем предохранитель. Он расположен в основном и обозначен на схеме как F-7 (30 А). Извлекаем его из посадочного гнезда и «прозваниваем» тестером. В случае надобности - меняем.

Следующий шаг - диагностика резистора переключателя. При включенном зажигании поворачиваем ручку переключателя в положение, соответствующее третьей скорости. Если вентилятор заработал - меняем резистор.

Проверка проводки заключается в измерении напряжения, подаваемого на устройство. Здесь нужно поднять капот, найти разъем с проводами, идущими на вентилятор, подсоединить к ним щупы вольтметра и произвести замеры, переключая режимы при включенном зажигании. Напряжение есть - причина в самом электродвигателе, нет - лучше обратиться к автоэлектрику для диагностики проводки.

Износ подшипников

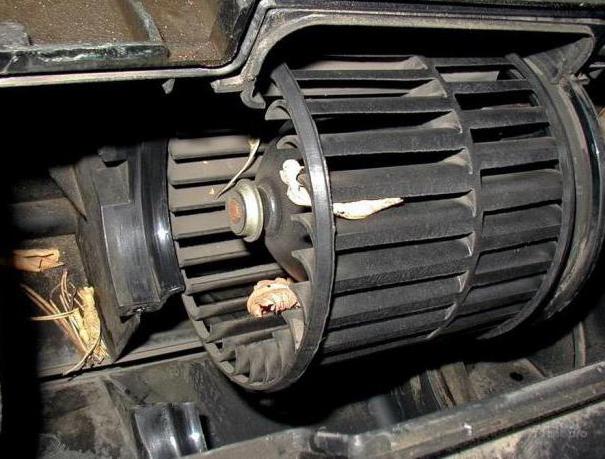

Признаком износа подшипников электродвигателя вентилятора является характерный гул. На начальном этапе неисправности это явление обычно никак не влияет на работу устройства, но со временем оно обязательно выльется в более серьезную проблему. Поэтому, заметив, что гудит вентилятор печки ВАЗ-2114, поспешите смазать подшипники.

Износ щеток и разрушение коллектора

Щетки подводят электрический ток к Они выполнены из графита и, естественно, подвержены износу. Если электродвигатель работает в обычном режиме, их может хватить на 50-70 тыс. км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Разрушение коллектора чаще всего является следствием износа или перекашивания щеток. Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если подобная проблема обнаружилась, то для ВАЗ-2114 замена вентилятора печки станет неизбежной.

Обрыв или замыкание обмоток

С обмотками дело обстоит еще сложней. Если неисправность коллектора можно выявить визуально, то здесь придется замерять сопротивление на разных участках, да и то не факт, что после обнаружения проблемы ее удастся устранить путем перемотки. Лучший вариант в этом случае для ВАЗ-2114 - замена вентилятора печки. К тому же новое устройство обойдется не так и дорого. Электродвигатель с крыльчаткой стоит порядка 1100 рублей, с кожухом - 1300 рублей.

Как снять вентилятор печки на ВАЗ-2114

Для того чтобы произвести ремонт или замену электродвигателя вентилятора, его потребуется снять. Сделать это можно двумя путями: демонтировав отопитель в сборе или же сняв только моторчик.

В первом случае придется разбирать пластик салона, сливать хладагент, отсоединять отопительный радиатор от системы охлаждения и т. п. Такой демонтаж может быть оправдан только в одном случае - когда нужна замена печки ВАЗ-2114 в сборе. Если же вы ничего такого не планируете, вентилятор можно снять со стороны моторного отсека. Порядок действий следующий:

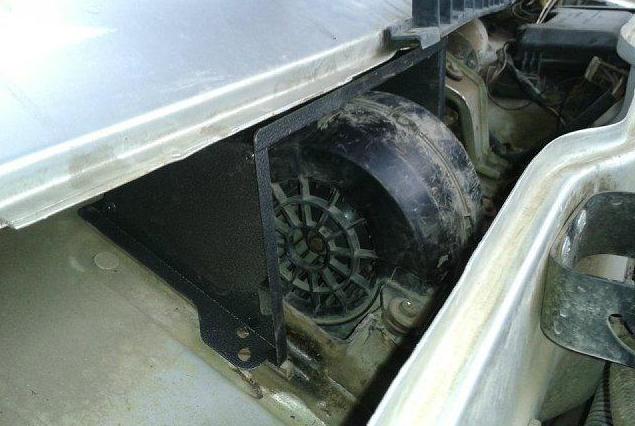

1. Поднимаем капот, находим кожух вентилятора печки ВАЗ-2114. Он расположен под ветровым стеклом. Вы узнаете его по округлой форме и черному пластику, из которого он выполнен.

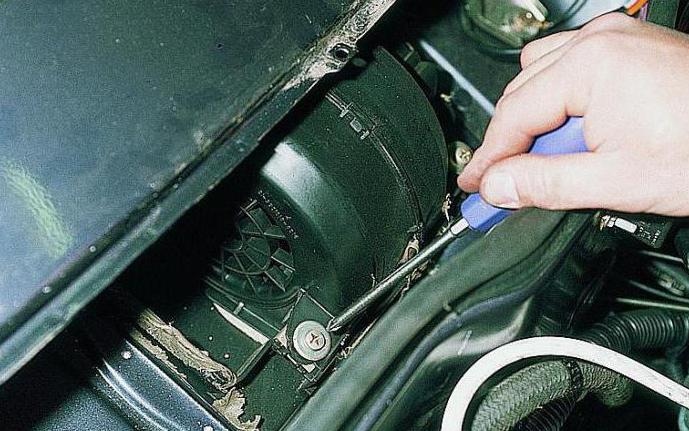

2. Откручиваем 2 винта и 2 болта, при помощи которых кожух крепится к корпусу печки.
3. Рассоединяем разъемы проводов питания.

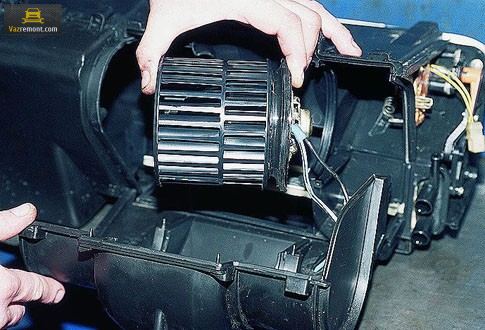

4. Тонкой или ножом открываем защелки половинок кожуха. Рассоединяем половинки, убираем их в сторону.
5. Разворачиваем вентилятор таким образом, чтобы он мог пройти между бортом моторного отсека и декоративной решеткой. Извлекаем устройство.

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет никаких трудностей. Особенно если вы уже демонтировали неисправное устройство. Первым делом вентилятор необходимо проверить. Для этого положите его на ровную поверхность и подведите к разъему два провода от аккумуляторной батареи. Электромотор запустился? Тогда подключите устройство к «родному» разъему проводов, идущих в моторный отсек из салона. Включите зажигание, а потом переключатель режимов. Проверьте, работает ли вентилятор во всех его положениях. После этого поместите электродвигатель на его место и закройте кожухом. Прикрутите кожух к корпусу отопителя. Подключите провода питания. Дополнительно проверьте работу устройства.

Многие владельцы ВАЗ-2114 сталкивались с проблемой выхода из строя вентилятора печки. Несмотря на видимую сложность проблемы, этот вопрос можно решить самостоятельно, не прибегая к помощи специалистов из автосервиса. Дело займёт не больше часа, причём экономия средств будет внушительной, поскольку в автомастерских за такую простую работу могут взять довольно крупную сумму денег.

Находим сам узел

Привод печки на ВАЗ-2114 расположен там же, где и в предыдущих моделях этого автомобиля - в центре передней торпеды. Он защищён пластиковым кожухом, который препятствует попаданию туда пыли и грязи.

Принцип действия узла основан на подаче тёплого воздуха на три направления: ноги, салон и лобовое стекло. Поломка вентилятора печки влечёт за собой проблему поступления тёплого воздуха в салон, оставляя его около радиатора. Таким образом эффективность всей системы становится нулевой.

Диагностировать поломку можно очень просто: включив печку и оперируя ручкой переключения режимов обогрева, необходимо убедиться в наличии специфического шума вентилятора и подаче тёплого воздуха (при нагретом моторе). Если звук не слышится - вентилятор печки ваз 2114 сломан (но при условии присутствия подачи питания на этот узел).

Причины неисправности

Причинами неисправности может быть несколько факторов. Например, это может быть банальная проблема с предохранителем F7, который может перегореть. Диагностировать такую проблему легко - этот предохранитель отвечает за подсветку бардачка, прикуривателя и подогрева внешних зеркал. Если указанные приборы не работают - необходимо замена предохранителя.

Проблема может быть заключена в окислении контактов монтажного блока. Если на поверхностях деталей имеются видимые следы окисления, скорее всего, что причина отказа в работе именно в этом. Следы окисления контактов ликвидируются простым спиртом, после чего их необходимо тщательно просушить. Если возникла подобная проблема, лучше всего обратить внимание и на контакты других систем питания - возможно там тоже есть следы окисления.

Реле зажигания тоже может быть причиной отказа вентилятора печки. Следует проверить реле, если при прогретом моторе печка отказывается прогревать воздух и подавать его в салон.

Часто случается проблема, когда печка не работает на первой или второй скорости, но хорошо работает на третьей. Это связано с проблемой специального резистора, который отвечает за контроль питания на первых двух скоростях. Третья скорость вращения вентилятора - это непосредственная подача тока не него, поэтому при подобных проблемах следует проверить дополнительный резистор.

Проблемы могут быть заключены в самой конструкции мотора печки. Возможно, что где-то пропал контакт между проводками либо присутствует залипания щётки. Это необходимо проверить визуально, вскрыв кожух и внимательно осмотрев узел.

Сломанный переключатель - также типичная причина отказа печки в работе. Здесь всё просто - его необходимо заменить на новый. Проблема с переключателем может быть легко определена, если снять саму пластиковую накладку и попробовать переключить режим непосредственно.

Ну и наконец, главный фактор неисправности - это сломанный вентилятор. Здесь необходим разбор всего узла и снятие вышедшей из строя детали. Эта причина если на самая частая, то одна из основных, при которой требуется полный демонтаж узла и его замена.

Замена вентилятора печки ВАЗ 2114

Вентилятор - основная деталь печки, чаще всего выходящая из строя. Его замена дело не очень сложное, но при этом следует придерживаться определённых правил. В процессе замены вам не понадобятся специальные инструменты - обойтись можно самым просты набором автомобильного ремонтного комплекта.

1. Обесточиваем электрическую цепь, отсоединив минусовую клемму аккумулятора.

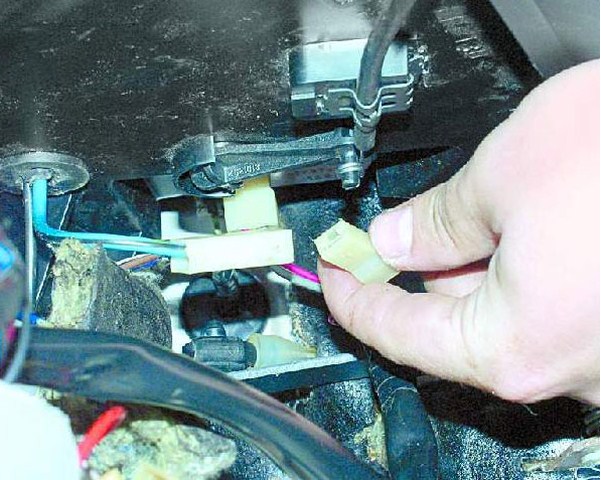

2. Под приборной панелью отсоединяем плюсовой провод питания моторчика.
3. В моторном отсеке откручиваем два болта, которые удерживают кожух печки.
4. Отсоединяем «массу» - откручиваем болт крепления провода.

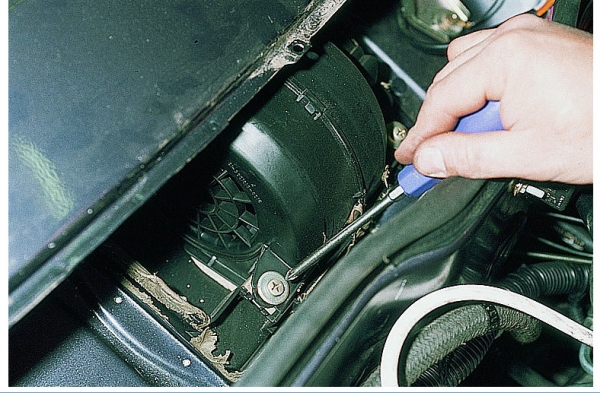

5. Откручиваем два болта, которые крепят вентилятор непосредственно к корпусу печки.
6. После этого демонтируем решётку воздуховода.

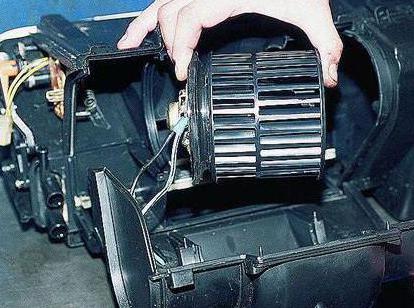

7. Берём в руки моторчик печки ваз 2114 и надавив по направлению к себе, выводим из зацепления.
8. Повернув деталь на 90 градусов, её можно легко вынуть из кожуха.

Сборка узла проводится в аналогичной последовательности с точностью до наоборот. Процедура не представляет особых сложностей, но следует обратить внимание на правильную фиксацию контактов электропитания, чтобы не пришлось разбирать узел заново.

Проблема неработающей печки на модели ВАЗ 2114 встречается довольно часто. В большинстве случаев из строя выходит моторчик, который отвечает за подачу тёплого воздуха в салон. Устранить неисправность можно без помощи специалистов автосервиса, достаточно воспользоваться пошаговой инструкцией по ремонту.

Место расположения и принцип действия

На последних моделях ВАЗ конструкция отопителя практически не отличается. Моторчик печки расположен посредине передней торпеды, он работает в трёх режимах. Используя регулятор, можно выбрать определённую зону отопления - салон, лобовое стекло или ноги. При поломке вентилятора нагретый воздух остаётся возле радиатора и не идёт в салон. Эффективность системы отопления в этом случае падает до нуля.

Работа моторчика печки осуществляется в нескольких режимах

Основные причины неисправности

Чаще всего система перестаёт нормально функционировать по следующим причинам:

1. Не работает предохранитель F-7 с напряжением 30-А. Предохранитель также отвечает за работу прикуривателя, омывателя фар, подсветки в бардачке, поэтому выявить эту неисправность несложно.
2. Окисление контактов на моторном блоке.
3. Реле зажигания залипает. Если моторчик печки начинает работать только после прогрева двигателя, значит, причина в неисправном реле.
4. Выход из строя резистора. Этот элемент отвечает за работу печки на разных режимах. Если моторчик включается только на 3 режиме, то резистор неисправен и его нужно заменить.
5. Перегорел сам моторчик отопителя.

Совет: Для определённой точной причины плохой работы печки рекомендуем последовательно исключать каждый из вышеперечисленных пунктов.

Инструкция по замене

Если моторчик начал работать со сбоями, то его лучше сразу заменить на новый, так как настроить его на нормальную работу практически невозможно. Рекомендуем покупать устройство в официальных магазинах, где дают гарантию качества. Средняя цена на моторчик составляет 500–600 рублей.

Перечень инструментов и расходных материалов

1. Набор гаечных ключей.
2. Крестовая отвёртка.
3. Вентилятор или полный комплект с моторчиком в сборке.

Как заменить

Весь ремонт займёт у вас не больше часа, начинаем с отключения минусовой клеммы аккумуляторной батареи.

Видео по замене моторчика печки на ВАЗ 2114

Чтобы быстро провести ремонт печки, нужно определить причину неисправности. Если движок работает с перебоями, его лучше сразу заменить на новый. Используя простой инструмент и пошаговую инструкцию, вы быстро проведёте замену моторчика, сэкономив на услугах автосервиса.

Приветствую вас друзья на сайте ремонт авто своими руками. При наступлении холодов поездки в автомобиле доставляют мало удовольствия.

Единственная надежда, что можно прогреть машину и включить обогрев. Но вот неудача – перестал работать вентилятор печки.

Естественно, в этом случае об эффективном прогреве салона и речи быть не может. Единственное спасение – ремонт устройства.

Принцип работы печки (отопителя)

Во многих моделях ВАЗ (в том числе и 2114) печка работает по следующему принципу. С помощью краника отопителя вы включаете подачу охлаждающей жидкости.

После этого к радиатору поступает прогретый до 90-95 градусов антифриз. Следующим этапом вы регулируете скорости вращения вентилятора печки (как правило, здесь три положения).

Остается выставить заслонки и направить воздух в салон, на лобовое стекло или на ноги.

Если не работает вентилятор печки ваз 2114, то вся система оказывается малоэффективный. Теплый воздух будет поступать внутрь машины, но очень медленно. Как следствие, вы сможете нагреться очень нескоро.

Причины по которым не работает вентилятор печки ВАЗ 2114

Причин того, что не работает вентилятор печки несколько:

1. Сгорела вставка плавкая на предохранителе. Эта неисправность самая распространенная. Решение в этом случае простое – найти предохранитель и заменить его.

В ВАЗ 2114 он находится в общем блоке – F7, номинальный ток – 30А. Но вы должны знать, что предохранитель вентилятора питает не только печку, но и ряд других потребителей – обогрев заднего стекла, омыватели фар, прикуриватель и подсветку в бардачке.

Вообще ситуация с предохранителем двоякая. С одной стороны его легко поменять, а с другой – должна быть причина перегорания.

Следовательно, основная задача – проверить проводку и попробовать найти короткое замыкание. В противном случае новый предохранитель постигнет та же участь.

2. Низкое качество контакта в монтажном блоке. Одна из самых популярных болезней – окисление или недостаточный зажим контакта, питающего узел. Часто именно по этой причине не работает моторчик печки.

Внимание! Чтобы диагностировать проблему, пошевелите жгут с проводами, идущими в блок. Если двигатель начинает работать, то проведите небольшую ревизию контактной группы.

3. Проблемы с реле зажигания – еще одна причина неисправности вентилятора. В этом случае печка будет включаться периодически (к примеру, только при прогретом двигателе).

Если неисправность подтвердилась, произведите замену реле. В ВАЗ 2114 оно находится под приборной панелью.

4. Печка начинает работать только в третьем (крайнем) положении. Здесь вывод очевиден – неисправен резистор.

Как правило, первое и второе положение подразумевают питание вентилятора через добавочное сопротивление.

Если оно вышло из строя, то питание к устройству не поступает. Особенность же третьего положения в том, что напряжение подается напрямую, минуя дополнительные элементы.

5. Вышел из строя переключатель. Часто «барахлит» сам переключатель положения скорости. В этом случае вентилятор будет запускаться время от времени.

Чтобы убедиться в этой версии или опровергнуть ее, подготовьте лампочку на 12 Вольт и припаяйте к ней два провода.

Теперь можно снимать центральную консоль, чтобы добраться до переключателя с обратной стороны.

Дальнейшие действия следующие:

• Включайте зажигание (заводить авто не надо);
• «минус» лампочки устанавливайте на зачищенную часть кузова автомобиля, а второй проводок поочередно к зажимам 1, 2 и 3 (не забывайте переводить и сам переключатель в соответствующее положение).

Если лампа загорается, то проблем с переключателем нет. В противном случае подключите лампочку к «плюсу» рукоятки (сине-желтый провод).

При отсутствии возгорания причина – неисправность проводки или перегорание вставки плавкой предохранителя.

6. Неисправность двигателя. Если питание на моторчик поступает, но узел все равно не работает, есть три варианта:

• Плохой контакт «минуса» на самом вентиляторе;
• залипли щетки двигателя;
• моторчик сгорел.

Первую и вторую проблему можно устранить. В случае перегорания моторчика его придется поменять.

Если у вас не работает переключатель печки, просто диагностируйте неисправность и устраните ее. При знании дела вы справитесь с проблемой за 20-30 минут. Удачи на дорогах и конечно же без поломок.

При выходе из строя печки автомобиля, не редко причиной выступает мотор вентилятор. Обнаружить подобную неисправность можно по характерным звукам, которые возникают при попытке включить отопитель.

Проверка

Чтобы убедиться в том, что причиной неисправности системы отопления выступает именно моторчик, следует провести простую, но показательную процедуру:

• Заведите автомобиль;
• Включайте поочередно первую, вторую и третью скорости печки;
• В случае отсутствия звуков, демонстрирующих начало работы вентилятора, моторчик вышел из строя;
• Если вентилятор не включался на 1 и 2 режиме скорости, но заработал на 3, тогда причиной неполадки может выступать переключатель или дополнительный резистор.

Причины поломки

Моторчик может не работать по нескольким причинам. Каждая из них требует отдельного рассмотрения. Потому предлагаем вам ознакомиться с возможными причинами отказа в работе вентилятора в нашей таблице.

В зависимости от возникших неприятностей, вам может потребоваться замена вентилятора. Поменять моторчик не сложно, хотя для этого следует обладать определенной сноровкой или хотя бы минимальным опытом в работе с электрооборудованием вашего автомобиля.

Первоочередное действие при замене моторчика печки — это отключение аккумулятора.

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

1. Отключите минусовую клемму с аккумуляторной батареи.
2. Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
3. Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
4. Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.
5. Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
6. По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
7. Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
8. Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
9. Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.

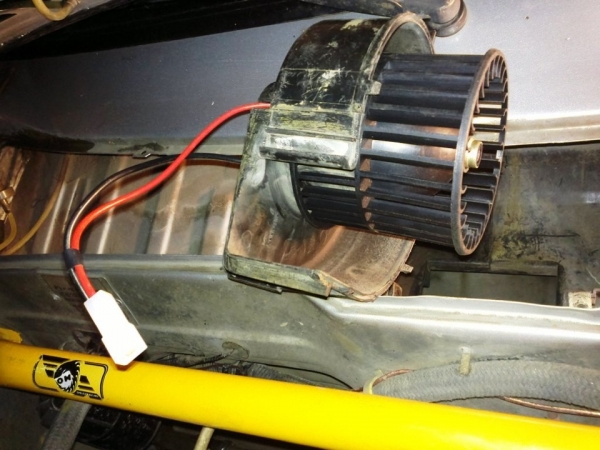

10. Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.

Четко придерживайтесь последовательности обратной сборки, чтобы не допустить ошибок, способных привести к еще более серьезным неполадкам.

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Цена вопроса

Цена зависит от того, покупаете ли вы мотор в сборе с корпусом или отдельно.

Сам моторчик обойдется вам примерно в 500 рублей, а за устройство в сборе придется заплатить около 1000 рублей. Какой вариант предпочтительнее для вас, решайте сами.
