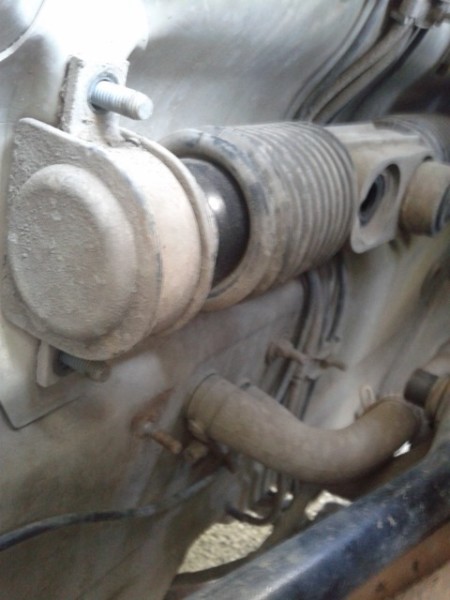

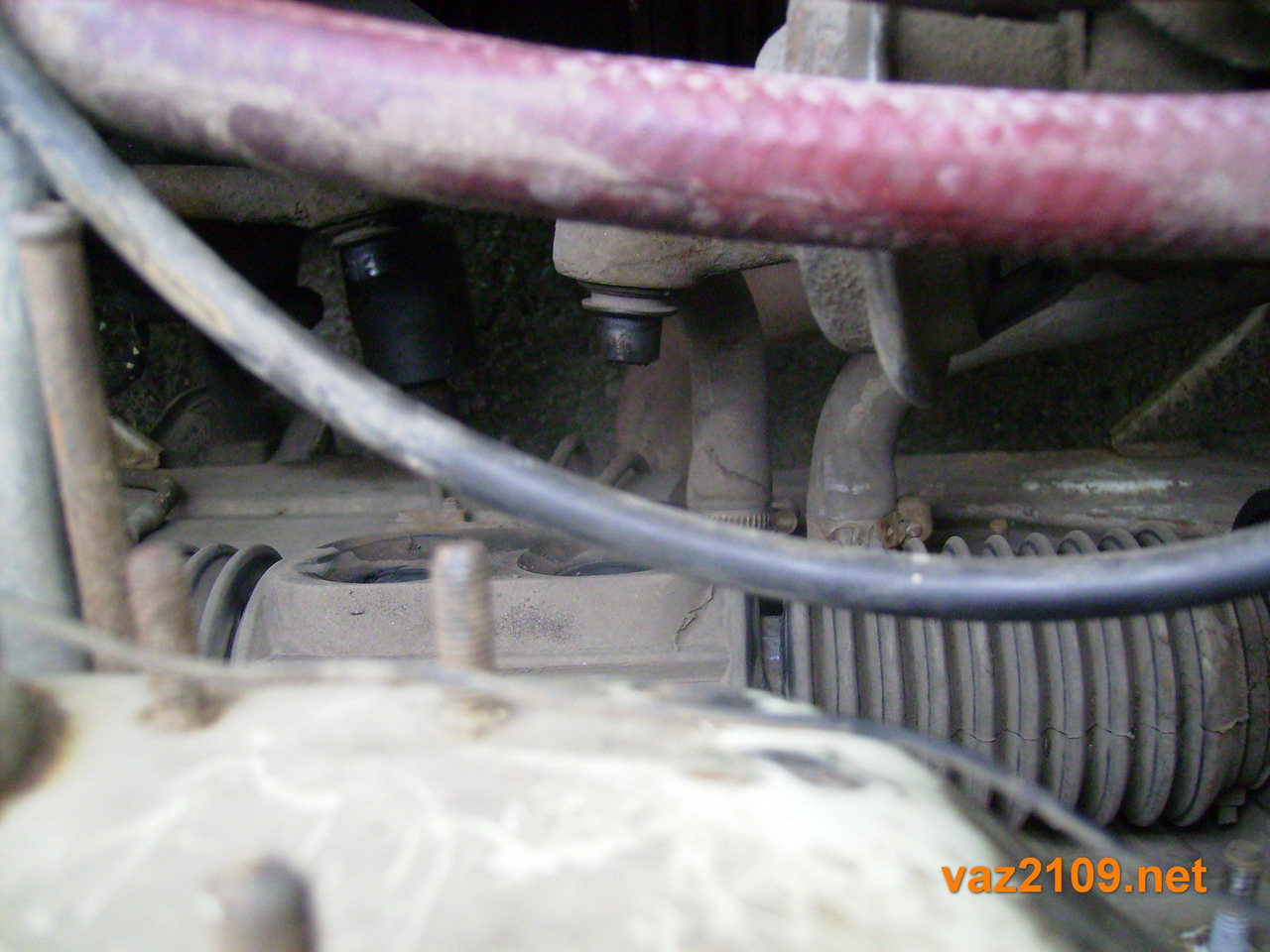

Пыльник рулевой рейки предотвращает попадание воды,пыли и грязи на рулевую рейку Ваз 2108 2109 21099. По мере службы он может порваться и необходима его замена. То, что пыльник порван зачастую видно не всегда — все зависит от положения руля. Чтобы убедиться в целостности пыльника необходимо повернуть руль до упора вправо и посмотреть на пыльник, затем до упора влево и опять проверить пыльник. Крутить руль необходимо потому, что при этом передвигаются тяги рулевой рейки, а вместе с ними деформируется пыльник. Если ездить с порванным пыльником, то пыль и грязь будут попадать в рулевую рейку повышая ее износ и затрудняя вращение рулевого колеса. Стоимость пыльника рулевой рейки Ваз 2108 2109 21099 около 8-10$.
Рассмотрим как поменять пыльник рулевой рейки не снимая саму рейку:

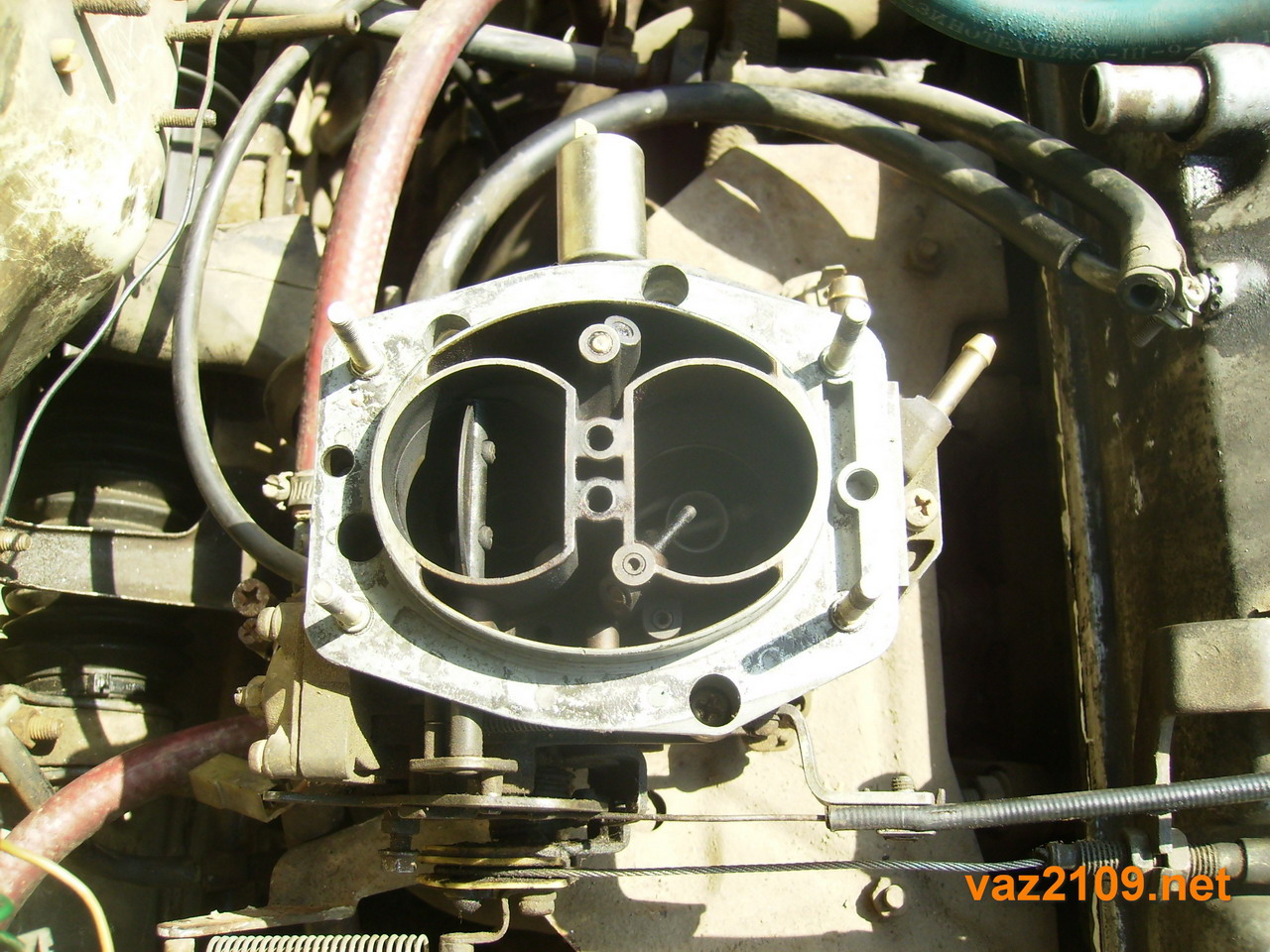

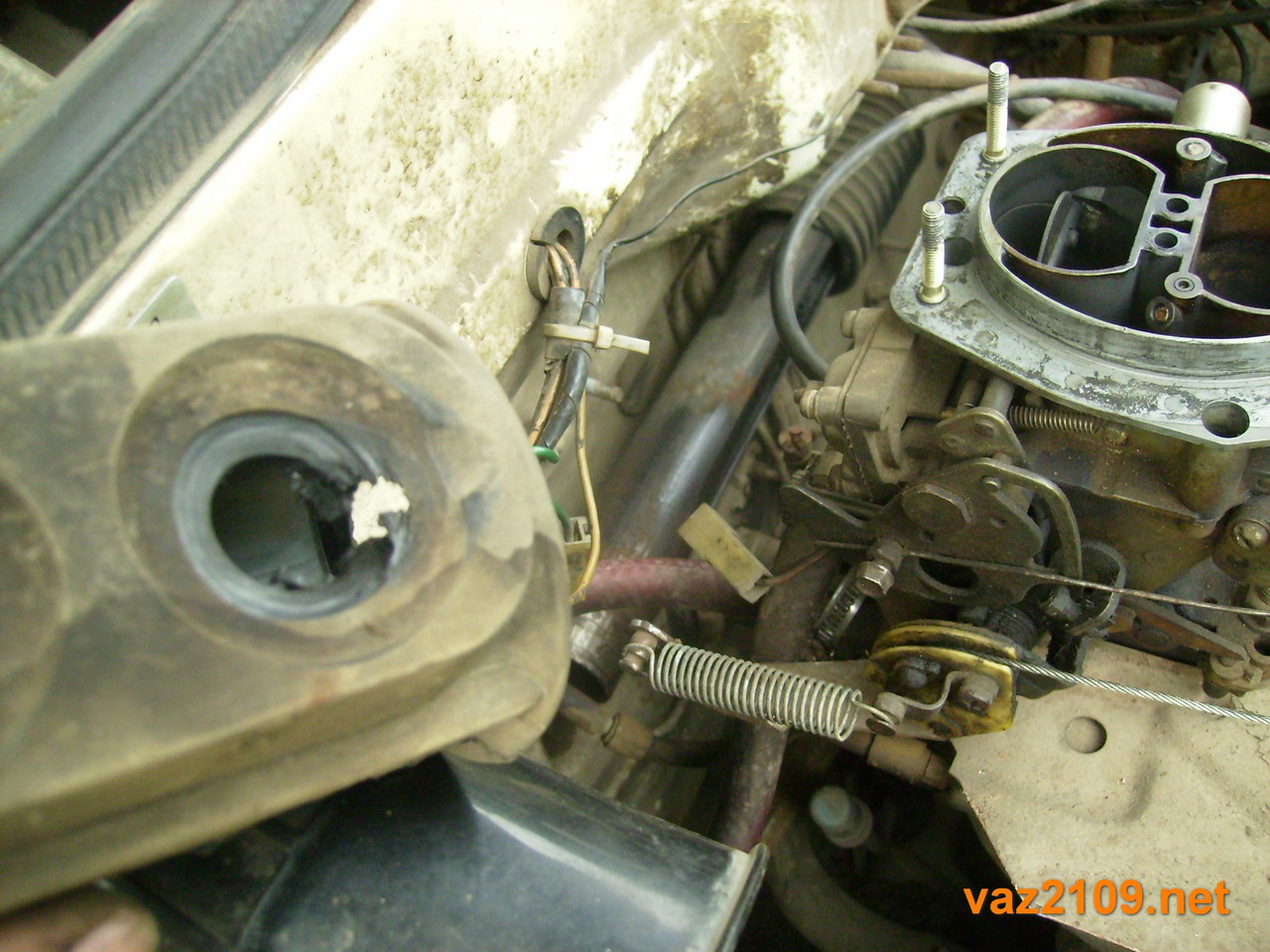

1) Снимаем воздушный фильтр карбюратора, чтобы не мешал работе и снимаем резиновый патрубок слива дождевой воды над рейкой.

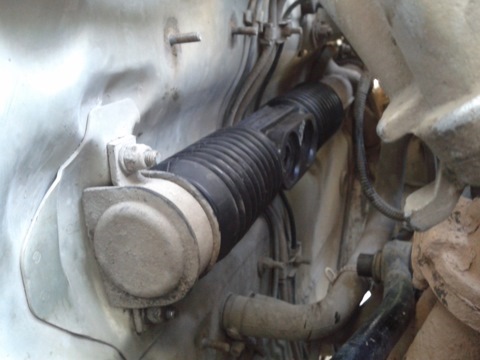

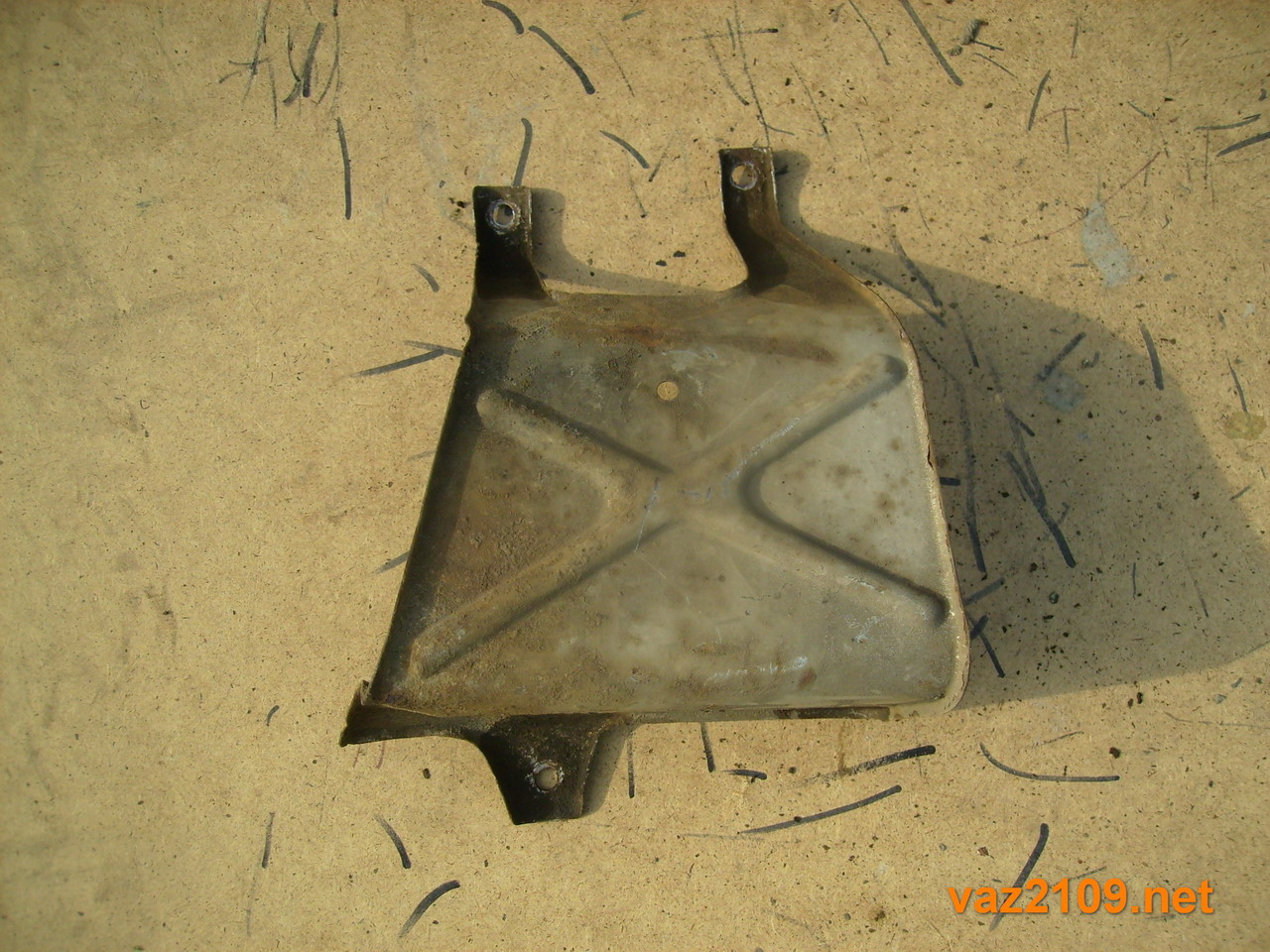

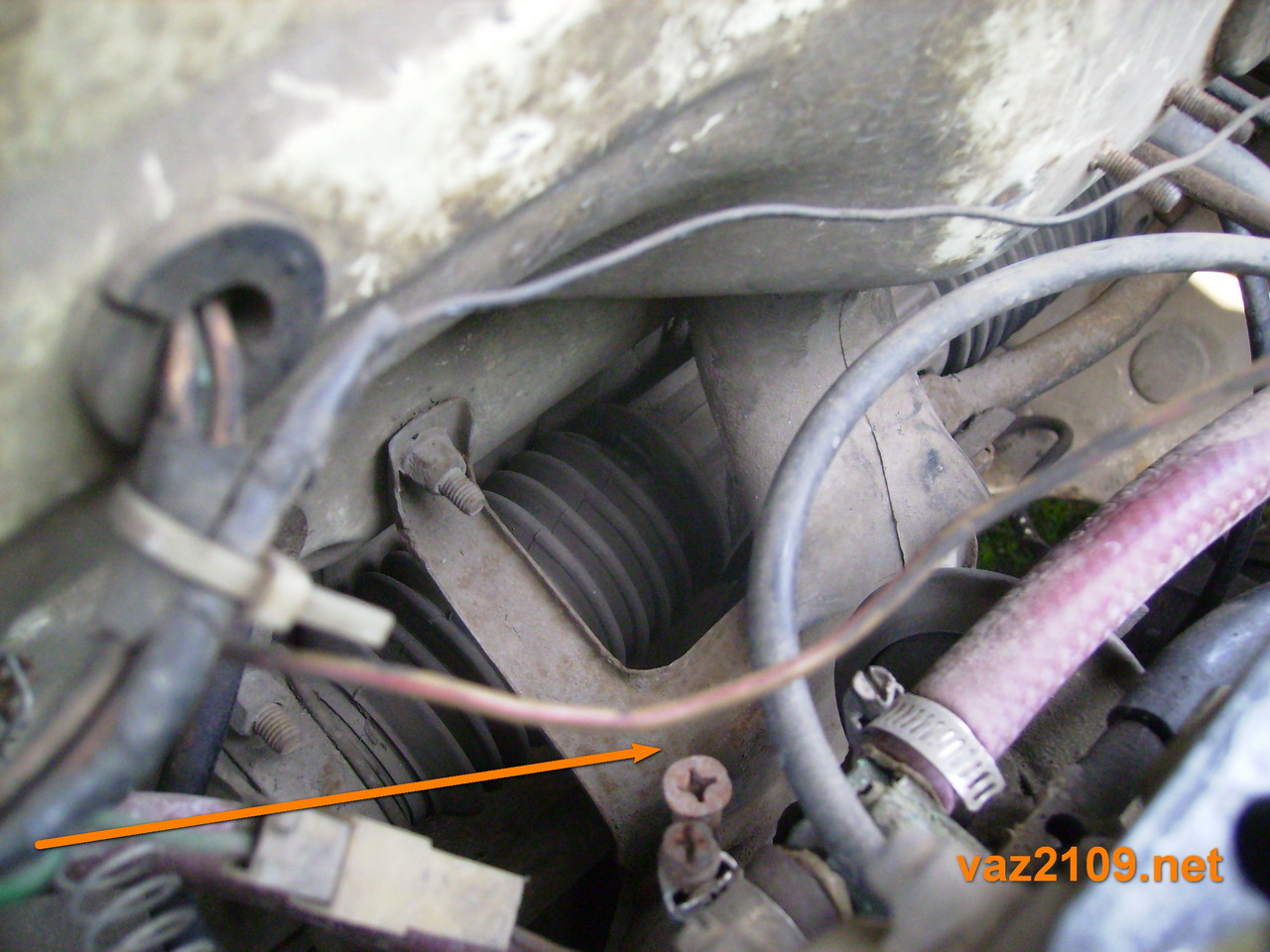

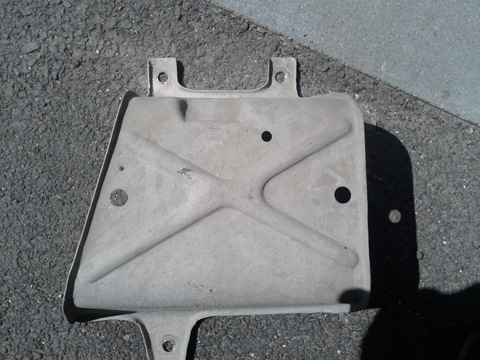

2) Откручиваем защитный экран рулевой рейки. Для этого необходимо открутить три гайки на 10, которые крепят его к кузову.

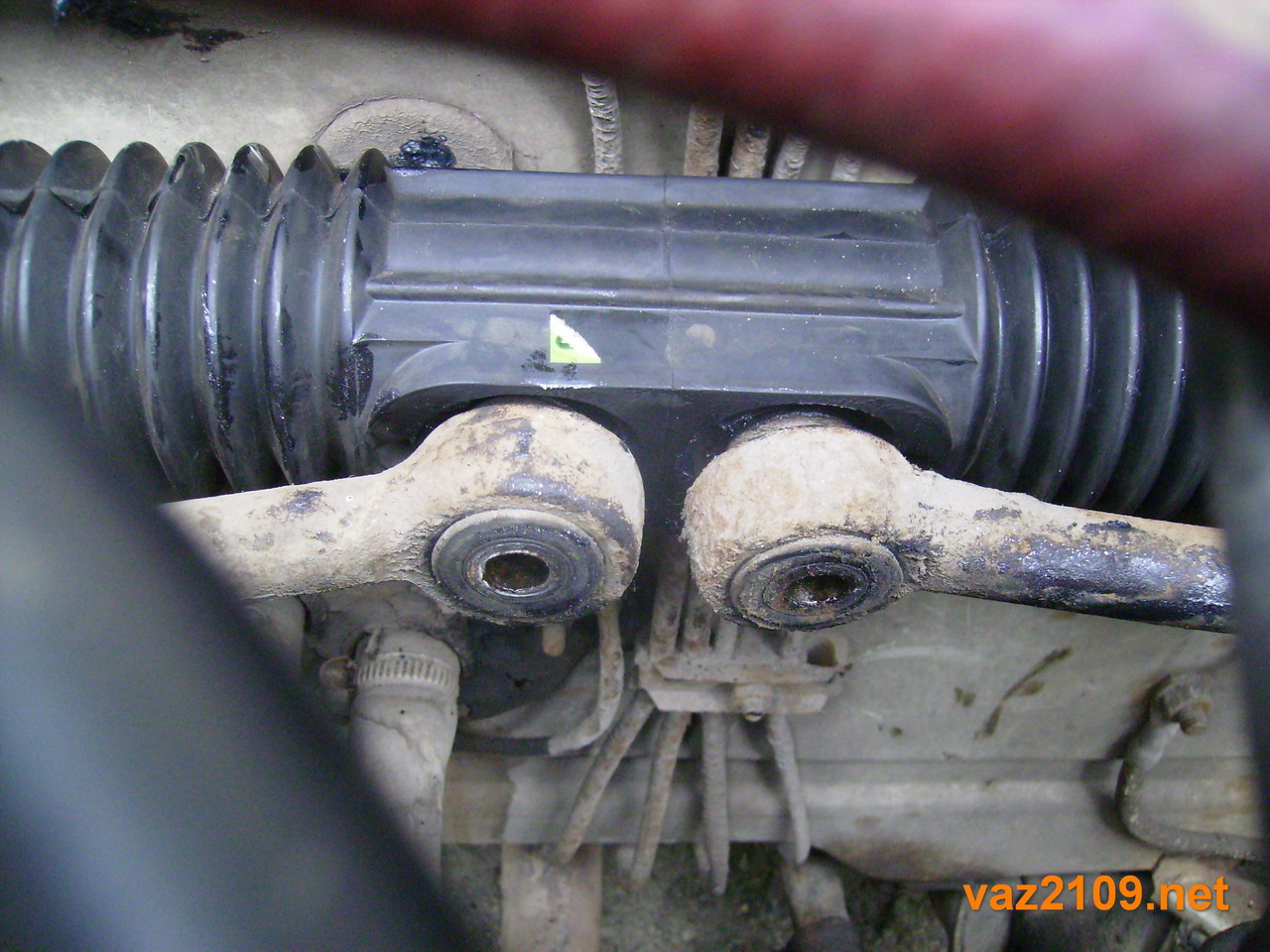

3) Затем ключом на 20 откручиваем рулевые тяги от рулевой рейки и вынимаем их.
4) Откручиваем хомут крепления рулевой рейки к кузову.

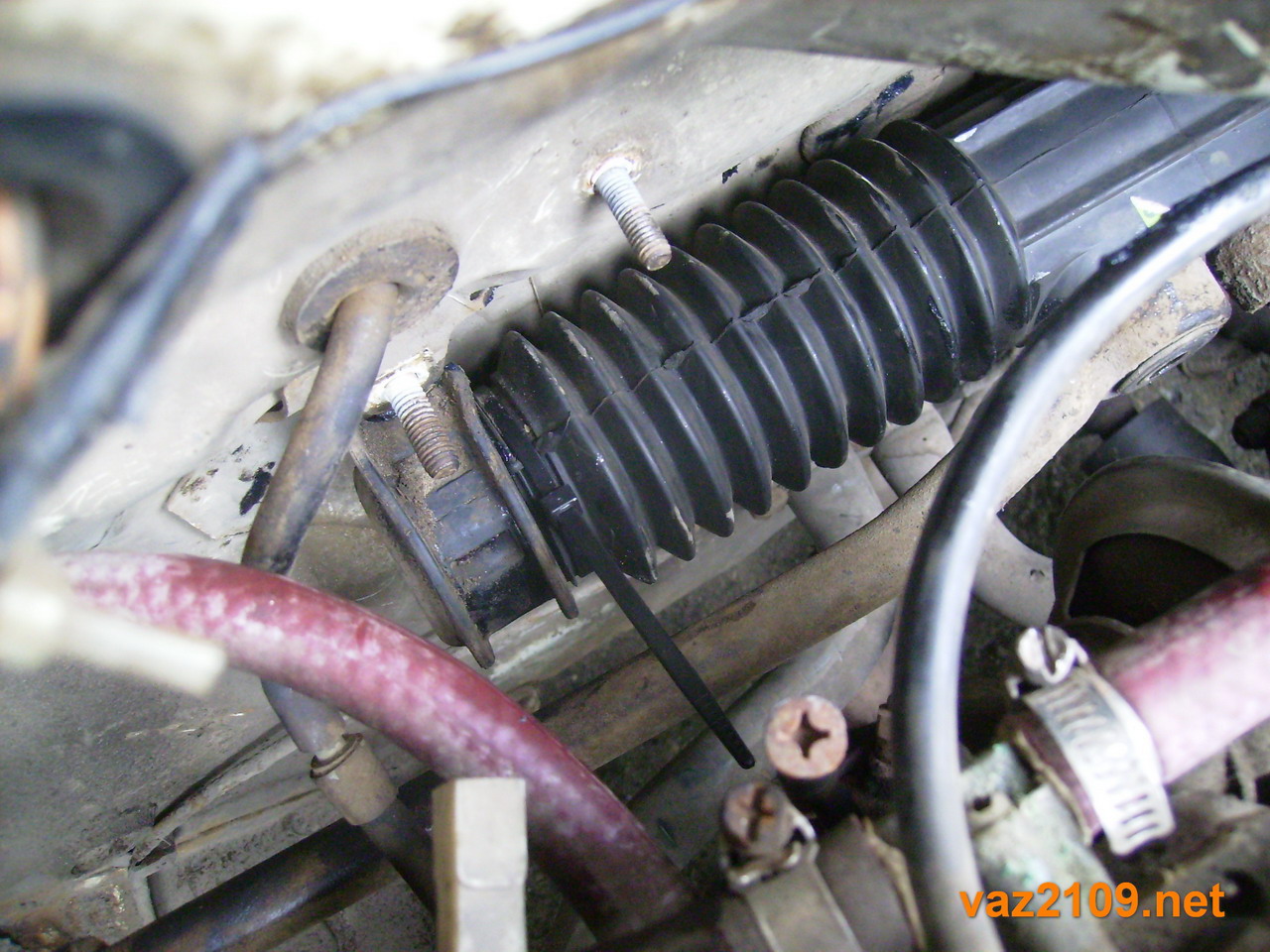

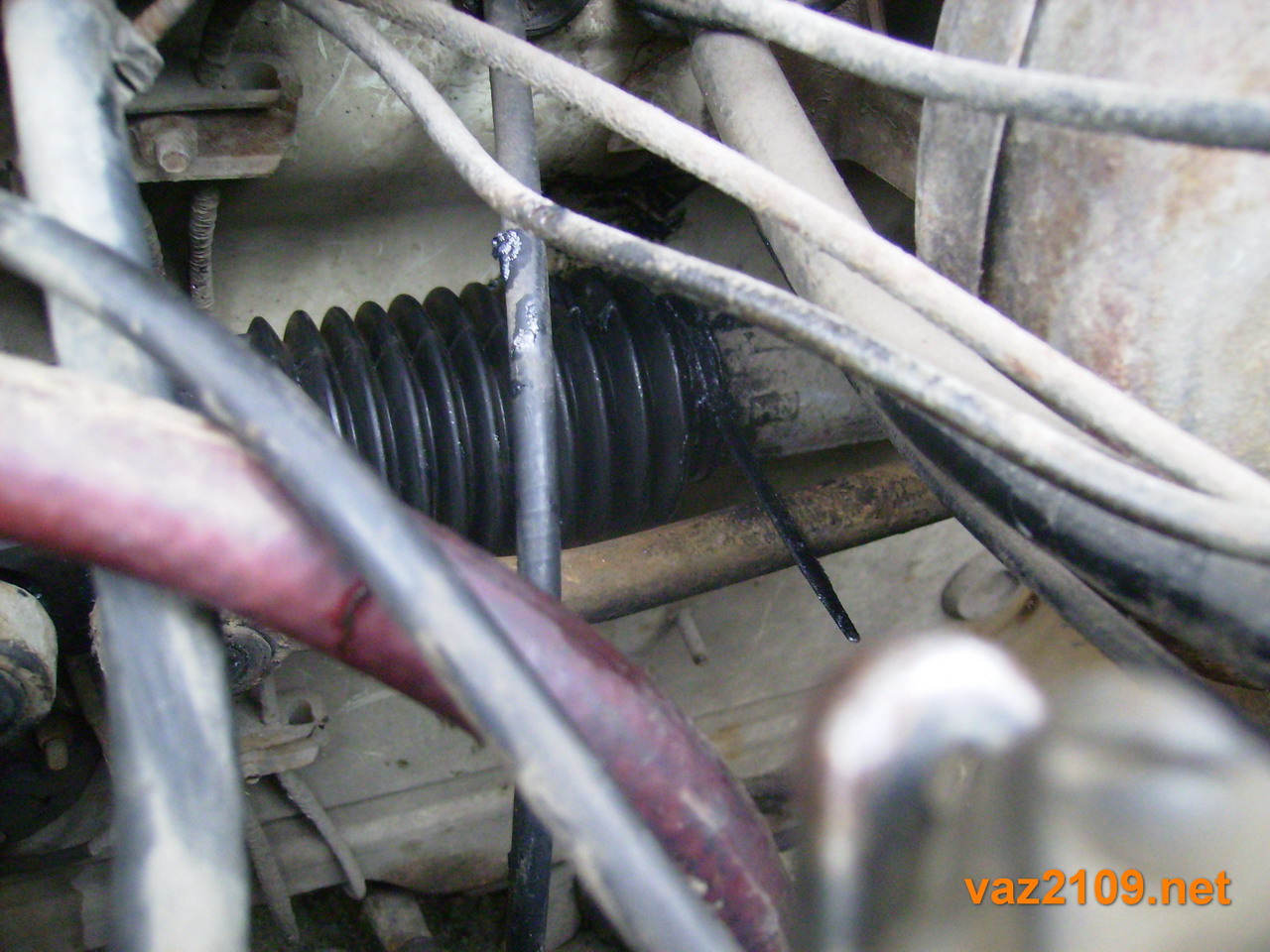

5) Откусываем стяжки по краям пыльника рулевой рейки.

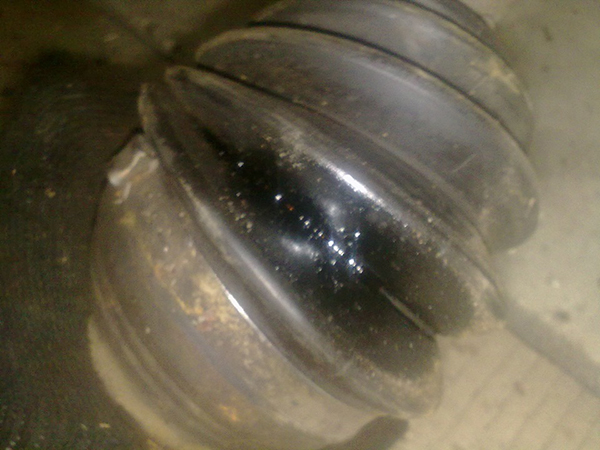

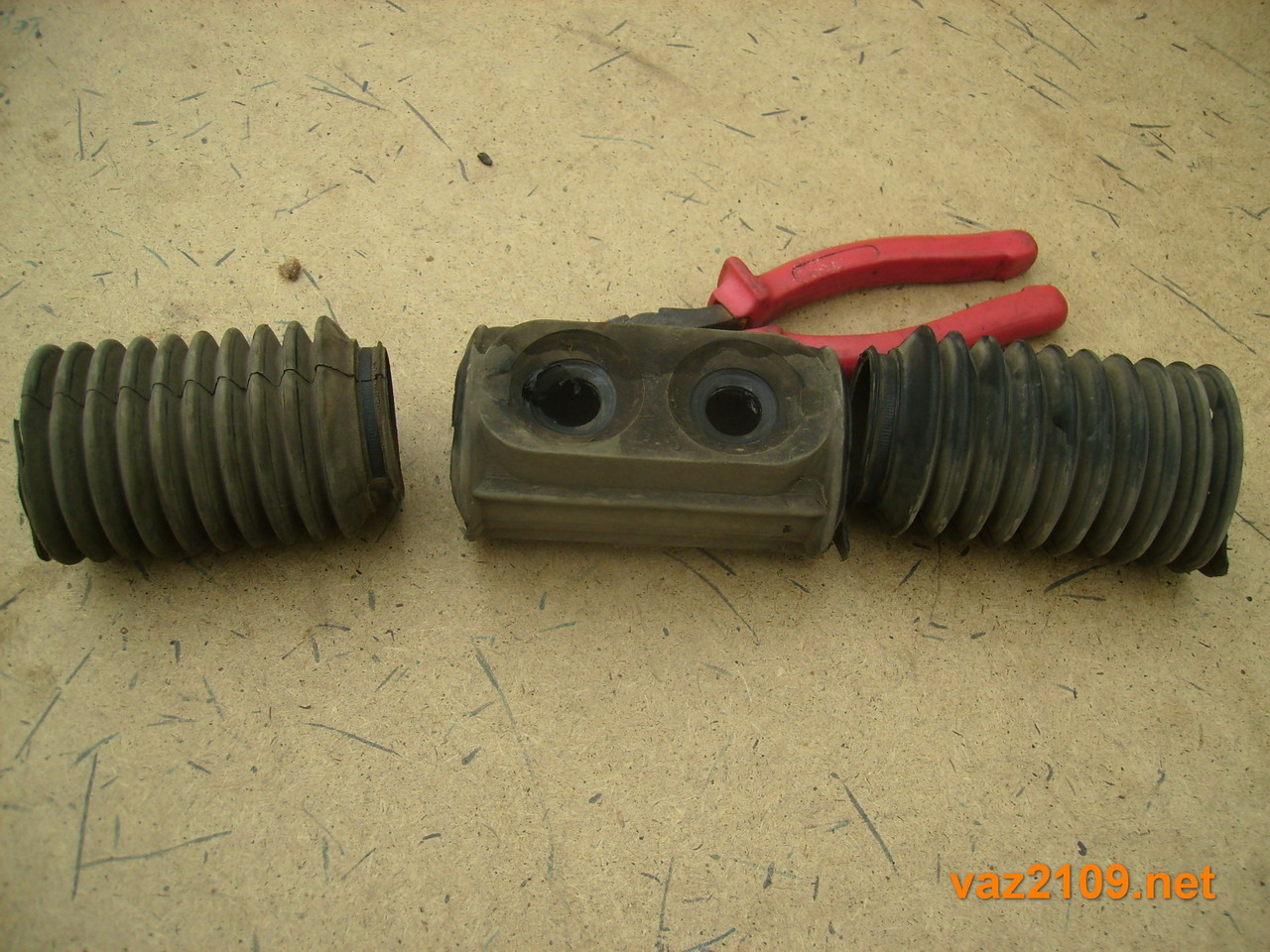

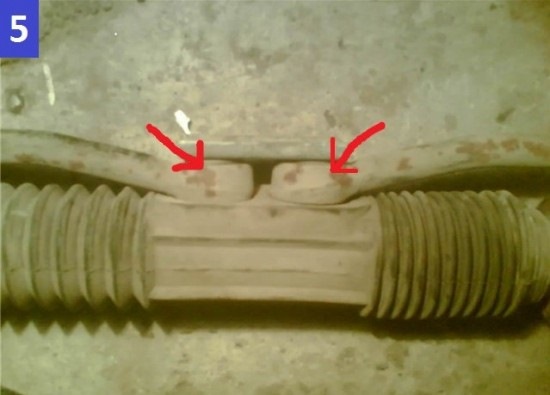

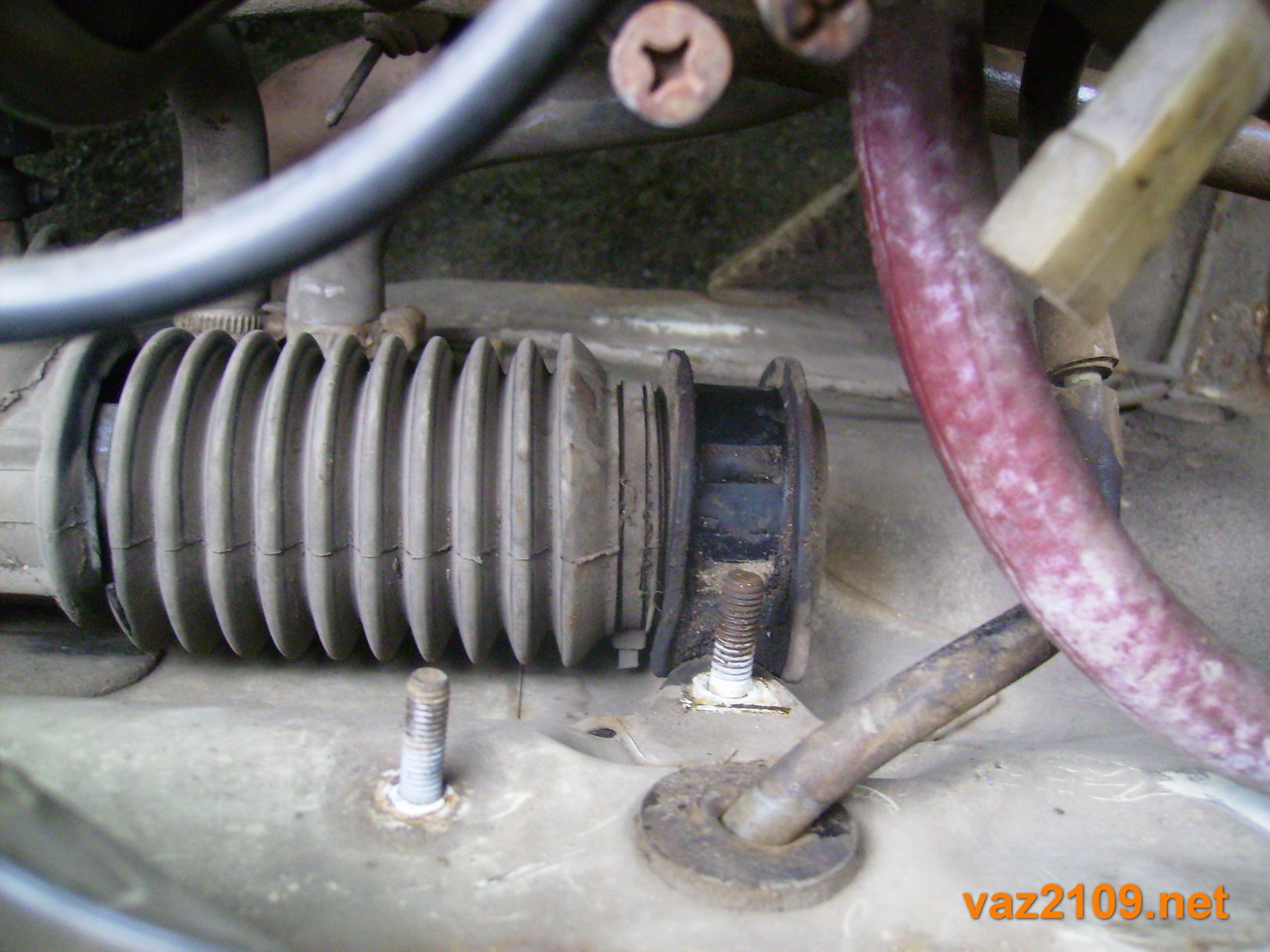

6) Снимаем пыльник с рулевой рейки Ваз 2108 2109 21099. Данный пыльник был порван сразу в двух местах.

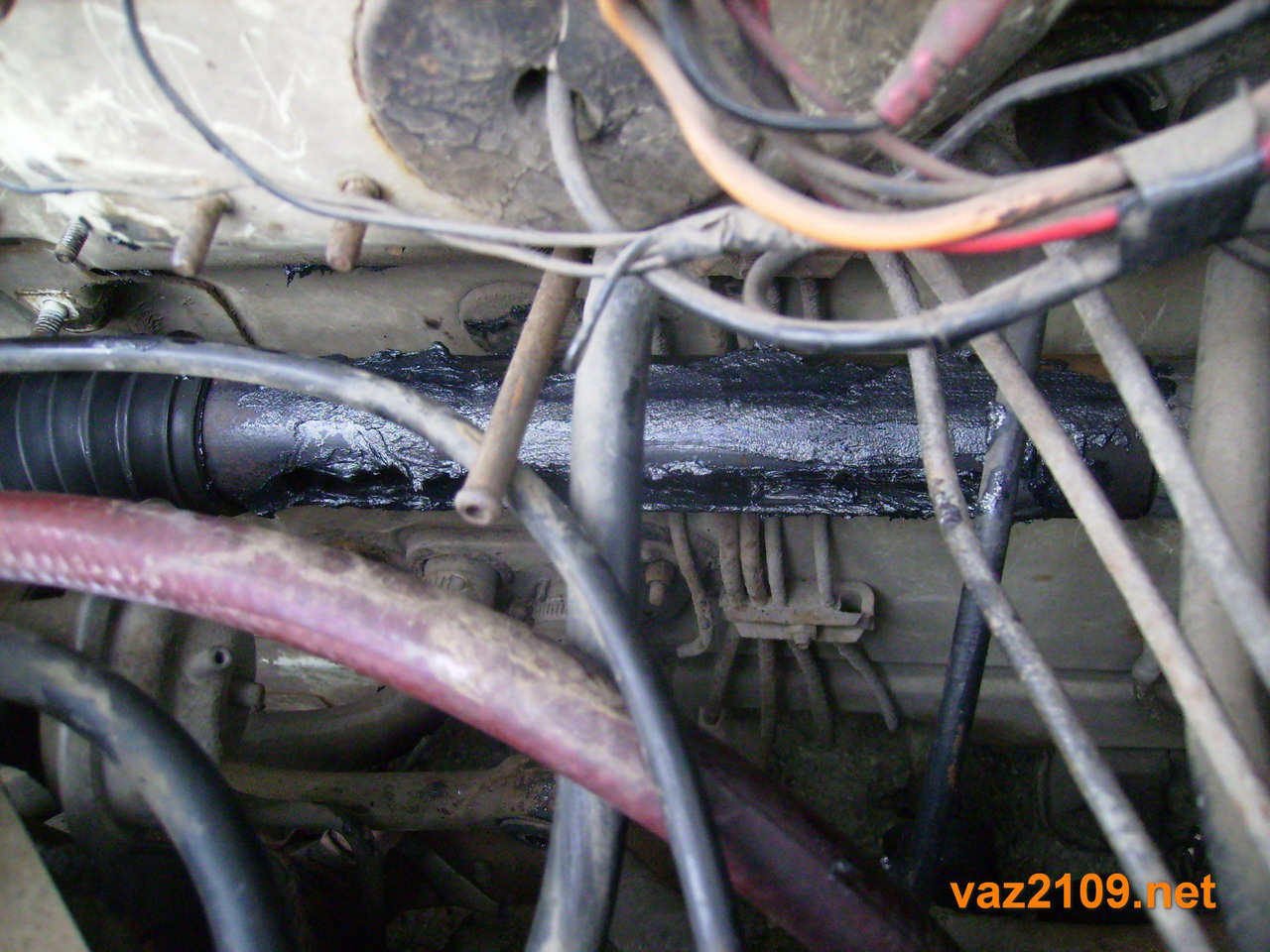

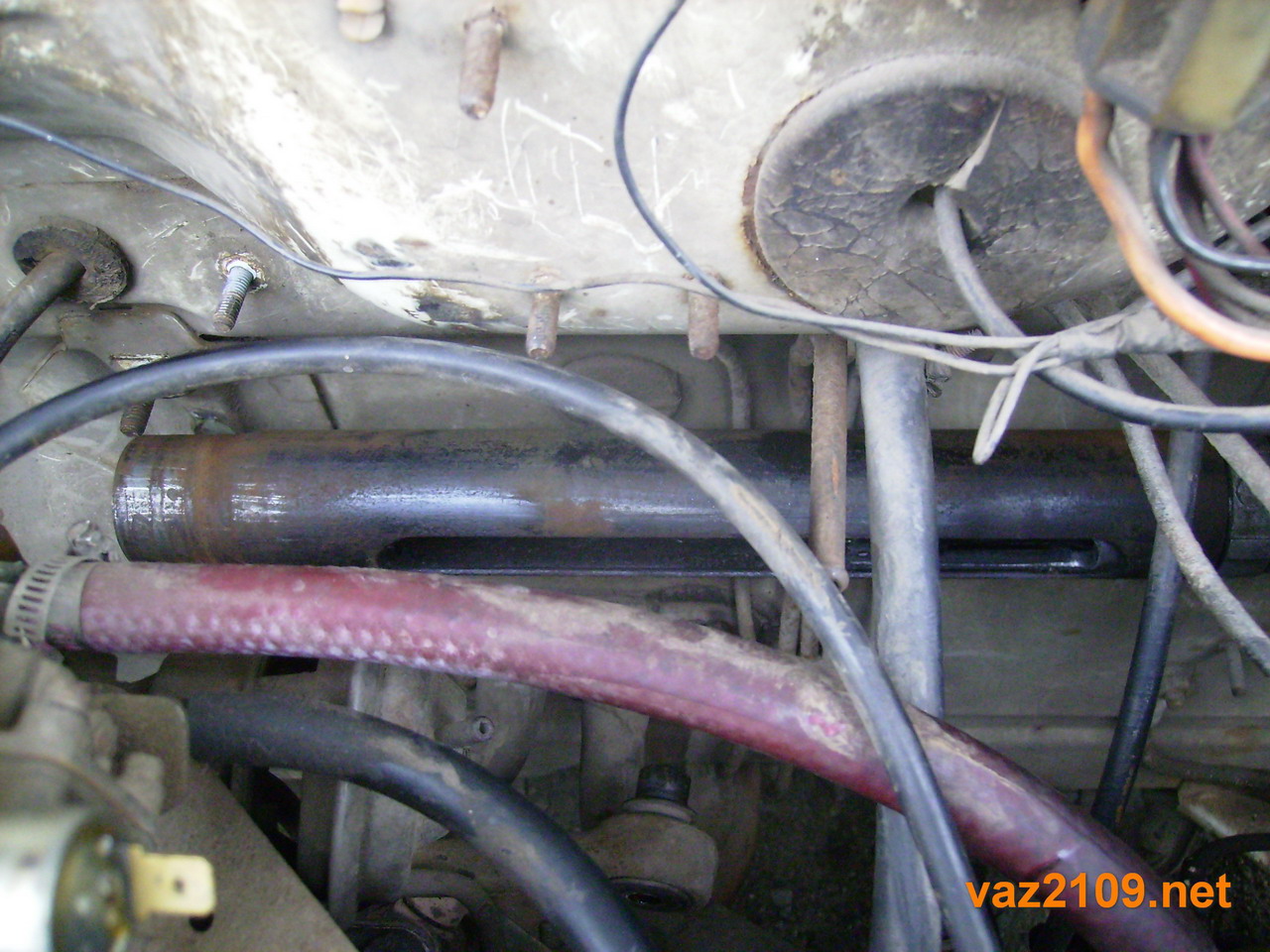

7) Теперь необходимо очистить поверхность рулевой рейки от грязи и смазать. Для смазки подходит смазка для шрусов или обычная графитка.
8) Перед установкой новый пыльник рулевой рейки также необходимо внутри смазать, так как его средняя часть движется вместе с тягами при движении машины.
9) Надеваем пыльник на рулевую рейку и убеждаемся что он легко скользит по ее поверхности.

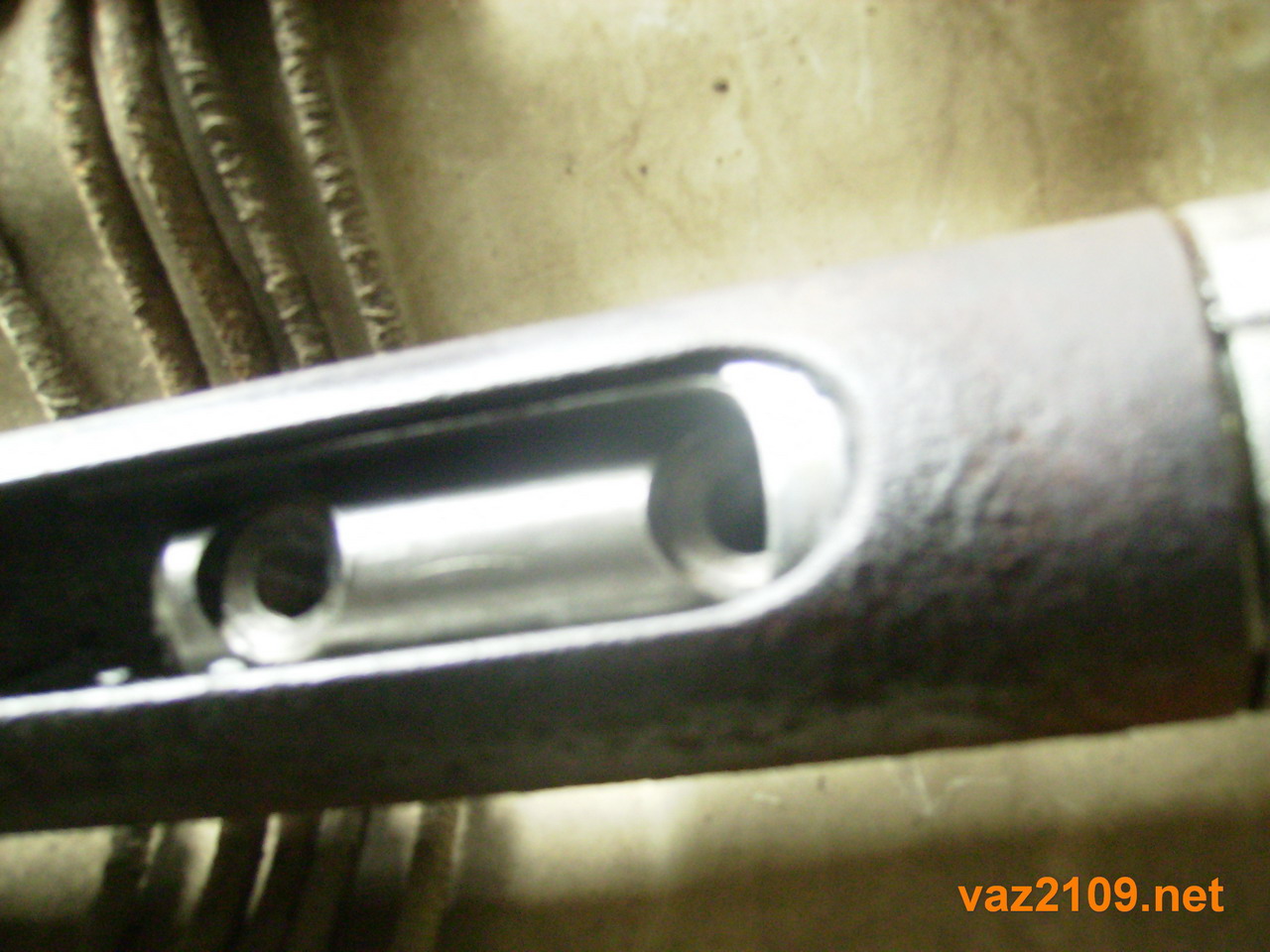

10) Вставляем рулевые тяги в рейку и наживляем болты.
Если во время работы Вы вращали рулевое колесо, то необходимо выставить подвижную часть рулевой рейки в такое положение, чтобы попадали болты.
Или перед тем как крутить руль можно было сделать метку напротив отверстий под болты.
11) Зажимаем наместо хомут.
12) Зажимаем стяжки на краях пыльника рулевой рейки.
13) С тем же усилием как и были вкручены зажимаем болты рулевых тяг.
14) Устанавливаем на место защитный экран.
15) Устанавливаем на место воздушный фильтр карбюратора.
Замена пыльника рулевой рейки Ваз 2108 2109 21099 успешно произведена.
Работоспособность механизма рулевой рейки в первую очередь определяется надёжной защитой от попадания грязи, влаги и прочего мусора. Для этой цели предусмотрен специальный гофрированный резиновый чехол (пыльник).
Рулевая рейка ВАЗ-2110 прослужит долго, если регулярно контролировать состояние пыльника. Периодически с помощью яркого фонарика проверяйте целостность и герметичность защитного чехла и тогда вы сможете надолго избежать проблем с ремонтом рулевой рейки.
При обнаружении любых дефектов пыльника, следует немедленно произвести его замену.
Замена пыльников рулевых реек – процедура довольно хлопотная. Однако это мероприятие можно выполнить своими руками.
Для этого нужны будут инструмент, новый пыльник, пара часов и желание. В этой статье представлена подробная инструкция, как самостоятельно заменить защитный чехол рулевой рейки.
Готовим автомобиль и необходимые материалы
Чтобы заменить пыльник необходимо приготовить следующие инструменты:
- ключи на 10, 13 и 22;
- головки с трещоткой и воротком;
- отвёртку;
- молоток;
- пассатижи.
Кроме нового пыльника, следует запастись хомутами для крепления адсорбера, литолом, жидкостью WD и перчатками.
Также нам понадобится домкрат и две подпорки под автомобиль («козлы»).
Замена пыльника должна производиться на холодном двигателе, так места мало и есть вероятность обжечься или поцарапать руки. Поэтому защитные перчатки будут весьма кстати.
Неплохо будет если автомобиль перед ремонтом хорошо вымыть.
Для удобства замены пыльника следует воспользоваться ямой или парой подставок («козлов»). Вначале автомобиль устанавливаем на стояночный тормоз.
Под задние колёса обязательно ставим упоры или колодки. Затем машину поднимаем домкратом и устанавливаем под передок подпорки так, чтобы было удобно подобраться к рулевому механизму.
Примечание: Проблем с болтами и гайками не будет, если их предварительно хорошо обработать жидкостью WD.
Снимаем защиту
Чтобы заменить пыльник, необходимо обеспечить доступ к рулевой рейке. Вначале демонтируем защиту двигателя.
Затем с помощью ключа на 10 или трещотки с небольшим воротком откручиваем крепление защитного экрана рейки от коллектора. Одна гайка находится снизу и две – вверху.
Примечание: Чтобы проще снять экран, его необходимо перед этим развернуть на 180 градусов, а затем вытаскивать.
Снимаем старый пыльник

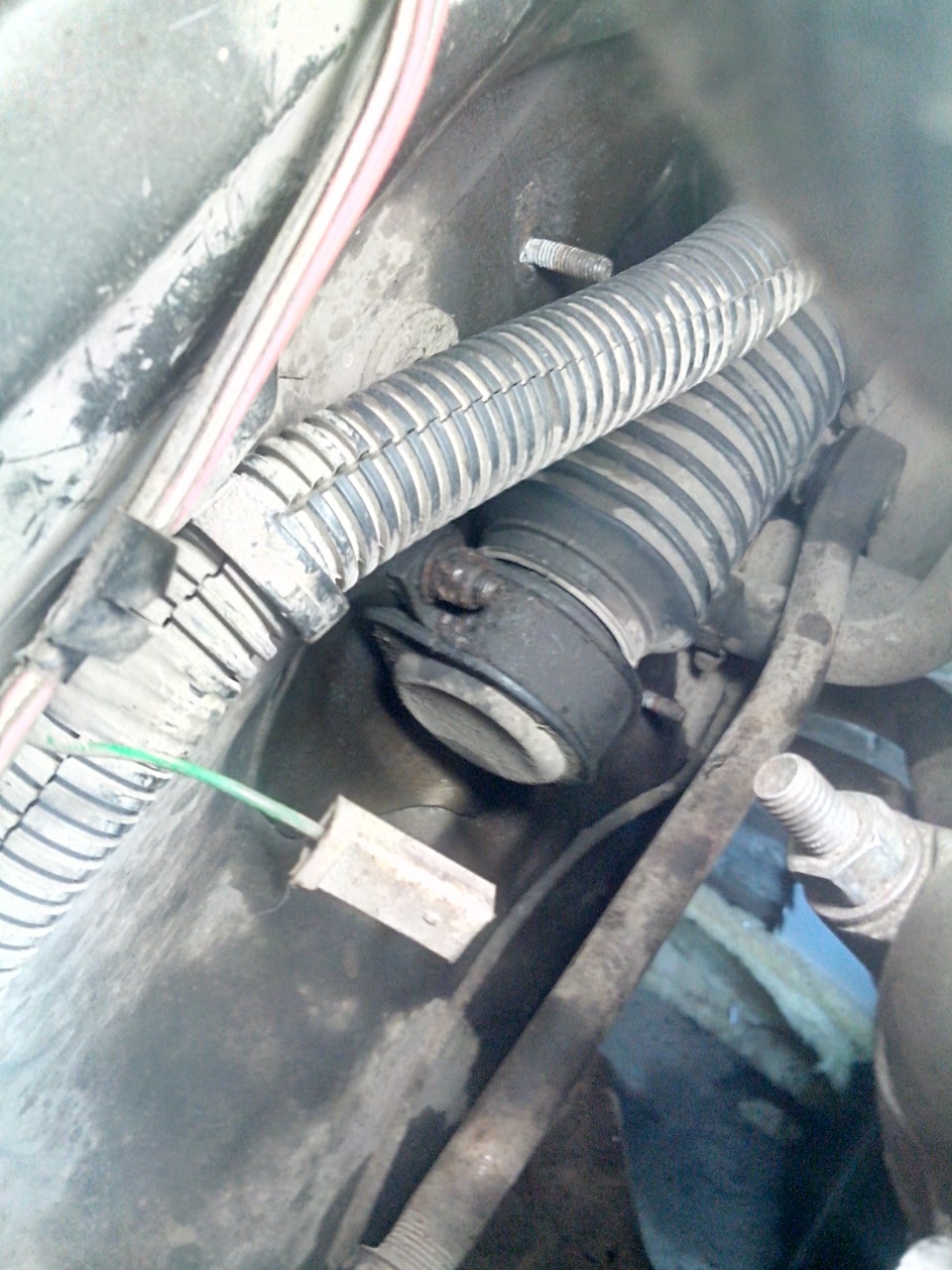

Чтобы удобно было работать дальше, нужно снять адсорбер. Хомуты крепления адсорбера, как правило, не поддаются снятию.
Их цена небольшая, поэтому хомуты просто откусываем пассажами, потом поставим новые.
После этого снимаем рулевые тяги в следующем порядке:
- Выполняем развальцовку болтов рулевых тяг с помощью отвёртки, молотка и плоскогубцев. Затем ключом на 22 или трещоткой с воротком их откручиваем.
- Вынимаем рулевые тяги из рейки.
- С помощью ключа на 13 откручиваем рулевую рейку с правого бока, которая зафиксирована двумя гайками верху и внизу.
- Вытаскиваем этот крепёж вместе с боковой резинкой рулевой рейки.
- Снимаем повреждённый пыльник.
Примечание: Чтобы удобнее было снимать пыльник, предварительно немного открутите слева рулевую рейку ключом на 13.
Ставим новый пыльник
Итак:
- Перед тем, как ставить новый пыльник, рулевая рейка на ВАЗ- 2110 должна быть хорошо очищена от грязи. Затем её хорошо смазываем литолом.
Если поверхность рейки будет хорошо смазана, то пыльник будет ставить проще. Резиновый чехол следует одевать аккуратно, чтобы не порвать.
Пыльник не должен быть перекручен.
- Ставим рулевые тяги с болтами обратно в . Иногда это бывает трудно сделать, особенно если во время снятия пыльника, кто-то повернул руль,но если этого не делать, то поставить тяги с болтами не составит особого труда.
- Затягиваем болты крепления рулевых тяг с помощью ключа на 22 или трещотки с воротком. После этого вальцуем болты с помощью молотка, отвёртки и пассатижей.
- Ставим боковую резинку и крепление.
- Ключом на 13 или трещоткой хорошо затягиваем крепление рулевой рейки справа и слева.
- Ставим на место адсорбер, прикручиваем ключом на 10 и фиксируем хомутами.
Ставим защиту
Чтобы удобно было поставить защитный экран, сначала его переворачиваем вверх и просовываем. Затем поворачиваем на 180 градусов в нужное положение и прикручиваем ключом на 10 вместе с резинкой.
После того как замена пыльника завершена, ещё раз проверяем правильность монтажа и готовим автомобиль к тестовому заезду.
Особенности рулевой рейки с ГУР
На небольшой части автомобилей ВАЗ-2110 рулевая рейка комплектовалась ГУР (гидроусилителем руля). Конструктивно она немного отличается от обычной рейки (без ГУР).
На фото видны шланги, которые обеспечивают работу гидроусилителя.
Поэтому процедура замены пыльника на автомобилях, в которых установлена рулевая рейка с ГУР, имеет свои особенности.
Готовим инструмент и материалы
Помимо того, что было указано выше, для снятия пыльника на рейках с ГУР приготовьте дополнительно следующие инструменты и материалы:
- 1 литр жидкости для ;
- ёмкость для слива старой жидкости;
- деревянные пробки для закрытия отверстия в бачке ГУР и шланга высокого давления;
- болт, чтобы закрыть шланга обратной подачи.
Кроме этого, понадобятся ключи на 17, 19 и шестигранник на 6.
Сливаем жидкость с ГУР
Замена пыльника рулевой рейки ВАЗ-2110 при наличии ГУР выполняется с предварительным сливом жидкости из бачка гидроусилителя.
Для этого необходимо:
- шприцем откачать с бачка ГУР жидкость;
- снять шлаг подачи жидкости к насосу;
- заткнуть отверстие в бачке;
- шланг опустить в заранее подготовленную ёмкость;
- крутить руль и ждать, когда сольётся жидкость;
Предупреждение! Заводить двигатель для включения насоса с целью ускорения процесса слива жидкости категорически запрещено.
- снять с помощью отвёртки хомут крепления шланга обратной подачи и быстро заткнуть его болтом, который следует подготовить заранее;
- ключами на 17 и 19 открутить шланг подачи (высокого давления) и заткнуть его деревянной пробкой.
Снимаем рейку
- в аналогичном порядке, как было указано выше, демонтируем защиту двигателя и рулевой рейки;
- с помощью ключа на 13 отворачиваем четыре болта крепления рейки;
- откручиваем ключом на 13 болт крепления нижнего фланца муфты, который расположен под рулём;
- снимаем рейку с помощью отвёртки, если она сама не упала;
- вал рейки выводим из салона и переворачиваем;
Меняем пыльник

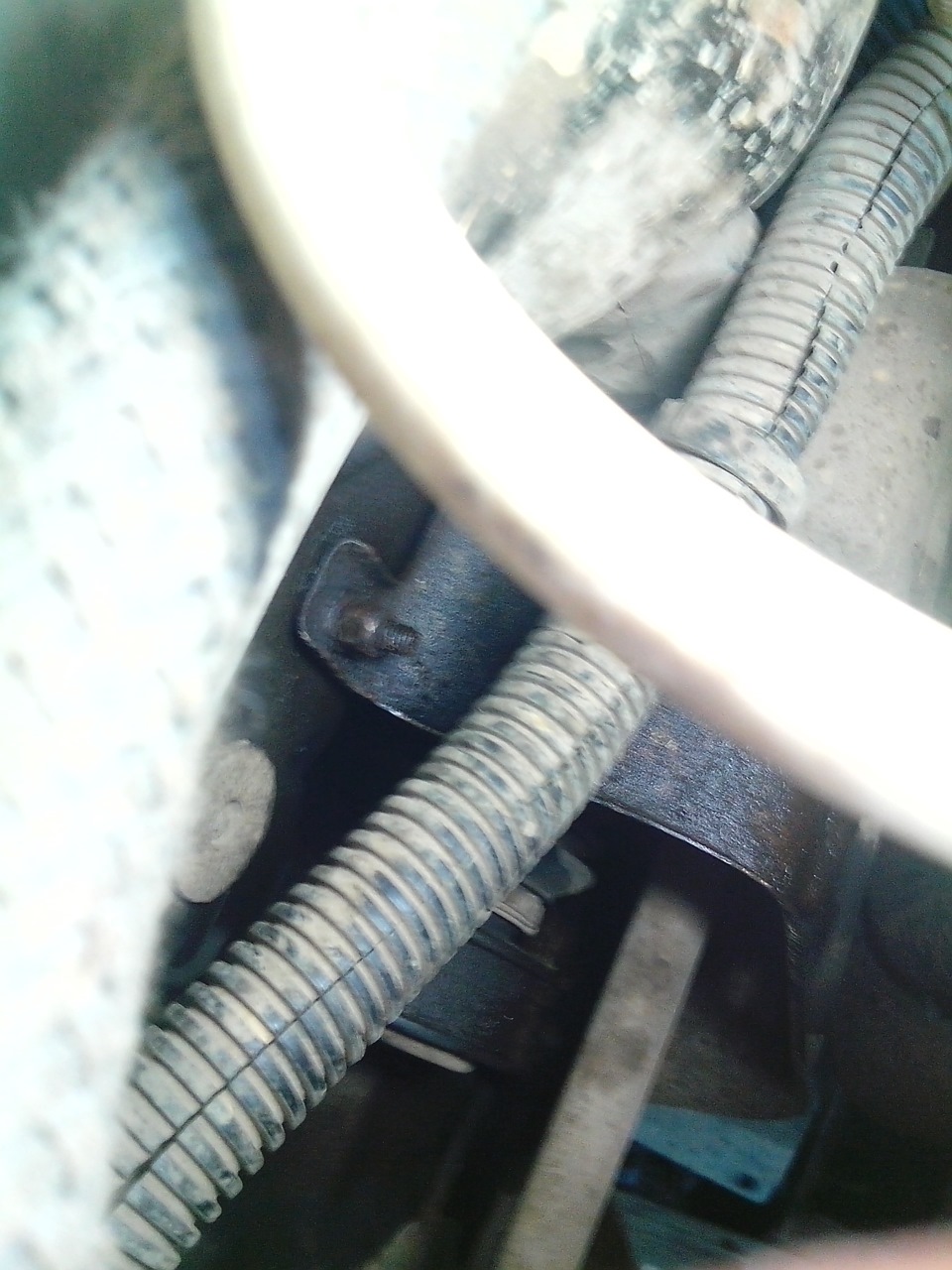

Чтобы заменить пыльник откручиваем патрубки ГУР от рейки и снимаем её через отверстие (окно) под крылом автомобиля. Меняем пыльник и производим сборку в обратной последовательности.
Примечание. Если не удаётся отсоединить патрубки, попробуйте отсоединить правую тягу и вытащить рейку сверху.
Руководствуясь советами, изложенными в этой статье, заменить пыльник рулевой тяги не составит особого труда. Кроме этого, вы можете дополнительно просмотреть видео, которое легко сегодня найти в интернете, введя соответствующий запрос в любом поисковике.
Началось все со стуков в рейке. Думаю ну подтяну и все пройдет, а не тут то было. Подтягивать больше было некуда, да еще и пыльник порвался (когда черт его знает). Было принято решение купить новую рейку.
Выбор пал на Pilenga SR-P-1141. Так как адекватных отзывов по рейкам я не нашел. Сколько людей столько и мнений. Ну хвалят SS-20, но зеленое существо не давало мне покоя и задушить я его не смог)))
Рейка была куплена за ~2400 без тяг. Но как всегда мы живем в россии и я дурак не обратил внимания. Продали мне рейку SR-P-1141, а дали SR-P-1142 - которая для 10 семейства. Заметил только когда снял свою. Спасибо Loond "у, за то, что оперативно приехал ко мне в гараж и мы съездили и обменяли рейку на нужную (вставив п-й продавцам).
Рейка 10 семейства
Так как это был мой первый опыт, я прочитал много инфы по замене. Проконсультировался у знакомых ремонтников - весь геморой замены сводился к обрыванию шпилек крепления рейки.
Прикинув, что вариант обрыва шпилек меня не сильно устраивает, так как уже оборвал на тех выходных шпильку (т.е. болт) крепления стабилизатора поперечной устойчивости, было решено со среды начинать подготавливать шпильки к откручиванию.
Был приобретен новый баллончик WD-40 и каждый день (среда, четверг, пятница) после работы я прыскал вэдешкой на гайки и шпильки крепления рейки.
Настал час Х. Я в гараже, копот открыт, левое колесо снято, ключик на 10 и 13 в руках.
Первым делом откручиваем 3 гайки крепления тепловой защиты (ну или хз как она там правильно называется) две с верху и одна снизу, гайки на 10 - срываются на ура.
Как делал (про них я забыл и вэдешкой не обрабатывал, как шпильки крепления рейки) брызгаем WD-40, ждем 10-15 минут. Далее с небольшим усилием пытаемся открутить гайку (не спеша), поддалась крутим дальше, нет ждем и брызгаем еще. Далее если гайка идет в натяг начинаем ее закручивать-откручивать - ржавчина разваливается гайка идет легче и не забываем брызгать WD-40 ну или что у Вас там есть (кстати не плохо подходит уксусная кислота или тормозуха - но ждать дольше и запах не приятный в случае с УК).
Открутили гайки. Снимаем защиту. Теперь нам нужно сорвать болты крепления рулевых тяг к рейке (так как я не менял наконечники и тяги я их не снимал). Сорвать их дело не простое. Нужен ключик на 22 и отвертка так как болты застопорены загнутой пластиной. Отгибаем пластину. Срываем болты. Мне пришлось повиснуть на ключе.
Следующий шаг.
Откручиваем гайки крепления рейки. У меня они пошли хорошо. Периодически брызгал вэдешкой и крутил в зад перед. Чистил шпильки железной щеткой.

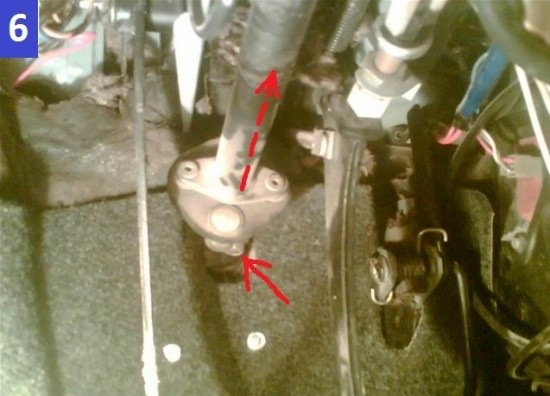

Следующий этап. Лезем в салон к педалям. Там рулевой вал соединяется с рейкой. Откручиваем болт на 13. Не сфоткал но покажу из мурзилки.

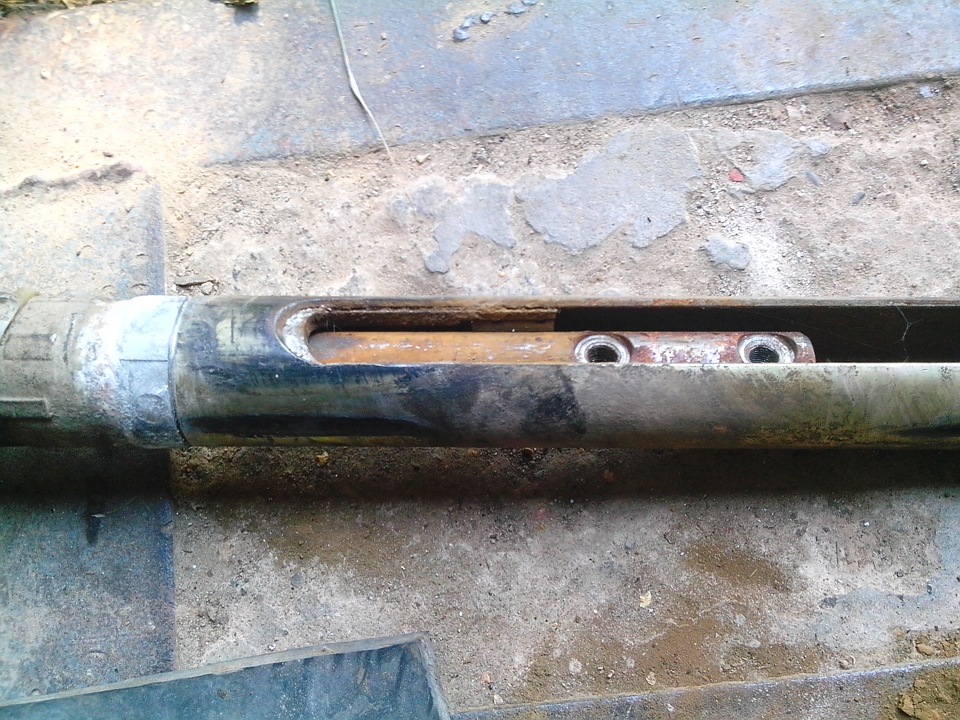

Вот и все рейка почти снята. Руками со шлицов сорвать не удастся. Я мучился часа 2. Но в итоге пришла мысль чуть чуть раздвинуть шлицы в месте их крепления болтом. Там поймете где именно. Вот туа нужно загнать (естественно как можно параллельнее валу) острое зубило. Тогда рейка снимется одним движением монтажки. И одевать проще будет.
Вытаскиваем рейку с водительской стороны через отверстие за колесом. Колесо я снимал.

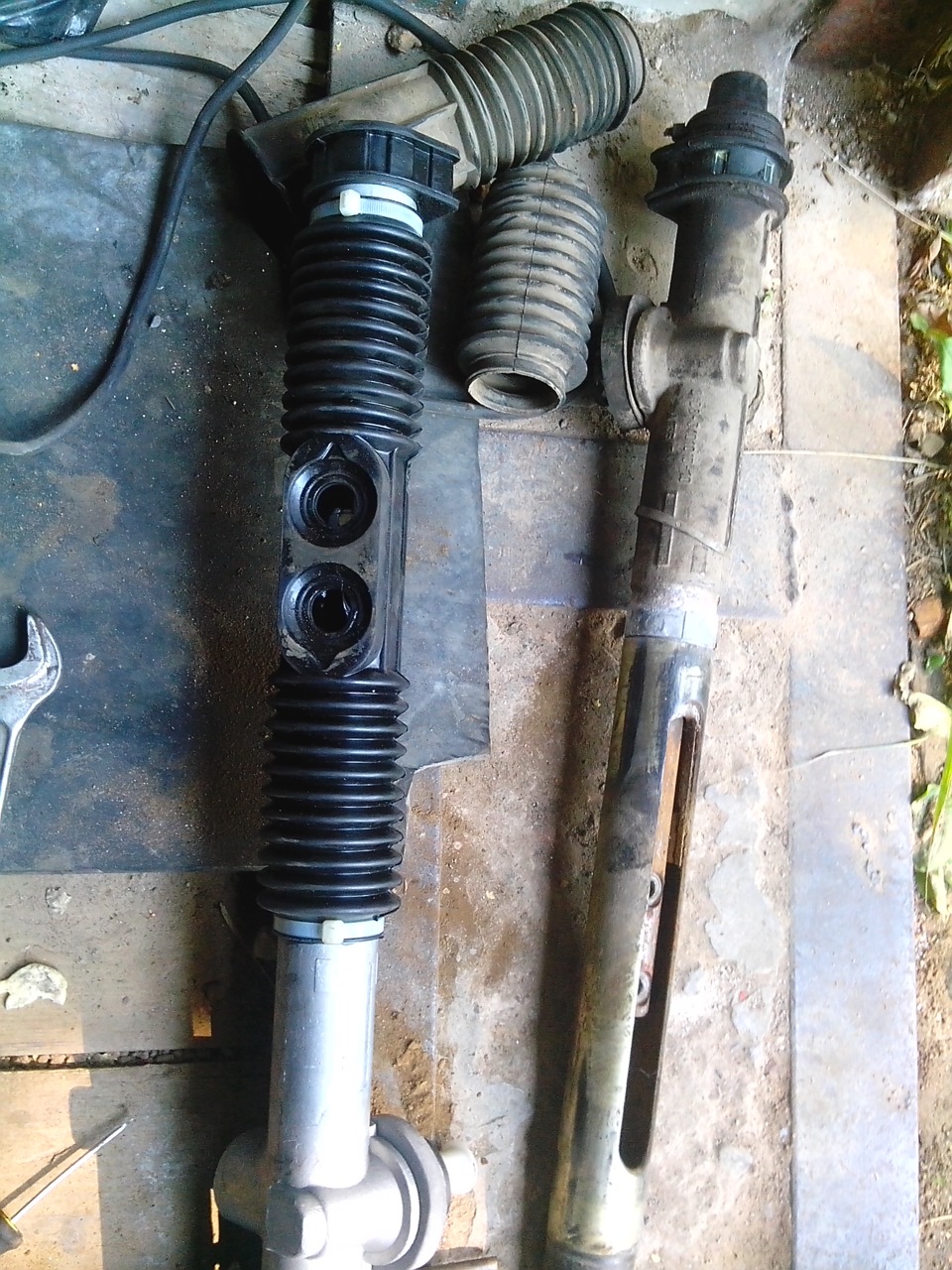

Рейку я снял. И что я увидел.
Загнать рейку обратно в вал можно молотком… Стуча по тому месту где была гайка на 13. Ну сами поймете.
Надеюсь помог тем кто собирался менять рейк но боялся. Не спеша и осторожно все хорошо меняется (будете затягивать гайки - сильно не тяните можете обломить)
Опыт бесценен. Времени потрачен -день. Выпито 1.5 литра пива.
Теперь немного отступлю от темы замены рейки и расскажу об опыте замены стабилизатора поперечной устойчивости.
Кто читал и знает что откручивая или закручивая гайки крепления стаба - можно обломить шпильки. Но на самом деле там не шпильки а болты шляпками приваренные к лонжерону. Дак вот что нужно делать если шпильку обломили.
1. Не паниковать и не слушать тех кто говорит засверливаться из салона.
2. Находим в гараже/покупаем/воруем(шутка)/просим у соседа метчик на M8x1.5 и сверло на 6.9+-0,1 мм. У меня было на 6.8мм.
3. Высверливаем сверлом остатки шпильки (болта). Сверлим естественно на сквозь (болт).
4. Берем метчик и нарезаем резьбу

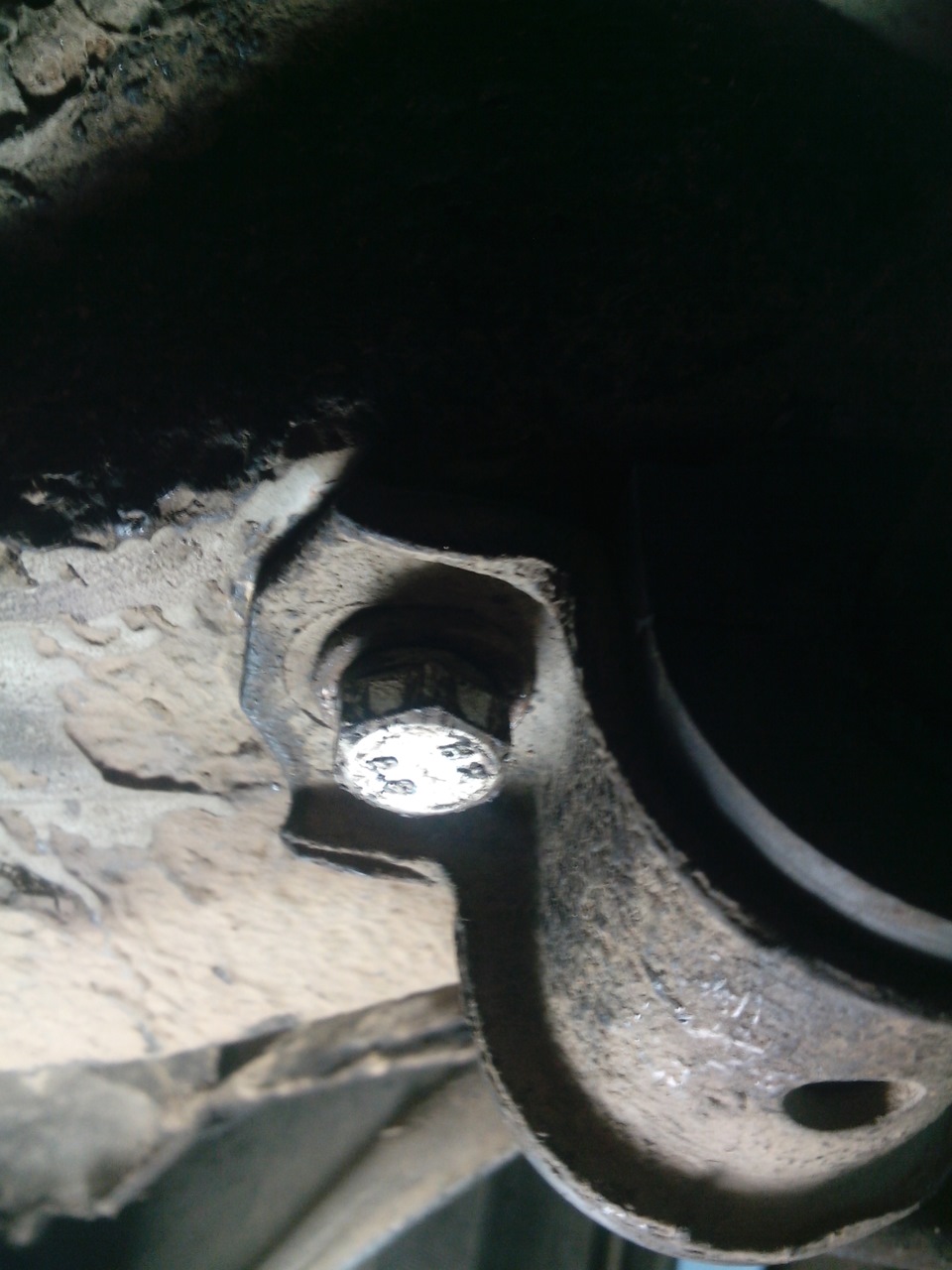

5. Берем болт M8х1.5 и контргайку
6. Закручиваем и получаем толщины лонжерона и шлябки болта хватит, чтоб хорошо держать стаб.
Каждая деталь автомобиля выполняет свою важную функцию. Стоимость детали может быть копеечной, но её выход из строя может повлечь за собой большие финансовые затраты, если вовремя не принять меры к её замене. Одним из таких элементов является пыльник рулевой рейки. Обычно он представляет собой резиновый гофрированный цилиндрический чехол, защищающий от попадания на неё грязи, влаги и пыли. Замена пыльника рулевой рейки обычно не является сложной операцией и её по силам выполнить любому автолюбителю, желающему сэкономить средства. Видео такой операции смотри в статье.
Замена пыльника рулевой рейки требует совсем немного инструментов. Скорее всего, можно будет обойтись отверткой и парой гаечных ключей. Также понадобится два новых пыльника и хомуты, для их крепления к рулевой рейке и тягам. Старые металлические хомуты могут проржаветь, и для надёжности их лучше заменить. В некоторых моделях авто, например, в Вазах, пыльник представляет собой чехол, который закрывает сразу и рулевую рейку и две рулевые тяги. В этом случае, понадобится не четыре хомута, а только два.
Отвертка будет нужна для откручивания винтов, стягивающих хомуты, а гаечные ключи для снятия рулевых тяг. Номера гаечных ключей для каждой модели автомобиля могут быть свои. А отвертка может иметь плоское жало или быть крестовой, в зависимости от того, какой винт используется на хомуте.
В том случает, если вместо металлического хомута используется пластиковая затяжка, для её разрезания понадобится острый нож.
Будет также нелишним небольшое количество вязкой смазки, например, солидола. Для чего она может понадобиться, будет указано ниже.
Полезным может оказаться просмотр видео, показывающий технологию замены пыльника именно для вашей модели автомобиля. Почему я рекомендую посмотреть видео? Хоть принцип замены для всех автомобилей один, могут быть нюансы, влияющие на качество и надежность дальнейшей службы элемента. Видео поможет разобраться в деталях и избежать ошибок.
Почему так важна целостность пыльника
Поскольку пыльник обычно является гофрированным резиновым чехлом, предохраняющим рулевую рейку от влаги и грязи, а резина имеет свойство стареть и терять прочность, то спустя некоторое время целостность пыльника может быть нарушена. Разрыв пыльника также может произойти в результате механического повреждения. В таком случае необходимо срочно поменять пришедший в негодность элемент.
Зачем нужно такая срочность? Ответ прост. Чтобы избежать в дальнейшем больших финансовых затрат, связанных с ремонтом или заменой большего количества элементов рулевого управления. Проще и дешевле поменять один или два пыльника, чем производить замену рулевой рейки и сопутствующих элементов, таких как прижимной поршень, пружина, подшипники и другие.
Влага и грязь, попавшие в разорванный пыльник однозначно приведут к коррозии и выходу из строя всех шарниров, а это обычно вызывает их обязательную замену.
Если влага доберется до червячного механизма рулевой рейки, то опять же коррозия может попросту «съесть» зубья этого механизма. Как результат начинает появляться люфт рулевого колеса , который будет только увеличиваться. Может подклинивать прижимной поршень червячного механизма. Также может полностью сгнить или лопнуть пружина этого поршня. Всё это может привести к потере управляемости автомобилем, что при движении по дороге вызовет аварию. Видео плачевных последствий также несложно найти в интернете.
Подготавливаем автомобиль
Подготовительные работы в нашем случае очень простые и заключаются в предоставлении удобного доступа для производства необходимых работ. На некоторых машинах придётся снять защиту двигателя, поддомкратить передок и снять колесо. На других, возможно, понадобится снятие генератора или аккумуляторной батареи. Если есть возможность поставить машину на яму или эстакаду, то это значительно облегчит задачу. Если же используется домкрат, то не забудьте поставить упоры под задние колеса, для предотвращения падения машины. Повреждения кузова и возможные травмы никому не нужны.
