В ВАЗ 2110 – 2112 есть одна нехорошая особенность, печка работает плохо, а точнее поток теплого воздуха слабо дует в ноги водителя, и на передние боковые стекла. По этой причине то и дело замерзают ноги, а окна запотевают. Но как говорят –из каждой ситуации всегда есть выход. Выходом будет переделка печки, а если быть точнее, то ее воздуховода.
Итак, начнем. Перед началом работ необходимо удостовериться, что печка работает хорошо, иначе придется ее ремонтировать. Если она работает исправно, то начинаем работу. Сперва нам необходимо будет снять торпеду и разобрать ее на части. Все элементы панели печки скручены болтами.
Есть 2 варианта решения задачи с плохим обдувом боковых стекол:
- 1-ый вариант это проложить гофрированный шланг для обдува стекол.

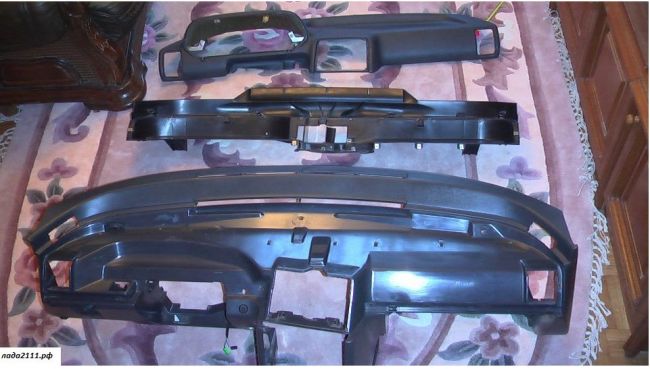

- 2-ой вариант – это проклеить все имеющиеся щели на торпеде.
Для лучшего обдува боковых стекол я выбрал 2-ой вариант. Предпосылкой этому выбору явилось то, что гофра хороша лишь при подогреве ног. В целом 2-ой вариант лучше первого, так что приступим к работе по проклейке всех швов и щелей воздуховодов. С помощью силикона проклеиваем щели меж нижней и верхней частями торпеды, а так же отверстия под крепления.
Дальше идем к доработке заслонки печи, которые направляют воздух в разные зоны. От завода заслонка прилегает к корпусу плохо, потому часть теплого воздуха пропадает, попадая в щели меж заслонкой и корпусом. Воздух начинает поступать в никуда, а если точнее, то циркулирует под панелью и не дает тепла.

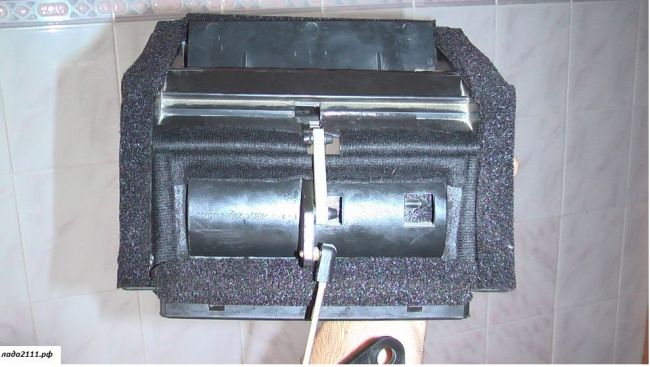

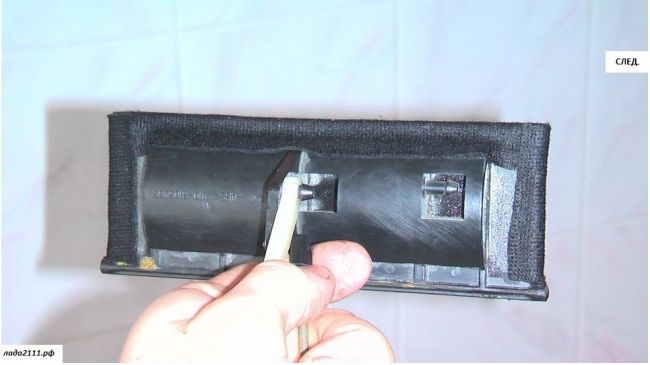

Приступим к демонтажу заслонки, снимаем заслонку и смотрим как все – таки Авто ВАЗ переживает за нас, заводской уплотнитель никак нельзя называть уплотнителем, он ничего не уплотняет, а лишь немножко прикрывает щели. После того, как уплотнитель будет снят, вы увидите щели.

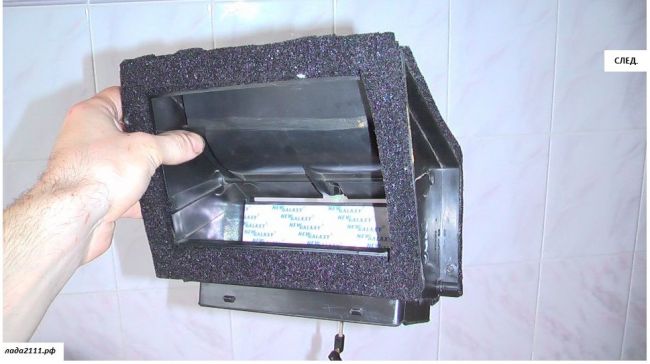

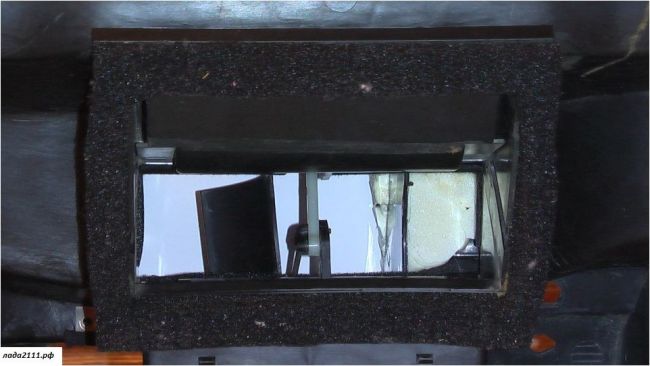

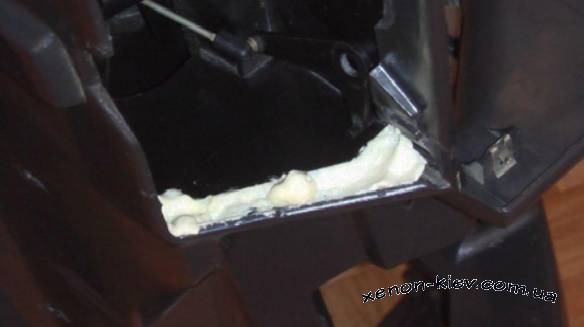

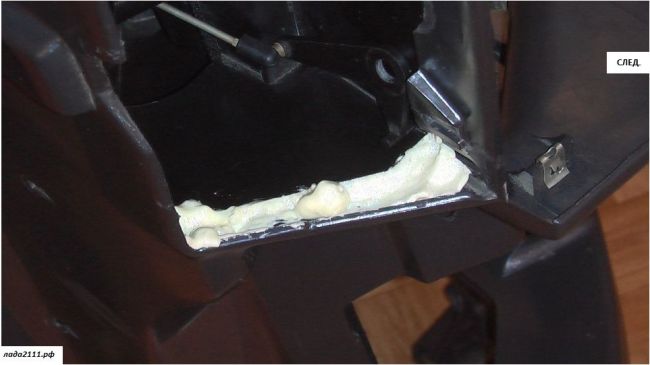

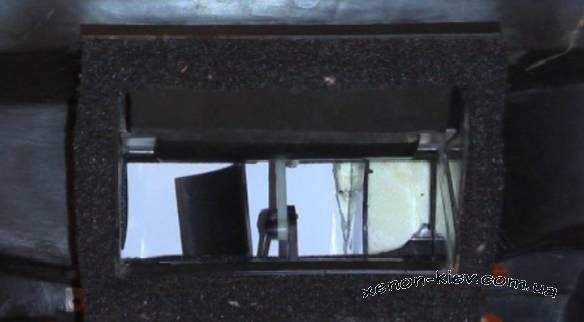

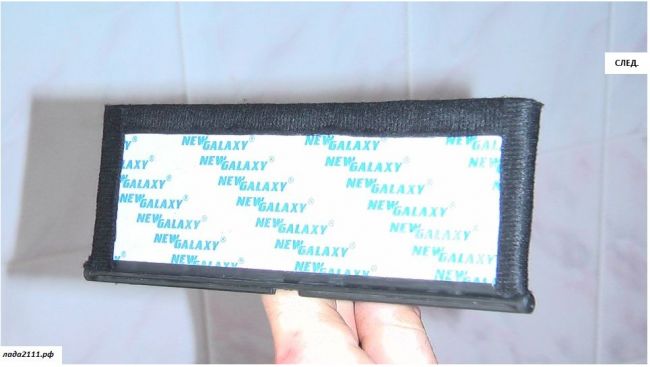

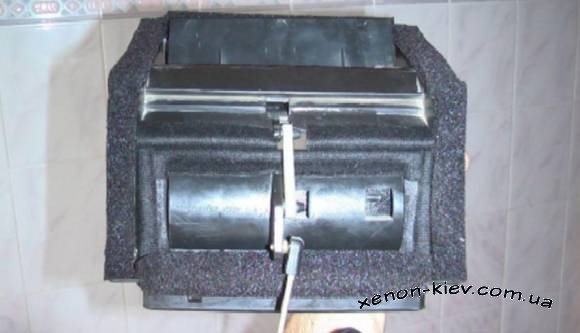

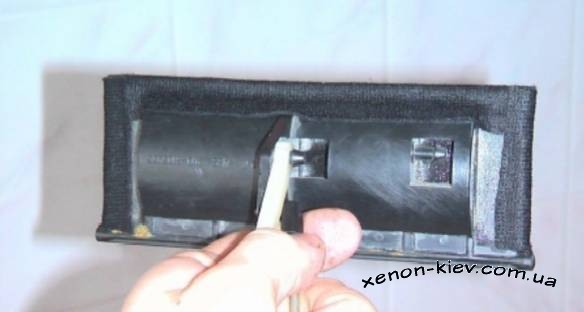

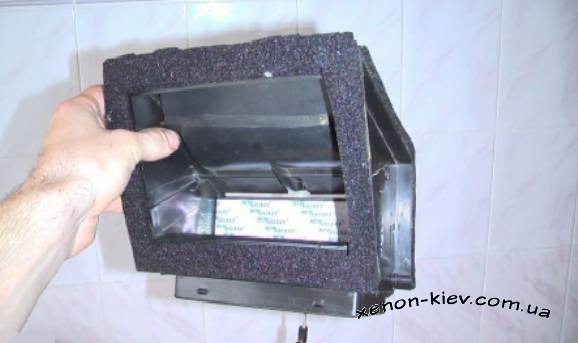

Используя утеплитель, я проклеил всю задвижку и убрал щели. Данная процедура хорошо подействует на поток, выходящий из заслонки, воздух не будет теряться в щели до выхода, а в полном объеме будет поступать в салон. Замес-то губы, на корпусе можно применять – Битопласт 10. Битопластом 10 – работаем тщательно, в некоторых местах необходимо будет проклеить в 2, а то и в три слоя, одним словом делаем на века.

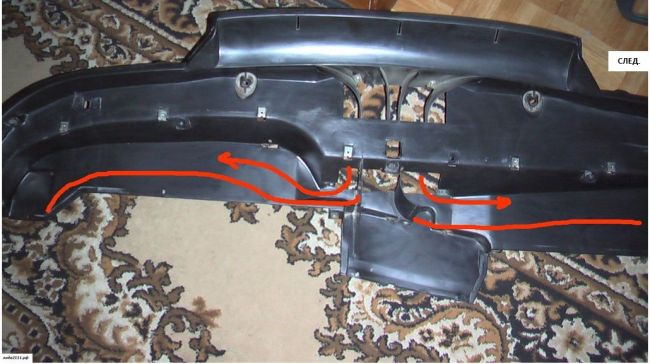

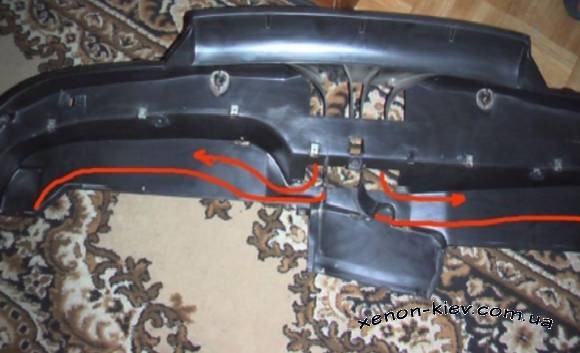

Больший процент поступающего воздуха пропадает в районе начала пути воздуха к стеклу водителя. Данная щель очень большая, потому я ее решил запенить монтажной пеной. Возможно кто-то и задастся вопросом, а не поскрипывает ли пена при езде, я отвечу – нет, испытано временем.
Из за этих щелей ветер в ноги дует плохо, потому что половина силы потока уходит в некуда. Я немножко подумал, и мне в голову пришла отличная мысль. Я решил применять гофрированную трубу. Эта труба вдвойне хороша, так как она доставит теплый воздух в начальном объеме, но к тому же занимает не много места при установке.

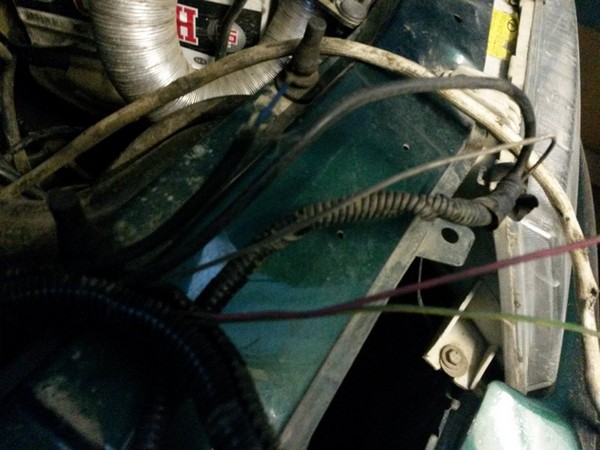

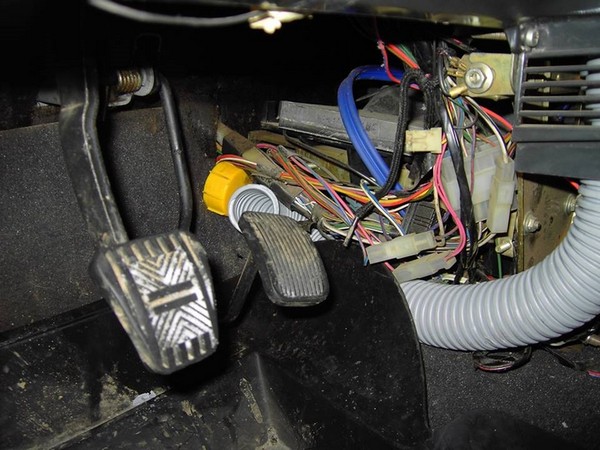

Маленький размер гофры позволит освободить место в куче проводов, это упростит доступ к проводам. Сделал я все так: штатный распределитель воздуха я убрал, а в оставшееся отверстие запихнул три гофры и залил все пеной.
Центральная гофра с гладкой поверхностью, внутри шланга, потому что если поставить шланг с ребристой поверхностью внутри, то при включении печь будет свистеть. Диаметр гофры должен быть 40 миллиметров не меньше, и не больше. Итак, что мы получим. Одна гофра идет к ногам водителя, вторая к ногам переднего пассажира, а 3-я уходит назад у ногам задних пассажиров. Дальше всю конструкцию ставим на место и наслаждаемся теплом. И так, не вкладывая большие средства, мы модернизировали печь и она греет салон лучше.
Печка на ВАЗ 2110 имеет ряд недостатков. К примеру, многие владельцы жалуются, что при дожде в автомобиле запотевают окна, при работе печка может не дуть в ноги или по бокам. Иначе говоря, ее эффективность оставляет желать лучшего. Но эта проблема решается, для этого требуется комплексный подход.
Материалы и инструменты для проведения работ:
- битопласт 10;
- пластиковая гофра (трубка);

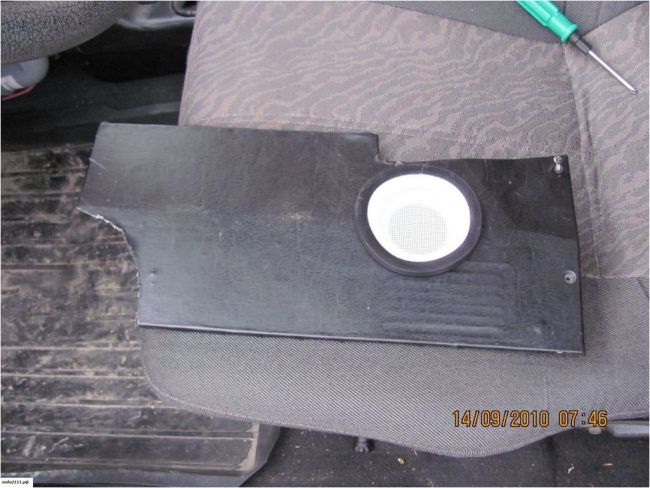

- решетка (автор взял из старых колонок);
- супер-клей;
- кусок канализационной трубы;
- режущий инструмент, отвертки, плоскогубцы, гаечные ключи и прочее.
Процесс доработки печки:
Шаг первый. Решаем проблему бокового обдува
Если печка плохо обдувает по бокам, то эта проблема решается двумя путями. Проще всего просто заклеить все щели, при этом эффективность обдува возрастет. Также можно проложить гофру, но по словам автора гофра позволит хорошо обдувать ноги передних и задних пассажиров, а для обдува боков она никого эффекта не даст. Поэтому эффективнее всего в данном случае будет герметизация.

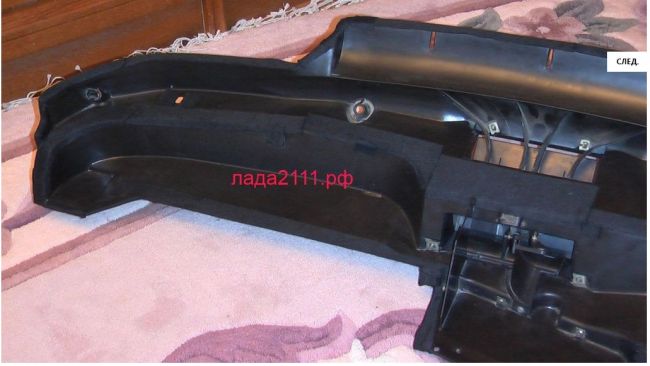

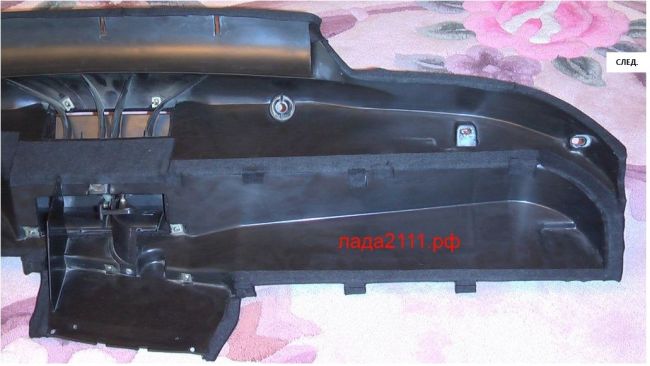

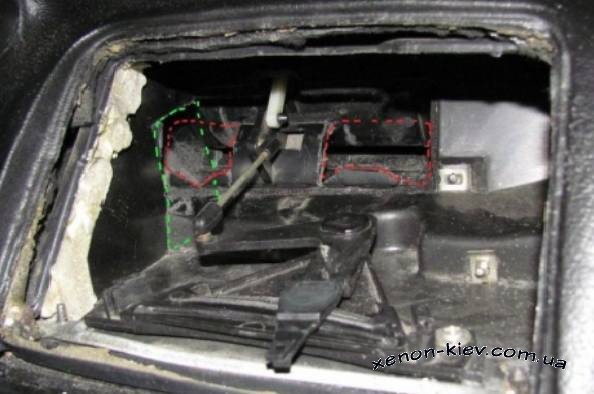

Для заклеивания щелей в панели используется антискрип (моделин). С помощью него нужно также герметизировать и отверстия под болты.
Шаг второй. Модернизируем заслонку печки
Благодаря заслонке идет направление воздуха на лобовое стекло, в ноги и лицо. Изначально эта заслонка прилегает не герметично и часть воздуха через щели идет туда, куда не нужно. С помощью моделина и двухстороннего скотча нужно заклеить задвижку и все щели. Корпус можно обклеить битопластом 10 вместо стандартной губки. В некоторых местах автор приклеил целых два слоя.
Чтобы заклеить большую щель, через которую теряется основной поток воздуха, можно использовать монтажную пену. По словам автора никаких скрипов она не вызывает.
Края у заслонки нужно выпилить, что конкретно выпиливать, можно увидеть на фото, обозначено красным цветом. Чтобы увеличить забор воздуха на боковое стекло водителя, нужно выпилить часть, обозначенную зеленым цветом.

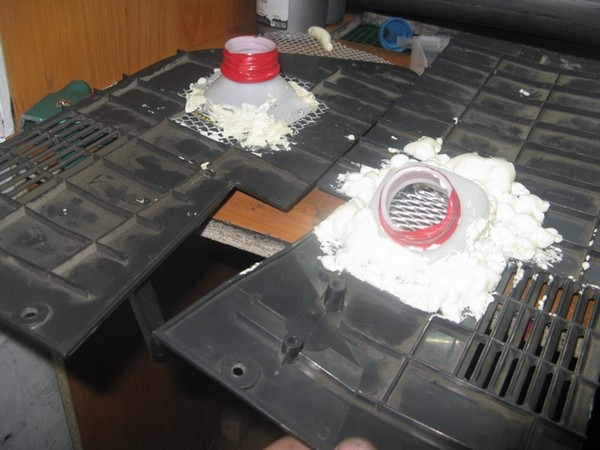

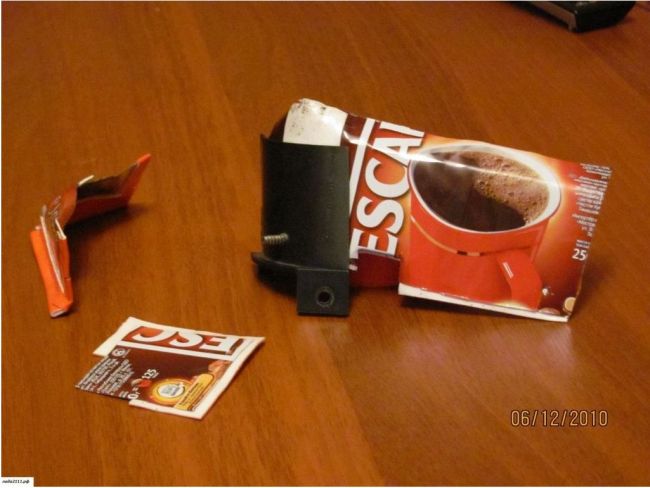

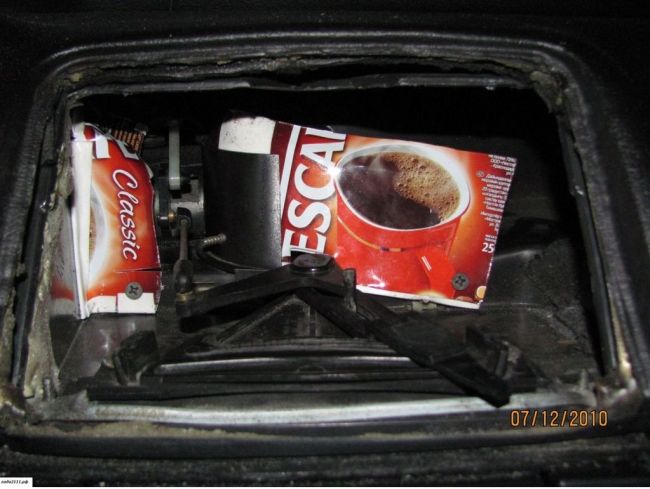

После этого понадобится банка из под кофе, из нее изготавливаются пластины и прикручиваются так, как указано на фото. Пластины нужно будет покрасить в черный цвет, так их не будет видно через решетку.
В итоге при включении обдува в лицо воздух идет на боковые стекла и только в лицо. При включении потока на лобовое стекло воздух идет только на лобовое стекло и никуда более. При включении заслонки в ноги воздух будет на 50% идти на боковые стекла, на 25% в ноги и на 25% на лобовое стекло.

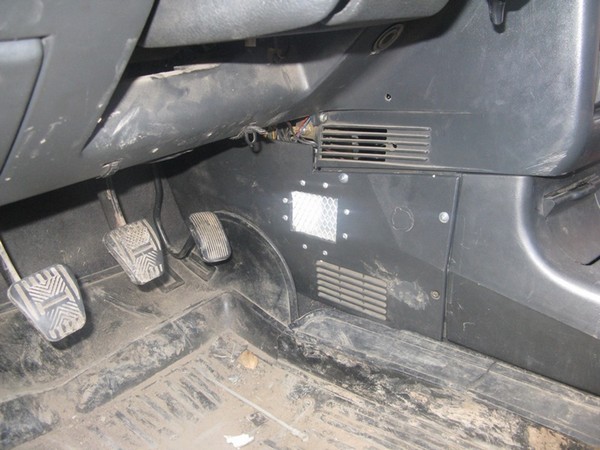

Шаг третий. Доработка обдува ног

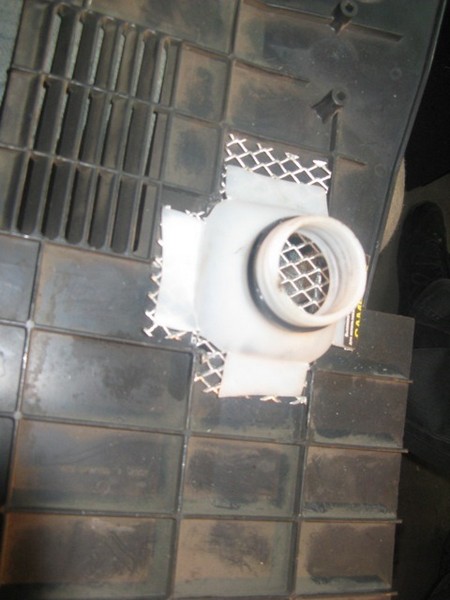

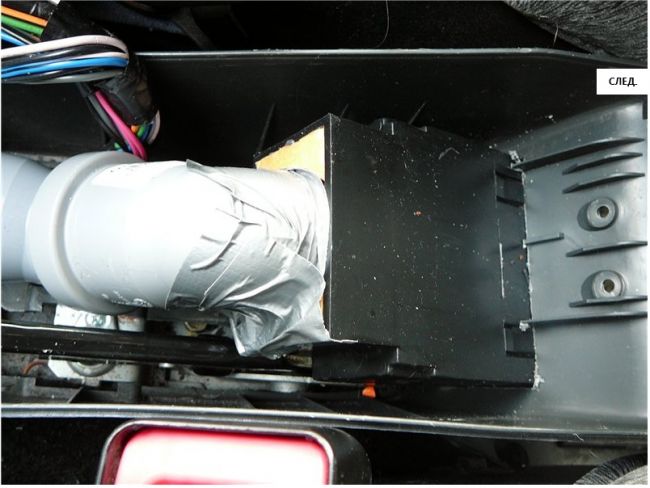

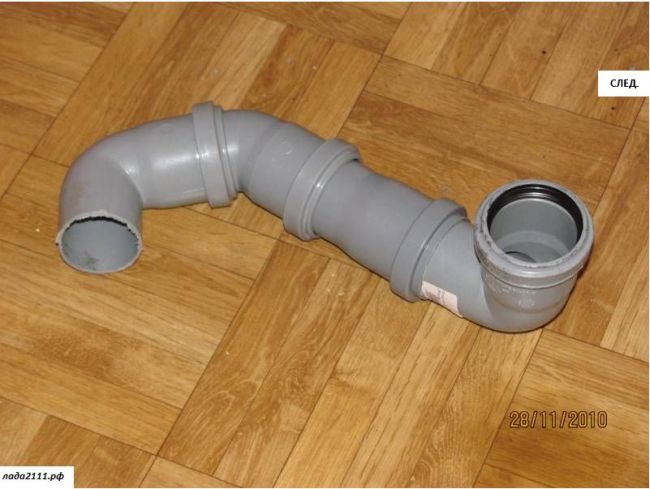

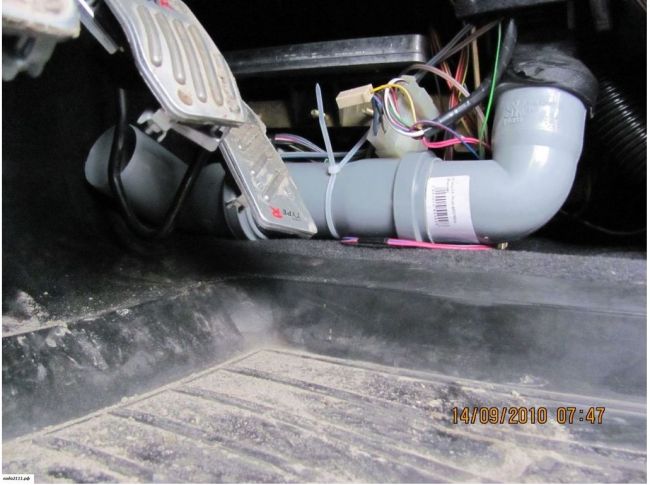

Чтобы доработать обдув ног будет необходимо найти кусок сантехнической трубы, с помощью нее можно подать воздух от печки в ноги. Для установки трубы в пластиковой стенке нужно вырезать отверстие. Чтобы закрыть трубу, можно использовать решетку от старых колонок.

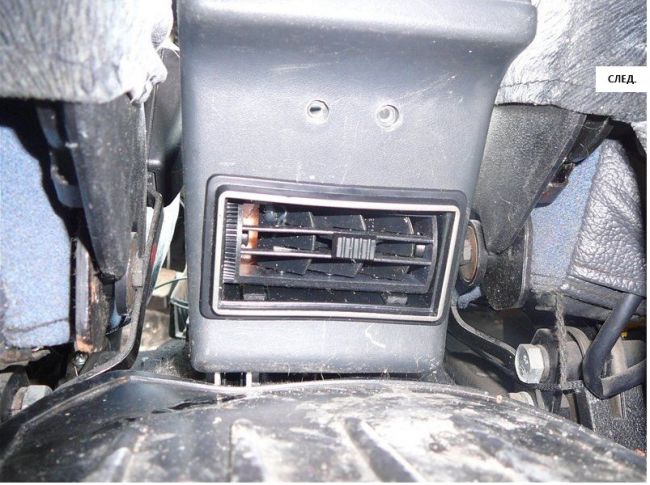

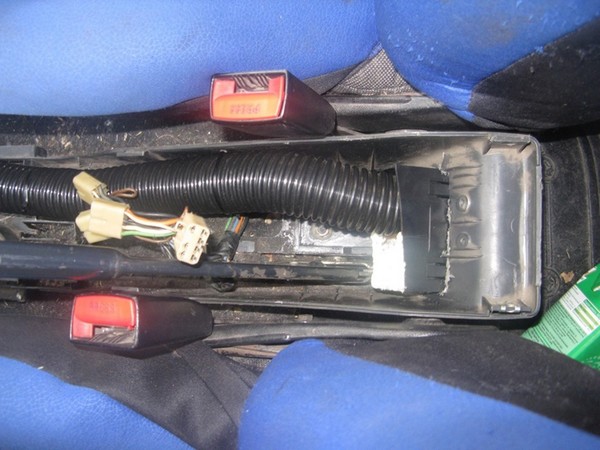

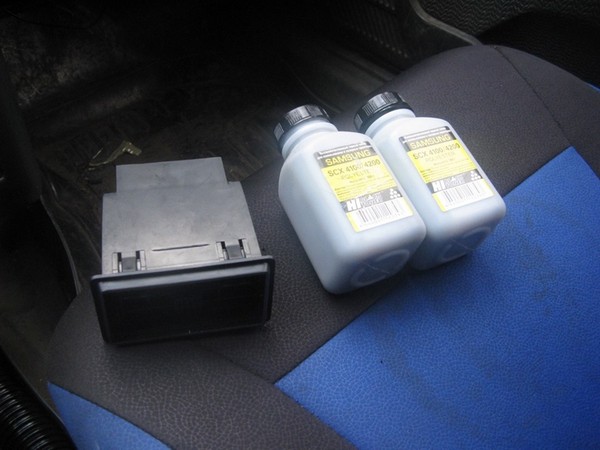

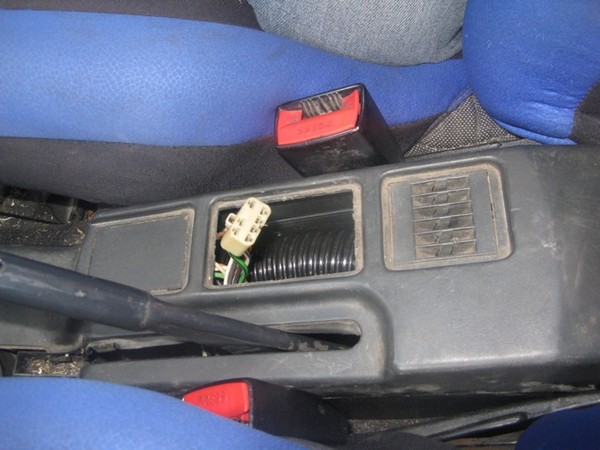

Чтобы обогревать ноги задних пассажиров, из пепельницы была выведена гофра.
Шаг четвертый. Доработка термостата
Чтобы печка работала эффективнее, стандартный 5-ти дырный термостат нужно заменить на 6-ти дырный. При установке такого термостата зимой температура охлаждающей жидкости не опускается ниже 90 градусов при работающем двигателе.
Шаг пятый. Доработка пароотводящей трубки
От печки к расширительному бачку идет пароотводящая трубка. Через нее теряется часть тепла. Чтобы решить эту проблему, трубку нужно передавить, но конечно не полностью, просвет в ней должен быть. Если подходить к процессу более профессионально, то здесь можно использовать жиклер. В итоге печка греет более равномерно на холостом ходу во время стоянки на светофорах или в пробках.
Такая модернизация будет актуальна для отопителей старого образца, в них охлаждающая жидкость сразу выходит из радиатора, не нагрев его. На новом радиаторе пароотводящая трубка находится в конце радиатора, что позволяет отдавать радиатору больше тепла.

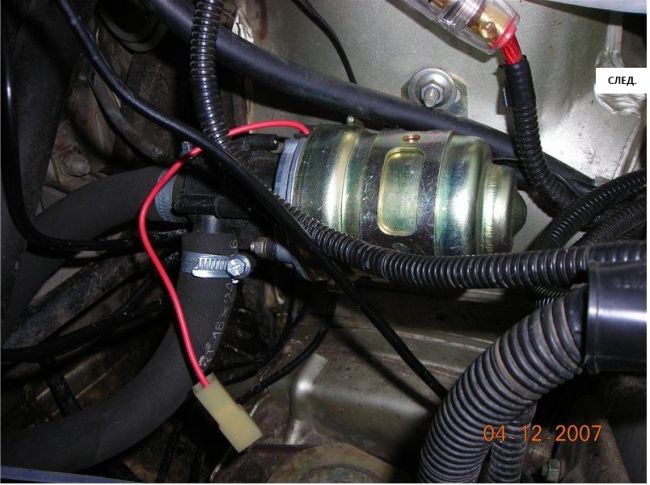

Шаг шестой. Установка дополнительной помпы
Если же печка даже при описанных выше доработках будет греть слабо, на автомобиль можно установить дополнительную помпу от Газели. Тогда она будет очень сильно греть в морозы даже при холостых оборотах двигателя. Дело в том, что при этом тосол будет циркулировать в печке быстрее и она будет отдавать столько же тепла на холостых, как и при езде.
Наконец, нужно провести хорошую теплоизоляцию автомобиля. Важно проверить все резинки, которые обеспечивают герметичность для дверей, стекол, педалей, ручки переключения передач и так далее. При движении автомобиль обдувается потоком воздуха и если в салоне есть щели, это приводит к сильной потере тепла.
Есть еще масса вариантов, как можно доработать печку, выше были описаны лишь основные способы решения этой проблемы. Если проблему так и не удается решить и в авто все равно холодно, можно всегда установить дополнительную печку или же электрический обогреватель.
Как правило, автовладельцы вспоминают о вышедшей из строя печке салона лишь после прихода холодов. Одним прекрасным прохладным утром вы пытаетесь обогреть автомобильный салон, а тепло не идет. Замерзать в автомобиле не хочется, а на СТО ехать очень дорого. Что же делать? В данном случае сэкономить ваш бюджет поможет самостоятельный ремонт системы отопления. Об этом далее в статье.
Система отопления автомобиля ВАЗ 2110 состоит из: блока электронного управления печки, работающего из салона, воздуховодов, которые отходят от печки, и блока отопителя, обеспечивающего обогрев салона.

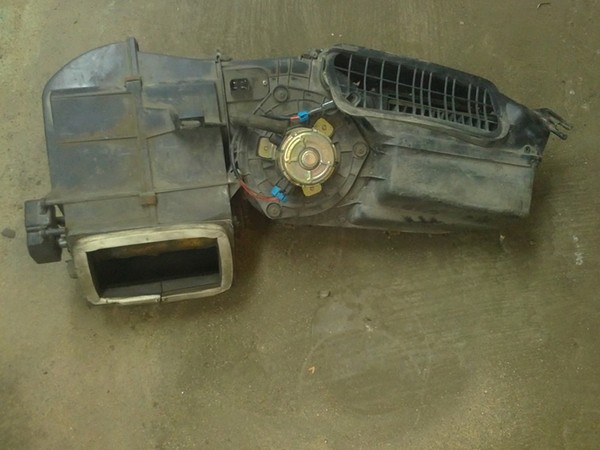

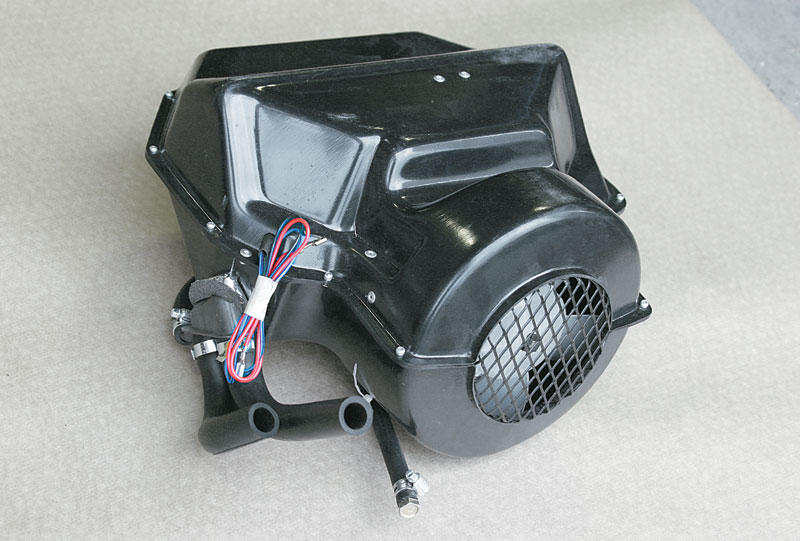

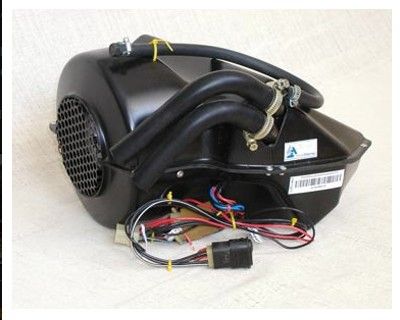

Блок отопителя представлен такими элементами:
Все элементы заключены в блоке с дополнительными штуцерами, щитками и клапанами. Весь этот агрегат одет в корпус и расположен в подкапотном пространстве ближе к приборной панели.

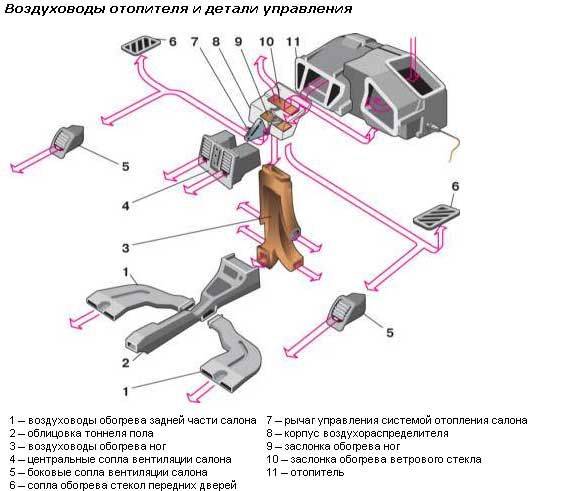

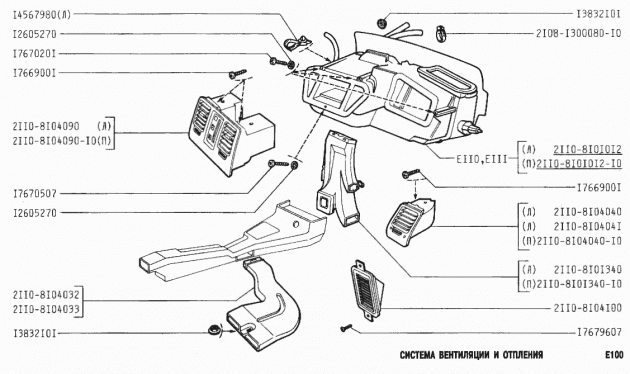

Воздуховоды ВАЗ 2110, устройство и зачем они нужны
Воздуховоды обеспечивают:
- Вентиляцию салона посредством центральных сопел.
- Воздухораспределитель отвечает за подачу тепла либо обычного воздуха с целью вентиляции.
- Для обогрева ног есть целая система, которая состоит из пяти сопел.
- На заднюю часть автомобильного салона направлены два воздуховода.
- Два боковых воздуховода отвечают за обогрев боковых стекол, а также частично салона, что обеспечивает лучшее отопление.
- Также есть 2 сопла для вентиляции.
Блок электронного управления печи
В блок электронного управления включены:

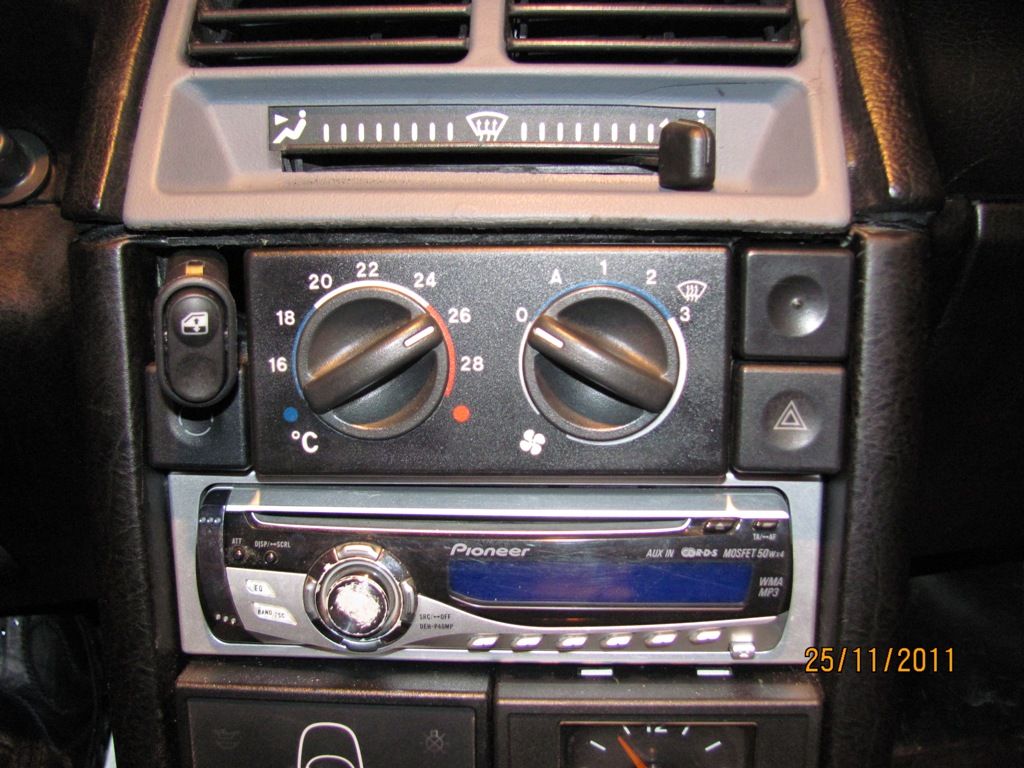

- Ручка контроллера. Данное устройство дает возможность задавать в салоне температуру, которую выдает блок печки. Ручка контроллера выставляет температуру воздуха, которая соответствует той, что за бортом, и включается посредством поворота ручки (до 30 градусов по Цельсию). Данную деталь, как правило, называют контроллером САУО.
- Датчик температуры контролирует включение печки, когда температура воздуха в салоне уменьшается на 2 градуса против заданной. Датчик имеет микровентилятор, и когда ручка управления расположена в позиции А, в блоке печки включается микромоторчик, после чего начинает работать заслонка, которая обеспечивает правильное отопление. Поэтому, перед ремонтом системы отопления, нужно проверить работу данного датчика. Он находится возле лампы отопления на потолке. Поскольку его ремонт не предусмотрен, при поломке данное устройство нужно сразу же заменить.

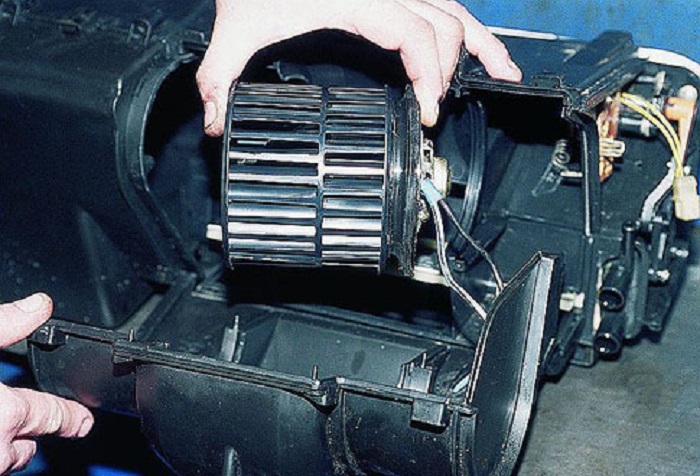

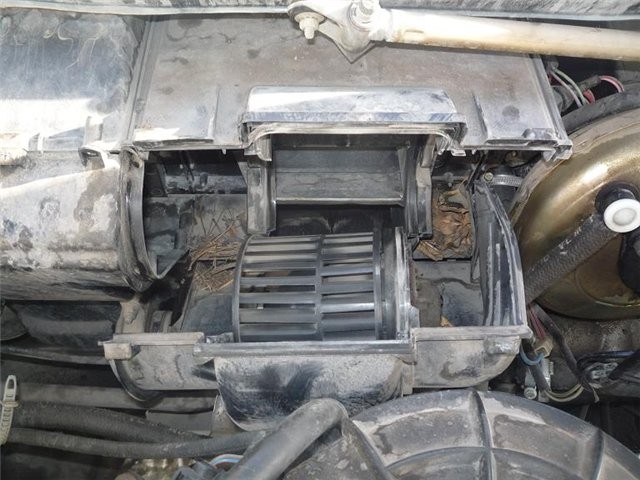

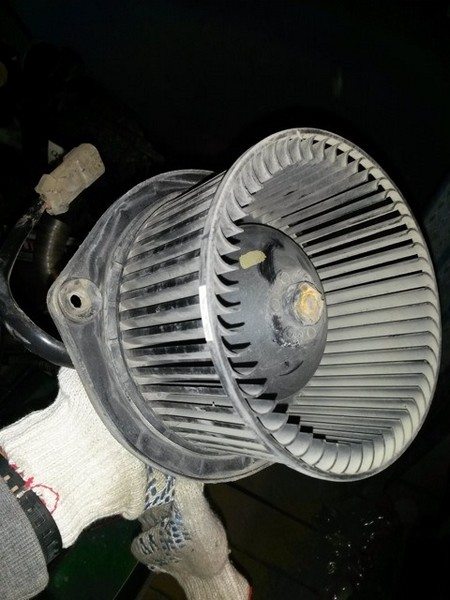

Вентилятор печки.
Печка 2110, чем печь нового образца отличается от старой печи
- Основное отличие новой печки от печки старого образца — в конструкции радиатора. Поэтому, если при осуществлении ремонта системы отопления вы решите установить радиатор нового образца, следует учесть некоторые нюансы.
- Помимо этого, контроллер САУО также имеет определенные отличия. Так, 4 и 5 позиционные контролеры, выпущенные до осени 2003 года, уже убрали с производства и они не подойдут на новые модели отопителя.
- Также отличаются микроредукторы, выпущенные до сентября 2003 года. Главное отличие — резисторы, поэтому необходимо обратить внимание на то, взаимозаменяем ли резистор в купленной вами модели ММР.
Причины неисправности печи
- Не регулируется температура печки. Причину нужно искать в блоке управления либо в заслонке.
- Не работает потолочный датчик.
- Печка не работает, в салон поступает лишь холодный воздух.
- Плохо поступает горячий воздух к боковым стеклам и/или к ногам.
- Уровень охлаждающей жидкости падает, что может происходить как явно (когда течет с патрубков или радиатора), так и скрытно.
- Печка работает, однако сильно шумит.
Если не регулируется температура причины и как устранить
Если отрегулировать температуру воздуха, который поступает в салон, не удается, возможно, неисправность кроется в датчике температуры, расположенном на потолке, возле плафона. Для его проверки, поверните регулятор до упора вправо, после чего поднесите руки к потоку воздуха, который поступает из системы отопления. Если тепло идет вне зависимости от того, в каком положении регулятор (в красной части), то дело не в датчике. Но, если воздух идет лишь в том случае, когда регулятор расположен в позиции максимального нагрева, его необходимо заменить (либо требует замены сам регулятор).

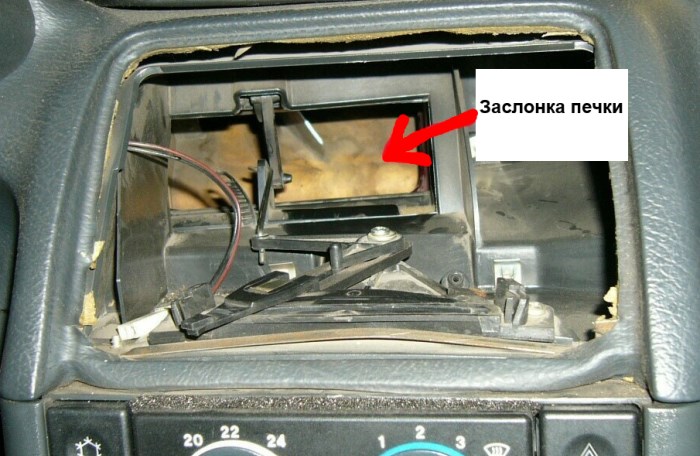

Также нужно проверить состояние заслонки. К ней подбираются посредством отсека мотора — нужно снять центральные дефлекторы и сдвинуть рукой заслонку. Если приходится ее снимать, лучше заменить пластиковую, которая идет штатно, на алюминиевую, поскольку она не так быстро зависает и деформируется.
Отопитель неисправен, причины и как устранить

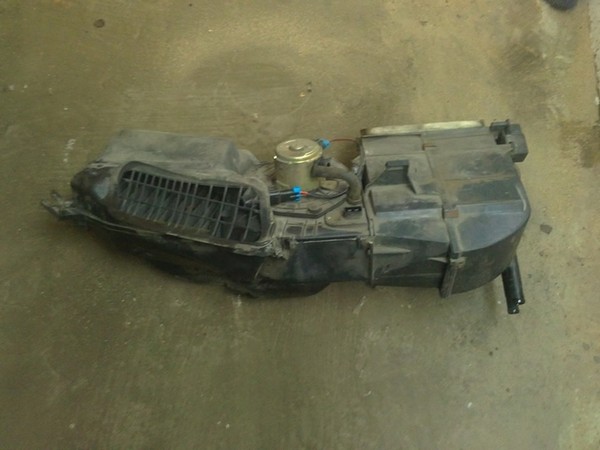

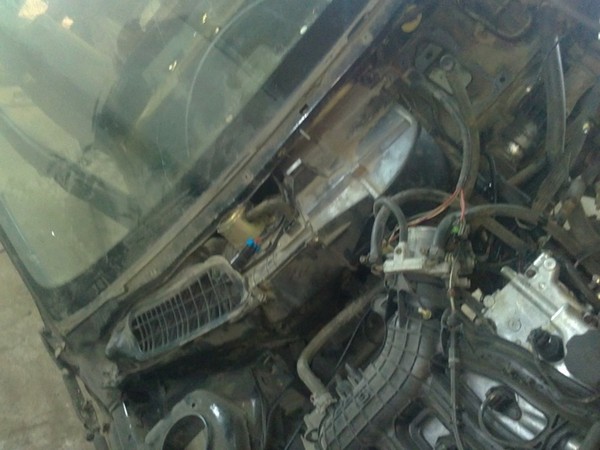

Если отопитель «износился», его необходимо заменить. В таком случае мастера рекомендуют следующие модели: «2112-01» и «2112-02». Они идеально подходят для автомобиля ВАЗ 2110 и отличаются тем, что в комплектацию второго входит воздушный фильтр.

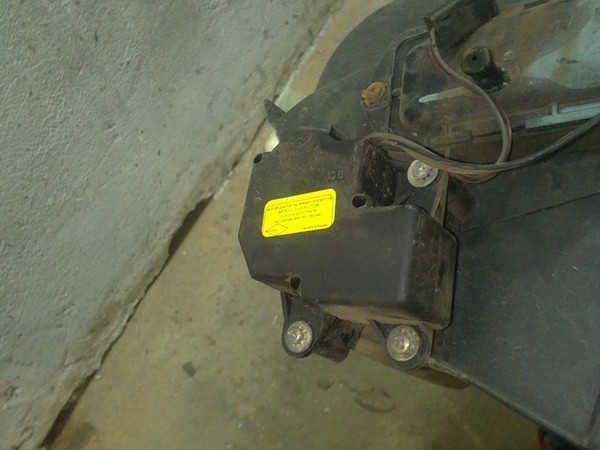

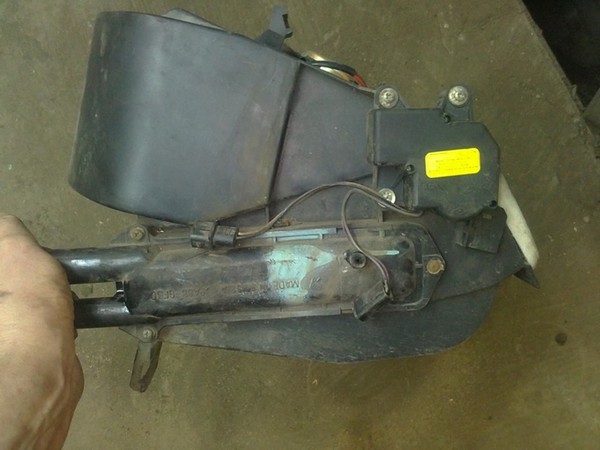

Моторедуктор неисправен, как заменить моторедуктор, пошаговая инструкция

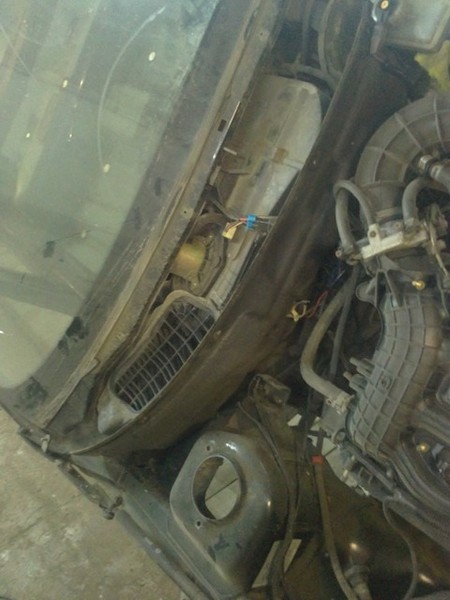

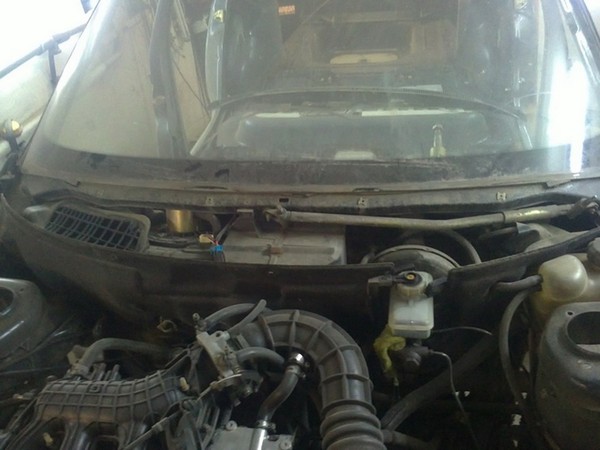

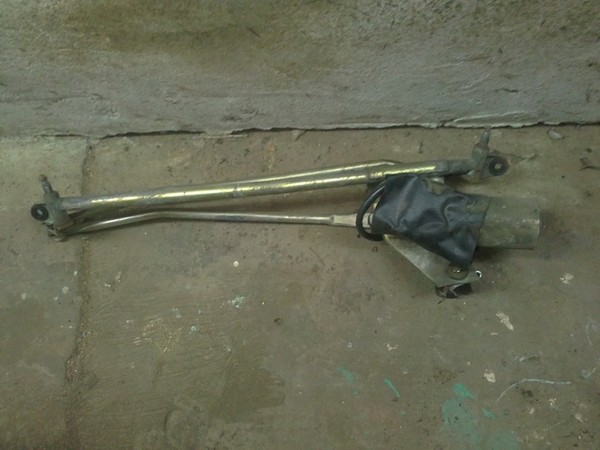

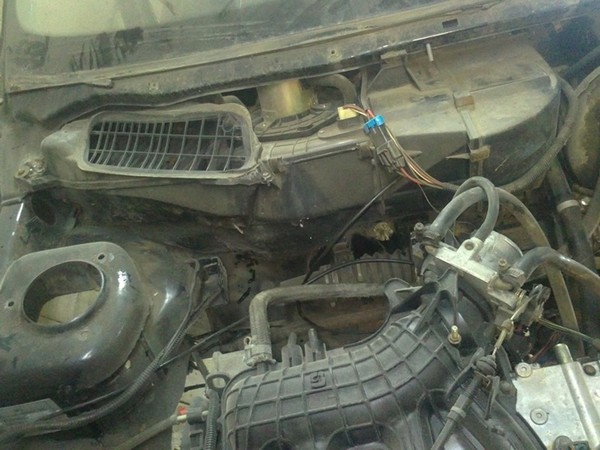

- Демонтируем дворники.

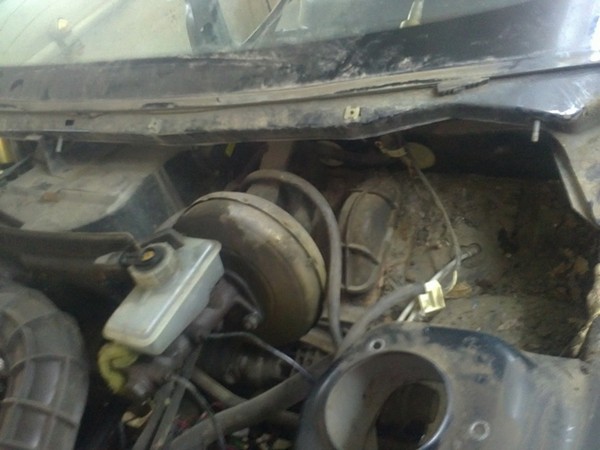

- Снимаем жабо.
- С помощью короткой крестовой отвертки откручиваем три самореза, которые крепят редуктор.
- Отстегиваем провода.
- Ставим новый моторедуктор на место старого, для чего следует попросить помощника переключать положения регулятора, пока вы монтируете данную деталь.
- Устанавливаем жабо и дворники обратно.
Доработка ВАЗ 2110, модернизация воздушного потока, если горячий воздух плохо поступает на боковые стекла и ноги, пошагово
Такая проблема довольно распространена на автомобилях ВАЗ 2110 — к стеклам и ногам плохо поступает тепло, хотя с отопителя оно идет нормально.
Решение данной проблемы лишь в модернизации воздуховодов и, помимо этого, в устранении щелей в каналах и самом салоне. Хотя данная работа довольно сложная, если осуществить ее качественно, можно на многие годы забыть о замерзших боковых стеклах и ногах. Конечно, при условии, что сам отопитель исправен.
Помимо этого, многие монтируют предпусковые обогреватели, что дает возможность быстрее прогреть салон автомобиля.
Советы профи: правила пользования отопителем, чтобы он служил долго
- Регулярно проверяйте уровень охлаждающей жидкости.
- Используйте лишь качественную охлаждающую жидкость.
- Следите за датчиком температуры тосола — не доводите до того, чтобы стрелка находилась на красном секторе.
- Никогда не используйте воду, так как ее температура кипения ниже, чем у тосола. Кроме того, вода приводит к быстрой коррозии элементов системы охлаждения.
Отопительная система автомобиля является необходимым элементом для наших суровых зим. Печка ВАЗ 2110 позволяет достаточно хорошо нагреть салон, чтобы не замерзнуть. Как показывает практика, надежность работы отопления отечественных автомобилей не может в полной мере удовлетворить требованиям автолюбителей. Она отказывает в самый неподходящий момент, когда за окном холод. Печка ВАЗ 2110 относится к таким устройствам, и поэтому умение отремонтировать ее самостоятельно помогает в сложной ситуации.
Особенности конструкции
Система отопления ВАЗ состоит из самого источника тепла (печки), системы распределения тепла по салону и системы управления. Система отопления и распределения тепла совмещена с системой вентиляции салона. Управление потоком тепла производится воздушной заслонкой (в старых конструкциях использовался кран). Воздух, который подается в салон, подогревается, проходя через радиатор печки ВАЗ 2110, и распределяется по распределительной системе.
Большая часть потока нацеливается на лобовое стекло и боковые стекла, через дефлекторы, снабженные заслонками, а также в центр салона. Другой поток направляется к ногам водителя и рядом сидящего пассажира (через две пары дефлекторов, размещенных на уровне пола и уровне колен человека), а также через тоннель на полу и два воздухоотвода под передними сидениями к заднему сидению, на уровне пола.

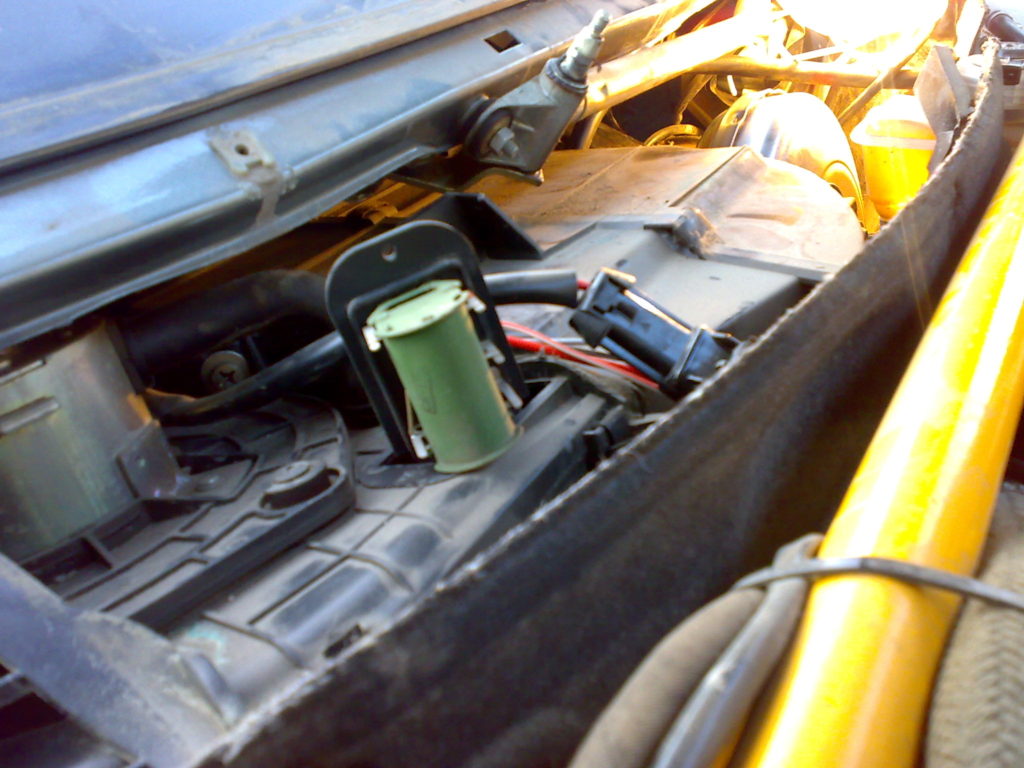

Вентилятор печки ВАЗ обеспечивает три режима: низкую и среднюю скорость и автоматический выбор скорости (по сигналу блока управления). Электродвигатель печного вентилятора — коллекторный, постоянного тока. Потребляемый ток при наибольшей скорости вращения — 14 А. Установка режима скорости электродвигателя производится путем изменения его подключения к аккумулятору автомобиля, напрямую (максимальная скорость) или через дополнительное сопротивление.
Этот резистор имеет изменяемое сопротивление 0,23 Ом и 0,82 Ом. Если в цепь подключается наибольшее сопротивление, то вентилятор вращается с низкой скоростью, а если меньшее (0,23 Ом) — то со средней скоростью. При ремонте печки ВАЗ 2110 не рекомендуется снимать лопасти вентилятора с вала электродвигателя: это может привести к нарушению балансировки. Электродвигатель ремонту не подлежит (кроме зачистки контактов коллектора), при выходе из строя его целесообразно заменять вместе с лопастями вентилятора.
Блок, отвечающий за температуру
Радиатор печки ВАЗ располагается ниже приборной панели и имеет пластиковый кожух. Он содержит два пластиковых бачка (один из них, левый, имеет штуцер для отвода пара) и два ряда алюминиевых трубок с пластинами. В зависимости от того как расположены заслонки, через радиатор пропускается изменяемый поток забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вовсе), а остальной воздух направляется в воздухоотводы, минует радиатор. Печка ВАЗ 2110 нового образца управляется сигналами, поступающими от электронного блока.
Блок получает информацию о температуре в салоне от датчика, размещенного на потолке и снабженного микровентилятором. При необходимости блок может задействовать микродвигатель, управляющий заслонками отопителя. Электрический микродвигатель имеет датчик положения заслонки печки (кольцевой резистор).
Информация от этого датчика направляется в блок управления, который выключает микродвигатель, если заслонка займет заданную позицию. Система отопления ВАЗ нового образца имеет автоматический режим (положение «А»), в котором блок управления обеспечивает, помимо контроля за редуктором двигателя, еще и контроль вращения вентилятора.
Причины ремонта и устранение неисправностей
Обычно неисправности печки выявляются при наступлении сезона отопления, хотя профилактику следует проводить в теплое время года. С наступлением зимы водители начинают замечать, что система отопления ВАЗ 2110 плохо работает или совсем не желает работать. Можно выделить несколько видов неисправностей, при которых потребуется ремонт печки:
- Температура отопителя не поддается регулировке.
- Неисправности заслонок или редуктора.
- Протечка жидкости в радиаторе.
- Поломка потолочного датчика температуры.
- Выход из строя блока управления.
Часто отопитель ВАЗ 2110 греет плохо из-за своего радиатора. Следовательно, надо проверить, горячий ли радиатор. При необходимости производится его замена. Сложности с обогревом могут появиться по причине отсутствия жидкости в системе охлаждения двигателя автомобиля. В первую очередь следует замерить уровень жидкости. Чтобы проверить, в каком состоянии находится печка ВАЗ, придется снять центральные дефлекторы. Для этого отгибаются усики и сдвигается заслонка. Установка, замена или модернизация печки ВАЗ потребуют использования такого инструмента, как:
- отвертка;
- плоскогубцы;
- пинцет;
- набор торцевых и гаечных ключей;
- ножницы;
- молоток;
- киянка;
- зубило;
- штангенциркуль.
Когда температуру в салоне не удается контролировать, причинами могут стать отклонения в работе блока управления или неисправность заслонки. Если виной всему стал контроллер печки, то не проходит команда на выдвижение заслоночного элемента. Надо сразу же проверить датчик температуры, размещенный на потолке.
Проверку можно провести неоднократным изменением положения рычага установки температуры. Прогрев потока воздуха можно проанализировать тактильным методом — путем определения работоспособности датчика в крайнем расположении ручки.

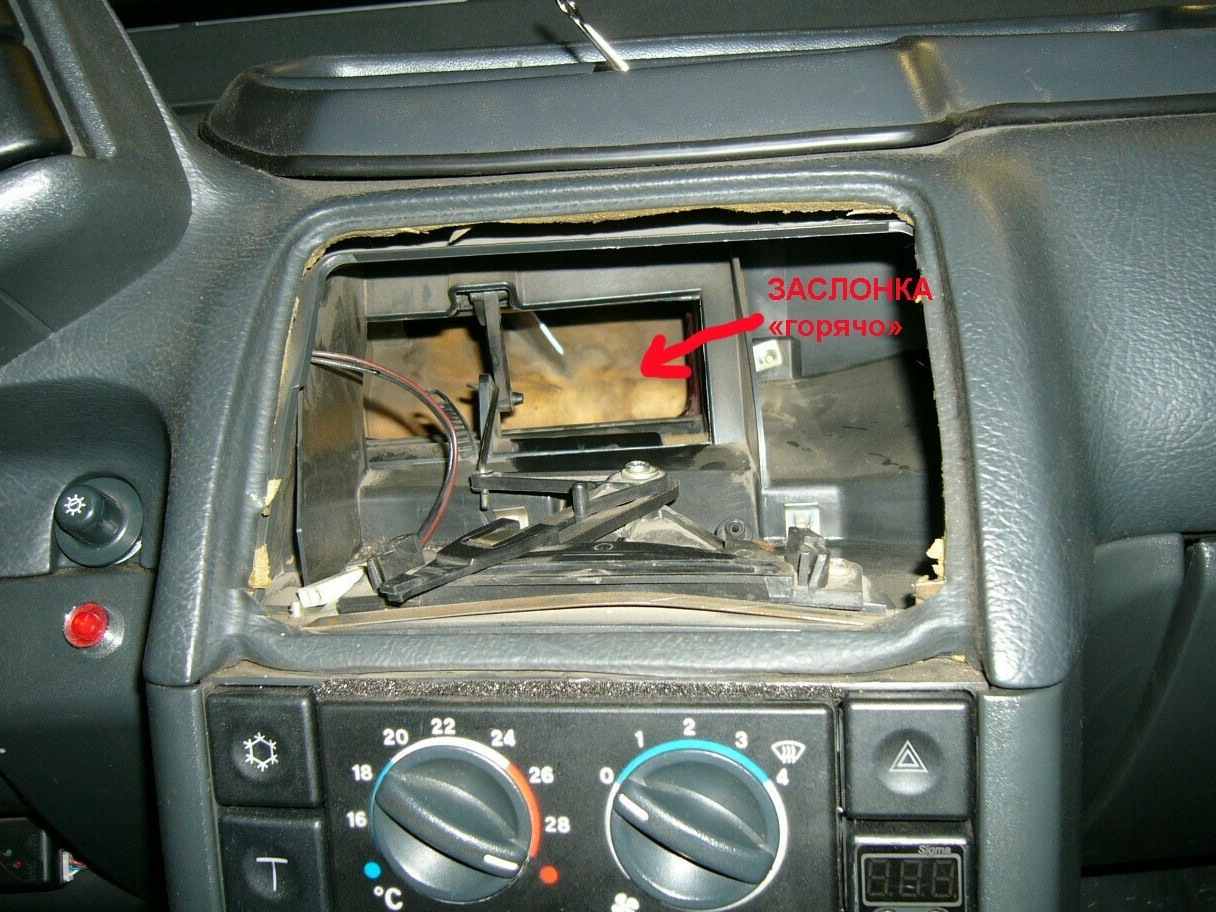

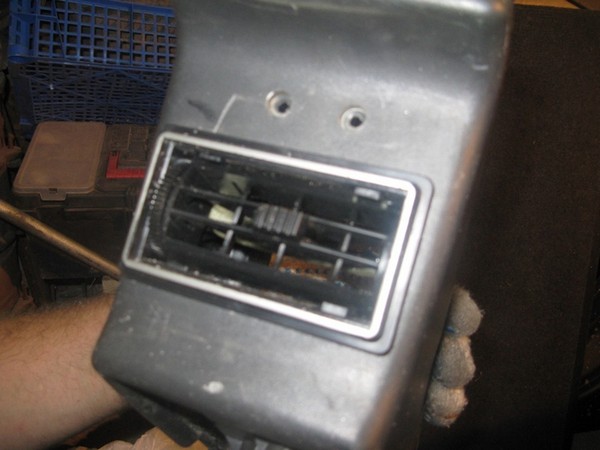

Для проверки самой печки придется извлечь центральные дефлекторы. Доступ к заслонке возникает через отсек двигателя. Модернизация печки ВАЗ в этом случае — это замена старой заслонки на алюминиевую взамен пластиковой. Наибольший объем усилий потребуется, когда нужна замена радиатора печки, так как должна быть снята вся система отопления ВАЗ.
В случае если вентилятор выдает только холодный воздух, можно считать, что неисправна печка; причем с вероятностью 90% виноват моторедуктор, и поможет только его замена. Система отопления ВАЗ при этом ремонтируется в следующем порядке:
- Демонтируются дворники.
- Жабо отстраняется в сторону.
- Выкручиваются три крепежных шурупа.
- Отодвигаются провода.
- Извлекается старый и устанавливается новый моторедуктор.
- Производится сборка в обратном порядке.

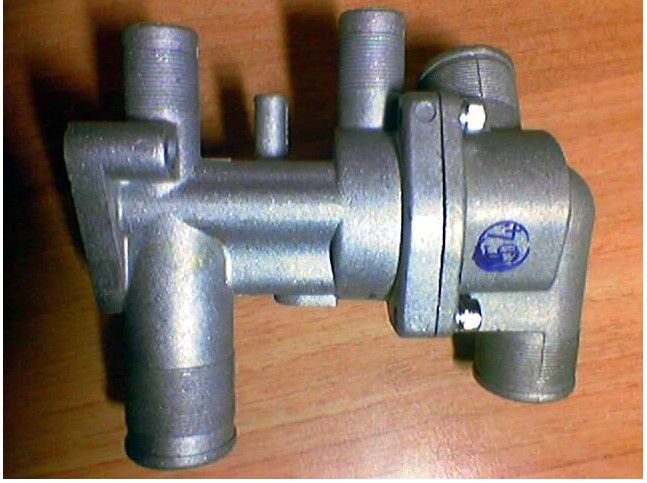

Очередным этапом подготовки к зиме, стало - замена термостата ВАЗ 2110 на термостат от Гранты.
Прежде всего - вопрос зачем?
Вся фишка термостата 2190 в том, что он способен полностью перекрывать "большой круг" соответственно ОЖ прогревается намного быстрее (и зимой намного теплее). Температура ДВС с ним намного стабильнее и держится в районе 85-90гр.
Получается, что:
1. С термостатом от Гранты в салоне теплее, т.к. печка подключена последовательно, а не параллельно, как в случае с пяти или шестидырочным дермостатом
2. Производительность печки не зависит от оборотов помпы
3. Мы не греем антифриз в расширительном бачке (подключен через тройник вместе с выходом печки к обратной трубе)
4. Мы не греем антифриз в радиаторе (перекрыт верхний патрубок радиатора, все что достается радиатору - достается с обратной трубы через нижний патрубок)
Имеем:
1. Значительно более быстрый прогрев, особенно в движении
2. Тепло в салоне
3. Более стабильный температурный режим - пробки, использование печки, набег холодного потока воздуха
4. Быстрое переключение на газ - обогрев газового редуктора в контуре идет сразу после двигателя, обогрев редуктора и печка соединены последовательно
Нужно ли это? Я считаю да. А раз да - значит делаем.

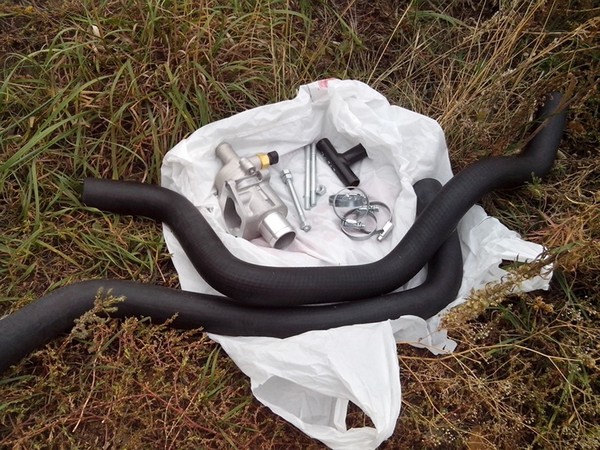

0:713Что нам потребуется:
1. Термостат 2190 BEHR (артикул 21900-1306010-00) - 600 руб.
2. Прокладка термостата - 10 руб.
3. Шпилька M8 80мм (корпуса р/в классика, Нива), 2 шт. - 24 руб.
4. Шайба M8*20*2 мм плоская (под саморез крыла), 4 шт. - 20 руб.
5. Датчик указателя температуры охлаждающей жидкости ТМ 106 старого образца - 90 руб. (Обязательно СТАРОГО ОБРАЗЦА!)
6. Тройник системы охлаждения (старого образца) ВАЗ 2110 - 30 руб.
7. Патрубок радиатора 2190 нижний - 550 руб.

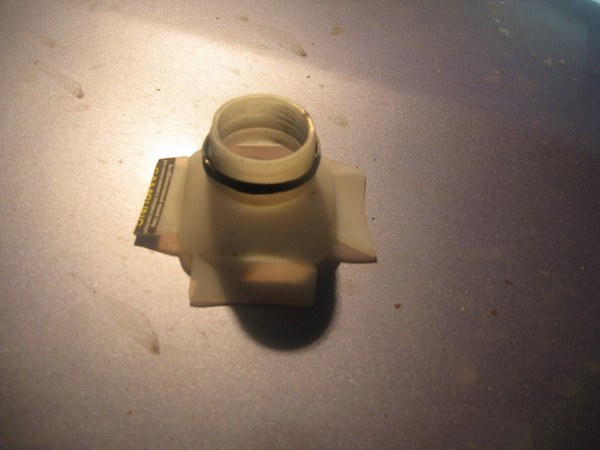

8. Переходник печки ГАЗ-3302 (пластмас. 20 мм) - 30 руб.
9. Переходник печки угловой 20 мм (металлический) - 50 руб.
10. Антифриз тот же что и залит у Вас. Литров 6…
11. Герметик серый ABRO и хомуты. Сами прикиньте, какого размера понадобятся и купите с запасом.

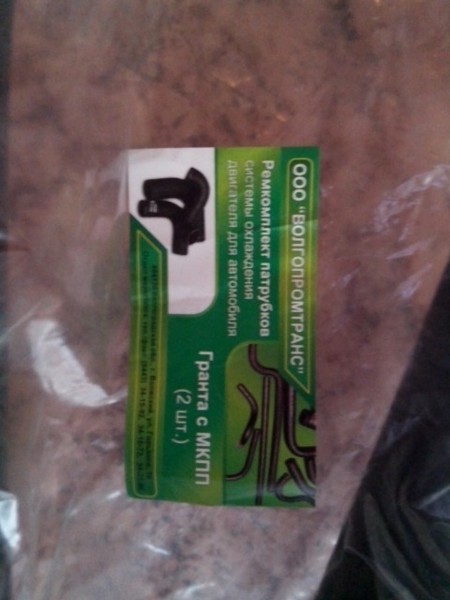

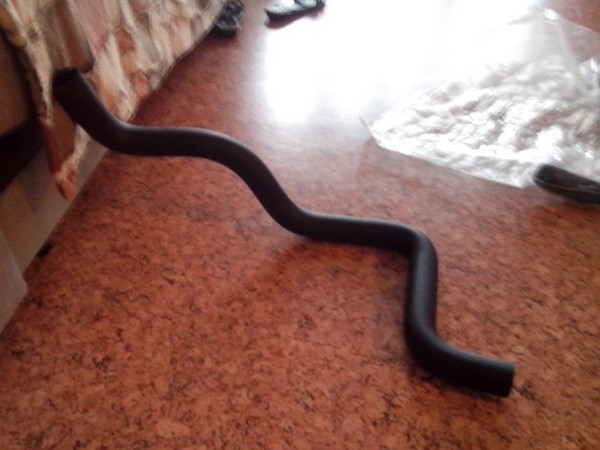

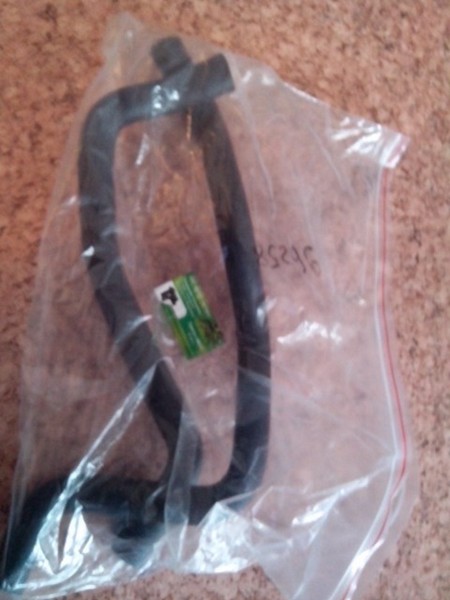

Отдельно остановимся на патрубке радиатора 2190 нижнем.
3:1112Для сведения: Патрубки на Гранту продаются ТОЛЬКО в паре, и стоят дорого. На авторынке оригинальные патрубки стоят - 2000 р! Комплект. Отдельно я не нашёл, где только не искал. Да и вообще, на текущий момент - патрубки на Гранту в продаже - большая редкость.
Слава богу, в Би-Би поступили аналоги по 500 р. за комплект. И это по сравнению с другими ценами - цена сказочная. Поэтому берём не задумываясь. Дешевле не найдёте.
Выглядят они так:
3:1908
Теперь вроде всё куплено. И можно приступать к работе - но НЕ СПЕШИТЕ!
Я поспешил, не полностью изучил вопрос, и оказалось зря.
Хочу обратить момент, на который Вы возможно внимание УЖЕ не обратили. А конкретно, цитирую - "Температура ДВС с ним намного стабильнее и держится в районе 85-90гр". Реально на моём двигателе в движении она держится где-то на уровне 82-83 градусов, что на 10 градусов ниже нормы. Нет, печка греет хорошо, в машине жарко. Однако, теоретически для двигателя это не есть хорошо, и компьютер пытается компенсировать недостаток температуры, увеличивая расход топлива. Да незначительно - но на пол-литра где-то увеличит.

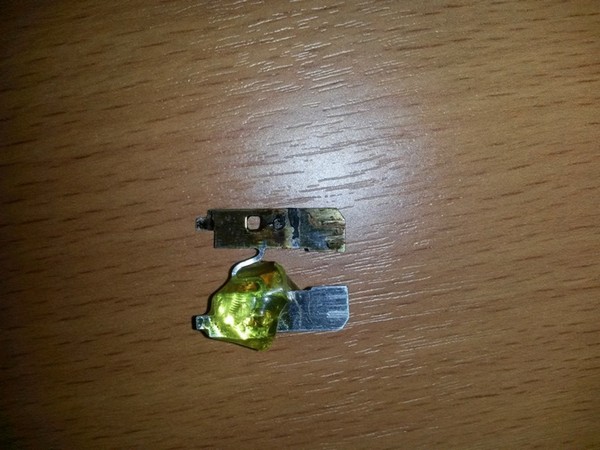

Какой выход? А выход в доработке термостата.
Итак, если термостат доработан, или Вы его решили не дорабатывать - тогда можно начинать работу.
6:179

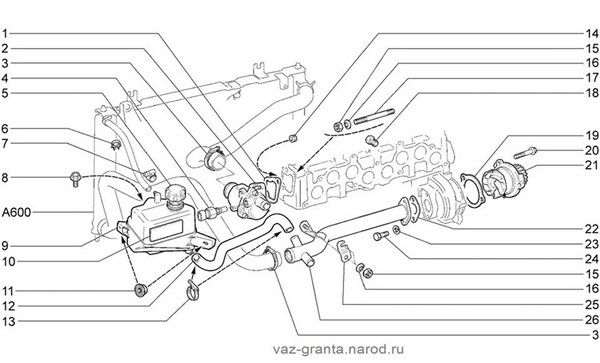

План действий.
1. Нижний патрубок радиатора заменяется на Грантовский и соединяется с подводящей трубой №26. Обратите внимание на стандартной трубе десятки, (саксофоне, есть вывод для обогрева "дроссельной заслонки", в гранте его убрали, поэтому данный вывод, мы просто чем-нибудь глушим - на фото у меня видно, как я убрал обогрев дросселя раньше, просто соединив термостат с саксофоном небольшим патрубком. В новом термостате выхода под обогрев заслонки не будет, а в саксофоне останется. Его нужно заглушить.).
2. Патрубок расширительный бачка необходимо завести в подводящую трубу через тройник от 2110 С/О один конец которого идет на подводящую трубу, второй на слив с радиатора отопителя.
3. Стандартного патрубка расширительного бачка не хватит, поэтому заменяем на патрубок отопителя 2110 Н/О (он длиннее).
4. Заменить шпильки термостата на более длинные, заменить термостат и перекрутить датчик температуры.

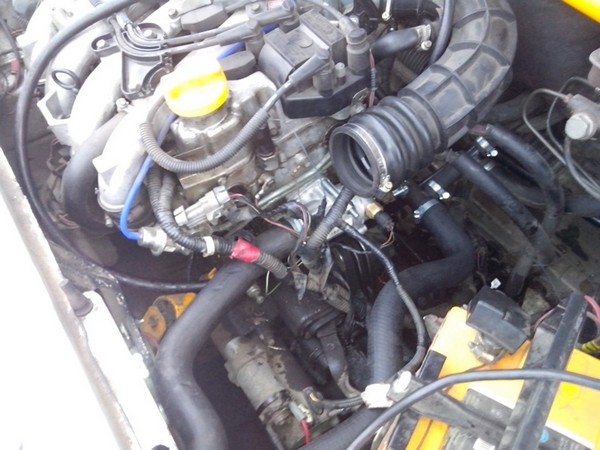

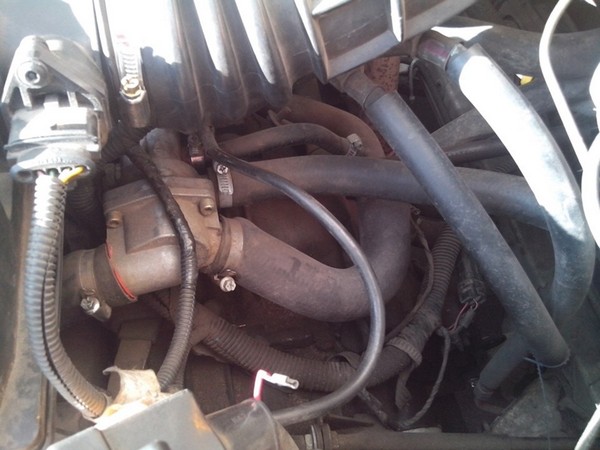

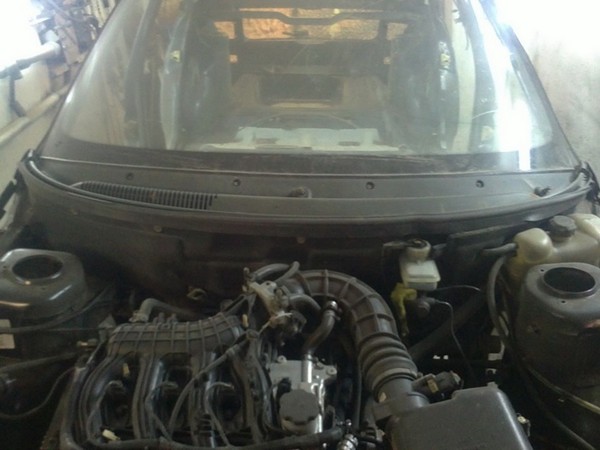

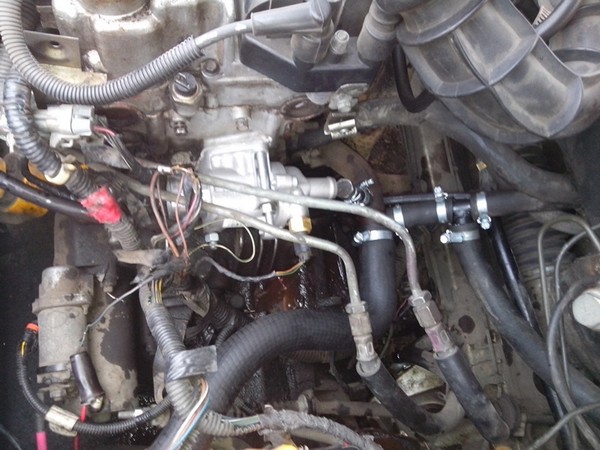

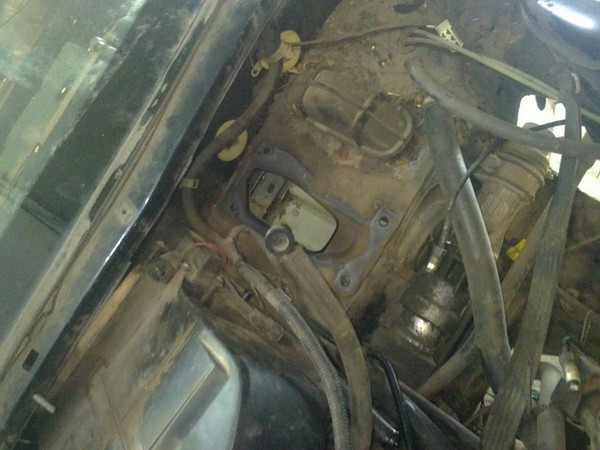

Сливаем жидкость. Я запечатлел, подкапотное со старым термостатом Лузар.
Примеряем "Грантовский нижний патрубок" - как видим, подходит идеально.
9:1144

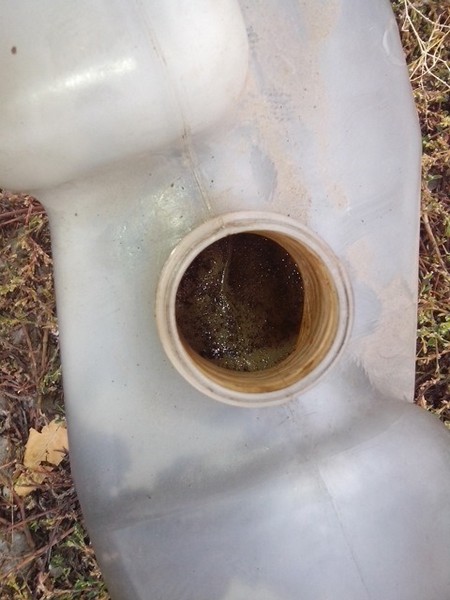

Вот сколько ржавчины было в бачке, после слива жидкости. Вымыл его…
10:1851

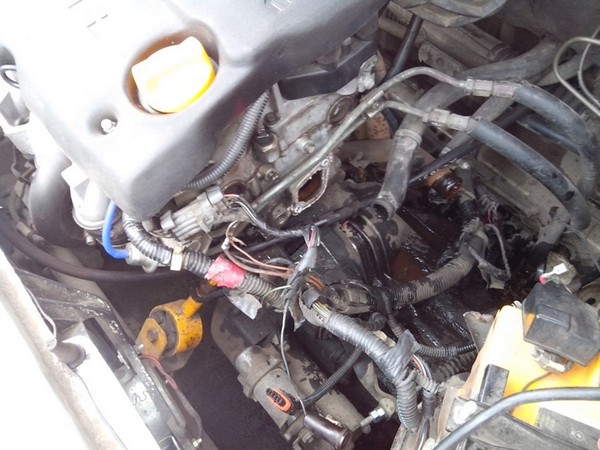

Снимаем Термостат. Сливаем ОЖ.
11:58

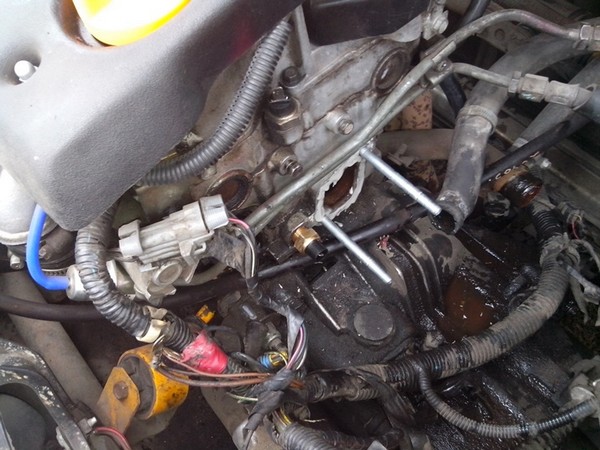

Перекручиваем шпильки,
12:609

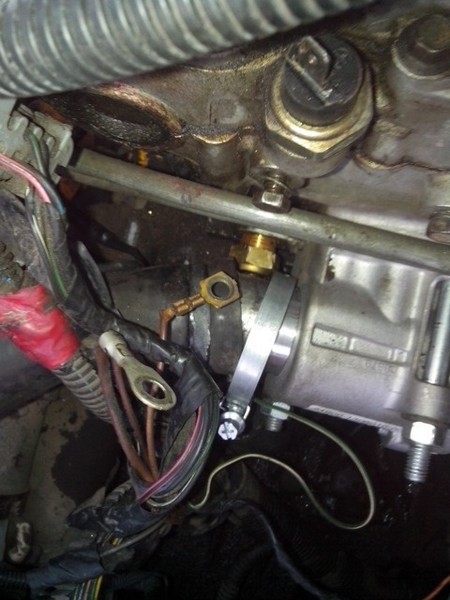

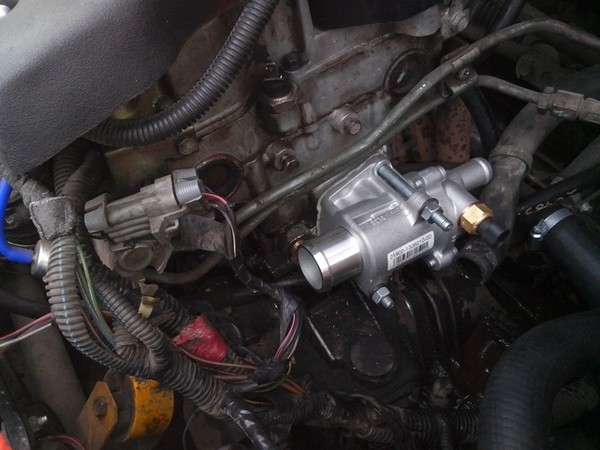

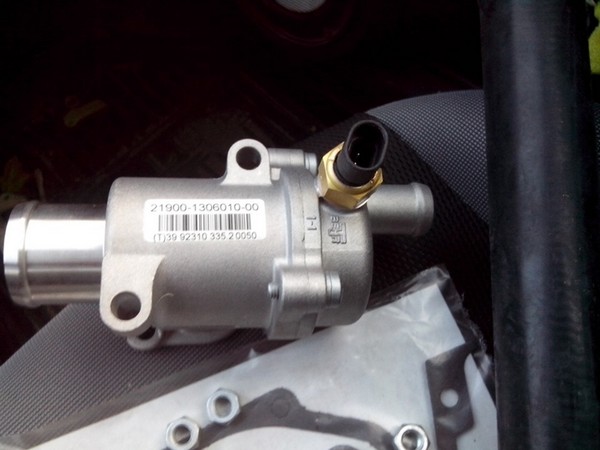

прикручиваем термостат с привернутым на герметик датчиком температуры ОЖ.
13:1255
Как видите, из-за того, что я купил датчик температуры ОЖ нового образца, я еле смог одеть патрубок на термостат, и затянуть его хомутом. Т.к. датчик находится, прямо под хомутом, а старый датчик тоньше и места с ним больше.
15:908

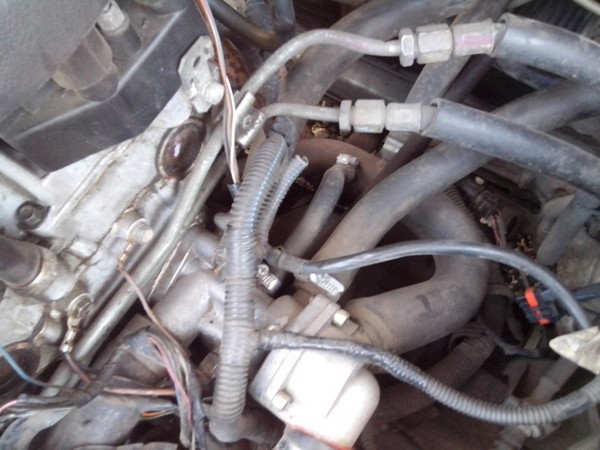

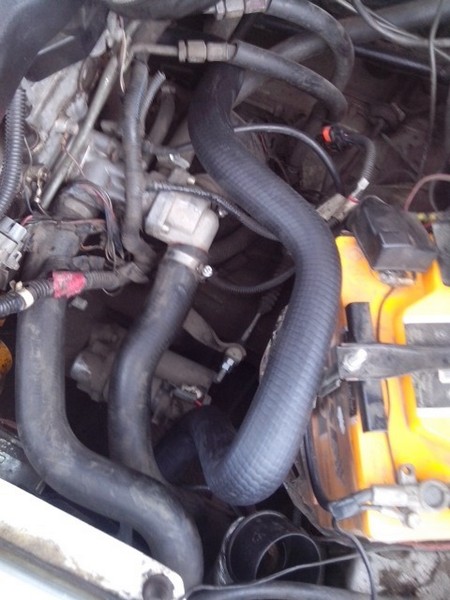

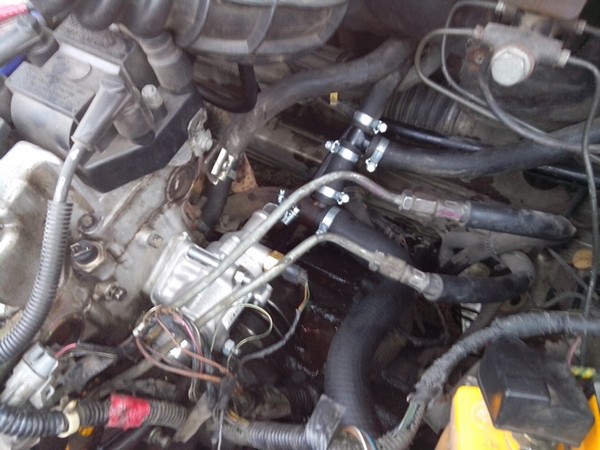

На другой конец термостата одеваем патрубок подвода ОЖ к радиатору отопителя. Затем разрезаем патрубок, идущий со слива радиатора отопителя и вставляем в разрез тройник, к нему подсоединяем патрубок расширительного бачка. Нижний патрубок радиатора соединяем с подводящей трубой. Заливаем ОЖ. Проверяем.
16:1975
Результат хочу сказать - отличный. Жалею лишь, что запись, о доработке теромостата, я увидел слишком поздно. С доработанным термостатом, в салоне будет вообще огонь.
17:304

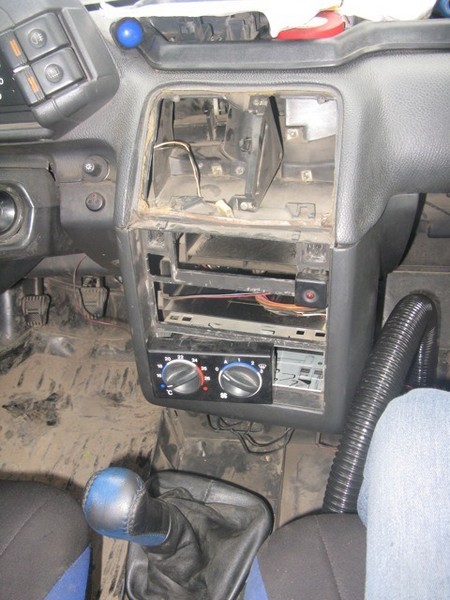

Доконала меня печка, в ноги еле дует и то куда-то не туда. пробовал снимать решетки с боков, стало лучше, но все равно не то. Пока делал попогрей, решил заняться и "елочкой". Так как желания снимать панель не было никакого, "елочку" надо было как-то вынуть без снятия панели. Снял тоннель пола и попытался отпилить ножовкой, помучался минут 15 и решил ломать по частям плоскогубцами, а спустя еще 15 минут мне это удалось. Теперь надо было как-то вытащить ее…нужно снять все скобы разъединить и вынуть. Коекак я снял скобы (на ощупь) и выдернул эту срань. Отнес в тепло и начал творить:) Отпилил нижнюю часть, но решил оставить одно ухо крепления, чтоб по надежнее крепилось. Вставил гофры, прикрепил саморезами и залил пеной, оставил до утра сохнуть.
18:2216
Утром подрезал лишнюю пену и понес ставить.
20:1092

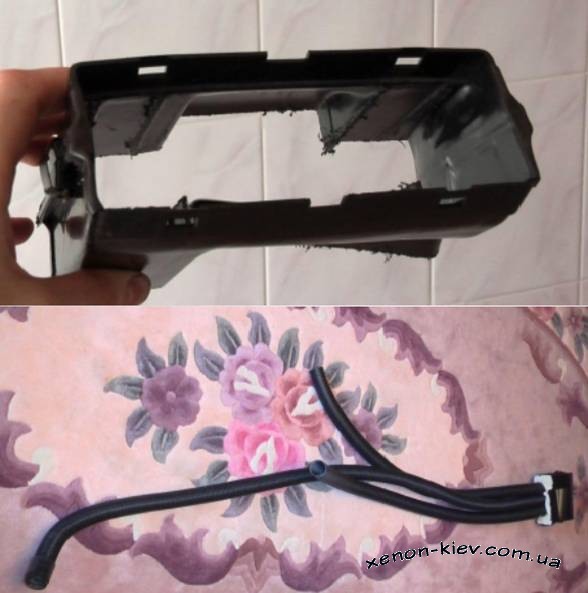

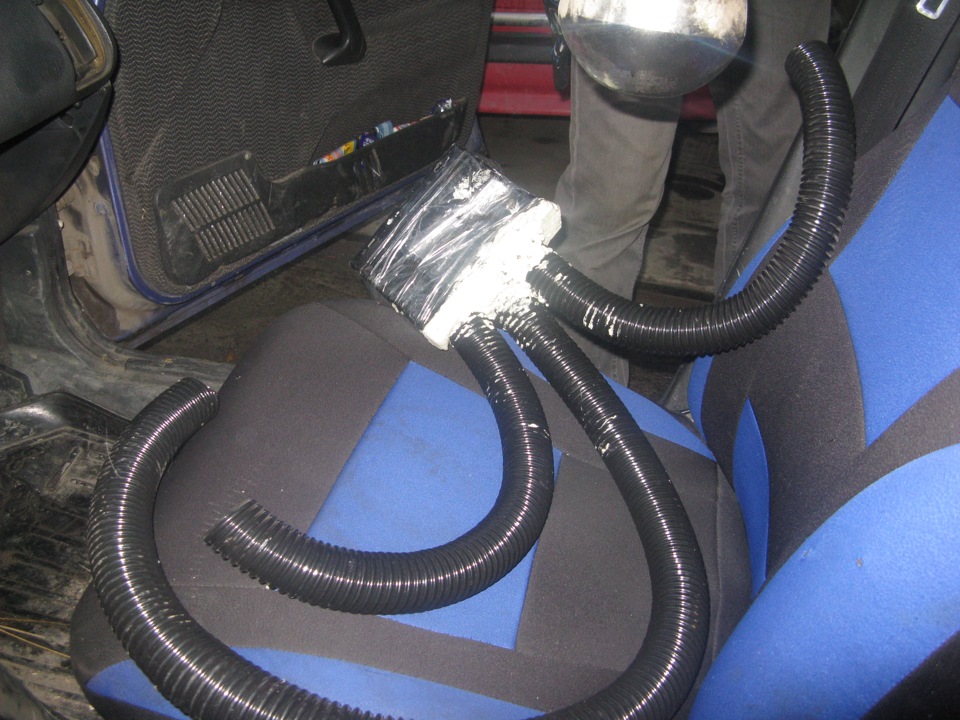

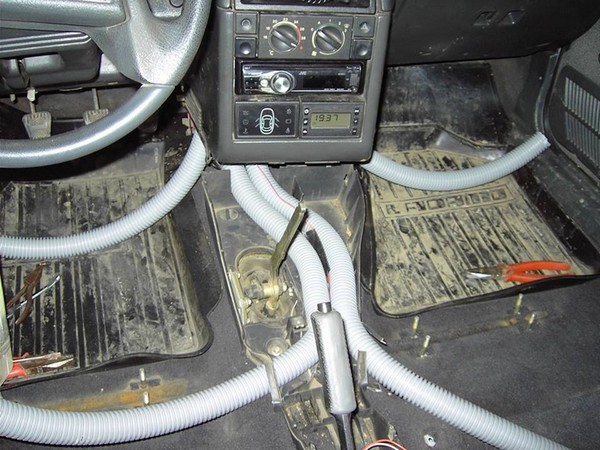

Гофры брал 40 мм. Обратно мой спрут влез без проблем. В нижней части тоннеля обрезал несколько перегородок и провел гофры, чтоб ничему не мешали, а в верхней части тоннеля, немного напильником подпилил отверстия с боков для гофр, которые (как раньше были ласты) также ушли под сиденья.
21:2115

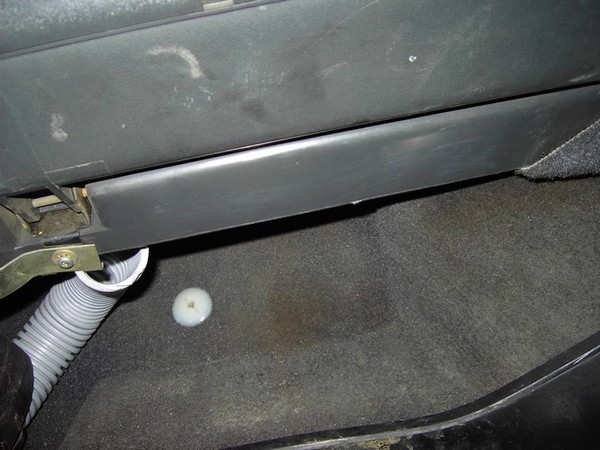

Спереди у пассажира, гофру закрепил таким образом, чтоб дуло сверху вниз на обе ноги (из-под бардачка по центру вниз).
22:720

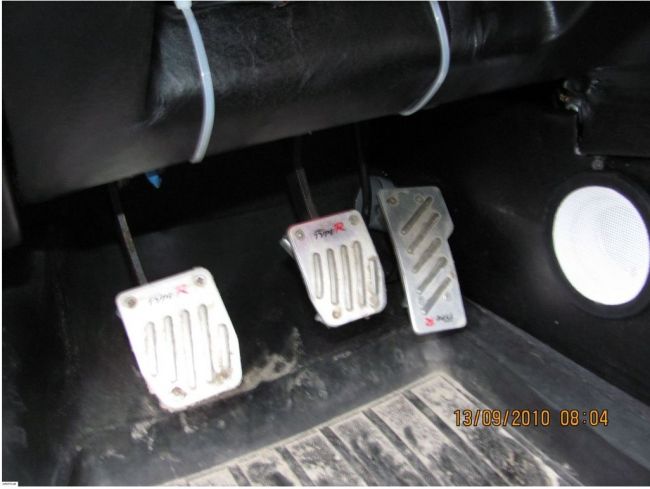

У себя делал сначала выше прежних решеток, чтоб дуло на педали, но мне так не понравилось, нагревается верхняя часть сапога, а подошва холодная, поэтому тепло не сильно жарит. Решил переделать и сделал за педали (хорошо, что еще не успел гофру обрезать), воздух дует на газульку и по касательной на вторую ногу
23:1789
пока еще ничего не закреплял капитально, все в режиме теста, но результатом очень доволен, ногам очень тепло, за счет того, что нагреваются подошвы, теперь жду хороших морозов (пока тестил тока в -16). Задним пассажирам тоже офигенно дует через гофры, короче все довольны. Еще, сняв центральные сопла, подогнул тягу, а то не до конца перекрывались заслонки в положении "в ноги", теперь все ОК.
24:707Модернизация отопителя ВАЗ 2110. Переделка подачи воздуха в ноги
24:944Сибирская погода отличается довольно суровым климатом, от которого зимой мерзнут ноги. Первым этапом была установка дополнительной помпы на подачу тосола в печь отопителя. Всё вроде бы здорова воздух стал значительно горечей, но вот только этот воздух не доходит до адресата - то есть до моих ног. Система подачи воздуха на десятке устроена таким образом, что воздух теряется в этом лабиринте.
Почитав статьи по этому поводу было решено передать подачу воздуха, и заменить громоздкую елочку на гофрированный шланг. Сначала, я решил с экономить и купил обычную гофру диаметром 40 мм потом подумав что поменяю шило на мыло купил гофру по дороже с гладкой внутренней частью чтобы уменьшить сопротивление воздуха в ней.

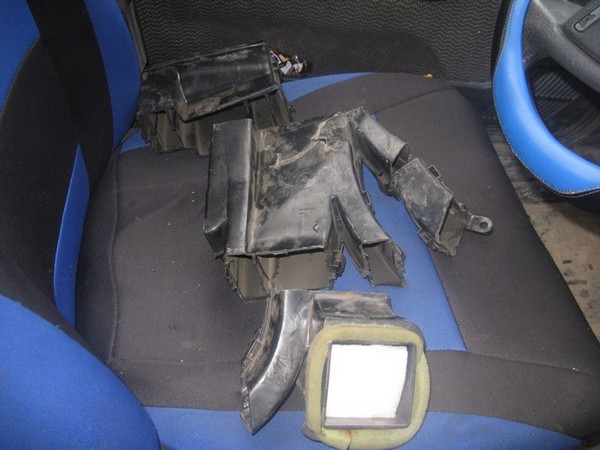

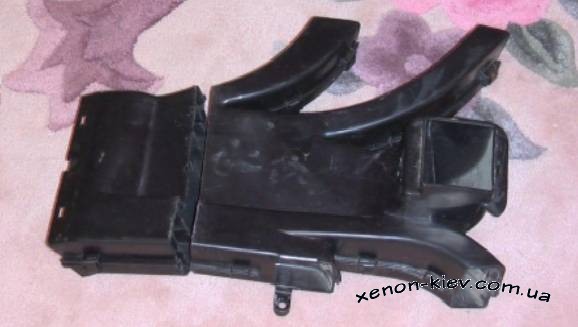

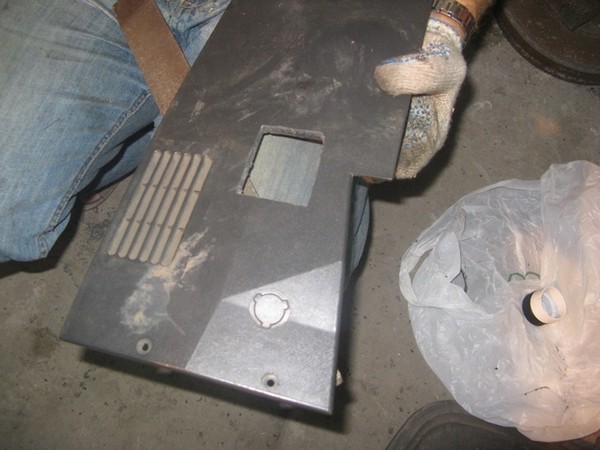

Для начала было необходимо демонтировать елочку, в основном во всех источниках для достижения этого, полностью снимаю переднюю панель со всеми вытекающими, снимать панель полностью было лень, поэтому я снял мафон, сао, бортовой компьютер и кнопки, сняв так же часть туннеля, приступил к распиливанию нижней части елочки отпилив ее нижнюю часть я просто опустил ее вниз и достал её без демонтажа панели. Пилил обычной ножовкой по дереву.
Нижний распил елочки чтоб её достать верхний на результат.

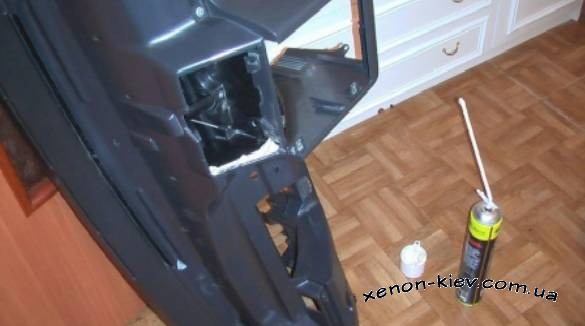

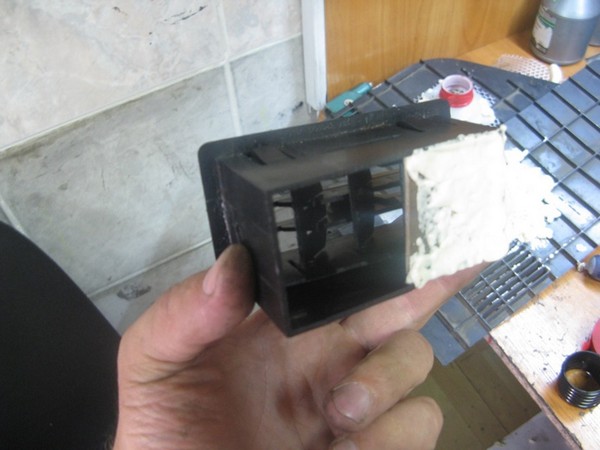

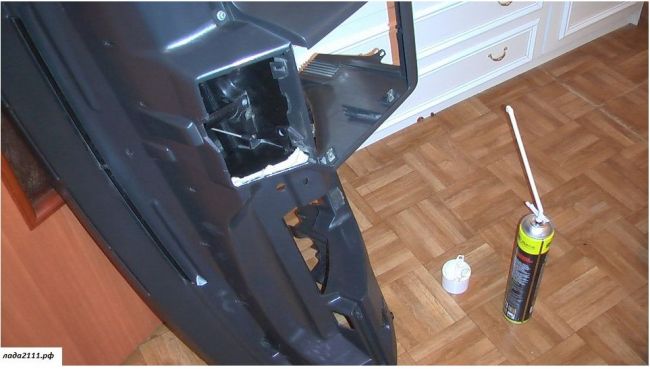

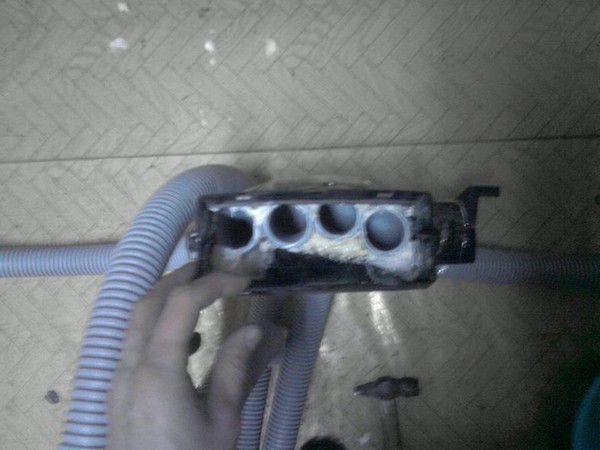

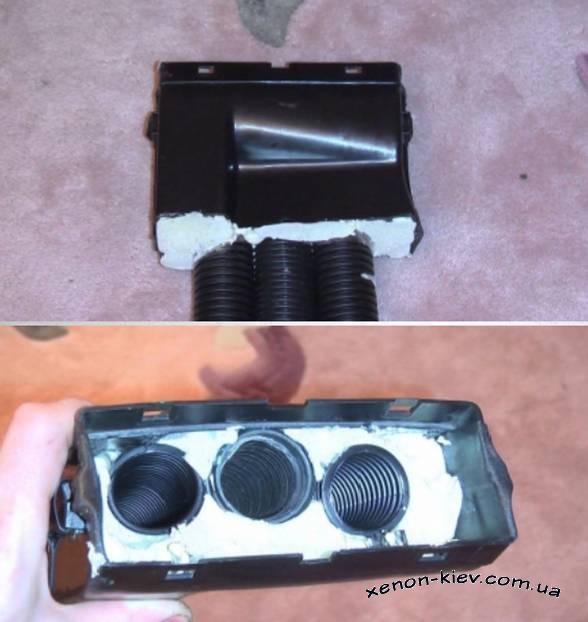

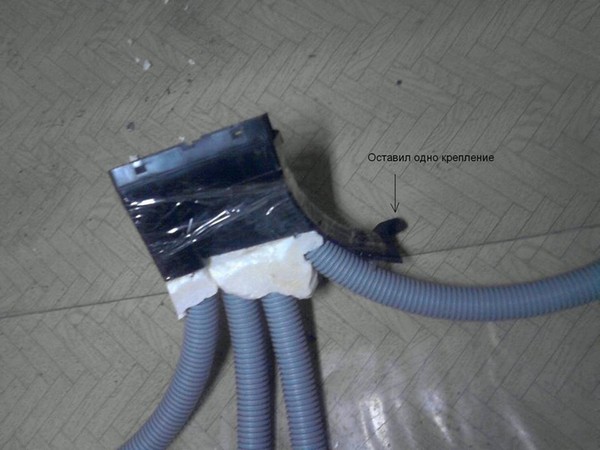

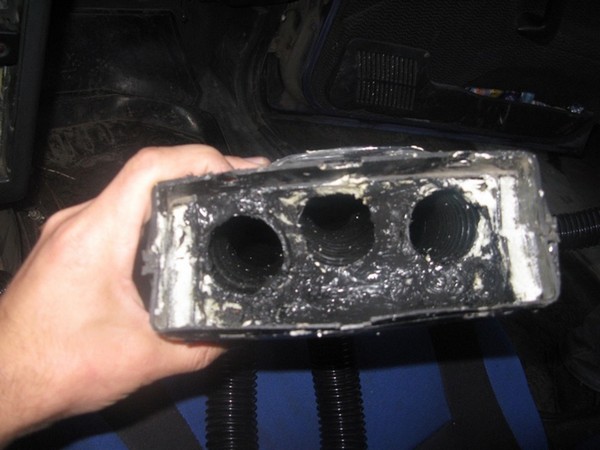

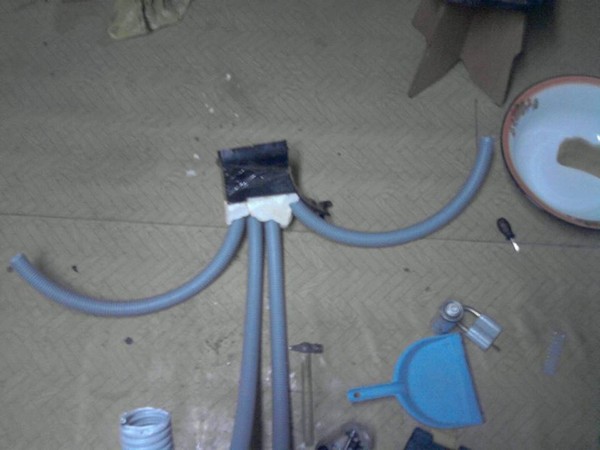

26:1120Распилив елку вырезал всё лишнее внутри вставил шланги и запенил их общая длинна шланга была куплена 2,5 метра, но со всех шлангов довольно много было срезано, поэтому хватит вполне 2 метра.
26:1467

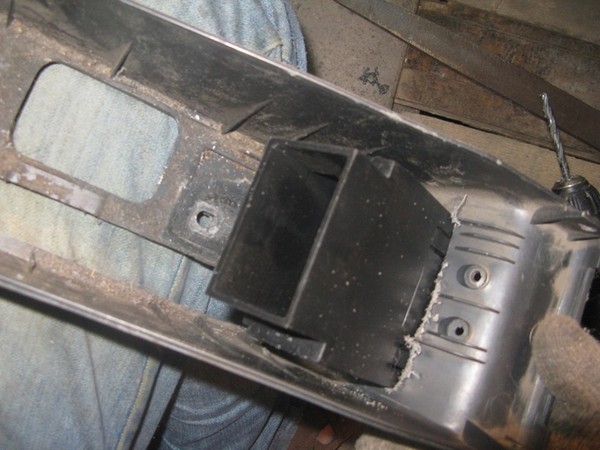

Далее пока сохла пена решил заняться туннелем и крепежом для гофры, для этого демонтировал оставшуюся его нижнюю часть. Подачу воздуха в ноги задних пассажиров было решено сделать при помощи дефлектора от 2105. На передних пассажиров первое что попалось на глаза, а именно две банки тонера от самсунг 4200
28:554

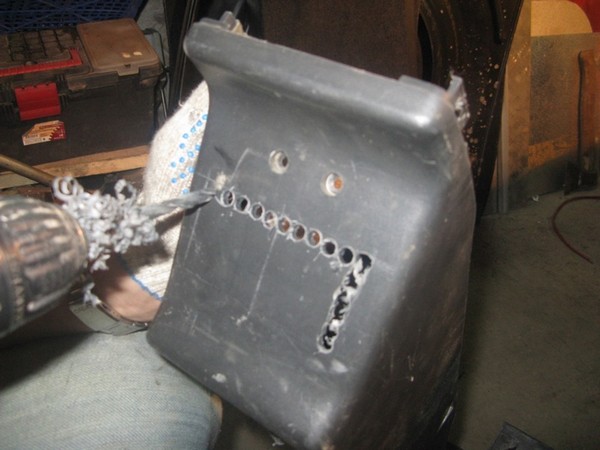

Сделал разметку и начал высверливать
29:1131
Примерев все это безобразие выяснил, что дифлектор мешает тому, чтобы на место втсал блок стекло подъемника.
31:201

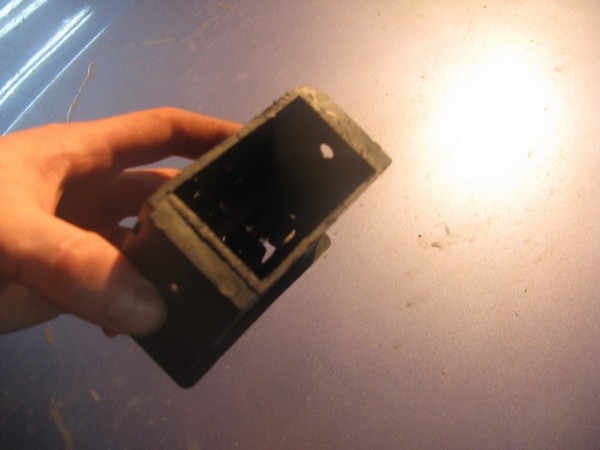

Пришлось отпилить
33:1248
мало надо еще
34:1781
получилось вот так
35:37
занялся водительской стороной
36:602
\
Первый вариант оказался провальным, так как после примерки оказалось, что шланг упирается в компьютер и не дает плотно прилегать крышке. Пришлось сделать тоже самое, только с бутылкой на бок, чтобы ничего не мешало.
40:901

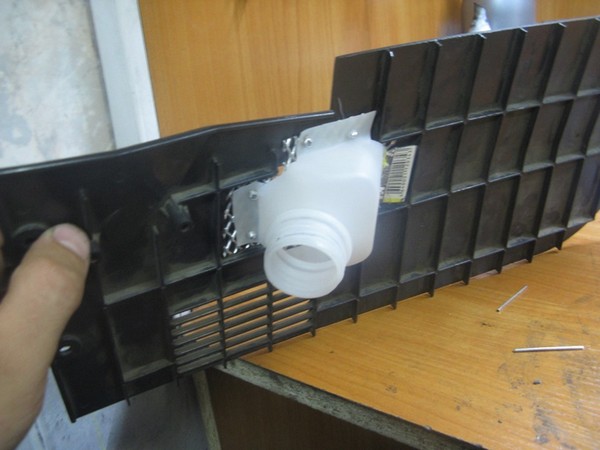

Чтобы гофра более плотно садилась на банку использовал изоленту обернув горлышко пару раз.
41:1577

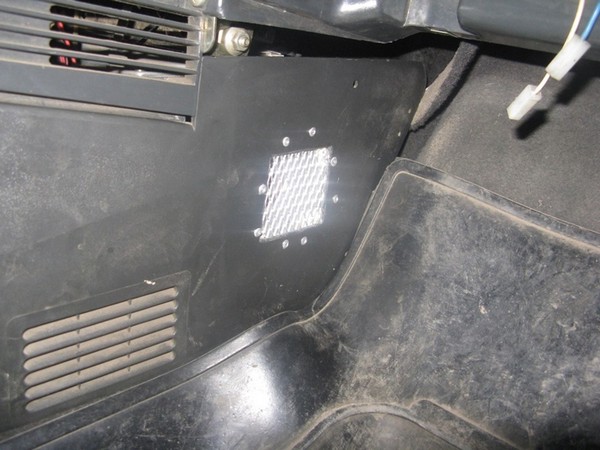

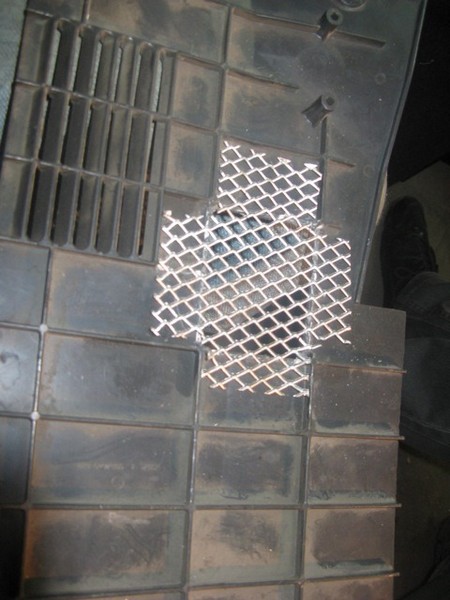

В качестве декора испльзоал решётку для крепления клепки и заклепочник, всё тоже самое повторил с пассажирской стороны, только отверстие перенес чуть ближе к панели
42:306конечный вариант
42:341
Итого Результатом доволен, ждём зимы.
44:1423Гофра 2,5*160=400р
пакет стяжек 82р
пена строительная 145р
дефлектор 2105 85р
тонер 2*0=0р
клепки 16*0=0р
решетка декоративная два куска*0=0

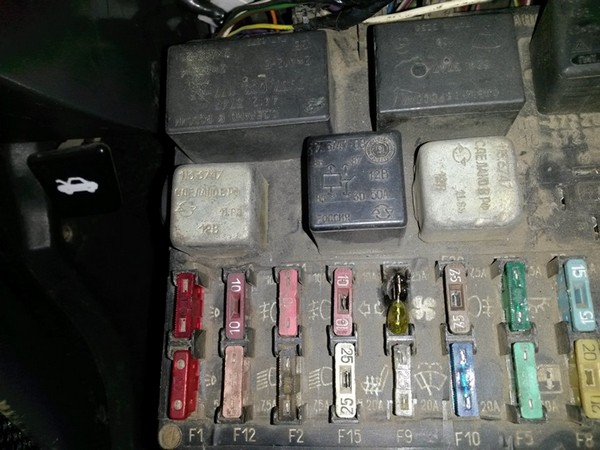

В обед собирался съездить домой, сел в машину, прогрел двигатель как обычно, повернул переключатель скорости мотора печки на положение А, пару секунд он поработал и тишина, печка перестала дуть, покрутил туда-сюда переключатель - эффекта нет. Так и поехал в холоде, отложив выяснение причины на потом. Когда вернулся с обеда, остановившись на стоянке решил начать с блока предохранителей и вот что я там увидил:

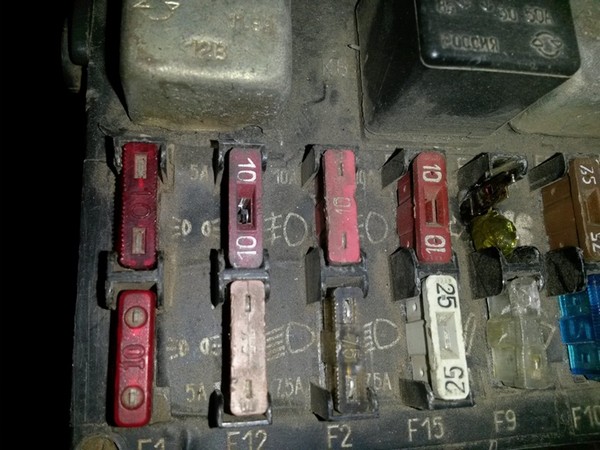

Предохранитель F18, который идёт в том числе на печку оплавился сам и оплавил монтажный блок, но сам контакт не разорвал, хотя должно было быть наоборот, на то он и предохранитель) (будьте внимательны при выборе оных)
Китайский предохранитель
45:555
Оплавившийся блок
46:1097
Может быть всё что угодно. Понятно только, что где-то короткое замыкание. Поставил новый предохранитель - но печка не заработала.
Разбор отложил на вечер, до вечера ездил несколько раз по делам, ничего и в холодной машине привыкаешь ездить, даже без перчаток, хотя на улице температура под -10.
Вечером в гараже вытащил блок управления отопителем, через колодку с помощью двух проводов проверил мотор печки напрямую, замыкая провода, заискрило конечно, стеклянный предохранитель в разветвители прикуривателя перегорел, зато сразу всё понятно. Проблема в моторчике.
Остальное время в течении 4-х вечеров после работы проводил под капотом до полуночи.
Повторил на практике каково это ездить в общественном транспорте на работу). Ничего, кстати, терпимо)
Казалось бы ничего сложного в замене мотора нет, почему так долго! Но я ведь ремонтирую сам, свой аппарат и на совесть, попутно что-нибудь в той области, куда не так просто добраться улучшая. А делать там действительно было что.

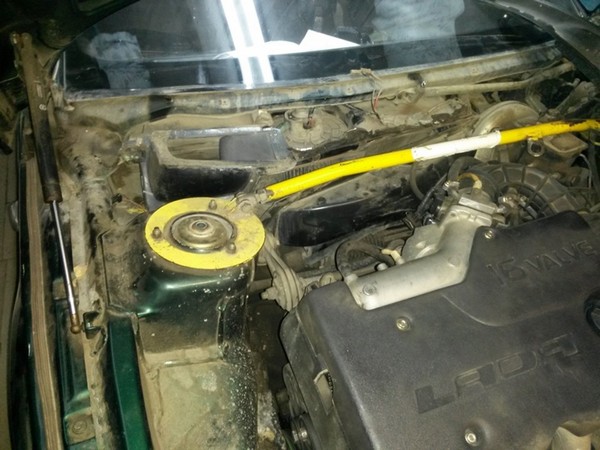

Дворники и жабо в сторону и вот он верх мотора печки.
Расположение мотора и конфигурация корпуса печки нестандартная, не смог найти такой же в интернете.
Распорку "чашек" не стал снимать, хоть она и мешала зачастую, с ней корпус не вынуть полностью.
Мотор держится на 3-х болтах, откручивание которых заняло большую часть моего времени: болты запаяны в корпус печки изнутри. Когда открутил гайки - головки болтов сорвались на пол пути и стали прокручиваться. Один болт - крайний открутил быстро, снял переднюю часть корпуса и зафиксировал его ключом.

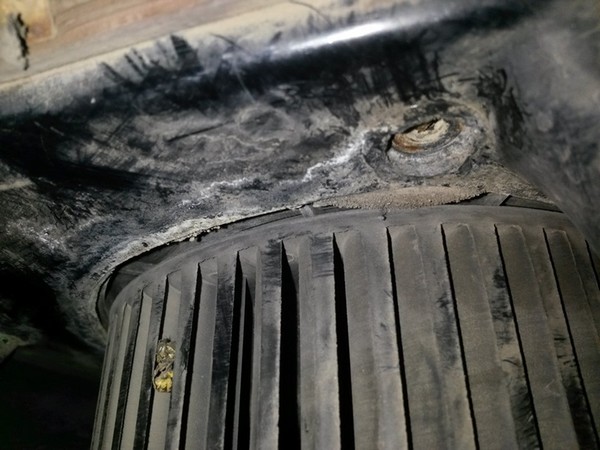

Гнездо 1-го болта. Фильтр не предусмотрен, поэтому так грязно

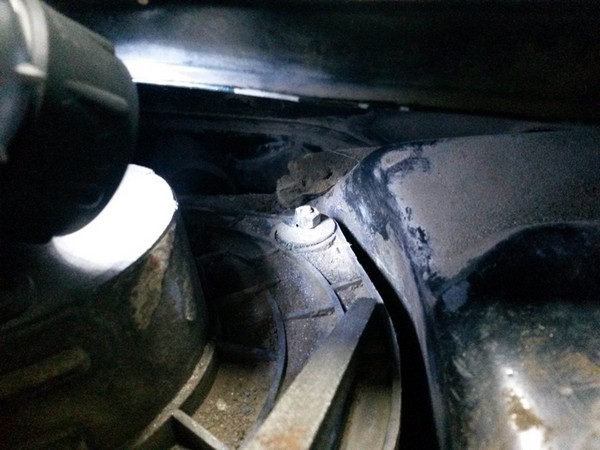

49:2053Головка второго болта дальше, но головку можно нащупать, хоть она и заподлицо с корпусом.
3-ий болт самый дальний, до него можно добраться только, сняв мотор, а мотор можно снять только открутив болт, вот такая дилемма.
По всякому пробовал решить эту задачу, но она сложна, думал уже выпилить или вырвать моторчик, но выпиливать особо нечем, неудобно и жалко, выламывать тем более.
На второй день мучений пришла идея, которая сначала показалась бредовой, но лучше не было: сточить гайку напильником.

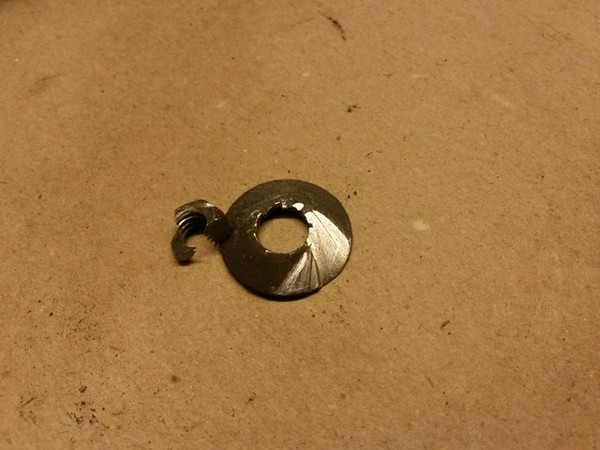

1,5 часа напильником в неудобной позе и оставшаяся половина гайки легко скрутилась.
50:1587
Дёшево и сердито
51:33На следующий день таким же образом сточил последнюю гайку и мотор снят. При вращении явно чувствовалась разбалансировка.
51:259
Между делом занялся проводкой и начал восстанавливать срезанный кем-то когда-то провод к датчику фазы и заменил этот датчик, но об этом потом
52:1042
Незадействованная проводка

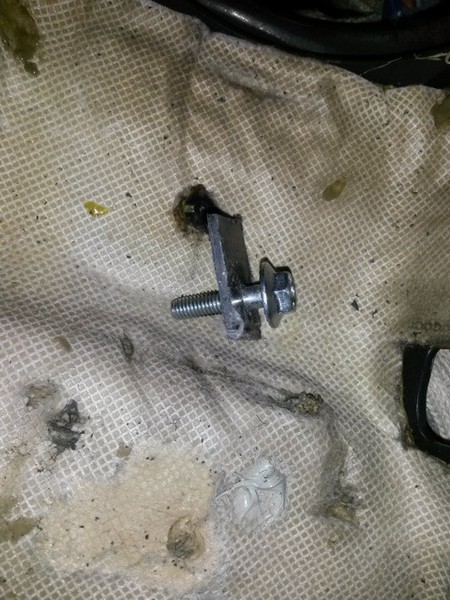

53:1602Сточенные и прокручивающиеся болты крепления моторчика печки необходимо было заменить. 2 болта вышли аккуратно и в их гнёзда просто вклеил 2 новых с заполнением гнезд 2-х компонентным эпоксидным клеем, а 3-ий был выломан с кусочком корпуса, на его место был вклеен новый на кустке пластмассы.
53:2136
Длины этого болта не хватало, поэтому затем использовал болт подлиннее

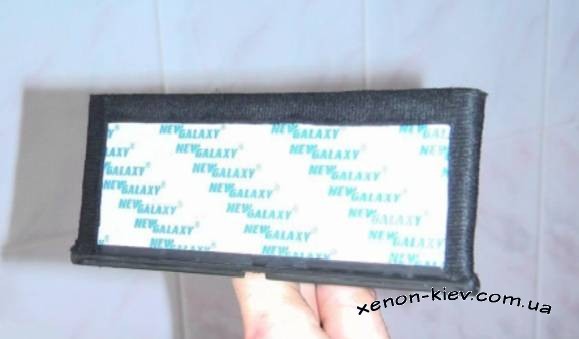

54:638После установки нового крепления протёр всю печку внутри. Грязи очень много и это всё летит в салон, поэтому естественно захотелось поставить фильтр, но так как он не предусмотрен конструкцией - надо было опять что-то придумать. Решил приспособить как-нибудь фильтр от Приоры с кондиционером Panasonic. Вариант есть поставить его только под круглое отверстие откуда мотор втягивает воздух. Под этим отверстием фильтр ложился в аккурат, но не прижимался, надо как-то его поднять и прижать к корпусу
54:1544

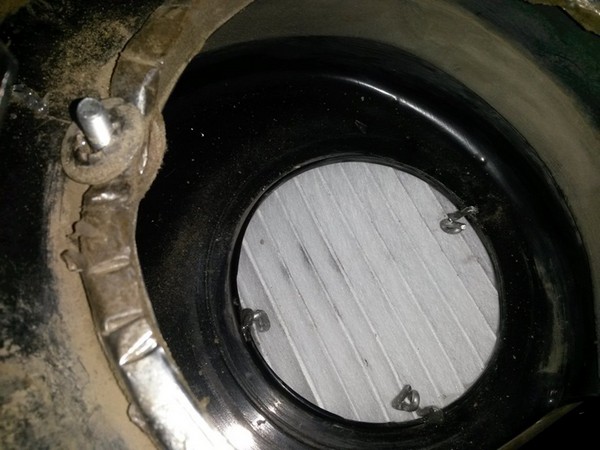

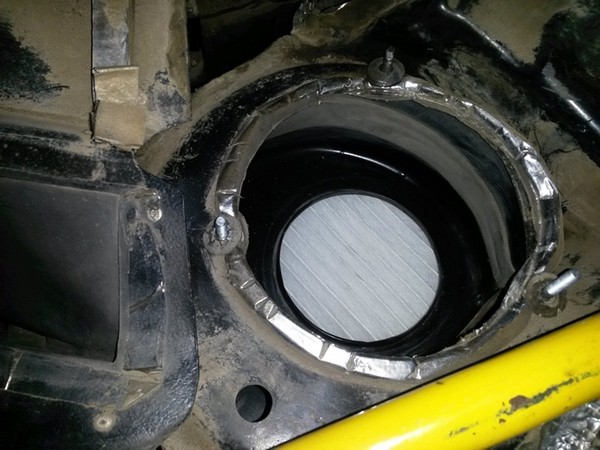

Скрутил из алюминиевой пробки подобие зажимов с крючками, зажал изгиб фильтр в 3-х местах и подвесил на крючках к корпусу, а после крючки приклеил. Смотрелось вроде неплохо и надёжно.
55:351
Крепление
56:878После этого установил новый мотор без проблем, включил печку, крутить как надо! К счастью монтажный блок внутри не пострадал, это хорошо. Можно собирать обратно.
При обратном соединение частей печки оказалось что одна часть заходит и фильтр мешает, после нескольких попыток затолкать печку обратно фильтр подался вниз, образовался зазор и в общем затея не совсем удалась, ещё и место не удобное, после того как корпус поставил обратно к фильтру уже не подобраться, так и остался он лежать, так что эффекта будет мало (а так хотелось).
После этого промазал местами силиконовым герметиком для плотности заделки щелей, выявленную дыру заклеил шумкой и после этого закрыл печку окончательно и собрал всё обратно.
К завершению ремонта у меня был установлен новый мотор печки и в машине тепло, восстановлен датчик фазы, разницы пока не понял, и найдено несколько проводов которые я пока не понял куда должны идти, но есть догадки: датчик уровня масла и 2-ой датчик положения коленвала так же без проводки. Надо восстанавливать…
Давайте демонтировать отопитель и смотреть, что же там такое ржавенькое на колесной арке вскрылось на последней.
56:263Господа Волговоды, вы, говорите, жалуетесь, что на Волге печку неудобно снимать, панель там снимать приходиться, ну посмотрите на творчество АвтоВАЗ-а
56:541
Долой жабо
57:1069
Долой расширительный бачок и трапецию стеклоочистителей. Что-то болтаются оси во втулках.
58:1743
немного посвободней
59:40

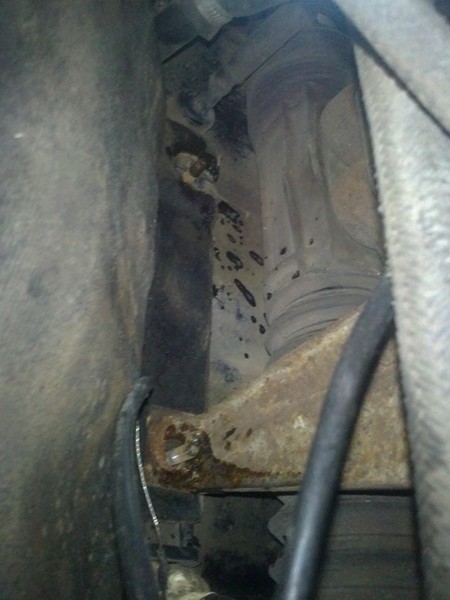

Авто для удобства на бок. Куда сила делась, едва удержал, то бы вставить шплинт в кантователь, чуть машинка кверху пузом не легла.
60:783

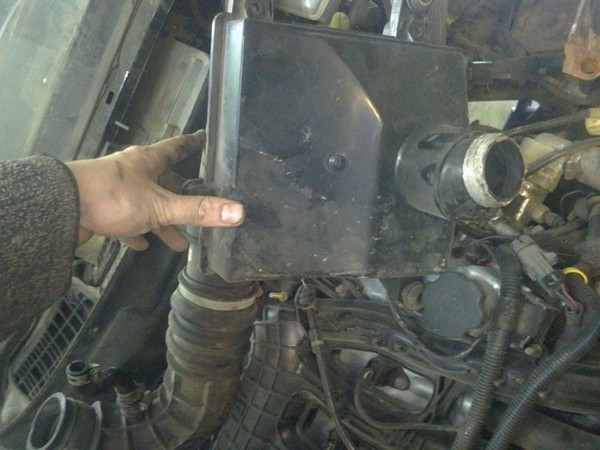

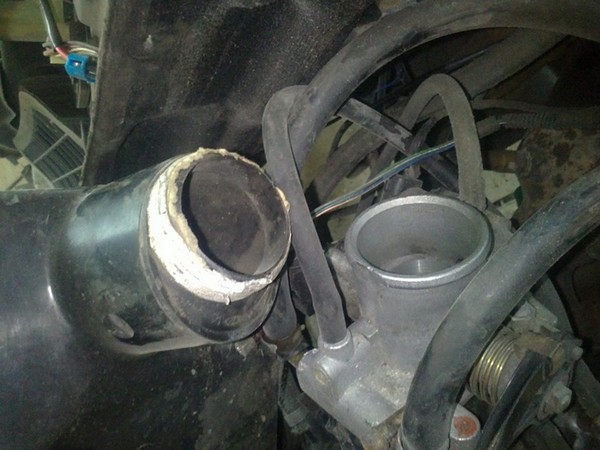

Долой воздушный фильтр с гофрой. Хотите посмеяться? Ко там ставил дроссельную заслонку увеличенного диаметра, приход ощутили? А ничего, что отверстие подачи воздуха в фильтр даже меньше, чем стандартная дроссельная заслонка? На 2111 там стояла пластиковая труба большего диаметра, а тут вот такое чудо
61:1840
Откручиваю нижнее крепление отопителя, оно же крепление шумоизоляции
63:636
Уже скоро можно снять!
64:1185

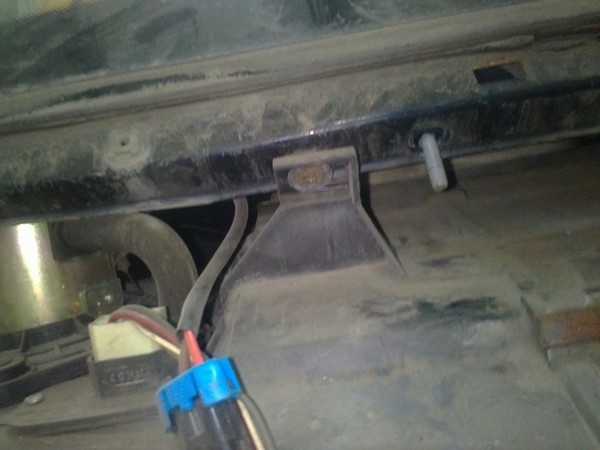

крепление у арки и сверху…
65:1743
Думаете, теперь можно снять? Как бы ни так! Теперь нужно или "колоть" отопитель на 2 части и вытаскивать его по частям или же снимать педаль тормоза с вакуумом (мне всё равно снимать, уж больно по заводу там хлипко сделано, а так можно просто в сторону на трубках отвести, если трубки позволят.
66:530

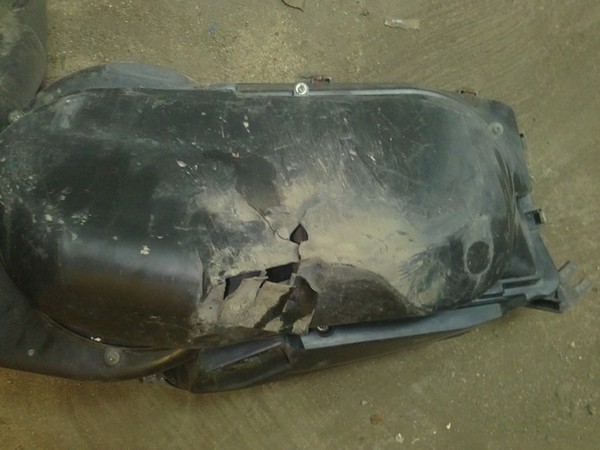

Вот теперь можно открутить шланги и снять отопитель целиком
67:1149
Похоже, его уже снимали.
71:1056
Ибо радиатор меченый. С разборки?
72:1625

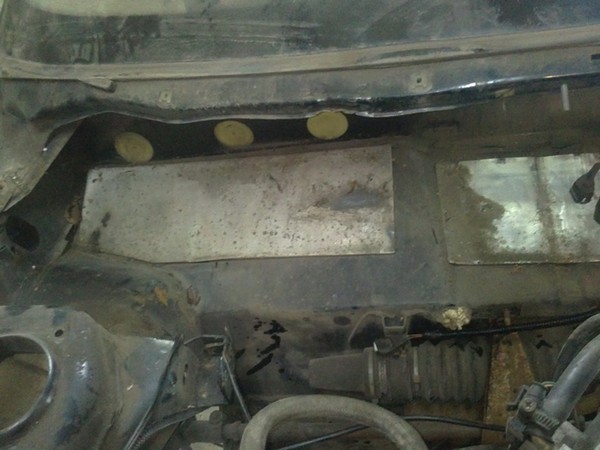

За отопителем кусок шумки, из которого приклеено менее 10 процентов, остальное просто лежит и большие отверстия для прохода шума в авто технологические заглушки
73:299

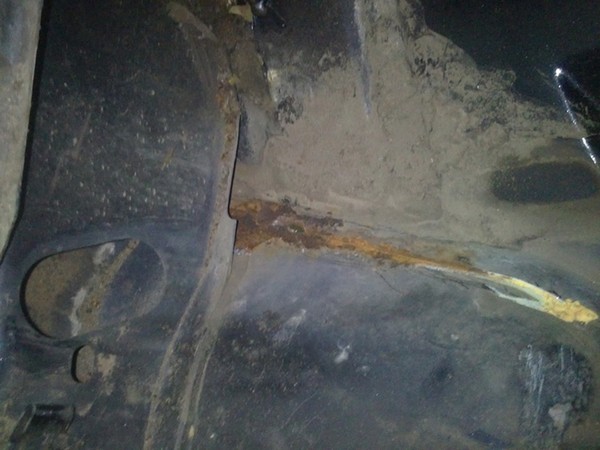

Срезаю герметик и обстукиваю шов. Вот оно, очередное место для будущей сварки.
74:950Место вечно сыро, при замене радиатора отопителя советую его проинспектировать, что бы не было вот такого…
74:1150
