На автомобилях Рено Логан 2 с 2014 года устанавливается два вида двигателей. Объемом 1,6 но различных по конструкторскому исполнению. Так это может быть 8 клапанный двигатель (К7М) или 16 клапанный (К4М).
Соответственно для каждого из двигателей применяются свои комплектующие. (ремень, ролики). Более подробно о комплектующих в следующем абзаце. Если же говорить о ресурсе ремня, то рекомендованный производителем пробег составляет 60 000 км. На самом деле при эксплуатации машины необходимо регулярно проверять состояние ремня, не допускать его растрескивание, порезы, чрезмерный износ, то есть срок замены может быть и ранее, чем 60 000 км пробега.
Применяемость деталей в ГРМ Рено Логан 2 (2014)
Как мы уже сказали, для Рено Логан 2, в зависимости от типа двигателя применяется разная конструкция и разные комплектующие. Далее в таблице можно посмотреть применяемость комплектующих для замены ремня ГРМ на машине для 8 и 16 клапанного двигателя.
Необходимо сказать о том, что лучше менять ремень и ролики комплектно, то есть сразу, дабы не усложнять себе последующую жизнь повторными, аналогичными действиями во время эксплуатации нового ремня ГРМ. Ролики также приходят в негодность и их замена вместе с ремнем настоятельно рекомендуется. Не оставляете на потом, то что можно и нужно сделать сейчас, именно так можно сказать об этом случае.
Процесс замены ремня ГРМ на Рено Логан 2 (2014) (8 клапанный двигатель)
Для замены ремня и натяжного ролика привода газораспределительного механизма двигателя Рено Логан 2 (2014) К7М выполните следующее. (8 - клапанный двигатель). Установите машину на ровную площадку, и снимите правое колесо. В арке колеса снимите грязезащитный щиток. Проворачиваем двигатель чтобы метка на шкиве распределительного вала была вверху.
Ключом на 18 мм отворачиваем шкив коленчатого вала.

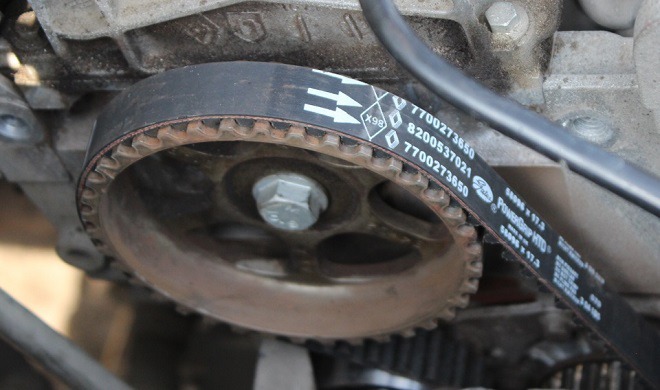

На оригинальном ремене должны быть нанесены стрелки, указывающие направление его движения при работе двигателя. Если такие стрелки отсутствуют, а ремень снимаете не для замены, нанесите стрелки направления установки ремня и положение ремня на рорликах, чтобы установить его аналогично.
Снимите верхнюю крышку ремня ГРМ и выверните три болта крепления нижней крышки ремня привода ГРМ...
… и снимите крышку
Запомните или пометьте любым способом положение натяжного ролика относительно оси, ослабьте затяжку гайки крепления ролика...
И проверните ролик по часовой стрелке, ослабив тем самым натяжение ремня привода ГРМ.
Снимите ремень ГРМ с зубчатых шкивов водяного насоса...
Распределительного вала...

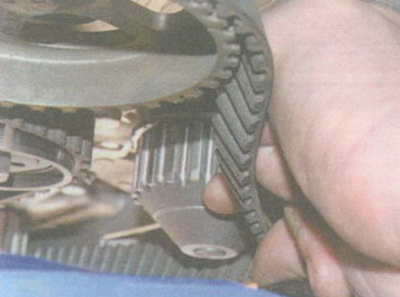

Коленчатого вала и натяжного ролика

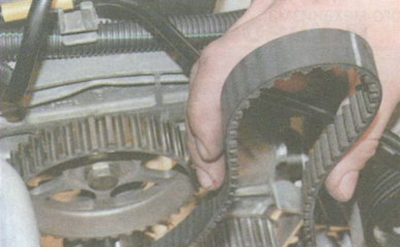

Снимите ремень ГРМ с двигателя Рено Логан 2.

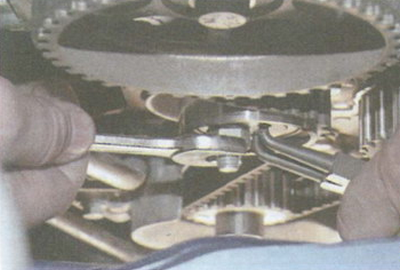

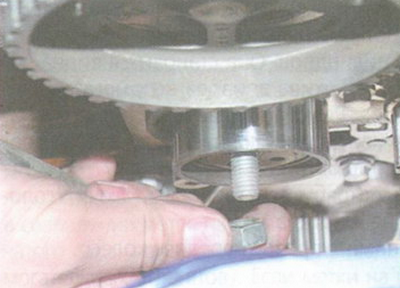

Для замены натяжного ролика окончательно отверните гайку от его оси...

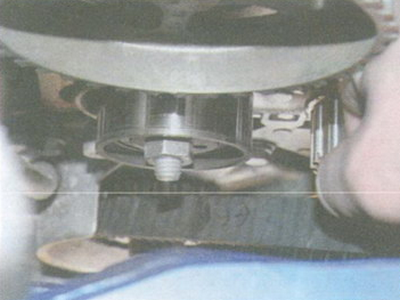

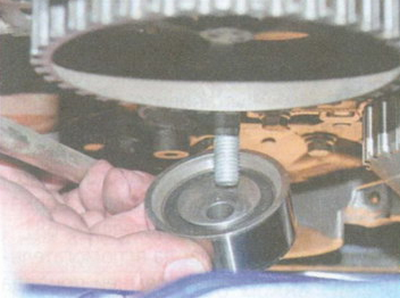

И снимите сам ролик.
Установите новый натяжной ролик в порядке, обратном снятию. При этом отверстия под специальный ключ должны быть направлены наружу.
Замена натяжного ролика показана в процессе замены ремня привода ГРМ. Однако при необходимости ролик можно заменить, не снимая ремень с двигателя.

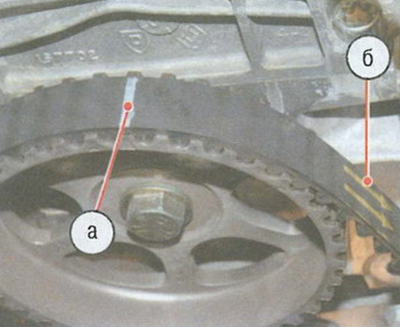

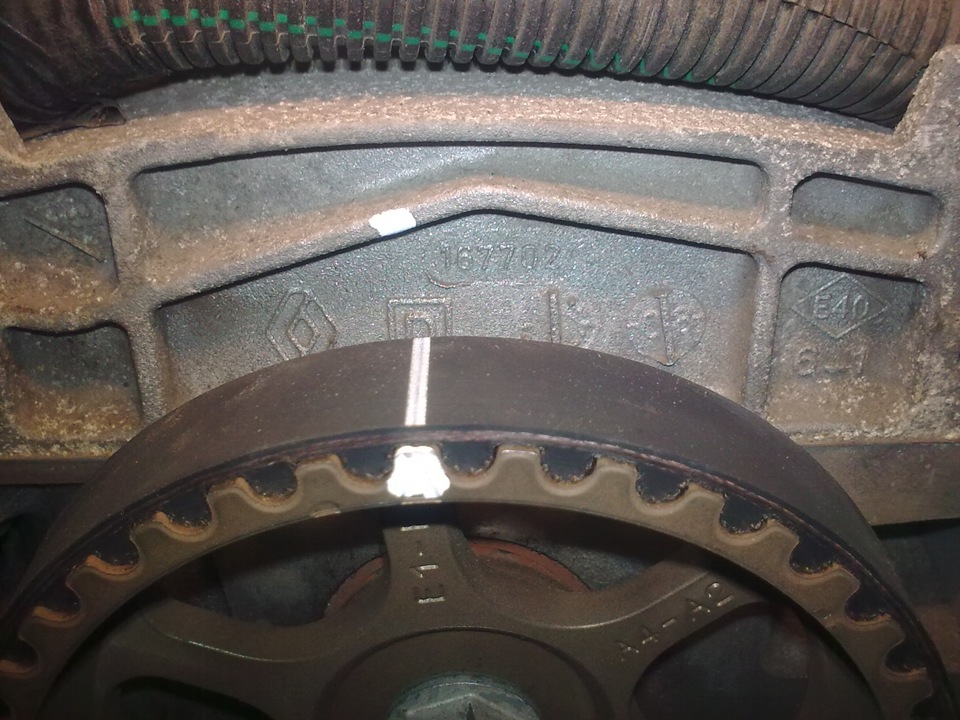

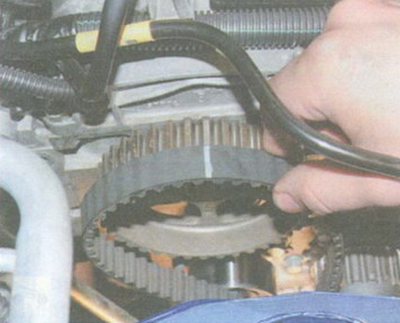

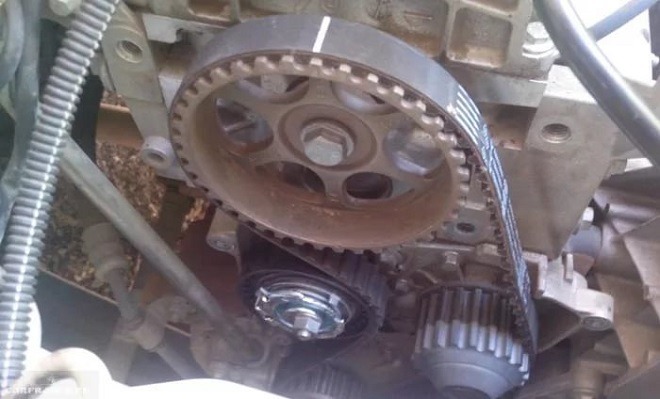

Установите ремень сначала на зубчатый шкив распределительного вала, сориентировав его стрелками Б (или самостоятельно нанесенными стрелками) по направлению движения при работе двигателя и совместив риску А с установочной меткой на шкиве. Затем натяните ведущую ветвь на шкив водяного насоса...

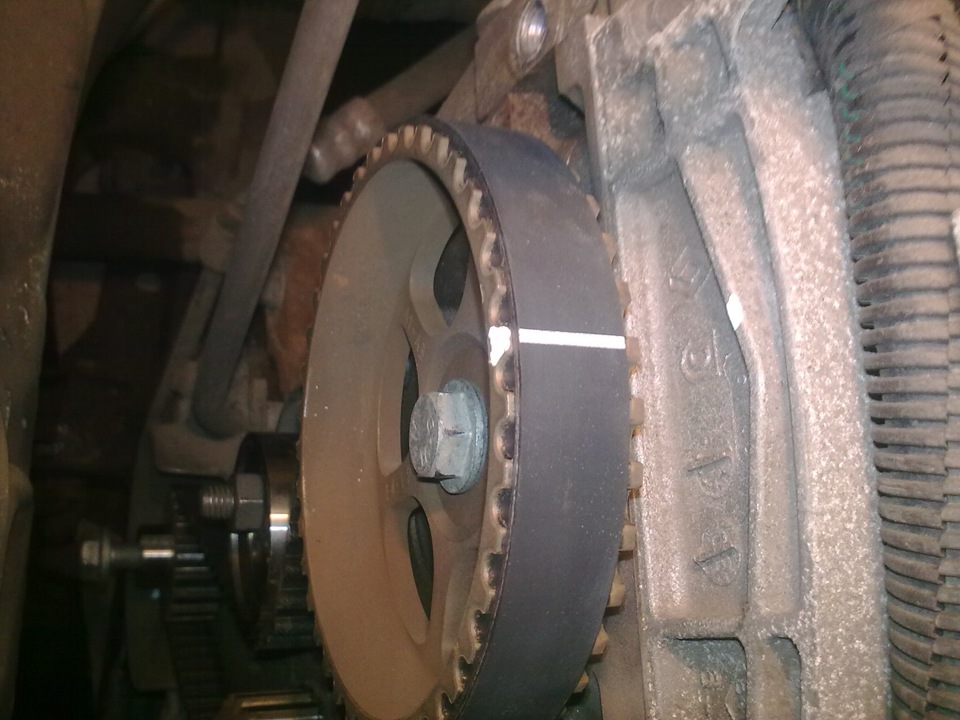

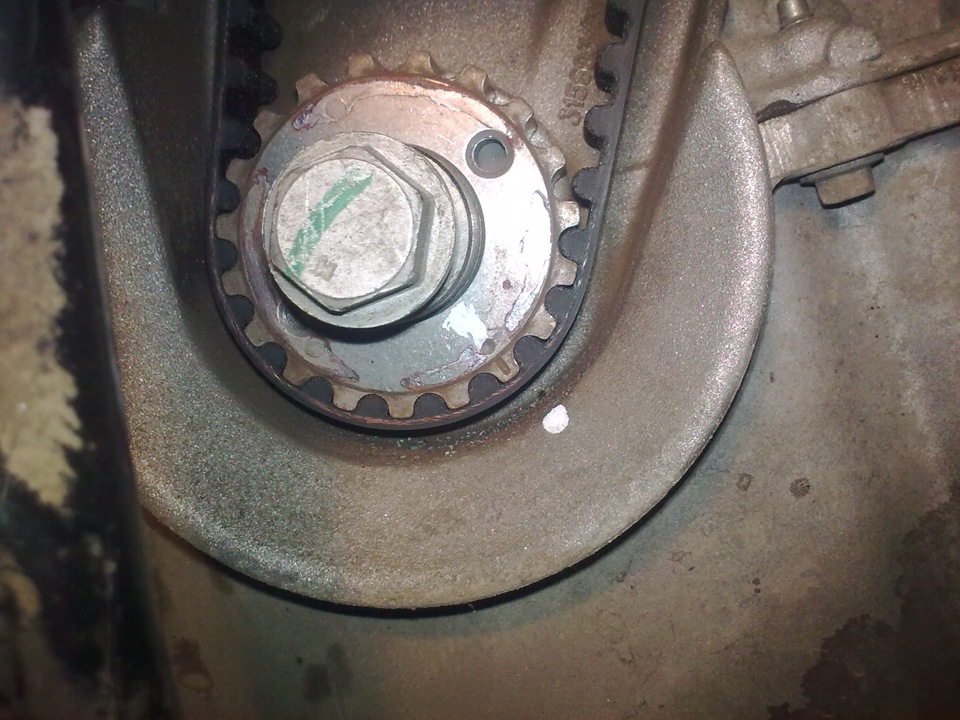

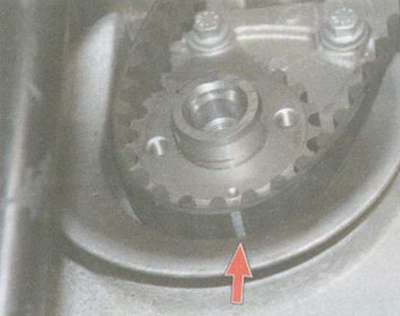

И шкив коленчатого вала, также совместив риску на ремне с установочной меткой на шкиве. После этого установите ремень на натяжной ролик.
Натяните ремень, повернув натяжной ролик против часовой стрелки до совпадения нанесенных ранее меток, и затяните гайку крепления ролика.
Установите на коленчатый вал шкив привода вспомогательных агрегатов и проверните коленчатый вал на два оборота за болт крепления шкива. Проверьте совпадение установочных меток на шкивах распределительного и коленчатого валов и натяжение ремня.
Завод-изготовитель рекомендует проверять натяжение ремня и контролировать его при регулировке с помощью специального тензометрического тестера. В связи с этим данные об усилии при прогибе ветви ремня на определенную величину в технической документации отсутствуют. На практике можно приблизительно оценить правильность натяжения ремня по правилу большого пальца»: надавливать на ветвь ремня большим пальцем и определять прогиб по линейке. Согласно этому универсальному правилу, если расстояние между центрами шкивов составляет от 180 до 280 мм, прогиб должен быть примерно 6 мм.
Существует еще один способ предварительной проверки натяжения ремня перекручиванием его ведущей ветви вдоль оси. Если усилием руки удается перекрутить ветвь более чем на 90, ремень натянут слабо.
После проверки совпадения установочных меток и натяжения ремня снимите шкив привода вспомогательных агрегатов, а затем установите все снятые узлы и детали в порядке, обратном их снятию перед заменой ремня.
Процесс замены ремня ГРМ на Рено Логан 2 (2014) (16 клапанный двигатель)
Установите машину на ровную площадку, . Снимите правое колесо.
Выверните болт крепления шкива привода вспомогательных агрегатов...
… и снимите шкив
Выверните три болта крепления нижней крышки ремня привода газораспределительного механизма...
...и снимите крышку.
6. Зафиксируйте ключом - шестигранником «на 6« натяжной ролик и ослабьте затяжку гайки крепления ролика.
7. Снимите ремень привода газораспределительного механизма.
На оригинальный ремень должны быть нанесены стрелки, указывающие направление его движения при работе двигателя. Если такие стрелки отсутствуют, а ремень снимаете не для замены, нанесите их любым доступным способом (например, фломастером), чтобы установить ремень в прежнее положение.
Окончательно отверните гайку крепления натяжного ролика и снимите его.
Выверните болт крепления промежуточного ролика ремня привода газораспределительного механизма...
И снимите ролик вместе с болтом и шайбой.
Установите натяжной ролик в порядке, обратном снятию. Гайку крепления натяжного ролика затяните моментом 7 Н*м.
Выступ на натяжном ролике должен совпасть с пазом на двигателе.
Установите ремень привода ГРМ Рено Логан 2.

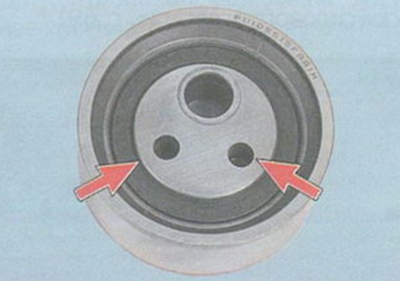

Вставив ключ-шестигранник «на 6» в отверстие Б (для наглядности показано на снятом натяжителе), сдвиньте подвижную метку А натяжного ролика по часовой стрелке на 7-8 мм дальше неподвижной метки.
Установите шкив привода вспомогательных агрегатов в порядке, обратном снятию.
Снимите фиксаторы распределительных валов и коленчатого вала.
Проверните коленчатый вал за болт крепления шкива привода вспомогательных агрегатов на шесть оборотов.
Ослабьте затяжку гайки крепления натяжного ролика не более чем на один оборот, удерживая ролик шестигранным торцовым ключом «на 6».
Совместите подвижную метку натяжного ролика с неподвижной и затяните гайку ролика моментом 27 Н*м. Для контроля правильности установки фаз газораспределения совместите метки на шкивах распределительного и коленчатого вала - одновременно. Установите снятые детали в порядке, обратном их снятию.
Завод-производитель автомобилей Рено рекомендует всем собственникам Reno Logan регулярно делать проверку натяжения ГРМ Логан через каждые 15 К километров пробега и заменять его спустя каждый 60 К километров пробега по нашим дорогам. Качественное дорожное покрытие позволяет увеличить срок до следующей замены ремня газораспределительного механизма в целых 2 раза.
Специальный механизм Рено Логан ГРМ отвечает за своевременный и полный впрыск горючего в двигатель и вывод отработанных газов. Без этого сложного механизма автомобиль бы не смог нормально функционировать, по этой причине крайне важно систематически оказывать ему соответствующее сервисное обслуживание. Если вы замечаете неустойчивую работу мотора, хоть система зажигания работает исправно, уже можно сделать вывод о том, что ГРМ Logan имеет определенные неисправности.
Самая частая причина возникшей неисправности – недостаточная степень натяжения ремня газораспределительного механизма. Такое состояние приводит к ускорению процесса изнашивания зубьев и, в результате, к перескакиванию распределительного и коленчатого вала. Все это ведет к тому, что заявленная мощность двигателя авто спадает.
Помните, что ГРМ Логан 1.6 или 1.4.,который перестал функционировать из-за среза или обрыва зубьев на ремне, рано или поздно приведет к контакту клапана с поршнями. Это неизбежно произойдет из-за разницы, присутствующей в углах поворотов валов – коленчатого и распределительного. Если же поломка будет иметь место по этой причине, то придется делать дорогостоящий ремонт двигателя.
Так как, помимо Рено Логан 1.6 ГРМ или же 1.4. ГРМ, свечи зажигания на Renault Logan также необходимо менять через каждый 15 К км пробега согласно ранее указанному регламенту обслуживания Рено, лучше совместить эти работы, так как коленчатый вал легче проворачивается при проверке благодаря вывернутым свечам. Это нужно для дефектовки ремня ГРМ. Это достаточно простая процедура, поэтому замена ремня у Рено Логан 1.4 ГРМ либо же 1.6. всегда лучше не откладывать в долгий ящик и делать своевременно. Помните, что своевременная диагностика функциональности и целостности всех составляющих ГРМ Логан и замена износившихся деталей солидно сократит ваши расходы на обслуживание ГРМ.
Для проведения проверки актуального состояния газораспределительного механизма вашего авто, воспользуйтесь смотровой ямой, подъемником или эстакадой. Вы можете узнать ГРМ Рено Логан стоимость преждевременно, если у вас уже есть подозрения, что с механизмом не все в порядке. Когда вы будете проводить визуальную диагностику ГРМ Логана, внимательно осмотрите состояние поверхности зубчатой части ремня. Она должна быть без трещин, складок, явных мест износа, выпуклостей, отслоений резины и т.д.
На внешней стороне ремня, входящего в комплект ГРМ Логан и имеющего подозрения на поломку, не должно быть износа, тянущегося до нитей внутреннего корда, а также следов подгорания. Торцевая поверхность исследуемого ремня не должна иметь разлохмаченной бахромы либо расслоений.
Необходимо будет произвести замену ремня, входящего в комплект ГРМ на Рено Логан со следами моторного масла, обнаруженными на любой его поверхности.
Ремень ГРМ Логан
Зачем необходимо менять ремень ГРМ Логан со следами моторного масла? Дело в том, что масло обладает химической формулой, способной за достаточно короткое время разрушить внушительный слой резины. Причиной утечки масла с его последующим попаданием на ремень, скорее всего, является разгерметизация сальников валов – распределительного и коленчатого.Как уже было сказано выше, неважно, насколько визуально целостным выглядит Рено Логан ремень ГРМ во время его обследования – он все-равно должен быть регулярно заменяем. Вместе с ним нужно менять и помпу, поскольку и она со временем может подтекать, а уж после этого придется разом делать полную замену и помпы, и ремня. Вы можете обратиться для замены отживших свой век деталей в автосервис либо заменить ремень ГРМ Логан цена которого вполне доступна, своими собственными руками. Главным в этом вопросе будет подборка только качественных запчастей, чтобы не пришлось делать повторную замену. Заметим также, что при замене ремня, вам, скорее всего, придется менять старый натяжной ролик ГРМ Логан на новый. При выборе новых комплектующих обращайте внимание на срок их службы, производителей, технические характеристики.
Что вам нужно еще знать о ремне ГРМ Renault Logan? Как уже было сказано выше, этот механизм необходим для синхронизации вращения распределительных валов и коленчатого вала внутри мотора. Сам ремень ГРМ Рено Логан цена которого обычно не превышает 400 рублей, несколько лет назад заменил металлическую цепь. У современного зубчатого ремня ГРМ есть гораздо больше преимуществ – он меньше шумит при работе, не поддается растягиванию, не боится коррозии и влаги.
Качественные эксплуатационные характеристики, которыми обладает ремень ГРМ Логан 1.4 и 1.6., определяются его конструктивными особенностями. Фирменное изделие является замкнутой многослойной полосой определенной толщины. Указанный ранее максимальный 120 К км пробега без замены качественный ремень может выдержать благодаря особенному строению, которым ремень ГРМ Логан 1 6 качественно отличается от предшественников. Оно имеет в себе наружный тканевый нейлоново-хлопковый слой, верхнюю и нижнюю резиновую прокладку, обрезиненный эластичный полиэстеровый корд с арамидом, внутренний слой из резины с крепким волокном. Качественный ролик ГРМ Рено Логан в сочетании с оптимальной степенью прочности ремня крайне важен при эксплуатации ГРМ.
Напомним, что крайне нецелесообразно экономить на роликах и ремнях. Не советуем ориентироваться на малую стоимость товара, отчасти на стоимость ремня ГРМ Рено Логан для разных типов двигателей, поскольку вы не гарантируете себе экономию на обслуживании авто в дальнейшем и это может повлиять на общие . Как правило, выходит так, что недорогой ремень изнашивается уже спустя пару километров пробега, после чего автовладелец вынужден покупать новый – более надежный и, соответственно, дорогой. Поэтому, если вы хотите избежать у Рено Логан обрыв ремня ГРМ с вытекающими последствиями, заранее обзаведитесь качественными деталями.
Итак, если вы решили взять дело в свои руки и самостоятельно проверять силу натяжения ремня, используйте для контролирования его при регулировке специальный тензометрический тестер. В связи с этим в технической документации нет данных о величине усилия при прогибе на определенный размер ветви ремня. Можно оценить на практике, правильно ли натянут ремень ГРМ Логан 1 4 или 1.6., правда, только приблизительно. Использовать здесь рекомендуется «правило большого пальца». Оно реализуется следующим образом: надавите большим пальцем на ветвь ремня и определите линейкой получившийся прогиб. Это универсальное правило важно знать всем, кого беспокоит обрыв ремня ГРМ на Логане Рено. Оно гласит, что если между центрами шкивов расстояние составляет 180-280 миллиметров, то прогиб должен составлять около 6 миллиметров.
Есть еще один путь доремонтной проверки степени натяжения ремня путем перекручивания вдоль оси его ведущей ветви. Если вам удастся перекрутить ветвь только усилием руки на более, чем 90 градусов, значит, ремень слабо натянут.
Прежде, чем купить ремень ГРМ Логан 1.6 или 1.4, помните, что такой способ подходит для тестирования только чрезмерно ослабленных ремней, посему обращение в сервис за более точной проверкой и регулировкой рекмоендуется.
Итак, если вы заметили, что пора купить ремень ГРМ Рено Логан и заменить поврежденный механизм самостоятельно, вам необходимо будет выполнить комплекс действий по замене ремня ГРМ.
Замена ГРМ Логан
Итак, замена ГРМ Логан для своего проведения требует наличие инструментов для снятия крышек ремня привода ГРМ и шкивы привода комплекса вспомогательных агрегатов, ключ на «10» и специальный для проворачивания ролика или же круглогубцы с отогнутыми губками.1. Для начала нужно установить поршень первого цилиндра в положение верхней мертвой точки такта сжатия, после снимите шкив привода комплекса вспомогательных агрегатов, далее – нижнюю крышку ремня ГРМ.
3. Затем проверните натяжной ролик по часовой стрелке, тем самым вы ослабите натяжение ремня привода ГРМ Рено Логан.
4. Следующий этап замены ГРМ Рено Логан состоит в том, чтобы снять ремень с зубчатых шкивов водяного насоса…
5. Снять его с распределительного вала…
6. А также ролика и коленчатого вала.
7. И в конце снимите ремень с вашего Рено Логан.
Проводимая вами замена ремня ГРМ Рено Логан требует неких сопутствующих знаний. Так, к примеру, оригинальный ремень должен иметь нанесенные стрелки, которые указывают направление его движения во время работы мотора. Если такие стрелки вы не найдете, а сам ремень вы будете снимать не с целью замены, нарисуйте их, хотя бы при помощи фломастера, чтобы ремень встал в прежнее положение.
8. Продолжаем замену ремня ГРМ Логан цена которого достаточно невысока. Теперь важно заменить натяжной ролик, окончательно отвернув гайку крепления…
9. И сняв ролик.
10. В итоге установите новый ролик в обратном снятию порядке. Важно, чтобы отверстия под специальный ключ были направлены наружу.
Заметим, что здесь показана замена ролика в процессе замены ремня ГРМ, но если нужно, ролик можно поменять, не трогая ремень.
11. Самостоятельная замена ГРМ Рено Логан цена которой будет ниже, чем в автосервисе, далее предполагает следующие действия. Сперва установите ремень на зубчатом шкиве распределительного вала, направив его помеченными стрелками (обозначено б) по ходу движения во время работы мотора, и совместив линию (обозначено а) с меткой на шкиве. Натяните ведущую ветвь на шкив водяного насоса…
12. А после на шкив коленчатого вала, тем же образом совместив черту на ремне вместе с меткой на шкиве(увидеть, как это правильно делается, позволит замена ГРМ Рено Логан видео в конце обзора).
14. После этого следует установить на коленчатый вал шкив привода комплекса вспомогательных агрегатов и провернуть на 2 оборота вал за болт крепления шкива. На этом этапе Логан замена ГРМ цена которого вас порадует, практически завершена. Проверьте, совпадают ли метки на шкивах коленчатого и распределительного вала, а также натяжение ремня.
Логан 1.4 замена ГРМ
В Логан 1.4 замена ГРМ имеет схожесть практически во всем. Процесс замены ремня ГРМ завершается тем, что, проверив натяжение ремня и совпадение меток, следует снять шкив привода комплекса вспомогательных агрегатов, а после установить все снятые детали и узлы в обратном их снятию порядке. Отрегулировав натяжение ремня привода дополнительных агрегатов, вся Рено Логан 1.4 замена ГРМ будет завершена.Замена ремня ГРМ Логан 1.6
Итак, теперь вы знаете, как проводится замена ремня ГРМ Логан 1.6 и 1.4. Для того, чтобы вы увидели наглядно, как проходит весь процесс, с полезными дополнительными советами и комментариями, предлагаем вам посмотреть видео. Теперь вы убедились, что замена ГРМ Логан 1 6 и 1 4 – это достаточно просто и доступно.Среди автомобилей, которые пользуются в нашей стране наибольшим спросом, стоит выделить «народную машину» Renault Logan, которая производится во множестве модификаций. Но, несмотря на это, основные операции по обслуживанию данного авто проводятся одинаково. И сегодня мы поговорим о том, как поменять ремень ГРМ на Renault Logan.
Повреждения ремня ГРМ
Ремень газораспределительного механизма может повреждаться. или же срезе зубьев. А это, в свою очередь, приводит к «утыканию» клапанов непосредственно в поршни, что является прямым следствием смещения углов поворота коленвала и распредвала. И, если подобная проблема уже случилась, то будьте готовы к долгому и недешёвому ремонту двигателя. Поэтому, необходимо постоянно проверять состояние ремня ГРМ, и при необходимости, менять его.
Если следить за газораспределительным механизмом, то — это совсем неплохой результат.
Интервалы проверки состояния ремня ГРМ
Если говорить о стандартных показателях, то проверка ремня должна проводиться не реже одного раза каждые пятнадцать тысяч километров пути, что вызвано нормой . Так что, эти работы можно совместить для экономии времени. Признаком изношенных свечей является:
- двигатель ;
Галерея изношенных ремней
Наружная часть зубчатой части должна быть чистой без лишних складок или же трещин. Это же касается наличия подрезов зубьев и отделения ткани от резинового слоя. А на противоположной стороне не должны наблюдаться следы износа, что предполагает визуальный просмотр нити корда. Торцы ремня должны быть без расслоений, и они не должны быть разлохмачены. Во всех этих случаях, а также при обнаружении на ремне следов масла, его необходимо менять. Если же всё в порядке, то замена ремня должна проводиться один раз на шестьдесят тысяч километров пробега.
Доступ к ремню ГРМ
Для того чтобы добраться до ремня ГРМ, необходимо открыть доступ к нему. Для этого, нужно снять правую опору двигателя, а также правый щиток грязезащиты, который закрывает моторный отсек. Здесь надо отдать должное конструкторам Логана, детали находятся в удобных местах, доступ к ним практически не затруднён.
После этого необходимо открутить шесть болтов крепления, которые находятся на верхней части крышки привода ремня. Пара болтов отвинчивается головкой «на шестнадцать», три болта — головкой «на тринадцать», и один болт — головкой «на восемь».
Только после этого мы можем снять верхнюю крышку ремня привода ГРМ, которая должна податься довольно легко. Теперь берём в руки головку «на восемнадцать» с трещоткой. Ею нужно провернуть коленчатый вал по часовой стрелке, удерживая за болт, который крепит шкив привода дополнительных агрегатов. Как результат, нашему взору откроется весь ремень ГРМ, чтобы мы могли оценить его состояние, и узнать, нужно ли его менять.
Проверка ремня ГРМ
На специализированных сервисах для проверки ремня ГРМ используется отдельный инструмент, именуемый тензометрическим тестером. Впрочем, оценить его натяжение можно очень просто и без него. Так, если большим и указательным пальцем можно перекрутить ремень в той его части, которая находится между зубчатыми шкивами распредвала и насосом охлаждающей жидкости, более чем на шестьдесят градусов, то это говорит о необходимости дополнительной натяжки ремня.
Регулировка ремня ГРМ
Для того чтобы провести непосредственную регулировку ремня, нужно выполнить несколько простых действий. Снимаем нижнюю крышку. С этой целью используется головка «на восемь», которая оборудована трещоткой, после чего отвинчивается пара болтов, удерживающих собой эту самую нижнюю крышку. Теперь необходимо использовать ключ «на шестнадцать», чтобы немного ослабить затяжку гайки крепления, которая . Теперь нужно взять специальный ключ, которым можно провернуть ролик по направлению против часовой стрелки, что позволит немного натянуть ремень. Если такого инструмента у вас нет, то его можно заменить ключом натяжения ремня привода ГРМ, который используется в переднеприводных моделях автомобилей ВАЗ.
Когда ролик находится в указанном положении, необходимо затянуть гайку его крепления. Теперь нужно провернуть коленвал в направлении по часовой стрелке. Делается это посредством болта крепления его шкива, в количестве двух оборотов. После этого необходимо снова проверить натяжение ремня. Если нужно, то регулировка проводится ещё раз. Сборка конструкции проводится в обратном порядке.
Замена ремня ГРМ (процесс)
Если же вы увидели, что ремень нуждается в замене, то откладывать это мероприятие не стоит. С этой целью, ремень привода дополнительных агрегатов нужно снять со своего места, а также удалить обе крышки ремня привода ГРМ. Когда вы отворачиваете болт, которым удерживается шкив коленвала, то вам нужно полностью заблокировать этот вал, дабы он не двигался. Помочь в этом может небольшое окно в картере сцепления, которое находится на верхней части под корпусом термостата. Во время проворота коленвала, нужно смотреть в окошко, как именно перемещается кожух сцепления. Для этой работы вам нужно будет позвать помощника. Нужно добиться того, чтобы один из шести болтов, которым крепится кожух и маховик, показался в окне.
Теперь необходимо застопорить коленчатый вал, дабы он не двигался. Делается это очень просто, установив туда силовую шлицевую отвёртку. Мы говорим о небольшом проёме между верхней частью окна, которая , а также головкой болта, которая удерживает кожух.
Нужно быть очень внимательным, чтобы не испортить упругие пластины, которые находятся между кожухом и нажимным диском сцепления.
Теперь головкой «на восемнадцать» нужно открутить болт, которым удерживается шкив коленвала, и удалить отвёртку со своего места. Шкив коленвала нужно снять. Чтобы обеспечить дальнейшее движение коленвала, нужно установить на место болт его крепления. Для этого можно дополнительно использовать обычную втулку.
Перед тем, как вы будете снимать ремень, необходимо установить коленвал и распредвал таким образом, чтобы они находились в, так называемой, верхней мёртвой точке. Делаем проворот коленвала по направлению по часовой стрелке, пока он не совпадёт с меткой в форме треугольника, которая располагается на зубчатом шкиве распредвала.
Теперь необходимо немного ослабить затяжку гайки, удерживающей натяжной ролик. С этой целью ролик нужно повернуть в направлении хода часовой стрелки. Таким образом, натяжение привода ремня ГРМ будет снижено. Как результат, ремень можно будет снять.
Когда вы меняете ремень, то уместно будет заменить ещё и натяжной ролик.
Для этого нужно открутить гайку его крепления, и просто снять со своего места.
Все работы по установке нового ролика, ремня и всех прочих компонентов проходят в противоположном порядке.
Стоит помнить, что ремень нужно ориентировать по тем изображениям, которые на нём нанесены. Мы говорим о небольших стрелках, которые указывают направление его движения.
Артикулы и коды запчастей
Замена ремня ГРМ одинакова для .
1.6 (K7M 710):
- Bosch — 1 987 949 437
Quinton Hazell — QTB589
1.4 (K7J 710):
- Bosch — 1 987 949 437
- Magneti marelli — 340018181035
- Mapco — 43122
- Для начала автомобиль поддомкрачивается, таким образом, чтобы правое колесо передней оси висело в воздухе.
- После снимается каркас картера силового агрегата, который фиксируется болтами и демонтируется правый пластмассовый брызговичок, который крепится несколькими пистонами.
- Теперь водителю без второго помощника не обойтись. Его задача – «втопить» пятую передачу и выполнить нажатие на педаль тормозной системы, параллельно водитель проводит съем болта шкива от коленвала, используя ключ на 18.
- Затем проводится демонтаж опоры мотора. Она фиксируется пятью болтами на седане Рено Логан с 16-тью клапанами и V-образным двигателем.
- Теперь можно провести стягивания ремня ГРМ из базового места.
- Выкручивается болт ролика, предназначенного для натяжки (ключи № 10 и 13). Для снятия ролика с насоса гидроусилителя руля, его следует проворачивать по часовой стрелке.
- Защитный каркас ГРМ демонтируется также при помощи ключей.
- Вначале метки ГРМ распредвала устанавливается вверх, чтобы выполнить дальнейшую установку правильно.
- При этом метки ГРМ на распредвале и ремне Renault Logan могут не совпадать из-за различия в конструкциях, но при прокручивании ремня метки однозначно совпадут, основное это выбрать качественную комплектующую и приобрести ременной элемент.
- Если же при прокручивании старая риска ремня становится в одно положение с меткой на распредвале, ее нужно пометить маркером непосредственно на ремне.
- Затем выкручивается (но более лучше припускается) гайка фиксации комплектующих и демонтируются навесные узлы вместе с роликом.
- Новые детали, как и ролики, имеют также риски и направления, нанесённые производителем, которые должны соответствовать меткам на старых запчастях.
- При монтаже нового ремня и ролика следует обратить внимание на обозначения на коленвале и распредвале Renault Logan, чтобы совместить их с рисками на новом механизме при сборке.
- Используя спецключ производиться натяжка нового расходника и ролика.
- После выполняется проверка правильности натяжения ремня. В случае возможности проворота механизма на угол более 900, новую комплектующую требуется подтянуть. После затяжки система собрана и считается готовой к работе.
- Процесс сборки выполняется по обратной схеме. И можно считать, что замена ремня ГРМ окончена.
- Снимаем ремень генератора, помпы гидроусилтеля.
- Снимаем правую опору двигателя.
- Отворачиваем шкив коленвала (используем ключ на 18).
- Снимаем верхнюю крышку защитного кожуха ремня ГРМ; затем отворачиваем три болта на нижней, снимаем её тоже.
- ВАЖНО пометить положение натяжного ролика относительно к оси.
- Ослабляем гайку, которой крепится натяжной ролик, проворачиваем его по часовой стрелке (получается, мы ослабили натяжение ремня ГРМ).
- Снимаем ремень ГРМ поочередно с зубчатых шкивов водяного насоса, распредвала, коленвала, натяжного ролика, двигателя.
- Новый ремень устанавливаем сначала на зубчатый шкив распредвала. Обратите внимание на маркировку направления (стрелки) на ремне! Риска А должна совпадать с отметкой на шкиве.
- Далее ремень натягиваем на шкивы водяного насоса, коленвала (также совместив риску с меткой) и на натяжной ролик.
- Проворачиваем ролик до совпадения меток, затягиваем гайку крепления.
- После установки проверяем натяжение ремня. Чтобы сделать это, пробуем перекрутить его вокруг своей оси. Если удается это сделать более, чем на 90 градусов, ремень нужно натянуть сильнее. Точно натяжку ремня можно проверить только специальным прибором. Этот момент очень важен, так как при неправильной установке ремня ГРМ повреждения могут быть такими же, как при его разрыве.
- Собираем всё, соблюдая обратный порядок.
Одну из главных функций в седане французского производства Рено Логан выполняет (ГРМ) газо-распределительный механизм. Насколько качествен и надежен ремень данной системы, настолько и оптимально работает силовой агрегат машины и создает усилие для движения автомобиля. Достаточно часто необходима замена ремня ГРМ, и нужно четко соблюдать все правила, в том числе помнить про метки ГРМ.
Причины для замены
Конструктивно ремень ГРМ на Рено Логан обладает особенностью, которая определяет неисправность в клапанной системе при работе с поршневой группой, когда происходит обрыв ремня. Данная характеристика присуща моторам на 8 и 16 клапанов. Если же на 1.6 литровом двигателе последствия обрыва ремня будут незначительны, то на авто с 16-ти клапанным механизмом придется значительно потратиться на покупку новых комплектующих, а вот замена ремня ГРМ вполне осуществляется самостоятельно.
Какова периодичность замены и как долго можно ездить на старом ремне 1.6 л, когда в моторе 8 и 16 клапанов? Автоконцерн советует проводить замену при регламентном ТО после 90 тыс. км пробега. При этом, исключается потребность при использовании машины в протяжке всего узла. Замена ремня ГРМ обязательна, и поэтому каждый владелец авто, должен знать про метки ГРМ.
Силовой агрегат объемом на 1.4 л использует цепную передачу для привода, которая имеет отрицательный момент – повышенный шум на моторах 8 и 16 клапанов. Вторым минусом является высокая стоимость расходника в случае замены (двигатель на 1.4 л на Рено Логан, в отличие от 1.6 л). При этом бесспорным плюсом является отсутствие обрывов цепи и невозможность деформации клапанов. Кроме того, ресурс данной запчасти гораздо выше на двигателе объемом в 1.4 л, чем при использовании ремня.
Стаж эксплуатации и многолетний опыт использования и проведения ремонтных мероприятий автолюбителями без помощи специалистов свидетельствует о противоположном. Хотя в целом Рено Логан известен как надежный и неприхотливый автомобиль, но именно ГРМ – его ахиллесова пята. В реальности ременной элемент ГРМ не может прослужить 90 тыс. км и более. Он до этого изнашивается естественным образом. Кроме того, быстрому выходу из строя способствует несвоевременное проведение профилактической протяжки механизма.
Поэтому существует рекомендация, для ответственных водителей, выполнять самостоятельно протяжку ГРМ Renault Logan с периодичностью раз в 15 тыс. км. Это увеличить срок службы комплекта, а замена ремня ГРМ должна проводиться не чаще одного раза на каждые 60 тыс. км.
Какие могут быть последствия
На фотоснимках из интернета можно увидеть деформированные клапана – вот результат несвоевременной установки нового расходника (ремня ГРМ). Основными предпосылками профилактических действий и дальнейшей установки нового узла на мотор 8 и 16 клапанов, являются выход из строя либо же обрыв комплектующей.
При обрыве поршень, встречая клапан, изгибает его. Деформация происходит из-за особенностей, заложенных в конструкцию именно поршневой группы. Если произошел обрыв ремня, то данного момента (изгиба клапанов) практически не избежать, а результат для двигателя оказывается очень плачевным. Поэтому, чтобы не менять в дальнейшем комплект изогнутых клапанов следует своевременно устанавливать новый элемент самостоятельно или же заехать на СТО, там мастера осуществят качественный ремонт, и при этом обязательно обращают внимание на метки ГРМ. Из-за того, что поршень деформирует при встрече клапан, то установка нового комплекта существенно ударит по карману автовладельца. Для того, чтобы не столкнуться с подобной ситуацией следует в предписанное время проводить замену старой комплектующей.
Особое внимание необходимо сосредоточить на моменте покупки нового ремня. Это связано с функцией, которую выполняет ремень на машине. Она очень важна и может стать причиной более существенной поломки (изгиб клапанов) и в дальнейшем значительных денежных расходов. Поэтому для замены данной запчасти на Рено Логан следует придерживаться рекомендаций французского автопроизводителя и останавливать свой выбор только лишь на ремнях оригинального производства. Это даст возможность избежать ситуации с деформированием клапанов.
Процесс замены ГРМ на Рено Логан
Технология установки новой комплектующей на французском седане Renault Logan состоит из ряда последовательных операций, которые качественно расписаны и представлены на фотоснимках в Интернете:
Когда крышка ГРМ снята, выполняется замена ремня ГРМ старой детали новой. Она предусматривает:
Отличием замены на 16-ти клапаном двигателе является присутствие в конструкции двух распределительных валов. Поэтому технология замены будет несколько другой, а сам процесс более кропотливым и трудоемким.
Подведение итогов
Как следствие, процедура установки новой детали на седане Рено Логан довольно непростое занятие, которое предусматривает наличие определенных знаний и опыта при проведении ремонта на автомобилях. Однако, несмотря на ряд трудностей ременной элемент можно поменять самостоятельно. Необходимо помнить и о своевременности замены, так как в противном случае можно деформировать клапана.
Замена ремня ГРМ Рено Логан 1,4 или 1,6 л производится как планово, так и в результате его повреждения или обрыва. Периодичность замены ремня ГРМ на Рено Логан, по рекомендациям, составляет 60 000 км. Это значение озвучено производителем и соответствует отзывам автовладельцев о ресурсе ремня.
Последствия неисправности ремня ГРМ
Конечно, каждый владелец популярного седана вправе сам решать, через сколько километров нужно менять ремень ГРМ на Рено Логан, но всё-таки сроки замены лучше соблюдать. Обрыв ремня грозит совсем уж плачевными последствиями (чаще всего гнутся клапана), но и когда он начнет проскальзывать, хорошего мало: расход топлива повышается, мощность двигателя снижается, растет температура охлаждающей жидкости. В общем, сколько прослужит именно ваш ремень на практике лучше не проверять.
Проверка состояния ремня привода ГРМ
Как проверить ремень ГРМ на Рено Логан? Проворачивая коленчатый вал, осмотреть ремень на предмет наличия трещин, расслоения, складок, подрезов зубьев. Если что-то из перечисленного обнаружено, ремень пора менять, пусть его срок службы и не истёк.
Выбор ремня ГРМ
Как было сказано выше, замена ремня ГРМ относится к плановым регламентными работам. Прежде, чем проводить замену, важно определиться, какой ремень ГРМ выбрать (кстати, почему-то многие автовладельцы спрашивают, цепь или ремень установлены на их автомобиле; отвечаем– ремень). Для 16-клапанного двигателя понадобится ремень номер 8201069699, для 8-клапанного артикул 8200939081. Оригинальный комплект обойдётся в 2500 рублей, аналоги примерно на 1000 дешевле. Среди основных аналогов можно назвать брэнды Дайко и Гейтс. Какого производителя предпочесть? Это, что называется, как посмотреть. Отзывы о всех перечисленных в целом положительные. Это касается и качества резины, и того, сколько ходит ремень. В общем, выбор фирмы за вами.
Цена замены ремня ГРМ на Рено Логан в сервисе составляет от двух до пяти тысяч рублей.
Замена ремня ГРМ
Замена ремня ГРМ Рено Логан (на примере 8-клапанного двигателя)
Перед тем, как поменять ремень, необходимо установить ваш автомобиль на ровную поверхность, затем снять правое колесо и грязезащиту. Это даст доступ к тому месту, где находится ремень. Затем нужно провернуть двигатель, пока метка на распредвале не окажется вверху. Итак, приступаем к замене.
ПОЛЕЗНО Многие автолюбители отмечают, что ролики и помпу лучше менять одновременно с ремнем.
