Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ на примере ВАЗовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные метки ГРМ - залог правильной работы двигателя. Если метки выставлены неверно, то нормальная работа двигателя исключена. Так же немаловажно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится сталкиваться с процедурой выставления ГРМ по меткам? Когда нам по регламенту необходимо заменить ремень ГРМ на очередном ТО, кстати ролики тоже обязательно меняются вместе с ремнем в таком случае. Так же если у нас "накрылась" помпа - ремень ГРМ придется снимать, так как именно он приводит в движение наш "водяной насос". Ну и если (самый худший вариант) - у нас порвало ремень. Тут если двигатель "втыковый", то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они нанесены. Первое - метки на шкивах распредвалов, как на впускном так и на выпускном:

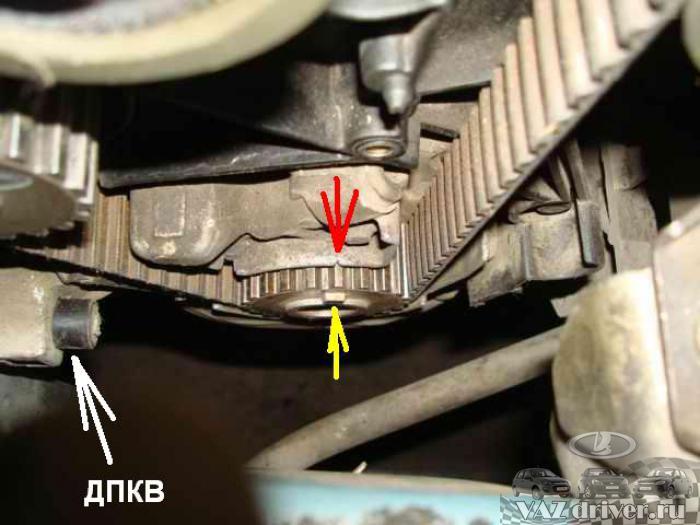

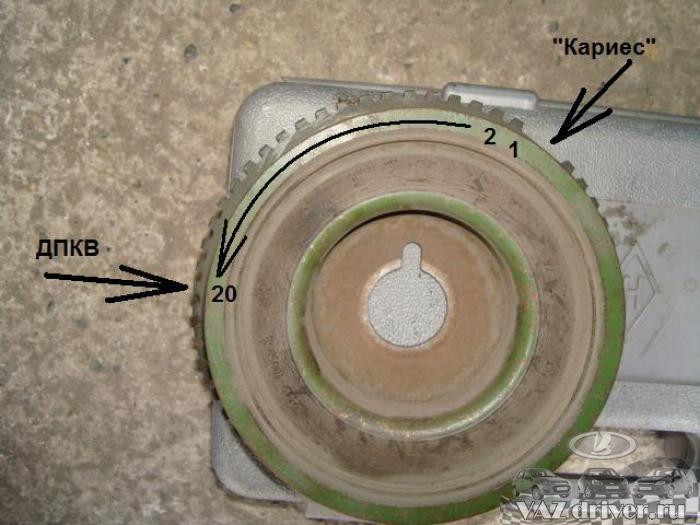

Они должны совпадать с меткой на коленвале, а вот тут уже несколько методов вычисления этой метки. Достаточно сложный, снять шкив ремня генератора (он не дает увидеть метку) и улицезреть совпадение меток.

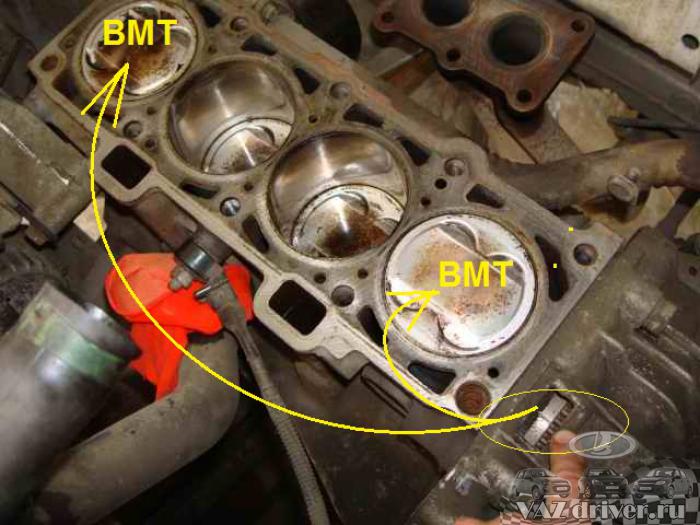

При таком совпадении меток поршня находятся в ВМТ (Верхней мертвой точке)

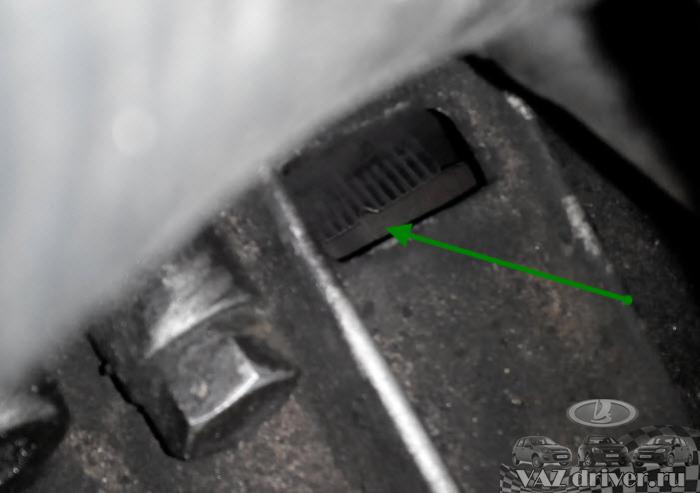

Ну и наконец третий вариант выставления положения коленвала - метки на маховике, их видно если снять резиновую заглушку на КПП:
Вот такие вот варианты сопоставления меток ГРМ мы предлагаем вам на примере двигателей 1.5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы касаемо меток ГРМ на конкретно вашем двигателе - задайте их у нас на форуме, в соответствующем разделе.
Замена ремня ГРМ на 16-клапанном двигателе ВАЗ-2110, 2111, 2112
В шестнадцатиклапанных моторах ВАЗ 2112 ремень газораспределительного механизма выполняет функцию передаточного элемента, вращая 2 распределительных вала и приводную шестерню водяного насоса от шкива коленвала.
Кроме этого, привод ГРМ 16-клапанников отличается от 8-клапанных двигателей наличием опорного ролика, помогающего направлять ремень.
Ремень ГРМ ВАЗ 2112 изготовлен из армированной резины, и имеет зубчатую внутреннюю поверхность.
Неисправности ремня
Определить, что ремень ГРМ пришел в негодность, можно осмотрев его визуально. Дальнейшая его эксплуатация не рекомендуется, если:
- на поверхности ремня имеются трещины или порезы;
- имеет место расслаивание его структуры;
- повреждена его зубчатка с внутренней стороны.
Перечисленные неисправности являются следствием:
- эксплуатации свыше рекомендованного периода;
- попадания на поверхность активных веществ (масло, охлаждающая жидкость, топливо и др.);
- механического воздействия вследствие нарушения работы водяного насоса, натяжного или опорного роликов;
- неправильной регулировки натяжения ремня.
Несвоевременная диагностика состояния ремня может стать причиной выхода из рабочего состояния роликов, помпы, а также генератора в случае попадания на его шкив или вал фрагментов оборванного ремня ГРМ.
Но главная опасность заключается в том, что при его обрыве поршни и клапана начинают двигаться хаотично, что приводит к их столкновению.

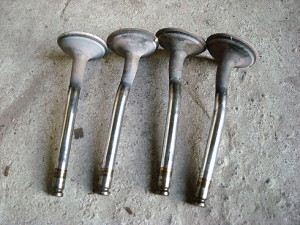

Если такое случается, клапана гнутся, повреждая верхнюю поверхность поршней, а также головку блока цилиндров и элементы газораспределительного механизма.
В этом случае без капитального ремонта двигателя будет не обойтись.
Менять ремень ГРМ на ВАЗ 2112 следует не реже, чем через каждых 50 тыс. км пробега. Кроме этого, один раз в месяц необходимо проверять его состояние. При выявлении малейших повреждений, ремень нужно заменить.
Цена ремня ГРМ
Отдельно ремень ГРМ на ВАЗ 2112 стоит около 1000 рублей. Однако менять следует все элементы привода одновременно. Так будет более понятно, каков общий ресурс. Стоимость комплекта, включающего ремень и 2 ролика (натяжной и опорный) составляет порядка 2500-3000 рублей.
На станциях технического обслуживания за замену комплекта с вас могут взять от 800 до 1200 рублей.
Чтобы сэкономить средства, заменить комплект привода ГРМ на ВАЗ 2112 можно самостоятельно, но сначала нужно выбрать правильные запчасти. В нижерасположенной таблице приведены несколько видов комплектов проверенных производителей с указанием каталожных номеров.
Замена
- шестигранный ключ на 5;
- накидные ключи или головки на 15, 17;
- ключ для натяжного ролика;
- большая плоская отвертка.
1.Устанавливаем машину на ровной площадке. Поднимаем капот, отключаем питание бортовой цепи, сняв клемму массы на аккумуляторе.

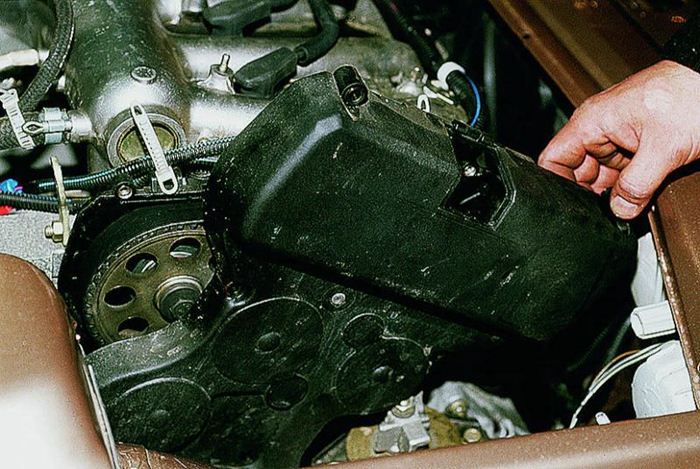

2.Откручиваем все шесть болтов крепления кожуха привода ГРМ слева от головки блока.
3.Разъединяем контакты на датчике коленвала.

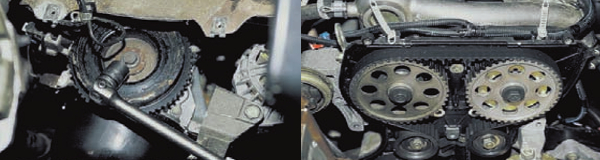

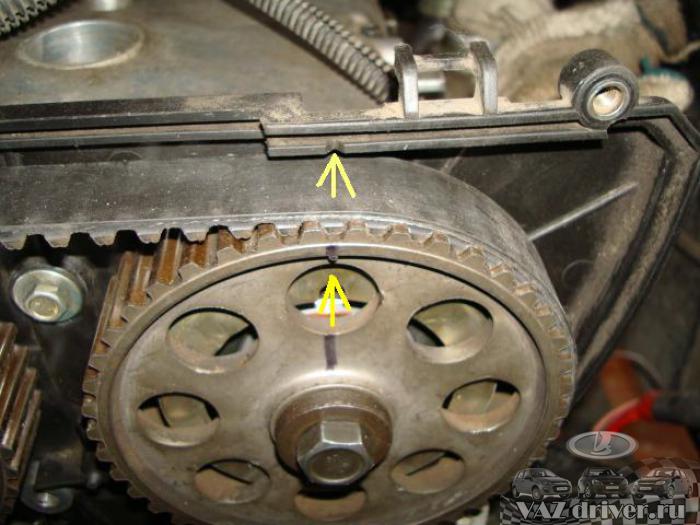

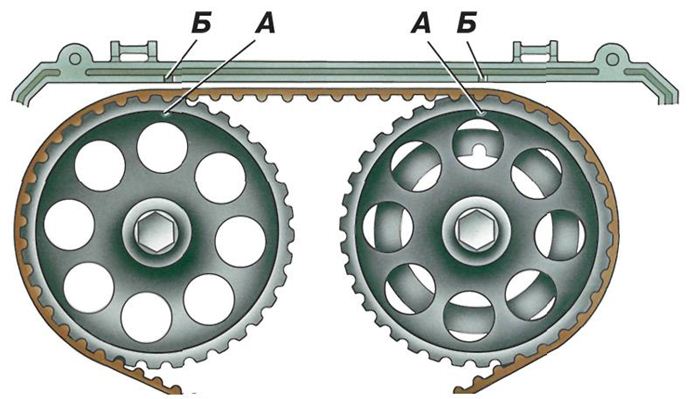

4.Сверяем метки на шестренях обоих распредвалов с метками на задней крышке кожуха (треугольные высечки).
5.Проверяем также совпадение метки на венце маховика. Для этого отверткой поддеваем резиновую заглушку, расположенную на картере сцепления под термостатом. Под ней находится зубчатка маховика, на которой и расположена метка. Она должна совпасть с пропилом на картере слева.
6.Переходим к метке шкива коленвала. Для этого нужно ослабить натяжение ремня генератора, открутив гайку натяжителя.
7.Сняв ремень со шкива, фиксируем текущее положение маховика, вставив отвертку между его венцом и картером.
8.Ключ на 17 накидываем на болт шкива генератора, откручиваем и снимаем его. За ним расположена шестерня коленвала с меткой, которая должна совпадать в этом положении с отметиной на крышке масляного насоса.
9.В случае несовпадения каких либо пар меток, нужно выключить передачу, ввернуть болт крепления шкива генератора, и, не снимая с него ключа, постепенно проворачивать коленчатый вал, пока все метки не совпадут.

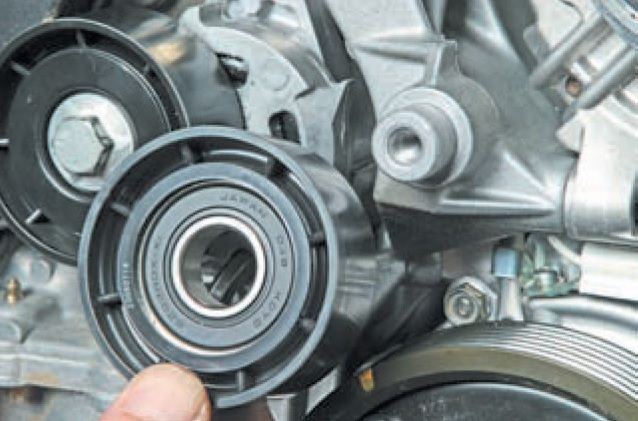

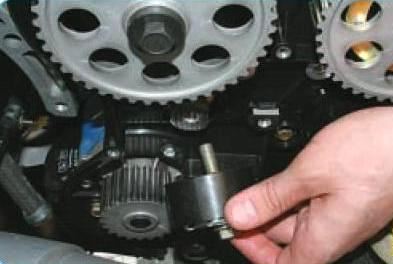

10.Когда метки будут на своих местах, демонтируем натяжной ролик ключом на 15, после него – опорный, и снимаем ремень ГРМ.

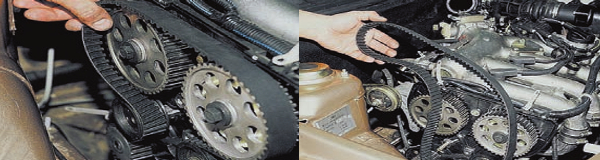

10.Ставим новые ролики, устанавливаем новый ремень, начиная со шкива коленвала.
11.Натягиваем ремень, вращая натяжной ролик по часовой стрелке с помощью специального ключа (либо зафиксировав кривыми плоскогубцами), пока натяжение не будет оптимальным. Проверить степень натяжения можно без помощи инструментов. Достаточно взяться за ремень на участке между шкивом коленвала и шкивами распредвалов, и прокрутить его горизонтально. Оптимальным будет натяжение, при котором пальцами его удастся провернуть не более чем на 90 градусов.
12.Монтаж производим в обратном порядке.
13.Вытаскиваем отвертку из отверстия картера.
Итог работы
В итоге привод ГРМ должен работать без малейших сбоев. Если при запущенном двигателе натяжной или опорный ролик будет издавать гул или свист, натяжение ремня нужно уменьшить путем небольшого поворота натяжного ролика влево.
http://mylada.net
ГРМ - аббревиатура расшифровывается как газораспределительный механизм двигателя внутреннего сгорания.
Система газораспределения двигателя Ваз 2112 (2110, 2111) состоит из:
- Распределительного вала (8-и клапанный силовой агрегат) или двух валов (16-и клапанный двигатель).
- Ремень привода механизма.
- Впускных и выпускных клапанов.
- Толкатели, штанги и коромысла.
- Другие вспомогательные элементы.
Ремень привода выполняет роль связующего элемента, который передает механическую силу с коленчатого вала на распределительный вал(ы), осуществляя тем самым его(их) вращение.
На автомобиле Ваз 2112 ремень ГРМ расположен в передней части двигателя, под крышкой. Выполнен он из специальной (увеличивающий ресурс эксплуатации) резины. Внутренняя поверхность ремня зубчатая для соединения со шкивами, которые так же имеют зубчатую поверхность.
Купить ремень на сегодняшний день не проблема, он есть практически в каждом магазине автозапчастей на Ладу. Его стоимость начинается с 500 рублей. В зависимости от характеристик (стойкость к обрыву). Кроме этого, довольно часто в магазинах можно увидеть в продаже готовые комплекты, в которые входит ремень и натяжные ролики, их цена начинается с 1200 рублей и выше.
Замена ремня ГРМ на Ваз 2112 своими руками
Снятие ремня ГРМ на автомобиле Ваз 2112 с 16-и клапанным двигателем проводят для его замены в случае если ремень порвался, либо в процессе технического осмотра газораспределительного механизма выявились его повреждения (потертости, трещины и другие дефекты).
Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
- В первую очередь скажем несколько слов, о том, как без снятия крышки ГРМ, оценить состояние ремня. Для этой цели на передней крышке ремня предусмотрена заглушка, которую следует снять, поддев плоской отверткой. Проворачивая коленчатый вал (если необходимо) оцениваем текущее состояние и принимает решение о целесообразности выполнения снятия и замены ремня своими руками.
- Снимите ремень генератора.

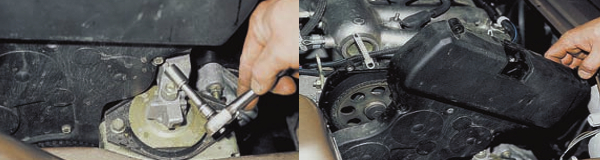

- Торцовой головкой на десять выкручиваем шесть болтов крепления передней крышки ремня и снимаем ее.
- Устанавливаем автомобиль на домкрат и снимаем правое колесо. После чего демонтируем пластиковый щиток моторного отсека. Тем самым по обеспечиваем удобный доступ к механизму газораспределения.
- Торцовой головкой на семнадцать, проворачиваем коленчатый вал (за болт крепления его шкива) по часовой стрелки до момента совмещения меток на зубчатых шкивах распределительных валов с метками на задней крышке ремня ГРМ.
- Снимаем шкив.

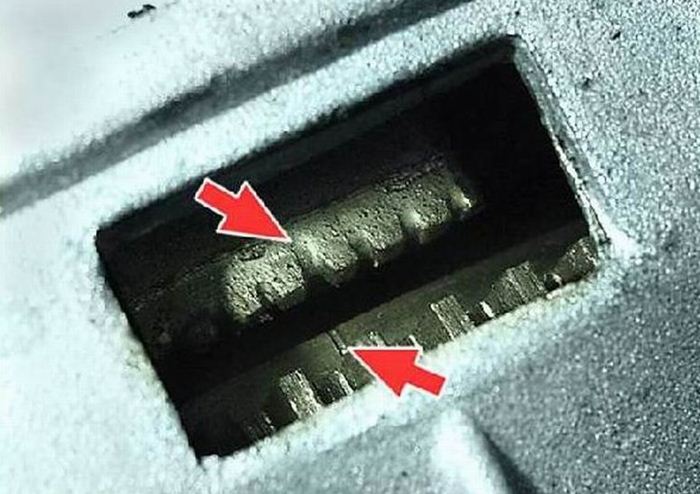

Проворачивая коленчатый вал, обратите внимание, риска на маховике должна встать напротив прорези крышки картера сцепления.
- Через отверстие в картере сцепления, между зубьями маховика, вставляем плоскую отвертку, тем самым фиксируем его от проворачивания и откручиваем болт крепления шкива привода генератора.
- Снимаем шкив.
- После чего ключом на семнадцать ослабляем гайку натяжного ролика ремня ГРМ.
Установка, регулировка и натяжение ремня ГРМ
Установку ремня выполняем в порядке обратном снятию, предварительно убедившись в совмещение установочных меток коленчатого и распределительного валов.
Сначала ремень одевается на зубчатый шкив коленвала. Натягиваем ремень за обе ветви и заводим переднюю ветвь за опорный ролик, а заднюю, одев на шкив водяного насоса - за натяжной ролик. Затем надеваем ремень на шкивы распределительных валов.
Теперь необходимо проверить совмещение установочных меток, для этого проворачиваем коленчатый вал по ходу его вращения на несколько оборотов. Если метки не совпали, то ремень следует перекинуть несколько шагов в нужную сторону.
Натяжение ремня ГРМ выполняется натяжным роликом, который следует провернуть на один два оборота, а затем закрепить его. Нормальным считается такое натяжение, при котором прогиб ремня в центральной части между шкивами распределительных валов, при нагрузке 100 H (10 кгс) будет составлять ~ 5.4 мм.
На этом ремонтные работы по завершены.
Правильная натяжка ремня ГРМ на автомобилях производства завода «АвтоВАЗ» является несложной, однако требующей определенных специальных познаний процедурой.
Алгоритм действий может немного различаться в зависимости от модели силового агрегата, а не от марки авто. Отличия существуют в процедуре замены и натяжки ремня на 8-ми клапанных и 16-ти клапанных моторах. О том, как натянуть ремень ГРМ на обоих типах автомобильного «сердца», читайте далее.
Четырехцилиндровые восьмиклапанные силовые агрегаты чаще встречаются на:
- ВАЗ-2108 — 2115;
- ВАЗ-2110 — 2111.
Шестнадцатиклапанные двигатели в основном применяются:
- На ВАЗ-2112;
- Лада приора;
- Лада калина;
- Лада ларгус;
- Лада гранта;
- Лада веста.
Некоторое количество автомобилей семейства «Самара 2» также оснащалось 16-ти клапанными моторами. Помимо этого, такие двигатели ставились и на модели 2110-2111.
Когда производится натяжка ремня газораспределительного механизма
Натяжка ремня ГРМ ВАЗ-2112 и других моделей ВАЗ производится в следующих случаях:
- Установка нового ремня;
- Ослабление ремня;
- «Проскакивание» ремня с нарушением регулировки ГРМ;
- Замена натяжного ролика и других механизмов привода ГРМ.
Если причиной вмешательства является обрыв или «проскакивание» ремня, предварительно следует убедиться в целостности клапанов. Оборвавшийся газораспределительный механизм (привод) приводит к повреждению двигателя на 16-ти клапанных силовых агрегатах объемом 1.5 литра. Однако в случаях обрыва привода на высоких оборотах, клапаны и ЦПГ разрушаются и на других моторах.
Проверяют работоспособность ГРМ на ВАЗ-2114 и других моделях, оснащенных 8-ми клапанными агрегатами, путем проворачивания распредвала вручную. Исправный механизм должен с некоторым усилием провернуться. Неисправный, как правило, не поддается воздействию.
Во время процедуры необходимо проверить компрессию в каждом из цилиндров. Простейшим способом сделать это является плотное закрытие свечного отверстия бумагой. При наличии давления в цилиндре заглушку на определенном этапе проворачивания распредвала выбивает с посадочного места.
Аналогичную проверку на 16-ти клапанных двигателях проводить не рекомендуется. Слишком велик риск повреждения изначально исправного клапанного механизма. В поршнях полуторалитровых моторов этого типа нет проточек. Поэтому клапаны, опускающиеся вниз, гнутся при контакте с поверхностью поршня.
Натяжка ремня на 8-ми клапанных моторах ВАЗ
Перед тем, как натянуть ремень ГРМ на ВАЗ, следует выполнить следующие подготовительные работы:
- Вывесить и снять правое переднее колесо;
- Выкрутить 3 болта крепления передней крышки привода ГРМ;
- Снять крышку;
- Ключом «на 17» ослабить затяжку натяжного ролика.
После этого следует сверить метки привода. Одна из них, расположенная на шкиве коленвала, должна совпадать с установочным усиком задней крышки. Одновременно с этим сверяют метку на маховике . Она должна быть на одном уровне с установочной меткой на приливе блока.
ВАЖНО! В реальности достичь точного совпадения меток удается не всегда. Поэтому механизм настраивают с погрешностью +/- 1-2 мм. Это не оказывает заметного влияния на ходовые качества автомобиля.
Если метки совпадают, вопрос о том, как натянуть ремень ГРМ, можно считать решенным. Не снимая ремня, необходимо подвинуть ослабленный натяжной ролик вправо таким образом, чтобы возникло необходимое натяжение. После этого ролик намертво затягивают. Для регулировки ролика используется специальный «рогатый» ключ. При его отсутствии можно воспользоваться двумя крестовыми отвертками, которые вставляют в специальные отверстия на ролике.
При несовпадении меток ремень ГРМ на ВАЗ-2109 необходимо снять со шкивов. После этого сами шкивы по отдельности выставляются по меткам. Обратный монтаж ремня лучше начинать с задней ветви. После его установки ролик затягивают.
ВАЖНО! Шкивы, расположенные по меткам, при установке ремня ГРМ ВАЗ-2114 и других переднеприводных моделей, могут смещаться на 1-2 зуба. Если подобное происходит, выставлять метки следует с погрешностью влево, позволяющей компенсировать смещение. После установки ремня шкивы сами встанут в необходимое положение.
Необходимо закончить натяжку и фиксацию ремня, после чего вручную провернуть двигатель на 2-3 оборота за шкив коленвала. Для этого удобно использовать головку «на 19» с удлинителем. КПП должна стоять на «нейтрали». Если после проворачивания метки не сместились относительно друг друга, процедуру можно считать оконченной. Сборку производят в обратной последовательности.
Следует ответить на вопрос о том, как проверить состоятельность натяжения. Для этого необходимо зажать ремень между большим и указательным пальцем и повернуть на 90°. Мастер должен быть в состоянии сделать это, иначе ремень считают чрезмерно натянутым.
Натяжка ремня на 16-ти клапанных моторах ВАЗ
Натяжка ремня ГРМ на приоре и других автомобилях, оборудованных 16-ти клапанными моторами, в целом производится аналогичным образом.
Однако есть небольшие отличия. Так, крышка газораспределительного механизма этих двигателей крепится на 6-ти, а не на 3-х болтах, как в предыдущем случае.
Помимо этого, натяжка ремня ГРМ на силовых агрегатах «ВАЗ-2112» (16 клапанов) осуществляется с помощью двух роликов. Один из них подвижный, использующийся для натяжения. Второй — опорный.
Натягивая ремень «приоровского» мотора или мотора 2112, необходимо соблюдать особую осторожность. Надев и натянув его, необходимо в обязательном порядке попытаться провернуть двигатель вручную.
Если коленвал не удается прокрутить, следует еще раз проверить правильность установки меток. На этих моторах ошибка практически всегда приводит к повреждению клапанов и поршневой группы.
Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.
1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами.
Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

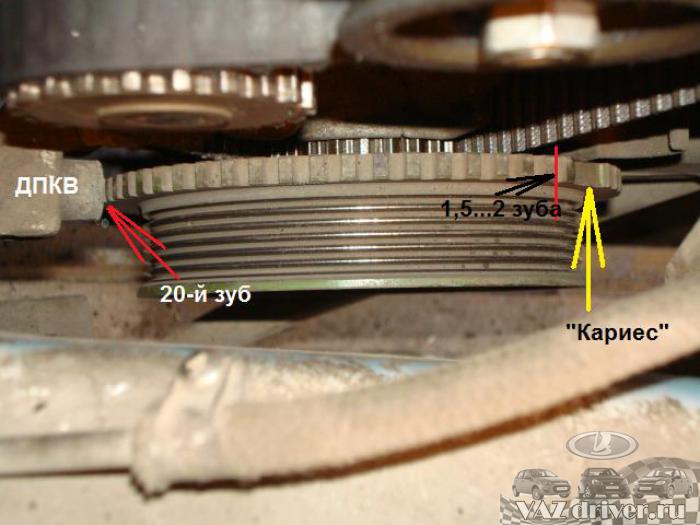

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить - закрутить болт крепления шкива.
3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.
4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.
5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

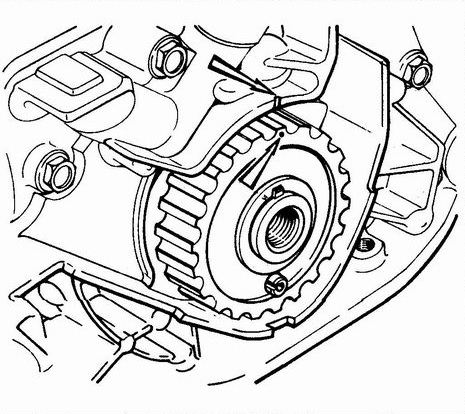

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.
7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ
8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)
9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.
Натяжение ремня ГРМ
1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.
2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.
3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.
4. в "Руководстве", подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь "комнатную" температуру (+15-30°С). Перетянутый ремень обрывается - прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.
