.Оперативные настройки

Доступны следующие оперативные настройки:

Порог. Регулируется кнопками Up (увеличение) и Down (уменьшение) из основного экрана, принимает значение от 1 до 32. Величина, обратная чувствительности, плавная регулировка.

Баланс грунта. Вызывается нажатием на кнопку OK из основного экрана. Для корректных показаний входить в это меню следует при поднятом над грунтом датчике. В верхней строке отображается отклик от грунта в графическом виде, с 0 посередине. В нижней строке - значение текущего угла отклика грунта в градусах. Вручную угол можно менять кнопками Left и Right, шаг изменения - 0,1 градус. Поднимая и опуская датчик, следует добиться 0-х отклонений по верхней шкале. Для вступления изменений в силу необходимо нажать OK, если выйти по Esc, изменения не запоминаются. При нажатии любой из кнопок Up или Down (из экрана баланса) запускается режим автоматической настройки на грунт. Запускать этот режим следует при поднятом датчике, после этого у пользователя есть примерно 4 секунды на то, чтобы опустить и поднять датчик. Угол отклика грунта будет вычислен, запомнен, и прибор перейд?т в основной режим.

Маска. Вызывается из меню. Позволяет разрешить/запретить любой из 16 секторов в диапазоне VDI. Верхняя строка отображает текущую маску, в нижней строке отображается курсор, который можно двигать клавишами Left и Right. Любой из клавиш Up или Down текущий сектор разрешается или запрещается. Для запоминания маски необходимо нажать кнопку OK, при выходе по Esc изменения не запоминаются.

Пинпоинт. Статический режим - предназначен для локализации цели. Выход - нажатие любой клавиши.

Подсветка. Включение/выключение подсветки в основном режиме. В меню подсветка всегда включена.

Включение / выключение питания. Включение коротким нажатием. Выключение - нажали и подержали кнопку до отключения питания (1-2 сек).

. Описание меню

Audio

“Volume” - Регулировка громкости. Зада?т уровень громкости Диапазон изменения 0 - 31. “Volume variation”- Варьирование громкости. Зада?т степень изменения громкости в зависимости от уровня отклика для слабых откликов. Диапазон изменения 1 - 7. Кнопки Left и Right - уменьшение и увеличение диапазона изменения громкости, ОК - запоминание, Esc - выход без запоминания. “Sound freq max”- максимальная частота звука “Sound scheme” - варианты озвучивания VDI Scheme 1: Частота плавно меняется в зависимости от VDI цели во вс?м диапазоне. Scheme 2: Частота плавно меняется в зависимости от VDI от 90 до 131 градуса. Цели ниже 90 озвучиваются низким тоном, выше 41 - высоким тоном. Scheme 3: Цели ниже 90 озвучиваются низким тоном, выше 90 - высоким тоном. “Threshold” - трешхолд. Фоновый звук при отсутствии цели под датчиком, Off - выключен, 1….32 - громкость трешхолда.

HW options

“Ferrite calibr” - Калибровка по ферриту. Позволяет принять угол отклика от феррита за 0 градусов (начало шкалы). Возможен ручной режим, в котором кнопками Left и Right устанавливается значение угла поворота (задержки) в градусах. В верхней строке при этом индицируется уровень отклика, перемещая кусочек феррита над катушкой, и изменяя угол поворота, надо добиться минимального отклонения индикатора уровня от 0. При нажатии любой из кнопок Up или Down прибор переходит в режим автоматической калибровки по ферриту, при этом у пользователя есть около 4х секунд для того, чтобы несколько раз провести кусочком феррита над катушкой. Следует использовать небольшой кусочек феррита, и не подносить его близко к датчику. Угол отклика от него будет вычислен, но для сохранения этой настройки необходимо нажать кнопку OK. При выходе по Esc настройка не запоминается.

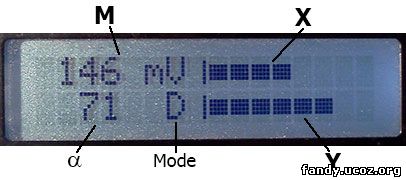

"Balance" - текущее состояние дел и компенсация "Desired balance" - какой баланс хотелось бы получить "No compensator" - баланс датчика с выключенным компенсатором "Compensator on/off" - отключение компенсатора (на прошивке 2.0.2 работает криво) Экраны всех 3-х пунктов идентичны, и отличаются буковкой во второй строчке - "B" - "Balance", "D" - "Desired balance", "N" - "No compensator". Кроме того, при подборе компенсации высвечивается буква "A", а по окончании подбора кратковременно высвечивается восклицательный знак.

На экране в графическом виде отображаются проекции вектора разбаланса X (верхняя строка) и Y (нижняя строка), а так же в числовом виде размах разбаланса в милливольтах (верхняя строка) и угол вектора разбаланса в градусах (нижняя строка). "No compensator" служит для настройки самого датчика в процессе изготовления. "Desired balance" - зада?тся желаемый разбаланс. Значение по X меняем кнопочками "Вправо"/"Влево", значение по Y - кнопочками "Вверх"/"Вниз". Кнопочка "ОК" - выход с сохранением, "Esc" - без сохранения. "Balance" отображается текущее состояние дел с уч?том компенсации. Нажатие кнопки "Влево/Вправо" запускает процесс подбора компенсации так, чтобы результат был максимально близким к желаемому (выставленному в меню "Desired balance"). "OK" - выход с сохранением результата, "Esc" - выход без сохранения. При нажатии и удержании кнопок "Вверх"/"Вниз" показывается текущий разбаланс датчика без компенсатора (как в меню "No compensator") “TX frequency” (Частота передачи). Позволяет задавать частоту передачи в пределах 4 - 20 kHz. Шаг изменения довольно велик, но ввиду низкой добротности контура TX это не имеет значения. Режим призван не только задавать частоту TX, но и помочь в настройке контура TX в резонанс. В ручном режиме частота меняется кнопками Left и Right, при этом на экране отображается так же ток потребления выходного каскада TX. При нажатии любой из кнопок Up или Down прибор переходит в режим автоматического подбора резонансной частоты по максимальному току выходного каскада. Для сохранения этой настройки необходимо нажать кнопку OK. При выходе по Esc настройка не запоминается. “Voltmetr” - корректировка показания вольтметра. Значение вольтметра меняем кнопочками "Вправо"/"Влево". "OK" - выход с сохранением результата, "Esc" - выход без сохранения.

Processing

"W-algorithm" - использует дополнительную информацию о VDI цели. Должен способствовать более точной идентификации, и, в частности, подавлению откликов от железа. При близком расположении целей может увеличивать их взаимное влияние, поэтому на замусоренном участке W-algorithm, вероятно, лучше отключать. "Smooth VDI" - сглаживание показаний VDI на сигнографе. Должно уменьшать размазывание картинки.

User profile

“Load setting” - восстановление ранее сохраненных настроек из профиля. “Save setting” - запись текущих настроек в выбранный профиль. “Factoyr reset” - сброс настроек прибора к «заводским».

Umin

“Upow min”- Установка порога срабатывания предупреждения о низком заряде батареи. Значение меняем кнопочками "Вправо"/"Влево". "OK" - выход с сохранением результата, "Esc" - выход без сохранения.

Backlight lev.

“Backlight”- Установка уровня яркости подсветки, 0 - выключена … 100 - наибольшая яркость. Значение меняем кнопочками "Вправо"/"Влево". "OK" - выход с сохранением результата, "Esc" - выход без сохранения.

Filter

Ground filter- (Грунтовый фильтр). Подавление влияния минерализации грунта позволяет увеличить проникновение сигнала в минерализованный грунт (глубину поиска), а так же помогает настроить детектор на идеальную скорость сканирования поисковой катушкой грунта для оптимальной работы. Уменьшение фильтрации грунта при поиске на мало минерализованном грунте увеличивает глубину обнаружения, однако, на высоко минерализованном грунте глубина будет небольшой. Регулируя уровень фильтрации грунта, можно оптимизировать поиск к местным условиям грунта, а также скорость сканирования поисковой катушкой грунта. Более низкие фильтры допускают более медленные скорости сканирования катушкой грунта. Выбор более высоких уровней фильтрации дают возможность более высокой скорости сканирования поисковой катушкой грунта. Quasar ARM позволяет выбрать пять комбинаций цифровой конфигурации фильтра. Может принимать значения «Very slow» «Slow» «Normal» «Fast» «Very Fast». Значение меняем кнопочками "Вправо"/"Влево". "OK" - выход с сохранением результата, "Esc" - выход без сохранения.

Mask

“Маска”- Позволяет разрешить/запретить любой из 16 секторов в диапазоне VDI. Верхняя строка отображает текущую маску, в нижней строке отображается курсор, который можно двигать клавишами Left и Right. Любой из клавиш Up или Down текущий сектор разрешается или запрещается. Для запоминания маски необходимо нажать кнопку OK, при выходе по Esc изменения не запоминаются.

Speed on GEB

“Autotrack speed”- Скорость подстройки под грунт. Позволяет регулировать скорость автоподстройки под грунт в процессе поиска или отключать автоподстройку. Может принимать значения «OFF» «SLOW» «MEDIUM» «FAST». Для запоминания значения необходимо нажать кнопку OK, при выходе по Esc изменения не запоминаются.

• Инструкция по эксплуатации на Металлоискатель Velleman 36
  СОСТАВНЫЕ ЧАСТИ Данный металлоискатель поможет Вам в поиске монет, предметов старины, ювелирных изделий, золота и серебра на любом грунте.
• Инструкция по эксплуатации на Металлоискатель Velleman 110
  Инструкция по эксплуатацииМодель Velleman 110 Данный металлоискатель поможет Вам в поиске монет, предметов старины, ювелирных изделий, золота и серебра на любом грунте.
• Инструкция по эксплуатации металлоискателя Velleman 62
  Инструкция по эксплуатации металлоискателя Velleman 62 Инструкция по эксплуатацииМодельметаллоискатель Velleman 62 СОСТАВНЫЕ ЧАСТИ Данный металлоискатель поможет Вам в поиске монет, предметов старины, ювелирных изделий, золота и серебра на любом грунте.

Металлоискатель Квазар ARM своими руками

Металлоискатель Квазар ARM – это балансный селективный металлоискатель с дискриминацией металлов и LCD экраном.Квазар АРМ это продолжение проекта металлоискателя на микропроцессоре AT Mega32 «Квазар АВР». В обновленной схеме прибора применяется более мощный микроконтроллер ARM32, и реализованы дополнительные возможности, описание которых будет приведено ниже.

Технические характеристики металлоискателя Квазар ARM:

• Питание 6-9 В

• Принцип работы – одночастотный, IB.

• Рабочая частота – от 4 до 20 кГц;

• Индикация - звуковая многотональная, и визуальная LCD экран

• Глубина обнаружения монеты 5 коп. СССР (с катушкой ДД 23 см) – 30 см.

• Электронная компенсация для устранения разбалансировки катушки.

• ФМ модулятор для беспроводных наушников

• Узел регулировки тока в катушке

• Самодиагностика прибора при включении

Схема металлоискателя Квазар ARM

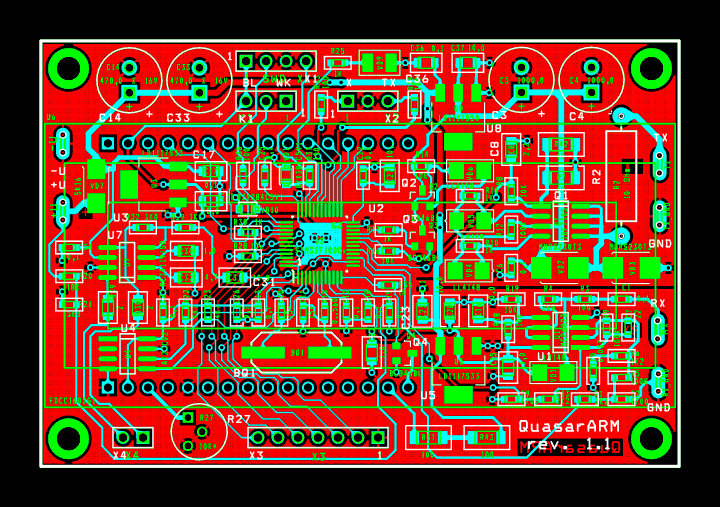

Печатная плата Квазар АРМ

Данная плата выполнена для элементов поверхностного монтажа (SMD), что значительно экономит время и средства для изготовления металлоискателя Квазар АРМ.На плате предусмотрены вырезы для установки разъемов катушки и питания.Габариты платы спроектированы под весьма распространённый корпус Gainta 1910

Список деталей Квазар АРМ

Инструкция по сборке платы Квазар АРМ от автора платы

Плата металлодетектора Quasar ARM rev.05а предназначена для самостоятельной сборки селективного металлодетектора Quasar ARM. Схема отличается от авторской некоторыми доработками:

• Защита от переполюсовки подключения питания доработана с учетом минимального падения напряжения в данном узле.

• Предусмотрено электронное отключение питания прибора с лицевой панели кнопкой. В выключенном состоянии металлоискатель ток не потребляет, тем самым исключается потребление при выключенном приборе.

• Питание дисплея осуществляется от отдельного стабилизатора напряжения, уровень напряжения питания дисплея 3,3 В или 5 Вольт выбирается типом установленного стабилизатора напряжения.

• На плате есть возможность собрать узел регулировки тока в поисковом датчике

• На плате есть возможность собрать узел ФМ передатчика для подключения беспроводных наушников

• Плата рассчитана на установку в заводской серийный корпус Gainta G1910

Сборка платы квазар АРМ своими руками

Плата собирается в несколько этапов:

1) Собрать схему защиты от переполюсовки элемента питания, схему включения питания, запаять стабилизаторы питания. Проверить на работоспособность собранные узлы. Управление питанием: кратковременно нажимаем кнопку включения питания - питание включается. Нажимаем и удерживаем кнопку - питание платы отключается.

2) Собрать всю остальную часть устройства, отмыть плату используя спец.средства или УЗ ванну.
3) Прошить процессор STM32 через USART или SWD интерфейс.
4) Подключить дисплей, включить прибор, отрегулировать контрастность экрана
5) При установке ФМ передатчика звук автоматически переключается на него, необходимо в меню настроек выключить ФМ передатчик для вывода звука на динамик.
6) Подключить прибор к поисковому датчику, настроить, проверить работоспособность.

Некоторые нюансы при сборке платы:

Перемычка JC2 закорачивается когда

• Вы не устанавливаете ФМ передатчик на плату или версия выбранной прошивки ниже 2.2.2, в этом случае, если не установить перемычку JC2, звук на динамик выводится не будет

Перемычка JC1 закорачивается когда:

• Вы не собираете узел регулировки тока в поисковом датчике (обведен желтым маркером), при этом необходимо установить стабилизатор (зеленый маркер) LM1117-5.0 и резистор R10 номиналом 10 Ом, в случае, когда узел собирается Вам необходимо устанавливать LM1117-ADJ и R10 5,1 Ома

Стабилизатор питания дисплея:

• Для обычного LCD дисплея рекомендуется установить стабилизатор LM1117-5.0, для OLED - LM1117-3.3

Крепление дисплея на плате металлоискателя

Элементы ФМ передатчика в ыделены желтым маркером, элементы указанные зеленой стрелкой запаивать в любом случае.

Сборка в корпус и крепление платы:

• Установить плату на заднюю часть корпуса и разметить отверстия, просверлить отверстия для разъ ем питания и подключения катушки

• Вклеить доп. стойки согласно выбранной высоте 3 или 2 мм

• Установить разъемы и динамик

• Установить и закрепить плату металлоискателя

• Вырезать отверстия под дисплей, кнопки согласно сверловке в верхней крышке. Отверстие для разъема наушников размечается по факту

(модернизация схемы)

Металлодетектор Quasar -ARM , один из наиболее популярных цифровых приборов на сегодняшний день.

Этот очень хорош, и в этом можно убедиться набрав соответствующее название в интернет поисковке или на ютубе...

И все же у прибора конечно же есть слабые места, которые мы и будем модернизировать.

Начнем со схемы прибора.

Начнем с модернизации генератора прибора, а вернее схемы раскачки Tx.

Сигнал с микроконтроллера через сопротивление R17 1 кОм поступает на схему согласования уровней выполненную на транзисторах BC846, далее сигнал попадает на схему аналогичную Mosfett «драйверу» (управление открытием и закрытием полевых транзисторов в сборке IRF7105)…

Вроде бы все хорошо, все работает, мы видим довольных пользователей. Но вот беда – не всегда на рынке деталей нам предлагают хорошие и дешевые элементы. Зачастую это ненадежный Китай, а главное – если брать дешевый прибор (дешевле чем у конкурентов), то это значит именно дешевые комплектующие.

Так вот, этот узел лично в моей практике давал уже 3 раза сбои. Приходилось менять транзистор BC846, а также доходило и до замены самой IRF7105.

В этом узле работает более десятка элементов, а значит и возможность поломки хоть одного из 10 элементов чревато отказом работы всего прибора.

Что делать?

Вариантов существует несколько. Один из них – пустить сигнал с R17 через элемент микросхемы 74НС14. Так работают каскады приборов типа Гроза или Анкер и прочие. Работают многие годы и никаких нареканий.

Но насколько это оправдано? А вдруг и это не совсем правильный шаг?!

Ну что ж… полистав информацию на просторах инета, я не без помощи своих хороших знакомых нашел специализированную микросхему - TC4420 (можно аналогичную ей).

Эта микруха в корпусе SOIC-8 уже имеет в себе и драйвер и полевую сборку на нагрузку до 1,5 Ампер!

Итог – 1 микруха вместо 10 деталек. Все гениальное – просто!

Схема измененного каскада.

Можно конечно на этом не останавливаться и безболезненно выбросить еще и С4, VD2, VD3, а также заменить резистор R2 (10 Ом) на приемлемый по току в катушке Тх (в плоть до 1-2 Ом). Тогда ток в катушке станет больше...

Однако эксперименты с R2 показали – чувствительность прибора при изменении тока катушки Тх с 50мА до 80 мА увеличивается всего на 3-5 см, на монету 5 коп СССР. Зато прожорливость прибора растет, а значит и батареи быстрее розрядяться…

Здесь есть над чем подумать. Начнем с того, что чувствительная часть приемного усилителя U1A чувствительна ко всему по обоим входам (ноги 2 и 3). Так что качество сигнала (опорного напряжения) должно быть идеальным.

Но как всегда не все так идеально как хотелось бы. Зачастую сейчас на рынке радиоэлементов микросхема МСР6022 – китайского производства и сомнительного качества. У нее проявляются такие «симптомы» - шумы по выходу U1B, вплоть до насыщения (+3,3 Вольта). Причем прибор работает отменно, если работает не более 30 минут-1,5 часа. И проявляется поломка, при долгой работе.

Все становится на свои места, если прогреть микросхему (например паяльником 8 ногу МСР6022 (+3,3Вольта). Но это только временное спасение, потому как

Решение проблемы – замена китайской микросхемы МСР6022 на AD8606 (американской фирмы Analog Devices), или настоящую МСР6022 фирмы Microchip.

Вторая беда этого узла - SMD конденсаторы 10 мкФ. Которые зачастую настолько плохи, что не держат даже такое напряжение (1,65 Вольта) и современем или сразу вылетают, превращаясь попросту в резистор.

Решение - замена на танталовые полярные конденсаторы SMD исполнения, в нужном типоразмере.

Изменения по «правильному» датчику прибора пока только в процессе… Остальное же уже опробовано и работает.

Ну и напоследок… незначительные изменения в схеме, которыми можно и пренебречь.

С плат можно убрать лишние узлы для программирования, оставив только один (я пользуюсь SWD), а также цепь подстройки контраста на ЖКИ экран – если пользоваться OLED экранами.

Фото - до - и после изменений.

Всем удачи в приборостроении и поиске. Пусть Ваш Кваза-АРМ принесет Вам классные находки и настроение!

Александр Сербин (г.Харьков)

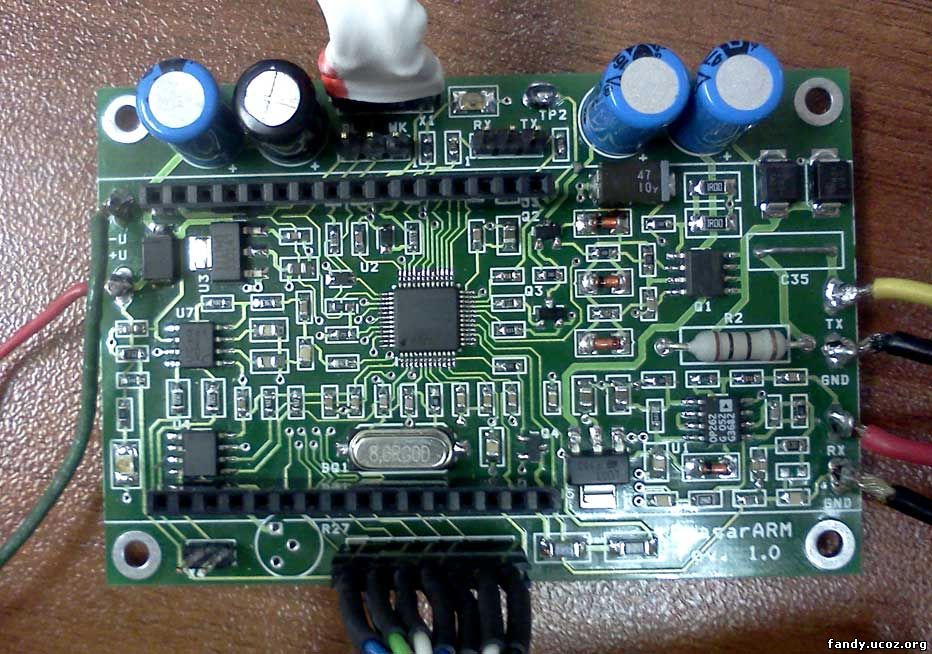

Дальнейшим развитием металлоскателя "Квазар" стала аналогичная схема, построенная на микроконтроллере семейства STM32. Прибор получил название "Quasar ARM" .

По характеристикам новый прибор близок варианту на AVR. Основные отличия:

• Немного увеличена чувствительность.
• Максимальная рабочая частота ~ 21 kHz.
• Улучшен звук.
• В определённых пределах возможна электронная компенсация разбаланса датчика.

Печатная плата в формате Sprint Layout 6 : QuasarARM_PCB.zip

• По просьбам трудящихся убрана так называемая задержка включения звука.

• Улучшено разделение целей.
• Укорочена "длинная" озвучка.
• Введены три градации сглаживания (пункт меню "Smooth").
• На кнопку "Left" назначено переключение между режимами Маскирование/Все металлы. Включение подсветки, соответственно, убрано в меню.

• Исправления.

Прошивка версии 2.5.2

• Значительная часть алгоритма обработки переписана.
• Глупости выкинуты.
• Автоподстройка грунта упразднена.
• Введён параметр "Длительность" (Duration) озвучки.

Прошивка версии 2.4.0

• Изменён алгоритм обработки.

• Убран режим альтернативного VDI.
• Исправления.

• Выявлена глобальная некорректность обработки - часть данных не обрабатывалась. Переписано.

Прошивка версии 2.3.1

• Исправлена калибровка по ферриту и грунту
• Скорректирована работа меню (вольтметр)

Прошивка версии 2.3.0

• Упрощена отрисовка уровня отклика (убран слайдер)
• Добавлен символ градуса
• Добавлена маска камней (маска конца шкалы)
• Автоподстройка грунта вынесена в отдельную задачу с оценкой достоверности
• Внесена ошибка - автоподстройка грунта влияет на калибровку по ферриту и калибровку грунта

• Скорректировано меню.
• Убраны артефакты отрисовки.

• Переписан пинпоинтер.
• В диалоге балансировки грунта появился параметр M (магнитуда), по величине которого можно оценить "тяжесть" грунта.

• Алгоритм, используемый для калибровки 0 по ферриту и калибровки по грунту, заменён на более точный.
• Мелкие исправления.

• Доработка алгоритма.

• Исправления.

• Немного изменена озвучка.
• Мелкие исправления.

• Плохое убрано, хорошее оставлено.

• Исправлен звук.
• Определение VDI сделано более достоверным (?).
• "Перевёрнут" пороговый тон.

• Исправлены ошибки.
• Изменён пинпоинтер.

Прошивка версии 2.2.6

• Переписан звук

Прошивка версии 2.2.5

• Алгоритм детектирования восстановлен в соответствии с версией 2.2.2
• Слегка изменена обработка.
• Мелкие исправления.
• В меню HW Options появился новый параметр Gain (Усиление). Это не оперативная регулировка, скорее аналог перепаивания резисторов во входном усилителе.

• Изменения в алгоритме обработки, направленные на повышение помехоустойчивости..
• Слегка изменено меню.

• Исправлены мелкие ошибки.

• Исправлены ошибки в управлении FM-трансмиттером.

Прошивка версии 2.2.0 .

• Поддержка FM-трансмиттера.

• Исправлена ошибка в подсветке экрана.
• Мелкие исправления.

• Добавлен ШИМ (PWM) на выводе PA3 контроллера (для любителей поэкспериментировать. Пункт меню "User PWM" .
• Мелкие исправления.

• Скорректирован пинпоинтер.
• Мелкие исправления.

• Задержка отображения (лаг) сигнографа сделана регулируемой (пункт меню "Lag signograph" ).
• Скорректирована работа кнопок.
• Мелкие исправления.

• Увеличена задержка отображения сигнографа.
• Увеличен разрыв по частоте в районе VDI = 0.
• Убрано влияние настройки "LF Boost" на пороговый тон и звук перегрузки.
• Изменён пинпоинтер.
• Добавлено отображение тока потребления выходного каскада на основном экране.
• Мелкие исправления.

• В очередной раз переписан пинпоинтер (установка порога сделана вручную, определение VDI более устойчивое, изменена озвучка).
• Косметические исправления.

• Переписан пинпоинтер (вариант, скорее, экспериментальный - с адаптивным порогом и индикацией VDI).
• Побеждена задержка кнопок из-за подсветки.

• Добавлена возможность менять громкость низкочастотной части озвучки.
• Косметические изменения.

• Скорректирован алгоритм компенсатора разбаланса.
• Мелкие исправления.

• Скорректирован вольтметр.
• Мелкие исправления.

• Скорректирован пинпоинтер.

• Переписан пороговый тон.

• Доработан звук.
• Скорректирована первая схема озвучки.
• Мелкие исправления.

• Добавлен режим отображения VDI крупными цифрами.
• Мелкие исправления.

• В режиме пинпоинта назначение клавиш Left и Right поменяно местами.
• По многочисленным просьбам трудящихся добавлен режим с отображением VDI в цифровом виде.

• Чувствительность установлена в среднее значение между прошивками 2.0.4 и 2.0.6 .
• Чувствительность пинпоинтера (порог) регулируется отдельно прямо из режима пинпоинтера. Назначение клавиш в этом режиме:
  • Up - увеличение порога и обнуление пинпоинтера
  • Down - уменьшение порога и обнуление пинпоинтера
  • Right - обнуление пинпоинтера
  • Остальные кнопки - выход из режима пинпоинтера

• Увеличена чувствительность пинпоинтера.

• Предельная чувствительность возвращена на уровень прошивки 2.0.2b .

• Исправлены ошибки управления компенсатором разбаланса.

• Аналог версии 2.0.2 betta, с исправленными ошибками (некоторыми).

• Скорректирован диалог баланса грунта.

• Переписан компенсатор.
• Мелкие исправления.

• Скорректирована отрисовка сигнографа.

• Скорректирована обработка с целью повышения помехозащищённости.

• Добавлена возможность переключения режимов обработки в меню Processing .

• Исправлен и улучшен звук.

• Скорректирован алгоритм.
• Дописана диагностика.
• Скорректирован звук.
• Исправлена индикация разряда батареи.
• Исправлен алгоритм компенсатора разбаланса датчика.
• Изменены границы первых 3-х ("чёрных") секторов.
• Мелкие исправления.

• Коррекция алгоритма и исправление ошибок.

• Дальнейшая коррекция алгоритма.
• Переписан пинпоинтер.
• Мелкие корректировки.

• В меню "HW options" сделано подменю "Coil balance..." , а в нём 3 пункта:
  "Balance" - текущее состояние дел и компенсация
  "Desired balance" - какой баланс хотелось бы получить
  "No compensator" - баланс датчика с выключенным компенсатором

  Экраны всех 3-х пунктов идентичны, и отличаются буковкой во второй строчке - "B" - "Balance", "D" - "Desired balance", "N" - "No compensator". Кроме того, при подборе компенсации высвечивается буква "A" , а по окончании подбора кратковременно высвечивается восклицательный знак.
  На экране в графическом виде отображаются проекции вектора разбаланса X (верхняя строка) и Y (нижняя строка), а так же в числовом виде размах разбаланса в милливольтах (верхняя строка) и угол вектора разбаланса в градусах (нижняя строка). "No compensator" служит для настройки самого датчика в процессе изготовления.
  "Desired balance" - задаётся желаемый разбаланс. Значение по X меняем кнопочками "Вправо"/"Влево", значение по Y - кнопочками "Вверх"/"Вниз". Кнопочка "ОК" - выход с сохранением, "Esc" - без сохранения.
  В меню "Balance" отображается текущее состояние дел с учётом компенсации. Нажатие любой кнопки "Влево/Вправо/Вверх/Вниз" запускает процесс подбора компенсации так, чтобы результат был максимально близким к желаемому (выставленному в меню "Desired balance"). "OK" - выход с сохранением результата, "Esc" - выход без сохранения.

• Добавлены 3 профиля для сохранения/восстановления текущих настроек (A, B и C). Изначально профили пустые, т.е., содержат значения по умолчанию. Использование: "Save" - сохранить текущие настройки в профиль, "Load" - загрузить настройки из профиля.

• Корректировка алгоритма.
• Восстановлена регулировка яркости подсветки.
• Введена корректировка показаний вольтметра. При этом R21 можно оставить 3,3 ... 3,9 кОм, а R20 надо заменить на 15 ... 20 кОм. Правильные показания выставляются в меню, в разделе "HW options... -> Voltmeter".
• Мелкие исправления.

• Исправлены проблемы с работой на высоких частотах.
• Регулировка громкости убрана в меню, на кнопку "Left" повешено включение/выключение подсветки.
• Сделана регулировка максимальной частоты озвучки.
• Мелкие исправления и улучшения.

• Добавлена непрерывная автоподстройка грунта. Настраивается из меню (Speed of GEB), имеет 4 градации - выключено ("off") и скорость автоподстройки от 1 до 3. 1 - самая медленная автоподстройка, 3 - самая быстрая. В режимах 1-3 текущий угол грунта отображается там же, где отображается напряжение питания.
• Мелкие исправления.

Металлоискатель Квазар Арм (по английский quasar arm) – это селективный, IB прибор, созданный и спроектированный Андреев Федоровым, он же Andy_F. Этот прибор стал продолжение линейки Квазар на микроконтроллерах, в данном случае на контроллере семейства STM32.

В это статье посмотрим на его характеристики, полевые испытания и рассмотрим материалы, которые могут понадобиться нам в случае, если мы пожелаем сделать его своими руками. Еще много кого интересует такой вопрос, различает ли он металлы? Но тут невооруженным взглядом заметно, что металлоискатель квазар арм (quasar arm) с дискриминацией.

Технические характеристики Квазар Арм:

• Напряжение питания – от 6 до 15 вольт.
• Потребляемый ток – в среднем от 150 до 200 мА, в зависимости от настроек.
• Многотональность – присутствует.
• Маски секторов – присутствуют.
• Режимы работы – динамика и статика.
• Рабочая частота – все зависит от датчика, от 4 до 20 кГц.
• Принцип работы – одночастотный, IB.

Это не все характеристики, но общее представление о приборе дают. Если вы еще не развернулись и готовы собрать quasar arm своими руками, то давайте разберём то, что нам нужно для его сборки.

Квазар арм схема

Поговорим о схеме мд квазар арм, она будет предоставлена ниже. В целом, это достаточно сложный прибор и новичкам он не подойдет, тут нужно понимать процессы и иметь опыт пайки. Вот так выглядит схема quasar arm:

Кстати, прилагаем вам список деталей для этого прибора, сохраните чтобы не потерять.

Квазар арм плата

Теперь поговорим о печатной плате, выглядит она вот так:

Ну тут сказать нечего, качаем, печатаем и вытравляем. Отметим, что некоторые интересуются заказом плат из Китая. Такая возможность есть, на том же Алиэкспресс есть заводы изготовители, достаточно написать им в личку, скинуть плату в.lay, оплатить и ждать пока они вышлют. Платы делаются на профессиональном оборудование и получаются достойного качества. Недостатки этого способа то, что большинство не работают поштучно (мне попался от 5-и штук), а цена за большое количество уже достаточно высока. Но если вы заказываете на продажу или с товарищами – тогда проблем нет.

Катушка квазар арм

Вот мы и перешли к моменту изготовление катушки для металлоискателя квазар арм, было решено не расписывать все, а показать видео. Т.к лучше один раз увидеть, чем 100 раз услышать, ну в данном случае прочитать. В этом 20-ти минутном ролике рассказывается как изготовить датчик своими руками, о сведении катушки и многом другом, так же под видео есть полезные комментарии.

Вот схема, она такая же, как и в прошлых версиях прибора.

Настройка квазар арм

Теперь поговорим, в чем же заключается настройка металлоискателя квазар арм. Просто так прибор не будет работать, либо будет работать некорректно. Нужно произвести настройки, которых в нем очень много, так же нужно уметь калибровать прибор и отстраиваться от грунта.

Это все долгая песня, если все описывать. И опять вспоминается поговорка про то, что лучше один раз увидеть. Так что мы прилаживаем достаточно подробное видео о его настройках.

Это видео от достаточно компетентного человека, который собирает эти приборчики. А расписывать каждый пункт его настройки – нет смысла, мартышкин труд в общем. Если не можешь настроить, то гляди это видео. О настройке мд квазар поговорили, как настроить узнали, поехали дальше.

Прошивка квазар арм

Что касается прошивки, то сейчас актуальна версия 2.2.3, если нужна более ранняя, то посетите сайт автора. Теперь о том, как прошить квазар арм. Приложим видео, тут конечно более старая прошивка, но принцип один и тот же, расписывать тут тоже нечего.

Квазар арм блок

Блок можно изготовить самому, сделав его из любой красивой коробки. Так же продают готовые коробки для квазара, они сделаны по размерам и имеют красивый вид. Хорошие блоки продают на китайских сайтах, там тоже достаточно большой выбор. Вот наклейка для прибора:

Так, блок металлоискателя квазар арм разобрали, поехали дальше.

Квазар арм инструкция

Это не простой прибор и без инструкции тут не обойтись. В инструкции вы найдете исправления неисправностей, ответы на многие вопросы, например: ремонт квазар арм, проблемы со слабой чуйкой и входным усилителем, информацию по квазар арм с фм и прочие неисправности этого металошукача. Так же, если вам недостаточно видео, то там будет информация по меню квазар арм.

Металлоискатель квазар арм отзывы

Я считаю, что если вы прочли эту статью, то все и так понятно. Хороший и качественный агрегат – этот Квазар arm. Есть конечно свою нюансы, но по параметрам он превосходит многие промышленные агрегаты. Хочется заметить, что если приобретаете готовый прибор, то очень хорошо отнеситесь к выбору исполнителя. Т.к качество на прямую зависит от сборки, да цены на этот прибор разные у изготовителей. Не рекомендуем брать у тех, кто продает бывший в использование или отдельные схемы (не магазин и не мастер), вы можете остаться без поддержки, если продавец пропадет. Находите тех, у кого много отзывов.

Квазар арм видео

Вот пару видеозаписей с квазар арм, тут коп с ним и видео тестов. Смотрите и определяйте, нужен ли он вам. Так же видео сравнения - кощей 25к против квазар арм.

Вот мы и разобрались как изготовить металлоискатель квазар арм своими руками, надеюсь статья была полезна для вас.
