По мнению практически всех владельцев русского автопрома, неисправимо надоедающей проблемой является то, что постоянно дребезжит рычаг КПП на ВАЗ 2114. В связи с такой популярностью проблемы, сами водители нашли ряд удобных решений, как устранить ее в гаражных условиях.
Симптом для ремонта ручки переключения скоростей на лицо – садишься в машину, трогаешься, начинаешь набирать обороты, а палка в ответ начинает ходить ходуном, издавать непонятные звуки и вибрировать. Происходит это из-за недодуманной конструкции, так уж вышло у инженеров ВАЗа, ведь проблема распространяется не только на четырнадцатую модель. Вибрация рычага КПП происходит по такому принципу: мы едем, а втулка, которая соединяет палку и тягу начинает касаться крыльев тяги. Она сделанная из металла, что, естественно, приводит к неприятному металлическому дребезгу. Благо, скорректировать эту недоделку можно довольно простым способом, не имея семи пядей во лбу.
Для того, чтобы вибрация ручки КПП ВАЗ 2114 прекратила свое существование, нужно иметь про запас пару-тройку инструментов:
- Накидные ключи на 13 и 10
- Новый чехол для кулисы
- Эстакада или яма в гараже
- Умный друг, который будет вам помогать настраивать палку
- Можно запастись фиксатором резьбы, но можно и без него (эта штука крепится со стороны самой коробки).
По времени займет немного, около получаса на устранение неприятностей и еще столько же на регулировку.
Первый способ
Ход процесса корректировки:
- Зарисуйте, запомните, снимите или измерьте, но сделайте так, чтобы после установки всё было на своем месте: а именно на определенном расстоянии от пассажира и консоли.
- Теперь можно залезть под машину и начинаем отвинчивать накидным на 13 крепеж вставки втулки в трубку-рычаг (еще называют кулиса), и вынимаем рычаг.
- Затем, убираем чехол с крестовины. Будьте готовы, что польется масло. Можно заранее поставить тару, если его очень жалко. Потом залить обратно. Ну и отвинчиваем ее крепеж, чтобы снять.
- Все, теперь надо поставить новый фиксатор – это и есть этот болт, что крепит крестовину. Можно и старый, конечно, прочистить и подзатянуть, но, он стоит не так дорого, чтобы на нем экономить. А новое всегда вселяет большую уверенность в будущем.
Рычаг переключения передач является важным элементом механической коробки передач, так как предназначен для ручного управления переключением скоростей в процессе управления транспортным средством. С неисправным рычагом начинать или продолжать дальнейшее движение невозможно. Основными причинами поломки рычага являются его механическое повреждение от неправильного использования. В любом случае если потребовался ремонт, то нужно знать, как это сделать правильно. Мы ремонтировали автомобиль ВАЗ 2110, на других моделях автоваза процедура похожая.
Перед началом разборки и ремонта необходимо для удобства его проведения - его нижнюю и верхнюю части.
Порядок выполнения действий по ремонту рычага переключения передач:
1. Сначала снимаем защитную пластину. Для этого в нижней части автомобиля открутить гайки её крепления (№1). После чего освобождаем обойму шарнира рычага, открутив болты его крепления к полу (№2).
2. В нижней части автомобиля отведите рычаг реактивной тяги в сторону и снимите рычаг переключения в сборе, уберите защитный чехол с основания рычага.
3. Теперь можно вынуть ось рычага вместе с пластмассовыми втулками (читайте статью - ). Если выясняется, что ось свободно двигается во втулках, которые установлены в рычаге, а это значит, что износ втулок на лицо и их необходимо заменить. Перед установкой новых втулок их нужно тщательно смазать специальной смазкой.
4. Далее следует снять стопорное кольцо, для этого аккуратно подденьте его плоской отверткой.
5. Затем надо вынуть из обоймы шаровой шарнир с рычагом.
6. После чего легко можно вытащить пружинку из обоймы.
7. Чтобы аккуратно снять шаровую опору с пальца рычага сферической формы, необходимо сначала раздвинуть сферическую шайбу.
8. Теперь можно снимать сферическую шайбу с пальца рычага.
9. Если возникла необходимость в замене шаровой опоры, то новую опору смазать и одеть в обратном порядке.
10. Если сломалась или потеряла свою упругость пружина, то её необходимо заменить.
11. Для того чтобы сменить кожаный чехол необходимо снять рукоятку и потянуть чехол на себя, надеть новый и установить рукоятку.
12. Для того, чтобы заменить испорченный механизм тяги привода переключения передач, нужно с нижней части автомобиля ослабить затяжку хомута, чтобы отсоединить её от наконечника шарнира. Затем отвернуть гайку крепления оси и вынуть тягу в салон транспортного средства.
13. После замены всех нуждающихся в ней деталей соберите рычаг переключения передач в обратном разборке порядке, не забывая при этом смазывать все трущиеся детали консистентной смазкой. И ещё, при сборке шаровой опоры, первым делом следует обратить внимание на выступы в ней – они при стыковке должны войти в пазы сферической шайбы и зафиксировать обойму в самой шайбе.
Это всё, что необходимо знать для того, чтобы иметь возможность самостоятельно, не привлекая к помощи специалистов, отремонтировать сломавшийся рычаг переключения передач в транспортном средстве, оснащенном механической коробкой.
Видео по разборке рычага КПП и устранению дребезга на ВАЗ 2110:
Видео про устранение дребезжания и зазора на кулисе ВАЗ 2109:
Рычаг переключения передач ВАЗ 2107 служит для того, чтобы водитель имел возможность управлять автомобилем, что возможно при помощи коробки передач. Коробка передач, в свою очередь, представляет собой механизм, внутри которого имеются различного диаметра шестерни. Данное устройство является связующим звеном между двигателем и приводными колесам автомобиля. Для заднеприводных автомобилей, которым является и ВАЗ 2107, характерно расположение МКПП под самим рычагом. Для соединения рычага с коробкой не требуется дополнительная кулиса, как это свойственно для переднеприводных моделей автомобилей. Кулиса ВАЗ 2107 представлена в виде небольшой полусогнутой трубки, на которую надевается сам рычаг КПП. В материале уделим внимание вопросу о том, как выполнить его замену, а также особенности демонтажа.
Рычаг КПП ВАЗ 2107 располагается непосредственно в салоне автомобиля. Применяется он для того, чтобы иметь возможность переключения передач во время передвижения. Выходит из строя рычаг коробки передач исключительно в редких случаях, а причиной этого является халатное отношение к изделию. Если изделие выходит из строя, то требуется осуществить его замену. Но прежде чем проводить замену, необходимо снять рассматриваемое изделие. Как снять его, а также провести замену на «семерке», выясним детальнее.
На «семерке» ручка переключения скоростей имеет частую болезнь – это дребезжание и болтание. Если устранить такую неисправность подручными средствами, то замена устройства не потребуется. Прежде чем приступать к замене устройства, потребуется выяснить точные причины неисправности. Ведь порой «барахлить» может не только рассматриваемая деталь, но и КПП или сцепление.
Если вы убедились в том, что неисправен именно рычаг КПП, то только тогда необходимо приступать к его замене.
Особенности замены
Прежде чем приступать к замене, требуется запастись такими инструментами, как гаечные ключи и отвертка. Начинаем со следующих действий:
Многие автомобилисты заменяют штатные рычаги переключения передач на более современные, что позволяет уникализировать салон «семерки».
После того, как штатное изделие будет демонтировано, устанавливаем на его место новую рукоятку. Рассмотрим, что представляет собой установка.
Установка устройства на ВАЗ 2107
После того, как штатный механизм был извлечен, потребуется демонтировать резиновую втулку из него, если она осталась внутри. Чтобы снять втулку, нужно воспользоваться отверткой или крючком. Поддев втулку, вынимаем ее из устройства, как показано на фото выше.
Если планируется установить штатное изделие на место, то желательно заменить втулку, купив заранее ремкомплект. При выборе ремкомплекта предпочтение следует отдавать изделиям производства «ВАЗ». Процесс установки аналогичен снятию устройства. Изначально устанавливается резиновая втулка, утапливая ее внутрь устройства. Вслед за втулкой необходимо установить резиночку в виде шайбы, которая смягчает управление механизмом. Далее, требуется внутрь механизма установить пластиковый фиксатор, за счет которого устройство фиксируется на “кулисе” КПП. Завершается сборка путем установки запорной втулки, которую нужно было сдвинуть вниз на начальном этапе, чтобы демонтировать рычаг КПП.
После того, как изделие готово к установке, потребуется вставить его в кулису. Для этого изначально следует смазать кулису, а затем хорошо ударить рукой по ручке механизма, пока не почувствуется, что рычаг сел на место. Так осуществляется установка, как нового, так и старого механизма, который был демонтирован для проведения замены составных деталей.
Самостоятельный тюнинг рукоятки
Некоторых водителей не устраювает качество ремкомплектов для установки, и они придумали своеобразный тюнинг самой рукоятки КПП: для уменьшения дребезжания и вибрации идущих к рукоятке переключения они вместо стандартных пластиковых втулок и резинок вставляют кусок шланга, подходящего по наружнему и внутреннему диаметрам. Эта модернизация также позволяет упростить будущий монтаж рукоятки.
Дополнительно можно сделать удобнее процесс переключения передач уменьшив немного длину стандартной рукоятки. Для этого надо снять рычаг, отрезать ножовкой по металлу до 5-6 см длины и нарезать на конце резьбу, такую же как была на обрезанном кусочке(по желанию резьбу можно и не нарезать). Эти модернизации носят рекомендательный характер и имеют свои плюсы и минусы. Производить их или нет каждый водитель решает сам.
При выборе изделий для иномарок, следует убедиться, что его можно надежно установить на ВАЗ-2107. В противном случае, неправильно закрепленный механизм приведет к развитию аварийной ситуации во время движения.
При управлении автомобилем, рычаг переключения передач ВАЗ 2107 нужен для того, чтобы иметь возможность варьировать скорость с помощью коробки передач. Как и любая деталь машины он подвержен неисправностям, поэтому эта статья о том как снять рычаг КПП ВАЗ 2107 и при необходимости отремонтировать или заменить.
Сам рычаг - это недлинный отрезок выходящий из механизма переключения (в обиходе кулиса), а его продолжение с набалдашником называется стержень. Если он сильно болтается, то это может привести к затрудненному переключению передач или он просто слетит с рычага. К таким последствиям приводит обычно тогда, когда переключение передач по каким-то причинам происходит тяжело или просто от времени разболталась распорная втулка демфера, или же дело в кулисе.
Расположение и устройство
Рычаг КПП ВАЗ находится в салне автомобиля справа от водителя. Прикрепляется он на рычаге кулисы с помощью втулок. Ломается он не часто, однако снимать его все таки приходится в случаях, например, когда коробку передач нужно снять.
Устройство рычага и механизма переключения передач
Как демонтировать рычаг КПП ВАЗ 2107
Если у Вас были проблемы с люфтом именно во втулках, то заранее нужно приобрести ремкомплект ручки кпп ваз 2107 и после её демонтажа.
Перед началом работ приготовьте отвертку.
|
|
Перед установкой на место полностью соберите стержень с втулками, наденьте его не рычаг и резко ударьте вниз, чтобы посадить его на место.
Если необходимо заменить полностью кулису, то к отвертке добавьте ключ на 10 (лучше торцовый или головку):
- снимите декоративную панель;
- открутите пыльник;
- ключом на 10 открутите механизм;
- извлеките его из коробки.
После ремонта или при замене сборка производится в обратном порядке.
Качество ремкомплектов втулок оставляет желать лучшего и люфт стержня остается достаточно велик, поэтому некоторые вместо пластиковых и резиновых втулок просто подбирают по размеру простой шланг и крепят на него.
Тюнинг рычага
Рычаг скоростей расположен на «семерке» несколько неудачно, некоторые считают, что он длинноват, другие далеко тянуться и общее замечание при включении задней скорости к основным добавляется, что бьемся рукой о коленку пассажира.

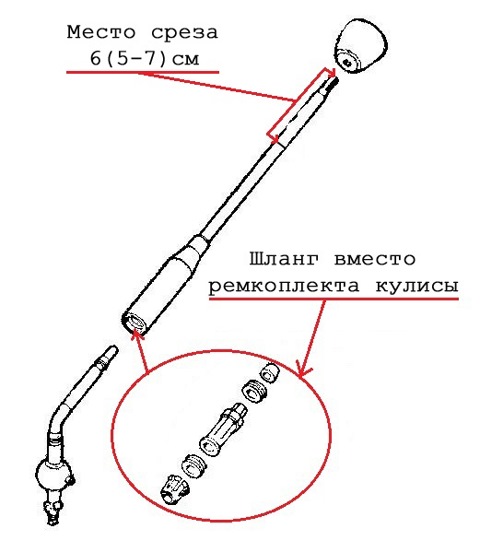

Некоторые подбирают подходящие по размеру рычаги от иномарок и закрепляют их. Второе, и самое простое, при самостоятельной модернизация рукоятки, это просто сделать ее покороче. Для этого стержень рычага отпиливают на 5 — 7 см длины и заново нарезают резьбу.
Самый радикальны способ тюнинга, это перенос рычага ближе к водителю и уменьшение его хода при переключении передач. Выглядит, при доводке до логичного конца, солидно.
Более подробно о такой процедуре прочитайте на сайте .
Приведенный тюнинг рычага делает уникальным салон вашей машины, но не забывайте о безопасности вождения ведь приведенные примеры имеют свои плюсы и минусы и делать их или нет решать Вам.
Коробка переключения передач является важным звеном между силовым агрегатом автомобиля и его колесами, с ее помощью изменяется характер крутящего момента. Происходит это за счет перемены передаточного числа между зубчатыми колесами в корпусе агрегата. В большинстве случаев водитель сам решает, когда какая передача должна быть включена, то есть механически изменяет положение рычага и тем самым меняет положение ведомой шестерни, относительно ведущей. Давайте разберемся почему дребезжит ручка КПП на таких переднеприводных автомобилях, как и схожих с нею 13 и 15 моделей этого семейства.
УСТРОЙСТВО КПП ЭТОЙ МОДЕЛИ
Для начала нам необходимо понять почему такое происходит, откуда берется вибрация и почему на самом деле это не так уж и страшно именно на этом автомобиле. Для этого нам необходимо вспомнить, какой привод здесь и как с КПП. Автомобиль переднеприводный, соответственно и коробка расположена перпендикулярно ходу движения, то есть рычаг в салоне не входит прямо в коробку, используется кулиса. Это в классической серии с задним приводом рычаг напрямую вставляется в коробку и если уж он начал там дребезжать, то это верный признак проблем с ней.
- Снимаем внешнюю пластиковую оплетку втулки, чтобы освободить ее железный корпус.
- Теперь нам нужно взглянуть есть ли следы трения на ней. Их наличие будет свидетельствовать о неправильном ее размере. Особенно характерно они будут выражены, если втулка немного длиннее, чем нужно. Если это подтвердится, то эти лишние миллиметры и есть причины того, что дребезжит рычаг . В этом случае необходимо примерять в отверстии сколько лишнего и просто сточить их напильником, обычно там всего 1-2 миллиметра.
- Теперь необходимо подобрать какую-нибудь прокладку по форме детали или же просто обмотать ее изолентой так, чтобы на свое место она становилась поплотнее и потом не шевелилась.
Вот и стало понятно, как устранить дребезжание рычага КПП ВАЗ 2114 и почему такое, вообще, происходит. После наших нехитрых манипуляций вибрация должна будет полностью исчезнуть, теперь рычаг будет всегда находиться в спокойном состоянии.
Описанные способы не требуют каких-то особых знаний и могут быть выполнены рядовым человеком у себя в гараже при наличии минимального набора подходящих инструментов.
