Пневматическая подвеска своими руками если. Пневмоподвеска для прицепа – разбираемся в тонкостях. Материалы для создания пневмоподвески самому

Пневмоподвеска – это незаменимый элемент в случае, если водителю нужно поднять или опустить автомобиль на какое-то время. Такой метод тюнинга отлично подходит для российских дорог, ведь в городской черте клиренс машины можно существенно снизить, а на пересеченной местности – увеличить.

1

Среди новичков в тюнинге бытует мнение, что такую сложную конструкцию, как , лучше всего покупать уже в готовом виде. Но стоимость такого элемента часто переваливает за несколько десятков тысяч рублей. В таком случае желающим улучшить автомобиль не остается ничего другого, как собирать деталь своими руками. Для начала определимся с теми запчастями, которые входят в , после чего разберемся с подходящими деталями для ее изготовления. Итак, в набор входят:

• стойки;
• подушки;
• ресивер;
• клапаны ГБО;
• трубки;
• компрессор;
• манометры;
• устройство для управления.

Единственный минус запчасти от "девятки" – это большие габариты

Пневмоподвеска на ВАЗ может создаваться из различных запчастей. Мы перечислим самые подходящие и надежные элементы. Первая деталь, из которой состоит система – это стойки. Лучше всего покупать новые масляные запчасти от отечественного производителя СААЗ . Стойки должны иметь 2 "бублика"-отбойника. Последние предназначены для установки на шток амортизатора. Средняя стоимость набора запчастей – примерно 7500 руб. Поверх стоек будут монтироваться подушки. Высокой надежностью обладают детали от грузовых автомобилей концерна Scania . Советуем покупать подушки от моделей 4-ого поколения.

В качестве ресивера подойдет газовый баллон от модели ВАЗ 2109 . Во-первых, этот элемент может выдерживать достаточно высокое давление, вплоть до 21 атм. Во-вторых, он изначально снабжен обратным клапаном, поэтому ничего лишнего придумывать вам не потребуется. В-третьих, баллон имеет 45-литровый объем, что гарантирует высокую скорость подъема авто.

Единственный минус запчасти от "девятки" – это большие габариты. Если вы хотите сэкономить место в багажнике, то придется воспользоваться 25-литровым баллоном от КАМАЗа . Однако в таком случае вам нужно приваривать штуцеры и монтировать обратный клапан. В связи с этим запчасть от "девятки" – оптимальный вариант. Приблизительная стоимость – 2 тыс. руб. Для работы также потребуются 4 электромагнитных клапана. Два из них будут работать на сброс, а 2 остальных – на впуск "перед–зад". Берите клапаны, легко выдерживающие давление в 25 атм. Цена – около 300 руб. за штуку.

2

Следующие незаменимые элементы – это трубки. Лучше всего в качестве этих деталей подойдут ПВХ трубки от тормозной системы любого грузового автомобиля. Стоимость запчастей – примерно 200 руб. Компрессор – это один из важнейших элементов системы. Поэтому к его выбору необходимо подойти с большой ответственностью. Во многих случаях водители используют компрессор Беркут Р20 . Он обладает высокой скоростью накачивания и длительными сроками эксплуатации. По этим параметрам аналоги из данной ценовой категории заметно уступают этой модели.

Основные составляющие пневмоподвески на ВАЗ

Устройство управления системой состоит из трех тумблеров. Первый трехпозиционный тумблер должен находиться слева – он отвечает за включение и выключение заднего контура. Второй трехпозиционный тумблер размещается справа и отвечает за включение и выключение переднего контура. Третий тумблер – средний двухпозиционный – включает и выключает компрессор.

При создании системы не забывайте о манометрах. Первый из них обязательно должен размещаться между ресивером и компрессором. Помимо манометра, в этой части также должен быть расположен влагомаслоотделитель. Еще несколько манометров должны располагаться в салоне авто – они предназначены для контроля давления внутри контуров. Куда именно их установить, решите сами. Главное – чтобы они стояли на видном месте, и вы смогли без проблем следить за показателями. Стоимость одного манометра – около 100 руб.

3

Для установки системы потребуется воспользоваться услугами токаря. Если же "под рукой" есть токарный станок, и вы владеете небольшим опытом в работе с ним, то все можно выполнить самостоятельно. В первую очередь сточите подушку. Изначально она имеет диаметр в 4,5 см. Чтобы деталь плотно "села" в амортизаторы, диаметр нужно уменьшить до 4 см. Второй вариант – выточить переходные втулки. Помимо обработки этой детали, вы также должны изготовить шайбы подходящего диаметра для уплотнения.

Для установки системы потребуется воспользоваться услугами специалиста

На втором этапе удалите пружинные чашки, расположенные на передних "сапогах" – корпусе передних стоек, в который устанавливаются амортизаторы. Чашки в задней части нужно сначала опустить, а потом спилить. Сверлить дополнительные отверстия для установки стоек не нужно. Для этого воспользуйтесь дренажными отверстиями. Снимите резиновые заглушки и просуньте шланги в отверстия. Далее шланги фиксируются пластиковыми хомутами. Задний контур необходимо завести над балкой в задней части авто. В этой же части потребуется вывести шланги от подушек. Клапан ГБО для выпуска воздуха и уменьшения клиренса машины зафиксируйте на кронштейне, где крепится бензобак.

При этом не забывайте оставлять небольшую часть шланга про запас. Чтобы шланг не болтался, его нужно зафиксировать на амортизаторе при помощи хомутов. При работе над передним контуром потребуется провести шланг через весь кузов машины, закрепить его к трубке, потом к стабилизатору, а затем – к лобовому щиту. Шланги передних подушек проведите по рулевой тяге, заведите в моторный отсек и поставьте крестовину. Затем сделайте разводку шлангов, установите клапан для выпуска воздуха и клапан ГБО.

После этого необходимо собрать систему управления. Тумблеры подключите через реле, используя предохранители и проводку. После этого заполните систему воздухом, не превышая давления в 8 атм. Чтобы проверить, нет ли утечки воздуха, нужно закрыть гараж и попытаться услышать шипение. После этого растворите в воде немного мыла и смажьте раствором стыки элементов системы. Если система прошла проверку, можете переходить к тестированию ее работы.

4

Пневмоподвеска на ВАЗ требует настройки таких параметров, как давление и сход-развал машины. Для оптимальной работы системы давление внутри нее должно находиться в пределах 8 атм., так как подушки в передней части способны полностью раскрыться при показателе в 7,5 атм. В основном это связано с большим весом переда авто из-за расположения в нем мотора.

Пневмоподвеска требует настройки сход-развала машины

Задняя часть автомобиля легче – для раскрывания подушек хватит и 6 атм. За компрессором марки Беркут нужно постоянно следить, иначе он может накачать систему и до 10 атм., что может привести к разрыву шлангов или обрыву штуцеров. Для этого вы должны постоянно пользоваться манометром. Идеальной считается работа системы, при которой она сама опускается за несколько недель или месяц.

Сход-развал ходовой, оборудованной системой, нужно выставлять в обычном положении. Изначально настройте параметр, исходя из той высоты, в которой чаще всего пребывает ваше авто, так как в самом низком положении машины сход-развал будет плюсовым, а в самом высоком – минусовым. Ни в коем случае не забывайте об этом в процессе вождения, так как от этого параметра зависит скорость и управляемость авто.

Занижение автомобиля означает уменьшение клиренса, то есть сокращение расстояния между нижней частью кузова и дорожным покрытием. Заниженный автомобиль имеет более спортивный внешний вид, и становится устойчивым при движении на большой скорости. Внешний вид особого влияния на ходовые свойства автомобиля не имеет, а вот не правильное уменьшение клиренса может привести к аварийным ситуациям. При правильном подходе к этому вопросу, машина на трассе "прижимается" к дороге, что позволяет водителю лучше управлять ею. В противоположном случае машина может стать неуправляемой.

Способы занижения автомобиля.

Замена пневмоподвески считается самым дорогим способом изменить клиренс автомобиля, но и более надежным. Благодаря высоким характеристикам пневматической подвески улучшается комфорт в управлении, плавность хода и грузоподъемность авто. Данный вариант уменьшения клиренса вполне безопасный, и положительно влияющий на ходовые качества автомобиля.

Пневмоподвеска - оптимальное решение для различных индивидуальных проектов, хот родов, custom мотоциклов, muscle cars и т.д. Пневмоподвеска актуальна для автомобилей с эксклюзивным обвесом, система оптимизирует управление автомобилем, и в режиме максимального занижения особенно выгодно подчеркивает дизайн обвеса.


Подвеска с регулируемым клиренсом включает в себя специальные стойки и комплект пружин. Регулируемые стойки позволяют автовладельцу самостоятельно менять клиренс, что очень удобно. Без особых проблем на зиму можно поднять авто, а весной снова занизить.

Заниженная подвеска не дает возможности регулировки клиренса, что не многим автовладельцам подойдет. В комплекте идут амортизаторы и пружины, которые немного короче стандартных. Такой вариант можно считать менее затратным.


Другие варианты занижения авто, такие как удаление витков на пружинах или установка более коротких, но при этом, не меняя амортизаторы чреваты последствиями. Эти и другие виды «тюнинга» лучше не делать самостоятельно, а обратиться к специалистам, которые подберут оптимальный вариант пневмоподвески на конкретный автомобиль и установят ее.

Пневмоподвеска и ее составляющие


Пневмодвеской считается замена штатных амортизаторов на пневмоподушки, устанавливаемые между осью колеса и рамой авто. Также данная система включает в себя датчики давления, ресивер, компрессор и пульт управления. В зависимости от требований конкретного клиента подбираются элементы новой подвески. По скорости накопления воздуха подбирают компрессор и ресивер. Например, в повседневной эксплуатации автомобиля клиренс менять часто нет необходимости, соответственно мощные агрегаты устанавливать нет смысла.


Ресивер не только способствует быстрому нагнетанию воздуха, но и при резком сжатии пневмоподушек с его помощью смягчается удар на кузов. Мягкость подвески прямо пропорционально зависит от размера ресивера. Электромеханические распределители воздуха делают работу системы более стабильной и удобной в управлении. Клиренс пропорционально зависит от давления в пневмоподушках, и с помощью пульта управления, установленного в салоне автомобиля его можно регулировать.

Простое управление пневмоподвеской делает ее практичной и оптимальной системой для занижения автомобиля. Преимуществом пневмоподвески является ее адаптивность под водителя. То есть, любой водитель может настроить подвеску так, чтобы автомобиль был максимально удобен в управлении, устойчив и "мягок" при движении.


Установка пневмоподвески
Как уже упоминалось, от подвески зависят ходовые свойства автомобиля, и для обеспечения надлежащей работы системы, ее установку должен осуществлять хороший специалист. Не каждый автолюбитель способен снять штатные амортизаторы и пружины, не говоря уже о качественной установке сложной системы пневмоподвески. Для проведения таких работ необходим специальный инструмент и, конечно же, большой опыт и навыки.


Установка пневмоподушек в некоторых случаях требует подготовку или переделку существующих креплений в custom вариант. Много подготовительных работ значительно усложняют и затягивают процесс. Другие элементы системы пневмоподвески кроме установки агрегатов, нуждаются в их подключении к электропроводке автомобиля. Соединение всех электромеханических клапанов, компрессор и ресивер нужно объединить в одну систему. При неправильном подключении система не сможет дать желаемого результата, и деньги будут потрачены зря.


C помощью пневмоподвески возможно осуществить занижение автомобиля и улучшить ходовые качества. Правильно установленная система станет залогом более комфортного и безопасного передвижения на любимом автомобиле. Установка пневмоподвески возможна на многие автомобили, только нужно правильно подобрать подходящий вариант и комплектацию, а так же не забывать о том, что на многие автомобили нет готовых вариантов, а значит, тюнинг ателье придется изготавливать custom вариант конкретно под ваш автомобиль, соответственно стоимость таких работ будет достаточно высокой. Перед любым тюнингом автомобиля нужно правильно сопоставлять свои желания и возможности вашего автомобиля. Выбор подобных систем на рынке достаточно большой, для определенных автомобилей, соответственно приобрести пневмоподвеску не составит труда.

Одними из лучших производителей пневмосистем являются бренды - AirREX, Accuair, RideTech.

Пневмоподвеска – вид автомобильной подвески с регулируемым дорожным просветом, такая конструкция часто используется на грузовиках, кроссоверах, легковых авто премиального класса. Пневматика в ходовой части обеспечивает плавность хода, позволяет адаптироваться автомобилю под различные дорожные условия. В этой статье будет рассмотрено устройство пневматической подвески, недостатки и преимущества ходовой части с пневмоэлементами, а также возможность установки такого типа устройства самостоятельно.

Хотя в основном фабричные элементы пневматической подвески (ПП) стоят недешево, находится немало автовладельцев, желающих произвести тюнинг – модернизированная подвеска автомобиля своими руками обходится значительно дешевле, чем штатная, изначально установленная на машине. Еще большой плюс самодельной сборки заключается в том, что некоторые компоненты пневмосистемы можно приобрести достаточно дешево, не покупать готовый комплект.

Типы пневмоподвесок, основные элементы

Самые главные элементы любой автомобильной пневмоподвески – пневматические упоры, являющиеся упругими элементами, нередко устанавливаются вместо штатных амортизаторов и параллельно выполняют их функции. Регулировка положения кузова над дорогой может осуществляться как вручную, так и автоматически, пневматические системы бывают разные по сложности и своим конструктивным особенностям. ПП обычно состоит из следующих компонентов:

• упругих пневмоэлементов (пневмостоек), являющихся исполнительными механизмами;
• компрессора, обеспечивающего подачу сжатого воздуха в пневмосистеме;
• ресивера – накопителя сжатого воздуха;
• воздушных магистралей, соединяющих компоненты системы в одно целое;
• блока управления пневмоподвеской;
• различных датчиков (ускорения и положения кузова, ускорения колес).

Если пневмоэлементы одновременно являются и амортизационными стойками, появляется возможность регулировать не только клиренс, но и жесткость подвески. Существует три основных типа ПП:

На системах с автоматическим управлением пневмоподвеска является адаптивной, то есть, сама, без участия водителя меняет жесткость амортизаторов и дорожный просвет в зависимости от состояния дорожного покрытия и скорости.

Устройство пневматической подвески грузового автомобиля

Первоначально пневмоэлементы в шасси применялись американцами в авиации и на военных грузовых машинах, на представительских легковушках появились в начале тридцатых годов прошлого столетия. В настоящее время «пневмо» чаще всего используется на большегрузных авто и седельных тягачах, на легковых автомобилях встречается не так часто по причине дороговизны деталей.

На грузовых авто могут применяться различные типы пневмоподвесок, чаще всего пневмоэлементы размещается между рамой и мостом с помощью специальных кронштейнов, а сама конструкция бывает:

• рессорной;
• независимого типа (на пружинах):
• торсионной.

Преимущественно на грузовиках применяется одноконтурная (двухконтурная) ПП, и устанавливается она в основном на задней оси, хотя последнее время нередко оснащается пневмоэлементами и передняя независимая подвеска, которая встречается и на автобусах иностранного производства.

Еще грузовой автотранспорт может оснащаться гидропневматикой, гидропневматические стойки одновременно выполняют роль и гасителей колебаний (амортизаторов), и упругих элементов. Гидропневматика с успехом применяется на машинах с независимой подвеской, используется на вездеходах, прицепах и полуприцепах.

Одна из последних разработок пневмогидравлической подвески – DTS, такая система оснащена современной электроникой, обладает способностями:

• стабилизировать крены в любых дорожных условиях;
• воспринимать большие нагрузки на ось;
• гибко менять жесткость амортизационных элементов.

В пневмогидроподвеске типа DTS независимо управляемым является каждое колесо, система обеспечивает при движении оптимальное соотношение комфорт/ безопасность.

Преимущества и недостатки пневматической подвески

Как и любой узел в автомобиле, ПП имеет свои плюсы и минусы, к основным достоинствам пневмоподвески следует отнести:

• плавность хода;
• низкий уровень шумов при движении;
• изменение клиренса в зависимости от дорожных условий;
• возможность регулировки жесткости подвески.

Особенно удобна в эксплуатации адаптивная пневмоподвеска, она позволяет увеличивать жесткость при вхождении автомобиля в повороты, тем самым минимизируя крены и повышая устойчивость машины. При движении авто по прямой ровной трассе адаптивная ПП снижает дорожный просвет, за счет чего улучшается аэродинамика, уменьшается расход топлива.

К сожалению, у пневматической подвески есть и серьезные недостатки:

• низкая ремонтопригодность – при выходе элементов ПП из строя практически все они подлежат только замене, восстановить детали невозможно;
• непереносимость низких температур, на морозе пневматические стойки часто отказываются работать;
• высокая стоимость запчастей;
• на многих моделях авто слабая защищенность датчиков и проводки.

Как правило, детали пневматики быстрее выходят из строя, чем элементы обычной подвески, а замена частей требует более высокой квалификации от авторемонтников.

Пневмоподвеска своими руками

Чаще всего автовладельцы самостоятельно устанавливают одноконтурные или двухконтурные ПП с ручным управлением, автоматическая четырехконтурная пневмоподвеска обходится слишком дорого, особенно нет смысла ее ставить на бюджетные автомобили. Самый простой вариант самостоятельной пневматической подвески – купить готовый комплект, хотя монтаж здесь занимает тоже не слишком мало времени, но удобство заключается в том, что в наборе есть все необходимые запчасти, прилагается инструкция. Минус установки готового комплекта – относительно большая стоимость, например, на Ладу Приору/ Гранту детали ВАЗ BAGONE будут стоить в районе 40 тысяч рублей и больше, и это в базовом варианте.

Комплект пневмоподвески на Ладу можно собрать самому, он получится дешевле, если некоторые детали будут не только от Лады, например:

• пневмоподушки – от кабины Скания;
• соединительные трубки – с тормозной системы грузовика (ПВХ);
• ресивер – газовый баллон ВАЗ-2109;
• электромагнитные клапаны – от газобаллонного оборудования;
• компрессор – типа Falcon 820 или Беркут (модель R17 или R20, второй вариант будет предпочтительнее).

Такая мелочь как тумблеры, фитинги или манометр стоят совсем недорого, продаются не только в автомобильных, но и хозяйственных магазинах, на рынке.

Но «сборный» вариант монтажа пневмоподвески отнимет больше времени, потребует дополнительной подгонки деталей по месту. Вероятнее всего, потребуется и помощь токаря, например, для выточки проставок, точной посадки пневмоподушек на амортизационные стойки.

Важные моменты при самостоятельной установке пневмоподвески

При подборе запчастей пневмоподвески стоит учесть несколько важных моментов, от них зависит, как будет функционировать система, все ли вас устроит в ее работе:

Пневмоподвеска – это комфорт и удобство в управлении автомобилем, но прежде чем задумываться о проведении такого тюнинга, следует для начала прикинуть свой бюджет. Даже самостоятельная установка с учетом максимальной экономии обойдется недешево, придется немало потратить времени, но ведь за комфорт приходится платить.

Желание изменить свое авто, приспособить его под разные условия эксплуатации, придать спортивного духа или превратить в вездеход заставляет автолюбителей идти на невиданный эксперимент – своими руками устанавливать .

Но насколько реализуема задумка? Реально ли ее выполнить с помощью подручных материалов и у себя в гараже? Обсудим эти моменты подробнее.

Целесообразно ли устанавливать пневмоподвеску на автомобиль?

Давайте разберемся, что такое пневмоподвеска, и стоит ли на нее тратить деньги.

Пневматическая подвеска — система амортизации, позволяющая автоматически менять клиренс автомобиля без применения физической силы.

Такой тип подвески считается универсальным вариантом, что позволяет монтировать ее как на легковых, так и на грузовых авто.

Установка пневматической подвески гарантирует ряд преимуществ:

1. Изменение клиренса автомобиля. Для повышения (снижения) просвета не требуется менять пружины или делать серьезные переделки. Несколько минут регулировки и подвеска выставляет нужный клиренс.
2. Плавность хода на бездорожье. Недостаток пружинных амортизаторов — чувствительность к неровным дорогам, что требует максимального внимания со стороны человека за рулем. С пневматической подвеской проще — происходит компенсация колебаний, что снижает тряску транспортного средства практически к нулю.
3. Комфорт и управляемость. Жесткие или мягкие пружины имеют слабые и сильные стороны. Первые подходят для асфальтированных дорог, а вторые — для бездорожья. Преимущество пневмоподвески — сглаживание минусов разных пружин.
4. Отсутствие просадки. Пневматическая подвеска гарантирует оптимальный просвет даже при максимальной загрузке, ведь клиренс с легкостью регулируется до нужной величины. Так что не имеет значения, сколько пассажиров находится внутри транспортного средства.

Перед тем как принять решение о монтаже такой подвески, стоит учесть и ряд ее недостатков:

1. Стоимость пневмоподвески высока, что отпугивает автолюбителей. Деньги идут на покупку пневматических подушек, воздушного ресивера, компрессора и других устройств.
2. Не ремонтопригодность. При выходе из строя любого из элементов системы придется менять узел в комплексе. Это приводит к дополнительным затратам, к которым готовы не все автолюбители.
3. Недостаточная устойчивость к негативным воздействиям «химии» на дорогах, морозов, жары и так далее. Такие факторы приводят к снижению ресурса узла. И если от холодов способен спасти спирт, залитый в подушку, то от «химии» на дороге убережет только установка оригинальных и дорогих изделий.

Принципиальная схема пневмоподвески выглядит так.

Другая схема.

Устанавливаем пневмоподвеску на ВАЗ 2110

Статистика показывает, что автолюбители в большей степени недовольны продуктом отечественного автопрома. Вот почему на дорогах растет число тюнингованных «девяток», «десяток» и прочих моделей АвтоВАЗа.

Принцип подбора комплектующих и монтажа пневмоподвески для разных моделей ВАЗ почти идентичен.

Для примера же возьмем модель 2110.

Итак, для самостоятельной установки пневмоподвески потребуется следующий материал:

1. Стойки.

Здесь разрешено задействовать заводские стойки типа СААЗ с масляным наполнением. Затраты на покупку — 8 тысяч рублей.

2. Подушки пневмоподвески.

Как вариант — применение подушек от Скании четвертого поколения, монтируемых под кабиной грузового авто. Цена вопроса — 3 тысячи рублей за штуку. К примеру, такие.

3. Ресивер для пневматической подвески.

В роли ресивера подойдет газовый баллон от «девятки». У него есть несколько преимуществ — наличие обратного клапана, стойкость к давлению до 22 атмосфер, вместимость до 45 литров.

Все эти преимущества свидетельствуют о том, что автомобиль поднимется быстрей. Главный минус — большая масса.

В качестве альтернативы допускается применение баллона от КаМАЗа на 25 литров. Затраты на покупку баллона — 2.5 тысячи рублей.

Для работы потребуется две пары электромагнитных клапанов. Обращайте внимание на качество. Устройства должны выдерживать до 25 атмосфер. Цена — 350 рублей за штуку.

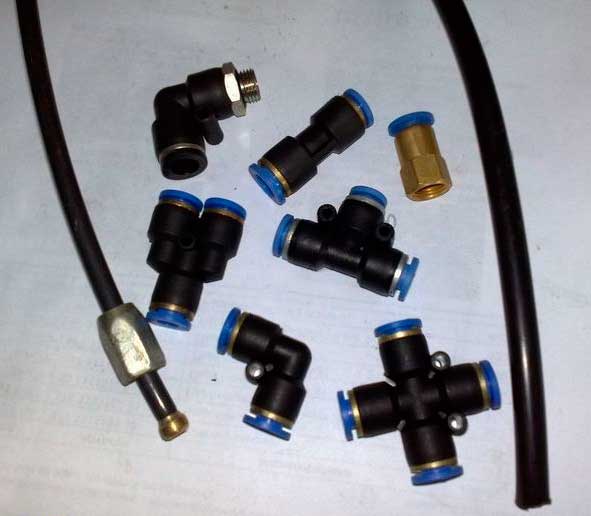

5. Фитинги и трубки.

Оптимальный вариант — применение пневмо трубок ПВХ, применяемых в тормозных системах грузовых авто. Трубки подбираются с диаметром 6 и 8 мм. Первые (на 6 мм) монтируются от клапанов впуска к ресиверу, а вторые (на 8 мм) — от компрессора до ресивера. Цена вопроса — 35 рублей за метр.

6. Компрессор.

Отличный вариант — установка компрессора серии Беркут P 20 стоимостью 4950 рублей. Преимущества — высокая скорость накачивания, надежность.

7. Управление.

Для управления клапанами использовалась специальная система, управляемая тремя тумблерами. Первый запускает и отключает задний контур, второй — передний контур, а третий — управляет компрессором.

8. Манометр.

В промежутке между ресивером и компрессором устанавливается манометр, а также отделитель влаги и масла. Место монтажа в салоне определяется самостоятельно. Цена вопроса — 80 рублей за штуку.

Перед началом работ стоит учесть следующие моменты:

Алгоритм установки пневмоподвески следующий:

• Устанавливайте стойки. Варианта два — делать новые отверстия или использовать уже существующие (второй способ выглядит предпочтительнее).
• Снимайте резинки и протягивайте кислородные трубки. Далее закрепляйте их к кузовной части с помощью хомутов. Чтобы не сверлить кузов можно использовать дренажные отверстия;



• Далее крепим трубки хомутами;



• Задний контур заводите над балкой сзади автомобиля, а далее тяните по ней;



• Клапан газобаллонного оборудования, необходимый для сброса воздуха и снижения клиренса машины, монтируйте на специальный кронштейн для фиксации топливного бака. Помните о необходимости запаса для трубки, который потребуется при поднятии или снижении клиренса машины. Трубка будет гибкой, поэтому ее фиксация производится с помощью хомутов;



• Установка переднего контура занимает больше времени, ведь трубку приходится вести через всю машину. Главная сложность — в креплении. Здесь придется раскинуть мозгами и найти подходящее место для фиксации;





• Трубки от подушек, установленных спереди, ведите по рулевым тягам. После заводите их в двигательный отсек, ставьте крестовину, делайте разводку трубок, ставьте сбросной клапан и клапан ГБО;







• Подсоединяем проводами реле, тумблеры, предохранители, здесь понадобятся знания в электрике;
• Остается проверить работу механизма. Здесь требуется заполнить систему воздухом (до восьми атмосфер), закрыть гараж и прислушаться к системе на факт утечек. Если ухо ничего не улавливает, то стоит проверить места стыков с помощью мыльного раствора.

Напоследок стоит отметить следующие моменты:

Должно получиться так.

Устанавливаем пневмоподвеску на Mitsubishi Eclipse GTX 3.0TT AWD

В интернете встречается масса домыслов, что установка пневмоподвески на Mitsubishi Eclipse часто приводит к целому ряду проблем. Но это не так.

Если правильно организовать процесс и четко следовать технологии, то результат обрадует даже требовательных автолюбителей.

Как вариант — установка уже готового оборудования от K-Sport или других брендов.

Но такой подход не рационален по следующим причинам:

• Затраты оказываются выше, чем запланированы;
• Надежность такой системы минимальна;
• Необходимый ремкомплект приходится ждать несколько недель, а то и месяцев.

Таким образом, предпочтительнее выглядит самостоятельная сборка комплектующих материалов. Тем более что рынок насыщен всем необходимым для работы.

Так, для монтажа пневмоподвески потребуется пять качественных стоек.

Чтобы избежать проблем и дополнительных затрат в будущем, стоит отдавать предпочтение оригинальным запчастям для пневмоподвески марок Ауди, Фольксваген, Мерседес и прочих.

Здесь лучше посоветоваться со специалистом.

Также потребуется компрессор типа Беркут (он доступен по цене и отличается максимальным ресурсом).

Работа начинается с установки задних стоек и высверливания нескольких дырок в кузове под запасным колесом.

Новые отверстия требуются для установки переходных фитингов под пневматические линии.

Как выглядит блок клапанов.

Остается проверить систему на герметичность. При наличии явных «шипов» стоит проверить места стыков и качество затяжки фитингов.

Последний этап — удаление домкратов и тестирование авто.

Если работа сделана правильно, то машина обретает мягкость, устраняются проблемы с преодолением высоких препятствий.

При попадании в яму пневмоподвеска ведет себя достойно и выдерживает испытание.

Одна из вероятных проблем — близость к покрышке. В такой ситуации потребуется установка проставки.

Отдельный момент — датчики уровня кузова. Их приходится доделывать отдельно и даже вваривать специальные кронштейны для последующего монтажа.

Отлично подходят датчики от Land Rover.

Не помешает и развал-схождение в средней позиции подвески, после чего уходит раскачка, мягче проходятся «лежачие полицейские», небольшие ямы «проглатываются» и почти не слышны в салоне.

Устанавливаем пневмоподвеску на Газель

Для монтажа пневматической подвески на Газель потребуется следующий материал:

Наибольшую сложность в процессе установки вызывает крепление пневмоподушек. Именно этому моменту и уделим внимание.

Алгоритм следующий:

• Вваривается поперечина с установленными на ней упорами для установки пневматических подушек. Сварить поперечину несложно — используйте 16-й швеллер;
• Готовьте площадку под подушку. Если же рессоры просели, то авто стоит поднять с помощью домкратов;
• Установка начинается сверху. Сначала фиксируется верх, после подушка качается и по факту стыковки шпилек производится высверливание отверстий. Учтите, что работу стоит выполнять на рабочей высоте. Также убедитесь, что подушки находятся на максимальном удалении от центра. Это необходимо, чтобы исключить трение изделий об рессоры под нагрузкой;
• Установка подушек на передней оси не требуется, если автомобиль имеет короткую базу. Если же база длинная, то без выполнения такой работы не обойтись.
• Монтаж подушек производится двумя способами — над рессорами (в центральной части балки) или прямо к рессоре. Оба варианта имеют минусы. Так, если выполнить монтаж за балкой, то при выкручивании руля возможно задевание вновь установленного узла. Если ставить конструкцию ближе к центральной части балки (над рессорами), то задирается передняя часть машины;
• К раме Газели прикручен тавр, а над рессорами предусмотрена специальная швеллерная конструкция. Так что придется поработать сваркой, чтобы устранить возможные риски для пневмоподвески;
• Подушки на передней и задней оси устанавливаются сверху, после чего накачиваются до нужной высоты. Как только определено положение отверстий, высверливайте дырки и ставьте подушку.

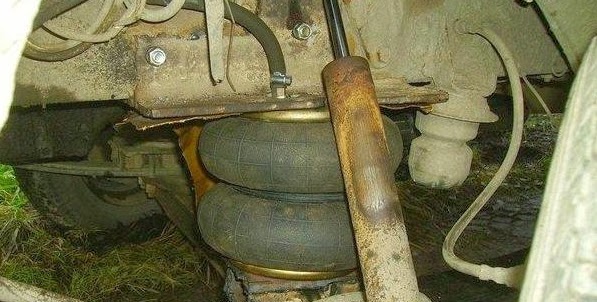

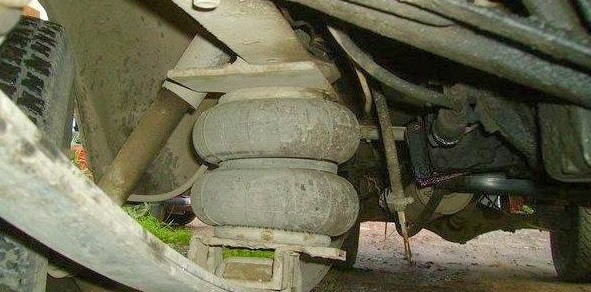

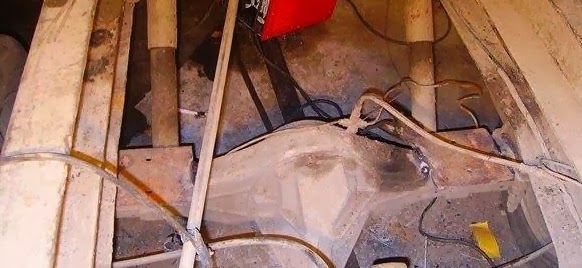

Более подробно смотрите на фото.

Результат работы — жесткая передняя подвеска. Для добавления мягкости стоит в параллель к подушкам поставить ресиверы с применением толстых трубок.

Статья о пневматической подвеске - история создания, из чего состоит, достоинства и недостатки. В конце статьи - видео о подключении пневмоподвески.

Содержание статьи:

Сегодня пневматическая подвеска устанавливается на многие внедорожники и автомобили бизнес-класса. Зачастую среди владельцев авто возникают жаркие споры о недостатках и достоинствах «пневматики». Прежде, чем делать какие-либо выводы, стоит разобраться, каково устройство пневматической подвески, и чем она хороша и плоха.

Безусловно, современные качественные амортизаторы позволяют сделать езду на автомобиле с классической подвеской достаточно комфортной, но это, пожалуй, и всё, что можно сказать о «классике». Какой бы упругостью ни обладали пружины и рессоры такой подвески, вся конструкция сохраняет высокую степень жёсткости. Это значит, что клиренс (расстояние между днищем и дорожным полотном) машины, оснащённой классической подвеской, остаётся неизменным.

Пневматическая подвеска обладает способностью корректировать высоту автомобильного кузова по отношению к дорожному покрытию.

Данный элемент был разработан и введён в эксплуатацию, чтобы обеспечить водителю большую степень удобства и качественный уровень безопасности во время езды.

Пневмоподвеска получила большое распространение на автомобильных прицепах и технике грузового типа. Впрочем, легковые машины бизнес-класса также часто оснащаются «пневматикой» - это придаёт модели особый статус и привлекает внимание тех, кто ценит безопасность и удобство, располагая при этом возможностью приобрести такую машину.

История создания

Попытки оснастить автомобиль подвеской, действующей на пневматической основе, начались ещё на заре автомобилестроения – в двадцатые годы прошлого века. К 1957 году конструкторам удалось довести систему до промышленного уровня: компания Дженерал Моторс начала устанавливать её на свой Cadillac Eldorado Brougham . Правда, в то время система не получила широкого распространения, а разработки были положены на полку с пометкой «не востребовано».

С ходом времени новые технологии позволили пересмотреть изначальную конструкцию, и пневматическая подвеска вновь вернулась в автомобилестроение, уже в обновлённом виде.

Разновидности пневматической подвески

Пневматические подвески различаются по числу контуров:

• одноконтурная;
• двухконтурная;
• четырёхконтурная.

Одноконтурная пневматическая подвеска монтируется только на одну автомобильную ось, переднюю или заднюю. Такую систему чаще всего устанавливают на заднюю ось грузовых авто и седельных тягачей, чтобы в зависимости от степени загруженности автомобиля регулировать жёсткость задней колёсной оси.

Двухконтурная система обозначает, по сути, не одну, а две разновидности конструкции. Будучи смонтирована на обе оси, она, по сути, выполняет работу двух подвесок первого типа. А вот в случае, когда подвеска смонтирована на одну ось, по контуру на колесо, она будет регулировать положение каждого колеса на оси отдельно, независимо одно от другого.

Четырёхконтурная пневматическая подвеск а, с одной стороны, самая сложная, и с другой – самая эффективная. На каждом колесе монтируется пневматическая подпора, которая регулирует его положение независимо от остальных. Давление в пневматических элементах в данном варианте конструкции, как правило, управляется единым электронным блоком.

Самостоятельная установка пневматической подвески не рекомендуется ; безупречно работать будет только подвеска, установленная в заводских условиях. Особенно ярко это проявляется в случае четырехконтурной подвески. Некоторые автомобильные сервисы предлагают клиентам такую услугу, как установка пневматики, но стоить такая работа будет столько, что поневоле задумаешься, а не купить ли на эти деньги ещё один автомобиль, пусть даже и с классической подвеской.

Как устроена пневматическая подвеска

В самом простом варианте пневмоподвеска состоит из:

• пневматического элемента упругости;
• компрессора, подающего сжатый воздух;
• воздухоприёмника;
• воздушных магистралей;
• электронных датчиков состояния системы и положения автомобиля;
• электронного блока управления.

Роль основных механизмов, регулирующих и сохраняющих дорожный просвет, выполняют упругие пневматические элементы. Их работа регулируется автоматически или в ручном режиме путём изменения воздушного давления внутри элемента.

Современные конструкции предусматривают два варианта исполнения пневматического элемента: в виде автономной конструкции или в совокупности с амортизатором (пневмостойка). Второй вариант конструкции может быть смонтирован на любом типе подвески.

Основа работы подвески – сжатый воздух, который нагнетается в элементы компрессором. Электронные следящие датчики определяют положение кузова относительно дорожного полотна и скорость перемещения автомобиля. Получаемые данные направляются в управляющий блок, который регулирует давление воздуха в элементах подвески.
В небольшом диапазоне клиренс может регулироваться работой ресивера (воздушного приёмника). В этом случае компрессор в процессе не участвует.

Ручной и автоматический режимы работы пневматической подвески

Для регулировки положения автомобильного кузова пневматика может быть задействована в ручном или автоматическом режимах.

Ручной режим позволяет не только регулировать дорожный просвет, но и изменять жёсткость подвески.

Автоматический режим работы учитывают в своей работе наклон поверхности, по которой движется машина, скорость и ускорение движения. Если машина проходит поворот, система автоматически поднимает жёсткость стоек, находящихся под нагрузкой.

Достоинства и недостатки пневматической подвески

Любая конструкция имеет свои плюсы и минусы. Разберём, чем хороша и чем плоха пневматическая подвеска.

Преимущества пневмоподвески

1. Способность поддерживать заданную высоту кузова автомобиля при различных нагрузках. Даже при неравномерной загрузке система поддерживает правильное положение машины относительно дорожного покрытия.
2. Значение дорожного просвета у автомобиля, на котором установлена пневматическая подвеска, можно изменять. Это особенно актуально в ситуациях, когда передвигаться приходится по бездорожью или по некачественным дорогам, на которые столь богата наша страна.
3. Пневматическая система обеспечивает автомобилю плавность хода. Водителю и пассажирам гораздо удобнее ехать в автомобиле с «пневматикой», нежели в машине с классической подвеской. Кроме того, пневматическая подвеска работает очень тихо.
4. Автомобиль, оснащённый пневматической подвеской, двигается плавно, без рывков. Кузов такой машины не раскачивается, в повороте крен машины минимален. Всё это способствует хорошей управляемости автомобиля на дороге.
5. Если пневматическая подвеска смонтирована на классическую штатную, заводские крепления и рессоры служат дольше.
6. У автомобиля с пневматической подвеской существенно увеличивается ресурс пробега. При соблюдении всех рекомендаций изготовителя такой автомобиль может спокойно пройти до 1 миллиона километров.
7. Машина, на которую установлена пневматическая подвеска, отличается большей грузоподъёмностью по сравнению с автомобилем той же марки и класса, но с обычной подвеской.

Недостатки пневматической подвески

1. Первый минус пневмоподвески - пожалуй, это её стоимость. Современные системы оснащены массой вспомогательных функций, таких как пневмосигнал, автоматическое увеличение давления в шинах, и т.п. Это, естественно, не удешевляет конструкцию, поэтому в современном автомобилестроении пневматика ставится преимущественно на грузовики и авто бизнес-класса.
2. Оборудование требует постоянного ухода: пневматика не терпит грязи, пыли и песка, так что её приходится постоянно контролировать и очищать. Надо ли говорить, что в отечественных дорожных условиях это превращается в непростую процедуру?
3. Пневматические подушки практически не подлежат ремонту. Поэтому если пневматический элемент вышел из строя, его придётся менять.
4. На морозе пневматика функционирует с ограничениями, так что любители зимних поездок вряд ли смогут в полной мере оценить все достоинства этой конструкции.
5. Дорожные реагенты, которыми так любят обрабатывать у нас зимние дороги, также существенно сокращают срок жизни механизмов.

Оценив достоинства и недостатки пневматической подвески, можно утверждать, что данная конструкция очень актуальна как для грузового транспорта, так и для легковых машин. Более того, постоянное улучшение характеристик делает пневматическую подвеску всё более востребованной и популярной.

Но, к сожалению, на данном уровне развития автомобильной промышленности приходится признать, что «пневматика» по карману лишь тем, кто готов вкладывать в автомобиль значительные денежные средства, причём скорее всего на неё обратят внимание автовладельцы, которые проживают в южных областях страны, где не так сильны морозы и не так много реагентов на дорогах.
