Радиаторные системы отопления. Радиаторное отопление

Европейские производители отопительных приборов предлагают широкий ассортимент радиаторов отопления, практически на любой вкус напольные и настенные. Стальные панельные, чугунные, алюминиевые и биметаллические. Чтобы правильно выбрать радиаторы для отопления надо учитывать их технические характеристики, материал и эстетическое восприятие.
Общее описание о материалах, из которых изготавливают радиатор отопления. Стальные панельные производят с 50-х годов прошлого века, поэтому они не являются диковинкой на российском рынке радиаторов. Конструктивно панельные представляют собой два штампованных стальных листа.
Секционные из алюминия представляют собой прессованные секции и коллекторы, изготовленные из алюминиевого сплава с добавлением кремния, придающего металлу необходимую прочность на разрыв.
Биметаллические изготавливают из двух металлов - стали и алюминия, благодаря чему они лишены недостатков, свойственных отдельно алюминиевым и стальным радиаторам при сохранении их главного достоинства - высокой теплоотдачи.
Секционные радиаторы отопления из чугуна производят с начала прошлого столетия. Конструктивной единицей чугунного радиатора является одно или многоколончатая секция с каналами круглого или эллипсовидного сечения.

Большой выбор радиаторов отопления

Стальные панельные радиаторы наиболее популярны для установки в загородных домах, дачах, коттеджах. Они не рассчитаны на очень высокое давление, но это и не нужно. В загородном доме высокого давления в системе отопления быть не должно. При этом они имеют хорошее соотношение цены и качества, высокую теплоотдачу, малое водосодержание. Стальные панельные радиаторы отопления обладают относительно небольшой тепловой инерцией и хорошо поддаются автоматическому регулированию.

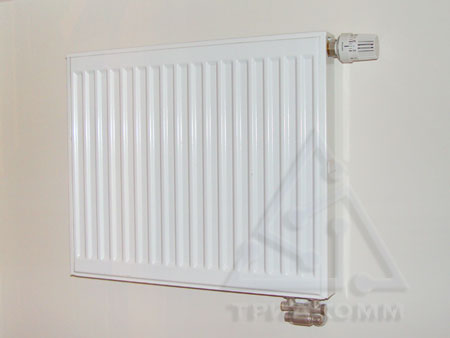

Бывает два типа панельных радиаторов – с нижним и боковым подключением. В отопительном приборе с нижним подключением встроен термостатический вентель (клапан), на который можно установить терморегулятор для поддержания в помещении заданной температуры. Как следствие, стоимость радиаторов отопления с нижним подключением выше, чем аналогов с боковым подключением.

Алюминиевые радиаторы занимают как бы промежуточное положение между стальными панельными и "чугуном", объединяют в себе практически все преимущества и недостатки всех остальных групп приборов водяного отопления. Они имеют очень хорошую теплоотдачу, низкую массу и привлекательный дизайн, выдерживают достаточно высокое давление. Кроме того, алюминиевые приборы подвержены коррозии. Коррозия усиливается при образовании в системе гальванических пар алюминия с другими металлами. В случае использования алюминиевых радиаторов отопления желательно проведение противокоррозионных мероприятий, что вполне реально осуществить в частном доме.

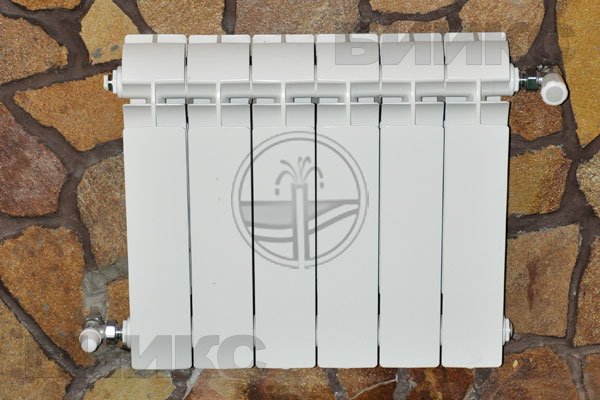

Биметаллические секционные радиаторы имеют алюминиевый корпус и стальные каналы, по которым движется теплоноситель, сочетают в себе все плюсы алюминиевых: высокую теплоотдачу, низкую массу, хороший внешний вид и кроме того, при определённых условиях имеют большую коррозионную стойкость и в отличии от стальных панельных, обычно рассчитаны на большее давление в системе отопления до 40 атм. Их основной недостаток – высокая цена. Использование такого отопительного прибора для частного загородного дома экономически неоправданно, поскольку высокого давления в таком случае быть не должно и нет смысла дополнительно платить за это.

Чугунные секционные радиаторы установленные в большинстве старых российских домов, отлично всем известны. Их основные достоинства: очень долговечны, хорошо отдают тепло и сопротивляются ржавчине, выдерживают достаточно высокое давление в отопительных системах.
Недостатки: трудоёмкость монтажа, не самый привлекательный внешний вид и большая тепловая инерция, вследствие чего с трудом поддаются регулировке радиаторными и комнатными термостатами без соответствующей регулировки температуры отопительной воды.
Традиционный плюс отечественного чугунного радиатора отопления – низкая цена. Но надо иметь в виду, что это достоинство может быть практически сведено к нулю более высокой стоимостью их монтажа.

В интернет-магазине можно подобрать:

• чугунные приборы;
• биметаллические, стальные изделия;
• приборы панельного типа;
• электрические конвекторы;
• напольные конвекторы и др.

В продаже есть комплектующие части для радиаторов и конвекторов.

На витрине магазина представлены радиаторы отопления европейских и отечественных производителей для дома и офиса. Наиболее популярными решениями сегодня являются модели торговых марок Kermi, Radiko, Prado. Каждый из брендов представлен большим модельным рядом с различными габаритными размерами, мощностью, нюансами исполнения.

Выбор радиатора

Немецкая производственная торговая марка Kermi – одна из лучших на мировом рынке. Безупречное немецкое качество, великолепный дизайн и доступные цены сделали эту торговую марку одной из наиболее популярных. При разработке производитель сделал особый акцент на энергоэффективность и производительность моделей.

Радиаторы системы отопления от итальянского изготовителя Radiko известны как надежное оборудование в универсальном дизайне с отличными рабочими характеристиками. Продукция этого бренда изготавливается в строгом соответствии с международными и российскими стандартами, а благодаря адаптации к эксплуатации в российских условиях оно получило лидирующие позиции на отечественном рынке.

Отличные оценки экспертов и покупателей получила продукция российской торговой марки Prado. На отечественные радиаторы отопления цены менее высокие, чем на европейские экземпляры, в качестве они не уступают зарубежным продуктам. Панельные радиаторы отопления Prado для квартиры или офиса бывают шести типов. Они изготавливаются из стали, отличаются глубиной, количеством рядов панелей, конструкционными особенностями. Они могут исполняться с боковой или нижней подводкой.

Какие радиаторы лучше выбрать для отопления квартиры, а какие для частного дома, и почему?

Для начала стоит выяснить, чем же отличается централизованное отопление от автономного. Вода, прошедшая немалый путь по труба прежде чем попасть в наши батареи, содержит некоторое количество химических примесей и механических частиц, вызывающих коррозию и царапающих оборудование изнутри. Температура воды, так же как и давление, часто нестабильны – батареи бывают то прохладными, то слишком горячими, а внезапный скачок давления и вовсе может привести к прорыву труб или радиатора.

По каким же параметрам следует выбирать батареи для отопления квартиры?

Во-первых, указанное производителем давление радиатора должно быть выше давления отопительной системы дома. Для пятиэтажных зданий старой планировки это примерно 5-8 атмосфер, в новых домах –12-15 атмосфер.Во-вторых, для того чтобы батарея выдерживала механическое и химическое воздействие воды, радиатор должен иметь достаточную толщину стенок из химически устойчивого к примесям материала или со специальным покрытием изнутри. В-третьих, вас конечно же должен устраивать внешний вид радиатора: вписаться в интерьер и радовать глаз хозяина – тоже одна из немаловажных задач современного радиатора. Итак:

• Стальные батареи .Отличаются малым весом, хорошей теплоотдачей и невысокой ценой, но рабочее давление в 6-8 атмосфер делает их совсем непригодными для наших квартир.
• Алюминиевые радиаторы . Внешний вид и мощность алюминиевых радиаторов обычно устраивают потребителя, однако химические примеси и кислотность горячей воды могут в короткие сроки вывести из строя такой радиатор, а большой скачок давления способен и вовсе расправиться даже с новым прибором.
• Чугунные батареи веками наживали себе приличную репутацию, и им это удалось, несмотря на заверения производителей новинок, что такое старьё уже никуда не годится. Чугуну не страшны ни химия, ни абразив в составе воды. Чугун очень долго держит тепло и имеет большую площадь теплоотдачи; рабочее давление таких батарей доходит до 9-12 атмосфер, и внешне современные батареи из чугуна тоже выглядят уже не столь убого, как раньше. Существенный минус: ввиду хрупкости чугуна такие батареи не всегда способны выдержать большие скачки давления в системе. Стоимость качественных батарей известных фирм довольно высока, более бюджетный вариант – батареи российских, белорусских и украинских производителей – тоже имеют все шансы вписаться в интерьер вашей квартиры, особенно если квартира эта находится в доме старой планировки.
• Биметаллические радиаторы . Способны выдерживать высокие температуры (до 130°С), имеют малый веси антикоррозийную грунтовку снаружи и внутри, а с заявленным производителем рабочим давлением в 30-50 атмосфер могут не бояться даже гидроударов. Итог: такие радиаторы подходят для отопления квартиры по всем параметрам, и если вас устраивает цена таких приборов, то ваш выбор будет в их пользу.

Специфика автономной системы отопления для частного дома предполагает больший выбор радиаторов. Например, если по тем или иным причинам радиатор не подходит для использования в квартире, то в своём доме он же может служить исправно и долго, чему способствует ряд преимуществ автономного отопления перед централизованным: в частном доме система работает при малом давлении (практически исключается вероятность гидроударов), есть возможность соблюсти технические условия характеристик воды, а также создать благоприятную среду для эксплуатации радиатора. Исходя из этого, основной акцент при выборе делать нужно на хорошую теплоотдачу прибора и устраивающее вас соотношение цены и качества.

• Стальные радиаторы – бюджетный и практически беспроигрышный вариант для отопления частного дома. Эти батареи достаточно компактны, легки, имеют хорошие показатели теплоотдачи и неплохой внешний вид. Трубчатые стальные радиаторы имеют более изысканный вид, чем панельные и секционные, потому их стоимость немного выше, притом технические характеристики обоих примерно одинаковы. Существенный момент при использовании стальных батарей: они всегда должны быть наполнены, иначе есть опасность появления ржавчины, которая за короткий промежуток времени способна «съесть» радиатор.
• Алюминиевые радиаторы. Привлекательный дизайн, высокая тепловая мощность и доступная цена объясняют популярность алюминиевых радиаторов. Правда, выбирая такой прибор, нужно помнить, что алюминий легко разрушается при несоблюдении нужного уровня кислотности воды, а из-за большой мощности радиатора часто возникает перепад температуры между полом и потолком (поэтому чтобы пол не был холодным, нужно делать точный расчёт с учётом площади помещения).
• Чугунные батареи дороже своих стальных и алюминиевых собратьев, но дешевле биметаллических. Главное достоинство их – это остаточное число сохранения тепла, равное 30% (другими словами, чугун долго нагревается и долго остывает). Такой показатель позволяет существенно уменьшить затраты на топливо. Пожалуй, единственный минус чугунного радиатора для данных условий эксплуатации – это его большой вес, но стойкость к коррозии и надёжность оставляют ему немалые шансы поселиться в вашем доме.
• Биметаллические радиаторы, объединившие в себе свойства стальных и алюминиевых, на сегодняшний день считаются самыми лучшими как для отопления квартиры, так и для отопления частного дома. Единственный недостаток биметаллических радиаторов – это высокая цена, и если в квартирах с характеристиками централизованного отопления их применение целесообразно, то в частном доме не совсем оправдано.

Подводя итоги, можно сказать следующее: подбирая радиатор для отопления квартиры, нужно исходить из практических соображений, а для частного дома – из бюджета и эстетических предпочтений. Если для загородного дома в принципе будут хороши любые радиаторы, и выбор их будет зависеть только от ваших пожеланий и размера затрат, то для квартиры нужно выбирать батареи в первую очередь надёжные, которые смогут противостоять суровым характеристикам многоквартирных реалий.

Электрическое отопление – Радиаторное отопление

Современное автономное отопление обладает рядом преимуществ, которые позволили ему завоевать широкую популярность у частного застройщика в России. Удобство, чистота и экологическая безопасность электроэнергии сочетаются с компактными размерами и невысокой ценой электрических котлов .

Электрическое радиаторное отопление

Наиболее распространенным является простое, надежное и эффективное . Принцип работы данной системы обогрева жилого дома заключается в нагревании теплоносителя котлом с последующей доставкой тепла в отопительные приборы, которые передают тепло в окружающее пространство. По названию отопительных приборов данную систему часто называют радиаторным отоплением .

Современное автономное электрическое отопление может быть обустроено по одной из схем монтажа тепловой магистрали: однотрубной, двухтрубной, коллекторной. В последнее время водяное электрическое отопление все чаще монтируется по коллекторной или лучевой схеме. Двухтрубная схема используется для уменьшения стоимости работ, а однотрубная осталась только в старых домах и сегодня почти не применяется.

Различные схемы подключения радиаторов

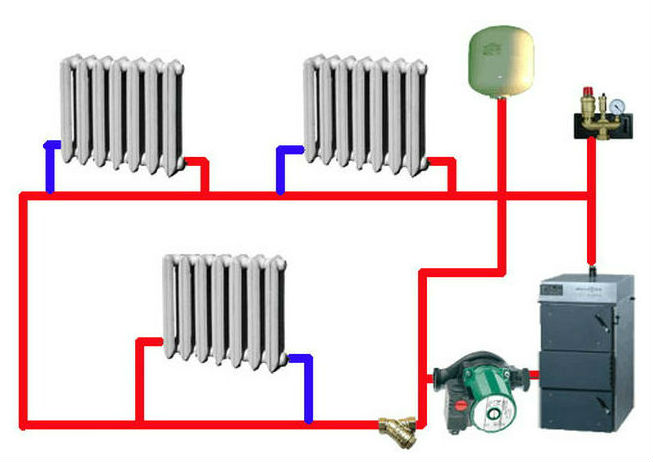

При однотрубной схеме автономного электрического радиаторы подключаются к единственной нитке трубопровода последовательно. Из-за такой компоновки самый удаленный от электрического котла радиатор получает недостаточно тепловой энергии.

Более эффективным вариантом обустройства радиаторного отопления является двухтрубная схема разводки. При такой компоновке нагретый теплоноситель по подающей магистрали доставляется к параллельно подключенным отопительным приборам. Отдавшая тепло вода или антифриз возвращаются в электрический котел по обратной линии. Двухтрубная схема обеспечивает более равномерный нагрев каждого радиатора.

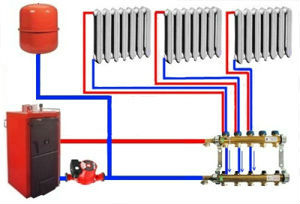

Самым прогрессивной схемой разводки водяного электрического отопления является коллекторная компоновка. Принцип действия лучевого отопления позволяет в индивидуальном режиме регулировать температуру каждого отопительного прибора . Все это позволяет позиционировать коллекторную схему подключения как лучший вариант частного радиаторного

Радиаторное отопление - неотъемлемая часть эффективного и экономичного водяного отопления загородного дома. Нагретый в котле теплоноситель подается в радиатор. Температура в помещении поднимается благодаря конвективному теплообмену между воздухом и нагретой поверхностью радиатора. Большое количество ребер и пластин увеличивает площадь поверхности обогревательного прибора, улучшая его теплоотдачу.

Радиаторное отопление удобно и экологично. Радиаторы (или более привычно - батареи) не сжигают кислород, работают бесшумно и могут быть установлены во всех жилых помещениях. Чтобы улучшить отопление частного дома, радиаторы могут быть выбраны из нескольких типов - секционные, панельные, пластинчатые, трубчатые. Из-за большого выбора оборудования и высокой эффективности, отопление частного дома батареями имеет заслуженную популярность.

Типы радиаторов отопления

Металл, из которого делаются радиаторы отопления

Выбор отопительных приборов очень широк, существуют дизайнерские решения, которые идеально впишутся в интерьер вашего дома.

Насколько будет эффективным отопление частного дома батареями зависит не только от конструкции и материала отопительного прибора, но и от типа разводки труб, по которым будет доставляться теплоноситель.

Однотрубная разводка	Двухтрубная разводка	Коллекторная (лучевая) разводка
Самая простая схема, все отопительные приборы соединены последовательно. Однако в этом случае каждый следующий нагревательный прибор получает более остывший теплоноситель. Другой критический недостаток однотрубной схемы - нельзя независимо регулировать температуру каждого радиатора. Однотрубная разводка может быть эффективно использоваться только в маленьких помещениях с небольшим количеством радиаторов. Однотрубное радиаторное отопление имеет недостаточную эффективность, которая снижается с увеличением количества нагревательных приборов.	Радиаторы подключены к трубе с теплоносителем параллельно. Радиаторное отопление при такой схеме наиболее эффективно. Нагрев всех отопительных приборов происходит равномерно, возможна независимая регулировка температуры каждого радиатора.	К каждому радиатору подводится независимая пара труб. Тепло от котла распределяется наиболее равномерно по всему дому, независимая регулировка температуры каждого радиатора. Кроме эффективного отопления лучевая разводка делает систему очень надежной и ремонтопригодной. Во время обслуживания или ремонта одного радиатора остальные продолжают работать в обычном режиме.

Быстрый нагрев всех отопительных приборов до нужной температуры возможен только в отопительной системе с принудительной циркуляцией теплоносителя. При проектировании отопления загородного дома недостаточно рассчитать необходимую мощность приборов отопления. Правильная расстановка радиаторов в помещении позволит с максимальной эффективностью использовать их потенциал.

Отопительные приборы, используемые в системе отопления, подбираются исходя из требуемой мощности и дизайна. Радиаторное отопление, построенное по лучевой схеме, считается наиболее функциональным.

Какие радиаторы отопления выбрать

Основным типом отопительных приборов являются радиаторы отопления (отопительные батареи), обогревающие помещение за счет излучаемого тепла.

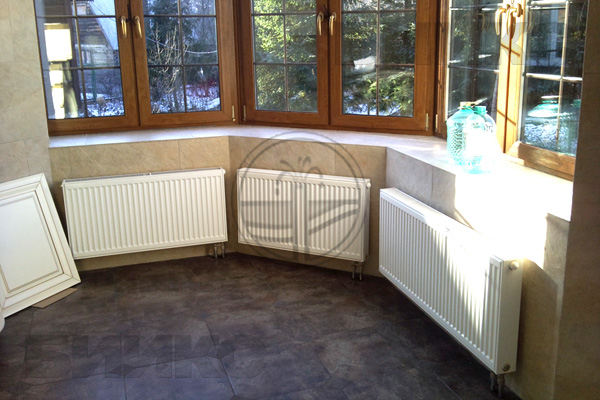

Стальные панельные радиаторы

Cтальные панельные радиаторы отопления с точки зрения надежности и функциональности оптимальны. По ценовому классу и дизайну они тоже привлекательны. Еще один плюс применения этого типа отопительных радиаторов в совместимости со всеми типами труб.

стальные радиаторы

Алюминиевые радиаторы

В сравнительных характеристиках выигрывают у стальных панельных радиаторов хорошей теплоотдачей, но имеют высокую стоимость.

Биметаллические радиаторы

Биметаллические радиаторы отопления характеризуются высокой прочностью (до 40 атмосфер) и долговечностью (срок службы биметаллического радиатора до 20 лет). Сейчас на рынке появились радиаторы не только со стандартом металл-алюминий, но и медь-алюминий.

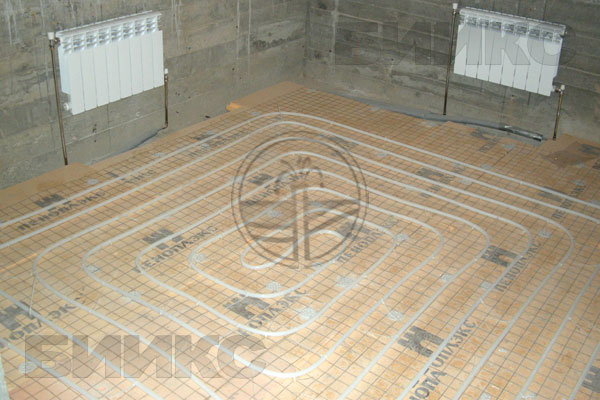

В дополнение к отопительным приборам используются водяное отопление пола и электрическое, когда под покрытием пола прокладываются гибкие трубы, по которым циркулирует горячая вода, или нагревательный электрический кабель.

Наши специалисты подберут наиболее эффективные радиаторы для Вашего дома или дачи, быстро и качественно выполнят монтаж систем отопления и водоснабжения.

Специалисты компании «ТРИА Комплекс инженерных систем» выполняют проектирование, монтаж, интеграцию и сервисное обслуживание систем радиаторного отопления для частных домов, коттеджей, квартир, офисов и ресторанов, которые расположены в Москве и Московской области.

Здесь следует обратить внимание на одно допущение, что под радиатором в общем случае следует понимать любой отопительный прибор, имеющий водяной теплообменник для передачи тепла воздуху излучением и конвекцией:

• это традиционный радиатор отопления,
• внутрипольный конвектор
• или эжекционный доводчик.

Проектирование

При проектировании радиаторного отопления нами рассчитываются теплопотери в помещениях здания и, исходя из этого, выбираются тип и размер отопительных приборов. Далее производится расстановка отопительных приборов (радиаторов, конвекторов и эжекционных доводчиков) и подвод теплоносителя в соответствии со схемой технического задания. В проект радиаторного отопления входит также проектирование стояков и магистралей системы отопления.

На схеме внизу представлен, по сути, «скелет» системы радиаторного отопления. На этом рисунке видны места установки отопительных приборов, а также линии подвода теплоносителя.

Приблизительно так выглядит система радиаторного отопления в загородном доме или коттедже

В типовом проекте комбинированного отопления можно увидеть краткое описание реализованного проекта радиаторного отопления частного двухэтажного жилого дома площадью 300 кв. метров .

Монтаж

Монтаж радиаторного отопления выполняют наши монтажные подразделения. В качестве отопительных приборов могут быть использованы как радиаторы настенной установки (стальные панельные, стальные трубчатые, чугунные, алюминиевые, биметаллические и т.д.), так напольные и настенные конвекторы (стальные, медные). Кроме того, по желанию заказчика, могут быть поставлены встраиваемые в пол отопительные каналы.

Ниже представлены несколько примеров монтажа системы отопления на основе полипропиленовых и медных труб. На фотографиях показаны коллекторные шкафы и радиаторы отопления, монтаж которых компания «ТРИА Комплекс инженерных систем» выполнила на своих объектах.

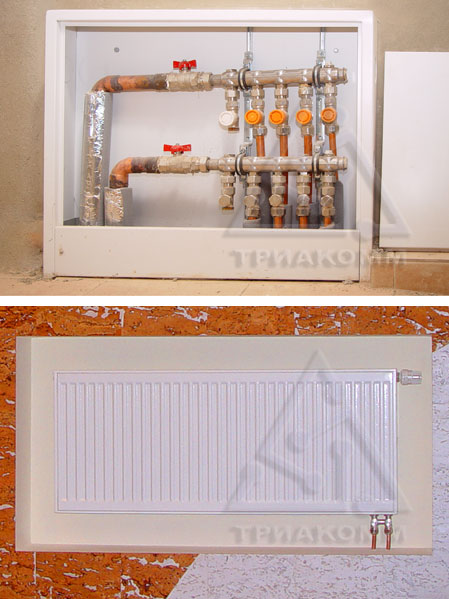

На представленной ниже фотографии коллекторный шкаф системы радиаторного отопления соединяется с радиаторами с помощью полипропиленовых труб.

Коллекторный шкаф соединяется с радиаторами с помощью полипропиленовых труб

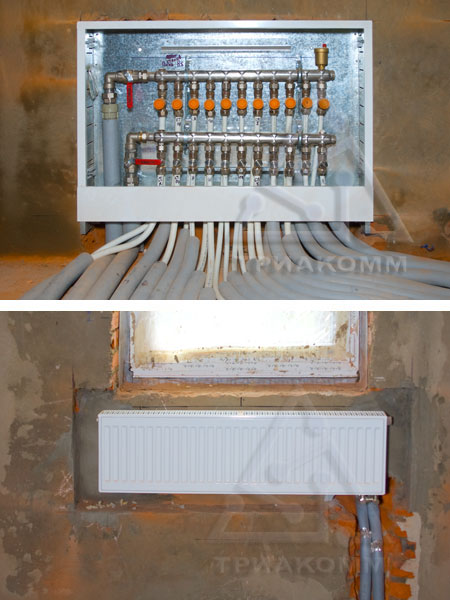

На следующей фотографии система отопления смонтирована с помощью медных труб.

Коллекторные шкафы соединяются с радиаторами с помощью медных труб

Коллектора системы отопления снабжаются расходомерами и термостатическими вентилями для осуществления возможности покомнатной регулировки температуры воздуха.

Интеграция

Возможно подключение системы радиаторного отопления к интегрированной системе управления «Умным домом». Интеграция системы радиаторного отопления с другими климатическими системами дома позволяет получить климат-контроль в различных помещениях дома или коттеджа. Радиаторное отопление может быть интегрировано с другими системами отопления, например, с системой теплых полов, а также с системой вентиляции и кондиционирования. Для интеграции могут применяться различные контроллеры. Это могут быть либо специализированные климатические контроллеры (фирм производителей SAUTER, SIEMENS, и т.п.), либо контроллер CP-30 , разработанный нашей компанией. Контроллеры осуществляют анализ датчиков температуры и управляют приводами отопительных приборов (радиаторов, конвекторов и т.п.).

Интеграция системы радиаторного отопления может осуществляться также с помощью технологии АМХ. Этот вид интеграции имеет практически неограниченные возможности в плане организации климат-контроля в различных зонах коттеджа. Познакомиться более подробно с вопросами интеграции системы отопления можно в разделе «Монтаж систем отопления с управлением ».

Сервисное обслуживание

Предлагаемые нами решения для систем отопления - сложные и многофункциональные устройства, по функциональной насыщенности напоминающие порой автомобиль. Некоторые узлы отопительной системы требуют внимательного отношения в процессе эксплуатации и ухода.

Наши сервис-инженеры выполняют необходимый перечень работ по сервисному обслуживанию смонтированной системы радиаторного отопления. Кстати, с этого сайта можно отправить к нам заявку на сервисное обслуживание систем отопления .
