Ремонт ступицы ваз 2110.

Когда автомобиль проходит 50 – 60 тысяч километров, водитель начинает замечать неприятный скрежет колеса при движении, к тому же, в нем может появиться люфт. Это обычно говорит о том, что нужна замена подшипника передней ступицы ВАЗ 2110. Хотя, собственно, предпосылки к этому могут появиться и раньше – большую роль играет то, как автомобиль эксплуатируется. Рассмотрим, как произвести замену.

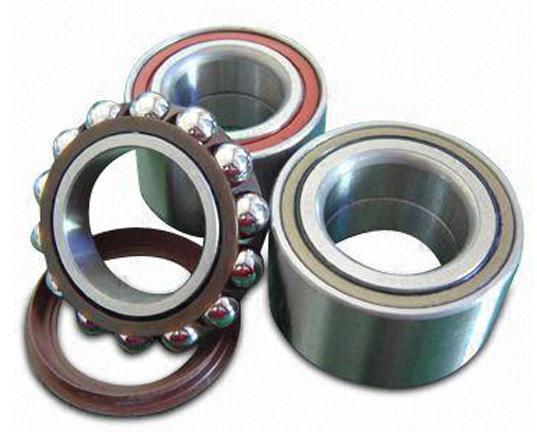

Подшипник ступицы переднего колеса

Необходимые инструменты

Для работы понадобятся:

• Твердосплавная головка диаметром 30 мм с воротком и к ней дополнительный упор, поскольку прилагать нужно довольно большое усилие;
• Съемное устройство для снятия и обратной установки ступичного подшипника;
• Оправка (отрезок трубы) нужного диаметра для того, чтобы выбить ступицу. Диаметр передней ступицы во всех модификациях ВАЗ 2110 – 58,5 мм;
• Если планируете поставить проставки на ступицу, позаботьтесь об их приобретении;
• Накидные ключи (диаметр 17 и 19 мм).

Варианты замены

Во-первых, менять подшипники ступицы желательно сразу на всех колесах. Причем, для заднего колеса замена значительно более проста, поскольку у него немного иное устройство.

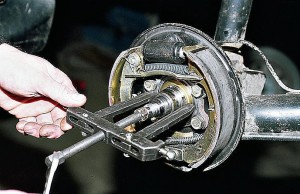

Подшипник ступицы заднего колеса

Во-вторых, замену подшипника ступицы переднего колеса можно выполнить по-разному:

1. Без демонтажа поворотных кулаков. В этом способе есть одно преимущество – не придется трогать болт, который регулирует развал колеса. Недостаток же тот, что работать очень неудобно;
2. С демонтажем поворотных кулаков. Работу выполнять удобнее, к тому же в дальнейшем погрешности развала колеса будут сведены к минимуму, если вы перед тем, как открутите крепежные болты поворотного кулака, поставите одну метку, зафиксировав на стойке положение регулировочного болта. Второй меткой обозначьте положение кулаков. Этот метод удобен, если приходится также производить ремонт рулевой, ставить проставки и т.п.;
3. Третий способ предусматривает снятие стойки. Самый тяжелый способ, но самый удобный в плане именно самой замены ступичного подшипника.

Проведение замены

Какой бы из способов вы не выбрали, первоначальные работы одинаковы, сводятся они к такому алгоритму:

Модный тюнинг

Сегодня на автомобили модно ставить проставки, увеличивающие колею. Работу по их установке, удобно производить вместе с заменой подшипника ступиц, передней и задней частей машины.

Сегодня проставки можно легко приобрести на любом авторынке. С их помощью, как многие считают, повышается управляемость (за счет расширения колеи), а также машина приобретает более «агрессивный» внешний вид. Проставки могут быть необходимы, также в случае установки легкосплавных дисков, не подходящих под стандартный вылет, или при желании заменить систему крепления колес - с болтов на шпильки.

Проставка установленная на ступице Проставки SS20 15мм Комплект проставок OZ Racing

Некоторые умудряются установить даже по две проставки на каждое колесо. Вот уж чего делать не стоит!

Даже одной проставки для переднего и заднего колес более чем достаточно.

Хотя, естественно – личное дело каждого. Однако следует знать, что кроме якобы положительных моментов вы приобретете и ряд отрицательных:

• Нарушается распределение нагрузки на ступицы;
• Подшипники очень быстро разбиваются, их приходится менять значительно чаще;
• Больше страдают узлы подвески;
• При попадании в яму на скорости, может вывернуть, а то и оторвать колесо.

Поэтому, прежде чем устанавливать проставки, взвесьте соотношение пользы и вреда от них.

Ступичный подшипник является одной из составляющих ходовой части. Эти элементы устанавливается на каждую колесную ступицу и предназначены для обеспечения плавности движения автомобиля. Кроме того, ступичный подшипник регулирует свободный ход колеса относительно оси.

Неисправность подшипника приводит к перекосу колеса во время движения и, как следствие, к быстрому истиранию покрышек. Сильно изношенный подшипник во время движения может рассыпаться, что приведет к заклиниванию колеса и его внезапной остановке. При движении с большой скоростью это чревато серьезными последствиями вплоть до переворачивания машины или столкновения ее со встречным транспортным средством. Чтобы этого избежать, состояние детали следует регулярно контролировать, а при неисправности немедленно ее заменять. Замене этот элемент подлежит и после того, как машина пройдет пробег, который установлен производителем.

Симптомы неисправности

Неисправность ступичного подшипника сопровождается следующими признаками:

• При движении раздается довольно громкое специфическое похрустывание, которое хорошо слышно людям, находящимся в автомобиле. Оно вызывается перекатывающимися в разбитом корпусе детали сферическими элементами.
• Появление вибрации, отдающей как в руль автомобиля, так и в его кузовную часть. Этот признак характерен для крайне изношенного подшипника, грозящего заклиниванием колеса.
• Неспособность автомобиля двигаться прямо без подруливания. Причина заключается в том, что неисправный подшипник приводит к некоторому стопорению своего колеса.

Если даже один признак из тех, что были перечислены выше, имеет место, подшипник ступицы подлежит немедленной замене.

Заменить этот элемент самостоятельно на рассматриваемой модели несложно. Справиться с такой задачей сможет даже начинающий автолюбитель.

Следует также сказать, что такая неисправность, как поломка ступичного подшипника, является весьма распространенной. Встречается она на 25-30% автомобилей, которые имеют большой пробег.

Используемый инструментарий и детали

Поскольку ступичный подшипник имеет небольшие размеры, работа с ним потребует хорошей освещенности, а также определенного удобства. Поэтому человеку, занимающемуся ремонтом, понадобится смотровая яма, на которую нужно загнать машину. После этого необходимо обеспечить качественное освещение места работы.

Перед тем, как приступить к операции по замене переднего подшипника ступицы ВАЗ-2110, нужно подготовить необходимый инструментарий. Из инструментов понадобится набор гаечных ключей, а также два съемника, изображенных на фото внизу.

Порядок работы

Перед тем, как начать работу, рычагом КПП следует включить первую передачу. Чтобы машина не покатилась, под колеса нужно поставить упоры.

Затем переднюю часть автомобиля нужно вывесить (обе стороны, чтобы стабилизатор не создавал помех). После этого можно спуститься в яму и начать работу:

• Выкрутить колесные болты.

• После этого с колесных ступиц открутить гайки подшипника.

• В случае, если машина оснащена литыми колесными дисками, колеса необходимо будет снять. Для откручивания ступичных гаек понадобится постороннее участие в процедуре – помощник должен держать тормозную педаль нажатой.
• Отжать суппорта (для этого потребуется отвертка).
• Суппорта, воспользовавшись ключом 17, отсоединить от поворотных кулаков, предварительно аккуратно их подвязав.
• Затем тормозные диски необходимо вывернуть из ступиц.

• Затем снимаются цапфа и ступичный колпак, а также стопорное кольцо.

После того, как все перечисленные действия выполнены, открывается свободный доступ к ступичному подшипнику. Чтобы произвести его замену, можно действовать одним из трех методов, каждый из которых следует рассмотреть отдельно.

Методы замены

1. В первом случае обойтись без специального съемника не получится никак. Выполнив все действия, приведенные выше, подшипник следует аккуратно вынуть из ступицы, после чего установить на его место новую деталь. Когда это будет выполнено, весь механизм нужно собрать в обратном порядке.

Главным преимуществом этого способа следует назвать отсутствие необходимости в съеме болта, при помощи которого производится регулировка развала. Дело в том, что вернуть этот элемент на свое место достаточно тяжело.

Недостаток этого метода заключается в том, что всю процедуру придется выполнять из крайне неудобной позиции. Производить выбивание ступицы, а также запрессовку подшипникового узла в таком положении очень тяжело.

1. Этот способ предусматривает следующие этапы:

• Аккуратно снять поворотный кулак.
• Затем демонтировать всю ступицу в сборе.

• Снятую ступицу перенести на верстак, где и произвести замену подшипника детали.

• После установки нового элемента все ранее снятые запчасти установить на места в обратном порядке.

Необходимо отметить, что производить процедуру переустановки ступичного подшипника этим методом намного проще и удобнее, нежели первым. Но и здесь имеется свой «подводный камень». Данный способ предусматривает затрагивание развала, поэтому в дальнейшем неизбежны проблемы с его регулировкой. Чтобы облегчить эту задачу, необходимо при помощи мела (маркера) сделать отметки, указывающие на местоположение крепежных болтов, которыми кулак фиксируется к стойке. Одна отметка должна показывать место, где регулировочный болт должен находиться на стойке, а другая – место, где должен располагаться кулак. Только после этого крепежные болты можно открутить.

Приступая к обратной сборке, необходимо ориентироваться именно на эти, заранее нанесенные, отметки. Конечно, даже они не гарантируют стопроцентной точности установки составляющих на штатные места, однако минимизировать погрешность помогут.

Меняя подшипник этим способом, следует действовать так:

• Нанести отметки, как было сказано выше.
• Выбить крепежные элементы кулака.
• Из нижней шаровой крепежные элементы выворачиваются.

• Из ступицы выбивается подшипник.
• Производится снятие стопорных колец.
• Следующим шагом распрессовываются подшипники (для этого следует воспользоваться тисками).

Перед тем, как произвести обратную установку, необходимо на внутренние поверхности кулаков обильно нанести смазочный материал.

1. Последний способ очень часто используется, когда в ремонте нуждается вся ходовая часть. Последовательность действий в этом случае будет такой:

• Стойка полностью снимается с машины.
• После ее демонтажа ступица зажимается в специальные тиски.
• Снимается старый подшипник и на его место монтируется новый элемент.
• Все запчасти устанавливаются на свои места.

Этот метод, безусловно, является самым трудоемким и сложным, так как при его выполнении требуется демонтаж всей стойки в сборе. Помимо этого, потребуется распрессовка наконечника руля. Также необходимо отвернуть гайки, при помощи которых верхняя опора прикрепляется к кузовной части. Ну, а поскольку подшипник заменяется при этом методе в последнюю очередь, процедура по его замене будет достаточно долгой.

Порядок установки

Собирая узел после замены элемента, необходимо действовать в таком порядке:

• Произвести запрессовку подшипника.

• Монтировать стопорные кольца на свои места.

• Произвести сборку кулаков, после чего установить на них исправные подшипники.
• Установить механизм на ступицы, после чего забить их, воспользовавшись для этого оправкой, до упора.

Чтобы произвести запрессовку подшипника, можно воспользоваться либо прессом, либо съемником. А вот применение молотка следует исключить. Забивание элемента на место в любом случае приведет к его разрушению.

Нюансы замены элемента при помощи съемника

Для того, чтобы облегчить процесс извлечения старого подшипника, имеет смысл использовать предназначенный для этой цели съемник. Кроме того, применение этого инструмента позволяет удалить использованную деталь, не разбив ее при этом.

Чтобы произвести снятие элемента таким образом, лапки инструмента необходимо вставить в специальные проточенные пазы, которые имеются в ступице, а затем вытащить кольцо. Если сделать это одним только съемником не получается, то нужно воспользоваться отверткой с плоским наконечником. С ее помощью можно поддеть кольцо, после чего снять его будет значительно легче. Затем нужно снять сам подшипник и произвести зачистку образовавшихся зазубрин.

Для запрессовки нового элемента точно так же можно воспользоваться съемником. Применение этого инструмента позволяет намного упростить процесс выполнения работы, и позволит сэкономить время и силы. Однако работать с ним следует предельно аккуратно, при этом нужно обладать определенными техническими навыками.

В заключение нужно сказать, что рассмотренная в этом материале процедура хоть и не относится к разряду сложных, однако имеет свои тонкости, которые обязательно должны учитываться при работе.

ВАЗ-2110 в случае выхода его из строя. Для проведения работ вам потребуется некоторый набор инструментов, включая специальный съемник. Диагностирование неисправности возможно по звуку, издаваемому подшипником. Во время езды на высокой скорости от него исходит жуткий вой, который очень похож на тот звук, который издает самолет при взлете. В данной статье вы узнаете, как самостоятельно произвести замену подшипника, не прибегая к помощи специалистов на СТО.

Подготовка к проведению ремонта

Когда делается замена ВАЗ-2110, нужно установить автомобиль максимально ровно. Под задние колеса поставьте противооткатные упоры, в качестве которых можно использовать даже обычные кирпичи. Вам потребуется снимать передние колеса. Лучше проводить ремонт сначала на левой, затем на правой стороне. Кроме того, необходимо обзавестись торцовым или на 30. Только с его помощью получится выкрутить ступичную гайку.

Желательно, чтобы этот ключ имел большой рычаг, потому что момент затяжки соединения очень большой. Обратите внимание на то, что потребуется расконтрить гайку. Для этого можно воспользоваться небольшой выколоткой и молотком. Пара легких ударов - и гайка будет освобождена. Стоит отметить, что замена ВАЗ-2110 проводится практически аналогично. Только съемник несколько другой используется.

Разборка узла

Допустим, вы начинаете проводить ремонт на левой стороне автомобиля. Первым делом необходимо расконтрить гайку и выкрутить ее при помощи ключа на 30. Но не следует выкручивать ее до самого конца, достаточно только сорвать с резьбы. Затем поднимите левую сторону автомобиля при помощи домкрата. Выкрутите болты, которые крепят колесо к ступице. Затем необходимо выкрутить два болта, которыми крепится тормозной суппорт переднего колеса. Без этого невозможна замена ступичного подшипника ВАЗ-2110.

Когда вы освободили от суппорта, можно снять последний. Только аккуратно, чтобы не повредить шланг. После этого выкручиваете направляющие, которые находятся на диске. Они крепят его к ступице. После нужно демонтировать тормозной диск. Вот и все, вы добрались до самой ступицы. Но она имеет две точки крепления - к стойке и нижнему рычагу. Верхнее крепление к стойке необходимо наметить, чтобы не нарушать развал передних колес. Затем выкручиваете два болта, которыми крепится к нижнему рычагу. Далее срываете ступицу со шлицов гранаты.

Снятие подшипника

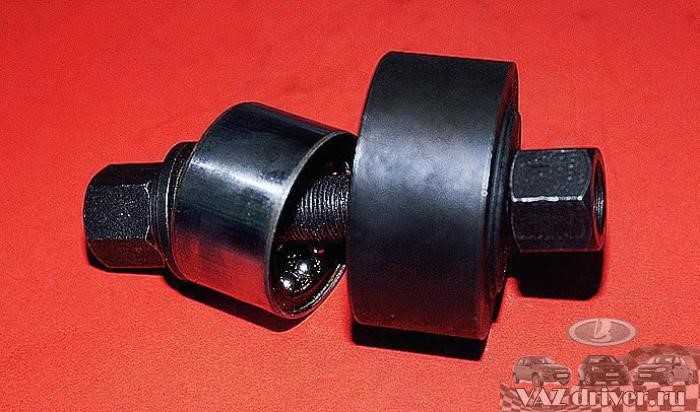

Обратите внимание на то, что замена ступичного подшипника ВАЗ-2110 делается при помощи специального инструмента. Если же вы решите без него обойтись, то процедура ремонта увеличится по продолжительности. Конечно, можно и при помощи молотка провести выпрессовку ступичного подшипника, но съемником это сделать намного проще. Все дело в том, что необходимо прикладывать усилия равномерно, а молотком получается только импульсами.

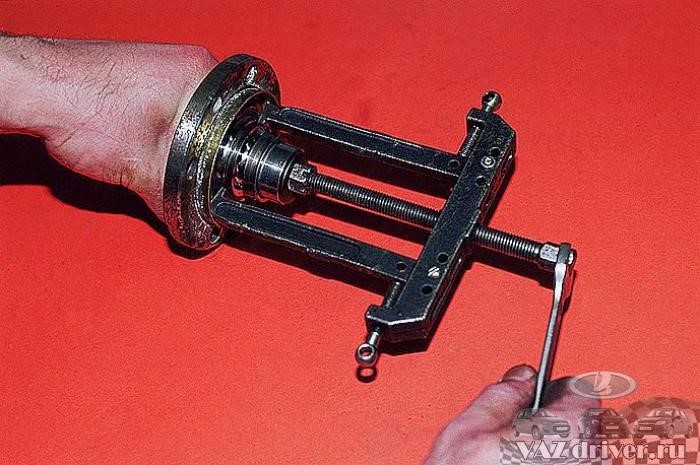

Чтобы снять подшипник, необходимо установить специальный съемник на ступицу. И теперь, постепенно вращая болт, вы выдавливаете подшипник из ступицы. Но если же нет съемника, вам потребуется хотя бы наличие старой обоймы от подшипника. Устанавливаете ее поверх подшипника, который находится в ступице. Затем наносите удары молотком: чем они резче, тем лучше. Следовательно, замена переднего подшипника ступицы ВАЗ 2110 пройдет намного быстрее.

Установка подшипника

Произвести установку можно несколькими различными способами. Во-первых, можно нагреть сам подшипник, а ступицу охладить. Но следует с этим быть аккуратным, так как можно повредить резиновый сальник, под которым находится смазка подшипника. Во-вторых, можно проводить работы по установке при помощи того инструмента, которым производился демонтаж.

Это универсальное средство, которое вам поможет как при разборке, так и при сборке узла. Без него невозможна замена подшипника задней ступицы ВАЗ 2110. Во время работы нет необходимости использовать дополнительную смазку. Единственное, что вам потребуется - это нанести литол на резьбовое соединение внешнего ШРУСа. Кроме того, гайка, используемая для фиксации внешнего ШРУСа, нужна новая.

Выводы

Всю работу по замене подшипника можно произвести самостоятельно в течение двух часов, а то и меньше. При этом из специальных инструментов потребуется съемник и ключ на 30 с длинным рычагом. Обратите внимание на то, что гайка должна затягиваться с максимальным усилием. Это основное отличие от ступиц передних колес автомобилей классической серии, у которых подшипник конической формы и момент затяжки небольшой. По сути, снятие и замена переднего ступичного подшипника ВАЗ 2110 займет у вас немного времени - около получаса на каждую сторону. Всего вы потратите как минимум час, при условии, что имеются все необходимые инструменты.

Сегодня мы расскажем Вам как самостоятельно снять и заменить подшипники ступицы на вашем автомобиле ВАЗ-2110 и аналогичным моделям. Данный вид работ можно производить просто на ровной поверхности, но гораздо удобнее вам будет если вы найдете эстакаду или смотровую яму;) Из нестандартного инструмента нам понадобится 2 таких съемника

(можно и без них, но процесс может затянуться, ибо без них крайне неудобно)

Начнем с того, что поддев аккуратно отверткой снимем колпак ступицы.

Потом узким зубилом выправляем замятый буртик на гайке подшипника ступицы в двух
местах. По сути сбиваем контрящие насечки.

Ставим машину на ручник, на 1 передачу и подставляем под колеса
башмаки или что там у вас есть из подручных средств, чтоб авто не укатилось.

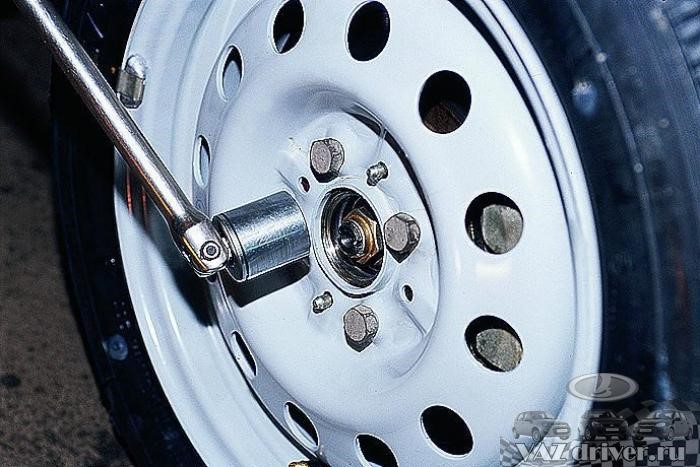

Ключем с тридцатой "головкой" ослабляем гайку подшипника ступицы. Гайка затянута с большим
моментом, поэтому головка и вороток должны быть достаточно надежными и с большим рычагом.

Сорвав гайки крепления передних колес, вывешиваем морду автомобиля (если вывешивать по одному колесу, то стабилизатор поперечной устойчивости мешает демонтажу).

Снимаем колеса, потом демонтируем направляющую тормозных колодок вместе с суппортом и сам тормозной диск.

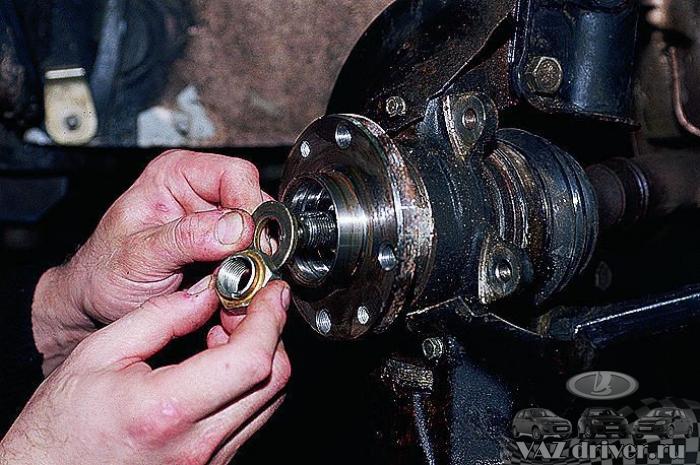

Отворачиваем гайку подшипника ступицы и снимаем шайбу.

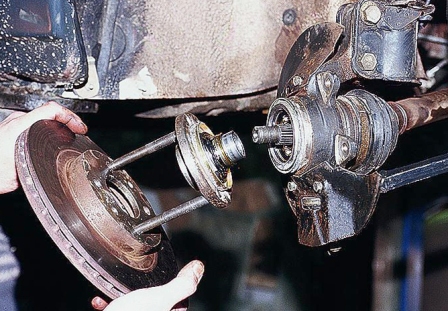

Пропускаем через два отверстия в тормозном диске болты длиной около 130 мм с резьбой М12 x 1,25 мм. Вворачиваем болты в отверстия ступицы на глубину, равную ее толщине.

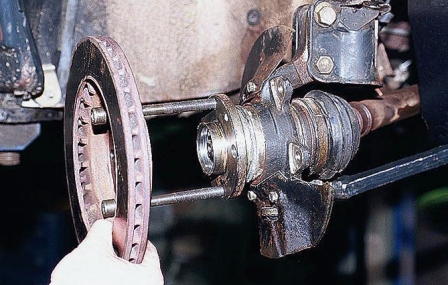

Резкими ударами тормознного диска по головкам вкрученных болтов выпрессовываем ступицу.

Откручиваем крепление шаровой и вынимаем ШРУС из отверстия подшипника.

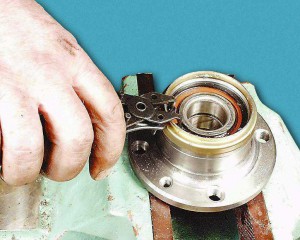

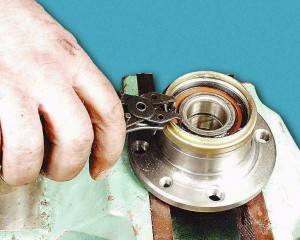

Подходящими щипцами снимаем стопорное кольцо.

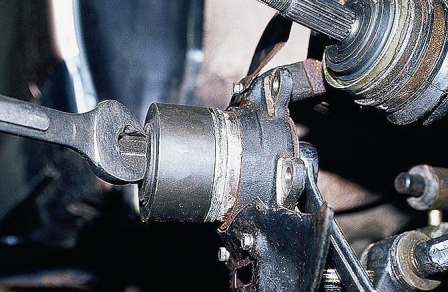

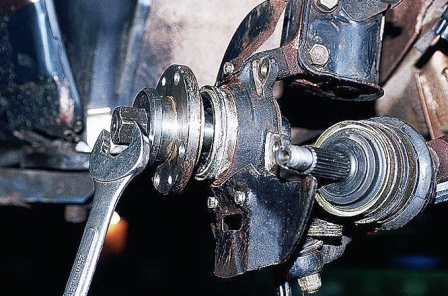

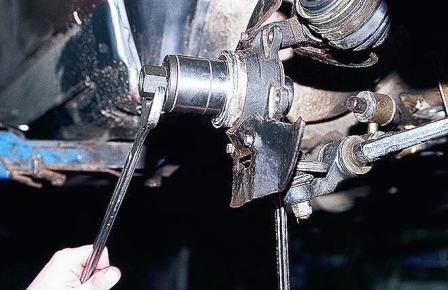

Затем съемником, о котором упоминалось в начале статьи, выпрессовываем подшипник в чашку, расположенную снаружи поворотного
кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

Этим же съемником впоследствии и ЗАПРЕССОВЫВАЕМ новый подшипник в поворотный кулак.

Не забываем про смазку! Вот мы и научились своими силами менять передний ступичный подшипник на ВАЗ 2110, 2111, 2112.

Если у вас еще остались вопросы - вы можете задать их у нас на форуме в клубе ВАЗ-2110 - ВАЗ-2112. Удачи на дорогах.

Замена ступичного подшипника ВАЗ 2110 должна производиться при появлении признаков его износа. Когда во время движения со стороны одного из колес раздается непрерывный гудящий звук, первым делом проверяется техническое состояние подшипника ступицы. Если к слышимому гудящему звуку добавляется вибрация, это значит, что деталь начала разрушаться, и ее нужно срочно менять.

1. Домкратом поднять колесо и, взявшись двумя руками за его верхнюю и нижнюю части, подергать взад-вперед. Если ощущается люфт, то это свидетельствует об износе ступичного подшипника.
2. Вращать колесо в разные стороны. Если подшипник неисправен, то будет слышен неприятный звук, при этом колесо может крутиться с рывками.

Заменить подшипник ступицы можно самостоятельно, хотя операция достаточно трудоемкая. Чтобы облегчить процесс, для работы потребуется специальный съемник для выпрессовки подшипника или его обоймы. Кроме него понадобятся такие инструменты и расходные материалы:

• набор гаечных ключей или накидных головок, в том числе под размер 30 мм;
• круглогубцы для извлечения стопорного кольца;
• домкрат;
• баллонный ключ;
• ветошь;
• перчатки тканевые.

Работы можно выполнять как на смотровой яме, так и без ее использования, на ровной площадке. Машину следует затормозить, подложив под колесо, находящееся по диагонали от снимаемого, 2 башмака.

Инструкция по разборке и замене деталей

Снятие изношенного подшипника ступицы ВАЗ 2110 переднего колеса сложнее, чем заднего. Перед снятием колеса нужно ослабить гайку ступицы головкой на 30, предварительно сняв с него железную заглушку. Теперь можно откручивать и снимать колесо, подняв автомобиль домкратом. После этого снимается тормозной суппорт, для этого из него надо вытащить колодки и открутить сзади тормозного диска 2 болта крепления.

Следующая деталь — тормозной диск, он снимается после выкручивания двух шпилек, которые крепят его к ступице. Гайку ступицы надо полностью выкрутить, после чего отсоединить шаровую опору, открутив 2 болта. Теперь можно извлечь шлицевую часть полуоси из поворотного кулака и аккуратными ударами молотка через деревянную проставку выбить ступицу из посадочного места.

С помощью круглогубцев сжать и вытащить стопорные кольца. Используя съемник, выпрессовать подшипник. Сам съемник включает в себя 2 чашки, соединенные длинной шпилькой, на конце которой есть гайка на 17 мм. Выдавливание обоймы происходит за счет вращения этой гайки. Первые обороты могут потребовать усилий, поэтому лучше воспользоваться рычагом.

Для установки нового подшипника потребуется тот же съемник, так как обойма садится на свое место с натягом. Для начала надо вставить в паз одно из стопорных колец, обойма будет упираться в него при запрессовке. Деталь нужно ровно вставить в поворотный кулак с другой стороны, сверху на нее надеть съемник. Вращением шпильки вдавить подшипник на место до упора. Установить второе стопорное кольцо и произвести обратную сборку узла, прикрутить колесо.

После затяжки гайки ступицы головкой на 30 мм не забыть установить на место железный пыльник. Усилие затяжки должно быть средним, не переусердствуйте, иначе начнет гудеть и новый подшипник.
