Установка меток грм рено логан

Здравствуйте читатели моего БЖ и заглянувшим на огонек гостям. Сегодня погода супер, так и шепчет - поменяй ГРМ))). Регламентом Рено Логан замена ремня ГРМ предписана каждые 60000км пробега, и у меня пришло время замены ремня. Короче говоря все по порядку.
1.

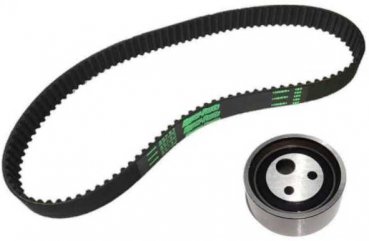

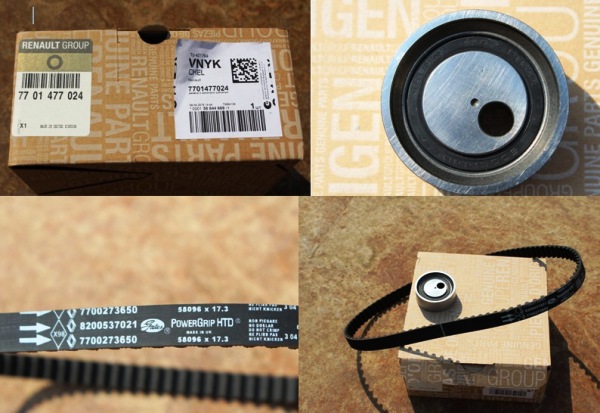

заказывал сразу комплект ГРМ с роликом - Renault 7701477024, через ЕМЕХ

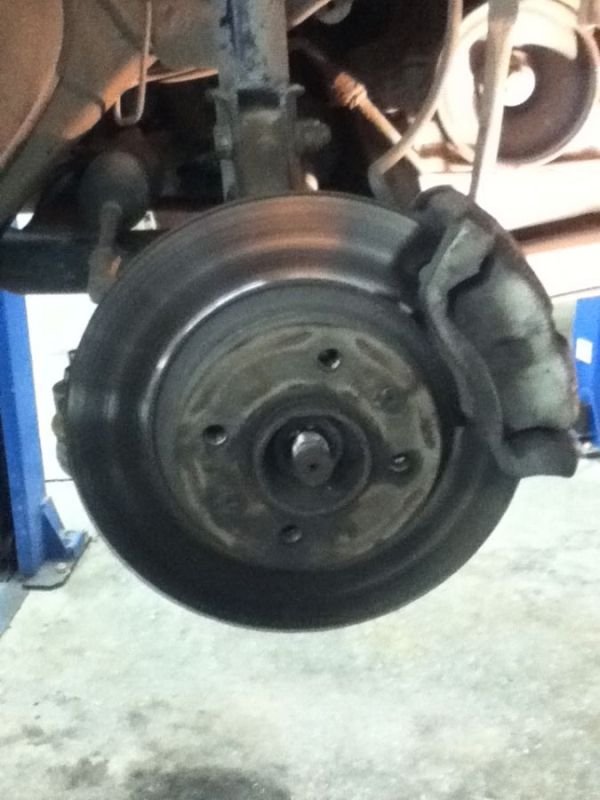

2. домкратим машину снимаем правое передние колесо.

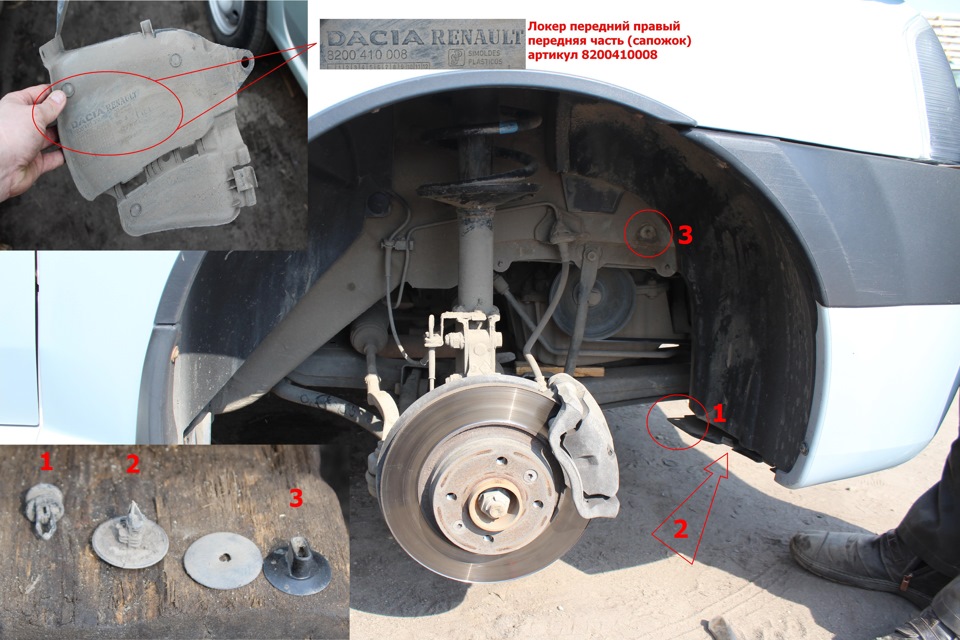

3. снимаем передний правый локер арт.8200410008, крепится на трех разных клипсах

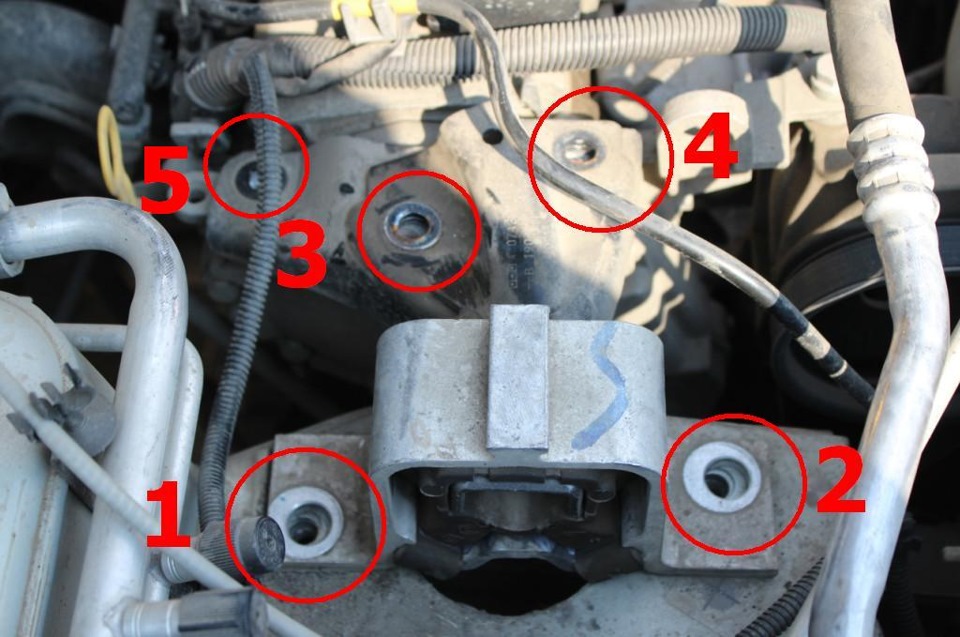

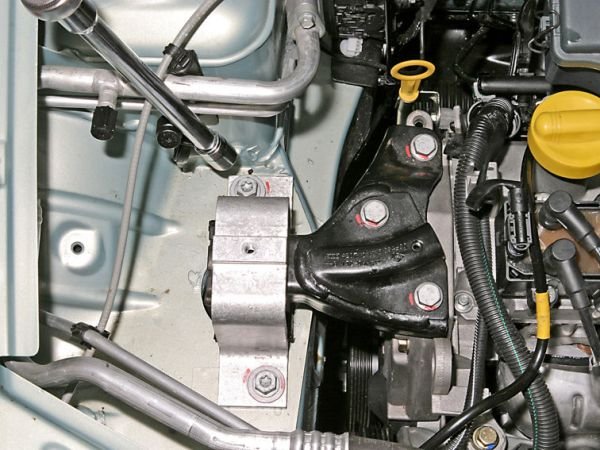

4. отворачиваем два болта №1 и №2 крепления кронштейна подушки опоры к кузову

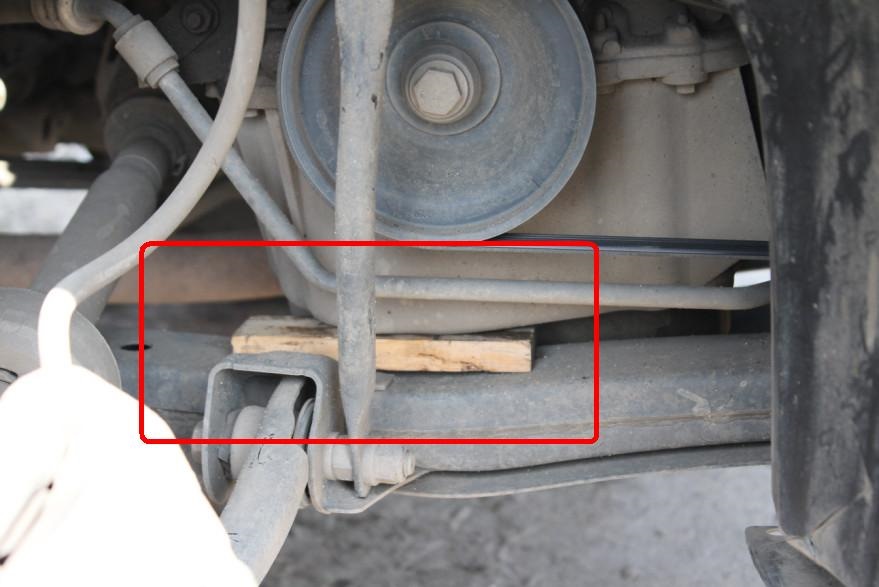

5. Далее по инструкции(по книгам) к замене грм необходимо поддомкратить двигатель, на одном из форумов пошли другим путем и я за ними). Немного поднимаем двигатель и ставим между двигателем и лонжероном небольшую проставку. Ее высоты достаточно для дальнейшей работы, да и защиту снимать не надо.

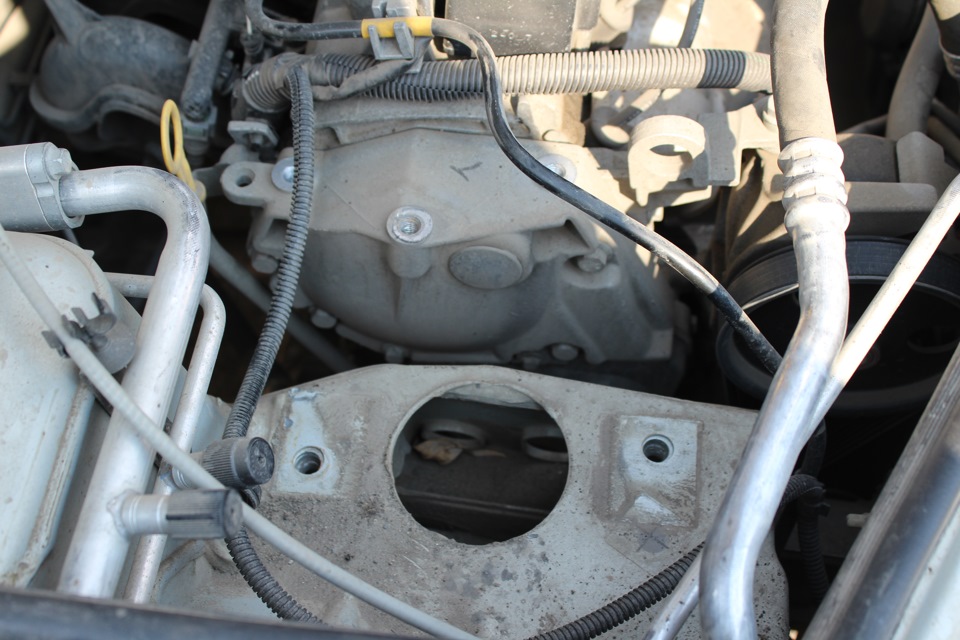

6. откручиваем три болта (№3, №4, №5) крепления кронштейна опоры к верхней крышке ремня привода ГРМ. Снимаем правую опору в сборе.

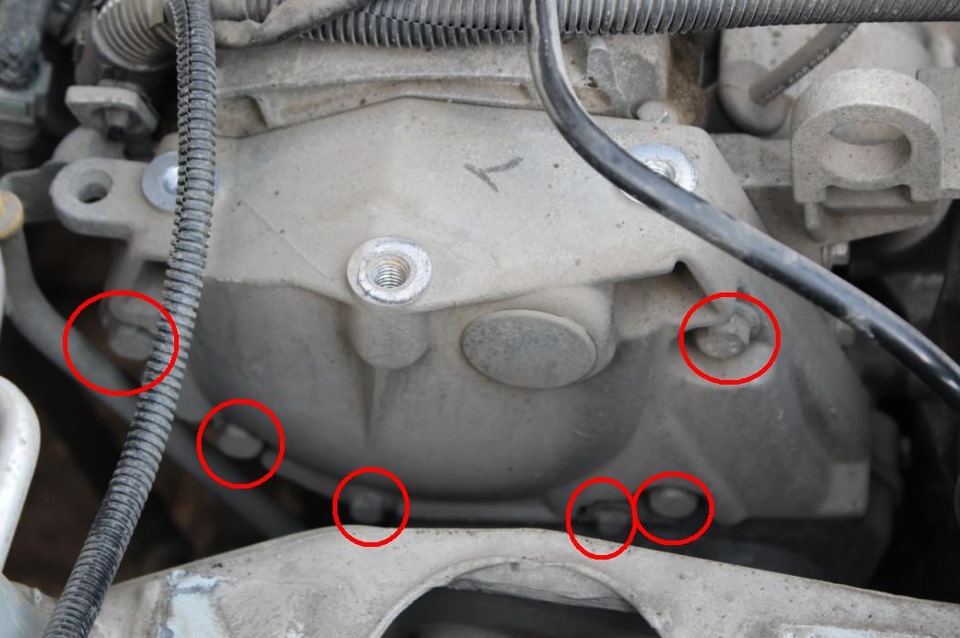

7. Снимаем верхнюю крышку ремня привода ГРМ, она крепится на 6 болтах

8. Снимаем нижнюю крышку, крепится на двух болтах. При откручивание этих болтов вспомнил всю свою родню)) помогло))

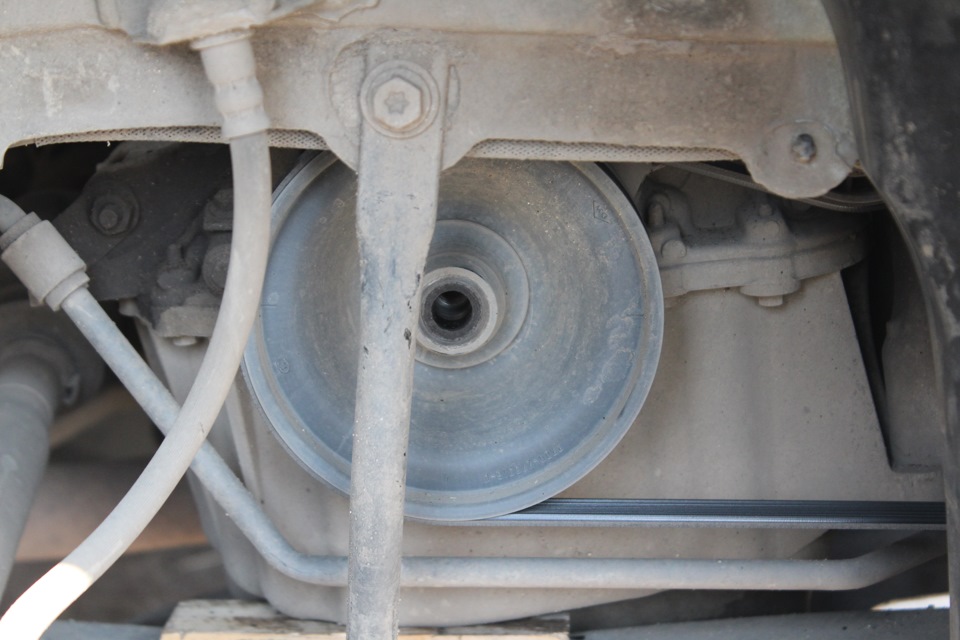

Снимаем шкив привода вспомогательных агрегатов. Так же есть два варианта откручивания болта крепления шкива коленчатого вала. Необходимо заблокировать вал от проворачивания, упускаю момент как по мануалу это рекомендуется. Я сделал следующим образом - Включаем пятую скорость и жмем на тормоза - этот способ быстрее и проще, как мне показалось.

Перед снятием ремня, чтобы не нарушить фазы газораспределения, необходимо установить коленчатый и распределительный валы в положение ВМТ (верхней мертвой точки).

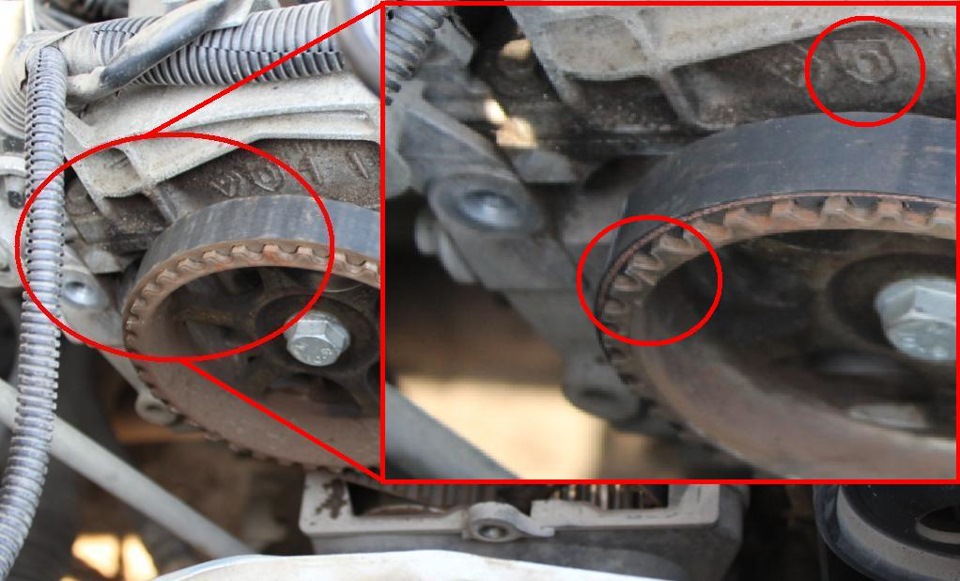

Проворачиваем коленчатый вал за болт крепления его шкива по часовой стрелке до момента совпадения. С этими метками проблем не возникло.

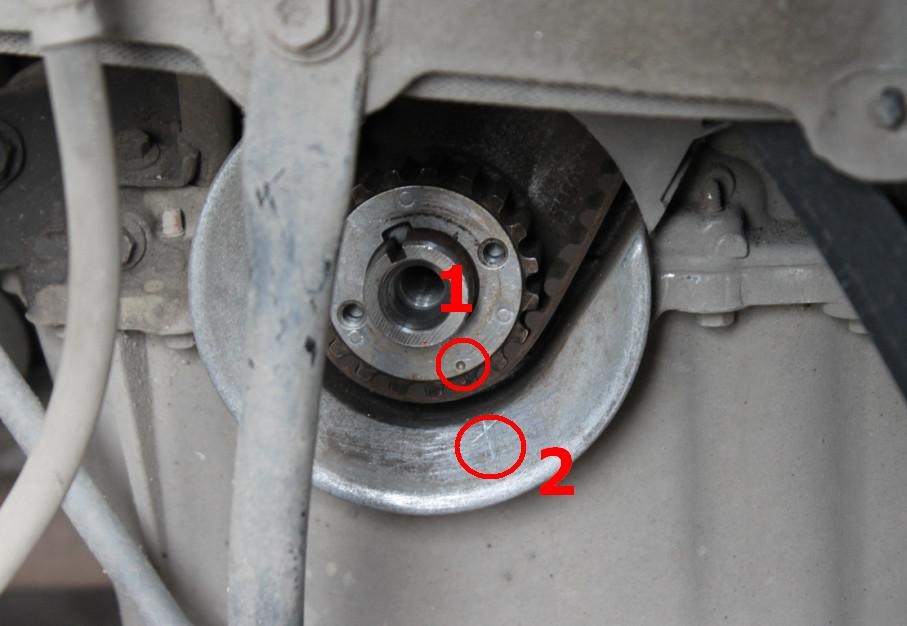

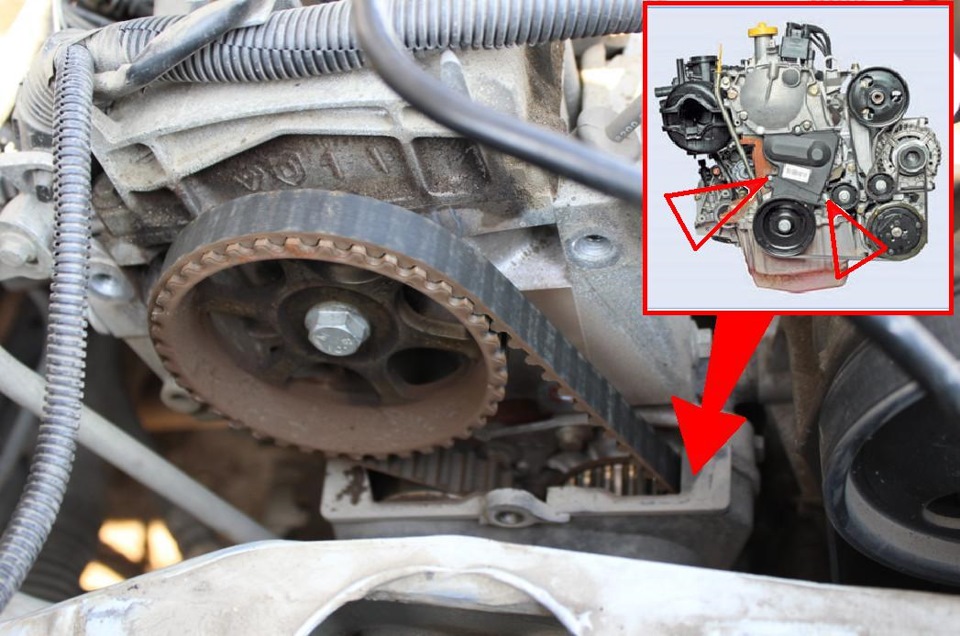

А вот с нижними метками немного помучались, по мануалам по замене показано (Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке. Головкой «Е-14» выворачиваем технологическую пробку из резьбового отверстия в блоке цилиндров, расположенного на передней стороне блока, в районе 1-го цилиндра - под датчиком сигнализатора аварийного давления масла (для наглядности показано на снятом двигателе). В качестве установочного пальца можно использовать болт верхнего крепления коробки передач к блоку цилиндров.) Из всего перечисленного не понял ни хрена, Метка №1 уже была на шестерне, а вот вторую не нашли, установили вал в положение ВМТ (верхней мертвой точки) и самостоятельно нанесли искомую метку.

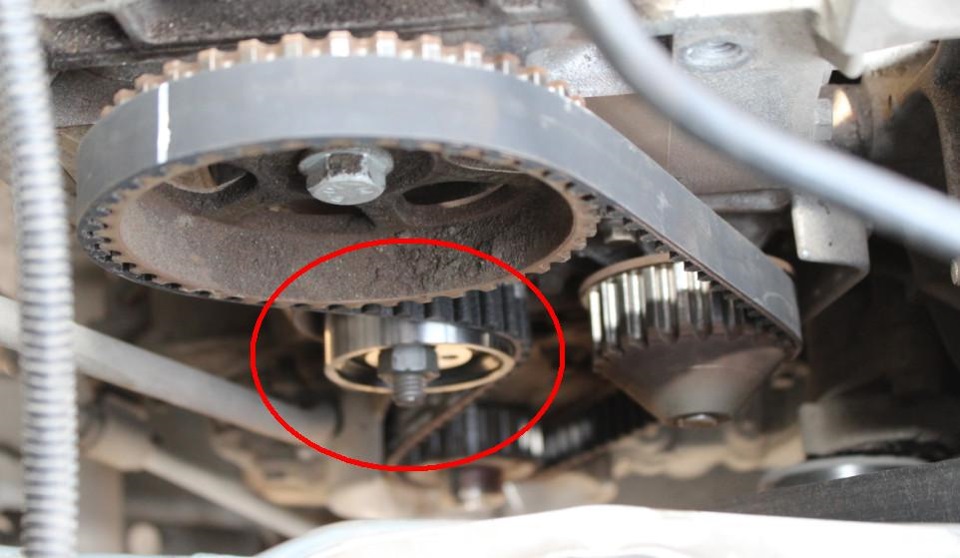

меняем натяжной ролик

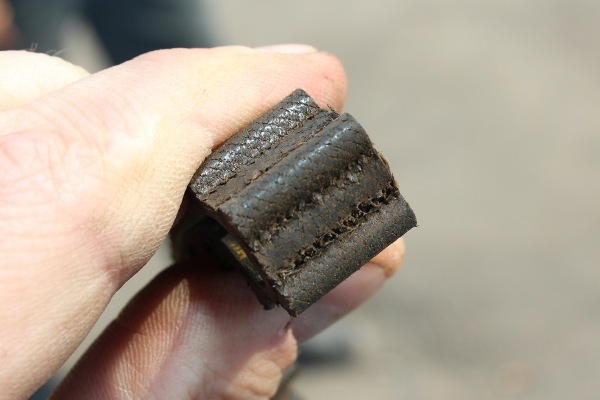

Вовремя незамеченный дефект ремня привода газораспределительного механизма (ГРМ), который повлечет разрыв или срез его зубьев приведет к встрече клапанов и поршней из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к ремонту двигателя на кругленькую сумму. Поэтому при каждом техническом обслуживании (через каждые 15 тыс. км пробега) необходимо делать проверку состояния ремня. В связи с тем, что свечи зажигания также необходимо менять раз 15 тыс. км, то эти работы имеет смысл проводить одновременно, т.к. вывернутые свечи позволят проворачивать коленвал легче, что необходимо для дефектовки ремня. Процедура эта не сложная, поэтому замену ремня ГРМ на Рено Логан лучше делать своевременно.

Поверхность зубчатой части ремня не должна иметь трещин, складок, надрезов зубьев и отслоений слоя ткани от резины. Внешняя сторона ремня не должна иметь износа, доходящего до нитей внутреннего корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и лохматой бахромы. Ремень необходимо заменить при обнаружении на нем следов горюче-смазочных материалов. Независимо от состояния ремня его ресурс соствялем 60 тыс. км пробега и, во избежании неприятных последствий, его необходимо вовремя заменять, даже если визуально он выглядит нормальным.

При необходимости регулируйте натяжение ремня, так как при ослабленном ремне быстро изнашиваются его зубья, что может привести к перескакиванию ремня через зубцы. Незначительный перескок повлечет уменьшение мощности двигателя, а значительный к вышеописанной поломке двигателя.

Замените ремень привода газораспределительного механизма, если при осмотре вы обнаружите (эти рекомендации относятся не только к Рено Логан, но и к другим автомобилям):

следы масла на любой поверхности ремня;
следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
трещины, складки, углубления или выпуклости на наружной поверхности ремня;
разлохмачивание или расслоение на торцовых поверхностях ремня.

Ремень со следами моторного масла на любой его поверхности обязательно замените, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительного валов) устраните немедленно.

Вам потребуются: все инструменты, необходимые для снятия шкива привода вспомогательных агрегатов и обеих крышек ремня привода газораспределительного механизма, а также ключ «на 10» и специальный ключ для проворачивания натяжного ролика или круглогубцы с отогнутыми губками.

Посмотрите также:

Замена ремня ГРМ на Логане занимает порядка двух часов, экономит порядка полутора-двух тысяч рублей. В процессе понадобится некоторый специфический инструмент, поэтому желательно подготовиться к процедуре.

Что касается с самого ремня, то лучше потратить на 500 рублей больше и приобрести оригинал, потому что многие дубли просто не попадают по меткам. Для данного двигателя это критично, потому что метки расположены на ремне, мало того, так двигатель еще и очень любит гнуть клапана.

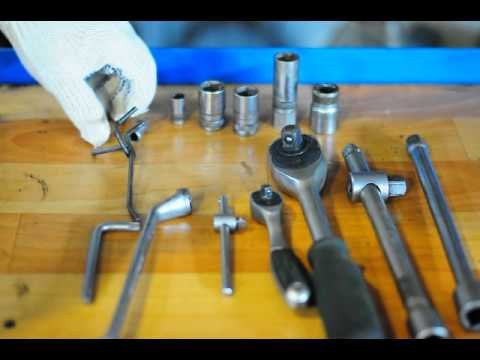

Инструменты, которые пригодятся

Замена ремня ГРМ на Рено Логан 1,4, как уже сказано выше, требует определенного набора инструментов. Прежде всего, это ключи и головки на 16 и 8. Именно такой размер болтов выбрала французская компания.

Кроме того, пригодится маленькая трещотка с головкой на 10, а так же устройство для натяжения роликов. Итак, приступим непосредственно к замене ремня ГРМ на Логане 1,4 л, 8 клапанов.

Снятие ремня ГРМ на 8-клапанном Логане

Для начала, поддомкратим колесо, переднее правое, после чего откручиваем одну клипсу-саморез сверху справа, а вторую клипсу на нижней кромке бампера. Далее просто тянем пластиковую защиту на себя, оттягиваем в сторону, заворачиваем вниз, снимать полностью необязательно. Теперь, когда у нас свободно можно подобраться к болту коленвала, но пока его не трогаем. Нам сначала надо ослабить ремень генератора, который натягивается натяжителем. Вообще, тут должен быть натяжной болт, сначала откручиваем два фиксирующих, а потом выкручиваем натяжной, натяжитель пойдет вверх, что позволит снять приводной ремень. Теперь смело снимаем шкив коленвала.

Для того чтобы зафиксировать коленвал от проворота, можно посадить помощника в салон, он должен включить пятую передачу и удерживать педаль тормоза в нажатом состоянии. В таком случае провернуть колеса коленвалом сложнее всего. К слову, болт коленвала на 18, вот такие вот французы интересные.

Теперь идем в верхнюю часть. Здесь нам надо снять подушку для того, чтобы получить доступ непосредственно к кожуху ремня ГРМ. Проблема в том, как считают многие, что двигатель рухнет при отворачивании крепежных болтов, что на самом деле не является правдой - двигатель либо ляжет на защиту, либо между поддоном и защитой картера можно проложить металлическую пластину толщиной около 1 см. Тогда двигатель точно останется на месте.

Головкой на 16 откручиваем три болта крепления подушки к двигателю и два болта к кузову. Порядок не имеет значения. Снимаем подушку и получаем доступ непосредственно к двигателю. Теперь надо снять верхнюю крышку. Она крепится тремя болтами на 13 и одним на 10, он немного спрятан внизу. Вот тут очень пригодится трещотка. Не стоит бояться, если болты на 13 будут крутиться туго, это нормально. Для снятия крышки ее надо немного провернуть против часовой стрелки, чтобы высвободить от крепежного уха.

Ну и теперь надо снять нижнюю часть кожуха, она пластиковая. Два болта на 8 лучше откручивать сверху, и два снизу. Крышка снимается легко. Для финишной прямой надо снять натяжной ролик. Но прежде включаем пятую передачу, крутим переднее левое колесо до той поры, пока не увидим метку распредвала сверху. Ее положение не принципиально, главное ее просто видеть. В народе бытует мнение, что на головке есть метка, да она есть, но она не принципиальна, важно именно совпадение меток коленвал/распредвал. Поэтому, когда увидели метку, откручиваем ключом на 17 натяжной ролик, снимаем старый ремень ГРМ, устанавливаем новый.

Установка нового ремня ГРМ на Рено Логан 1,4

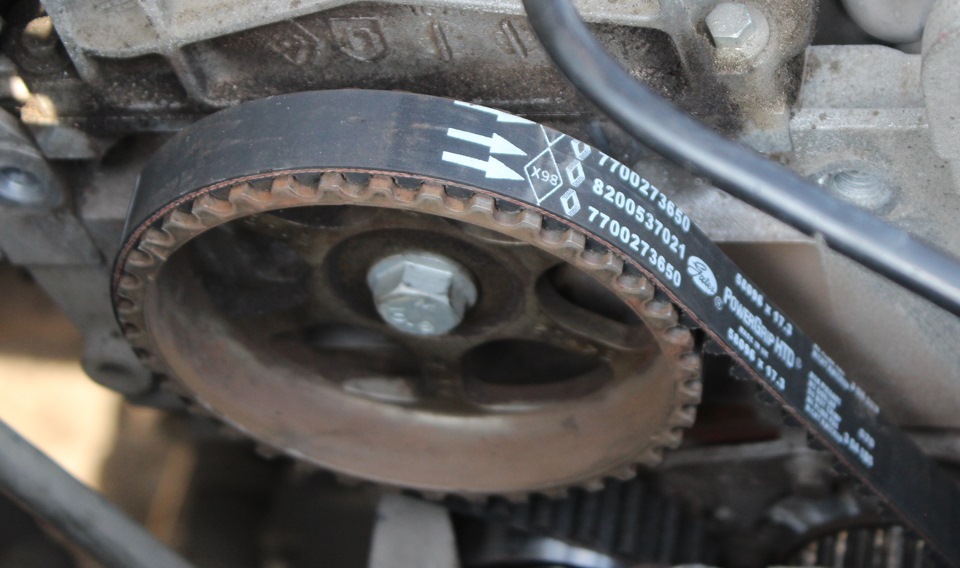

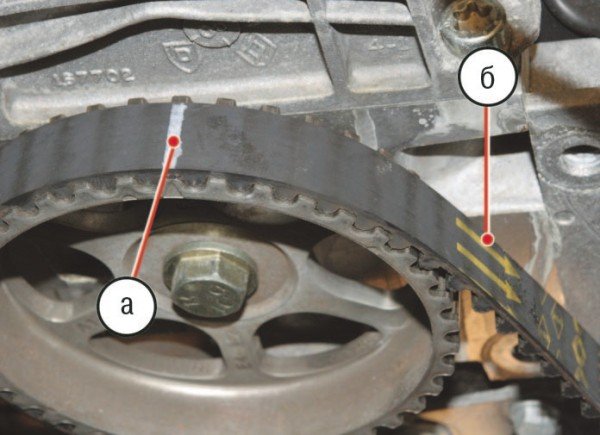

Итак, мы на финишной прямой, которая достаточно коротка. Берем в руки ремень и находим стрелки направления. Они должны быть направлены к передней части автомобиля при установке. Что касается меток, то с ними все просто, не так сложно, как многие думают. Берем в руки ремень, находим на нем поперечные метки. Каждая из них предназначена для своего вала. Так вот та, которая дублируется на внутренней части ремня, одевается на шестерню коленвала, а та, которая не дублируется на внутренней стороне - на распределительный вал.

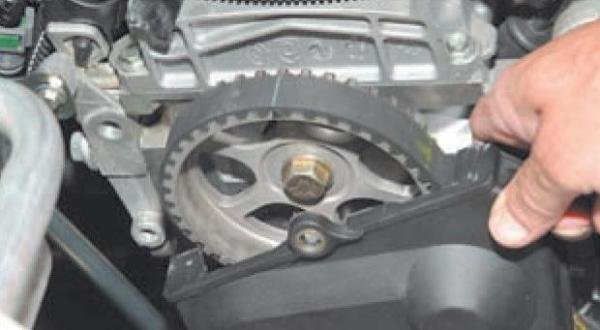

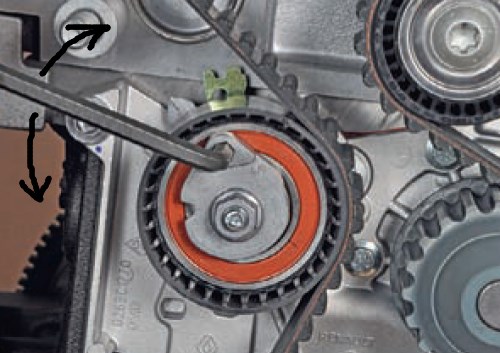

Устанавливаем ремень ГРМ, предварительно проверив состояние помпы и натяжного ролика, после чего натягиваем ролик при помощи торкса, и трещотки, либо просто ключа торкс. Проворачиваем коленчатый вал на 2 оборота - это полный рабочий цикл, если никаких препятствий, то просто собираем на место, если препятствия есть, то желательно проверить совпадение меток, либо просто переустановить их.

Видео: замена ремня ГРМ на Рено Логан 8 клапанов

Многие водители, проводя плановый осмотр узлов автомобиля примерно каждые пятнадцать тысяч километров пробега, в обязательном порядке проверяют, в каком состоянии находится . Проверяя привод на Рено Логан нужно обратить внимание, чтобы на нем не было никаких складок, трещинок, стертых зубьев и расслоения резины. Даже небольшие следы износа или обнажение нитей корда указывают на то, что этот узел нуждается в вашем внимании. Также привод ГРМ подлежит замене, в случае если вы обнаружили на нем следы смазки.

Согласно инструкции от производителя ремень газораспределительного механизма на Рено Логан нужно заменить через шестьдесят тысяч километров пробега. Проверять, в каком он находится состоянии, нужно еще чаще — минимум каждые 15-20 километров.

Функции ремня ГРМ

Привод ГРМ синхронизирует работу коленчатого и распределительного валов. Если говорить кратко, то он необходим, чтобы топливо и воздух оказывались в цилиндрах именно тогда, когда это нужно. Без подобной синхронизации невозможно нормальное функционирование силового агрегата. В свою очередь, достаточно часто он приводит в действие и дополнительные узлы транспортного средства, на Рено Логан это помпа. Привод газораспределительного механизма — исключительно важная часть мотора, в случае, если он оборвется, произойдет загибание клапанов и последующий ремонт, который стоит достаточно дорого.

Как поменять ремень ГРМ?

Если вы еще не знаете, то скажем, что ремень газораспределительного механизма конструктора разместили под специально защитой в передней части силового агрегата. На Рено Логан мотор расположили поперек, а привод в правой его части. Добраться до него несложно, но все-таки несколько узлов демонтировать придется. Так как замена на СТО этого узла стоит дорого, а ремонт системы клапанов еще дороже, то лучше выполнить ее своими руками, а наша статья, видео и фотоотчет вам в этом помогут.

В этом видео показано, как правильно на Рено Логан.

После просмотра видео можно приступить непосредственно к работе.

Набор инструментов

Вам понадобится:

набор ключей;
набор головок;
новый привод ГРМ;
отвертки.

Этапы

Первым делом нужно приподнять автомобиль. Делается это при помощи домкрата или подъемника.
Далее снимаем переднее колесо справа.
Для того, чтобы добраться до шкивов, снимаем защиту.
Ключом на 13 и откручиваем крепеж натяжения поликлинового ремня.
Далее нам понадобится ключ на 18, при помощи которого откручиваем крепеж шкива коленчатого вала.
Выкручиваем 6 болтов, удерживающих защиту картера.
Убираем ее.
С помощью домкрата нужно приподнять двигатель. Некоторые используют для этого рычаг из досок.
Сейчас нам понадобится ключ с головкой на 16, при помощи него откручиваем верхнюю часть крепления силового агрегата.
Открутив болты, снимаем крышку ГРМ.
Выставляем зажигание в положение верхней мертвой точки 1-го цилиндра. При помощи маркера или обычного мелка ставим метки на валах. При сборке эти метки должны совпасть.
Теперь ключом на 16 нужно открутить натягивающий ролик.
Натяжение ремня должно стать слабее и можно произвести его замену.
Обратите внимание, чтобы метки не сбились.
Теперь ремень нужно натянуть. Напомним, что перетяжка так же опасна, как и недостаточная натяжка, а в обычных условиях она проверяется достаточно простым способом. Примерно посередине пробуем двумя пальцами провернуть его вокруг оси. Если поворачивается легко, больше чем на девяносто градусов, то это говорит о слабости натяжки. Значит, при помощи натяжного ролика подтягиваем немного больше. Заметим, для того, чтобы точно произвести замер натяжки, необходимо специальное оборудование.
Теперь все снятые узлы и детали можно ставить на место.

После изучения инструкции и просмотра видео обязательно посмотрите наш фотоотчет пред тем, как менять привод.

Заключение

Сколько прослужит установленный привод во многом зависит от того, насколько качественное изделие вы приобрели и установили. Обычно это немногим больше 60 тыс. километров пробега, а его состояние проверяйте по возможности каждые 15-20 тыс. Если вы заменители какие-либо дефекты, то менять нужно без раздумий. Не пытайтесь сэкономить, приобретайте или оригинальный ремень или аналогичный от производителя с хорошей репутацией.

Также скажем, что на станции технического обслуживания работа по замене ремня на Рено Логан будет стоить минимум 6000 рублей по нынешним ценам, наверное, еще больше. Надеемся, что наша пошаговая инструкция, видео и фотоотчет помогут сэкономить вам эти деньги.

В этом видео показан еще один способ замены на Рено Логан, а также рассказано, когда это нужно делать и сколько это будет стоить на СТО. Это видео необходимо, чтобы поменять правильно, избежать обрыва и предотвратить повреждение клапанов.

Литра имеет две версии, одну с 8-клапанами, другую с 16-ю. В техническом плане двигатели различаются только устройством головки блока цилиндров и естественно мощностью. Sandero 1.6 8 клапанов выдает 87 л.с. (Евро-2) или 82 л.с. (Евро-5), 16-клапанная версия 102 лошадиные силы.

Восьмиклапанная версия мотора проще, поскольку имеет всего один распредвал, однако периодически необходимо регулировать зазор клапанов. В 16-клапанной модификации стоят гидрокомпенсаторы обеспечивающие автоматический клапанный зазор. Оба двигателя Сандеро 1.6 так же устанавливаются и на Рено Логан. О 8-клапнном силовом агрегате рассказывать не будем, поскольку . Сделаем упор на 16-клапанный двигатель Renault Sandero 1.6 .

Устройство двигателя Рено Сандеро 1.6 16V

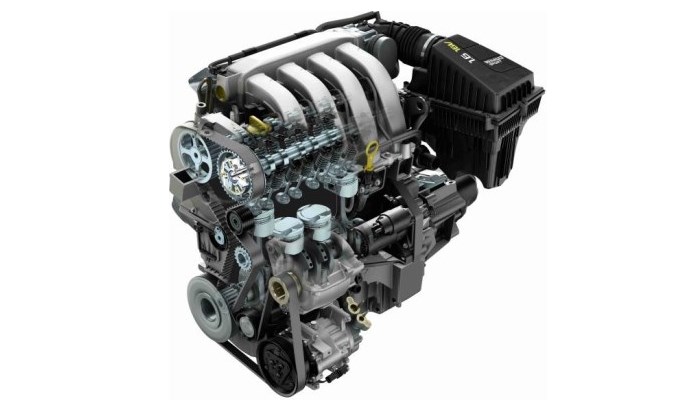

Силовой агрегат называется К4М, это атмосферный бензиновый, четырехтактный, четырехцилиндровый, рядный, 16-клапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива.

Блок цилиндров сделан из чугуна, головка блока отлита их алюминиевого сплава. В газораспределительном механизме два распредвала и 16 клапанов. Шатуны - стальные, двутаврового сечения, обрабатываются вместе с крышками. Крышки крепятся к шатунам специальными болтами с гайками. Поршневой палец - стальной, трубчатого сечения. Палец, запрессованный в верхнюю головку шатуна, свободно вращается в бобышках поршня. Поршень - из алюминиевого сплава. Юбка поршня имеет сложную форму: в продольном сечении - бочкообразная, в поперечном - овальная. В верхней части поршня проточены три канавки под поршневые кольца. Два верхних поршневых кольца - компрессионные, а нижнее - маслосьемное.

Двигатель Renault Logan 1.6 16V 102 л.с.(модель К4М) характеристики, расход топлива, динамика

Рабочий объем – 1598 см3
Количество цилиндров – 4
Количество клапанов – 16
Диаметр цилиндра – 79,5 мм
Ход поршня – 80,5 мм
Мощность л.с./кВт – 102/75 при 5700 оборотах в минуту
Крутящий момент – 145 Нм при 3750 оборотах в минуту
Максимальная скорость – 180 километров в час
Разгон до первой сотни – 10.5 секунд
Расход топлива по городу – 9,4 литра
Расход топлива в смешанном цикле – 7,1 литра
Расход топлива по трассе – 5,8 литра

Головка блока цилиндров двигателя Рено Сандеро 1.6 - из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке двумя втулками и крепится десятью винтами. Между блоком и головкой устанавливается безусадочная металлическая прокладка. Распределительные валы приводится во вращение зубчатым ремнем от коленчатого вала. Клапанный механизм с гидроопорой, которая автоматически обеспечивает беззазорный контакт кулачка распределительного вала с роликом рычага клапана, компенсируя износ кулачка, рычага, торца стержня клапана, фасок седла и тарелки клапана. Свечи зажигания установлены по центру каждой камеры сгорания, клапана стоят V-образно. Далее фото клапанного механизма двигателя Sandero 1.6 16 клапанов .

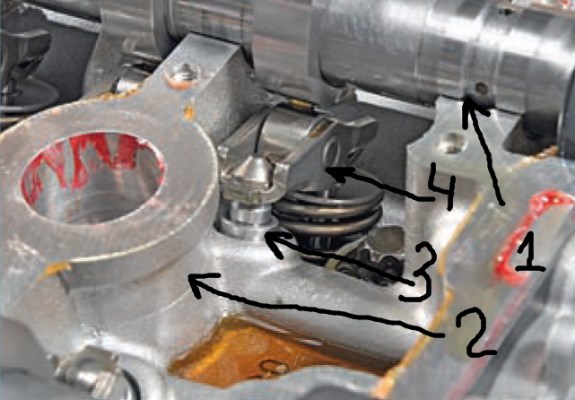

1 – Распредвал
2 – Свечной колодец
3 – Гидроопора
4 – Рычаг клапана

Гидроопоры рычагов клапанов установлены в гнездах головки блока цилиндров. Внутри корпуса гидроопоры установлен гидрокомпенсатор с обратным шариковым клапаном. Масло внутрь гидроопоры поступает из магистрали в головке блока цилиндров через отверстие в корпусе гидроопоры.

Замена ремня ГРМ Рено Сандеро 1.6 (Рено Логан 1.6) 16 клапанов

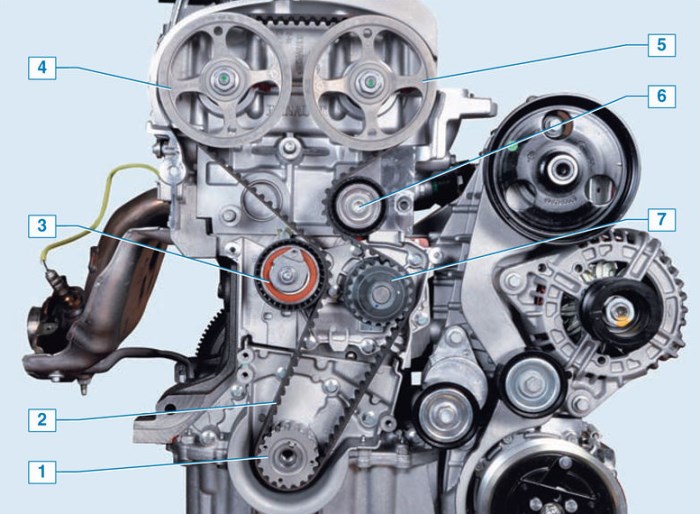

Замена ремня ГРМ в 16-клапанном моторе Sandero/Logan довольно сложная процедура, поэтому для её осуществления запаситесь терпением и вниманием. Для начала фотография 16-клапанного привода ГРМ для общего понимания конструкции и устройства.

1 – зубчатый шкив коленчатого вала
2 – ремень привода ГРМ
3 – натяжной ролик
4 – зубчатый шкив распределительного вала привода выпускных клапанов
5 – зубчатый шкив распределительного вала привода впускных клапанов
6 – обводной ролик
7 – зубчатый шкив насоса охлаждающей жидкости

Для замены ремня привода ГРМ нужно снять правую опору силового агрегата, правый грязезащитный щиток моторного отсека, кстати для удобства процесса работу желательно выполнять на яме, эстакаде или подъемнике. Откручиваем верхнюю крышку привода ГРМ. Затем откручиваем нижнюю крышку привода ГРМ. Головкой «на 18» отворачиваем болт крепления шкива коленвала. Снимаем шкив и нижнюю крышку.

Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Для проворачивания коленчатого вала вворачиваем на место болт крепления шкива коленвала, с помощью него и будем проворачивать двигатель не снимая ремня.

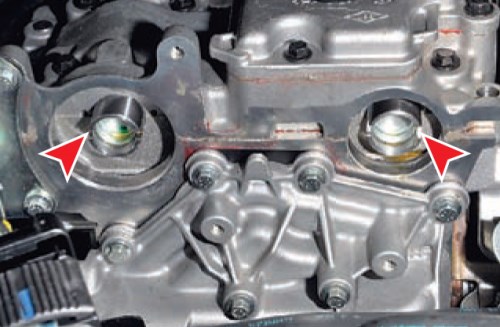

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров. Под заглушками находятся концы распредвалов со специальными пазами. Смотрим фото

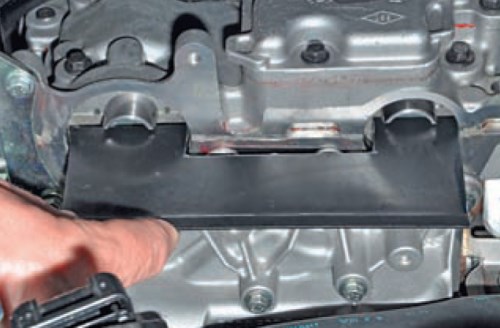

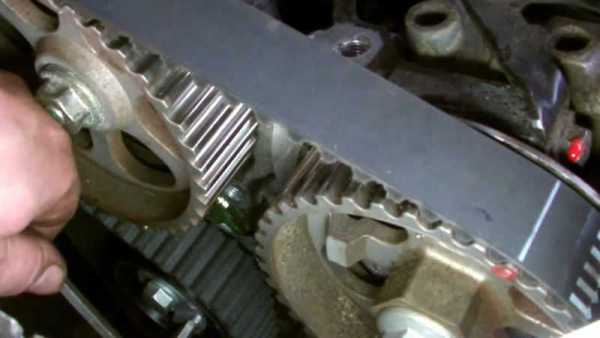

Вот в эти пазы необходимо вставить специальную металлическую пластину, которая заблокирует распредвалы от проворачивания. Пазы должны быть в горизонтальном положении, как на фото.

Теперь необходимо заблокировать коленвал 16-клапанного двигателя от прокручивания. Для этого в Сандеро или Логан предусмотрено специальное технологическое отверстие с пробкой, в блоке цилиндров под датчиком сигнализатора аварийного давления масла. Откручиваем заглушку и вкручиваем туда подходящий по резьбе болт. Главное, что бы резьба у этого болта была не менее 75 мм. Этот болт и блокирует коленчатый вал от проворачивания в положении ВМТ поршней 1-го и 4-го цилиндров.

После того, как мы заблокировали распредвалы и коленвал в ВМТ первого цилиндра, можно снимать старый ремень ГРМ и ставить новый. Сразу скажем, что при замене ремня необходимо менять натяжной и обводной ролики. Ослабляем гайку натяжного ролика и специальным гранником соответствующего размера ослабляем натяжение ремня. С помощью этого же гранника при установке нового ремня ГРМ натягиваем ремень. Смотрим фото.

После замены и регулировки натяжения ремня не забудьте вывернуть болт из блока цилиндров, который удерживал коленвал от прокручивания, а так же снять пластину, которая удерживала распредвалы от прокручивания. Еще одна важная вещь, при установке нового ремня ГРМ Логан/Сандеро 1.6 16V, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня. А ремень, как и все шкивы вращаются по часовой стрелке.

Данная инструкция пригодится многим владельцам различных моделей Рено. Поскольку двигатель Renault К4М 1.6 16-клапанов с ремнем ГРМ устанавливают на Логан, Сандеро, Сандеро Степвей, Дастер, Меган, Флюенс и другие модели французского производителя.
