С приходом осенне-зимнего периода, перед водителем появляется множество проблем: проверка технического состояния двигателя, переход на зимнюю резину, защита кузова от коррозии. Но самая главная задача — обеспечение хорошей видимости. Снег, дождь, слякоть — все это оседает на лобовом стекле, и если дворники не справляются с очисткой, то езда превращается в сплошное мучение.
Владельцы автомобилей семейства ВАЗ могут выбирать из широкого ассортимента щеток стеклоочистителя. Наряду с классическими каркасными дворниками сегодня огромным спросом пользуются и бескаркасные, которые практически не примерзают к стеклу. Чтобы щетка хорошо очищала поверхность стекла, ее делают из морозостойкой резины на графитовой основе.
Важно также правильно подобрать щетки по размерам. Если подобрать щетки большего или меньшего размера, то это может привести к тому, что они будут цепляться друг за друга, стучаться об стойки, на стекле будут оставаться неочищенные полосы. Информация о размерах указывается в каталоге.
Попробуем разобраться в том, какой размер щетки стеклоочистителя нужен для той или иной модели ВАЗ.
Модельный ряд ВАЗ
Жигули — ВАЗ 2101 — ВАЗ (ЛАДА) 2107
Жигули — это первое название, которым многие пользуются до сих пор. Это поколение принято считать вазовской классикой. Компактные седаны и универсалы выпускались с задним приводом, и визуальная разница между этими моделями состояла в форме передних фар: круглые (ВАЗ 2101 и 2102), сдвоенные (2103, 2106), прямоугольные (2104, 2105, 2107).
Размеры лобового и заднего стекла у всех данных моделей одинаковые, рекомендуемый размер щеток стеклоочистителя как со стороны водителя, так и пассажира — 330 миллиметров. Однако, как отмечают многие автолюбители, сюда вполне подойдут и щетки большего размера — на 350 миллиметров.
ЛАДА «Спутник», «Самара», «Самара 2», ЛАДА 110-112
ВАЗ 2108, 2109, 21099, и 2113-2115 — все эти модели выходят, или выходили, с завода со стандартным размером щеток стеклоочистителя — 510 миллиметров. Допускается также установка щеток размером 530 миллиметров, либо 530 для водителя и 510 для пассажира. Для моделей ЛАДА 110-112 размер передних стеклоочистителей 500 миллиметров. Для всех моделей данной серии, где предусмотрен задний стеклоочиститель, длина щетки допускается в пределах 280-330 миллиметров.
Отечественный хетчбэк класса «А» ОКА-1111
«ОКА» оснащалась одной передней щеткой стеклоочистителя и одной задней. Размеры — от 325 мм до 525 миллиметров.
- водитель — 61 сантиметров;
- пассажир — 40-41 сантиметр;
- задняя щетка — 36-40 см.
ЛАДА Приора, Лада Ларгус
Оригинальные размеры щеток стеклоочистителя:
- 508 мм — оба передних дворника и один задний.
Также допускается установка щеток длиной 51 сантиметр, либо комбинации — 53 со стороны водителя и 48-51 со стороны пассажира. Такие же оригинальные (заводские) размеры щеток и для ЛАДА Ларгус .
ЛАДА Гранта
Гранта выпускается с конвейера с такими размерами щеток стеклоочистителя:
- 600 миллиметров — водительское место;
- 410 миллиметров — пассажирское сиденье.
НИВА
Размеры щеток на ВАЗ 2121, 21214, 2131 совпадают с размерами для ВАЗ 2101-2107, то есть 330-350 миллиметров. Если же вы являетесь владельцем Chevrolet-NIVA, то сюда подойдут дворники 500 миллиметров.
На что обращать внимание при выборе щеток стеклоочистителя?
Прежде всего, обращать внимание нужно на следующие факторы:
- соответствие размеров с требованиями производителя, хотя и можно немного отойти от стандартных размеров;
- универсальность крепления;
- качество материалов;
- ценовая категория.
Щетка прижимается к стеклу с определенным усилием, соответственно, если вы выберете щетки большего размера, то ухудшится качество очистки. Подобрать подходящую по размеру щетку можно с помощью каталогов, которые выпускают производители. Самый простой способом — измерить установленные у вас дворники рулеткой. Кроме того, на упаковках указывается на какие модели подходит данная щетка. Если у вас установлены оригинальные щетки, которые найти в продаже проблематично, то можно просто поменять само резиновое лезвие.
Часто бывает и так, что очищаемая щетками площадь стекла не дает нормальное поле обзора. Это особенно заметно на автомобилях более ранней сборки. В таком случае можно установить щетку большего размера со стороны водителя, и меньшего размера со стороны пассажира. Именно таким образом можно убрать полоску воды — «соплю», которая постоянно стекает сверху.
Особое внимание уделяйте адаптерам — креплениям для присоединения щетки к поводку стеклоочистителя. Самый распространенный тип крепления — Hook (крюк). Не все производители выпускают щетки, которые подошли бы к вазовским креплениям. В таком случае в комплекте нужно искать дополнительные адаптеры.
Качество ленты — это главная составляющая хорошей щетки стеклоочистителя. Качественная лента идет без заусенцев и неровностей. Она обладает однородным цветом и фактурой. Графитные, силиконовые и тефлоновые ленты смогут прослужить намного дольше, но при этом и цена на них довольно высокая.
Трехскоростная система стеклоочистителей – одна из самых уязвимых в отечественной «десятке». Роль слабого места может исполнить практически любой узел: подрулевой переключатель, реле, предохранители, моторедуктор.
Первый этап: диагностика и устранение неисправностей электрического характера
Каждый владелец десятой модели наверняка замечал доносящиеся от расположенного слева моторедуктора щелчки и шум при активировании стеклоочистительной системы. Поэтому на первоначальном этапе решения вопроса, почему на ВАЗ 2110 не работают дворники, следует обратить внимание именно на характер работы этого агрегата.
Электродвигатель не подает никаких признаков работоспособности – необходимо осмотреть предохранитель F5 в монтажном блоке, расположенном слева под гидрокорректором светового пучка фар. Исправный предохранитель служит в первую очередь индикатором наличия проблем в системе подпитки электропривода.
Идентифицировать неисправный участок поможет мультиметр: необходимо «прозвонить» цепь в режиме сопротивления от предохранителя до моторедуктора и подрулевого рычага, да и сам переключатель. Мультиметр индуцирует ноль: участок исправный, бесконечно большое значение – повод к осмотру клемм и проводов.
Устраняется неисправность следующими действиями:
- зачистить/обжать клеммы в блоке предохранителей, контактных разъемах подрулевого переключателя и моторедуктора;
- заменить провода;
- заменить рычаг на рулевой колонке, активирующий работу стеклоочистителей.
За работу стеклоочистителей по циклам с паузами (I и II положения) отвечает реле К2 типа 524.3747, расположенное в монтажном блоке. Система не работает в прерывистом режиме – повод к детальному осмотру и замене реле. При таких обстоятельствах «грешить» стоит и на подрулевой переключатель.
Следует иметь ввиду! При дефектном реле стеклоочистители совершенно беспрецедентно работают в крайнем третьем положении правого подрулевого переключателя.
Впрочем, неисправное реле далеко не всегда прекращает работу узла в прерывистом режиме. Стеклоочистители могут эффективно выполнять свою функцию в I и II положениях, однако на наличие дефекта в реле будет указывать отсутствие характерных для данных режимов пауз между взмахами щеток.
Попутно, выясняя другие причины, по которым дворники на ВАЗ 2110 в прерывистом режиме не работают с паузами, следует осмотреть концевой выключатель, расположенный на крышке моторедуктора:
- окисленный слой следует убрать;
- обгоревшие контакты необходимо очистить;
- контактные лепестки, при необходимости, стоит подогнуть.
Второй этап решения вопроса, почему на автомобиле ВАЗ 2110 не работают дворники: электромеханические неисправности
Не работающий электродвигатель, отсутствие щелчка и кондиционный предохранитель F5 – комплекс этих обстоятельств вполне может указывать на серьезные неисправности в моторедукторе, часто устраняющиеся заменой узла в сборе:
- зависшие щетки, обеспечивающие электрическую связь между цепями ротора и статора;
- загрязненный коллектор, расположенный на роторе электродвигателя;
- подгоревший коллектор;
- обрыв в обмотке якоря.
Второй сценарий не менее критический: электродвигатель не включается, при этом либо слышен щелчок, либо выходит из строя предохранитель F5.
Внимание! В этом случае подрулевой переключатель следует немедленно вернуть в базовое нулевое положение.
При наихудшем стечении обстоятельств данные сигналы указывают на короткое замыкание в обмотке электродвигателя и необходимость замены моторедуктора в сборе. Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители. При этом следует крайне осторожно отделить щетки от стекла или выправить геометрию рычага крепления щетки (а возможно и заменить его) соответственно.
Неисправности механического происхождения
Часто не работают по причине банального ослабления гайки, прижимающей щеткодержатель к валу трапеции. Восстановить работоспособность системы можно мгновенно, отрегулировав угол расположения щетки и притянув рычаг гайкой.
Об открученной гайке, способствующей передаче крутящего момента от редуктора к трапеции, может сообщить одно из двух событий:
- электродвигатель сохраняет работоспособность во всех режимах, но обе щетки не двигаются;
- щетки самопроизвольно прекращают работу в промежуточном положении.
Впрочем, остановка щеткодержателей в произвольном положении может произойти по причине плохого прижатия контактов «концевика» к шестерне моторедуктора или окисления/обгорания этих же контактов. А щетки не в состоянии двигаться еще и после выкрашивания зубьев шестерен, которые не располагают большим ресурсом – ведь они изготовлены из пластмассы.
Итого
Отказ стеклоочистителей может произойти по вполне банальным причинам:
- cгорел предохранитель F5;
- окислились или обгорели клеммы соединительных колодок;
- вышли из строя провода;
- сломалось реле К5 524.3747;
- приказал «долго жить» подрулевой переключатель;
- ослабла гайка, притягивающая кривошип трапеции к шестерне редуктора;
- открутились гайки крепления рычагов к валам трапеции;
- щетки примерзли к стеклу.
Нередко дворники на моделях семейства ВАЗ 2110 не работают из-за неисправностей сложного уровня:
- окисление/обгорание, недостаточная сила прижатия контактов концевого выключателя, расположенного на крышке редуктора;
- зависание щеток в моторедукторе;
- обгорание/загрязнение коллектора;
- обрыв в обмотке якоря;
- выкрашивание зубьев шестерен в редукторе.
Установка стеклоочистителей на ВАЗ 2110.
Как правило, мы вспоминаем о важности и пользе стеклоочистителей только в плохую погоду. При сильном дожде или снегопаде вся надежда возлагается только на дворники и их слаженную работу. Но в случае старения щеток или их повреждения все меняется - стеклоочистители перестают справляться со своей задачей. В итоге передвижение в дождливую погоду становится невозможным и крайне опасным.
Проверка исправности.
Чтобы исключить неприятности в дороге желательно время от времени контролировать качество работы щеток. Сделать это просто. Наполните обычный стакан водой и выплесните содержимое на лобовое стекло. После этого садитесь в автомобиль и включайте стеклоочистители. Идеальный вариант, если после 1-2-х проходов дворников стекло стало чистым. Если же после работы щеток остались водяные полоски или разводы, то дворники (или только резинки) лучше заменить.
Как правило, эта работа не вызывает проблем даже у новичков - они справляются с ней за 10-15 минут. Все, что необходимо - купить качественные дворники и выделить время для работы. Игнорировать проблему нельзя. Если вы попадете под сильный дождь, то сбои в работе дворников могут привести к недостаточной видимости и, как следствие, ДТП. Так зачем же лишний раз подвергать себя и своих близких риску?
В чем причина проблем?
В 90% случаев щетки стеклоочистителей подводят по одной причине - они изнашиваются. В этом нет ничего удивительного. Даже качественные дворники имеют свой ресурс, поэтому рано или поздно нуждаются в замене. В наших условиях эксплуатации замена щеток должна производиться в идеале - два раза, а как минимум - один раз в год. Опытные автолюбители прекрасно знакомы с этим правилом и четко его придерживаются.
С другой стороны, не стоит бежать в магазин при первых же симптомах неисправности. Проанализируйте ситуацию. Естественный износ видно сразу - качество работы стеклоочистителя снижается постепенно. Сначала появляются небольшие полосы, потом они становятся шире и так далее.
Но ситуация может складываться по-другому. К примеру, еще вчера дворники справлялись со своей задачей, а сегодня вдруг появились разводы и «пробелы» в работе. В такой ситуации торопиться с заменой не стоит - почистите резинки сухой чистой тряпкой. Как правило, столь внезапные проблемы часто вызваны попаданием внутрь резинки мелких камешков, песка или веточки.

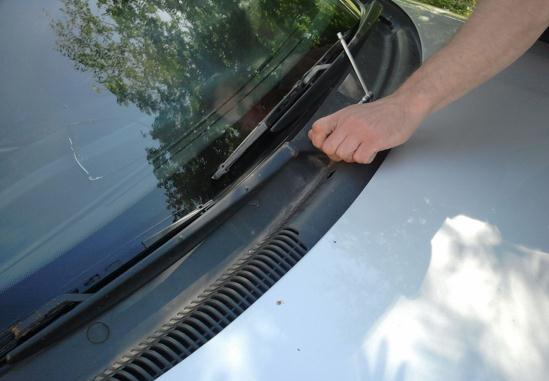

Особенности снятия и установки дворников на ВАЗ 2110.
Если вы впервые меняете стеклоочистители на своем авто, то уделите особое внимание их конструкции. Многие новички, не успев разобраться со строением узла, пытаются снять дворники силой. Это неправильный подход, который может привести к поломке стеклоочистителей и необходимости из полной замены.
Итак, рассмотрим последовательность замены стеклоочистителей на ВАЗ 2110 :
- Внимательно изучите старые щетки. Попробуйте отогнуть специальные рычажки и достать стеклоочистители. После этого определитесь с принципом крепления дворника на специальном рычажке. Сегодня есть множество различных креплений - иголки, шурупы или специальные зажимы. Бывают ситуации, когда щетка и рычажок представляют собой цельную конструкцию.
- Измерьте длину установленных щеток.
- Подготовьте необходимые инструменты, которые пригодятся для замены - небольшое мягкое полотенце (можно использовать бумажные салфетки), набор отверткой и пассатижи.
- Запаситесь необходимым оборудованием - новыми щетками и специальным составом для чистки стекла. Эти материалы можно с легкостью приобрести в любом автомобильном магазине. Ни в коем случае не экономьте на щетках, ведь это ваша безопасность. Экономия может вылиться в целый ряд проблем. Во-первых, дешевые изделия вряд ли прослужат долго, и уже через 3-4 месяца их придется менять. Во-вторых, установка бюджетных щеток - это весьма трудоемкий процесс. В-третьих, низкое качество детали может привести к поломке во время монтажа. Доказать что-либо продавцу в этом случае будет крайне сложно.
Для авто старых годов выпуска найти подходящие щетки - большая проблема. Если это ваш случай, то где единственный выход - замена резиновой части, установленной на металлической основе. Особое внимание уделите выбору жидкости для стекла. Главное здесь - не нарваться на поддельную продукцию, которой в последние годы становится все больше. Низкокачественные жидкости производятся на основе метанола, который является настоящим ядом для человека. Помыв стекло такой «гадостью» все пары попадают в салон. Вдыхание паров метанола в течение длительного времени может привести к головокружению и даже частичной потере зрения. Следовательно, покупайте жидкость для мытья стекол только в проверенных точках.
1. Установите машину на открытой площадке, чтобы к стеклоочистителям был свободный доступ.
2. Изучите особенности монтажа дворников. Если они утоплены заподлицо, то лучше изучить инструкцию для своего авто (в ней должны приводиться точные рекомендации по разборке этого элемента).
3. Вынимайте стеклоочистители из крепежных фиксаторов. Если же снятие дворника не предусмотрено (такое бывает в моделях старых годов выпуска), то достаточно поменять резиновую полоску (они продаются в магазина автомобильных запчастей отдельно).

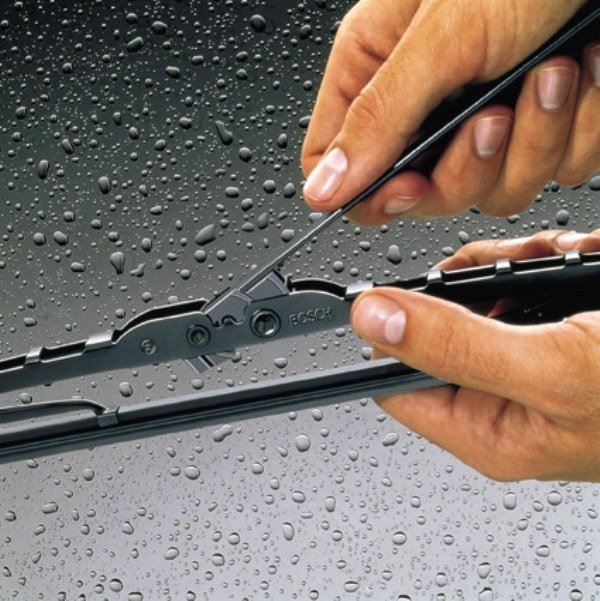

4. Снимайте запорное устройство, которое находится на краю щетки стеклоочистителя. Сделать это можно с помощью плоскогубцев.
5. Осмотрите старую и новую щетку - они должны быть идентичными по длине и конструкции.
6. Вставляйте новый стеклоочиститель и пропускайте его через все фиксирующие позиции.
7. При наличии Т-образного крепежа воспользуйтесь обычной отверткой с плоским «жалом». При этом установка новой щетки производится путем нажатия на специальный рычаг до момента появления характерного щелчка.
8. Если крепление выполнено с помощью небольших шурупов, снимайте их и устанавливайте новую конструкцию. При этом старайтесь вкручивать шурупы как можно плотнее, предварительно проложив под головки шайбы.
9. При Г-образном соединении никакие инструменты не нужны - просто нажимайте на защелку, слегка натягивайте стеклоочиститель и доставайте его. Установка нового узла производится в обратной последовательности. Нажимайте на фиксатор и удерживайте его до тех пор, пока щетка не станет на свое место.
Если вы внимательно подойдете к выполнению этой работы и предварительно изучите особенности конструкции своей щетки, то на установку новых устройств и их опробование уйдет не более 10-15 минут.
Ниже перечислены, какие размеры дворников установлены на автомобилях ВАЗ и ЛАДА разных моделей. Их размеры отличаются, поэтому при замене старых щеток стеклоочистителей важно подобрать точно такой же размер, который предусмотрен в вашей модели.
Что будет, если щетки будут другого размера?Все дело в том, что дворники разных размеров имеют и разный радиус прижимного лезвия, которое зависит от кривизны лобового стекла. Например, если поставить щетки, которые больше чем, те которые рекомендует производитель, то они будут хуже прижиматься и их эффективность сильно упадет.
Если их размер будет больше, то при эксплуатации они могут задевать край лобового стекла и приподниматься над стеклом, снижая ресурс стеклоочистительного механизма.
Если же их размер будет меньше, такой проблемы как выше уже не будет, но степень очистки стекла тоже падает. Это происходит из-за того, что дворники очищают не всю поверхность стекла, оставляя в его центре и по краям грязные места, потому что просто не могут дотянуться до этих удаленных мест.
Размер щеток для ВАЗ 2114, 2113 и 2115:
На этих моделях обе щетки имеют одинаковые размеры и их длина равна 510 мм. Но, допускается устанавливать щетки на стороне пассажира с размером 510 мм, а напротив водителя 530 мм. Почему разных размеров? Просто, если поставить большие и одинаковых размеров, то это приведет к тому, что на стекле может появиться водянистая полоска при их совместной работе. Заднее обзорное стекло также оборудовано дворниками, в которых используются щетки с размером 300 мм. Здесь размеры не так критичны и вполне можно заменить на 330 мм.
Размеры щеток для ВАЗ 2109, 21099 и 2108:
Для восьмерки и девятки размеры такие же как и у 14-ой модели, потому, что кузов имеет одинаковую конструкцию, поэтому и щетки здесь тоже такие же. Смотрите предыдущий перечень и ставьте их.
Размеры щеток для ВАЗ 2110, 2111 и 2112:
Для десятой модели все тоже самое, как и выше, т.е. их размеры аналогичны 2114 и 2109
Размеры щеток для Лады Калины:
Для Калины нужно ставить с водительской стороны щетку размером 600 мм, а на стороне пассажира 400 мм (приемлема установка и 410 мм). Ну, а для заднего стекла нужен размер 360 мм.
Размеры щеток для Лады Приоры:
На Приоре используются следующие размеры: со стороны пассажира 500 мм (либо 480 или 510 тоже вполне подойдут), со стороны водителя 530 мм, а для заднего стекла 330 мм. Размеры дворников точно такие же, как для 14-ой модели ВАЗ.
Размеры щеток для Лады Гранта:
Для дворников Гранты устанавливают 600 мм щетки (для водителя) и 400-410 мм для пассажира. В принципе размеры такие же, как и у Калины.
