информацию о своей работе по последовательному каналу связи. Стандартом такого
канала в автомобильной электронике является К -линия. Диагностическая линия является
средством передачи информации между электронным блоком и внешними устройствами:
иммобилизатором, тестирующим оборудованием, приборами диагностики.
Связь с иммобилизатором устанавливается после включения замка зажигания.
Блок управления и иммобилизатор обмениваются по К -линии параметрами, заданными
при обучении иммобилизатора. Если параметры соответствуют заданным условиям,
электронный блок переходит к штатной работе управляющего алгоритма. Сбои и
неполадки в линях связи с иммобилизатором, несовпадение параметров обучения
переводят управляющую программу блока в режим, при котором работа двигателя
невозможна.
К -линия в автомобиле выведена на диагностический разъем, к которому может
быть подключен тестер для диагностики работы системы управления. Стандарт
программного протокола обмена данными между устройствами и электронным блоком,
реализованный в этих устройствах, делает прозрачной работу всех устройств,
подключаемых к К – линии.
Отсутствие связи между блоком управления и диагностическим прибором может
служить признаком неисправности и того, и другого устройства. Если такой связи нет, а
ув еренность в работоспособности тестера не вызывает сомнений, то первым делом
следует проверить диагностическую цепь. Сначала нужно убедиться, что есть питание
бортовой сети на блоке управления и цепь К -линии от блока управления доходит до
диагностического разъема. Напряжение на клемме К -линии диагностического разъема
при исправной цепи равно напряжению бортовой сети.
Поскольку цепь К -линии подведена к диагностический разъему через разъем
иммобилизатора, то проверка цепи должна проводиться с учетом исправности
иммобилизатора. Если функционально иммобилизатор не задействован в системе, лучше
всего соединить напрямую провода (вход и выход К -линии) с разъема иммобилизатора.
при подготовке производства предполагалось, что на часть автомобилей с системой управления на базе блоков от ф.Bosch, будут устанавливаться иммобилизаторы. Но серийное производство иммобилизаторов не было подготовлено в необходимые сроки. При этом, если жгут проводов предусматривает установку иммобилизатора, связь между диагностическим выводом блока управления и диагностической колодкой оказывается разорванной. Для исправления этой ситуации необходимо между выводами 9 и 18 разъема иммобилизатора установить перемычку. На автомобилях, где жгут проводов не предусматривает установку иммобилизатора, данная проблема отсутствует. Инструкция, как проверить К-линию ВАЗ 11.10.2014 02:52
Чаще всего решение проблемы заключается действительно в обрыве провода К-линии. То есть провод просто немного отошел из колодки (колодки АПС иммобилизатора, либо колодки БК) и контакта уже нет.
Если все контакты Вы проверили, но бортовой компьютер так и не видит провод К-линии, тогда можно последовать поступить следующим образом:
1) Проверить напряжение на К-линии. Выставляем на мультиметре режим для измерения постоянного напряжения, красный щуп подключаем к К-линии, а черный на "массу" к любой точке кузова. Показания на приборе должны быть 12+-2В. Использовать для проверки напряжения лампу нельзя, т.к. она имеет нагрузку.
2) Если на Вашем ВАЗ разъем с АПС отключен, тогда проверьте наличия перемычки в колодке АПС между 9 и 18 контактами.
3) Проблема может быть в иммобилизаторе (сигнал К-линии приходит, но после иммобилизатора пропадает). Проверьте наличие К-линии на 18 контакте колодки АПС. Этим же способом можно проверить, есть ли обрыв между колодкой АПС и колодкой БК.
4) Наводки или перебит провод. Попробуйте заменить провод от БК до диагностического разъёма на новый, более короткий.
Также проверить k-line можно в сервисе на компьютерной диагностике, либо подключив в машину заведомо рабочий бортовой компьютер. А если k-line не работает и вместе с этим наблюдаются проблемы с запуском двигателя, тогда начните проверкидополнительных предохранителей ВАЗ.
| Не забываем перед всеми манипуляциями отключить аккумулятор. Далее необходимо достать сам маршрутный компьютер (МК или БК). Достаётся он так же, как часы, путём поддевания отвёрткой. БК держится на четырёх пластиковых скобах-защёлках, по две с низу и с верху. Далее необходимо ознакомится с самим БК, с надписями на заднем борту. Зачем это нужно, объясняю, изначально данный БК курского Счётмаша (паспорт) (вот дальше могу соврать, но насколько я понял всё именно так) был обязан контактировать с К-линией, но ВАЗ изменил техзадание, и прошивка была обрезана, т.е. часть отвечающая за связь с ЭБУ просто была выпилена. |  |
|
|
 |
| Если дорожка имеется, и при нажатии на кнопку ‘часов’ в режиме часов ничего не происходит, то у Вас полноценный БК с неполноценной прошивкой, которую необходимо обновить (файл 527-10.hex и инструкция по прошивке есть в архиве).
Обновить прошивку можно как стандартными средствами(выпаиванием процессора, он там, к слову сказать, PIC18F252, и прошивкой в колодке, или же подпаиванием проводов напрямую к ножкам, я сделал так), так и через К-линию с ПК. Есть сведения, что не со всеми К-лайн адаптерами это получалось, плюс для этого требуется иметь Win 95-98, у кого-то получалось и на XP, но у большинства возникали проблемы именно с XP. Чтобы не устанавливать Win 95-98 исключительно из-за прошивки БК, можно воспользоваться виртуальной машиной (спасибо Ивану Кучинскому за успешно проведённый эксперимент). |
 |
К-линия к колодке БК подключается просто, там используются довольно распространённые контакты. Заготавливаем контакт с проводом, вставляем в колодку подключения БК, и подсоединяем к 7 контакту колодки OBD-II. Далее выбираем в настройках свой контроллер, как это сделать описано в п. 3.8.3 инструкции БК:
- ECU.0 — М1.5.4
- ECU.1 — М1.5.4N или Январь-5.1
- ECU.2 — МР7.0
- ECU.3 — МИКАС 5.4, МИКАС 7.1, 301.3763 000-01
- ECU.4 — Bosch 7.97
Связь с контроллером только при включенном зажигании. Информация появляется не сразу! Терпеливо ждём от нескольких секунд, до минут.
Кстати, с Bosch 7.9.7 работает неполноценно, но ошибки смотреть и сбрасывать возможность есть. Это я к тому, что в инструкции он вообще не указан.
И еще, не надо боятся его убить! У вас всегда останется возможность купить такой же процессор PIC18F252 и прошить (попросить любого увлекающегося или работающего с микроэлектроникой) его отдельно, либо же впаять и прошить. Но это вовсе не отменяет аккуратность и обдуманность действий! Если есть какие-то вопросы, готов дать уточнения.
Всем доброго времени суток кто читает эту запись!
И так начну с того, что у меня нету бортового компьютера, желание установить есть, но об этом позже.
Возник интерес подаигностировать свою машинку, своими руками. В одном из прошлых б/ж я писал что после ливня я залил ДМРВ, загорелся чек и поехал я на диагностику: взяли с меня 100 грн. за 30сек обнаружив что не работает датчик - под замену. Мне не нужна профессиональная диагностика, если надо я поеду к диагносту, а так для легкого диагностирования было решено купить К-line сканер
VAG-Com 409.1 K - Line сканер
ах да еще, хотя машина у меня и 2004 года, но она 1,5л и 8кл с ЕВРО-2, и оборудывана разъемом ODB-1. Погуглил: оказывается одб-2 уже устнавливались но на 16кл машины с ЕВРО-3 более ранних годов. Пришлось покупать еще и переходник с

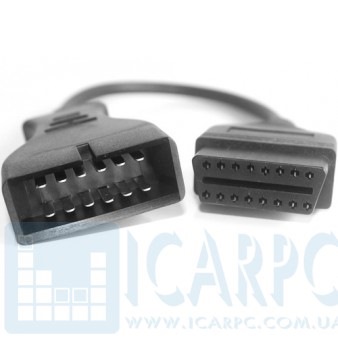

Переходник OBD-II 16pin на GM12
Заказывал все в интернет магазине, вместе с шнурами пришел диск с накиданными программами для диагностики и кучей разной инфы по диагностике. Настроил на наутбуке все ком порты пошел в гараж с ноутом пробовать. Подключил, включил зажигание бац и сразу загудел бензонасос без остановки, естественно ничего не получилось я и забросил это дело(а было это еще в прошлом году в конце осени). Ну вот уже тепло - есть желание возобновить это дело. Раззвонив переходник я так толком ничего и не понял, звонится на одном по 3 сразу, есть вообще не звонится, решил переделать это все. Как известно для диагностики по К-линии надо всего 3 провода(канала):
1) сама калиния
2) +12В
3) -12В она же земля, гроунд

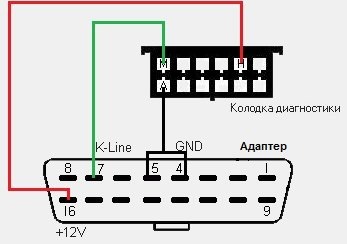

подключение К-линии

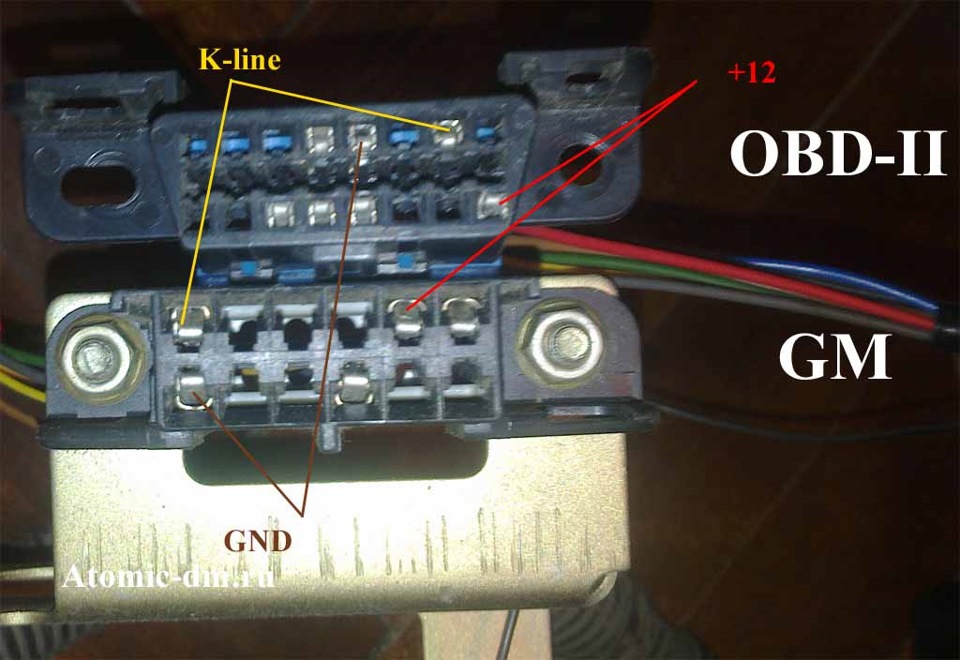

Хочу заметить что на рисунке выше разрисованы контакты на адаптере как они должны быть, а не на переходнике или колодке! Так что воображайте прикладывайте адаптер и думайте где должны быть контакты на переходнике и колодке вот вам рисунок ниже
расположение контактов К-линии на колодках
Ламааать переходник! Ну а что делать, конструкция не разборная (
Разъем оказалось разломать не из легких дел))) корпус черный очень твердый, внутри еще все залито белым пластиком. Распаяно 4 провода, все вызвонил где куда какой идет на адаптер где К-линия, +12 и земля, четвертый судя по прозвонке это L-линия, которая нам не надо. На прямую в диагностическую колодку подключу эти 3 провода и снова попробую подключится к ЭБУ! Удачи мне! Читайте продолжение!
