Термостат ваз 2111 инжектор 16 клапанный

Многие владельцы ВАЗ 2110 недовольны работой печки своего автомобиля. Вот, казалось бы, уже утеплили салон, холодный воздух извне не поступает, печка как будто работает, а в салоне все равно холодно.

Поэтому авто умельцы приходят к заключению, что родная печка, может, и ничего, а вот доработка термостата на ВАЗ 2110 будет совсем не лишней. Поэтому кто-то, купив новый термостат, еще до установки его на автомашину производит доработку: на 5-дырочном переделывают контур, делая его 6-дырочным.

Другие же считают, что достаточно сузить байпас канала. Третьи – что значительно лучше поставить термостат от Гранты, поскольку в нем полностью перекрывается большой круг охлаждающей жидкости и, соответственно, отопитель значительно быстрее начинает подавать горячий воздух в салон.

Рассмотрим все варианты, но вначале нужно проверить, виновен ли термостат в том, что тепла в салоне явно не хватает.

Неисправность?

Признаки неисправности:

Индикатор температуры уже зашел за красную метку, а радиатор отопителя холодный на ощупь. Вполне возможно, что термостат заклинило, пластина клапана «залипла»;
Вы запускаете двигатель, радиатор печки тут же становится теплым, как и корпус термостата, а салон греется медленно. Нужно проверить, не попал ли в него посторонний предмет.

Доработка термостата

На ВАЗ 2110 вполне возможна доработка термостата путем добавления еще одной дырочки в 5-дырочное устройство. Зачем это нужно и что дает?

В машинах, в частности на ВАЗ 2110 инжектор, с появлением шестого штуцера становится теплее из-за того, что уменьшается байпас канал. Для справки: байпасом называется насос для циркуляции жидкости в параллельно установленном трубопроводе;
Для работы печки необходимо, чтобы охлаждающая жидкость циркулировала по малому кругу. Происходит это через байпас канал. Чем меньше его диаметр, тем больше жидкости будет протекать через печку;
Дополнительный штуцер, как правило, избавляет тройник обратки отопителя от протечек, поскольку такие неисправности не редкость на «десятках».

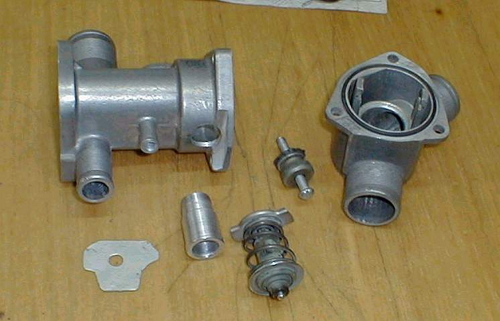

В корпусе ТС (термостата) просверливают дополнительное отверстие 8 мм. Устанавливают дополнительный патрубок параллельно такому же, идущему на печку. Он нужен для того, чтобы «отработанная» жидкость из отопителя попадала в полость термостата, и не было переохлаждения двигателя.

Еще нужна дроссельная шайба – чтобы усилить ток жидкости через печку, если малый круг открыт, и регулировочный болт, упирающийся в ножку элемента, чтобы снаружи регулировать температуру открытия ТС.

Кстати, таким образом доработав, можно превратить карбюраторный ТС 82, просверлив и нарезав резьбу, в подходящий для ВАЗ 2110 инжектор.

Сужение байпас канала

Если вы решите, что необходима регулировка именно байпас канала на ВАЗ 2110, то у 6-дырочного термостата проблем возникнуть не должно. А вот у 5-дырочного могут возникнуть неисправности, связанные с тем, что не будет омываться холодный патрубок печки (выходной). Поэтому подумайте, нужна ли вам такая доработка, может, лучше сразу поставить термостат от Гранты или шести дырочный.

Чтобы уменьшить байпас, нужно произвести такие действия:

Из листового алюминия выпилить пластинку, чтобы она точно ложилась внутрь ТС;
Пластинку закрепить заклепкой или холодной сваркой, но так, чтобы крепление не мешало протеканию охлаждающей жидкости по малому кругу;
В этой пластинке нужно просверлить новое отверстие 5 или 6 мм (вместо 8мм штатного);
Кроме вышеописанных действий, на 6-ти дырочном ТС обратка печки подключается на термостат.

После такой доработки вы заметите, что салон будет прогреваться лучше и быстрее, но несколько замедлится прогревание двигателя.

Установка доработанного ТС

На ВАЗ 2110 можно без труда установить более совершенный термостат от Гранты 2190. Но все же следует немного знать об устройстве системы отопления/охлаждения в Гранте. Ее схему можно без особого труда реализовать на «десятке».

Будут нужны:

Оригинальный ТС Гранты 2190 от BEHR;
Нижний патрубок радиатора от Гранты, но подойдут и верхний 21214, либо просто подобранный по размеру;
Тройник от ВАЗ 2110 для системы охлаждения;
Шпильки на 8 мм по длине – как от постели распредвала;
Прямой длинный патрубок печки от «десятки»;
Прокладка для термостата.

Действуем по такому плану:

Нижний радиаторный патрубок меняем на тот, что от Гранты (или аналогичный). Можно оставить и родной, но соединить его с подходящим по диаметру под прямым углом с помощью куска трубы. Однако помним – чем больше соединений, тем больше возможностей для протечек;
Заводим патрубок расширительного бачка через тройник ВАЗ 2110: один конец – на слив с радиатора печки, другой – на подводящую трубу;
Сливаем охлаждающую жидкость;
Меняем шпильки на более длинные, и ставим термостат Гранты;
Перекручиваем датчик температуры.

Относятся к важным элементам головки блока цилиндров силового агрегата. Они принимают непосредственное участие в работе двигателя, требуют соответствующего обслуживания. Данный узел отвечает за процесс сгорания горючего в рабочей камере мотора и отвод отработанных газов.

Устройство

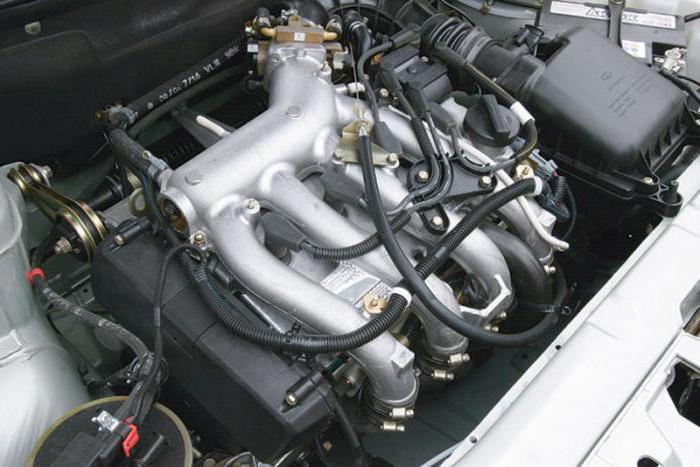

ГБЦ ВАЗ-2112 (16 клапанов) также включает в свою конструкцию следующие элементы:

Защитную крышку, предохраняющую узел от механических воздействий.
Прокладку из резины, обеспечивающую герметичность блока. Находится она в месте крепления крышки.
Во фронтальной части блока расположен привод распределительного вала и приспособление для натяжения цепи.
Отсеки сгорания (камеры).
Отверстия с резьбой под форсунки и свечи зажигания.
Гнезда для фиксации входного и выходного коллектора.

Вверху ГБЦ оборудована распределительными валами, опорными шайбами, механизмом газораспределения. К статическим элементам головки блока относятся седла клапанов, направляющие втулки.

Неисправности

Клапаны ВАЗ-2112 (16 клапанов) могут потребовать замены при определенных обстоятельствах. Часто они выходят из строя по причине перегрева силового агрегата.

Во избежание появления таких неисправностей специалисты рекомендуют в процессе эксплуатации авто, обращать внимание на следующие моменты:

Наличие стука во время работы двигателя.
Остановку силового агрегата при начале движения.
Понижение компрессии в цилиндрах.

Каждый из этих признаков может указывать на неисправность клапанов. Оптимальным решением проблемы станет обращение в сервисный центр. Также можно попробовать исправить ситуацию самостоятельно.

Замена клапанов ВАЗ-2112 (1.5.16) своими руками

Манипуляции выполняются в следующей последовательности:

Сначала демонтируются все съемные элементы ГБЦ, а также отсоединяется проводка.
Снимается крышка головки.
С цилиндров необходимо удалить весь нагар, например, при помощи щетки-насадки на дрель.
После этого клапаны вынимаются пинцетом, пружину при этом надо зажать.
На край клапана наносят алмазную крошку.
Элемент монтируется на место.
ГБЦ собирается в последовательности, обратной разборке.

Далее следует самый ответственный этап - притирка. Для этого на направляющий клапан надевается резиновый патрубок. Клапан следует проворачивать до тех пор, пока его край не покроется равномерным следом от Остатки пасты нужно аккуратно удалить.

(16 клапанов)

Этот узел представляет собой синхронное электрическое устройство переменного тока, оснащенное электромагнитным типом возбуждения и внутренним выпрямителем на кремневых диодах. приводит в движение ротор генератора путем агрегации его со шкивом коленвала мотора.

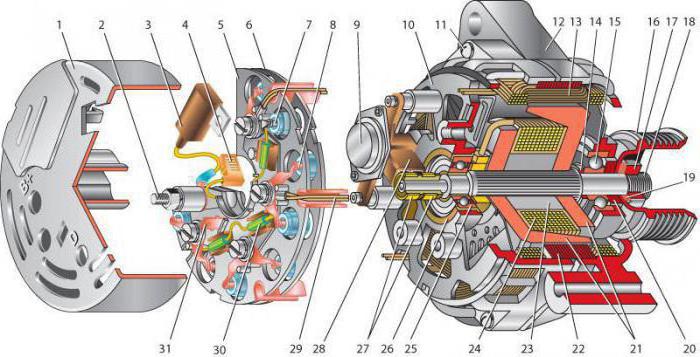

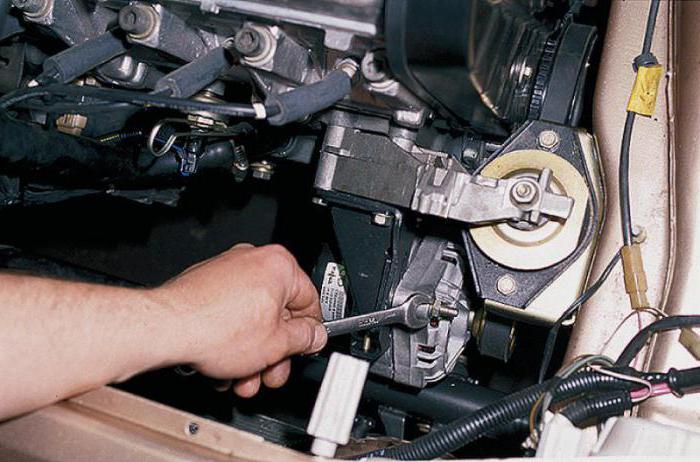

Генератор автомобиля ВАЗ-2112 1.6 (16 клапанов) оборудован статором и крышками, которые стянуты двумя парами винтов. Роторный вал вращается в подшипниках крышки, смазка в них рассчитана на весь рабочий ресурс узла.

Сзади подшипник установлен на вал ротора способом прессовки. Он поддерживается крышкой посредством пластиковой втулки. Спереди аналогичный элемент запрессован и завальцован во фронтальной крышке, меняется только вместе с ней. Внутренняя обойма подшипника с дистанционным кольцом и шайбой зажата между шкивом и ступенькой вала при помощи гайки. Сзади генератор закрывает пластиковый кожух на защелках.

В статоре узла находится трехфазная обмотка, вторые ее концы соединены с выпрямительным мостом, который включает в себя три положительных и три отрицательных кремниевых диода. Вентили установлены в две алюминиевые пластины-держатели методом прессовки. Одна из пластин имеет три добавочных диода, которые служат для питания обмотки возбуждения генератора после запуска мотора. Пластины совмещены в выпрямительный блок, зафиксированный на задней крышке.

Обмотка генератора

Обмотка возбуждения находится на роторной части узла, а ее выводы методом припоя соединены с парой медных контактов в виде роторных колец. Питание к этому элементу поступает через две угольные щетки. Их держатель взаимодействует с регулятором напряжения и установлен на задней крышке генератора. Регулятор напряжения - неразборного типа, при поломке подлежит замене.

Защиту бортовой цепи от перепадов напряжения при работе зажигания, а также для уменьшения помех между положительными и отрицательными выводами обеспечивает конденсатор, емкость которого составляет 2,2 микрофарад. Элемент находится на выпрямительном блоке.

При активации зажигания, подача напряжения к обмотке возбуждения осуществляется через контрольную лампочку, предусмотренную в конструкции. При этой процедуре световой элемент должен гореть. После запуска мотора возбудительная обмотка получает питание от добавочных диодов, при этом контрольная лампа гаснет. Если после активации силовой установки лампа продолжает гореть, это свидетельствует о неполадках генератора или его элементов.

Минус АБ всегда должен подключаться к «массе» авто, а плюс выводится на точку генератора «В+». Неправильное подключение спровоцирует пробой генераторных вентилей. Перепады напряжения, возникающие в подобной ситуации, в состоянии серьезно повредить элементы электронной схемы.

Помповый насос

Помпа ВАЗ-2112 (16 клапанов) - это часть охладительной системы автомобиля. Она довольно часто подвержена поломкам. На рассматриваемом авто ее замену можно произвести без проблем. Основное предназначение насоса - обеспечение стабильной циркуляции хладагента в системе транспортного средства. В случае неисправности этого агрегата могут наблюдаться течи, а также попадание в систему воздуха, что негативно сказывается на остальных узлах. Иногда случается загиб клапана ВАЗ-2112 (16 клапанов), что приводит к заклиниванию насоса, а это может спровоцировать серьезную поломку, требующую проведения полноценного ремонта всей силовой установки.

Признаки нарушения работы помпы

Признаки, указывающие на возможный выход насоса из строя:

Возникновение посторонних звуков, шумов подшипника или постукивания помпы.
Наблюдается значительное повышение охлаждающей жидкости.
Появляются подтеки насоса.

Причины появления указанных неисправностей:

Критический износ вала помпы или подшипника, влияющий на нарушение циркуляции хладагента и появление подтеков.
Пробой прокладке по причине деформации или износа.
Поломка вала, о чем свидетельствует его проскакивание, нестабильная циркуляция жидкости и существенный перегрев.
Выработка шкива, о чем свидетельствует износ ремня.

Замена помпы

После того как рассмотрели возможность замены клапана ВАЗа-2112 (16 клапанов), изучим аналогичную операцию с помпой. Выполняется она поэтапно:

Не у всех есть подъемник или яма, поэтому разберем процесс замены насоса в обычном гараже без специальных подъемных средств.
Демонтируется переднее правое колесо.
Убирается брызговик путем выкручивания саморезов крепежа. Это обеспечит доступ к шкиву коленчатого вала.
Коленвал необходимо зафиксировать от проворачивания.
Понижают натяжение ремня генератора и ГРМ при помощи ослабления натяжного ролика.
Демонтируют шкив.
Разбирается механизм газораспределения со снятием всех элементов.
Теперь появился доступ к помпе. Необходимо открутить три фиксирующих болта и демонтировать насос.
Новый элемент устанавливается в обратном порядке.

Термостат

Благодаря этому элементу силовой агрегат может интенсивно нагреваться либо не греться совсем. Это обусловлено тем, что рассматриваемая деталь представляет собой своеобразный клапан, который заполнен специальной субстанцией. Благодаря ей, он и определяет степень открытия при работающем моторе. Например, после 94 градусов двигатель вообще не греется, а до 80 °C интенсивно набирает температуру. Такое решение позволяет поддерживать оптимальный режим, независимо от стиля вождения или ситуации на дороге.

Термостат ВАЗ-2112 (16 клапанов) размещен немного ниже корпуса воздушного фильтрующего элемента. Его легко обнаружить, открыв капот машины и заглянув в подкапотное пространство. Под воздушным фильтром вы увидите крышку, в которой и находится термостат. Замена этого элемента требуется только, если он не открывает клапан, выпускающий хладагент на большой круг циркуляции либо при его заклинивании.

Замена термостата

Для начала необходимо слить из мотора всю жидкость из охладительной системы, поскольку в дальнейшем придется отсоединять патрубки. Дальнейшая процедура состоит из следующих этапов:

Демонтируется корпус воздушного фильтра, чтобы он не мешал дальнейшей работе.

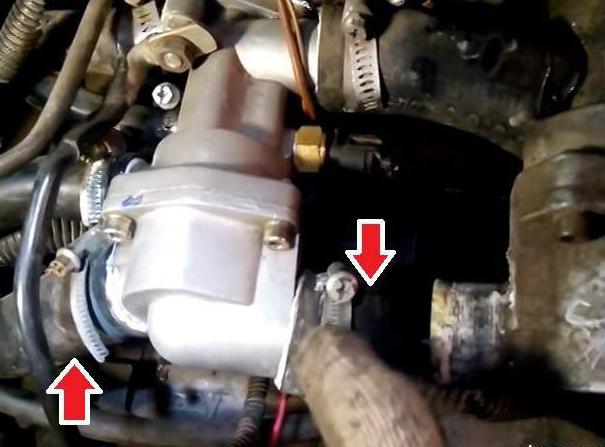

При помощи отвертки или гаечного ключа ослабляют хомуты всех шлангов, подсоединенных к термостату. Затем нужно снять их полностью.
Используя шестигранник, отвинчивают три болта крепления крышки, после чего ее снимают.

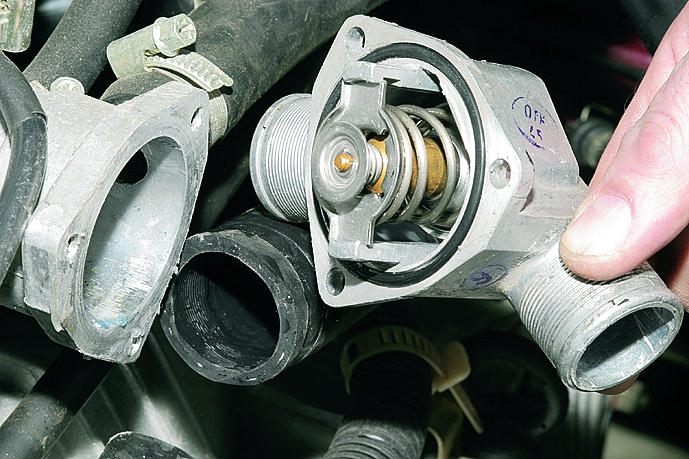

Из этой крышки извлекается негодный элемент, а вместо него устанавливается новый термостат.
Уплотнительное кольцо также следует заменить.
Сборка узла производится в обратном порядке.

Свечи

В случае если транспортное средство барахлит во время запуска, глохнет в пути, плохо разгоняется или теряет тягу, самое время задуматься о замене свечей зажигания.

Манипуляции состоят из нескольких несложных шагов:

Демонтируется черный защитный ящик, закрепленный на четырех гайках на 10.
Предварительно необходимо снять крышку горловины заливания масла.
После снятия ящика крышку ставят на место, во избежание попадания засорителей внутрь резервуара.
Убираются провода высокого тока со свечей.
На снимаемый элемент накидывают специальный ключ на 16 и выкручивают испорченный элемент из головки цилиндров.
Установка новых свечей ВАЗ-2112 (16 клапанов) производится в порядке, обратном разборке.

Термостат – это механизм, который регулирует потоки охлаждающей жидкости в малом и большом контурах системы охлаждения двигателя. Проще говоря, это клапан, работа которого напрямую зависит от температуры антифриза. Эта температура всегда разная и зависит от марки автомобиля, условий эксплуатации и климатических условий. Например, автомобили повышенной проходимости, эксплуатируемые в жарких регионах, устанавливают термостаты с температурой до 60 градусов, чтобы избежать перегрева двигателя. В северных регионах используются клапаны до 90 градусов и выше. Существуют также аналогичные клапаны с электронной регулировкой, которая выбирает температуру открытия в зависимости от ряда факторов, учитываемых системой управления двигателя.

Неисправность термостата может привести к печальным последствиям, поскольку при блокировке большого контура охлаждения высока вероятность перегрева двигателя.

Признаки неисправности термостата

Неисправность может проявляться по двум сценариям. В первом случае сбивается температура открытия клапана. Во втором случае его попросту клинит (в открытом или закрытом положении). Признаки неисправности выглядят следующим образом:

Стрелка температуры поднимается выше её обычного положения. При этом она не доходит до красной линии, а лампа критической температуры двигателя не загорается. Вероятно, неисправность связана с тем, что клапан не до конца открывается, или стал открываться при более высоких температурах.
Стрелка температуры на прогретом двигателе находится ниже и не поднимается до рабочей температуры. Противоположная первому пункту ситуация.
Стрелка «зашкаливает», загорается лампа критической температуры. Это говорит о выходе из строя термостата или помпы, или же о наличии протечек антифриза. Необходимо немедленно заглушить мотор, иначе можно «попасть» на большой ремонт.

Роль термостата в системе охлаждения двигателя

Система охлаждения двигателя разделяется на два контура: большой и малый. Малый контур замыкает в себе внутренние элементы двигателя и радиатор печки для обогрева салона. Большой контур включает в себя малый, но помимо этого проходит через радиатор охлаждения, расположенный перед двигателем. Таким образом, когда температура охлаждающей жидкости достигает установленного уровня, клапан открывает поток в большой контур и антифриз охлаждается встречным воздухом, попадая в радиатор охлаждения. Если же встречного воздуха не достаточно, то датчик температуры двигателя передаёт команду на блок управления, который в свою очередь включает вентилятор охлаждения, расположенный перед радиатором.

Как только поступающий в радиатор воздух охлаждает жидкость до определённой температуры, клапан закрывается, и антифриз снова течёт по малому контуру. В итоге, температура двигателя поддерживается в рабочем состоянии.

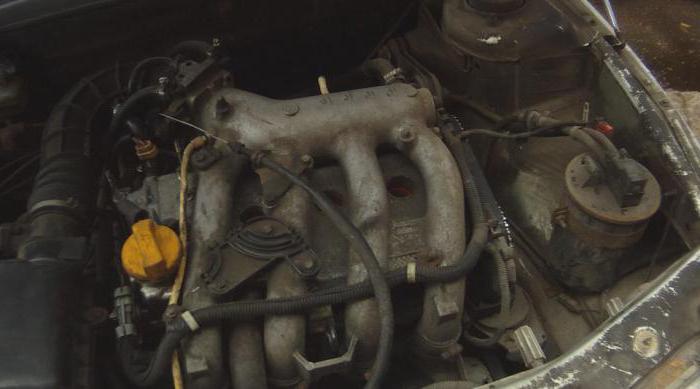

Замена термостата ВАЗ 2110 инжектор 8 клапанов

Для замены неисправного узла на «десятке», вам понадобится ёмкость объёмом не менее 10 литров (можно использовать две по пять) и стандартный набор инструментов. Выполните следующие действия:

Слейте охлаждающую жидкость с двигателя.
Снимите корпус воздушного фильтра для доступа к месту работы.
Ослабьте хомуты и снимите патрубки.

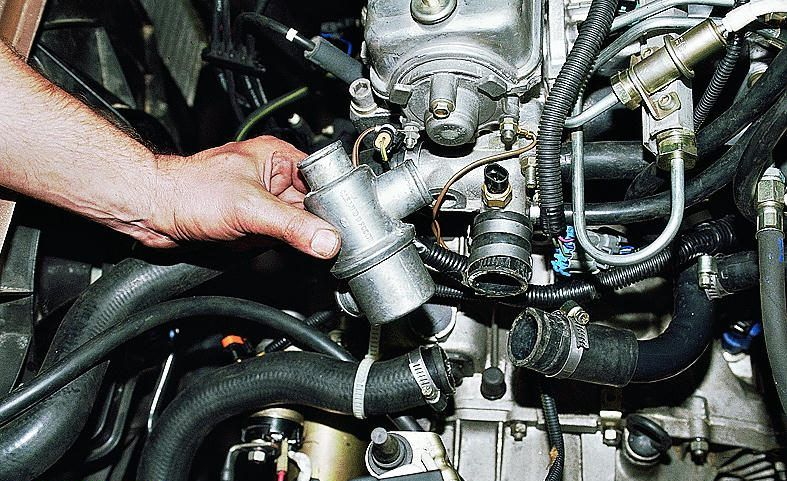

Разберите корпус, выкрутив 2 болта, после чего извлеките деталь.
Выполните замену и соберите всё в обратной последовательности.

Замена термостата на ВАЗ 2110 своими руками выполнена. Теперь необходимо залить охлаждающую жидкость обратно в систему и запустить двигатель. Контролируйте уровень антифриза в расширительном бачке, поскольку при прогреве из системы может выходить воздух.

Первые несколько дней проверяйте систему на герметичность, чтобы избежать потерь охлаждающей жидкости. Замена термостата ВАЗ 2110 инжектор 16 клапанов производится аналогичным методом.

Термостат ВАЗ 2110 ("родной" либо более эффективный от "Лада Гранта") совсем несложно заменить самостоятельно в тех случаях, когда он выходит из строя.

Проверка термостата ВАЗ 2110 (инжектор)

Наверное, каждый более-менее опытный водитель знает, что термостат представляет собой устройство, которое несет ответственность за грамотное перераспределение жидкостных потоков в .

В процессе активной эксплуатации машины данное приспособление может заклинить на малом либо на большом циркуляционном круге, что станет причиной недогрева или перегрева мотора.

Понятно, что транспортное средство с неисправной охлаждающей системой использовать нельзя, а значит, собственнику автомобиля предстоит замена устройства, вышедшего из строя.

Но перед этим следует удостовериться в том, что такая замена действительно необходима. То есть нужно проверить термостат на работоспособность. Делается это без демонтажа двигателя таким способом: запускаем мотор и все свое внимание направляем на приборный щиток, где показывается температура жидкости для охлаждения. Главный клапан интересующего нас устройства открывается при температуре от +83 до +87 °С. Если двигатель имеет меньший показатель температуры, жидкость перемещается по малому кругу (то есть, клапан находится в закрытом состоянии).

Установить, работает термостат или нет, можно достаточно просто – прикоснитесь к ТС и его нижнему шлангу. Если на ощупь шланг холоднее, значит, устройство находится в закрытом положении (в радиатор нет подхода охлаждающей жидкости). При температуре 102 градуса радиаторный клапан полностью открывается. В этом случае нижний патрубок и верхняя зона радиатора должны быть ощутимо горячими /(а вот нижняя зона – холоднее). Если вы не чувствуете рукой нагрева, становится понятным, что термостат необходимо менять.

Как выполняется замена термостата ВАЗ 2110?

Схема выполнения процедуры следующая:

демонтируется аккумулятор автомобиля;
с расширительного бачка снимается пробка;
откручивается сливная пробка, находящаяся в нижней части радиатора;
из бачка сливается жидкость, после чего пробку можно закручивать;

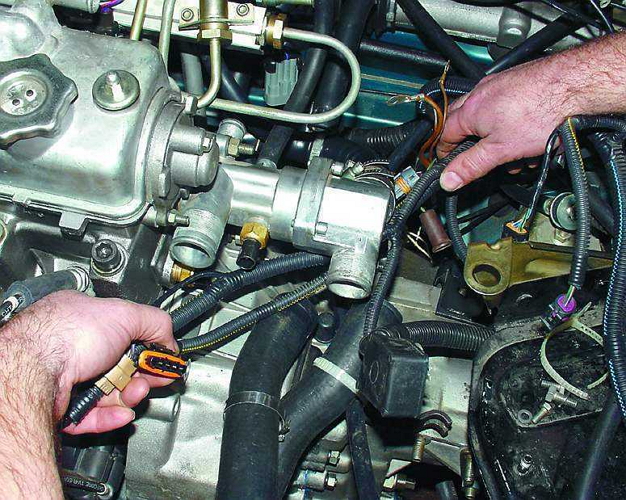

на патрубках термостата ослабляется затяжка хомутов шлангов;
шланги демонтируется (и задний, и передний);
отвинчиваются болты (их три штуки), которые крепят крышку термостата, и снимают ее.

Для того чтобы извлечь термостат из крышки, последнюю лучше всего установить в слесарные тиски (на них нужно будет смонтировать губки или мягкие накладки для защиты алюминиевой поверхности от царапин). После этого отжимаем вниз фиксирующую термостат пластину (пружина будет сопротивляться, придется приложить некоторое усилие), поворачиваем ее и выводим из пазов. Теперь интересующее нас устройство легко вынимается. А на его место можно устанавливать новое, действуя в обратном порядке.

Перед тем как выполнять замену интересующего нас элемента, специалисты советуют дать двигателю полностью остыть после эксплуатации. А после того как старый термостат был демонтирован, обязательно следует проверить новое устройство на исправность. Делается это так:

Термостат не отличается большими габаритами, зато несет важную функцию, позволяя двигателю оптимально охлаждаться. То есть, этот маленький агрегат играет весьма важную роль.

Главная задача термостата – контроль за работой всей охладительной системы, недопускание перегрева двигателя. Рассмотрим, когда на ВАЗ 2110 нужна замена термостата, как это правильно сделать.

Когда нужно менять?

Если вы заметили, что двигатель слишком быстро греется, при этом уровень охлаждающей жидкости в норме, то первое, что можно заподозрить: термостат перестал качественно выполнять свою работу. В зимнее или просто холодное время может быть обратный эффект – автомобиль медленно прогревается.

Проверка работоспособности

Первым делом, не будем спешить со снятием термостата, ведь для этого нужно немало поморочиться. Может оказаться, что мы напрасно грешим на него, а дело-то в чем-то другом:

Нагрев. Беремся за нижний патрубок радиатора, а кто-то пусть заведет двигатель. Если помощника нет, то заводите сами, успеете подержаться за шланг. Учтите, до этого машина должна быть холодной. Сначала патрубок, естественно, холодный, но при работающем моторе очень быстро нагревается. Если так происходит, значит, термостат работает исправно, установка нового пока не требуется;
Термоэлемент. Если сомнения остаются, придется делать разборку. С уже снятого термостата есть необходимость вынуть термоэлемент – именно он отвечает за пуск охладителя по большому кругу, именно его нужно проверить. Происходит это путем опускания термоэлемента в довольно горячую воду (около 75’С) с последующим подогревом. Естественно, в воду нужно опустить градусник, следить за изменениями температуры и самим прибором. По мере приближения к 90°С шток термоэлемента обязан выдвинуться. Этого не произошло? Значит необходимо поменять эту деталь. Чаще всего на ВАЗ 2110 замена всего термостата не нужна – это дороже, к тому же необходимо чаще всего только в том случае, если обнаружены какие-то изменения во «внешности» - типа трещины, скола и т.п. ;
Замена. При обнаружении неполадок, возникновении необходимости поменять термостат, мы отправляемся на авторынок или в магазин, где покупаем новый. Здесь нас тоже могут подстерегать «подводные камни» - замена не принесет желаемого результата, если новый термостат, что называется «с брачком». Нужно сильно подуть в штуцер. Если воздух нигде не проходит, значит малый контур его не пропускает, и его установка на ВАЗ 2110 возможна.

Снятие

Прежде чем заменить неработающий термостат, нужно его снять:

С расширительного бачка открутите пробку, это необходимо, чтобы антифриз нормально вытекал из системы;
Снимите пробку со сливного отверстия внизу бачка радиатора, предварительно подставив чистую емкость, слейте антифриз;
Снимите весь термостат в сборе. Или, если хотите, только его термоэлемент.

В последнем случае:

Уберите шланги, находящиеся на патрубках крышки термостата;
Снимите крышку с термоэлементом. Теперь можно его проверить, как уже описано.

Обратная сборка

После снятия, проверки на работоспособность, необходима либо обратная установка рабочего термостата на ВАЗ 2110, либо замена его новым. Если у вас не полная установка, а лишь замена термоэлемента, тогда важно знать, как его правильно вынуть, а затем поставить на место.

Сняв крышку, нужно подать (преодолев некоторое усилие пружины) фиксирующую пластину вперед с помощью пинцета, и повернув немного, вынуть термоэлемент.

Установка нового элемента происходит так же, но в обратном порядке.

Если же вы решили заменить термостат полностью, то это также довольно просто: снимаете отслуживший свое, меняете его на новый.

Затем необходимо снова заполнить систему охлаждения антифризом (тосолом) через расширительный бачок. Заливать можно как профильтрованный антифриз (если еще не пришло время для заливки нового, старый сохранил свой цвет и текстуру), так и новую жидкость.

Для устранения воздушных пробок, которые могут появиться, следует завести ВАЗ 2110, дать ему поработать, пока прогреется, на холостом ходу. Этим устраняются воздушные пробки и, собственно, вся установка на этом завершена.

Напоследок только проверьте, нет ли подтеканий, не упал ли уровень ОЖ в бачке (должен быть по верхнюю кромку крепящего ремешка), при необходимости долейте.
