Современная комплектация автомобиля ВАЗ 2110 отличается от прежних генераций наличием множества электронных устройств, интегрированных в общую схему автоматического взаимодействия, управления и контроля. Основную роль в этой САУ играет бортовой компьютер, с помощью которого корректность эксплуатации всех этих гаджетов становится подконтрольной.

Виды бортовых компьютеров

Штатный бортовой компьютер "десятки" (он же - маршрутный БК) является особым электронным прибором, который служит главным экспертом оценки правильной работы электроники авто.

1. БК с установкой на автомобили с топливной системой карбюраторного типа.
2. БК с установкой на автомобили с топливной системой инжекторного типа.

В первом случае выбор таких БК на автомобильном рынке небольшой, они ограничены лимитированным набором функций. Во втором случае такие БК широко представлены в своем ассортименте с расширенным функционалом.

БК подразделяются также на изделия:

• универсального типа для установки на любое транспортное средство, в т.ч. и на ВАЗ 2110. Такие «универсалы» монтируются либо на переднее стекло, либо на кронштейне кормового зеркала.
• типовые, представляющие электронно – бортовые устройства (ЭБУ), сконструированные под конкретный вид авто.

Какой бортовой компьютер купить

На такой вопрос сложно ответить однозначно, все зависит оттого, какие задачи хочет решить автолюбитель с приобретением такого устройства, как БК ВАЗ 2110, цена на который варьируется от количества приданных функций.

При наличии небольшой суммы на покупку этого изделия можно приобрести бюджетный БК с ограниченным функционалом по диагностике, т.е. свое основное предназначение он выполнит. Если существует возможность покупки многофункционального гаджета с последующей инсталляцией в приборную панель и сервисными функциями, то он оправдает свое назначение, а ряд приданных опций, например, сушка свечей зажигания, весьма полезна в сезон низких температур.

Выбирая для ВАЗ 2110 бортовой компьютер следует определиться:

1. Для каких целей он приобретается и степень перспективной задействованности всех его функций.
2. С ценой изделия, ведь такой гаджет для «десятки» стоит от 3 до 5 тыс. руб.
3. С местом его планируемой дислокации
4. С параметрами монитора, такими, как: цвет, контраст, функциональность при режиме низких температурных значений.
5. С функциями.
6. С возможностями дополнительного сервиса.
7. С возможностями замены программного обеспечения.

Штатный бортовой компьютер "десятки"

• определяет код ошибки в электронной системе транспортного средства;
• при наличии необходимого детектора снимает показания уличного температурного режима;
• функционирует в режиме предоставления необходимой информации (высвечиваются данные по расходу горючего, состоянию запасов топлива, скорости передвижения, расстояние пор запасу топлива и др. данных).

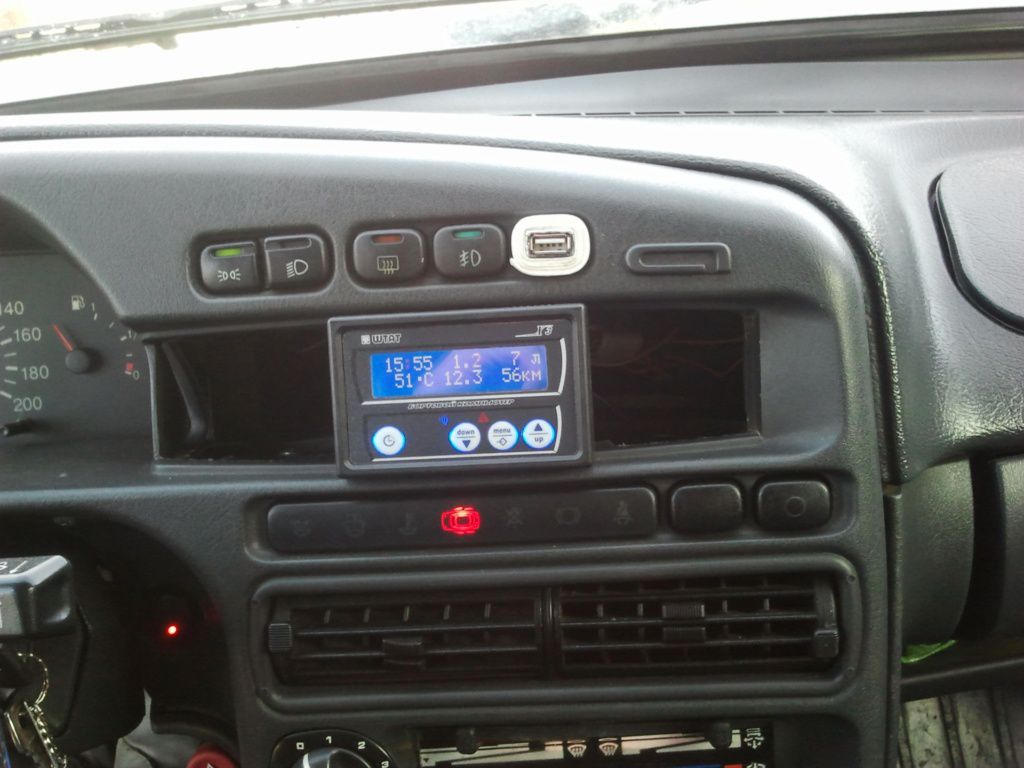

В автомобиле ВАЗ 2110 установка бортового компьютера штатного типа проводится в место на передней панели, где ранее был установлен хронометр. Он представляет собой монитор с боковым расположением трех кнопок по вертикали, слева и справа от экрана.

Функционал кнопок

Лeвый ряд:

1. Свepxу - при поочередном надавливании показывают:

• реальное вpeмя;
• таймер (при eгo ycтaнoвке);
• время движения авто.

2. По центру:

• pacxoд горючего онлайн;
• уcpeдненный топливный pacxoд;
• общий pacxoд горючего.

3. Снизу:

• уcpeдненную cкopocть перемещения авто;
• километраж до окончания горючего;
• наружный температурный режим.

Пpaвый ряд:

1. Сверху:

• при нажатии обнуляются прежние просмотры.

2. По центру (выбор функции):

• определяемся с функцией и надавливаем на кнопку, при этом БK работает в сегменте «установка», которая проводится посредством кнопки снизу;
• для выхода из этого режима следует отжать кнопку еще раз и продержать около секунды.

3. Снизу (изменение параметров):

• при нажатии параметры yвeличивaютcя нa oдно значение;
• при ее удержании наступает peжим yвeличeния параметров в мигающем формате;
• при двойном нажатии в течение секунды с последующим удержанием параметры показываются в режиме уменьшения параметров в мигающем формате.

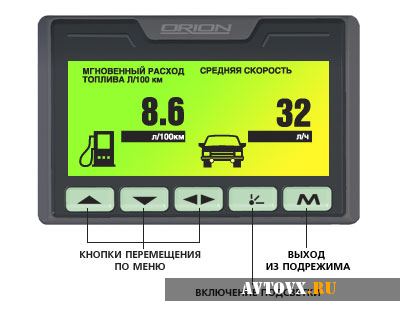

«Маршрутник» «ОРИОН-БК»

Бортовой компьютер Орион для ВАЗ 2110 представляет собой автоматизированный комплекс программно-аппаратного типа, который выполняет следующие функции:

• обобщает информацию с разных детекторов;
• проводит анализ полученных данных;
• транслирует на монитор в режиме онлайн параметры главных систем автомобиля;
• дает необходимые советы.

Под брендом «Орион БК» эксплуатируются почти 30 комплектаций БК. Какие из них могут устанавливаться в ВАЗ 2110?

БК-03 предназначен для эксплуатации в агрегатах с карбюраторной системой подачи топлива и снабжен функциями:

• таймера;
• тахометра;
• контролем над напряжением сети авто;
• параметров АКБ;
• считывающим временным устройством.

БК-06 - модернизированный БК-03 с функцией наличия прибора для измерении температуры. БК-11 служит для эксплуатации «десяток» с карбюраторным мотором. БК-05 следует устанавливать в авто ВАЗ 2110 с силовой установкой инжекторного типа и ЭБУ.

Когда выпускали, а тем более, проектировали автомобиль ВАЗ 2110, едва ли думали о том, что кто-то доживет до того момента, когда бортовой компьютер в автомобиле будет важнее, чем домкрат или монтировка. Получилось, что важнее. Потому что в систему управления двигателем автомобиля, пускай даже не самого свежего, можно внедрить массу полезных устройств, да и сами системы элементарно подлежат замене. А управлять и контролировать все это хозяйство можно только при помощи правильного бортового компьютера.

Зачем нужен бортовой компьютер

Те, кто ездит на десятке, конечно, не так часто сталкиваются с поломками электронных систем по причине их банального отсутствия. Но как только любая из них дает сбой - караул. Необходимо ехать к шаману на компьютерную диагностику, заглядывать ему в рот и платить кучу денег за , которые совершенно бесплатно выполняются при помощи бортового компьютера.

Будь бортовой компьютер на ВАЗ 2110 цена которого не выше 6-7 тысяч, установлен на автомобиле изначально, масса проблем с электроникой и обнаружением ошибок во всех системах автомобиля, отпали бы навсегда или по крайней мере надолго. Но только на некоторых десятках устанавливали жалкое устройство, которое показывало расход топлива и температуру воздуха и называлось маршрутным компьютером. Заглянув в салон самого дешевого седана выпуска 2010 года, даже корейского, и там можно увидеть аккуратный дисплей, пускай простого, но полноценного бортового компьютера, не говоря уже о современных моделях, в которых БК творят чудеса.

Компьютер для ВАЗ 2110

Только вот и десятку можно осовременить и вместо того, чтобы превращать ее салон в кочевую экспозицию быта якутских оленеводов, на сэкономленные на карбоновой пленке деньги можно купить отличный бортовой компьютер, который можно и установить своими руками. Цена такого удовольствия на 2016 год составляет около 10 тысяч. Есть модели и гораздо дороже, и чуть дешевле, но зато это будет полноценный помощник в дороге и в обслуживании автомобиля.

Бортовой компьютер - это хитрая штуковина, которая подключается к разъему электронного блока управления и выведет на красивый дисплей массу полезной информации:

• остаток топлива в баке;
• примерный километраж на этом топливе;
• показания датчика массового расхода воздуха;
• мгновенный расход топлива;
• сервисные функции;
• скоростные режимы автомобиля, а это в свою очередь может дать еще массу функций и показать еще массу информации.

Однако все зависит от модели компьютера. И надо понимать, что показания каждого из датчиков, сколько бы их не стояло в автомобиле, будут выведены в удобной форме на дисплей. Нельзя забывать и про коды ошибок, которые повергают в ступор людей, мало знакомых с электроникой. Компьютер справится с ними шутя, не требуя от пользователя никаких особенных знаний. Только умение читать и думать.

Типы бортовых компьютеров ВАЗ

Существует два типа бортовых компьютеров: универсальные и индивидуальные. Универсальные приборы, как правило, просты и незатейливы, могут быть использованы практически в любом автомобиле, где есть минимум электроники. Индивидуальный БК уже разработан с учетом особенностей и расположения в той или иной модели и будет заточен на точную работу только с этой моделью, но зато очень корректно считывать показания и максимально точно выводить их на дисплей.

Простенькие универсальные приборы могут быть оформлены в виде зеркала заднего вида и отображать минимум необходимой информации. Индивидуальные же приборы выполняются строго по размерам в центральной консоли или могут продаваться в комплекте с приборной панелью.

Модели и цены на БК ВАЗ 2110

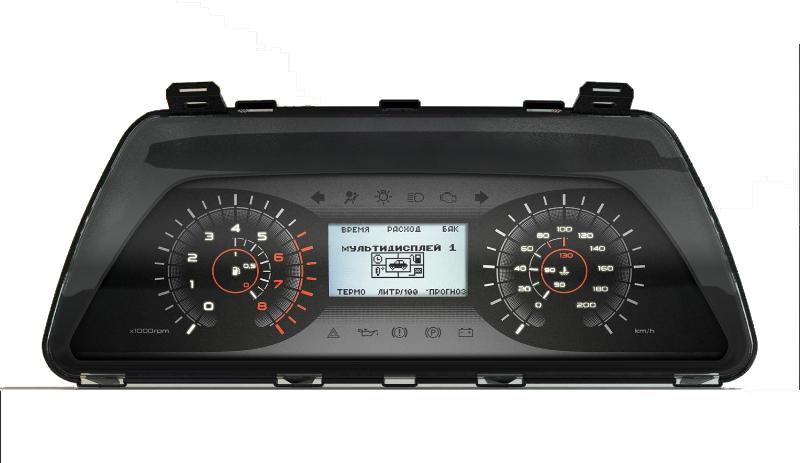

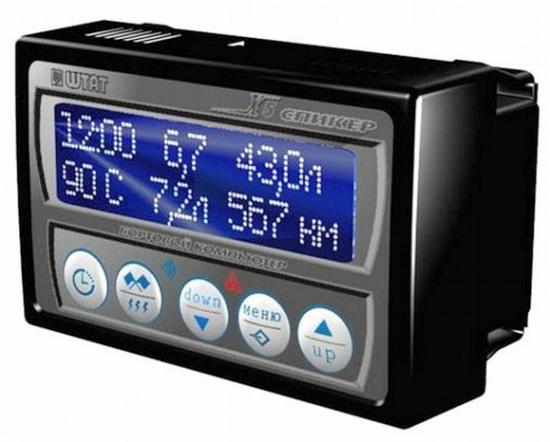

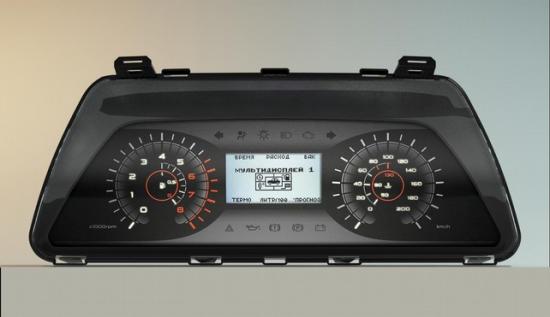

Самый простой БК Штат КП 001 стоит 5800 рублей и выполнен вместе с цифровой панелью приборов. Установка и регулировка прибора предельно проста, как и функции, которыми он располагает. Кроме тех, которые мы перечислили, Штат позволяет выполнять плазменную сушку свечей, делает напоминания о сроках прохождения ТО и еще некоторые несложные задачи.

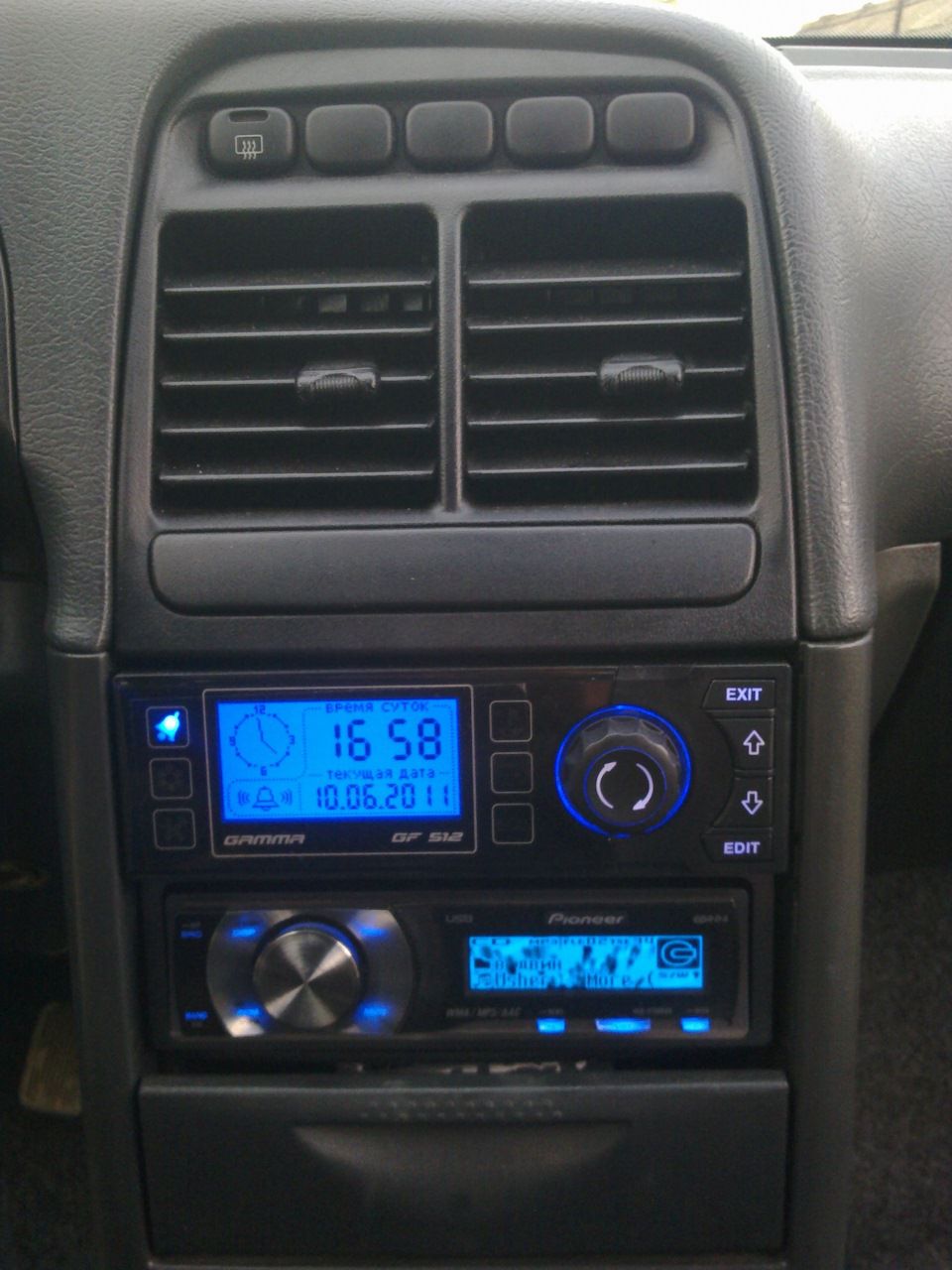

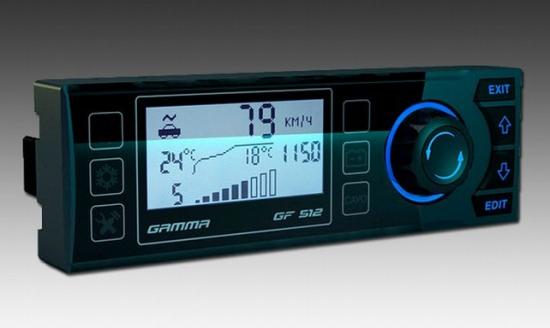

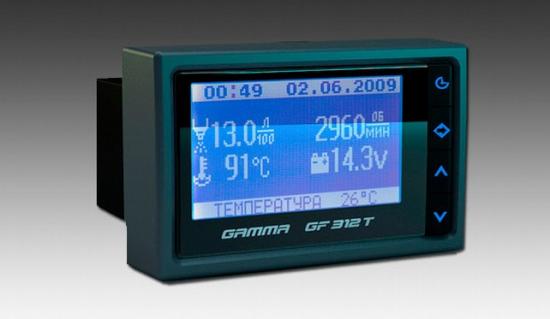

Также определенной популярностью у владельцев десяток пользуются компьютеры Гамма GF серии 312. Он уже напоминает современный компьютер, правда качество графики - монохромное. Несмотря на это прибор выдает массу информации - начиная от самых простых, часов, термометра и будильников, заканчивая довольно широким диагностическим центром и многофункциональным маршрутным компьютером и выдает информацию о режимах работы двигателя.

Диагностирует прибор практически все узлы, в которых есть датчики - это и система зажигания, система впрыска, дроссельная заслонка, словом, все параметры плюс коды ошибок будут выданы водителю, после чего ошибки могут быть стерты и лампа Check Engine оставит вас в покое надолго.

Потратив совсем небольшую сумму и от силы полчаса времени на установку и настройку прибора, каждый сможет держать руку на пульсе своего автомобиля в реальном времени и в режиме диагностики. Удачных и безопасных всем дорог!

Бортовой компьютер на Ваз 2110 — цена

Если вы уже определились или более того приобрели на свою десятку или же на другую современную модель автомобиля отечественного ВАЗа, то пришло время его установки. Для тех, кто только подумывает о покупке БК рекомендуем ознакомиться с предыдущей статьей по .

Установка бортового компьютера дело не сложное и займет у вас полчаса времени. Как правило, в комплектацию БК уже входит колодка контактов с помощью, которой осуществляется подключение к специальному разъему автомобиля. Для тех, кто не в курсе гнездо находится в нижней правой части .

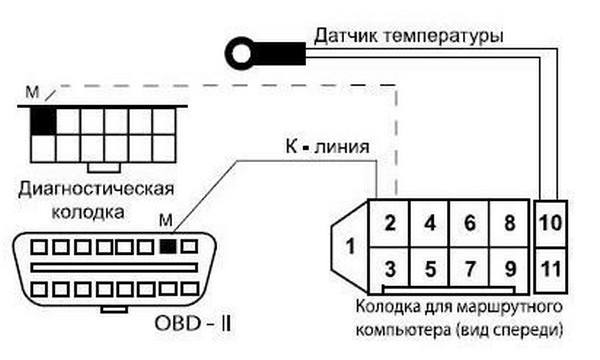

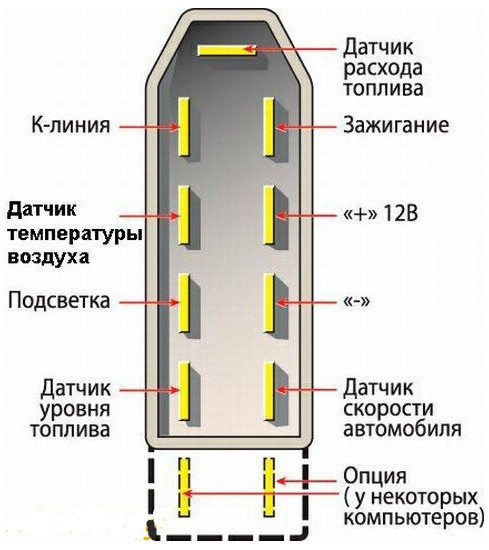

Для дополнительной информации несколько слов о распиновке разъема для подключения бортового компьютера .

Как видите, на представленном изображении после подключения бортовой компьютер имеет доступ ко всем основным элемента электронной . Для полного запуска БК остается только подсоединить К-линию.

Что такое К-линия и зачем она нужна?

К-линия – это канал, по которому на БК поступает наиболее важная информация. С помощь этого подключения будут доступны данные по ошибкам, которые возникают во время работы , а также его температура, и другая важная диагностическая информация. Провод К-линии подключается к основному разъему, который находится под рулевой колонкой слева от водительского места. С помощью специального провода, который также идет в комплекте с бортовым компьютером производим подключение как показано на представленном изображении.

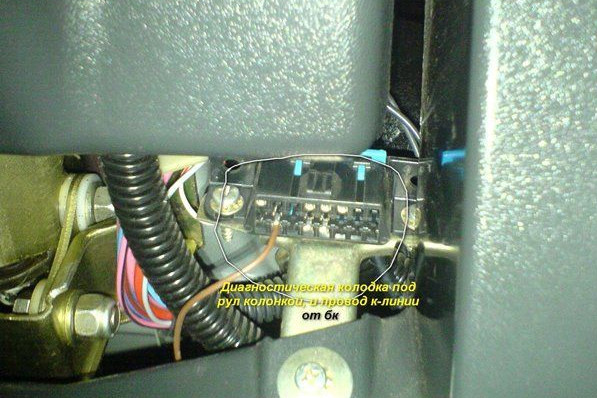

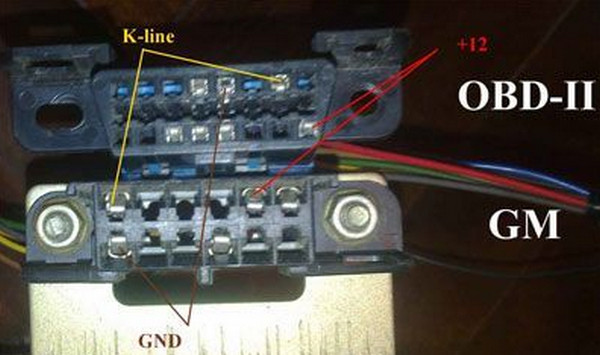

И напоследок о диагностических разъемах . Всего есть две разновидности контактных колодок Евро-2 (GM) и Евро-3 (ODB-II) на фото указаны выводы, к которым необходимо произвести подключение К-линии во время установки бортового .

При производстве автомобилей, для моделей, где предусмотрен диагностический компьютер, разрабатывается аналитический блок, который к большому разочарованию многих покупателей не обладает требуемым потенциалом. Решением этой проблемы занялись гиганты автомобильного направления, цель которых стала разработка более качественных бортовых модулей. На территории бывшего Советского Союза наибольшей популярностью славится компания Multitronics.

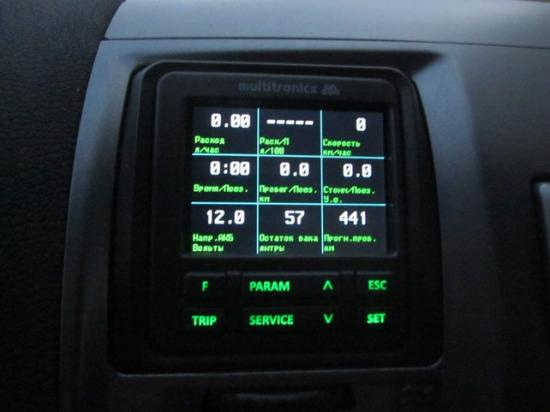

Компьютеры производства Multitronics обладают значительным потенциалом, основанным на возможности формирования качественной оценки деятельности различных систем автомобиля, с последующим их анализом. Это очень удобный механизм предупреждения возможных неполадок, вызванных выходом из строя определённых узлов. Так владелец защищает себя от излишних финансовых затрат, требуемых на восстановление испорченного элемента. Возможности бортового модуля позволяют осуществлять контроль уровня топлива, что очень удобно с точки зрения экономии.

Как выбрать БК для ВАЗ 2110?

Как правило, устройства подобного плана ориентируются на двигатели инжекторного типа. Для дизелей изготовление бортовых компьютеров ведётся в меньших объёмах. Карбюраторные двигатели в этом плане вообще вызывают множество проблем, однако решить её можно. В соответствии с маркой автомобиля и его функциональными возможностями выбирается подходящее электронное устройство. Протоколы диагностики EOBD, OBD-2 отлично взаимодействуют с основными устройствами продаваемыми на рынке автомобильной электрики.

Определяясь с бортовым компьютером, следует знать устройство блока управления автомобиля. Чтобы определить тип электронного блока управления нужно установить его место в электронной системе и найти на его поверхности наклеенный стикер. Узнав эту информацию, требуется учесть собственные пожелания. Выше представленная компания может похвастаться целой совокупностью положительных сторон, отвечая всем функциональным показателям.

Стоимость устройства может быть различной, все зависит от функционального потенциала. В качестве ориентира берутся собственные требования и пожелания. Для большинства, приобретение целого портативного диагностического центра будет неуместным мероприятием. Получится так, что кроме контроля топлива больше ничего не понадобиться, следовательно, покупка такого электронного устройства не оправдает себя.

В качестве аппарата диагностики подойдёт БК средней цены, в который не заложено множество ненужных функций. Выбирая устройство, следует позаботиться о его устойчивости к изменению температуры, стабильности картинки на дисплее и наличием возможности удалённого доступа. Подходя к этому вопросу серьёзно, можно недорого приобрести достаточно удобный, стабильно работающий аппарат.

Как монтировать БК?

Прежде чем начать монтаж бортового компьютера, необходимо определиться с местом подключения. Как правило, выбирается участок на стекле или торпеде. Конечно, монтаж компьютера на стекло сопряжено с некоторыми трудностями, выраженными в нарушении обзорности дороги. Помимо эксплуатационных неудобств, возникают проблемы в физическом плане. Крепления механизма, не рассчитанные на долгое нахождение в подвешенном состоянии на стекле, со временем ослабляются. В случае с торпедой возникают трудности в обратном размещении торпеды, чтобы её положение сохраняло стабильные показатели.

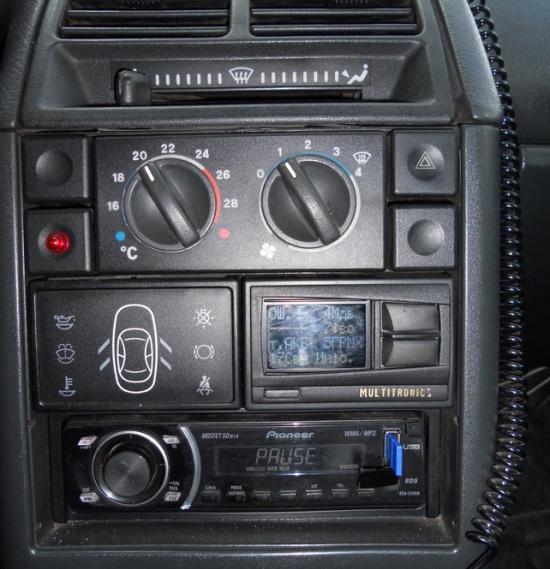

По мнению большинства автовладельцев, одним из лучших мест для бортового компьютера является область между зеркалом заднего вида и крышей автомобиля. Для создания более благоприятных условий крепления, требуется подготовить алюминиевую заготовку в форме пластины, в которой делаются 3 отверстия, предназначенные для вкручивания крепёжных элементов.

В случае с электропитанием, целесообразнее воспользоваться прикуривателем. Чтобы скрыть все провода, подходящие к устройству, их лучше разместить под напольной облицовкой. Для соединения с датчиком состояния топливной системы, требуется демонтировать уплотнитель, размещаемый в зоне дверного проёма, также потребуется убрать коврик, располагаемый под водительским сиденьем. Определив положение колодки, размещаемая рядом с центральной стойкой, её требуется разъединить. Далее устанавливается положение серого провода, его соединяют с зелёным, который является контуром маршрутного компьютера.

Установив необходимое соединение, бортовой компьютер приступит к анализу поступающей от автомобиля информации, рассмотрит возможные риски нарушения деятельности. Результат от проделанной работы будет отражён на дисплее. Электроника работает в автоматическом режиме, что достаточно удобно. Тем не менее, осуществляя сборку своими руками, стоит быть осторожным, так как не соблюдение определённых условий влечёт за собой некорректную работу всей системы.

Экономия средств в наше время конечно важный показатель, но стоит помнить, что в погоне за низкой ценой, качество может резко отличаться от ожидаемых показателей. К этому вопросу стоит отнестись более серьёзно, чтобы электроника стала действительно помощником, а не обузой.

Многих автовладельцев мучает вопрос, стоит ли устанавливать на свой автомобиль . Больше всего это касается тех, кто планирует установить компьютер на ВАЗ 2110, 2114. Сегодня вы узнаете, что это такое, зачем он нужен, и как установить бортовой компьютер на данные автомобили.

Что такое бортовой компьютер?

Если быть максимально кратким, то такое устройство представляет собой панель, на которой отображаются наиболее важные для водителя величины. К числу таких относятся:

• Скорость движения
• Температура охлаждающей жидкости
• Температура за бортом автомобиля
• Частота вращения коленчатого вала
• Объем топлива в баке, и на какой километраж его может хватить, а также многие другие величины, которые, так или иначе, могут понадобиться в процессе движения.

Главной особенностью бортовых компьютеров является то, что они отображают самые актуальные данные в данный промежуток времени, то есть постоянно меняются, в зависимости от скорости движения, пройдено пути и усилия нажатия на педаль газа.

В основном, штатный бортовой компьютер устанавливается только на люксовые версии автомобилей ВАЗ 2114, а в «десятках» их попросту нет. Поэтому многие водители стараются дополнить этот недостаток на своих автомобилях самостоятельной покупкой и установкой бортового компьютера.

Для чего он может пригодиться?

1. Во-первых, бортовой компьютер может быть очень полезным диагностическим инструментом инжекторного автомобиля. Есть такие неисправности, определить которые визуально или методом «тыка» нереально. В этом случае, на помощь приходит диагностика, которая при помощи зашифрованных ошибок говорит о соответствующей неисправности.
2. Другой случай необходимости использования бортового компьютера – это расход топлива и данные об оставшемся количестве. К примеру, если вы торопитесь и не можете принять правильное решение, стоит ли сейчас заправиться или сделать это потом, то тут тоже может помощь бортовой компьютер, который все подсчитает и подскажет, через сколько километров у вас может закончиться бензин.

В функции многих бортовых компьютеров может входить управление многими системами автомобиля, например, системой зажигания, чтобы изменить угол опережения и построить свое авто под другое октановое число топлива.

И много других функций, таких как часы, вольтметр и т. п.

Стоит отметить, что если вы из тех специалистов, который уже достаточно хорошо знает свой автомобиль, то бортовой компьютер для вас будет только лишним. Он больше всего подходит для начинающего водителя или того, у кого просто нет времени на наблюдение за состоянием своего автомобиля.

Как выбрать бортовой компьютер на ВАЗ 2114 и 2110?

Выбор компьютер – дело ответственное, но не сложное. В этом случае, необходимо запомнить несколько несложных советов. Прежде всего, необходимо знать, что нет четкого критерия выбора, потому что работа бортового компьютера будет зависеть от вашего .

Наличие тех, или иных функций будет влиять на цену прямопропорционально. Кроме того, точно также на стоимость прибора влияет и точность показаний. Поэтому экономить на бортовом компьютере явно не следует.

Стоимость бортовых компьютеров колеблется от 1500 до 4000 рублей. При этом, если заказывать их в интернет-магазинах, то есть шанс купить такое устройство по цене намного ниже.

Как установить бортовой компьютер на ВАЗ + Видео

Вначале необходимо найти место для монтажа прибора. В этом случае, преимущество имеет ВАЗ 2114, в котором такое место уже было предусмотрено. Оно располагается под кнопками на панели приборов и над центральными воздуховодами. Вначале, снимите специальную панель и выпилите в ней все необходимые крепежные отверстия. Установите бортовой компьютер, подключите его к ЭБУ и поставьте панель назад.

В ВАЗ 2110 уже установлен небольшой штатный бортовой компьютер, который отображает параметры в виде символов. На его место можно установить более продвинутый прибор и подключить его контролеру. В этом вам помогут габариты устройства, которые подбираются с учетом штатного компьютера. Если же убрать с панели часы, то можно установить более широкий прибор с большим набором функций.

Вот так можно установить бортовые компьютеры на ВАЗ 2110 и ВАЗ 2114. Как видите, ничего сложного в этом нет. Как всегда, вопрос лишь в цене прибор
