Все электрические счётчики нужно периодически проверять. Сроки такой проверки устанавливает изготовитель прибора. Иногда приходится демонтировать старый счётчик и устанавливать новый. Выбрать их можно самостоятельно или с помощью специалистов. Как выбрать счётчики, как их устанавливать и куда обращаться, если возникли проблемы, — в материале .
Выбираем новый электросчётчик
Для учета электроэнергии подходят только те счётчики, типы которых утверждены Росстандартом и внесены в госреестр средств измерений.
Выбрать счётчик можно, конечно, самостоятельно, однако лучше обратиться к специалистам: они посоветуют, какой прибор лучше всего подойдёт вам с учётом типа дома, выделенной мощности или состояния внутридомовых сетей.
При выборе нового счётчика учитываются и технические возможности по конкретному адресу: тип подключения (прямое включение в цепь или трансформаторное), тип электросчётчика (однофазный или трёхфазный), система учёта (одно- или многотарифная), модель счётчика и тому подобное. Кроме того, учитываются льготы, если они есть у клиента, а также действующие на момент обращения скидки или бонусы.
Основным измерительным прибором потребления электроэнергии в квартире является электросчетчик. Как правило, установкой данного вида приборов учета занимаются мастера узкого профиля (электромонтеры), обладающие опытом, знаниями и соответствующей квалификацией. Однако если есть желание, данное мероприятие можно провести самостоятельно. Главное - это предварительно ознакомиться с правилами установки электросчетчика и подготовить необходимые материалы.
Важно ! Четкое соблюдение инструкции при подключении счетчиков для учета электроэнергии, позволяет исключить какие-либо негативные последствия при его эксплуатации. Нужно понимать, что при установке электросчетчика своими руками, вся ответственность на погрешности учета ложиться на хозяина квартиры.
Виды счетчиков
По типу механизма счетчики электроэнергии бывают электронными и индукционными.
На сегодняшний день электросчетчики индукционного типа постепенно покидают рынок. По распоряжению правительства, запрещено использовать данный вид прибора учета, так как считается что такой счетчик очень легко «накрутить».
Счетчики с электронным механизмом отличаются наибольшей точностью, компактными размерами и универсальностью применения. Также стоит отметить, что именно электронный электросчетчик, возможно, эксплуатировать при многотарифном режиме. Такое свойство по достоинству оценят потребители тех регионов, в которых тарифы на электроэнергию изменяются в зависимости от времени суток.
Выбирая между индукционными и электронными электросчетчиками, несомненное преимущество имеет прибор учета электронного типа.
Для того чтобы определить значение номинального тока, стоит разделить показатель активной мощности, которую предоставляет энергетическая компания на одного потребителя, на показатель напряжения в общей сети.
Подключение на три фазы характеризуется более высокой мощностью. Но для бытового потребителя, предпочтительнее использование сети на одну фазу.
Сложности с монтажом прибора учета электроэнергии могут возникнуть в ситуации, при которой владельцу квартиры нужно запитать площади с расчетным током свыше 100А. При таких условиях прямое подключение электросчетчика просто невозможно. Использование каких-либо дополнительных элементов приводит к тому, что увеличивается величина погрешности учета расхода электроэнергии.
При выборе прибора учета особенное внимание стоит обратить на дату установки пломбы и ее целостность.
Внимание ! Пломба электросчетчика для сети в одну фазу должна иметь возраст не старше одного года. Если поверяется счетчик для трехфазной сети, срок действия пломбы достигает двух лет.
Законна ли самостоятельная установка электросчетчика
С монтажом прибора учета электроэнергии можно без особых проблем справиться своими силами. Но прежде чем вы возьметесь за дело, нужно обязательно получить разрешения соответствующих служб. С этой целью обратитесь в местное подразделение сетевого провайдера с заявлением о том, чтобы вам выдали техническое задание на проведение работы. В этой же организации вы сможете заключить необходимые договора.
Согласно действующим нормативным актам, владелец дома может установить электросчетчики в пределах мощности своих потребительских сетей. Самым лучшим местом расположения электросчетчика станет отапливаемый распределительный считок в квартире. Но в последние годы было предъявлено требование о том, чтобы электросчетчик монтировался только за пределами квартиры, и у представителей проверяющих организаций оставался свободный к ним доступ.
Также представитель местной энергетической компании может потребовать, чтобы электросчетчик был смонтирован на внешней стене здания. Каждый из предложенных вариантов можно всегда обсудить индивидуально. Для владельцев квартир, предъявляются требования размещения электросчетчика в общем электросчитке на площадке этажа.
Официальная версия энергетических компаний, по которой они вынуждают владельцев домов монтировать электросчетчики на уличных столбах - обеспечение беспрепятственного доступа сотрудников компании к прибору учета электроэнергии с целью снятия показаний и осуществления текущего ремонта.
По негласной версии, вынуждая монтировать электросчетчики за пределами жилого помещения, поставщики энергоресурсов пытаются любыми способами предотвратить попытки взлома.

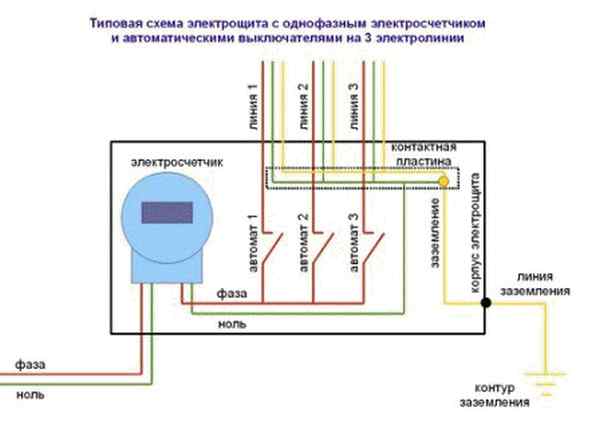

Схемы подключения электросчетчика
Для обычного человека, далекого от монтажа электросети, совсем не обязательно знать сложные схемы подключения электросчетчика. Вполне достаточно понимания того, как можно просто и быстро осуществить подключение электросчетчика.
Самый простой и довольно популярный метод установки - это подключение электросчетчика по однофазной схеме. Для работы понадобиться шесть проводов. К входу счетчика подключают кабели фазы, заземления и нуля. Аналогичные действия проводят и на выходе счетчика.
Для того чтобы эксплуатация электросчетчика была простой и удобной, и самое главное безопасной, перед прибором учета рекомендуется монтировать автоматический выключатель. Это устройство поможет вовремя предотвратить пожар, путем отключения электроэнергии, например в случае, если появилась аварийная ситуация.
Стоит отметить, что сотрудники компаний поставщиков электроэнергии, не поддерживают установку выключателей. Чтобы избежать ненужных разбирательств и проблем, выключатель должен быть обязательно опломбирован. Для этого потребуется: пластиковый короб, пломбы и DIN - рейки. Все эти приспособления не очень дорого стоят, и для того чтобы их смонтировать потребуется не больше пяти минут. Все это стоит того, чтобы сделать все правильно, избежав при этом недоразумений и неприятностей с контролирующими органами.

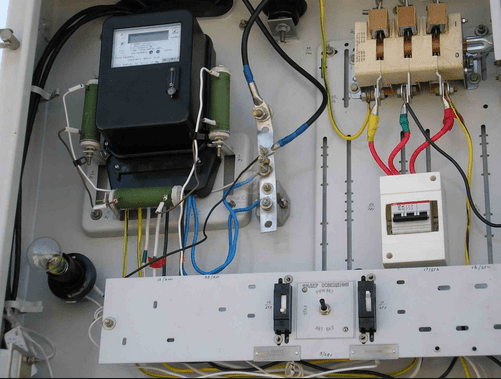

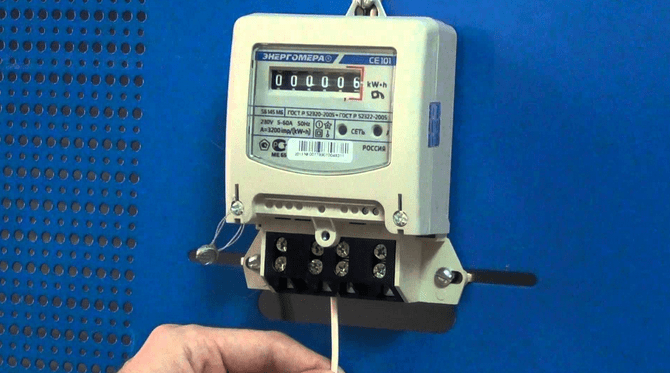

Общая конструкция электросчетчика предусматривает наличие специального клемника. Этот элемент представлен в виде медной планки, которая фиксируется специальными диэлектрическими зажимами. На ней имеется несколько отверстий, через которые проходит подключение кабелей с использованием зажимных винтов. Такой вариант соединения рекомендован в тех случаях, когда существует необходимость объединения всех кабелей в один целый элемент.
Правила установки счетчика
При монтаже прибора учета электроэнергии очень важно соблюдать ряд определенных требований и правил. Прежде всего, они касаются техники безопасной эксплуатации, что всегда актуально для электроприборов.
Не рекомендуется монтировать приборы учета, если окружающая температура воздуха ниже 0С. Электронные платы не переносят низких температур и в общей системе могут наблюдаться сбои. Для большего количества современных приборов учета низкая температура воздуха при монтаже недопустима. Оптимальный вариант - это температура воздуха в месте, где монтируется счетчик, порядка +5С.
Важно ! Если прибор учета электроэнергии монтируется за пределами жилого помещения, то необходимо предусмотреть наличие специального металлического, герметично закрываемого шкафа.
Высота, на которую крепят электросчетчик, составляет порядка 90-160 см. Если смонтировать счетчик на стену выше или ниже указанных параметров, то процедура снятия показаний может стать весьма проблематичной.
Основные этапы подключения электросчетчика
Установка электросчетчика своими руками проходит в несколько этапов:
- Подберите необходимый инструмент и материалы. Вам понадобятся:
- прибор учета электроэнергии;
- защитный щиток;
- изолирующие элементы;
- крепежные детали;
- DIN-рейки;
- датчик напряжения;
- автоматические выключатели.
- Обязательно уточните, какое количество фаз, имеет электросеть в вашем доме. Исходя из этого, рассчитайте нужное количество автоматических выключателей.
- Установите прибор учета электроэнергии в щиток. Для его монтажа можно использовать специальные крепежи.
- Смонтируйте защитные датчики выключения (пробки). Они крепятся к DIN рейке, которая предварительно устанавливается на опорных изоляторах. Автоматы закрепляются на рейке специальными подпружиненными защелками.
- Смонтируйте защитную и земляную шину в общем щитке. Шины нужно размещать на достаточном расстоянии, чтобы избежать замыкания кабелей.
- Соедините все с нагрузкой. Фаза подключается к нижним зажимам, нейтраль к нулевой шине, заземление подсоединяется к соответствующей заземляющей шине.
- Соедините с помощью перемычек верхние зажимы автоматов. Данный элемент можно приобрести в специализированных магазинах.
- Подключите электросчетчик к нагрузке. Для этого выход фазы соедините с верхними зажимами автоматов, выход нуля с нулевой шиной.
- Смонтируйте корпус электрощита на стене. Высота должна быть такой, чтобы эксплуатация электросчетчиком проходила комфортно и беспрепятственно.
- Определите кабели нуля, фазы и заземления. Для этого воспользуйтесь специальным индикатором.
- Отключите питание электроэнергии в доме.
- Кабель фазы подключите с первой клеммой электросчетчика. Ноль нужно соединить с третьей клеммой.
Все мы являемся выходцами из СССР. Богатое наследие прошлого все еще оказывается повсюду, куда ни обрати свой взор и аукается то там, то здесь. Поэтому сети и элементы электроснабжения также далеки от исключения. Еще послевоенные электророзетки на кругляшках из фанеры, проводка на роликах снаружи, одноразовые, керамические предохранители и огромные жужжащие электросчетчики.

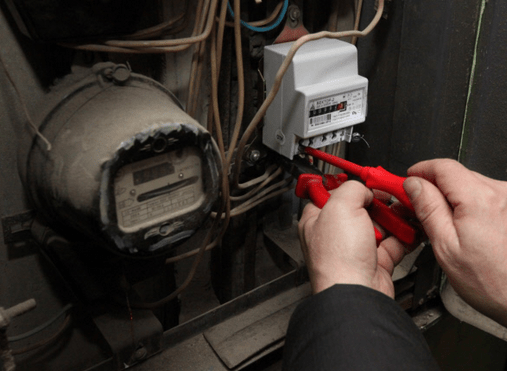

Замена электросчетчика
Место, где установлены старые электросчетчики , кишма-кишит пауками, ощетинившимися скрутками висящими проводами, в общем, наводит страх и вводит в уныние жителей квартиры. Рано или поздно, но руки хозяина доходят до ремонта своей квартиры, а значит настанут лучшие времена и для электрики. Во время реконструирования электрики квартиры замена счетчика является не последним делом. Вы все еще пользуетесь электросчетчиком советской эпохи? Какой же у вас жизнестойкий прибор! Но поводы для радости на этом и исчерпываются.
Каковы причины замены старого счетчика?
Естественно, что в течение суток потребление электроэнергии происходит неравномерно. Максимальный расход выпадает на утренние часы, когда все дружно собираются на работу, и на вечерние, когда все члены семьи собираются вместе. Ночью же, конечно, наступает период резкого спада или как его еще называют провал потребления. Для выравнивания этих показателей статистики электроснабжающие организации придумали скидку на электроэнергию в период всеобщего покоя, таким образом компенсируя пик вечерних перегрузок.
Теперь не возбраняется включать мощные электроприборы , например, стиральные машины, посудомоечные агрегаты, котлы и другую технику в ночное время, что повлечет за собой лишь экономию потребляемой электроэнергии. Какова же стоимость современного прибора и его установки?
Установка электросчетчиков, их цена
Установкой электросчетчиков должны заниматься только высокопрофессиональные специалисты, поскольку работа является не только сложной, но и связана с большими рисками.
Цены электросчетчика и услуг по его установке
Однофазные многотарифные счетчики имеют следующую цену:
- «Меркурий» - от 1280 до 1400;
Однофазные однотарифные продаются по цене:
- «Меркурий» - от 670 до 700.
Стоимость услуг по установке, подключению и демонтажу:
- Однофазного однотарифного - 1500-2000 рублей;
- Однофазного многотарифного - 1500-2000 рублей;
- Трехфазного прямого включения - 2500-3000 рублей;
- Демонтаж - 500 рублей;
- Замена или установка на столбе или опоре - 5000 -7000 рублей;
- Демонтаж на столбе или опоре - 3500 рублей.
Работники этой сферы непременно определят какой именно электросчетчик вам требуется установить, при этом обязательно выполнят все требования существующих стандартов. Затем выберут место и установят прибор, после этого обеспечат визит специалиста из Электронадзора для убеждения в качественно выполненных работах и опломбирования электросчетчика. Установка займет не более дня.
Однофазные счетчики
Данные модели находят применение в квартирах, частных дамах, небольших торговых помещениях, офисах. При напряжении в 220 в номинальная мощность таких сетей равна 3-7 кВт
. Как получить данные относительно максимального тока, на который рассчитан прибор? Для этого нужно вспомнить, что 1 кВт мощности равен 4,5 А (току цепи). Перемножаем показатели и получаем эти данные, которые равняются 13-32А.
На передней панели всех электросчетчиков указаны основные характеристики номинального и максимального тока, например, 5-40А. Первая цифра указывает на номинальный ток, который составляет 5А, вторая - на максимальный, равняющийся 40. Таким образом, выбор однофазного счетчика дело совсем несложное, просто необходимо обратить внимание на некоторые обозначения.
Трехфазные электросчетчики
Установка данных приборов нужна для учета электроэнергии в коттеджных поселках, где проводка на территорию возможна только по трехфазной системе. Широко применяется в коммунально-бытовых зданиях и производственных предприятиях. Такой счетчик гораздо легче выбрать, чем вышеописанный, поскольку необходимая модель уже заявлена соответствующими службами - клиентов просто оповещают.
Чтобы иметь представление о качестве прибора, необходимо знать положительные характеристики , которыми он должен обладать:
- В обязательном порядке должен присутствовать внутренний тарификатор. Он нужен для учета времени и даты, формирования графика нагрузки, управления переходами тарифов.
- Необходим профиль мощности, запоминающий с разбивкой по времени максимальную мощность в рамках отчетного периода.
- Должен присутствовать журнал событий. В нем фиксируется перенапряжение и повышение на каждой фазе, провал напряжения, длительное отсутствие питания, изменение энергии.
- Интерфейсы связи с коммуникационным центром или ПК для передачи показаний.
Двухтарифный счетчик
В зависимости от производителя тарифы могут быть разными. Например, счетчик может считать одинаково, а ночные показатели делятся пополам
; дневная цена может быть обычная или выше нормы, а ночное потребление обойдется в 4 раза дешевле.
Каким образом прибор различает время суток? В нем работает два счетных механизма, которые сменяют друг друга в определенное время. Данная тарификация выгодна людям, которые ведут ночной образ жизни. После 23 часов некоторые не спят, а включают стиральную машинку и находят такой тариф весьма выгодным.
Каждые квартира, дом, предприятие имеют этот нужный и важный предмет, который измеряет количество потребляемой электроэнергии. Счетчик - необходимая вещь в быту, благодаря ему мы существенно экономим затраты на электричество.
Именно по этому вопросу особенно много споров, когда речь заходит об индивидуальных строениях. Представители энергоснабжающей организации, как правило, требуют от владельцев размещать приборы на улице. И вот тут возникает недопонимание, так как собственник боится за сохранность счетчика, и это вполне естественно. Чем следует руководствоваться?

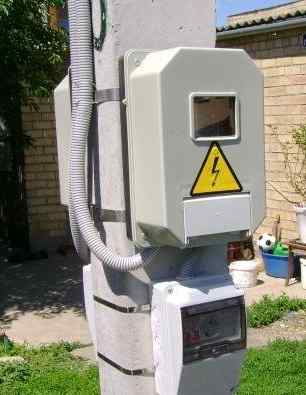

Прибор должен размещаться на границе сети (определяется так называемой «балансовой принадлежностью»). Об этом говорится в Правилах учета. О том же свидетельствуют и ПУЭ – счетчик устанавливается соответственно границе раздела. Но в Постановлении Правительства № 530 сказано, что обязанность Потребителя – обеспечить свободный (беспрепятственный) доступ к прибору сотрудников ресурсоснабжающей организации, но не оговаривается конкретное место расположения счетчика.
Такое требование обусловлено необходимостью как регулярной проверки его техсостояния (в первую очередь, целостности пломбы), так и контрольного считывания показаний. Поэтому поставить прибор в частном доме, конечно, не получится, хотя это и предпочтительнее. Если же речь идет о каком-то промышленном, хозяйственном или ином объекте, принадлежащем частному лицу, то при наличии круглосуточной охраны, которая проводит к месту , данный вопрос может решаться и по-другому.
Но есть и еще одно положение того же документа – ПУЭ. Согласно п. №1.5.27, прибор учета эл/энергии должен размещаться в сухих помещениях, где температура не опускается ниже 0 0С. Кроме того, энергетики, требуя установки именно вне строения (на столбе, фасаде здания и тому подобное), вступают в противоречие с Гражданским Кодексом.
А именно – в его ст. 210 сказано, что собственник несет всю полноту ответственности за сохранность своего имущества. А как ее обеспечить, если оно – на улице?
Нужно учесть и то, что приборы учета бывают разных конструктивных исполнений. Например, индуктивные отличаются тем, что при понижении температуры воздуха начинают считать «быстрее». По оценке специалистов, такой «довесок» к показаниям может достигать 0,1 от реально потребленной энергии. Другими словами, придется оплачивать ее в размере 110%.
Высота размещения
Когда разговор заходит именно о сохранности, нередко от представителя ЭСО можно услышать рекомендацию – ставьте повыше, чтобы никто не дотянулся. Не будем упоминать о неудобстве ежемесячного съема показаний с такого прибора. Есть п.1.5.29 (опять ПУЭ), в котором указано, что допустимое расстояние от пола до изделия – в пределах от 80 см до 1 м 70 см. В отдельных случаях – от 40 см.
Что учесть
- Соответствие характеристик прибора условиям его дальнейшей эксплуатации. Главным образом, температура окружающей среды и возможность использования счетчика при ее отрицательных значениях. Это касается случаев, когда прибор будет размещен вне строения (фасад, столб и так далее).
- В продаже имеются изделия, которые позволяют производить дистанционное считывание показаний. Это гораздо удобнее во многих отношениях. Но возникает вполне резонный вопрос – не будет ли меняться со временем протокол передачи информации? Есть такое понятие – «моральное старение» технического средства, поэтому при покупке такого устройства целесообразно учитывать и перспективу его эксплуатации (например, возможности по перенастройке), так как стоит оно значительно дороже более «простых» аналогов.
- Все поставщики энергоносителей (энергетики, газовики и так далее) – организации коммерческого типа. Одно из направлений их деятельности – продажа приборов учета. Зачастую они просто навязывают нам определенный тип устройства, причем, как правило, не самый дешевый. Нужно знать, что у нас есть право выбора. Если посмотреть в специализированных магазинах, то можно найти и более дешевый прибор. Поэтому необходимо при подаче документов сразу же уточнить, какой счетчик подходит для установки на данном объекте (подразумеваются его параметры). А уж какую конкретно его модель приобрести, мы можем решить и сами. Главное – соответствие характеристик (в первую очередь, класс точности).
- Для частных строений лучше приобретать счетчик двухрежимный. Дело в том, что прилегающая территория освещается и в темное время суток, а тарифы «дневной» и «ночной» – разные, причем последний значительно меньше. Даже если речь идет только об одной лампочке перед входной дверью (а часто их на участке значительно больше), то за месяц экономия получится вполне приличная.
- При первичной установке любого счетчика его опломбировка производится абсолютно БЕСПЛАТНО. Это нужно иметь в виду, так как нередко и за это пытаются взять с нас деньги.
Некоторая «расплывчатость» многих документов, а также их обилие (что вызывает зачастую их явное противоречие друг другу), приводит к тому, что некоторые положения имеют двоякую трактовку. И это ни для кого не секрет. Даже профессионалам порой трудно разобраться, кто прав, а кто виноват. Если разногласия между собственником и представителями ЭСО принципиальные, то необходимо попросить их в письменном виде все разъяснить, причем со ссылкой на документы, которыми они руководствуются.
Практика показывает, что довольно часто их требования неправомерны. Более того, они просто навязывают нам определенные услуги, буквально вынуждая их оплачивать. Поэтому подобная вежливая просьба, да еще и исполненная в письменном виде, способна остудить не одну «горячую» голову.
А если инцидент не исчерпан, то стоит проконсультироваться с юристом, специализирующимся на подобных вопросах. Кроме того, желательно, чтобы он присутствовал и при подписании документов. В первую очередь, которые касаются разграничения принадлежности. Прибор ставится на этой самой «границе», а вот где ее обозначить («точку» расположения счетчика), это вопрос. Естественно, что «лихие» Поставщики определят ее на улице. Но если можно доказать, что им будет обеспечен беспрепятственный доступ, то дело другое. Лучший вариант установки – внутри ВРУ.
Главное – необходимо разбираться в нормативных актах и не бояться отстаивать свои права. Напомним о некоторых еще раз. ПУЭ-6 – статьи 1.5.27 и 29, Гражданский Кодекс – ст. 210, 421 и 422.
Наша организация, ООО «10 киловольт», уже несколько лет занимается электромонтажными работами, поэтому если Вам необходима установка и регистрация электросчетчиков (имеется ввиду подать заявку на распломбировку в Мосэнергосбыт - подача заявления осуществляться только собственником жилья), смело обращайтесь к нам. В ООО «10 киловольт» работают только специалисты высокого класса, которые прошли специальное обучение, а установка электросчетчиков в Москве является той работой, которую они делают каждый день.
Специалисты компании «10 киловольт» получили лицензию ООО "НПК "Инкотекс" - ведущего российского производителя приборов учета электроэнергии.
| Прайс-лист на установку (замену) и перепрограммирование электросчетчиков | |||
|---|---|---|---|
| № | Наименование работы | Ед. изм. | Цена (руб.) |
| 1 | Замена (монтаж и демонтаж) электросчётчика однофазного (однотарифного, многотарифного) | шт. | 2000 |
| 2 | Замена (монтаж и демонтаж) электросчётчика трехфазного (прямого включения или косвенного) | шт. | 3500 |
| 3 | Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В) | шт. | 3200 |
| 4 | Программирование тарифного расписания или переход на зимнее/летнее время | шт. | 1000 |
| 5 | Меркурий 200.02 (однофазный, многотарифный) | шт. | 1800 |
| 6 | Меркурий 230 ART-01CN (прямого включения) | шт. | 4700 |
Монтаж электросчетчиков является довольно сложным процессом. Для того чтобы иметь хоть какое-то представление о том, какие требования должны выполняться к установке счетчиков, мы расскажем о них в этой статье.
Поскольку электросчетчик является сложным прибором учета, то на него могут оказывать влияние внешние факторы, такие как высокая влажность, температура, агрессивные химические составляющие в воздухе, вибрации, и т.д. Эти требования практически всегда выполняются, когда установка производится в квартире, единственное что нужно учитывать в данном случае - если электросчетчик устанавливается в местах общего пользования (на лестничной клетке, проходе и т.д.), то он должен находиться в запирающемся шкафу с окошком на уровне циферблата.
Электросчетчики должны устанавливаться в специально отведенных для этого местах - шкафах, нишах, на панелях. Допускается установка счетчиков на деревянных или пластмассовых щитах, которые имеют жесткое крепление. Электросчетчики должны устанавливаться на высоте 0,8 - 1,7 м, однако при острой необходимости высоту установки можно уменьшить до 0,4 м. ниже этого показателя установка запрещена.
Стоит обратить внимание на тот факт, что когда производится установка электросчетчиков в Москве, то конструкция шкафов, ящиков и ниш должна обеспечивать удобство работы обслуживающего персонала со счетчиком. Должен обеспечиваться удобный доступ с лицевой стороны к зажимной коробке, а также удобство установки и замены счетчика.
Особое внимание стоит уделить месту установки счетчика в том случае, когда необходима установка электросчетчика в гараже . Если гараж не отапливается, то стоит обратить внимание на выбор счетчика - существуют специальные счетчики, которые предназначены для установки в неотапливаемых помещениях.
Также особое внимание на эти факторы стоит обратить в случае, когда производится установка электросчетчика на даче либо установка электросчетчика в Москве в пределах МКАД, конечно если на даче постоянно кто-то живет в зимнее время, и она постоянно отапливается, то в этом нет острой необходимости.
Работы по установке электросчетчиков должны проводить квалифицированные работники, которые имеют допуск к работе и прошли специальное обучение. Перед производством работ составляется (или изменяется) монтажная схема вторичных цепей, которые будут подключены к электросчетчику. После внешнего осмотра, при котором мастер должен удостовериться в наличии всех пломб, производится подключение электросчетчика.
Провод для установки счетчика выбирается в соответствии с мощностью, которая будет потребляться потребителем. Максимально допустимое сечение провода составляет 10 мм2. В том случае, когда по техническим условия необходима установка проводника большего сечения, на его концы должны быть напаян специальные наконечники, или установка должна производиться с помощью специальных переходных зажимов. Особенно это важно в тех случаях, когда необходима установка общедомового электросчетчика, ведь нагрузка может быть довольно высокой, а соответственно и сечение провода необходимо будет подобрать подходящее.
Стоит обратить внимание на место установки коммутационной аппаратуры или предохранителей - они должны находиться не дальше, чем в 10 м от счетчика. Особенно это важно в том случае, когда производится установка электросчетчиков в частых домах или гаражах, а также при установке на столбах и опорах. В этих случаях необходимо учитывать это требование и стараться разместить автоматы или предохранители как можно ближе к электросчетчику.
