Ваз 2106 настройка карбюратора экономия

Одно из ключевых устройств, отвечающих за функциональность автомобиля. Отечественные машины в общей массе своей надёжны и неприхотливы. Если разобраться, то практически любой ремонт можно провести собственными руками. Мы расскажем о том, как проводится регулировка карбюратора ВАЗ-2106.

Настройка системы

Прежде чем , нужно подготовить рабочее место. На участке ремонта должно быть идеально чисто. Как на операционном столе. Удалите всё, что может помешать нормально работать. Заранее подготовьте необходимые инструменты и расходные материалы.

Начинаем с настройки поплавковой камеры. Если в этой системе происходит сбой, то о нормальной работе силовой установки не может быть и речи. Топливо подаётся или слишком обогащённым, или перенасыщенным кислородом. В первом случае расход топлива резко увеличивается, во втором - мотор «захлёбывается» или просто глохнет. Для нормальной работы камеры ход поплавка нужно выставить в пределах 0,8 см.

Настраиваем работу силовой установки . Для замеров потребуется газоанализатор. Проводим операцию в следующей последовательности:

1. Заводим машину и прогреваем двигатель (если мотор заглох, то запустить его можно при помощи болтов регулировки качества и количества топливной смеси).
2. Закручиваем болты регулировки качества и количества топливной смеси до упора, потом постепенно отворачиваем их на 2–3 оборота.
3. При помощи болта регулировки количества смеси регулируем работу мотора на холостых оборотах до 850–900 об/мин.
4. Болтом регулировки качества смеси настраиваем силовой агрегат до тех пор, пока он не станет стабильно и бесперебойно работать.
5. Плавно вкручиваем болт (качества) до момента, когда двигатель не начнёт работать с перебоями. Затем постепенно увеличиваем обороты. Эту манипуляцию проводим для того, чтобы подобрать оптимальный вариант, при котором двигатель работает без перебоев, а топливная смесь подаётся максимально обеднённой.
6. Проверяем работоспособность. Запускаем мотор. Попробуйте дать на силовую установку дополнительные «нагрузки». Нажмите, а потом отпустите педаль акселератора или резко утопите педаль тормоза. При таких манипуляциях мотор глохнуть не должен. Если это произошло - нужно немного выкрутить болт «качества». Топливо «обогатится», и машина должна заработать стабильно.

Последовательность регулировки тяги:

• снимаем воздушный фильтр;
• проводим замер зазора между центрами наконечников тяг (допустимое значение 80 мм);
• откручиваем контргайку гаечным ключом («8») и, вращая наконечник, регулируем тягу.

Вывод

Карбюратор ВАЗ-2106 - агрегат надёжный и неприхотливый. прослужит очень долго. Своевременно проводите необходимое техническое обслуживание, и проблем с машиной у вас не будет.

Бензиновые двигателем рабочим объемом от 1,1 до 1,6 литра устанавливали на автомобили ВАЗ-2106 с 1980 до 1991 года. Эти двигатели оснащались карбюраторами «Озон». Принципиальное устройство данного механизма, хорошо изученное автомобилистами более чем за 30 лет эксплуатации, будут предметом этой статьи.

Карбюратор ВАЗ 2106 «Озон» – это двухкамерное устройство эмульсионного типа с падающим потоком. Первая камера предназначена для дозирующей системы и обогатительного устройства, во второй производится создание смеси топлива и воздуха в нужном соотношении. Какова схема работы карбюратора «Озон»?

Топливный насос направляет горючее в поплавковую камеру через игольчатый клапан, который поддерживает требуемый уровень. Через жиклеры топливо попадает в первую и вторую камеры, и далее, в эмульсионные колодцы, где смешивается с воздухом, также поступающим через жиклеры. Созданная смесь подается в диффузоры карбюратора.

Сразу после старта двигателя канал холостого хода перекрывается электромагнитным клапаном, далее на холостых оборотах поступает бензин из первой камеры. Продвигаясь через жиклер, горючее мешается с воздухом. Когда заслонки дросселя открываются сильнее (при нажатии на педаль газа) образовавшаяся смесь идет в поплавковые камеры карбюратора, через отверстия перехода. Через эконостат смесь попадает в распылитель, который направляет ее в камеру сгорания двигателя.

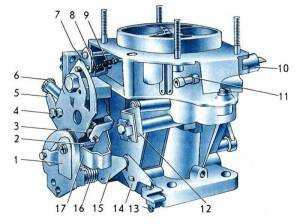

Общий вид карбюратора «Озон»

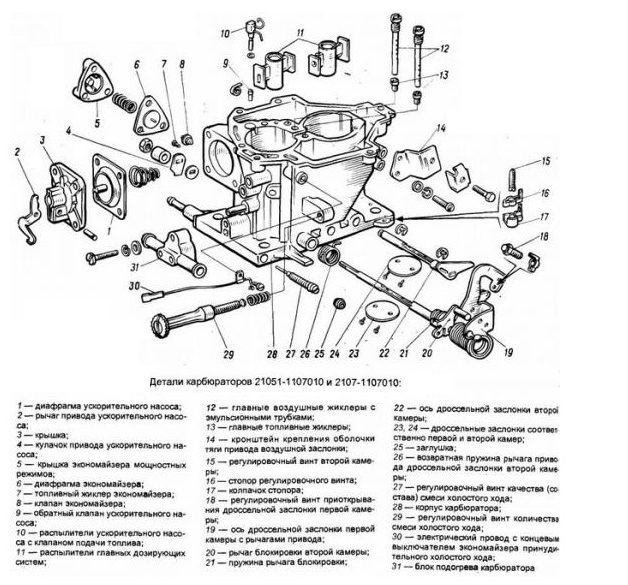

Строение карбюратора «Озон»

Карбюратор «Озон» имеет полное обозначение 2107-1107010-20. Агрегат состоит из следующих узлов:

1. Сбалансированная поплавковая камера (1 шт.).
2. Дозирующие системы (2 шт.).
3. Переходные системы камер.
4. Пневмопривод дроссельной заслонки.
5. Система отвода картерных газов.
6. Диафрагменный насос в первой камере.
7. Эконостат во второй камере.
8. Электромагнитный запорный клапан.
9. Автономная система холостого хода.

В карбюраторе также имеются системы, распределяющие горючую смесь:

1. Основная дозирующая система (диффузор, распылитель смеси, жиклеры, эмульсионный колодецитрубка).
2. Обогатительное устройство - эконостат, расположенный во второй камере.
3. Система холостых оборотов.
4. Система поддержания уровня топлива.
5. Система запуска и прогрева двигателя.
6. Ускорительный насос.

Подключение карбюратора к двигателю и другим системам автомобиля.

Первое устройство, которое мы видим подсоединенным к карбюратору, это воздушный фильтр. Размеры фильтра таковы, что он полностью перекрывает собой карбюратор. Корпус фильтра крепится непосредственно на верхней части карбюратора при помощи 4-х гаек.Через штуцер, расположенный сбоку карбюратора, присоединяется топливный шланг, по которому из бака при помощи топливного насоса поступает горючее.

От трамблера (система зажигания) к «Озону» подсоединяется шланг. В карбюраторе создается разряжение, которое через этот шланг проворачивает контактную пластину в трамблере, изменяя этим угол опережения зажигания.

К электромагнитному клапану подключается провод. Через него к клапану поступает напряжение с блока предохранителей.

К рычагу управления дроссельной заслонкой подсоединяется тонкий тросик. Эта тяга увеличивает количество выработанной топливно-горючей смеси, которая подается в камеру сгорания двигателя. Именно эта тяга действует, когда водитель нажимает педаль газа в салоне.

В районе впускного отверстия для воздуха (которое перекрывается особой заслонкой), подсоединяется тяга так называемого «подсоса».Это устройство осуществляет запуск холодного двигателя: заслонка пропускает в карбюратор меньше воздуха, таким образом получается обогащенная смесь. Тяга ведет к рукоятке подсоса, расположенной в салоне автомобиля, справа внизу от рулевой колонки.

Впускной коллектор, направляющий воздушно-топливную смесь непосредственно в цилиндры, соединяется с карбюратором короткой пружинкой и двумя болтами.

Электромагнитный клапан

Верхняя часть установленного в карбюраторе электромагнитного клапана перекрывает воздушный канал. Когда канал открыт, воздух попадает в камеру, где перемешивается с бензином, создавая горючую смесь. Нижняя часть клапана контролирует магистраль, по которой смесь идет в камеру сгорания двигателя. Эконостат регулирует частоту открытия-закрытия этих клапанов. Такая схемапомогает достичь определенной экономии топлива.

Основными функциями электромагнитного клапана является:

• регулировка подачи воздушно-топливной смеси в зависимости от потребности двигателя;
• увеличение ресурса поршневой группы путем уменьшения ее рабочих нагрузок;
• сниженный выброс СО в атмосферу, за счет уменьшения количества используемого топлива.

Когда работает двигатель, электромагнитный клапан использует стандартное напряжение 12 вольт. В момент, когда напряжение поступает, клапан срабатывает и перекрывает канал топливной смеси, одновременно открывая канал для поступления воздуха.

Когда питание не подается (зажигание выключено), специальная пружина закрывает клапан, перекрывая таким образом подачу топлива – двигатель глушится.

Существует популярный миф о том, что снятый (или каким-либо образом отключенный, заблокированный) электромагнитный клапан поможет добиться существенной экономии топлива. Однако не стоит допускать таких грубых вмешательств в заводское устройство карбюратора, разработанное коллективом квалифицированных инженеров.

В настоящее время существует достаточно большое количество разного рода инструкций и руководств, подробно описывающих с использованием газоанализатора. Преимуществом данного метода является его максимальная эффективность. Однако такой, достаточно специализированный прибор, каковым является газоанализатор, имеется далеко не у каждого автолюбителя. А профессионалы, обладающие таким устройством, оценивают свои услуги совсем недешево.

Тем не менее, обладая некоторыми базовыми знаниями устройства карбюратора и минимальным набором инструмента и приспособлений, практически любой автовладелец способен самостоятельно выполнить регулировку карбюратора ВАЗ 2106.

Самостоятельная регулировка карбюратора ВАЗ 2106

Перед рассмотрением непосредственно процесса регулировки карбюратора, необходимо акцентировать внимание читателя на том, что принципы, положенные в основу настройки, едины (с небольшими поправками) для всех типов карбюраторов, установленных на автомобилях Волжского автозавода.

Итак, выполняем регулировку карбюратора «шестерки».

Процесс регулировки карбюратора состоит из нескольких отдельных настроек и корректировок.

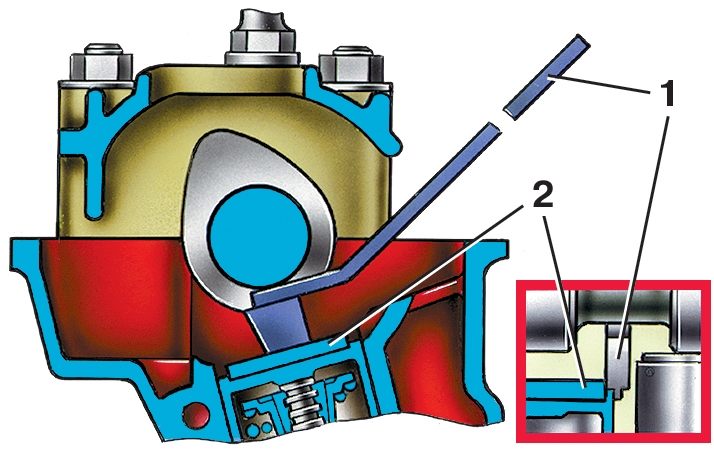

Фиксирование толкателей клапанов при замене регулировочной шайбы: 1 – фиксатор 67.7800.9504; 2 – регулировочная шайба

Работы по проверке и регулировке (в случае необходимости) проводятся на «холодном» двигателе с использованием широкого щупа толщиной 0,15 миллиметров или специального регулировочного приспособления с микрометрической головкой.

Установка угла опережения зажигания

Выполняется посредством совмещения соответствующих меток, нанесенных на крышке газораспределительного механизма с отметкой на маховике силового агрегата. Технически это означает опережение моментом возникновения искры на свече первого цилиндра и размыкания контактов прерывателя-распределителя достижения поршнем первого цилиндра ВМТ на угол 0+10.

Настройка уровня топлива

Этот параметр оказывает существенное влияние на состав топливной смеси, токсичность выхлопных газов, динамику работы силового агрегата и расход топлива и заключается в выполнении следующих манипуляций:

• Откручиваем винты крепления крышки карбюратора и устанавливаем ее в вертикальное положение. Обязательным условием установки крышки является легкое соприкосновение шарика иглы и язычка поплавка.
• Специальным калибром измеряем зазор между плоскостью крышки (с учетом картонной прокладки) и нижней поверхностью поплавка. Величина зазора должна составлять 6,5+0,25 миллиметров (поз.А).
• В случае несоответствия величины зазора указанному значению она (величина) корректируется путем подгибания язычка поплавка (поз.а).
• В завершении контролируем величину хода поплавка. Она должна быть 8,0+0,25 миллиметров.

Внимание! При отсутствии специального калибра можно воспользоваться обычным сверлом соответствующего диаметра.

Как отрегулировать режим холостого хода

Предварительная подготовка автомобиля к процессу регулировки режима «холостого хода» предполагает выполнение следующих мероприятий:

• прогреваем силовой агрегат до достижения температуры теплоносителя 900С;
• если , посредством вращения винтов «качества» и «количества» топливной смеси добиваемся пуска и стабильной работы силового агрегата.

Видео - Как настроить карбюратор ВАЗ 2106

Теперь приступаем непосредственно к регулировке «холостого хода»:

• Вращая винт, регулирующий «количество» топливной смеси (поз.1), устанавливаем частоту вращения коленчатого вала силовой установки в диапазоне 820-900 об/мин.
• Вращением винта, определяющим «качество» топливной смеси (поз.2), добиваемся равномерной и стабильной работы силового агрегата. Затем, вкручивая винт, уменьшаем обороты до момента дестабилизации работы двигателя, а потом опять их (обороты) увеличиваем. Целью данных манипуляций является установка винта «качества» в положение, обеспечивающее устойчивое функционирование двигателя при максимально «обедненной» топливной смеси.
• Упавший увеличиваем винтом регулировки «количества» топливной смеси и повторяем манипуляции с винтом регулировки «количества».
• Данные регулировки выполняем несколько раз.

Проверка качества выполненных регулировок

Эффективность произведенных регулировок карбюратора «ВАЗ 2106» может быть проверена посредством выполнения некоторых, относительно несложных, действий:

Запускаем двигатель и проверяем работоспособность двигателя в режиме «холостого хода». Он не должен «троить». При резком нажатии (отпускании) на педаль акселератора не должно возникать «провалов». В противном случае необходимо немного выкрутить винт «качества».

Во время резкого торможения двигатель не должен глохнуть. Если это происходит, вам также необходимо открутить винт регулировки «качества» топлива, что немного «обогатит» качество горючей смеси.

Надеемся, что инструкция, описанная выше, поможет вам не только обеспечить стабильную и эффективную работу двигателя вашего автомобиля, но и минимизировать ваши финансовые затраты.

В общей сложности, за всю историю серийного производства, было выпущено 4,3 млн. автомобилей модели ВАЗ-2106. В 80-е и 90-е годы эта машина была одной из самых популярных в стране. Со временем наплыв иномарок и новых отечественных авто вытеснили «шестёрку» из производства. Последняя машина сошла с заводского конвейера в 2006-м году, поэтому в силу возраста все представители этой серии нуждаются в регулярном техническом обслуживании.

В 80-е и 90-е годы ВАЗ 2106 — на фото — пользовался огромной популярностью среди населения

Одной из повседневных проблем в обслуживании является необходимость отрегулировать карбюратор на ваз 2106. Обращение в автомастерскую в этом случае нерентабельно, умелый автолюбитель с набором стандартных инструментов и базовых навыков способен выполнить настройку карбюратора машины своими руками.

Назначение и заводские настройки карбюратора в модели ВАЗ-2106

Этот составной узел двигателя авто предназначен для приготовления смеси топлива с воздухом в оптимальных для работы системы пропорциях. Заводские настройки устанавливают соотношение бензина с воздухом в размере 1 к 15. Однако, в процессе работы агрегата параметры, выставленные мастерами завода, постепенно сбиваются. В результате, двигатель получает для переработки топливную смесь с повышенным или пониженным содержанием бензина, что отрицательно сказывается на работе автомобиля и является явным признаком необходимости ремонта.

Признаки неполадок

Симптомами выработки обогащённой смеси являются:

• увеличение расхода топлива;
• повышенная температура двигателя;
• громкие выхлопы и чёрный дым из трубы глушителя;
• снижение мощности машины.

Сигналами о поступлении обеднённой смеси служат:

• потеря мощностных характеристик;
• хлопающие звуки под капотом;
• резкий нагрев двигателя.

Видеотуториал настройки карбюратора ВАЗ 2106

Все узлы механизма автомобиля требуют тщательного ухода, регулярного техобслуживания и периодического профилактического ремонта. Профилактика и обслуживание заключаются в разборке корпуса, тщательной очистке и промывке внутренних и внешних поверхностей деталей.

После разборки карбюратора производится внешний осмотр деталей и отбраковка неисправных компонентов. Приступать к настройке возможно только в случае исправности всех элементов. После того, как все дефектные составляющие заменены и карбюраторный узел вновь собран и установлен, можно приступать к наладке.

Регулировка поплавка карбюратора ВАЗ-2106

Основой наладки агрегата считается регулировка поплавка. Превышение стандартного уровня заполнения внутренней камеры приводит к перенасыщению топлива кислородом и повышению расхода бензина без улучшения динамических характеристик машины.

Результатом нарушения положения поплавка является увеличение объёма потребляемого топлива и повышение токсичности выхлопных газов.

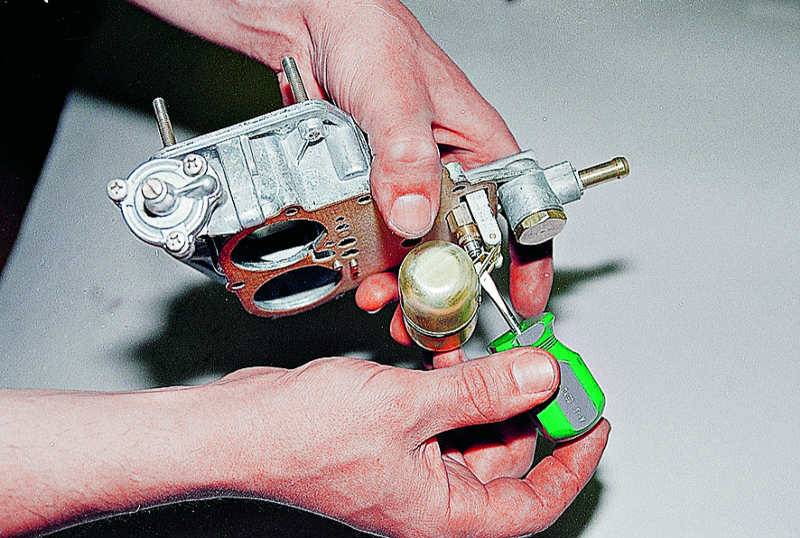

В части настройки положения поплавка регулировка карбюратора 2106 проводится в несколько этапов:

1. Демонтаж и установка верхней крышки корпуса в вертикальное положение.
2. Корректировка положения иглы, результатом которой должно стать соприкосновение шарика иглы с поверхностью поплавка.
3. Контроль зазора между поплавком и крышкой, отрегулированный зазор должен имеет значение 6 мм с допуском +0,25 мм. Инструментом для устранения избыточного или недостаточного зазора является поплавковый язычок, путём поджатия которого осуществляется корректировка.
4. Контроль величины хода поплавка, которая в отрегулированном состоянии составляет 8 мм с допуском +0,25 мм.

Корректировка зазоров клапанного механизма

Контроль зазоров выполняется на холодном двигателе при помощи мерного щупа размером 0,15 мм. По результатам проверки определяется необходимость доработки зазоров.

Выставка угла опережения зажигания

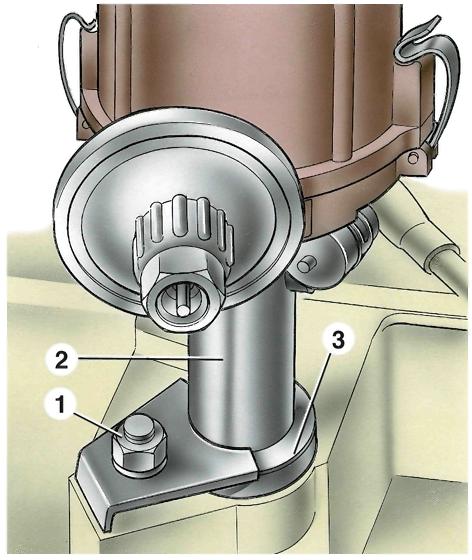

Установка угла опережения зажигания осуществляется путём совмещения контрольных рисок на крышке газорапределителя и маховике.

Отладка режима работы на холостых оборотах

Этот этап работы требует предварительной подготовки механизмов. Требуется прогреть силовой агрегат автомобиля до 900оС, добиться запуска и стабилизировать работу двигателя путём вращения качественного и количественного топливных винтов, если этого не произошло автоматически.

Регулировка карбюратора ВАЗ на холостых оборотах:

1. Посредством вращения винта, который регулирует количественные характеристики топлива, задать частоту вращения коленвала в интервале 800-900 оборотов в минуту;
2. Вращением винта, который отвечает за качество топлива, достичь устойчивого и плавного режима работы силового агрегата при максимально возможном количестве оборотов;
3. Уменьшать обороты закручиванием количественного винта до показателей оборотов в интервале 950-1030 об/мин;
4. Вновь увеличить частоту вращения до максимума, выкручивая винт качества;
5. Последовательно повторять п.2-4 до тех пор, пока число 950-1030 об/мин не совпадёт с максимумом количества оборотов, достигнутого вращением винта качества;
6. Достигнув совпадения показателей, возвратить винт качества в положение, соответствующее количеству оборотов 800-900 об/мин.

Контроль качества произведённых регулировок

Громкие выхлопы и чёрный дым из трубы глушителя — один из признаков неполадки карбюратора

Для того, чтобы проверить эффективность проведённых настроек и проконтролировать состояние автомобиля на новых режимах, необходимо выполнить несколько манипуляций.

Запустить двигатель и контролировать его работу в режиме холостого хода. Работа механизма должна быть плавной, без рывков и сбоев. В момент резкого нажатия или отпускания педали газа её перемещение должно происходить плавно, без провалов.

Двигатель должен продолжать работу в штатном режиме в моменты резких торможений. Если двигатель глохнет, нужно выкрутить винт качества, что позволит обогатить поступающее в него топливо.

Воспользовавшись советами опытных мастеров, каждый владелец «шестёрки» сможет самостоятельно обслуживать свой автомобиль и настроить его под собственные нужды. Сведения о том, как отрегулировать карбюратор на ваз 2106 пригодятся для правильной настройки расхода бензина, отладки динамических характеристик и обеспечения безопасности водителя и пассажиров.

С фабричного конвейера «шестерка» сходит с эмульсионным карбюратором под серийным номером ДААЗ 2107-1107010. Родовой карбюратор ВАЗ 2106 назвали «Озон». В нем 2 камеры. В одной располагается устройство обогатительного плана, а в другой — насос диафрагменного типа, распылитель. Также карбюратор включает в себя сбалансированную поплавковую камеру. Газы из картера отводятся золотниковым устройством. Еще есть запорный клапан электромагнитного типа, плюс пневматический рычаг, приводящий в действие дроссельную заслонку. Система холостого хода и дозирующие системы также входят в устройство карбюратора ВАЗ.

Принцип функционирования карбюратора ВАЗ 2106 состоит в следующем: ГСМ в него идет, преодолевая сетчатый фильтр, а затем так называемый игольчатый клапан. Этот клапан тросиком привязан к поплавку в поплавковом отсеке, посредством чего в нем поддерживается нужный уровень горючего. Отсюда оно поступает в эмульсионные трубки, а затем в колодцы. Там горючее обогащается воздухом и проходит к диффузорам. После этого воздушно-горючая смесь идет к отверстию, перекрывающемуся так называемой иглой винта количества. Здесь смесь снова обогащается кислородом и поступает к впускному трубопроводу.

Как отрегулировать холостой ход на «шестерке»?

Основной конструкционной особенностью карбюратора ВАЗ 2106 является наличие в нем двух систем, независимых друг от друга. В основе первой работа в режиме холостого хода, второй — работа по открыванию воздушной заслонки после нажатия педали «газ». На их бесперебойное функционирование и состав смеси воздуха с горючим, которая находится внутри обеих систем, влияет уровень топлива в поплавковом отсеке.

Изменится топливный уровень — нарушится регулировка систем и их работа. Сбой может привести к тому, что двигатель перестанет устойчиво работать в режиме холостого хода, невозможно будет правильно выставить обороты. Систему, в основе которой лежит работа в режиме холостого хода, требуется периодически регулировать из-за ее неустойчивости. Делать это надо примерно через 7-8 тысяч км пробега.

Регулируют устройство посредством двух винтов со специальными втулками, ограничивающими их поворот. Один определяет объем горючей смеси, а второй — ее содержимое. Прежде чем регулировать режим нейтрального хода, надо прогреть автомобиль, чтобы двигатель был горячим. При этом зажигание должно быть выставлено по заводским нормам, а дроссельный клапан должен быть открыт. Методика регулирования режима «нейтралки».

1. Винтом объема горючей смеси выставляют частоту коленвального вращения в пределах 900 оборотов в минуту.
2. Другим винтом определяют уровень углеродной окиси в выхлопе (не более 1,2%).
3. Нажимают на привод дроссельного клапана, затем отпускают его, в результате коленвальное вращение должно пойти без сбоев.

Если после этих манипуляций машина глохнет, необходимо снова выставить коленвальное вращение в пределах 900 оборотов и повторить процедуру настройки. Чтобы устранить неисправности, можно снять карбюратор ВАЗ.

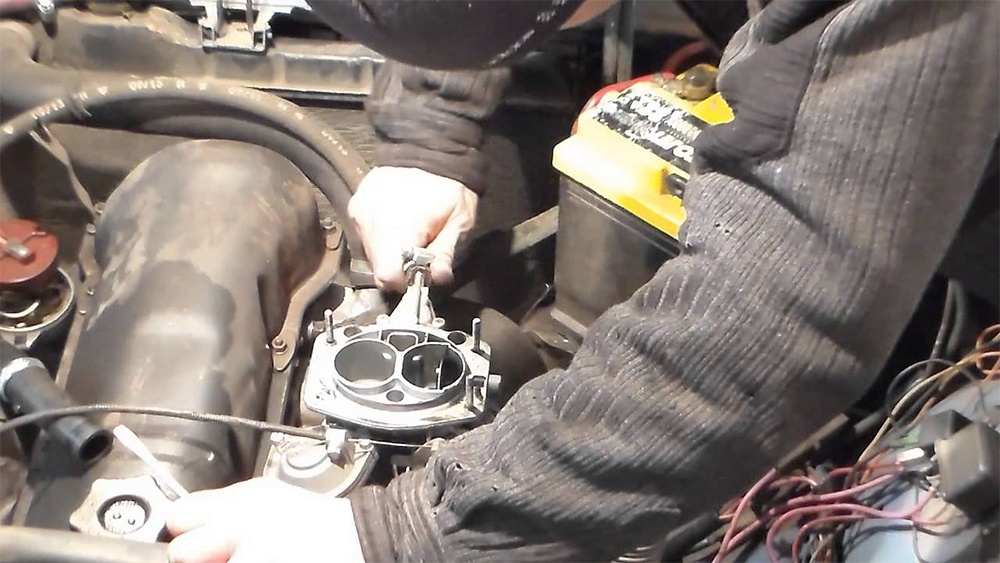

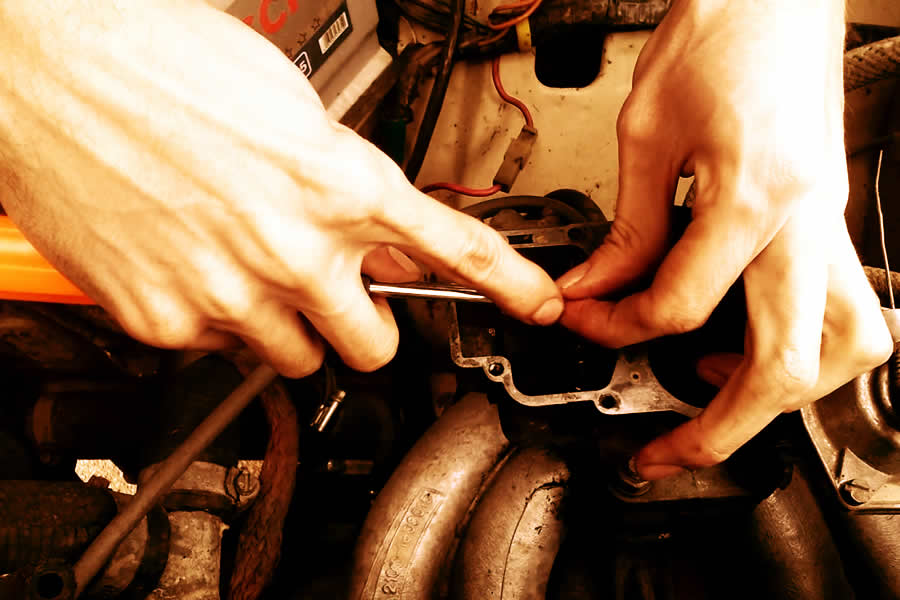

Сначала снимают воздушный фильтр. Потом осторожно отсоединяют тягу и пружину возврата от рычага дроссельного клапана. Затем демонтируют трос тяги дроссельного клапана, шланги. Чтобы горючее не вытекало, шланг закупоривают пробкой. После этого откручивают гайки, которыми крепится карбюратор ВАЗ, и снимают его. Устанавливают узел системы питания, выполняя эти же манипуляции в обратной очередности.

Что лучше: замена карбюратора или его модернизация?

Из-за неизменности конструкции «шестерки» на протяжении долгих десятилетий автолюбители периодически ее модернизируют, ставят новые детали с иномарок или ВАЗовские агрегаты нового поколения. Если сравнивать два карбюратора на ВАЗ, «Озон» и «Солекс», то многих не устраивает работа первого. Он не дает разгонную динамику, у него большой расход горючего. Не отличается он и низкой токсичностью. Все эти недостатки устраняются, стоит лишь установить карбюратор «Солекс».

1 – сектор с кронштейном управления дроссельными заслонками; 2 – штифт рычага блокировки второй камеры; 3 – регулировочный винт приоткрытия дроссельной заслонки первой камеры; 4 – винт крепления тяги привода воздушной заслонки; 5 – рычаг управления воздушной заслонкой; 6 – датчик-винт регулировки количества смеси (неподвижный контакт системы ЭПХХ); 7 – рычаг воздушной заслонки; 8 – возвратная пружина воздушной заслонки; 9 – шток диафрагмы пускового устройства; 10 – электромагнитный запорный клапан; 11 – патрубок подачи топлива; 12 – кронштейн крепления оболочки тяги привода воздушной заслонки; 13 – регулировочный винт положения заслонки второй камеры; 14 – рычаг дроссельной заслонки второй камеры; 15 – рычаг привода дроссельной заслонки второй камеры; 16 – возвратная пружина дроссельной заслонки первой камеры; 17 – рычаг управления дроссельными заслонками.

Такие узлы системы питания выпускаются по французской технологии Дмитровградским автоагрегатным заводом. Изначально карбюратор «Солекс» предполагалось ставить на переднеприводные модели ВАЗ. До 80-х годов так и было, но потом их начали ставить и на «Москвичи», и на «Таврии», и на заднеприводные «шестерки». Для ВАЗ 2106 подойдет как новый «Солекс», так и бывший в употреблении.

Если принято решение ставить «бэушный» агрегат, то его надо промыть, прочистить каналы, привести в порядок диффузоры, поставить новые прокладки и жиклеры. Чтобы избежать дополнительного воздушного завихрения, ухудшающего насыщение цилиндров свежими зарядами, надо отполировать дефекты литья деталей диффузора.

Можно увеличить мощность «шестерки», не меняя карбюратор, а занявшись усовершенствованием непосредственно силового агрегата. При этом придется поменять коллекторы и шатуны. Нужно будет заменить коленвал. На все потребуется масса времени и денег, а их зачастую не хватает. Выходом в этой ситуации может стать переделка или, правильнее сказать, тюнинг карбюратора ВАЗ 2106.
