Все мы понимаем, что денег на хороший импортный автомобиль нам придется зарабатывать долго и очень долго, поэтому рано или поздно мы решаемся на покупку родного нам ВАЗа. И тут мы начинаем менять все под себя – это касается и электро стеклоподъемников. Если это ваш первый автомобиль, тогда возникает вопрос, а как установить стеклоподъемники на ваз 2107? Для начала мы поймем как работает стеклоподъемник ваз 2107.

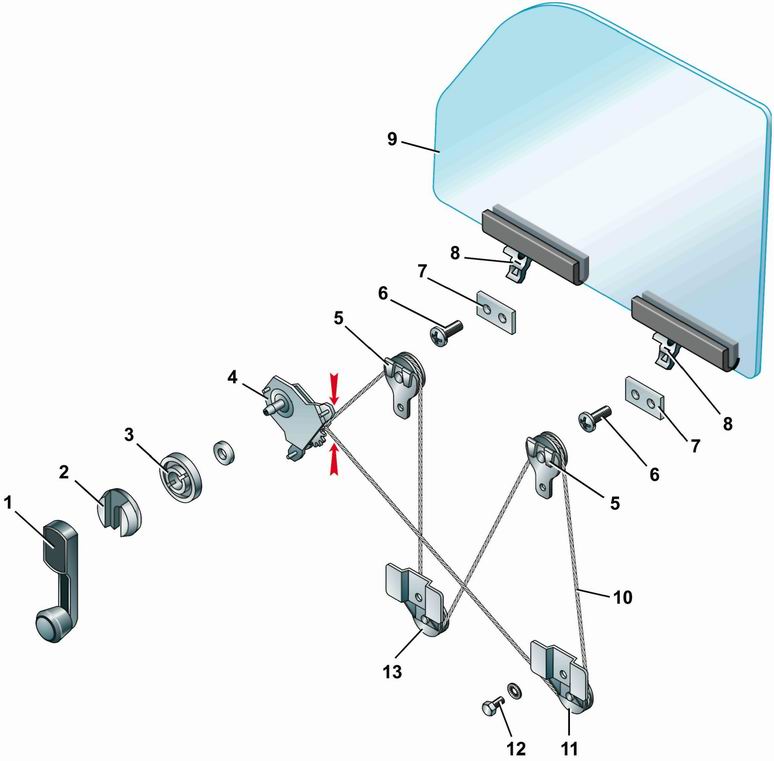

Устройство стеклоподъемника ваз 2107
- Ручка стеклоподъемника;
- Называется облицовочной втулкой с посадочным пазом для ручки стеклоподъемника;
- Называется розеткой ручки стеклоподъемника;
- Называется звездочным механизмом стеклоподъемника;
- Верхние ролики;
- Болты для крепления прижимной пластины;
- Сама прижимающая пластина;
- Кронштейн, который фиксирует стекло;
- Стекло;
- Сам тросик;
- Нижний ролик;
- Гайка с болтом, которые служат креплением нижнего ролика;
- Натяжной ролик;
Отличительной особенностью, ваз 2107 от других предшественниц является то, что в конструкции подъемника стекла предусмотрен 4-й дополнительный подшипник для натяжения троса. Такое изменение произошло из-за того, что боковое стекло имеет цельную конструкцию и отсутствует, так называемая среди водителей «форточка».
Теперь для вас устройство стеклоподъемника ваз 2107, уже более менее знакомо, поэтому мы перейдем к демонтажу.
Как разобрать стеклоподъемник на ваз 2107, пошагово:
1) Опускаем стекло до упора вниз;
2) Затем, снимаем ручку стеклоподъемника. Для этого вам нужно, между облицовочной втулкой и ручкой, попытаться отсоединить стопорную разрезную шайбу. Выполнить эту процедуру, без плоской отвертки у вас не получится. В результате, вы раздвинете разрезные края шайбы и выведите ее с зацепления.
3) После этого вы сможете снять декоративную накладку на дверке автомобиля, тем самым открыть доступ к дверному проему.
4) Ключом R10 , не до конца откручиваете болт крепления нижнего ролика. После чего, сместив натяжной ролик, ослабляем натяжение тросика.
5) Трос снимаем с роликов.
6) Берем ключ R8 и отвинчиваем 3-ри гайки, которые крепят подъемный механизм.
7) В конечном итоге, изымаем старый механизм, через технологический проем в двери. На этом, мы закончили разборку стеклоподъемника на ваз 2107.
Примечание: Если механизм имеет серьезные повреждения, тогда стоит его заменить. Если вы решили произвести ремонт и установить аналогичный, то установку производите в обратном порядке. Также в тех местах где концы троса входят в сам механизм, необходимо закрепить проволокой – это облегчит установку стеклоподъемника.
Как установить электрический стеклоподъемник на ваз 2107
Сейчас рынок предлагает нам, широкий ассортимент от отечественных и зарубежных производителей электростеклоподъемников. Среди отечественных, на рынке автопрома, хорошо себя зарекомендовали «Гранат»

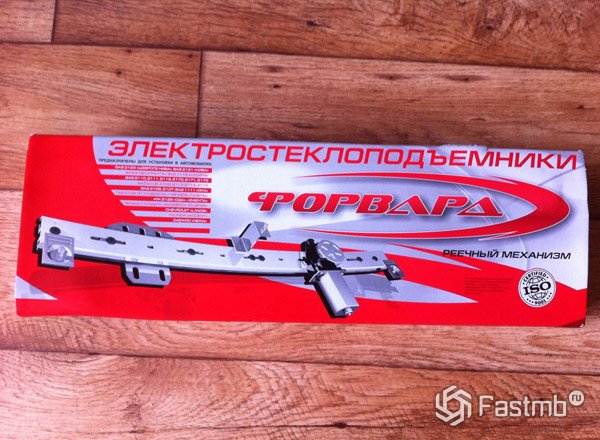

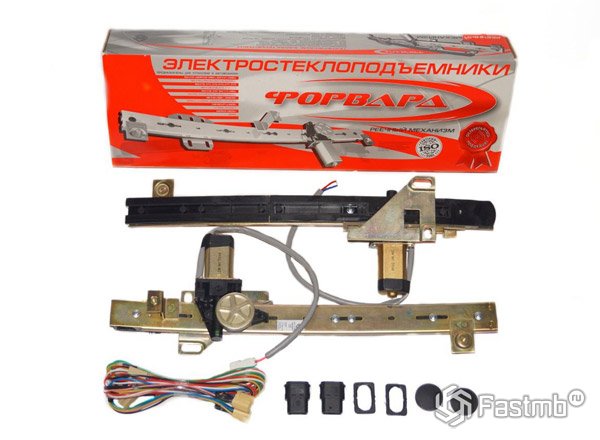

, «Форвард»
и «Катран»
.
Однако большинство владельцев ВАЗ 2107, сталкиваются с одной и той проблемой. Проблема эта заключается в том, что на ВАЗ 2107 отсутствует поворотная форточка и стекло опускается по всей длине двери, в результате установка вышеуказанных моделей стеклоподъемников очень затруднена – из-за того, что остается очень мало места для установки.
Но не переживайте, выход есть и найти его вы можете у производителей подъемников SPAL и Delux . Конечно цена не из дешевых, зато качество у этих производителей на 1-м месте.
Установка подъемника стекла ваз 2107:
1) Изучаем инструкцию установки;
2) Для безопасности выполнения ремонтных работ, отсоедините провода от клеммы аккумулятора;
3) Затем демонтируем старый механизм;
4) Подбираем место и по инструкции производим установку электромотора;
5) После этого, подготавливаем посадочные отверстия для будущих кнопок включения подъемника. Самым удачным местом будет являться панель приборов.
6) По схеме в инструкции, производим подключение электропривода;
7) Кнопки вставляем в отверстия;
На этом замена обычного на электро стеклоподъемник завершена. Для проверки работоспособности, подключаем клеммы аккумулятора на место и пробуем нажимать на кнопку. Также наша редакция настоятельно рекомендует просмотреть видео, в котором вы узнаете о возможных трудностях, которые могут возникнуть во время замены.
Установка стеклоподъемника ваз 2107 видео
Если автолюбителям статья понравилась, оставляем комментарии и делимся с друзьями!
Стеклоподъемники в любой машине должны находиться в исправном состоянии, даже если они используются очень редко. С завода на ВАЗ-2107 устанавливаются тросовые подъемники, которые приводятся в действие вручную. Если же на машине установлен электропривод, это уже говорит о том, что была произведена доработка автовладельцем. В данной статье мы рассмотрим вопрос о том, как заменить стеклоподъемник на «семерке» самостоятельно.
Особенности конструкции
Большинство владельцев седьмой модели нового поколения уверены в том, что процесс замены стеклоподъемника несколько усложнен. Все потому, что стекло соединено с опорами и тросиком не в одном, а 2-х местах. Такое решение потребовало добавить еще один ролик. Теперь их используется 4 штуки (три – для направления, один – для натяжения).
Произвести замену самостоятельно вполне возможно при наличии простых инструментов:
- Ключи (8, 10).
- Крестообразная отвертка.
Пошаговая последовательность замены на передней двери
Чтобы установить новый стеклоподъемник, предварительно необходимо демонтировать старый механизм.
Подготовительные работы:
- Открутите три болта, которые фиксируют ручку к двери.
- Демонтируйте ручку.
- Снимите обшивку с двери.
Перед демонтажем заводского подъемника обвяжите две ветви троса проволокой.
Это нужно для того, чтобы тросик не вылетел с пазов в барабане, и механизм можно было применить повторно.
Снятие конструкции выполняется следующим образом:
- Спустите стекло в пределах одного оборота рукоятки подъемника стекла, чтобы через технологические дверные проемы можно было добраться до фиксатора троса и к опорам стекла.
- Один фиксирующий винт нужно выкрутить полностью, а другой немного ослабить у скобы крепления тросика к несущему выступу. Выведите его.
- Поднимите стекло в крайнее верхнее положение и закрепите его при помощи обычной отвертки. Для этого можно использовать и другие подручные средства.
- Возьмите ключ на 10 и немного ослабьте гайку, которая крепит натяжной ролик. Он находится по центру снизу двери.
- Уберите трос с натяжного и трех направляющих катушек.
- Открутите три гайки, которые крепят устройство стеклоподъемника к двери.
- Открутите 2 гайки, фиксирующие направляющий желобок и отодвиньте его вправо.
- Завершающим этапом идет демонтаж стеклоподъемника из двери.
После того, как механизм снят, можно проверить, как вращаются ролики.
Установка нового стеклоподъемника
Новый механизм должен в обязательном порядке обладать скобой, которая фиксирует две ветки тросиков. Ее нельзя снимать до того момента, пока не будет произведена полноценная установка.
В целом процесс монтажа выглядит следующим образом:
- Установка и фиксация корпуса на «свое» место.
- Установка тросов вокруг роликов.
- Закрепление обойм стекла с тросом. Он фиксируется винтами с помощью 2-х скоб.
- Монтаж направляющего желобка.
- Натяжка троса.
- Теперь убирается скоба, которая фиксирует ветви троса.
- Установка дверной обивки и ручки.
Обводить тросик вокруг роликов можно двумя путями через опору качения (верхнюю или нижнюю). Если обводка идет через нижний ролик, тогда трос направляется следующим образом:
- Левый направляющих ролик (нижний).
- Левая направляющая опора (вверху).
- Центральная натяжная катушка (внизу).
- Направляющий элемент справа вверху.
Если производится замену фронтального стеклоподъемника, тогда можно обводить через верхнюю катушку в обратной последовательности.
Процесс натяжки:
- Опустите стекло в нижнее положение.
- Поверните ручку до упора в направлении опускания стекла.
- Отрегулируйте натяжение троса путем передвижения необходимого ролика.
- Зажим болта, который фиксирует ролик.
Обратите внимание на то, что натяжка должна быть чувствительной. Трос не должен быть перетянут, но и позволять ему болтаться, также не стоит.
В данной статье, в доступной форме и с использованием фото, излагается о том, как правильно поставить стеклоподъемник на ваз 2107. Так же описаны некоторые особенности регулировки отдельных электроагрегатов данной марки автомобиля.
Очень многие владельцы автомобилей довольно часто сталкиваются с весьма неприятной проблемой – затруднены подъем, и опускание бокового стекла, особенно его подъём. При этом стеклоподъёмник издаёт довольно неприятный характерный скрип.
Всё это говорит о том, что механизм подъёмника износился и требует ремонта. А в некоторых случаях может понадобиться и его замена.
Для того, чтобы сэкономить деньги данный ремонт можно успешно выполнить своими руками. Для этого, кроме настойчивости и желания, необходимо знать устройство подъёмного механизма и иметь надлежащие условия для выполнения работ.

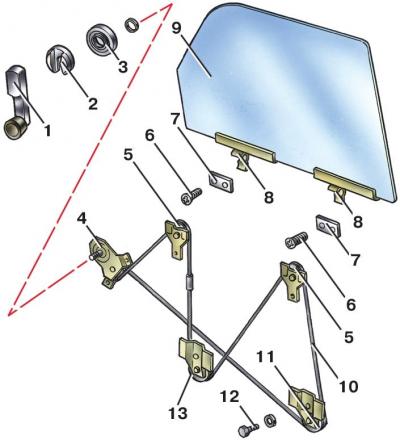

Устройство подъёмника стекла ваз 2107
- Ручка подъёмника стекла.
- Облицовочная втулка с посадочным пазом для ручки подъёмника.
- Розетка ручки подъёмника.
- Звёздочный механизм подъёма стекла.
- Ролики верхние.
- Винт для крепления прижимающих пластин.
- Прижимающие пластины.
- Фиксирующие стекло кронштейны.
- Трос.
- Ролик нижний.
- Болт и гайка крепления нижнего ролика.
- Ролик натяжной.
Основное отличие в конструкции подъёмника ваз 2107 от других моделей «классики» состоит в том, что в данном варианте подъёмный механизм имеет четвёртый дополнительный ролик для натяжения троса.
Такое техническое решение возникло в результате того, что боковое стекло данной модели имеет сплошную цельную конструкцию.
То есть, нет, так называемой, форточки.
Демонтаж стеклоподъёмника на ваз 2107
Многих новичков-автолюбителей ставит в тупик задача – как установить 2107. Для этого необходимо в первую очередь научиться разбирать этот механизм.
Ниже следующая инструкция будет вам в помощь при решении данной задачи.
Разборка выполняется в таком порядке:
- Прежде всего, необходимо опустить стекло вниз до упора.
- Далее нужно снять ручку подъёма стекла. Для этого необходимо отсоединить стопорную разрезную шайбу, которая находится между ручкой и облицовочной втулкой.
Эта процедура выполняется с помощью плоской отвёртки, с помощью которой раздвигаются разрезанные края шайба и затем шайба выводится с зацепления. - Затем снимаем декоративную накладку на двери и тем самым получаем доступ к технологическому проёму в двери.
- Ключом R10 отвинчиваем болт крепления натяжного ролика, но делаем это не до конца. Сместив натяжной ролик, ослабляем натяжение троса.
- Снимаем с роликов трос.
- Ключом R8 отвинчиваем гайки крепления подъёмного механизма. Их 3 штуки.
- Затем, через технологический проём в двери, изымаем механизм.
Примечание: Концы троса, в том месте, где они входят в сам механизм, обязательно нужно зафиксировать с помощью проволоки. Это очень поможет при установке подъёмника.
Установка электрических подъёмников стекла на ваз 2107
Следует отметить, что автомобилестроение не стоит на месте и постоянно развивается. Талантливые инженеры довольно часто радуют нас техническими новинками.
К одним из таких новинок, до недавнего времени, относился электропривод подъёмного механизма стекла. С появлением данного устройства, для владельцев «семёрки», весьма актуальным стал вопрос о том, как установить 2107.
Сегодня применяется немало таких устройств различных марок и брендов, как отечественных, так и зарубежных производителей. К отечественным представителям данного назначения агрегатов относятся, на пример, такие как «Катран», «Форвард» и «Гранат».
Однако, при установке электроподъёмника на ваз 2107, существует определённая проблема. Дело в том, что стекло данной модели опускается по всей длине двери (в данной конструкции нет поворотной форточки) и, для установки вышеупомянутых моделей подъёмников, очень мало места.
Выход из данной ситуации всё-таки есть. На «семёрку» вполне подходит подъёмник зарубежного производства компании SPAL. В данном случае весьма неплохо зарекомендовала себя модель Delux.
Конечно, цена на эту модель оставляет желать лучшего, но она того стоит.
Производиться установка следующим образом:
- Вначале необходимо основательно изучить инструкцию.
- Затем, для безопасности проведения работ, отсоединяем провода от клемм аккумулятора.
- Далее необходимо поднять стекло вверх до упора и закрепить его скотчем.
- Затем снимаем старый механический подъёмник.
- Выбираем место и, согласно инструкции, устанавливаем электромотор.
- Укладываем на штатное место трос.
- Далее необходимо подготовить посадочные отверстия для кнопок включения подъёмника. Наиболее удобными местами будут ручка двери и панель приборов.
- В соответствии со схемой, предоставленной в инструкции, подключаем электропровода.
- Устанавливаем подсоединённые кнопки на свои места.
Замена выполнена. Далее необходимо подсоединить необходимые провода к клеммам аккумулятора и проверить работоспособность нового устройства.
Ниже представлено видео, которое позволит вам наглядно изучить некоторые проблемы, возникающие при установке подъёмника.
Как отрегулировать паузы стеклоочистителя на ваз 2107
Весь смысл данной регулировки состоит в том, чтобы увеличить паузы в режимах работы очистителя . При непрерывном режиме работы данного устройства пауза между взмахами составляет 1 секунду.
В прерывистом режиме производится 4 взмаха и пауза между ними 4 секунды. Практика показывает, что в таких параметрах работы данного устройства особой необходимости нет.
Однако они могут привести к преждевременному износу деталей агрегата. Именно с целью увеличения срока службы механизма производится регулировка паузы стеклоочистителя ваз 2107.
Наиболее оптимальным вариантом работы очистителя считается следующее:
- Пауза между взмахами в непрерывном режиме должна составлять 2 секунды.
- Количество взмахов в прерывистом режиме – 2 раза.
- В прерывистом режиме пауза должна составлять – 20 секунд.
Эти регулировочные установки также благотворно повлияют на состояние ветрового стекла. При минимальных паузах стекло не успевает намокнуть, и щётки работают почти по сухой поверхности.
В результате на стекле появляются зашлифованные полосы и царапины. Увеличение пауз в режимах работы очистителя позволит избежать данной проблемы.
Для того, чтобы получить возможность регулировать режимы работы очистителя, в его электрической схеме необходимо выполнить некоторые изменения и дополнения. Например, если включить в электросхему переменный резистор, то паузу можно будет регулировать «вручную» и устанавливать её величину по своему усмотрению.
Однако не все автолюбители хорошо разбираются в электросхемах и имеют необходимые навыки для выполнения данных работ. В этом случае предлагается весьма неплохой вариант решения данной задачи.
Можно установить реле 63.3777. Оно рассчитано для работы на автомобиле ваз 2107.
Данное устройство обладает следующими преимуществами:
- Реле позволяет изменять паузу между взмахами щёток в диапазоне 1 – 70 секунд. Водитель самостоятельно определяет размер паузы в зависимости от загрязнения автомобильного стекла.
- При установке данного реле нет необходимости в замене электропроводки.
- Не нужно вносить какие либо дополнения и изменения в конструкции передней панели автомобиля.
- В комплект каждого изделия включена подробная инструкция по установке и эксплуатации данного устройства. Следуя этой инструкции, водитель может самостоятельно установить реле и не прибегать к услугам сервисного центра.
В заключение отметим, что установка данного реле позволит вам не только увеличить срок службы механизма очистителя, сохранить нормальное состояние лобового стекла и щёток. Она позволит расширить для вас возможности применения различных тюнинговых услуг.
Улучшая комфорт своего автомобиля, водитель ставит лучшее, рассмотрим, как правильно подобрать и установить электро стеклоподъемники и их цены.
Содержание статьи:
Открытое стекло автомобиля летом, особенно если в автомобиле нет кондиционера или климат-контроля, одно из главных во время езды на дальние дистанции или в жаркую погоду в тени. Но не очень приятно, когда стеклоподъемник перестал работать или куда хуже полностью сломался. Некоторые ищут замену или ремонтируют поломку. Другие задумываются, как установить электро стеклоподъемники на место механических стеклоподъемников. Во все времена такая электроника была в почете и не дешевой.
Зачастую в иномарках не зависимо от того установлены они или нет имеется место и крепежи иногда и проводка, достаточно купить заводские запчасти и подключив все нужное установить и наслаждаться. Но все же, есть автомобили, в которых не предусмотрены такие изменения. Для этого нам понадобится или самому делать крепеж, или покупать с универсальным крепежом.

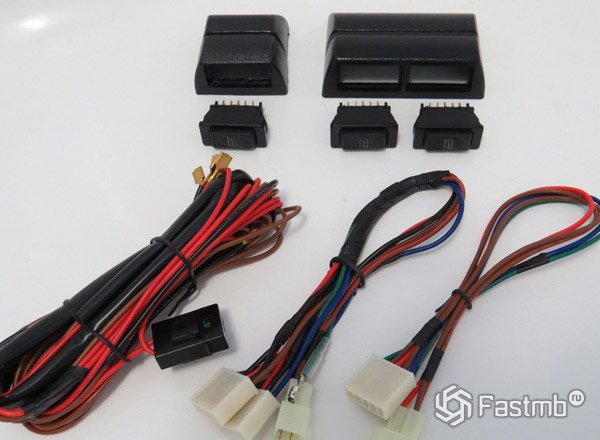

Выбор электро стеклоподъемников
Начиная выбирать электро стеклоподъемники нужно обратить внимание на множество нюансов. В первую очередь, это быстродействие работы механизмов, далее шумность. Думаю, что не очень приятно будет слышать, как под рукой жутко гудит моторчик во время работы стеклоподъемника. Далее рассмотрим сам механизм, они делятся на те, которые работают на тросах, или передаточных ремнях, и на шестеренках.
Каждый скажет свое мнение и у каждого из «видов» есть свои плюсы и минусы. Например, в те, что на тросах или передаточных ремнях имеют быстрый способ установки, зачастую крепятся к штатному стеклоподъемнику, и не очень шумно работают, но с минусов то, что имеют небольшой ресурс работы, некоторые из них очень чувствительны к погодным условиям и температуре.
Что ж касается стеклоподъемников, которые на шестернях, то тут дело обстоит по-другому, их установка и подбор требует внимательности, так как за час их не установить. Будем рассматривать установку двух типов электро стеклоподъемников, так как их установка существенно отличается. При выборе набора стоит пересмотреть внимательно комплектацию, её можно посмотреть в тех паспорте. Зачастую это комплект стеклоподъемников, блок управления ими, кнопки, заглушки на место штатных ручек и шурупы для крепежа, провода обычно не входят в комплект, поэтому придется покупать их отдельно.
Стоимость электро стеклоподъемников
Стоимость набора может зависеть от многих факторов, во-первых, от комплектации, во-вторых, от передаточного механизма, так как может быть червячная, на тросу, на цепи или прямой передачи.
Механизм может, как дополнять уже существующий ручной механизм, так и полный комплект который заменяет все, что касается стеклоподъемника.
Цена на комплект стеклоподъемников, основанный на цепи составляет порядка 100$ за один комплект (на две двери) производителя Spal DeLUXE. Считает самым ходовым, доступным и качественным набором. Легко устанавливается на любой автомобиль и имеет универсальное крепление, но минус состоит в том, что механическая часть штатного стеклоподъемника должна быть полностью исправной.
Производители Convoy и Tiger имеют такую же структуру, как и стеклоподъемники Spal, цена комплекта на две двери составляет 50$. Оба комплекта имеют передачу механической силы на цепи, таким образом, уменьшается нагрузка на весь механизм и увеличивается срок службы.
Набор стеклоподъемников CF-5003 от производителя Challenger рассчитан на 4 стекла, стоимость составляет 100-120$, но минус в том, что основан на передаче силы с помощью троса, через время такой механизм выходит из строя и требует замены троса.
Если брать электро стеклоподъемники с полной заменой механизма, то их стоимость стартует от 150$ и к выше указанным ценам нужно будет добавить от 50$ до 100$, за недостающие комплектующие.
Таким образом, можно понять, что стоимость механизма будет от 50$ до 250$. В любой комплект электро стеклоподъемников должны входить сами механизмы с электро моторами, блок управления, провода, кнопки и разные заглушки.

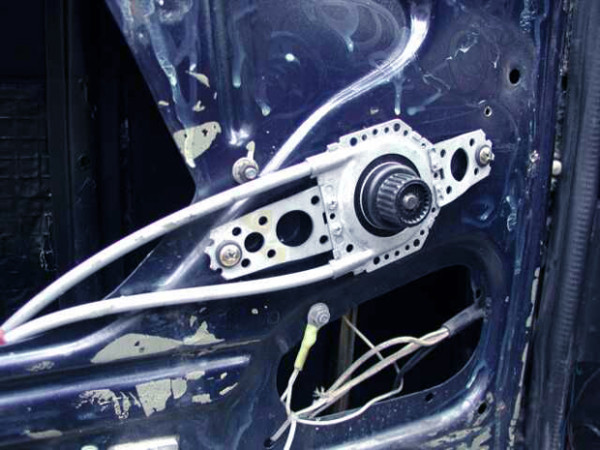

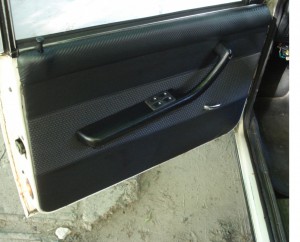

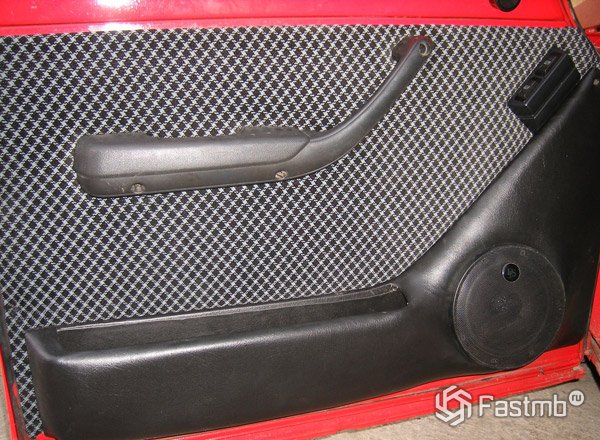

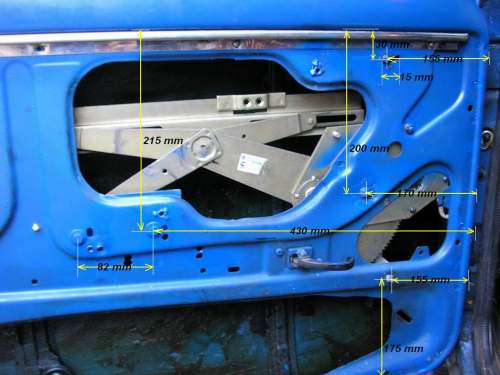

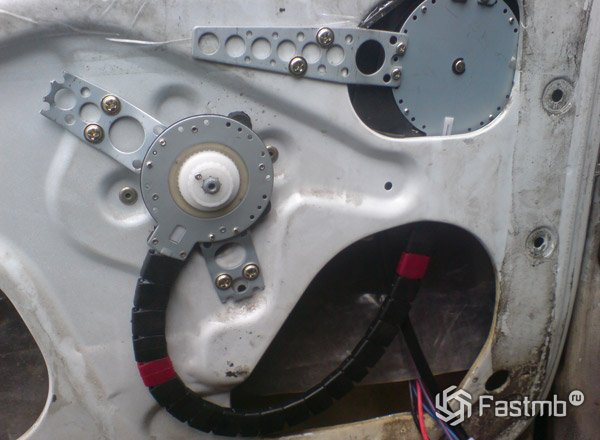

Установка электро стеклоподъемника
Теперь приступим к выбору, в первую очередь нам надо решить будем ли мы доставлять электронный механизм, то есть, собранному рабочему штатному комплекту, который уже установлен на наш автомобиль, будет добавлен механизм, вместо вас будет крутить ручку стеклоподъемника, или же полноценный механизм, где будем заменено все, что касается стеклоподъемника. Рассмотрим более подробно оба вида. На ремнях или тросах, часто используют стеклоподъемники для установки в отечественные автомобили, они имеют универсальное крепление и эластическую форму, которая позволяет выгнуть в нужном положении, не нарушив принципа работы.
Для начала снимаем обшивку дверей и штатную ручку подъема стеклоподъемника, далее определяемся, в каком месте у нас будут стоять кнопки, кто-то ставит возле ручника, кто-то на обшивке двери. Не стоит забывать, если вы ставите на дверях, то на водительской двери должен стоять полный комплект всех кнопок электро стеклоподъемников. Если же в районе рычага переключения коробки передач, то там достаточно всего четыре кнопки поставить, часто так ставят те, кто не желает, что бы пассажиры на заднем сиденье открывали сами окна. И так, мы решили, где будут кнопки, устанавливаем их.
Далее отключаем аккумулятор, так как нам придется работать с электронной частью автомобиля. Теперь ставим блок управления стеклоподъемниками, обычно его ставят под панелью управления, к нему и подключают питание. От него ведем провода к кнопкам управления, от кнопок управления теперь под обшивкой ведем к стеклоподъемникам и в таком порядке проводим ко всем дверям, где будут установлены наши механизмы. Проводим таким способом, чтоб провода не касались движущихся механизмов стеклоподъемника, так как со временем могут перетереть, и произойдет короткое замыкание, далее проводим и берем питание, советуют от общей сети на прикуривателе, так как там всегда есть питание.
Не забываем о ночной подсветке, поэтому нужно еще подключить кнопки к кнопке подсветки, для этого протянем дополнительные провода от кнопок стеклоподъемников кнопке габаритов. Приступаем к установке самих стеклоподъемников. Если выбран первый вид, где только дополняют штатные механизмы то крепление простое, всего на пару шурупов к раме дверей. Главное что бы прикреплено было твердо и не шевелилось.
Обильно смажьте все движущиеся механизмы, проверьте работоспособность электро стеклоподъемников с подсветкой и без, несколько раз попробуйте опустить и поднять стекло, убедитесь, что механизм нечего не трет и не мешает его работе. Собираем обшивку дверей, и ставим заглушки на место штатных ручек. Поставив все по своим местам, снова пробуем на качество работы. При подключении внимательно смотрите плюс и минус проводов, так как стеклоподъемник потом может работать не правильно.
Проблемы проявятся, при установке обшивки, так как механизм будет не на штатных местах, а выступать, старайтесь крепить в тех местах, где есть пространство между обшивкой и металлической частью двери.

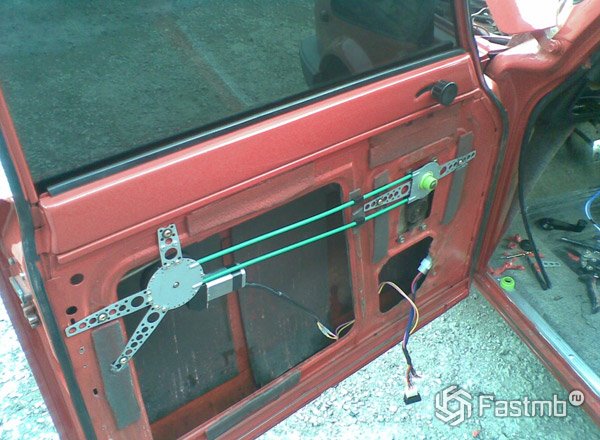

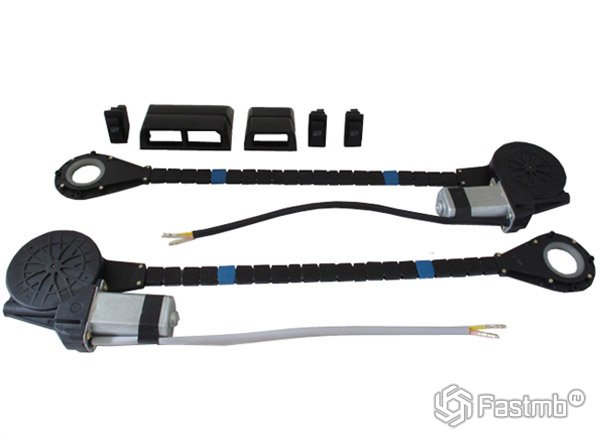

С первым видом стеклоподъемников на тросах и ремнях мы разобрались, теперь разберем установку второго вида. В отличии от тех, которые на ремнях и ставятся как дополнение, механизм на шестеренках полностью заменяет штатные подъемники. Доводим процесс установки до момента съема штатных стеклоподъемников. Теперь стопорим стекло в положении, когда оно полностью закрыто и снимаем штатные механизмы. Вытягивать старый механизм с картера двери не так просто, поэтому не спешите, чтоб стекло по случайности не упало и не разбилось.
После этого ставим электро стеклоподъемник, опускаем его, в положение открыто, и приспускаем стекло на рамку. Закручиваем болты рамки стекла и механизма подъемника. Такой механизм ставиться из внутри двери и крепится на штатные отверстия для крепежа. Плюсом такого механизма является большой строк эксплуатации, и нет никаких механизмов трения, сила подъема передается за счет шестеренок и напрямую. При выборе такого механизма не покупайте с пластиковыми передаточными механизмами.
Поначалу оно будет работать отлично и бесшумно, но через время даст о себе знать. Далее закрываем обшивку и пробуем работу механизма. Зачастую на одну дверь с полной проводкой занимает полдня. Поэтому рассчитывать установку за час не стоит.
Стоит учесть, что электро стеклоподъемники не дешевые и бросаться на первый попавшийся не стоит, посмотрите есть ли заводские механизмы в продаже, ведь они будут намного лучше работать, чем универсальные или другого производителя под ваш автомобиль.
Видео об установке электро стеклоподъемника:
Стеклоподъемник служит для опускания и поднимания стекла в дверце автомобиля. Изначально для этой цели применялись механические устройства, прозванные в народе «веслами» и «мясорубками». На сегодняшний день их вытесняют электрические стеклоподъемники с электрическим приводом, а ручные применяются, как правило, на самых дешевых автомобилях в минимальных комплектациях.
Помимо того, что электростеклоподъемники удобны в эксплуатации сами по себе, у автовладельца есть возможность их усовершенствовать, чтобы застраховаться от собственной забывчивости. Речь идет о том, чтобы установить доводчики стеклоподъемников, которые автоматически закрывают все окна при постановке машины на сигнализацию.
Устройство стеклоподъемника с электрическим приводом
Устанавливаются электрические стеклоподъемники внутри дверей либо в специальных подрамниках, либо крепятся непосредственно к корпусу. В общих чертах устройство стеклоподъемника выглядит следующим образом. Они состоят из следующих основных частей:
- привода;
- подъемного механизма;
- блока управления.
Привод объединяет в себе электродвигатель, червячную и зубчатую передачи. Все компоненты объединены в общий блок. Задача привода состоит в том, чтобы передавать подъемному механизму усилие для подъема или опускания стекла. Благодаря червячной передаче исключается возможность несанкционированного опускания оконного стекла. Вращение в червячном механизме может передаваться только от червяка к колесу, если приложить усилие в обратном направлении, механизм заблокируется.

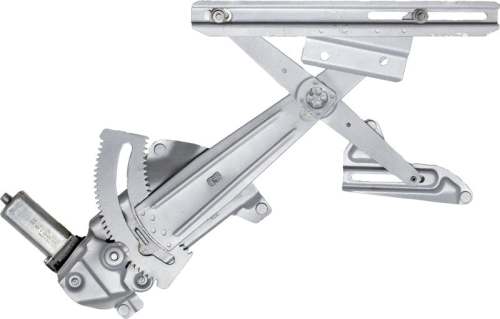

Разновидности подъемников
Подъемный механизм – это исполнительное устройство, его задача – поднимать и опускать стекло. Конструктивно подъемники отличаются между собой, существуют следующие виды:
- реечный;
Каждый из них имеет свои преимущества и недостатки.
Тросовый
Главное достоинство, выгодно отличающее тросовый стеклоподъемник – высокая ремонтопригодность
. Запчасти можно найти практически в любом магазине, а ремонт вполне можно выполнить своими руками. Это преимущество нивелирует недостатки механизма, а именно износ троса, его вытягивание, невысокая прочность пластиковых направляющих головок и подверженность электромотора перегреву.

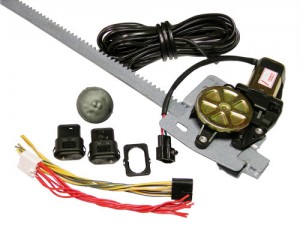

Реечный
Реечные стеклоподъемники отличаются большей долговечностью.
Принцип их работы заключается в том, вращательное движение, передаваемое от электромотора шестерням, превращается в линейное движение реек. Такие стеклоподъемники, помимо надежности, обладают более высокой скоростью, чем тросовые, а шума при этом издают меньше.
Однако реечные стеклоподъемники не лишены недостатков. Основной заключается в том, что шестерням нужна смазка, в противном случае они быстро стираются, и перестают нормально работать. Второй недостаток присущ тем устройствам, производители которых сэкономили на металле, и сделали шестерни пластмассовыми. Этот материал сильно уступает в прочности алюминию, что весьма существенно сказывается на сроке службы. Наконец, реечные стеклоподъемники требуют больше свободного места внутри дверцы автомобиля.
Рычажный
Рычажный механизм сочетает в себе высокую надежность и небольшие размеры.
Электродвигатель в таком механизме вращает шестерню, которая передает вращение одному или двум рычагам. Рычаги перемещают пластину, которая держит стекло. Принцип работы порождает основной недостаток такого устройства, который заключается в неравномерной скорости движения стекла: чем выше оно находится, тем ниже скорость.
Само стекло независимо от того, какие виды стеклоподъемников применяются на автомобилях, перемещается по направляющим. В рамках дверей эту роль исполняют желоба, а внутри – специальные рельсы.
Что такое импульсные стеклоподъемники?
Существует два вида электрических стеклоподъемников: импульсные и неимпульсные. Импульсные стеклоподъемники могут работать как в импульсном, так и в обычном режиме. Обычный режим подразумевает, что электрический стеклоподъемник работает только тогда, когда нажата клавиша управления. В импульсном режиме достаточно одного короткого нажатия, чтобы полностью опустить или поднять стекло.
Как правило, импульсные стеклоподъемники оснащают пятипозиционными клавишами управления, которые от нейтрального положения имеют две позиции вверх и две вниз. При перемещении клавиши в первую позицию стеклоподъемник работает в обычном режиме, и стекло опустится или поднимется ровно настолько, насколько хочет водитель. Во второй позиции подается управляющий импульс на полное открытие или закрытие окна.
Второе название, которое получили автоматические стеклоподъемники в народе, секвентальные. Данный термин применен неверно, поскольку «секвентальный» означает «последовательный» (от английского sequence). Всем известны , в которых переключение происходит последовательно. Что должен представлять собой секвентальный стеклоподъемник, остается загадкой. Скорее всего, кому-то просто очень понравилось слово.
Установка электрических стеклоподъемников своими руками
Вопросом самостоятельной установки задаются, как правило, владельцы отечественных автомобилей. В интернете есть немало пособий, как установить электрические стеклоподъемники на ВАЗ-2107, ВАЗ-2110, ВАЗ-2114 и другие модели.
В магазинах продаются стеклоподъемники для конкретных автомобилей, например, ВАЗ-2110 или ВАЗ-2114, либо универсальные, которые можно установить практически в любую машину (например, ВАЗ-2107). Отличие между ними в том, что для того, чтобы установить специализированный механизм, необходимо полностью демонтировать старый механический, а универсальный объединяется с имеющимся.
Поскольку для ВАЗ-2107 нет специальных стеклоподъемников, единственный способ автоматизировать процесс открывания и закрывания окон – поставить универсальные электрические стеклоподъемники. Для этого демонтируются ручки-«весла», внутри каждой двери устанавливается электромотор, который посредством шестерен приводит в действие родной механический стеклоподъемник.
