Ваз 2108 регулировка карбюратора. Регулировка и проверка карбюратора

ВАЗ-2108 Солекс может проводиться самостоятельно автомобилистами. После успешной установки карбюратора на двигатель нужно провести настройку под силовой агрегат для гарантированно стабильной работы устройства. Несмотря на то что изначально возникают многочисленные сомнения относительно того, как правильно проводить процедуру по настройке, можно успешно справиться с поставленной задачей.

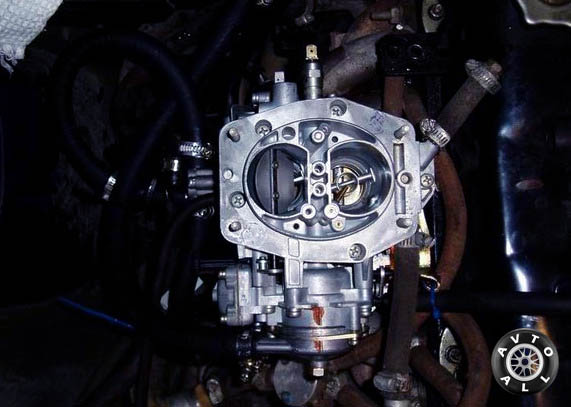

Владельцы ВАЗ 2108 рано или поздно обязательно столкнутся с необходимостью регулировки карбюратора

Определение уровня в поплавковых камерах

В каждом случае настройка начинается с выставления подходящего уровня в поплавковых камерах. С завода настраивается далеко не всё, поэтому нужно самостоятельно позаботиться о выполнении поставленной задачи.

Автомобилист должен правильно выставлять уровень бензина:

На первом этапе рекомендуется и позволить ему поработать. Чаще всего требуется около пяти минут. В это время разрешается аккуратно погазовать, ведь в противном случае лишнее усилие приведёт к стрельбе в карбюратор или выхлопную трубу.
После того как мотор начал работать, рекомендуется аккуратно заглушить его.

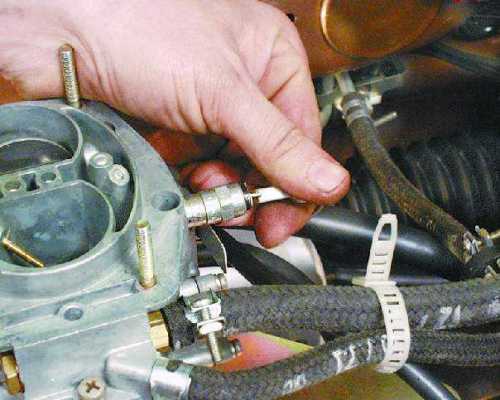

Следующий этап - аккуратное снятие топливоподводящего шланга. Нужно действовать осторожно, так как из конструкции может брызнуть бензин. Если не выполнить этой задачи, правильных показаний не удастся достичь. Только если успешно снять крышку карбюратора, топливо польётся под давлением в камеру. В противном случае никаких изменений не будет зафиксировано и потребуется помощь специалистов.

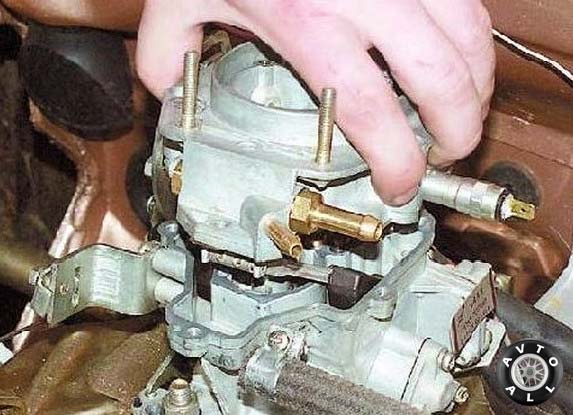

Следующая задача - откручивание 5 винтов, с помощью которых присоединяется крышка карбюратора. Теперь можно снять трос подсоса.

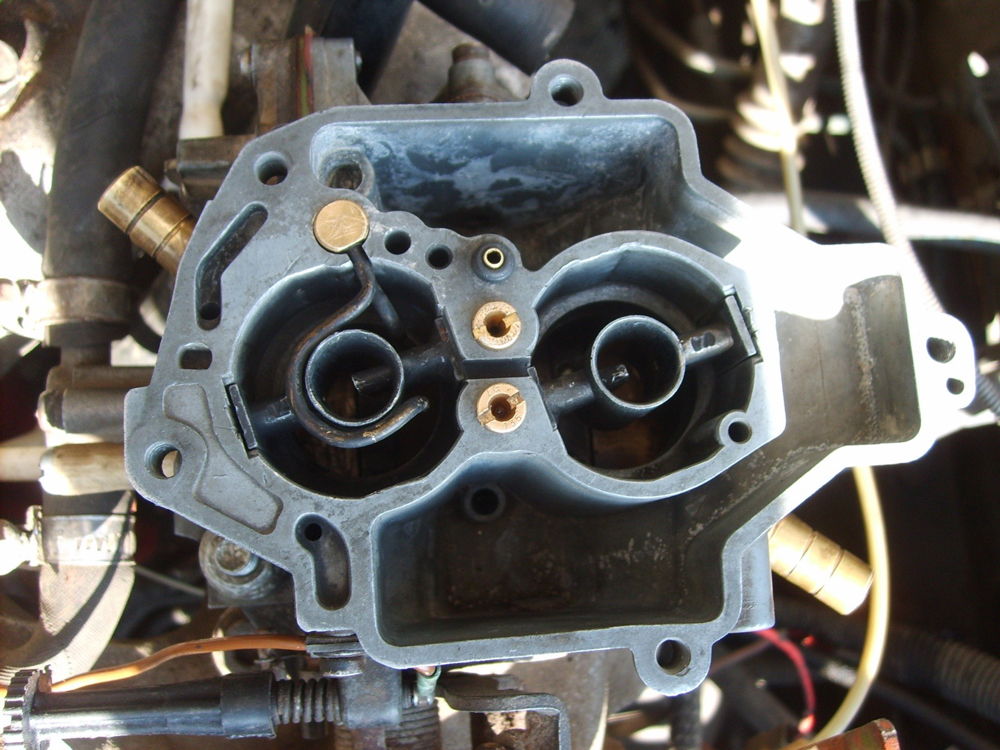

Крышку карбюратора разрешается снять. Её нужно держать в горизонтальном положении. От правильности выполнения этих действий во многом зависит, удастся ли сохранить поплавки целостными и рабочими.
Расстояние рекомендуется замерить. Для правильных измерений используют штангенциркуль. Если же он отсутствует, рекомендуется линейка. Расстояние должно составлять от 23 до 25 миллиметров в обеих камерах. В любом случае показатели в используемых камерах будут незначительно отличаться друг от друга, ведь коллектор располагается не горизонтально. Для того чтобы оценить правильность показателя, рекомендуется узнать среднее значение. Если отклонения зафиксированы, язычок аккуратно подгибается в нужную сторону, после чего бензин частично выливается. Только после того, как все показатели соответствуют установленным нормам, разрешается собрать камеру в обратной последовательности.
Завершающий этап проверки - заведение двигателя. В это время важно посмотреть в камеры карбюратора. Для того чтобы всё увидеть, потребуется мощный фонарик. Желательно смотреть как минимум 30 секунд. За это время не должно упасть ни единой капли используемого топлива. Если с диффузоров капает бензин, можно заподозрить перелив. После всего повторно заново замеряется уровень бензина в камере.

Полностью заводить мотор нельзя. При ином раскладе появляется риск перелива на заведённом двигателе. Важно понимать, что регулировка поплавков карбюратора Солекс - это только первый и важный этап настройки двигателя.

Установка холостого хода

После правильного выставления уровня бензина рекомендуется прогреть мотор до рабочей температуры. Затем двигатель глушат и проводят установку холостого хода. Правильно отрегулированный двигатель должен успешно проявлять свои оптимальные функциональные характеристики.

Инструкция:

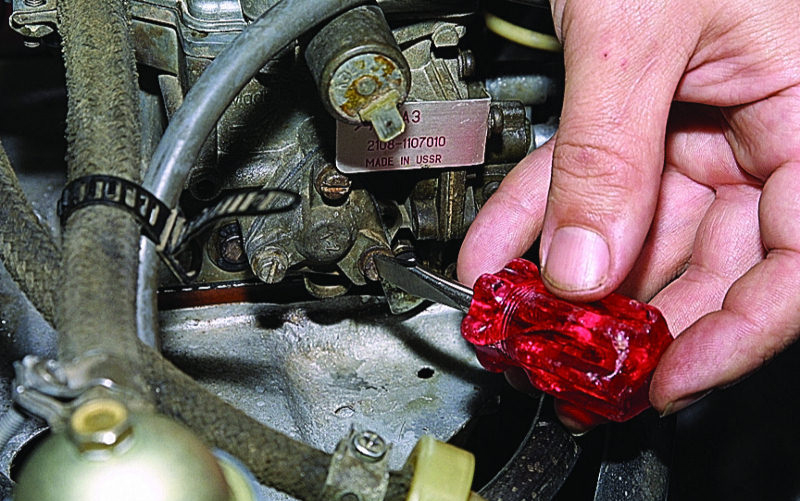

Отвёрткой плоской формы нужно нащупать винт качества смеси, расположенный в подошве карбюратора.
Винт заворачивается до упора по часовой стрелке. Применять силу нельзя. В противном случае резьба окажется сорванной.
От достигнутого положения нужно сделать 5–6 оборотов назад.
Мотор нужно завести, после чего устраняется подсос. Винтом устанавливают минимальные обороты с учётом того, что мотор должен стабильно работать. В штуцере должно быть выставлено минимальное разрежение. Оптимальные показатели оборотов - 500–1200. Если показатель вписывается в указанные границы, карбюратор исправлен и настроен, благодаря чему готов к полноценной работе.
Теперь нужно заворачивать винт. Основной показатель достигнутого результата - начало неустойчивой работы мотора. Для стабильного функционирования двигателя придётся сделать 1–1,5 оборота назад. Желательно выполнять подобные действия медленно. Если же торопиться, хороших результатов не удастся достичь.
Винтом нужно выставить обороты на показателе около 850–900. Чаще всего эти характеристики на ВАЗ успешно воспринимаются, позволяя рассчитывать на достойную езду на автомобиле. Если же отмечаются какие-либо отклонения, нужно немного отвернуть винт и гарантировать коррекцию стандартных показателей.
Пункты 5 и 6 повторяются до тех пор, пока не удастся найти оптимальное соотношение для стойкой работы мотора и минимального разрежения в автомобильной трубке.

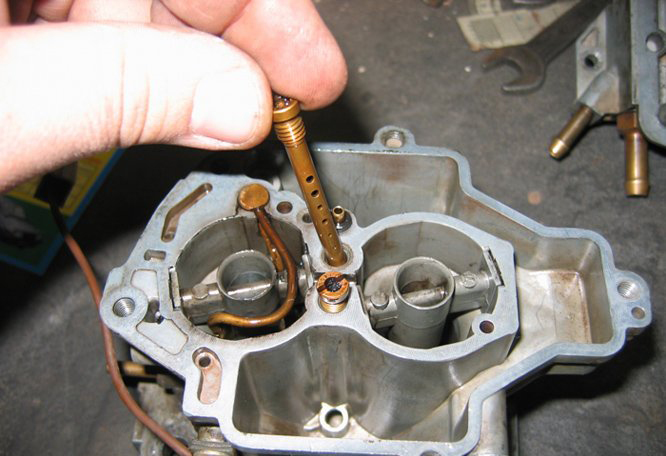

Настройка жиклёров

Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров - обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.

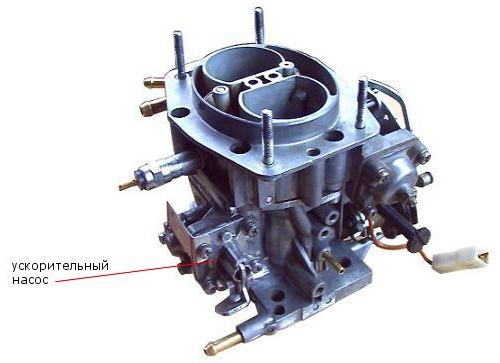

Ускорительный насос

От ускорительного насоса зависит, бензина будет расходоваться при езде на машине. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование - правильное регулирование положение носика. Бензин должен проходить следующий путь:

проём между диффузором и установленной дроссельной заслонкой;
направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли успешно работать.

Переходной режим

Открытие дроссельных заслонок не допускается даже на холостых оборотах мотора. Под ними всегда создаётся значительное разрежение для успешного выхода бензина и запуска двигателя. Резкое открытие приводит к резкому спаду разрежения, но оно оказывается излишне слабым, для того чтобы успешно работала главная система первой камеры. Системы холостого хода и функциональных возможностей ускорительного насоса перестаёт быть достаточно для успешной и стабильной работы карбюратора. Это приводит к провалу. Переходная система требуется для устранения возникающего провала. При нажатии на газ отверстие может перейти в область сильного разрежения, в результате чего расход бензина увеличивается. Это отверстие также может получать топливо через жиклёр.

Перед тем как понять, как отрегулировать переходной режим для успешной езды, рекомендуется разобраться с потенциальными проблемами. Автомобилисты часто жалуются на следующие проблемы:

провал мотора при старте;
затупление двигателя при начале езды автомобиля;
мотор может просто чихать, стрелять и даже глохнуть.

Переходной режим приводит к подобным нарушениям. Для устранения разных неприятностей рекомендуется подобрать самое подходящее расположение носика ускорительного насоса и жиклёра. Двигатель должен получать оптимальный объём качественной смеси. В противном случае он может давиться.

Успешное начало работы двигателя возможно, только если проводятся правильные настройки переходного режима. С самого начала мотор должен набирать свои обороты без задержек и достигать нужного показателя.

Сбитые соотношения показателей приводят к нарушению режима работы двигателя. В этом случае нужно проводить настройку до тех пор, пока ускорение не будет происходить по правильной схеме.

Если несмотря на все проделанные действия отмечаются серьёзные проблемы с набором оборотов и мотор может работать только дёргано, трястись и гудеть, жиклёры первой камеры настроены неправильно.

Самая нудная ситуация - это перебирать жиклёры карбюратора, носик ускорительного насоса. Это проводится до настройки правильного завода автомобиля. Дополнительно автомобилист регулирует холостые обороты, так как жиклёр оказывает влияние на холостой ход.

О чём нужно помнить

Вторая камера не должна как-либо менять свои характеристики при настройке карбюратора. Чаще всего достаточно правильно настроить заводские жиклёры. Для компенсации недостатка жиклёров и первой камеры используют эконостат. В чём заключается его суть? Эконостат позволяет гарантировать полное разрежение, когда дополнительный бензин успешно высасывается. Такая схема требуется на высоких оборотах для улучшения состава топлива. Если хочется совершенных характеристик, требуется установить усовершенствованные жиклёры с подбором по первой схеме.

Автомобилисты должны помнить: регулировка карбюратора ВАЗ-2108 определяет функциональность автомобиля.

Если статья оказалась полезной, напишите нам.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне

Мас Моторс

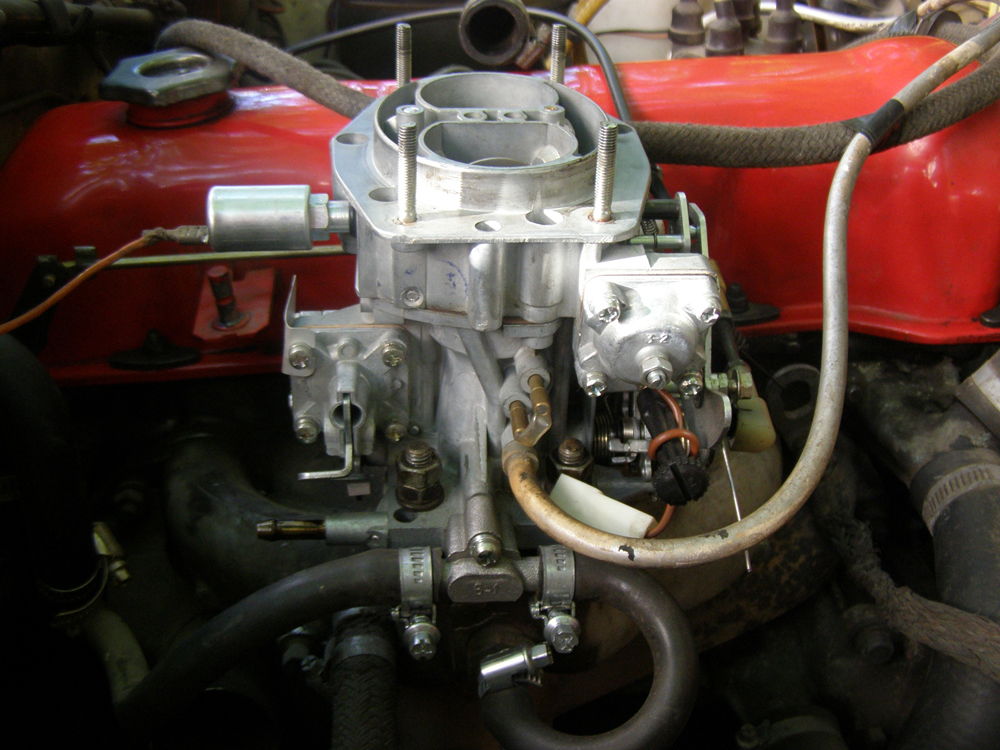

Одним из главных устройств "восьмерки", которое осуществляет дозирование бензина, отвечает за правильное формирование горючей смеси и за ее подачу в строгих дозах в цилиндры мотора, считается карбюратор ВАЗ 2108.

Кратко о ключевых компонентах карбюратора «восьмерки»

Карбюратор «Солекс 1107010», который стоит на Ладе 2108, является эмульсионным устройством с двумя камерами. Он имеет с тросовым приводом (механика). В нижней камере карбюратора располагаются заслонки и поплавковое отделение. Также в ней имеется корпус со специальными диффузорами. В верхней камере предусмотрена крышка, накрывающая корпус, и топливные штуцеры. Эта крышка оснащена шпильками (они крепят воздушный фильтр) и фланцем.

В конструкции «Солекс 1107010» предусмотрено наличие ряда ключевых узлов:

ускорительный насос;
поплавковое устройство;
система управления дросселем;
принудительная система экономайзера холостого хода;
две камеры и их дозирующие механизмы;
пусковое устройство (управляется вручную);
эконостат;
система холостого хода.

Кроме того, в карбюраторе имеется множество других механизмов и отдельных деталей, которые обеспечивают его стабильную работу.

Как функционирует карбюратор «восьмерки»?

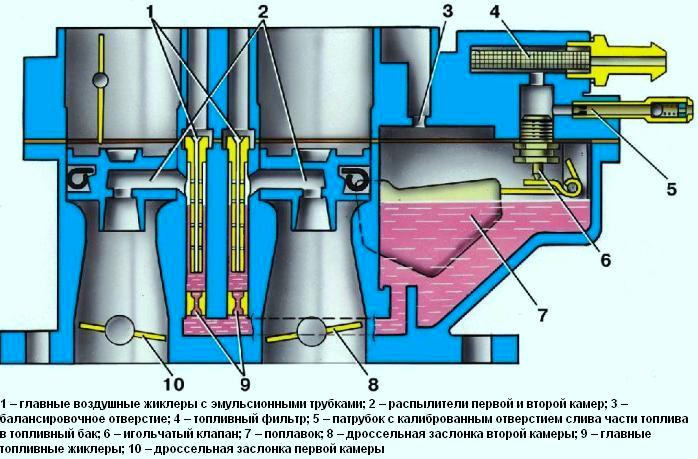

Бензин через клапан и фильтр подается в поплавковое устройство (в камеру с двумя секциями). Требуемый уровень горючего в этом двухсекционном устройстве поддерживает упомянутый клапан (он имеет игольчатую форму). Из описываемой камеры бензин через топливные направляется в эмульсионные колодцы. В них топливо соединяется с воздухом, подаваемым через соответствующие жиклеры. Получившаяся композиция затем отправляется в диффузоры.

При запуске холодного мотора осуществляется обязательное обогащение горючей смеси.

Это становится возможным благодаря пусковому механизму. Водитель управляет им рукояткой «подсоса». Когда он до упора вытягивает ее, совершается поворот по оси воздушной заслонки и ее закрытие. При этом камера слегка (на один миллиметр) приоткрывается. После запуска мотора наблюдается увеличение во величины разрежения, которое направляется в полость пускового механизма.

Его диафрагма за счет полученного разрежения приоткрывает на показатель пускового зазора (около 3,5 миллиметров) воздушную заслонку. Когда водитель утапливает рукоятку «подсоса», отмечается уменьшение пусковых зазоров. Если нажать на педаль газа при вытянутой рукоятке, заслонка второй камеры закрывается, а первой открывается. За счет этой схемы езда на непрогретом двигателе становится более комфортной (так как отсутствуют провалы и рывки машины).

Отбор горючего из эмульсионного отсека (так называемого колодца) осуществляется механизмом холостого хода (ХХ). Бензин подается через жиклеры ХХ и соединяется с воздухом. Эта композиция через специальное отверстие идет под заслонку дроссельного узла. При помощи двух винтов выполняется контроль открытия дросселя на ХХ:

при открытии (частичном) заслонки второй камеры, смесь горючего и воздуха отправляется в нее через отверстие;
если же открывают заслонку первой камеры, горючая композиция проходит через вертикальный зазор.

Особенности функционирования других узлов «Солекс»

Для перекрытия подачи бензина в первую камеру (точнее сказать – в ее переходное приспособление) и в устройство ХХ используется клапан, который носит название электромагнитного. Его стандартное состояние (тогда, когда не подается напряжение) – закрытое. Открытие данного элемента возможно в двух случаях: при оборотах коленвала менее 1900 в минуту; при нажатии на газ. При отключении зажигания, а также тогда, когда машина набирает обороты выше 2100, электромагнитный клапан возвращается в свое обычное (закрытое) состояние.

Большое значение для адекватной работы карбюратора «восьмерки» имеет ускорительный насос диафрагменной конструкции, оснащенный приводом механического вида. Он имеет в своей конструкции два клапана. Один из них находится в распылителе. Под нагрузкой нагнетаемого горючего он открывается, а когда бензин больше не подается, клапан под давлением своей собственной массы закрывается. Благодаря этому клапану отсутствует подсос воздуха, кроме того, бензин не уходит из каналов.

Другой клапан (обратный) размещается непосредственно в канале, который соединяет полость насоса и поплавковое устройство. Если водитель отпускает газ, происходит наполнение камеры горючим, и обратный клапан открывается. Его же закрытие происходит в тот момент, когда топливо начинает нагнетаться.

Кулачок, являющийся частью рассматриваемого нами насоса, при открытии дроссельной заслонки давит на рычаг. Данный рычаг соединяется диафрагмой. За счет этого порция горючего подается в карбюраторные камеры, что позволяет при разгоне транспортного средства качественно обогащать горючую смесь.

При существенном открытии дроссельных заслонок начинает действовать еще один важный механизм – экономайзер. Суть его работы такова: через клапан (он имеет шариковую конструкцию) бензин отбирается из поплавкового устройства. Клапан держится в закрытом состоянии, пока разрежение удерживает диафрагму в коллекторе. При открытии заслонок отмечается снижение разрежения. Важным является то, что горючее для обогащения устремляется в эмульсионный отсек через экономайзер, обходя стороной главный жиклер.

Коротко опишем еще несколько систем интересующего нас карбюратора:

Впускной коллектор (ВК). Данный механизм посредством стойких к термическому воздействию прокладок и шпилек присоединяется к мотору. Изготовлен коллектор из сплава на основе алюминия методом литья. Задача ВК состоит в том, чтобы передать в цилиндры двигателя автомобиля горючую смесь, сформированную в карбюраторе.
Эконостат. Механизм необходим для дополнительной подачи бензина во вторую камеру из поплавкового устройства (топливо подается через запутанную систему трубок и жиклеры эконостата). Включается эконостат тогда, когда требуется дополнительно обогатить горючую смесь (например, при езде на максимальной мощности).

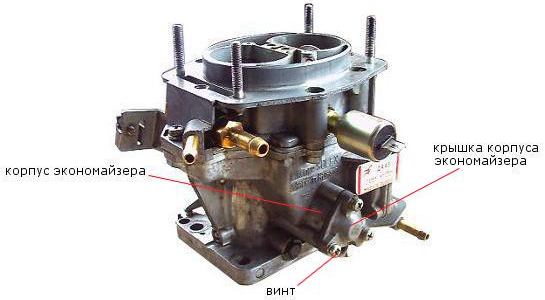

Экономайзер холостого хода (принудительного). Данное устройство включает в свою конструкцию запорный электромагнитный клапан, датчик-винт, блок управления.

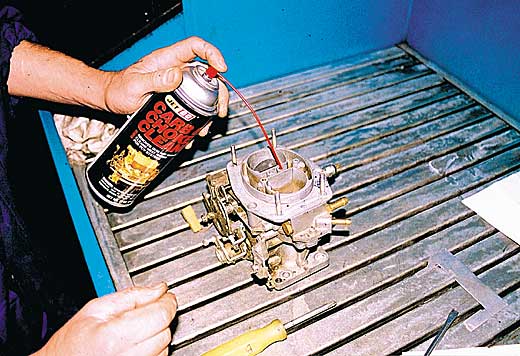

Прочистка карбюратора «восьмерки» без его разборки

Если двигатель вашей «ласточки» начинает троить, «кушает» много бензина, либо вы ощущаете рывки и провалы при езде и запуске мотора, имеет смысл выполнить прочистку карбюратора, так как обычно именно его загрязнение становится причиной всех указанных неприятностей. Прочистка по всем правилам предполагает демонтаж карбюратора и его разборку, что, конечно же, подходит далеко не всем автолюбителям. Для «ленивых» водителей и был придуман другой, более быстрый и вполне эффективный способ прочистки, который предполагает использование специального аэрозоля.

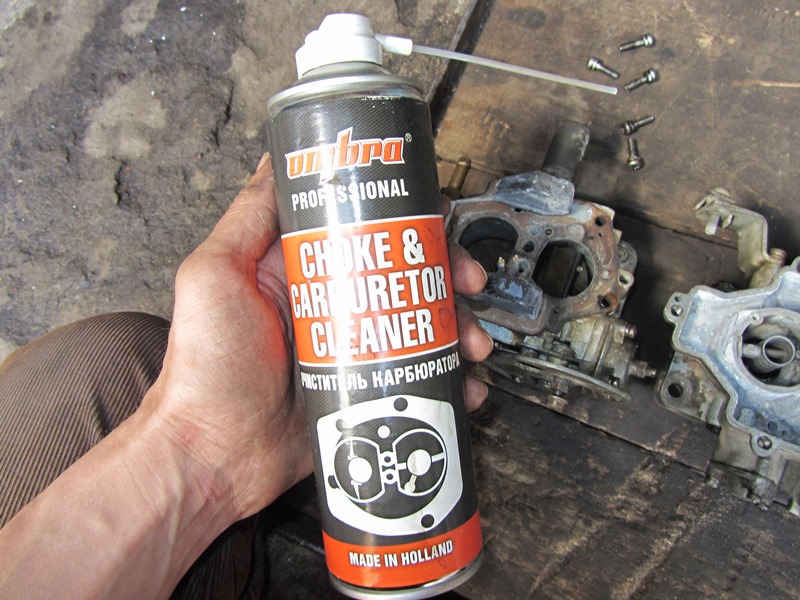

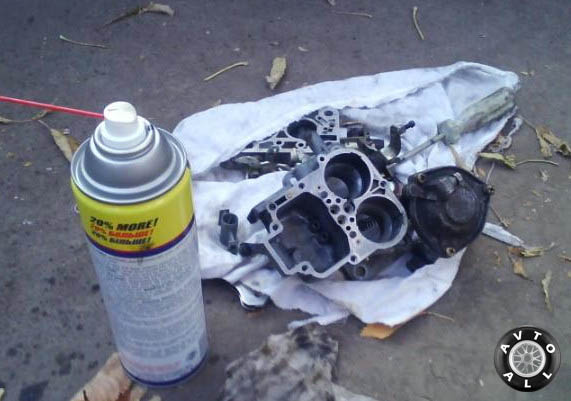

Такие аэрозоли разных производителей (Kleen-Flo, MANNOL, ABRO и др.) содержат особые соединения, которые великолепно справляются с загрязнениями в карбюраторе. Применять их очень просто, необходимо:

демонтировать крышку воздушного фильтра;
вывернуть держатель-заглушку на карбюраторе или электромагнитный клапан;
при помощи трубки-насадки обработать аэрозолем каналы жиклеров, обе камеры, дроссельную и воздушную заслонку и все остальные механизмы;
произвести распыление жидкости из баллончика на внешние части карбюратора.

После нанесения состава желательно передохнуть несколько минут. За это время очиститель сможет размягчить и качественно разъесть все загрязнения. Затем следует запустить мотор ВАЗ 2108, вытянуть на себя рычаг «подсоса» и подать очиститель в воздушные каналы и камеры карбюратора. Подобную операцию можно осуществить пару раз. После такой простой очистки вы сами увидите, насколько «бодрее» стала ваша «восьмерка».

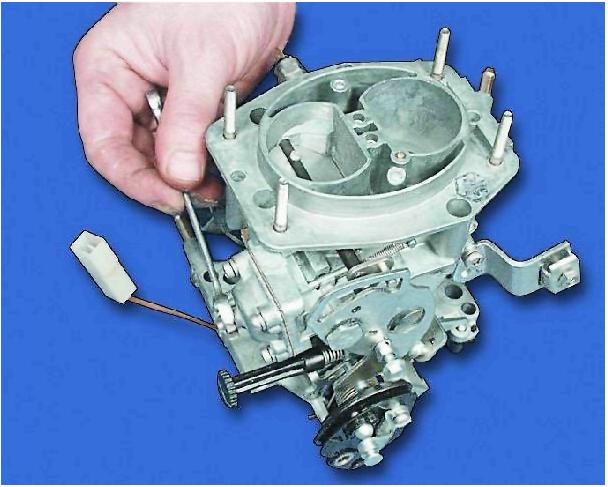

Как самостоятельно разобрать карбюратор?

В тех случаях, когда применение аэрозоля не дало ожидаемого результата, необходимо произвести разборку карбюратора, чтобы иметь возможность обследовать его механизмы и выполнить их замену в случае потребности. Мы очень коротко опишем основные этапы такой разборки.

Сначала необходимо снять электромагнитный клапан и вынуть из него жиклер (топливный), а затем:

снять крышку карбюратора, вывернув винты, коими она крепится;
выдавить ось поплавков (обычно используют проволоку либо очень тонкую отвертку) и демонтировать поплавки;
убрать из-под крышки прокладку и после этого вывернуть клапан игольчатого типа;
снять крышку пускового механизма, на котором находится диафрагма, и демонтировать последнюю.

Теперь можно снимать пробку топливного фильтра, рукоятку привода заслонки, ускорительный насос, экономайзер. Все эти механизмы можно разбирать и дальше, отсоединяя от них все составляющие элементы (пружины, винты и т.д.). На последних этапах разборки вынимаем топливные жиклеры, эмульсионные трубки и регулировочные винты.

Регулярная эксплуатация карбюратора в совокупности со стабильным функционированием в штатном режиме других систем, узлов и агрегатов силовой установки сводит на нет необходимость чистки (мойки) его наружных поверхностей. В то же время утечка и, как следствие, попадание на поверхность карбюратора специальных технических жидкостей (которые смешиваются с пылью) приводит к образованию сильных загрязнений. Образование таких загрязнений значительно ограничивает подвижность деталей и снижает функциональность карбюратора, а, значит, и двигателя. Именно поэтому, настройка карбюратора «ВАЗ 2108» должна начинаться с удаления загрязнений с внешних поверхностей агрегата.

Следующим этапом процесса регулировки карбюратора «восьмерки» является очистка (промывка) его внутренних элементов.

Внимание! Категорически не рекомендуется в процессе внутренней очистки карбюратора применять ветошь и волосяные кисти, поскольку оставленные ими мельчайшие частицы (волоски, волокна ткани и т.п.) способны засорить технологические отверстия карбюратора (каналы, жиклеры) и нарушить работоспособность всего агрегата.

Первоочередным мероприятием данной настройки является проверка натяжения троса. Чрезмерное натяжение, равно как и его провисание, препятствует полному закрытию заслонки. Процесс регулировки натяжения заключается в следующем:

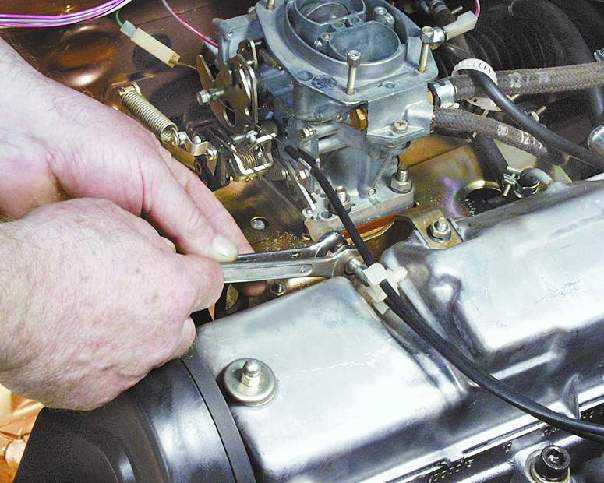

При помощи гаечного ключа (№13) зажимаем гайку наконечника, расположенную на оболочке троса (поз.1). Одновременно ослабляем на несколько оборотов контргайку (поз.2).
Устанавливаем необходимое расстояние между карбюратором и гайкой наконечника, соблюдая при этом следующее условие: при не нажатой педали акселератора заслонка должна находиться в положении «закрыто», а при нажатой – «открыто».
При соблюдении данного условия фиксируем контргайку.
Регулировка завершена.

1.1.2 Воздушная заслонка

Перед проведением регулировочных мероприятий проверяем величину свободного хода тяги. Для этого демонтируем крышку воздушного фильтра и проверяем , которая при утопленной рукояти привода должна находиться в положении «открыто». Если фактическое положение заслонки не соответствует требованию, выполняем следующие мероприятия:

Ослабляем болт крепления тяги к рычагу.
Открываем заслонку посредством проворачивания рычага, после чего «утапливаем» рукоять привода.
При помощи пассатижей вытягиваем трос из оболочки и зажимаем болт крепления.

Вытягиванием рукояти привода проверяем степень закрытия заслонки.
Если заслонка закрывается не полностью, повторно отворачиваем болт крепления и слегка сдвигаем «рубашку» троса.
Подобным образом выполняем регулировку до момента достижения необходимого результата – полного закрытия заслонки.

Внимание! Оболочка троса привода в любом положении не должна соприкасаться с рычагом
1.1.3 Настройка пускового устройства
Начальный этап данного мероприятия предусматривает снятие карбюратора с автомобиля, однако существует и способ, позволяющий отрегулировать пусковое устройство без демонтажа всего агрегата. Для этого необходимо наличие тахометра. Выглядит данный процесс следующим образом:

Снимаем .
Рукоять привода воздушной заслонки полностью вытягиваем.
Запускаем двигатель.
Посредством отвертки приоткрываем заслонку примерно на треть.
Гаечным ключом (№7) вращаем винт регулировки «количества» топлива до момента достижения частоты вращения двигателя в диапазоне 3200-3400 об/мин. Затем отпускаем заслонку.
Ослабляем контргайку, одновременно уменьшая количество оборотов до 2800-3000 в минуту.
Достигнув указанного выше значения, фиксируем гайку и устанавливаем воздушный фильтр на штатное место.
Настройка завершена.

1.1.4 Регулировка режима «холостого хода»
Корректность обеспечивается хорошим предварительным прогревом силового агрегата и функционированием (в ходе регулировки) автомобильных потребителей электрического тока (обогрев заднего стекла, вентилятор, автомагнитола, фары и т.д.). После этого выполняем следующие манипуляции:
Винтом регулировки «качества» топливной смеси доводим число оборотов коленчатого вала до максимума.
Винтом регулировки «количества» уменьшаем число оборотов до уровня, превышающего оптимальный для режима «холостого хода» на 50-100.
После этого винтом «качества» смеси снижаем количество оборотов коленчатого вала в минуту до установленной нормы.

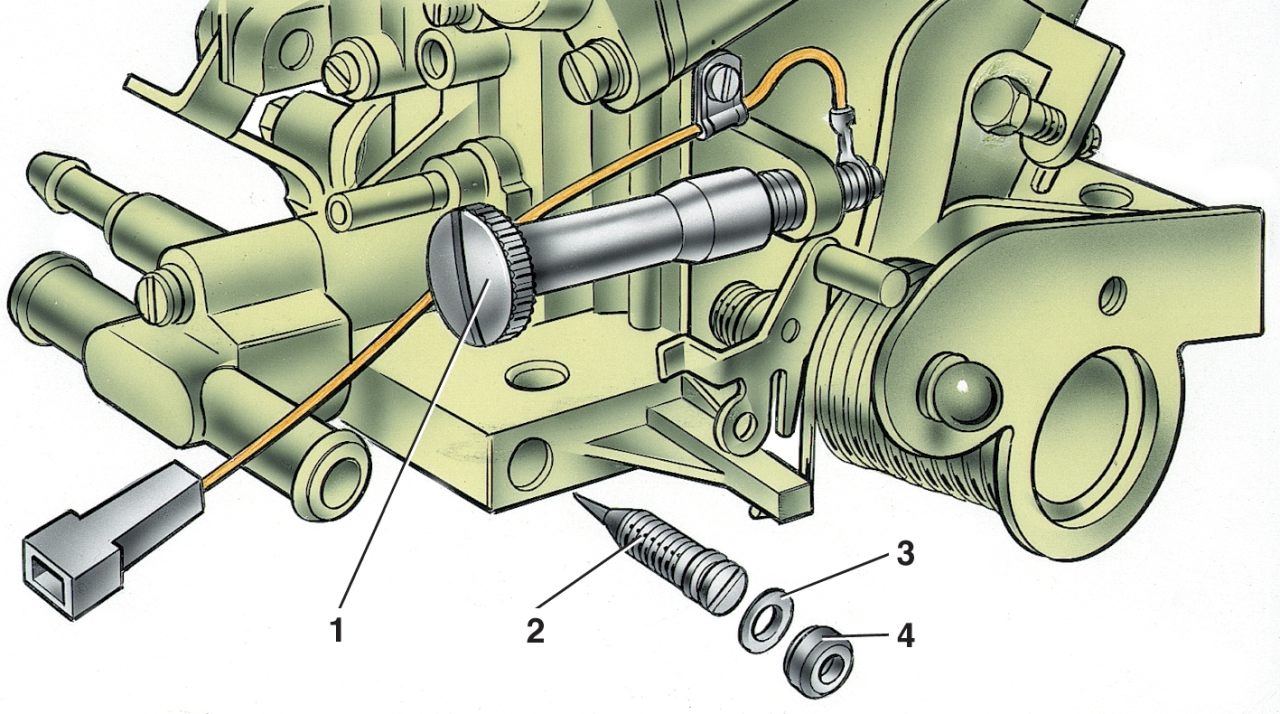

Винты регулировки системы холостого хода карбюратора 21053-1107010: 1 - регулировочный винт количества смеси; 2 - регулировочный винт качества (состава) смеси; 3 - уплотнительное кольцо; 4 - заглушка регулировочного винта
В заключение предлагаем несколько теоретических выкладок, способных помочь, как в процессе настройки карбюратора «ВАЗ 2108», так и в ходе его эксплуатации. Функциональное предназначение карбюратора «восьмерки» заключается не только в точной дозировке топлива и воздуха, но и в приготовлении качественной рабочей смеси. Основными приборами контроля и дозировки выступают жиклеры, эффективность работы которых, в свою очередь, определяется от геометрических характеристик: длины пропускного отверстия, его диаметра, качества рабочей поверхности и разности давлений между выходом и входом. Автолюбителю необходимо учитывать тот фактор, что площадь сечения жиклера нелинейно связана с его пропускной способностью. Например, увеличение площади сечения на 1/10 вызывает рост пропускной способности на 25%. Этот нюанс способен заинтересовать любителей увеличения мощности и сокращения расхода топлива.

Карбюратор ВАЗ 2108, как и любой другой – это один из основных и значимых узлов двигателя внутреннего сгорания. Он предназначен для создания смеси, которая сгорает в процессе работы двигателя и регулировки её подачи в цилиндры. Кстати, данный карбюратор можно поставить и на .

Состав карбюратора можно разделить на две основные части: верхняя и нижняя. Верхняя состоит из крышки, шпилек и штуцеров, нижняя – из диффузоров, поплавковой камеры и заслонки дросселя. Полный состав устройств и механизмов карбюратора выглядит следующим образом:

поплавковый механизм;
системы дозирования для первичной и вторичной камер;
система перехода для вторичной камеры;
эконостат;
экономайзер;
насос ускорения;
устройство пуска;
система ЭПХХ;
система вентиляции;
механизм управления заслонками дросселя.

Мы рассмотрели устройство карбюратора ВАЗ 2108, этот карбюратор также подойдет и на , теперь перейдем к необходимым процессам в отношении карбюратора при эксплуатации.

Одним из самых главных «врагов» карбюратора является некачественное топливо, которого очень много на автозаправочных станциях России. Использование такого топлива приведет к различного рода сбоям в карбюраторе, а это в свою очередь приведет к значительному уменьшению ресурса эксплуатации карбюратора ВАЗ 2108.

В настоящее время существуют помощники, которые позволяют избежать данной ситуации, например, анализатор газов. Он измеряет уровень различных газов: кислорода, угарного газа и углеводорода. Но его применение не всегда возможно. Кроме того, узнать о концентрации веществ также помогают свечи, а вернее их состояние.

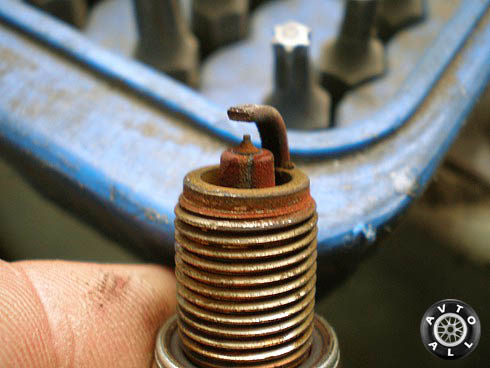

Если на кончике свечи имеется нагар серо-коричневого цвета – это значит, что смесь сделана в правильной пропорции. Нагар черного цвета означает то, что преобладает топливо, а белого – избыток воздуха. Порой помогает и визуальный осмотр карбюратора. Грязь, ржавчина, нагар на поверхности карбюратора – плохой знак.

Чистка и регулировка карбюратора ВАЗ 2108

Для начала стоит отметить, что процесс очистки карбюратора – дело не быстрое и занимает не пять минут, а при возникновении проблем может отнять у Вас целый день. Перед началом этого процесса Вам желательно изучить инструкцию, а также запастись большим количеством тряпок и средством для чистки.

Кроме того, понадобятся: баллончик с воздухом, тара для растворителя, зубочистки, набор инструментов – хотя бы ключи и отвертки. Ассортимент очистителей карбюратора велик, но процент некачественных товаров – тоже. Поэтому необходимо серьезно отнестись к выбору очистителя – спросить у знакомых или посоветоваться с мастерами - «кто, что, чем?». После того как Вы осуществили выбор очистителя и приобрели его, необходимо внимательно изучить инструкцию во избежание лишних проблем.

Итак, снимаем карбюратор. Чистка карбюратора ВАЗ 2108 – это очищение каждой его детали отдельно, поэтому разбираем карбюратор. Основные проблемы бывают по невнимательности: теряются винтики, пружинки, растворитель попадает на резинки и пластмассу и разъедает и т.д. Поэтому соблюдайте банальные меры предосторожности.

Все металлические детали необходимо собрать в одну емкость и залить их очистителем на пару часов. После этого каждую деталь необходимо промыть под струей воды и очистить щеткой, подойдет старая зубная. Кстати, если после очистки карбюратор все равно будет барахлить и регулировка карбюратора ВАЗ 2108 тоже не помогает, то придется заменить устройство.

Один из основных элементов, который должен быть обязательно подвержен чистке – это сетчатый фильтр. Чтобы достать его нужно открутить пробку фильтра топлива. Её необходимо промыть в бензине, после чего продуть сжатым воздухом.
Лезть в выходные отверстия, которые расположены в карбюраторе клапанах нельзя. Они обеспечивают подачу топливной смеси, поэтому их прочищать можно только с помощью аэрозольного баллончика с воздухом.

После окончания чистки карбюратора, следует сушка, далее сборка, а потом установка карбюратора ВАЗ 2108. После этого необходимо настроить карбюратор – этот шаг желательно доверять только специалистам. Воздушные и топливные фильтры необходимо своевременно менять, чтобы уменьшить загрязнение устройства. Желательно это совмещать вместе с заменой свечей. Кстати этот вопрос также очень важен при , так как во время доработок девятки также надо улучшать карбюратор, или же все-таки перейти на инжектор, это будет более целесообразный вариант.

Установка уровня топлива в поплавковой камере. Необходимый для нормальной работы карбюратора уровень топлива обеспечивается правильной установкой исправных элементов запорного устройства.

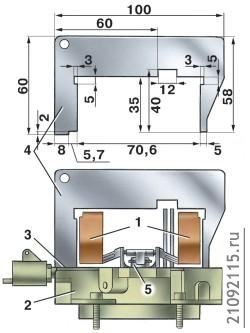

Рис. 2.97. Установка уровня топлива в поплавковой камере карбюратора: 1 – поплавки; 2 – крышка карбюратора; 3 – прокладка; 4 – калибр для проверки положения поплавков; 5 – игольчатый клапан

Правильность установки поплавка 1 () проверьте калибром 4, для чего установите его перпендикулярно крышке 2, которую держите горизонтально поплавками вверх. Между калибром по контуру и поплавками должен быть зазор не более 1 мм.

При необходимости отрегулируйте подгибанием язычка и рычагов поплавка. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

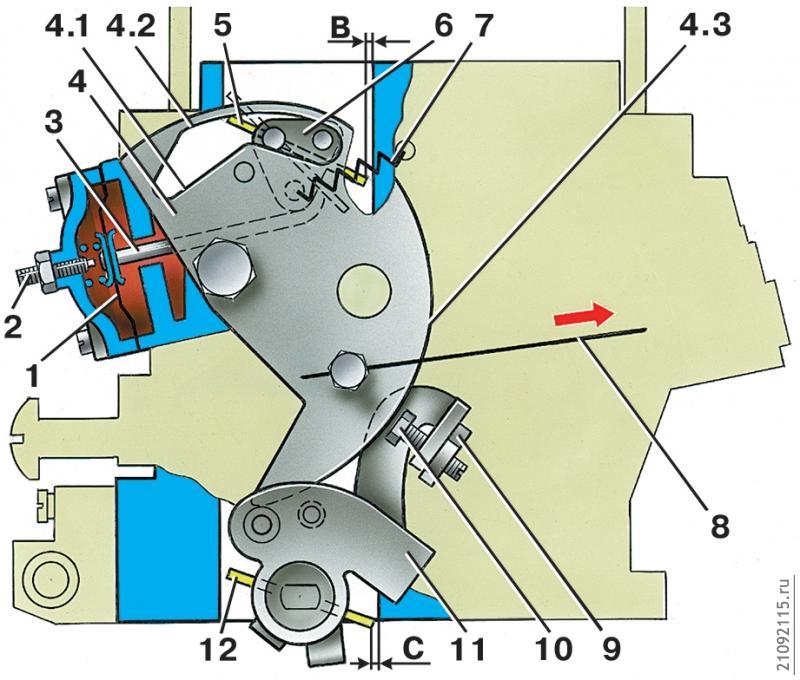

Рис. 2.93. Пусковое устройство карбюратора: 1 – диафрагма; 2 – регулировочный винт; 3 – шток диафрагмы; 4 – рычаг управления воздушной заслонкой; 4.1 – нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 – верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 – кромка рычага 4 для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 – воздушная заслонка; 6 – рычаг воздушной заслонки; 7 – возвратная пружина воздушной заслонки; 8 – тяга рукоятки привода воздушной заслонки; 9 – стопор регулировочного винта; 10 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 – рычаг управления дроссельными заслонками; 12 – дроссельная заслонка первой камеры

Регулировка пускового устройства. При повороте рычага 4 (см. ) управления воздушной заслонкой 5 до отказа против часовой стрелки воздушная заслонка должна быть полностью закрыта под действием пружины 7. Если заслонка не закрыта, устраните причину заедания.

При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открыться на (3±0,2) мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.

Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 0,85 мм (пусковой зазор С). При необходимости отрегулируйте этот зазор винтом 10.

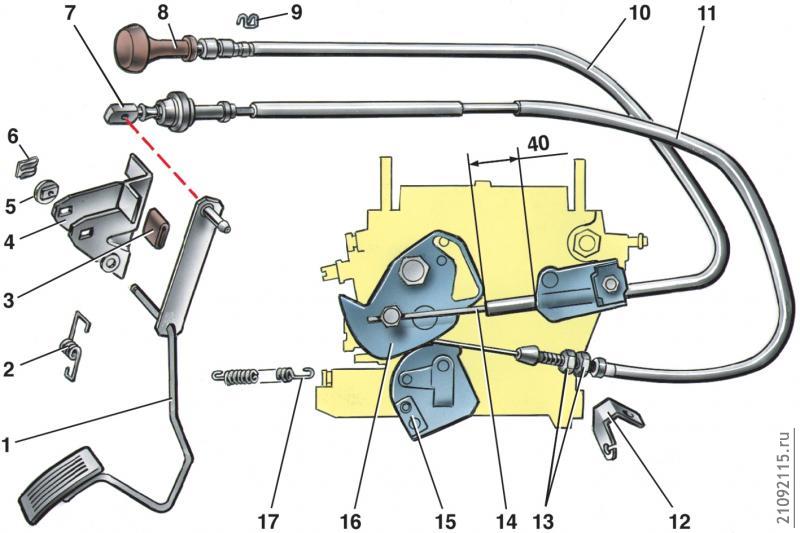

Рис. 2.94. Привод управления карбюратором: 1 – педаль управления дроссельными заслонками; 2, 17 – возвратные пружины; 3 – прокладка упора педали; 4 – кронштейн; 5 – втулка; 6 – стопорная скоба; 7 – наконечник троса; 8 – рукоятка управления воздушной заслонкой; 9 – стопорная пружина; 10 – оболочка тяги; 11 – оболочка троса; 12 – кронштейн регулирующего наконечника; 13 – регулировочные гайки; 14 – тяга привода воздушной заслонки; 15 – сектор управления дроссельными заслонками; 16 – рычаг управления воздушной заслонкой

Регулировка привода карбюратора. При полностью нажатой педали 1 (см. ) управления дроссельными заслонками, дроссельная заслонка первой камеры должна быть полностью открыта и сектор 15 не должен иметь дополнительного хода. При отпущенной педали 1 дроссельная заслонка должна быть полностью закрыта. Если этого нет, отрегулируйте положение педали и дроссельной заслонки регулировочными гайками 13 на переднем наконечнике троса привода.

В приводе воздушной заслонки конец тяги 14 закрепите так, чтобы при вытянутой рукоятке 8 воздушная заслонка была полностью закрыта, а при утопленной - полностью открыта.

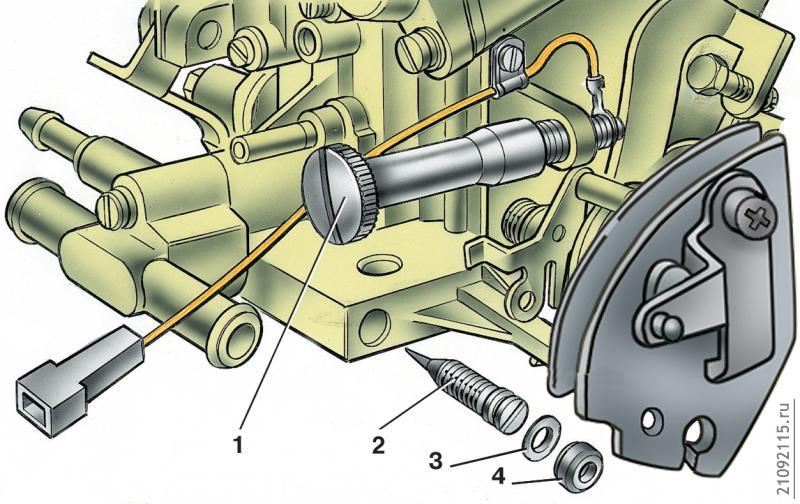

Рис. 2.98. Винты регулировки системы холостого хода: 1 – регулировочный винт количества смеси; 2 – регулировочный винт качества (состава) смеси; 3 – уплотнительное кольцо; 4 – заглушка регулировочного винта

Регулировка холостого хода двигателя. Регулировка обеспечивается регулировочным винтом 2 () качества (состава) смеси и регулировочным винтом 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо штопором вынуть заглушку.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95 °С), с отрегулированными зазорами в механизме газораспределения, с правильно установленным моментом зажигания и при полностью открытой воздушной заслонке.

Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750–800 мин -1 .

Регулировочным винтом 2 качества (состава) смеси добейтесь содержания окиси углерода (СО) в отработавших газах в пределах (1±0,3)% при данном положении винта 1 (содержание СО приводится к 20°С и 101,3 кПа (760 мм рт. ст.).

Винтом 1 восстановите частоту вращения коленчатого вала до 750–800 мин -1 .

При необходимости регулировочным винтом 2 восстановите содержание СО в пределах (1±0,3)%.

По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшении ее - не заглохнуть. В случае остановки двигателя, винтом 1 увеличьте частоту вращения коленчатого вала в пределах 750–800 мин -1 .

Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.

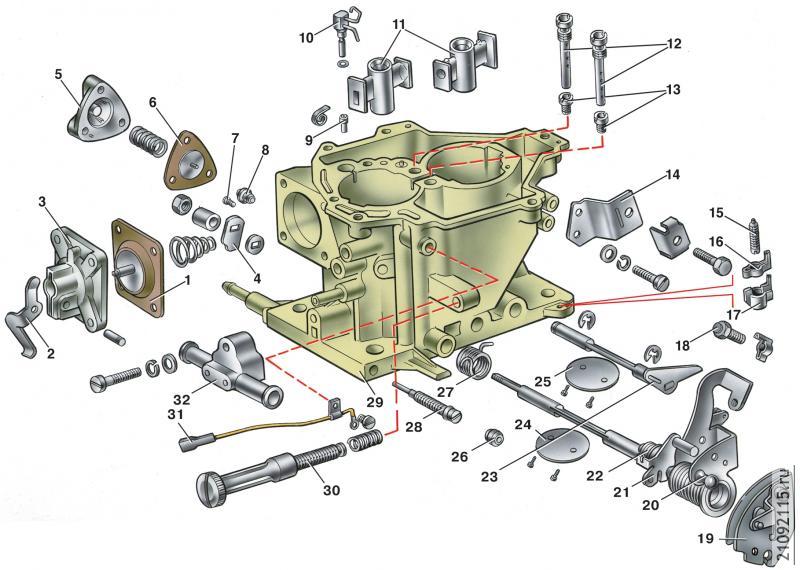

Рис. 2.96. Детали корпуса карбюратора: 1 – диафрагма ускорительного насоса; 2 – рычаг привода ускорительного насоса; 3 – крышка; 4 – кулачок привода ускорительного насоса; 5 – крышка экономайзера мощностных режимов; 6 – диафрагма экономайзера; 7 – топливный жиклер экономайзера; 8 – клапан экономайзера; 9 – обратный клапан ускорительного насоса; 10 – распылители ускорительного насоса с клапаном подачи топлива; 11 – распылители; 12 – главные воздушные жиклеры; 13 – главные топливные жиклеры; 14 – кронштейн крепления оболочки тяги привода воздушной заслонки; 15 – регулировочный винт дроссельной заслонки второй камеры; 16 – стопор регулировочного винта; 17 – колпачок стопора; 18 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 19 – сектор управления дроссельными заслонками; 20 – ось дроссельной заслонки первой камеры с рычагами привода; 21 – рычаг блокировки второй камеры; 22 – пружина рычага блокировки; 23 – ось дроссельной заслонки второй камеры с рычагом; 24 – дроссельная заслонка первой камеры; 25 – дроссельная заслонка второй камеры; 26 – заглушка регулировочного винта качества (состава) смеси; 27 – возвратная пружина рычага привода дроссельной заслонки второй камеры; 28 – регулировочный винт качества (состава) смеси холостого хода; 29 – корпус карбюратора; 30 – регулировочный винт количества смеси холостого хода; 31 – электрический провод конечного выключателя экономайзера принудительного холостого хода; 32 – блок подогрева карбюратора

Проверка работы механизма блокировки второй камеры. Поверните рычаг управления воздушной заслонкой против часовой стрелки до полного закрытия заслонки. Затем поверните рычаг оси 20 (см. ) управления дроссельными заслонками до полного открытия заслонки первой камеры, при этом дроссельная заслонка второй камеры должна оставаться в закрытом положении.

Поверните рычаг управления воздушной заслонкой по часовой стрелке до отказа, а рычаг управления дроссельными заслонками до полного открытия заслонок. Если дроссельная заслонка второй камеры при этом не откроется, устраните неисправность. Причиной может быть заедание рычага 21 блокировки второй камеры или отсоединение пружины 22 рычага блокировки.
