Что ломается в блоке питания компьютера. Ремонт блока питания компьютера

Проблемы нестабильного напряжения в сетях переменного тока – бич отечественных электросетей, который приводит к выходу из строя многих бытовых приборов. К примеру, стационарный компьютер. И в процессе работы, и в состоянии отключения этот аппарат подвергается негативному воздействию скачков напряжения. Все дело в том, что в основном негативное воздействия направлено на блок питания, который даже при выключенном компьютере все равно работает. А, значит, это самое уязвимое место. Поэтому он чаще всего и выходит из строя. И тут у многих обывателей возникает вопрос, что делать: покупать новый или провести ремонт блока питания компьютера своими руками?

Вопрос на самом деле поставлен очень правильно. Все будет зависеть от того, какова сборка компьютера. Если блок питания собран из безыменных деталей (их обычно специалисты называют нонеймовские), то это дешевый вариант, который ремонтировать нет смысла. Легче и дешевле будет выбрать и приобрести новый. Хотя попробовать сделать ремонт компьютерного блока питания можно именно на нем. Даже если у вас ничего не получится, это будет неплохой опыт. Так что стоит повозиться с ним на досуге.

А вот если в вашем компьютере установлен брендовый блок питания, то его замена на новый обойдется в копеечку, поэтому есть смысл разобраться в его комплектации и схеме и провести ремонт самостоятельно.

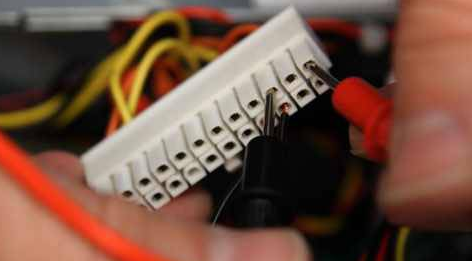

Кстати, есть простой способ проверить работоспособность блока питания. Для этого его необходимо отключить от материнской платы. Просто отсоединяются разъемы проводов, ведущих от блока к плато. Разъемы могут быть 20 или 24 контактные (4 или 6). Чтобы проверить, работает ли блок, необходимо закоротить 14 или 15 контакты между собой (если разъемник двадцатиконтактный) или 16 и 17 (если двадцатичетырех контактный). То есть, соединяются между собой провода зеленого (иногда он серый) цвета и черного. Затем сам блок подключается в сеть через розетку. Если вентилятор куллера заработал, то все в порядке, причина не в нем. Надо искать другие поломки.

Ремонтный процесс

Итак, начнем с оговорки, которая определит первопричину вопроса, как отремонтировать блок питания компьютера? Запомните, что сам блок питания в отличие от компьютера работает под напряжением 220 вольт. Поэтому в его схеме установлены конденсаторы большой емкости. Именно они аккумулируют в себе напряжение, которое может долго храниться.

Ремонт своими руками любого электронного аппарата основан на работе с паяльником. И если у вас практики большой нет, то стоит отказаться от этой затеи. Все-таки компьютерный блок сетевого питания – аппарат ответственный, от которого зависит – будет работать компьютер или нет.

Плюс ко всему придется разбираться со схемой по ходу событий, потому что точной схемы вы вряд ли найдете, даже в Интернете. Принципиальные схемы есть, но это не говорит о том, что в вашем блоке питания она будет точно такой же. Поэтому все придется делать по ходу ремонта.

С чего начать

В первую очередь необходимо снять крышку и прочистить все внутренности от пыли. Толстый слой пыли становится барьером, который препятствует отводу температуры от работающих деталей. Так что это тоже причина отказа работы блока.

Теперь обратите внимание на предохранитель. Обычно здесь установлена деталь на 5 А. Это стеклянная колба, внутри которой проходит тонкая металлическая нить. Если нити нет, то предохранитель сгорел, его надо заменить. Но иногда вроде бы нить присутствует, поэтому стоит предохранитель проверить. Как?

• Надо будет припаять по концам детали медную проволочку диаметром 0,18 мм.
• После чего включить блок в розетку.
• Если вентилятор куллера заработал, то неисправность – предохранитель.
• Выпаивайте его из схемы и устанавливайте новый.

Конденсаторы

Обычно в блоках питания установлены конденсаторы с большой емкостью. Именно в них и аккумулируется напряжение. Поэтому это детали, которые чаще всего выходят из строя (в 80% случаях).

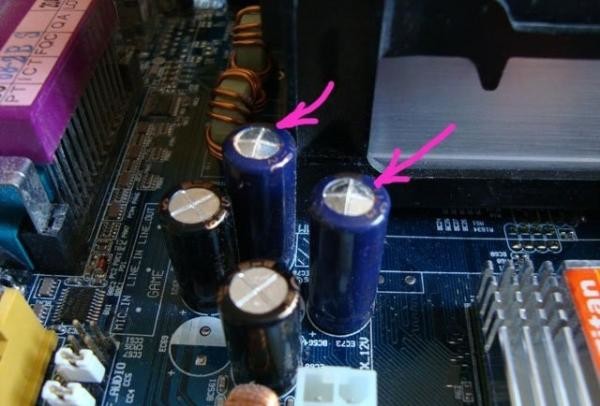

Первое, что должно броситься в глаза, это вздутие и подтеки электролита. Если это все есть в наличии, то это стопроцентно, что конденсатор не работает.

Внимание! Плохая работа вентилятора становится причиной вздутия конденсаторов. Все дело в том, что вентилятор должен охлаждать конденсаторы, которые подвергаются нагреву за счет аккумулирования напряжения в них. Поэтому специалисты рекомендуют периодически проводить смаку подшипников вентилятора и чистку всего куллера.

Но иногда видимых дефектов у конденсаторов не наблюдается, поэтому стоит проверить их мультиметром на предмет проверки сопротивления. Если сопротивление большое (по сравнению с номиналом), то это говорит о том, что произошел разрыв между внутренней обкладкой и выводом. Специалисты называют эту ситуацию – конденсатор в обрыве.

Есть в схеме блока питания и электролитические конденсаторы. Они также могут вспухнуть, но менять их на новые нет смысла, потому что необходимо сначала найти причину их вздутия, а затем проводить замену. Обычно причина – это выход из строя схемы стабилизации напряжения. Так что пока не разберетесь с ней, менять электролитические конденсаторы нет смысла. Не поможет, все равно вздуются. Но ремонт компьютерных блоков питания этого типа провести может только специалист, своими руками его не осилить. Плюс ко всему потребуются профессиональные измерительные приборы. Так что оптимальный вариант – отнести блок питания в мастерскую. В данном случае выбирать не приходится.

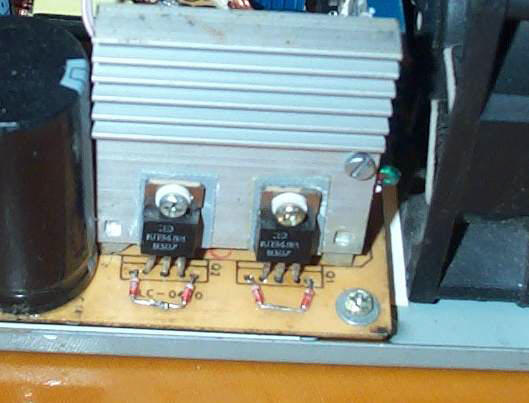

Транзисторы

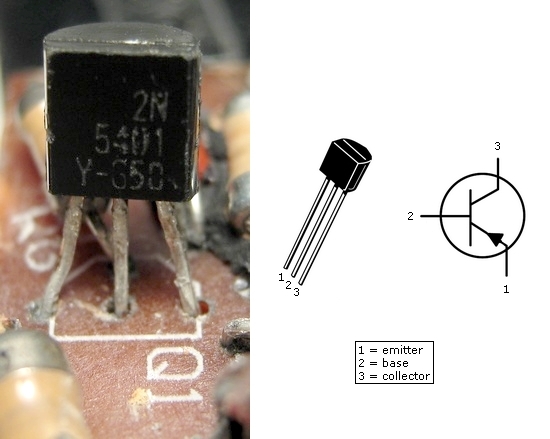

Это еще одна деталь, которая может стать причиной неработоспособности блока питания для ПК. Обратите внимание на конструктивную особенность транзистора. У него три ноги:

1. База.
2. Коллектор.
3. Эмиттер.

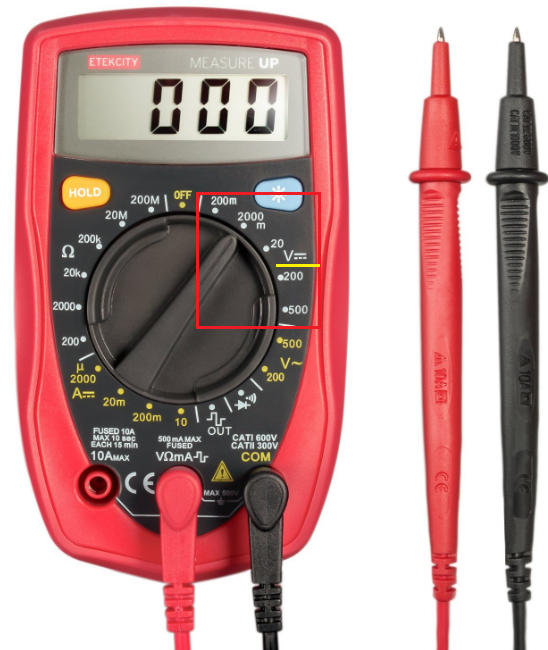

Так вот, чтобы определить – работает ли деталь или нет – необходимо прозвонить ее мультиметром. И вот тут необходимо знать, как прозванивать. Прозвон может быть осуществлен только в двух направлениях:

• База – коллектор.
• База – эмиттер.

Если поменять полярность прозвонки, то ничего у вас не получится. Тот же самое касается и направления между коллектором и эмиттером. Чтобы правильно провести прозвон, необходимо щуп с красным проводом подсоединить к базе транзистора, а черный провод к коллектору или эмиттеру. Если на дисплее высветился показатель в пределах 650-800 мВ, то все нормально, транзистор целый.

Для проверки можно прозвонить коллектор-эмиттер. Здесь сопротивление должно быть бесконечным, дисплей покажет единицу. Если этот переход пробит, то мультиметр издаст характерный сигнал. Но учтите, это необязательно, что другие переходы также не работают.

Что касается диодов, то эти маленькие приборы практически тоже самое, что и транзисторы. То есть, транзистор – это два диода, соединенных последовательно, но катодами в одной точке. Поэтому их прозвон – это практически проверка перехода база-коллектор или база-эмиттер. Показатели сопротивления точно такие же.

Переделка

В чем заключается переделка компьютерного блока питания? То есть, можно ли заменить некоторые его детали, чтобы улучшить работу прибора? Некоторые мастера стараются внести какие-то изменения, и этим сама добиваются лучших результатов. Не будем вдаваться в подробности всех видоизменений, потому что разговор идет о самостоятельном ремонте. А некоторые из них провести своими руками не получится.

Самая простая переделка – это переустановка конденсаторов, которые вмонтированы в шину питания. Они рассчитаны на напряжение 5 В. Так вот, чем больше напряжения выдерживают эти приборы, тем лучше. Хорошо бы на их место установить конденсаторы, рассчитанные на 10 В, но у них большие размеры, так что на плато могут и не поместиться. Поэтому стоит подобрать все-таки конденсатор с большим напряжением, который бы поместился на плато, к примеру, на 6,5 В.

Внимание! Замена конденсатора связана с правильной его установкой на плато. Поэтому обратите внимание на полосу отрицательного вывода. Она широкая вертикальная и светлая. Так вот новый прибор необходимо установить точно в таком же положении, чтобы полоса попала на старое место установки.

Основное требование при ремонте блока питания своими руками — умение работать с паяльником

Заключение по теме

Итак, если все вышедшие из строя детали вами заменены, то блок питания должен заработать. Самый простой вариант это проверить – включить его в розетку. Должен закрутиться вентилятор куллера. Есть и другой более надежный вариант – проверить мультиметром основные разъемы на наличие напряжения. Их величина должна быть 12 и 5 вольт.

Как видите, ремонт блока питания – процесс на самом деле непростой. Хотя если в нем разобраться и несколько раз пройтись по схеме, меняя то один, то другой приборчик, то можно себя уже считать домашним мастером. Но самое главное, как показывает практика, это умение работать с паяльником.

Похожие записи:

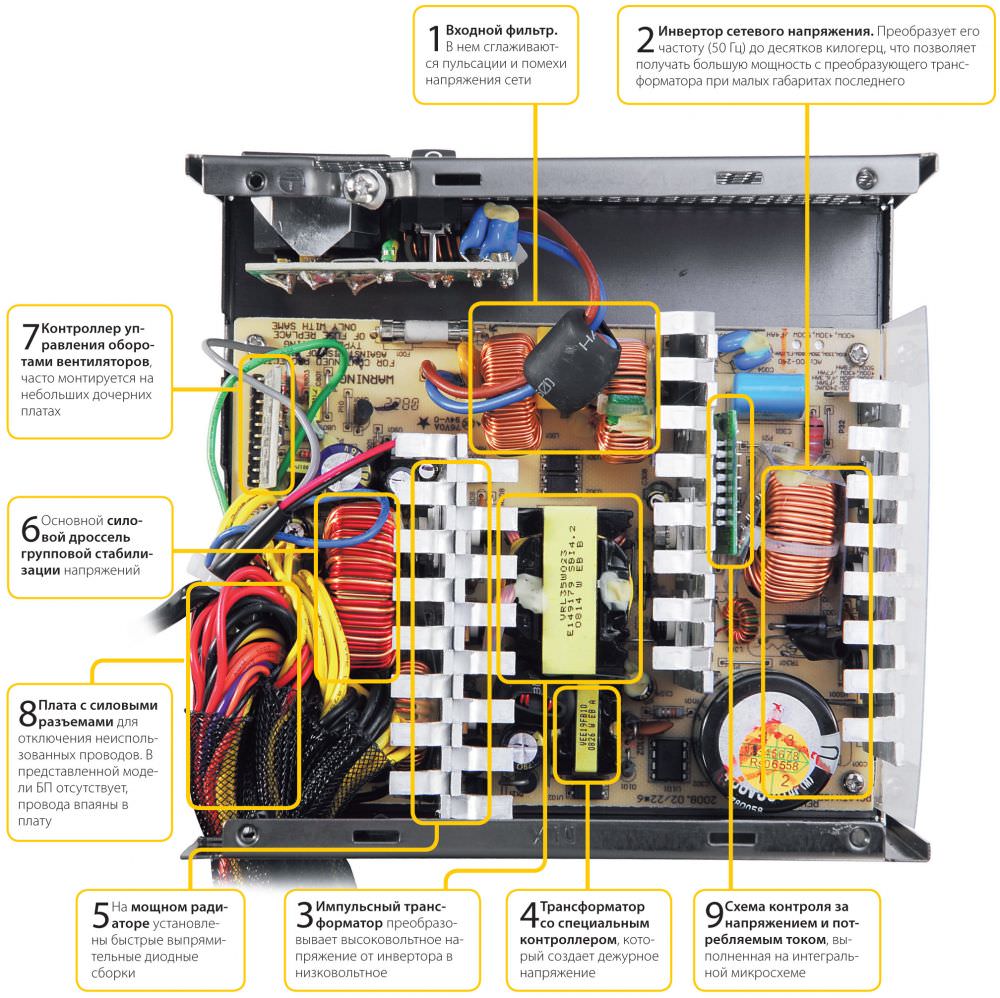

Так как блок питания есть неотъемлемой частью ПК, то знать подробнее про него будет интересно каждому человеку связанным с электроникой и не только. От качества БП напрямую зависит работа ПК в целом.

И так, полагаю, что надо начать с самого простого, для каких целей предназначен блок питания:
- формирование напряжения питания компонентов ПК: +3,3 +5 +12 Вольт (дополнительно -12В и -5В);
- гальваническая развязка между 220 и ПК (чтобы не бился током, и не было утечек тока при сопряжении компонент).


Простой пример гальванической развязки это трансформатор. Но для питания ПК нужна большая мощность, а соответственно и трансформатор больших размеров (комп был бы очень большим:), и переносили его бы вдвоем из за немалого веса, но нас это миновало:)).
Для построения компактных блоков используется повышенная частота тока питания трансформатора, с ростом частоты для того самого магнитного потока в трансформаторе нужно меньшее сечение магнитопровода и меньше витков. Создавать легкие и компактные БП позволяет завышенная в 1000 и больше раз частота питающего напряжения трансформатора.
Основной принцип работы БП заключается в следующем, преобразование переменного сетевого напряжения (50 Гц) в пер. напряжение высокой частоты прямоугольной формы (был бы осциллограф показал бы на примере), которое с помощью трансформатора понижается, дальше выпрямляется и фильтруется.

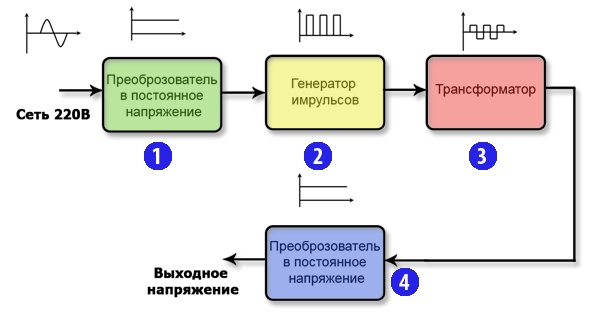

Блок-хема импульсного БП.

1. Блок
Преобразовывает переменные 220В в постоянные.
Состав такого блока: диодный мост для выпрямления переменного напряжения + фильтр для сглаживания пульсаций выпрямленного напряжения. А также должен быть (в дешевых БП на них экономят не впаивая, но я сразу рекомендую при переделке или ремонте их ставить) фильтр напряжения сети от пульсаций импульсного генератора, а также термисторы сглаживают скачок тока при включении.

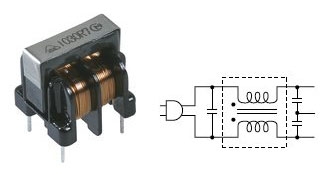

На картинке фильтр, на схеме обозначен пунктиром, его мы встретим почти в любой схеме БП (но не всегда на плате:)).
2. Блок
Этот блок генерирует импульсы определенной частоты, которыми питается первичная обмотка трансформатора. Частота генерирующих импульсов у различных фирм производителей БП находится, где то в 30-200кГц пределах.
3. Блок
На трансформатор положены такие функции:
- гальваническая развязка;
- понижение напряжения на вторичных обмотках до необходимого уровня.
4. Блок
Этот блок преобразует напряжение, полученное от блока 3, в постоянное. Он состоит из выпрямляющих напряжение диодов и фильтра пульсаций. Состав фильтра: дроссель и группа конденсаторов. Часто для экономии конденсаторы ставят малой емкости, а дроссели малой индуктивности.

Импульсный генератор подробнее.

Схема ВЧ преобразователя состоит с мощных транзисторов, которые работают в режиме ключа и импульсного трансформатора.

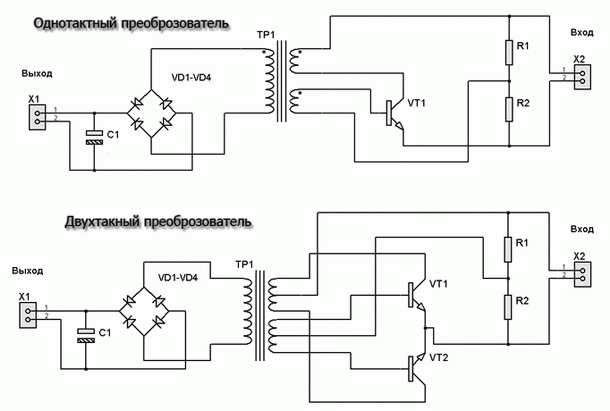

БП может собой представлять однотактный и двухтактный преобразователь:
- однотактный: открывается и закрывается один транзистор;
- двухтактный: поочередно открываются и закрываются два транзистора.
Смотрим рисунок.



Элементы схемы:
R1 - сопротивление, задающее смещение на ключах. Необходимое для более стабильного запуска процесса колебаний в преобразователе.
R2 – сопротивление, ограничивающее ток базы на транзисторах, необходимо для защиты транзисторов от выхода из строя.
ТР1 - Трансформатор имеющий три группы обмоток. Первая формирует выходное напряжение. Вторая служит нагрузкой для транзисторов. Третья формирует управляющее напряжение для транзисторов.
При включении первой схемы транзистор приоткрыт совсем немного, потому, что к базе приложено положительное напряжение через резистор R1. На приоткрытом транзисторе протекает ток, который протекает через II обмотку. Ток создает магнитное поле. Магнитное поле создает напряжение в остальных обмотках. На III обмотке создается положительное напряжение, которое открывает транзистор еще больше. Процесс до тех пор происходит, пока транзистор не попадет в режим насыщения. Режим насыщения характеризуется тем, что при увеличении приложенного управляющего тока к транзистору, неизменным остается выходной ток.
Только при изменении магнитного поля генерируется напряжение на обмотках, при отсутствии изменений на транзисторе так же исчезнет и ЭДС в обмотках II и III. Когда напряжение на обмотке III пропадет, тогда и уменьшится открытие транзистора, а следовательно уменьшиться выходной ток транзистора и магнитное поле, что приведет к появлению напряжения противоположной полярности. Отрицательное напряжение на III обмотке еще больше закроет транзистор. Процесс длится пока магнитное поле не исчезнет полностью. Когда поле исчезнет, исчезнет отрицательное напряжение и процесс пойдет по кругу снова.
Двухтактный преобразователь работает так же, но так как в нем два транзистора, работающих поочередно, то такое применение повышает КПД преобразователя и улучшает его характеристики. В основном применяют двухтактные, но если надо малая мощность и габариты, а также простота, то однотактные.
Рассмотренные выше преобразователи есть законченными устройствами, но их применение усложняется разбросом различных параметров таких как: загруженности выхода, напряжения питания, и температуры преобразователя.

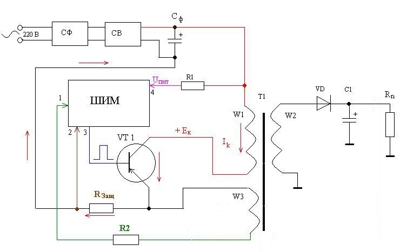

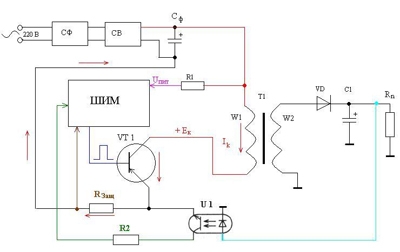

Управление ключами ШИМ контролером (494).

Преобразователь состоит из трансформатора Т1 и транзистора VT1. Сетевое напряжение через сетевой фильтр (СФ) подается на сетевой выпрямитель (СВ) диодный мост, фильтруется конденсатором Сф и через обмотку W1 подается на коллектор транзистора VT1. При подаче на базу транзистора импульса прямоугольной формы, он открывается и через него течет ток Iк который нарастает. Этот же ток протекающий и через первичную обмотку трансформатора Т1, приводит к тому, что увеличивается магнитный поток в сердечнике трансформатора, и наводится ЭДС самоиндукции во вторичной обмотке W2. В итоге на диоде VD появиться положительное напряжение. Увеличивая длительность импульса на базе транзистора VT1, будет увеличиваться напряжение во вторичной цепи, а если уменьшать длительность, то напряжение будет уменьшаться. Изменяя длительность импульса на базе транзистора, мы меняем выходное напряжения на W1 обмотке Т1, и осуществляем стабилизацию выходных напряжений блока питания. Нужна схема формирования импульсов запуска и управления их длительностью (широтой). Такой схемой используется ШИМ (широтно – импульсная модуляция) контроллер. ШИМ контроллер состоит из:
- задающего импульсного генератора (определяющего частоту работы преобразователя);
- схемы контроля;
- логической схемы, которая и управляет длительностью импульса;
- схемы защиты.
Это тема другой статьи.
Чтобы стабилизировать выходные напряжения БП, схема ШИМ контроллера «должна знать» величину выходных напряжений. Для этого используется цепь обратной связи (или цепь слежения), выполненная на оптопаре U1 и резисторе R2. Увеличение напряжения во вторичной цепи трансформатора Т1 приведет к увеличению интенсивности излучения светодиода, а следовательно уменьшению сопротивления перехода фототранзистора (входящих в состав оптопары U1). Это приводит на резисторе R2 включенном последовательно фототранзистору к увеличению падения напряжения, и уменьшению напряжения на выводе 1 ШИМки. Уменьшение напряжения заставляет логическую схему, составляющую ШИМ, увеличивать длительность импульса, пока напряжение на 1-м выводе не будет соответствовать заданным параметрам. Процесс обратный, когда напряжение уменьшается.
Есть две реализации цепей обратной связи:
- «непосредственная» на схеме выше, обратная связь снимается непосредственно с вторичного выпрямителя;
- «косвенная» снимается непосредственно с дополнительной обмотки W3 (смотрите рисунок ниже);
Изменение напряжения на вторичной обмотке приведет к изменению его на обмотке W3, которое через R2 передается на 1 вывод ШИМки.

Ниже приведена реальная схема БП.

1. Блок
Выпрямляет и фильтрует переменное напряжение, а также здесь находится фильтр от помех которые создает сам БП.
2. Блок
Этот блок формирует +5VSB (дежурное напряжение), а также питает контролер ШИМ.
3. Блок
На третий блок (ШИМ - контролер 494) положены такие функции:
- управление транзисторными ключами;
- стабилизация выходных напряжений;
- защита от короткого замыкания.
4. Блок
В состав этого блока входят два трансформатора, и две группы транзисторных ключей.
Первый трансформатор формирует напряжение управления для выходных транзисторов.
1 группа транзисторов усиливает генерируемый сигнал TL494 и передает его первому трансформатору.
2 группа транзисторов нагружена на основной трансформатор, на котором формируются основные напряжения питания.
5. Блок
В состав этого блока входят диоды Шоттки для выпрямления выходного напряжения трансформатора, а также фильтр низких частот. В состав ФНЧ входят электролитические конденсаторы больших емкостей (зависит от производителя БП) и дросселей, а также резисторов для разрядки этих конденсаторов при выключенном БП.

Немного о дежурке.

Различиями между блоками стандарта АТХ от БП стандарта АТ в том, что БП АТХ стандарта имеют источник дежурного напряжения питания. На 9 контакте (20 контактного, фиолетовый провод) разъема вырабатывается напряжение +5VSB которое идет на мат плату для питания схемы управления БП. Эта схема осуществляет формирования сигнала «PS-ON» (14 контакт разъема, зеленый провод).



В данной схеме преобразователь работает на частоте, определяемой в основном параметрами трансформатора Т3 и номиналами элементов в базовой цепи ключевого транзистора Q5 - емкостью конденсатора С28 и сопротивлением резистора начального смещения R48 . Положительная обратная связь на базу транзистора Q5 поступает с вспомогательной обмотки трансформатора Т2 через элементы С28 и R51. Отрицательное напряжение с этой же обмотки после выпрямителя на элементах D29 и С27, в случае если оно превышает напряжение стабилизации стабилитрона ZD1 (в данном случае 16 В) также подается на базу Q5, запрещая работу преобразователя. Таким способом выполняется контроль за уровнем выходного напряжения. Напряжение питания с сетевого выпрямителя на преобразователь поступает через токоограничительный резистор R45, который при его выходе из строя можно заменить предохранителем на ток 500 мА, либо исключить совсем. В схеме на рис.1 резистор R56 номиналом 0.5 Ом, включенный в эмиттер транзистора Q5 является датчиком тока, при превышении тока транзистора Q5 выше допустимого напряжение с него через резистор R54 поступает на базу транзистора Q9 типа 2SC945 открывая его, и тем самым запрещая работу Q5. Подобным образом осуществляется дополнительная защита Q5 и первичной обмотки Т3. Цепочка R47C29 служит для защиты транзистора Q5 от выбросов напряжения. В качестве ключевого транзистора Q5 в указанной модели БП применяются транзисторы KSC5027.
был на аналогичных элементах (дежурка).

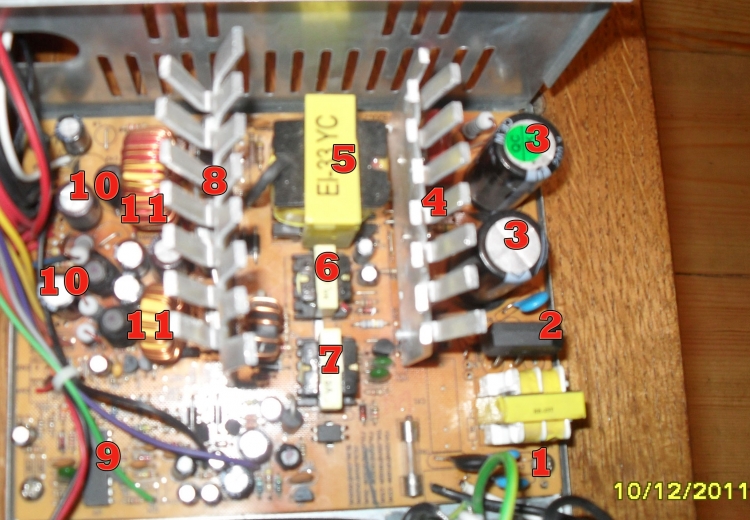

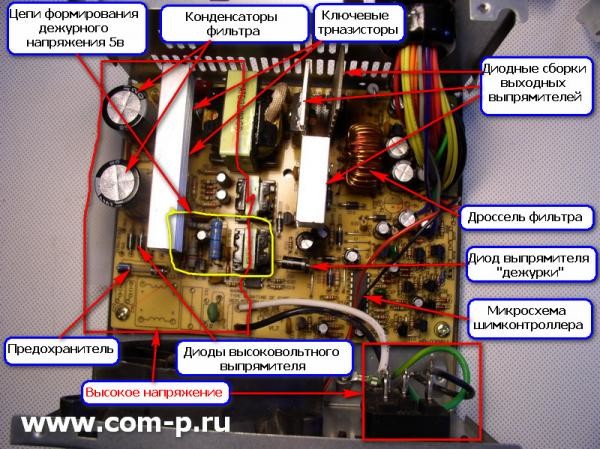

А теперь рассмотрим БП вживую.

1. Элементы фильтра сети от помех генерируемых БП.
2. Диодный мост, выпрямляющий переменные 220В.
3. Емкости фильтра сетевого напряжения.
4. Радиатор для выходных транзисторов преобразователя, а также транзистора преобразователя дежурки.
5. Основной трансформатор: развязка с сетью и формирование всех напряжений.
6. Трансформатор для формирования управляющего напряжения выходных транзисторов.
7. Трансформатор преобразователя, формирующий дежурное напряжение.
8. Радиатор для диодов Шоттки.
9. Микросхема ШИМ – контролера.
10. Фильтры выходных напряжений (электролитические конденсаторы).
11. Дроссели фильтра выходных напряжений.

На этом пока остановлюсь. Всем спасибо за столь долгое внимание.
Надеюсь хоть кому то принес пользу:) Жду комментариев и предложений по дополнению.
Продолжение будет...

Самостоятельное выполнение ремонта компьютерного блока питания — дело достаточно сложное. Взявшись за это, следует чётко понимать, какой из компонентов требует ремонта. Также, следует понимать, что если прибор находится на гарантии, то после какого-либо вмешательства гарантийный талон сразу же сгорает.

Если же пользователь имеет небольшие навыки работы с электроприбором и уверен, что не совершит ошибки, тогда смело можно браться за подобную работу. Следует помнить об осторожности работы с электроприбором.

Схема компьютерного БП

Для создания гальванической развязки, требуется с большим количеством обмотки. Исходя из этого, компьютер требует весьма большой мощности и естественно, что подобный трансформатор для ПК должен быть габаритным и с немалым весом.

Но из-за частоты тока, который требуется для создания магнитного поля, требуется намного меньшее количество витков на трансформаторе. Благодаря этому, при использовании преобразователя, создаются небольшие и лёгкие блоки питания.

Блок питания — на первый взгляд довольно непростой прибор, но если случается не особо серьёзная поломка, то его вполне реально отремонтировать самостоятельно.

Ниже представлена стандартная схема БП. Как видно ничего сложного нет, главное выполнять всё поочерёдно, чтобы не было путаницы:

Необходимые инструменты для ремонта

Для того, чтобы приступить к самостоятельному ремонту БП, следует иметь под рукой нужные инструменты.

Прежде надо вооружиться приборами для диагностики компьютера:

• рабочий БП;
• post-карта;
• планка памяти в рабочем состоянии;
• видеокарта совместимого типа;
• процессор;
• мультиметр;

Для самого же выполнения ремонта потребуются ещё:

• и всё для пайки;
• отвёртки;
• компьютер в рабочем состоянии;
• осциллограф;
• пинцет;
• изолента;
• пассатижи;

Естественно, что для совершенного ремонта этого не так много, но и этого для домашнего ремонта достаточно.

Пошаговая инструкция

Итак, вооружившись всеми необходимыми инструментами, можно приступать к ремонту:

1. Прежде всего , надо отключить системный блок от сети и дать ему немного остыть.
2. Поочерёдно откручиваются все 4 винта, которые фиксируют заднюю часть компьютера.
3. Такая же операция проводится для боковых поверхностей. Эта работа выполняется аккуратно, дабы не задеть провода блока. Если есть винты, которые спрятаны под наклейками их также надо отвинтить.
4. После того, как будет снят полностью корпус , БП надо будет продуть (можно воспользоваться пылесосом). Влажной тряпкой протирать ничего не нужно.
5. Следующим этапом будет внимательное рассмотрение и обнаружение причины неполадки.

В некоторых случаях, БП выходит из строя из-за микросхемы. Поэтому, следует тщательно осмотреть её детали. Особое внимание надо уделить предохранителю, и конденсатору.

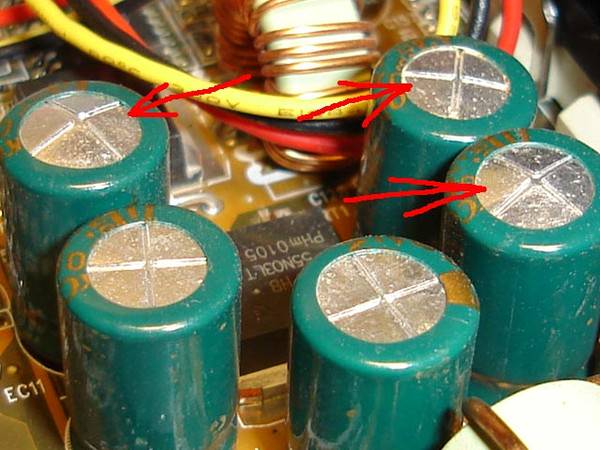

Зачастую, причиной поломки блока питания является вздутие конденсаторов, которые ломаются из-за плохой работы кулера. Вся эта ситуация легко диагностируется в домашних условиях. Достаточно лишь внимательно рассмотреть верхнюю часть конденсатора.

вздутые конденсаторы

Выпуклая крышечка является показателем слома. В идеальном состоянии, конденсатор — это ровный цилиндр плоскими стенками.

Для устранения этой поломки понадобится:

1. Извлечь сломанный конденсатор.
2. На его место устанавливается аналогичная сломанному новая исправная деталь.
3. Кулер снимается , чистится его лопасти от пыли и других частиц.

Чтобы не подвергать компьютер перегреву, его следует регулярно продувать.

Для того, чтобы проверить предохранитель ещё одним способом, его не обязательно выпаивать, а наоборот присоединить медную жилу к контактам. В случае, если БП начнёт работать, тогда достаточно просто припаять предохранитель, возможно, он просто отходил от контактов.

Для проверки работоспособности предохранителя, достаточно лишь включить блок питания. В случае, если он сгорает во второй раз, тогда надо искать причину поломки в других деталях.

Следующий вариант поломки может зависеть от варистора. Он используется для того, чтобы пропускать ток и выравнивать его. Признаком его неисправности являются следы нагара или чёрные пятна. Если таковы были обнаружены деталь надо заменить на новую.

варистор

Примечание! Варистор – это та деталь компьютера, которая проверяется во включенном состоянии, поэтому надо быть осторожным и внимательным. По аналогичному принципу проверяется каждая отдельная деталь: , резисторы, конденсатор.

Следует отметить, что проверка и замена диодов не слишком простая задача. Для их проверки следует выпаять каждый диод по отдельности или же сразу всю деталь. Заменять их следует аналогичными деталями с заявленным напряжением.

Если после замены транзисторов они снова сгорают, тогда следует искать причину в трансформаторе. Кстати, эту деталь достаточно тяжело найти и купить. В таких ситуациях опытные мастера рекомендуют покупать новый БП. К счастью, подобная поломка случается достаточно редко.

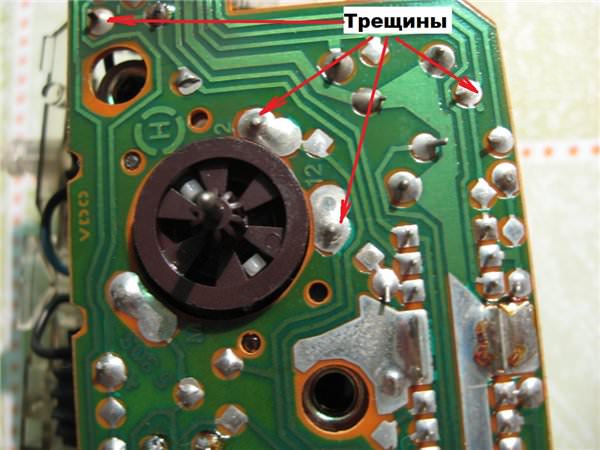

Ещё одна причина поломки БП может быть связана с кольцевыми трещинами, которые нарушают контакты. Это можно обнаружить и визуально, тщательно осмотрев печатную планку. Устранить подобный дефект можно с помощью паяльника, выполнив тщательную пайку, но при этом надо хорошо уметь паять. При малейшей ошибке, можно нарушить целостность контактов и тогда придется менять всю деталь целиком.

кольцевые трещины

Если же обнаружена более сложная поломка, тогда потребуется отличная техническая подготовка. Также, придется использовать сложные измерительные приборы. Но следует отметить, что приобретение подобных приборов обойдётся дороже нежели весь ремонт.

Следует знать, что элементы, которые требуют замены, иногда бывают в дефиците и мало того, что трудно достать, так они ещё и дорого стоят. Если же случается сложная поломка и затраты на ремонт превышают цену по сравнению с приобретением нового блока питания. В таком случае, выгоднее и надежнее будет приобрести новый прибор.

Проверка работоспособности

После того, как устранены причины, которые вывели из рабочего режима БП, его надо проверить.

Самая элементарная операция — это включить компьютер в сеть. Но, кстати, это можно выполнить и без подключения ПК. Достаточно подключить к БП любую нагрузку, к примеру CD-ROM, после чего надо закоротить зелёный и чёрный провод в разъёме БП и включить его.

Если всё в порядке, тогда на исправном блоке питания сразу же включится вентилятор и светодиод привода. И естественно, обратная реакция БП (если ничего не начало работать), тогда причина не устранена.

После того, как подтвердится исправность прибора, можно начинать сборку системного блока.

Прежде, чем взяться за самостоятельный ремонт блока питания, надо быть достаточно уверенным в своих знаниях электроприборов:

1. Для начала можно почитать литературу, которую легко можно найти в интернете, где подробно описаны причины и признаки поломки БП.
2. Надо изучить схему.
3. Прежде , чем приступить к разборке системного блока, убедитесь, что он выключен из сети. Лучше будет, если он будет полностью охлаждённым.
4. Пыль и любые загрязнения надо выдувать с помощью пылесоса или фена. Влажную тряпку использовать не рекомендуется.
5. Исследование следует проводить поочередно всех деталей. Желательно каждый раз проверять в работе БП.
6. Если нет навыков работы с паяльником , а без пайки не обойтись, лучше обратиться к специалисту, дешевле обойдётся.
7. В случае , если запчасти и ремонт обходится дороже, нежели новый БП, тогда лучше задуматься о приобретении новой детали.
8. Перед тем , как приняться за ремонт блока питания, надо убедиться, что сетевой кабель и выключатель исправны.

Признаки сломанного блока питания

На пустом месте неисправность БП не возникнет. В случае, если появились признаки, которые указывают на его неисправность, то перед началом ремонта следует сначала устранить причины, приведшие его выхода из строя.

Причины:

1. Плохое качество питающего напряжения (перепады напряжения).
2. Не очень качественные комплектующие компоненты.
3. Дефекты , которые были допущены ещё на заводе.
4. Плохой монтаж.
5. Расположение деталей на плите блока питания расположено таким образом, что приводит его к загрязнению и перегреву.

Признаки:

1. Компьютер может не включаться , а если вскрыть системный блок, то можно обнаружить, что материнская плата не работоспособна.
2. БП может и работать, но при этом не стартует оперативная система.
3. При включении ПК всё вроде и начинает работать, но через некое время всё выключается. Это может сработать защита блока питания.
4. Появление неприятного запаха.

Неисправность БП невозможно упустить, поскольку начинаются проблемы с включением системного блока (он не включается совсем) или же после нескольких минут работы отключается.

Если замечена хоть одна из проблем, следует задуматься о ликвидации неисправности, в противном случае, компьютер и вовсе может выйти из строя, и тогда не обойтись без вмешательства опытного специалиста.

Основные неполадки:

1. Самый распространённый момент , который может повлиять на работу блока питания — это вздутие конденсатора. Подобная проблема может быть определена только после вскрытия БП и его полном осмотре конденсатора.
2. Если из строя выходит хотя бы 1 диод , тогда и весь диодный мост выходит из строя.
3. Горение резисторов , которые находятся возле конденсаторов, транзисторов. Если случается такая проблема, то надо будет поискать проблему во всей электрической схеме.
4. Неполадки с ШИМ контроллером. Его достаточно сложно проверить, для этого надо использовать осциллограф.
5. Силовые транзисторы также часто выходят из строя. Для их проверки используется мультиметр.

Примечание! Силовые конденсаторы имеют свойство некоторое время удерживать заряд, в связи с этим не рекомендуется прикасаться к ним голыми руками после того, как будет отключено питание. Также, следует помнить, что при подключенном блоке питания к сети не надо трогать плиту или радиатор.

Стоимость ремонта

Если выполнять самостоятельный ремонт блока питания и при этом не иметь под рукой необходимых инструментов, то в первую очередь придется потратиться на их покупку. Эта сумма может достигать от 1000 рублей до 5000 рублей.

Что касается самого БП, то там зависит всё от деталей, которые пришли в негодность. В среднем, ремонт может обойтись до 1500 тыс. рублей.

К сведению: блок питания в бывшем употреблении в хорошем состоянии может стоить 2000 – 2500 рублей. Это относится к моделям для старых компьютеров. Современные ПК оснащены более дорогими БП.

В сервисном центре, подобная процедура может обойтись примерно в такую же сумму. Но при этом, следует помнить, что специалист всегда дает гарантию на свою работу.

«Р ежим питания нарушать нельзя» – говорил персонаж известного мультфильма. И был прав: от качества еды зависит здоровье, причем не только человека. Наши электронные друзья нуждаются в хорошей «пище» ничуть не меньше нас.

Довольно ощутимый процент неисправностей компьютеров связан с проблемами по питанию. При покупке ПК нас обычно интересует, насколько быстрый у него процессор, сколько памяти, но почти никогда мы не пытаемся узнать, хороший ли в нем блок питания. Стоит ли потом удивляться, что мощное и производительное железо работает кое-как? Сегодня поговорим, как проверить блок питания стационарного компьютера на работоспособность и исправность.

Немного теории

З адача блока питания (БП) персонального компьютера – преобразовывать высокое переменное напряжение бытовой электросети в низкое постоянное, которое потребляют устройства. Согласно стандарту ATX, на выходе у него формируется несколько уровней напряжения: +5 V , +3,3 V , +12 V , -12 V , +5 V SB (standby – дежурное питание).

От линий +5 V и + 3,3 V питаются USB-порты, модули оперативной памяти, основная масса микросхем, часть вентиляторов системы охлаждения, платы расширения в слотах PCI, PCI-E и т. д. От 12-вольтовой линии – процессор, видеокарта, двигатели жестких дисков, оптические приводы, вентиляторы. От +5 V SB – логическая схема запуска материнской платы, USB, сетевой контроллер (для возможности включения компьютера с помощью Wake-on-LAN). От -12 V – COM-порт.

Также БП вырабатывает сигнал Power_Good (или Power_OK), который информирует материнскую плату о том, что питающие напряжения стабилизированы и можно начинать работу. Высокий уровень Power_Good составляет 3-5,5 V.

Значения выходных напряжений у блоков питания любой мощности одинаковы. Различие – в уровнях токов на каждой линии. Произведение токов и напряжений – и есть показатель мощности питателя, который указывают в его характеристиках.

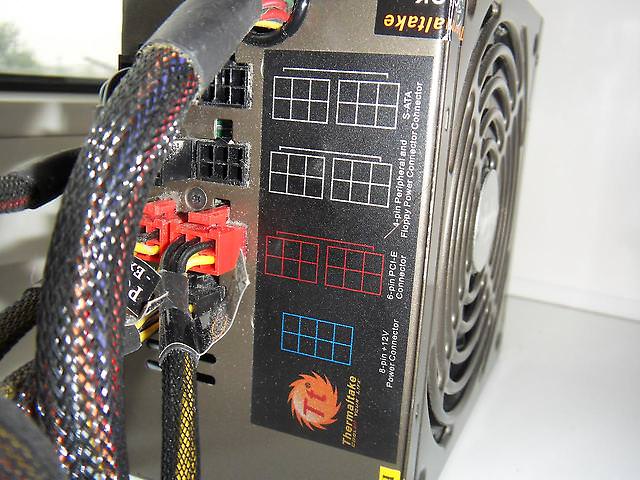

Если хотите проверить, соответствует ли ваш блок питания номиналу, можете посчитать это самостоятельно, сравнив данные, указанные в его паспорте (на наклейке с одной из боковых сторон) и полученные при измерениях.

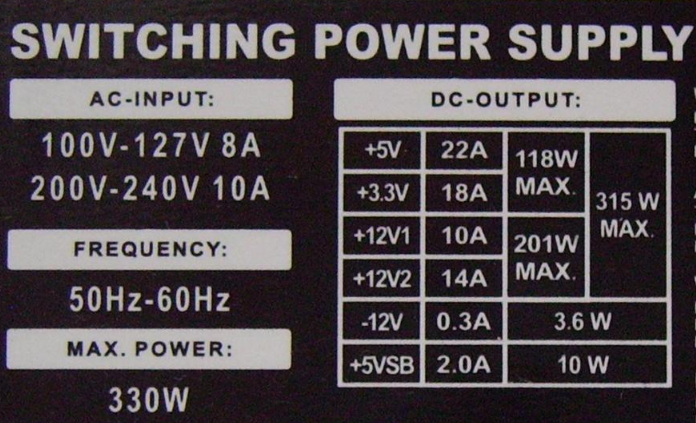

Вот пример того, как может выглядеть паспорт:

Работает – не работает

Н аверное, вы хоть раз сталкивались с ситуацией, когда при нажатии кнопки включения на системном блоке ничего не происходит. . Одна из причин подобного – отсутствие питающих напряжений.

Блок питания может не включаться в двух случаях: при неисправности его самого и при выходе из строя подсоединенных устройств. Если не знаете, как подключенные устройства (нагрузка) могут влиять на питатель, поясню: при коротком замыкании в нагрузке многократно увеличивается потребление тока. Когда это превышает возможности БП, он отключается – уходит в защиту, поскольку иначе попросту сгорит.

Внешне то и другое выглядит одинаково, но определить, в какой части проблема, довольно просто: нужно попытаться включить блок питания отдельно от материнской платы. Поскольку для этого не предусмотрено никаких кнопок, сделаем так:

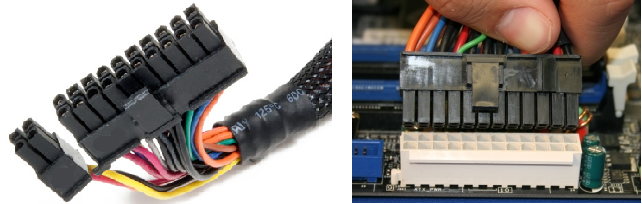

• Отключим компьютер от электросети, снимем крышку системного блока и отсоединим от платы колодку ATX – самый многожильный кабель с широким разъемом.

• Отсоединим от БП остальные устройства и подключим к нему заведомо исправную нагрузку – без нее современные блоки питания, как правило, не включаются. В качестве нагрузки можно использовать обычную лампу накаливания или какой-нибудь энергоемкий девайс, например, привод оптических дисков. Последний вариант – на ваш страх и риск, так как нельзя гарантировать, что устройство не выйдет из строя.
• Возьмем разогнутую металлическую скрепку или тонкий пинцет и замкнем на колодке ATX (которая идет от БП) контакты, отвечающие за включение. Один из контактов называется PS_ON и соответствует единственному зеленому проводу. Второй – COM или GND (земля), соответствует любому черному проводу. Эти же контакты замыкаются при нажатии кнопки включения на системнике.

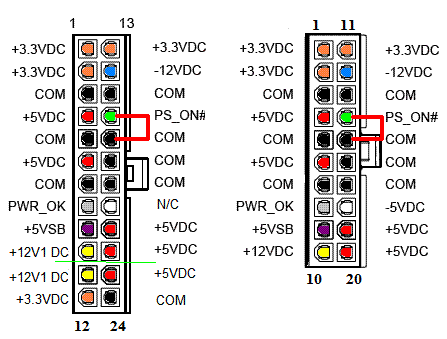

Вот, как это показано на схеме:

Если после замыкания PS_ON на землю в блоке питания закрутится вентилятор, а также заработает устройство, подключенное в качестве нагрузки, питатель можно считать работоспособным.

А что на выходе?

Р аботоспособность не всегда означает исправность. БП вполне может включаться, но не вырабатывать нужных напряжений, не выдавать на плату сигнал Power_Good (или выдавать слишком рано), просаживаться (снижать выходные напряжения) под нагрузкой и т. п. Чтобы это проверить, понадобится специальный прибор – вольтметр (а лучше мультиметр) с функцией измерения постоянного напряжения.

Например, такой:

Или любой другой. Модификаций этого прибора очень много. Они свободно продаются в магазинах радио- и электротоваров. Для наших целей вполне подойдет самый простой и дешевый.

С помощью мультиметра мы будем измерять напруги на разъемах работающего блока питания и сравнивать показатели с номинальными.

В норме значения выходных напряжений при любой нагрузке (не превышающей допустимую для вашего БП) не должны отклоняться больше, чем на 5%.

Порядок измерений

• Включаем компьютер. Системник должен быть собран в обычной комплектации, т. е. в нем должно присутствовать всё оборудование, которое вы используете постоянно. Дадим блоку питания немного прогреться – примерно 20-30 минут просто поработаем на ПК. Это повысит достоверность показателей.

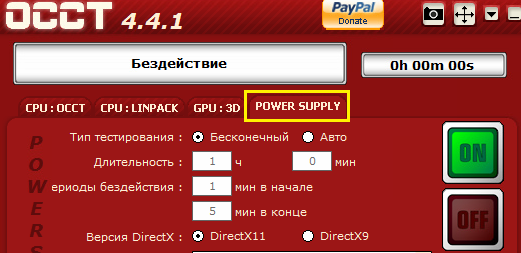

• Далее запускаем игру или тестовое приложение, чтобы нагрузить систему по полной. Это позволит проверить, способен ли питатель обеспечить энергией устройства, когда они работают с максимальным потреблением. В качестве нагрузки можете использовать стрессовый тест Power Supply из программы .

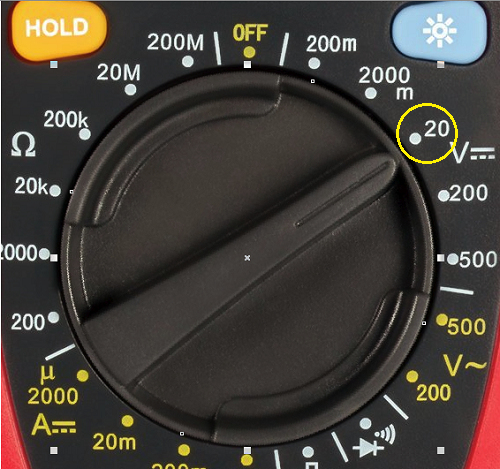

• Включаем мультиметр. Устанавливаем переключатель на значение 20 V постоянного напряжения (шкала постоянных напруг обозначена буквой V, рядом с которой нарисованы прямая и пунктирная линии).

• Красный щуп мультиметра подсоединяем к любому разъему напротив цветного повода (красного, желтого, оранжевого). Черный – напротив черного. Или закрепляем его на любой металлической детали на плате, которая не находится под напряжением (измерение напруг следует проводить относительно нуля).

• Снимаем показатели с дисплея прибора. По желтому проводу подается 12 V, значит, на дисплее должно быть значение, равное 12 V ± 5%. По красному – 5 V, нормальным будет показатель 5 V ± 5%. По оранжевому, соответственно – 3,3 V± 5%.

Более низкие напряжения на одной или нескольких линиях говорят о том, что БП не вытягивает нагрузку. Такое бывает, когда его фактическая мощность не соответствует потребностям системы из-за износа компонентов или не слишком высокого качества изготовления. А может, из-за того, что он изначально был неправильно подобран или перестал справляться со своей задачей после апгрейда компьютера.

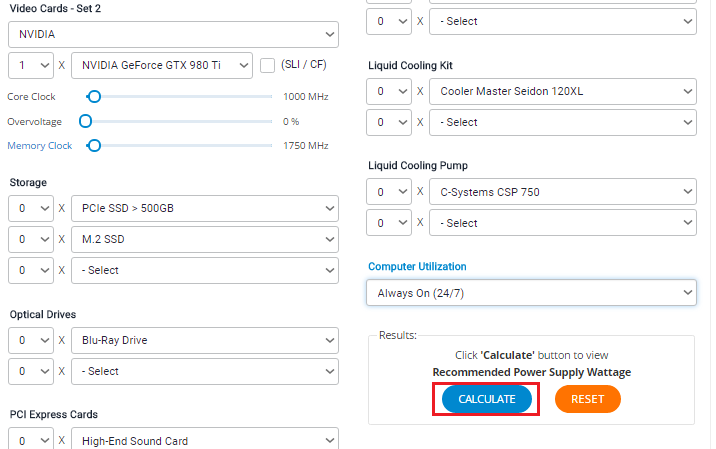

Для правильного определения необходимой мощности БП удобно использовать специальные сервисы-калькуляторы. Например, . Здесь пользователю следует выбрать из списков всё оборудование, установленное на ПК, и нажать «Calculate ». Программа не только рассчитает требуемую мощность питателя, но и предложит 2-3 подходящие модели.

В результате всех преобразований входного переменного напряжения (выпрямления, сглаживания, повторной конвертации в переменное с более высокой частотой, понижения, еще одного выпрямления и сглаживания) выходное должно иметь постоянный уровень, то есть его вольтаж не должен изменяться во времени. Если смотреть осциллографом, оно должно иметь вид прямой линии: чем прямее – тем лучше.

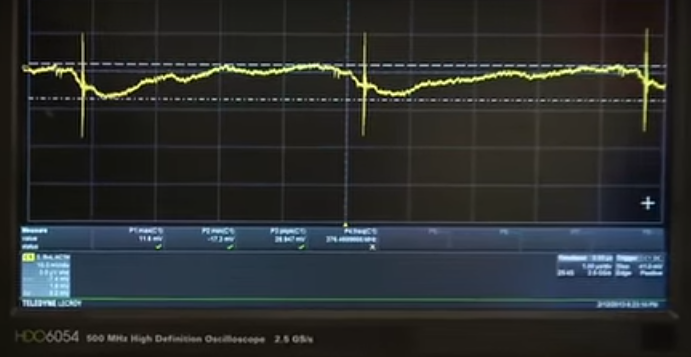

В реальности идеально ровная прямая на выходе БП – что-то из области фантастики. Нормальным показателем считается отсутствие колебаний амплитуды более 50 mV по линиям 5 V и 3,3 V, а также 120 mV по линии 12 V. Если они больше, как, например, на этой осциллограмме, возникают вышеописанные проблемы.

Причинами возникновения шумов и пульсаций обычно бывают упрощенная схема или некачественные элементы выходного сглаживающего фильтра, что обычно встречается в дешевых блоках питания. А также в старых, выработавших свой ресурс.

К сожалению, выявить дефект без осциллографа крайне затруднительно. А этот девайс, в отличие от мультиметра, стоит довольно дорого и не так часто нужен в хозяйстве, поэтому вы вряд ли решитесь его купить. Косвенно о наличии пульсаций можно судить по качанию стрелки или беганью цифр на дисплее мультиметра при измерении постоянных напряжений, но это будет заметно, только если прибор достаточно чувствительный.

А еще мы можем измерить ток

Р аз у нас есть мультиметр, в дополнение к остальному мы можем определить токи, которые вырабатывает питатель. Ведь именно они имеют решающее значение при расчете мощности, указываемой в характеристиках.

Недостаток тока тоже сказывается на работе компьютера крайне неблагоприятно. «Недокормленная» система нещадно тормозит, а блок питания при этом греется, как утюг, поскольку работает на пределе возможностей. Долго это продолжаться не может, и рано или поздно такой БП выйдет из строя.

Трудность измерения тока заключается в том, что амперметр (в нашем случае – мультиметр в режиме амперметра) необходимо включать в разрыв цепи, а не подсоединять к разъемам. Чтобы это сделать, придется разрезать или отпаять провод на проверяемой линии.

Для тех, кто решился на эксперимент с замерами токов (а без серьезных оснований этого делать, пожалуй, не стоит), привожу инструкцию.

• Выключите компьютер. Разделите пополам проводник на исследуемой линии. Если жалко портить провода, можете проделать это на переходнике, который одним концом подсоединяется к разъему блока питания, а вторым – к устройству.

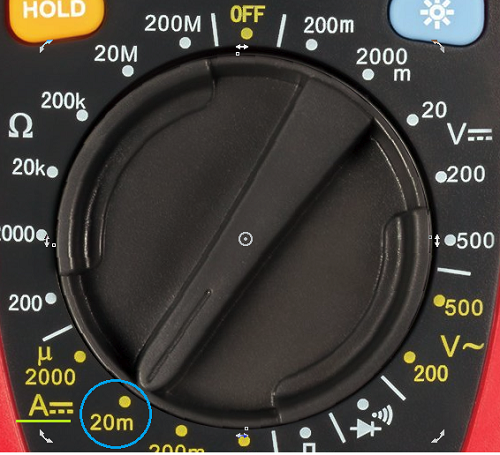

• Переведите мультиметр в режим измерения постоянных токов (их шкала на приборе обозначена буквой А с прямой и пунктирной линиями). Установите переключатель на значение, превышающее номинальный ток на линии (последний, как вы помните, указан на наклейке БП).

• Подключите мультиметр в разрыв провода. Красный щуп расположите ближе к источнику, чтобы ток протекал в направлении от него к черному. Включите компьютер и зафиксируйте показатель.

П осле всех проверок у вас будет если не полное, то весьма неплохое представление, на что способен блок питания вашего компьютера. Если всё отлично, я могу за вас только порадоваться. А если нет… Эксплуатация неисправного или некачественного питателя часто заканчивается выходом из строя и его самого, и других устройств ПК. Будет весьма неприятно, если этим другим окажется дорогостоящая видеокарта, поэтому старайтесь не экономить на столь важной детали и решайте все возникшие с ней проблемы как только заметите.

Что желательно иметь для проверки БП.
а. — любой тестер (мультиметр ).
б. — лампочки: 220 вольт 60 — 100 ватт и 6.3 вольта 0.3 ампера.
в. — паяльник, осциллограф, отсос для припоя.
г. — увеличительное стекло, зубочистки, ватные палочки, технический спирт.

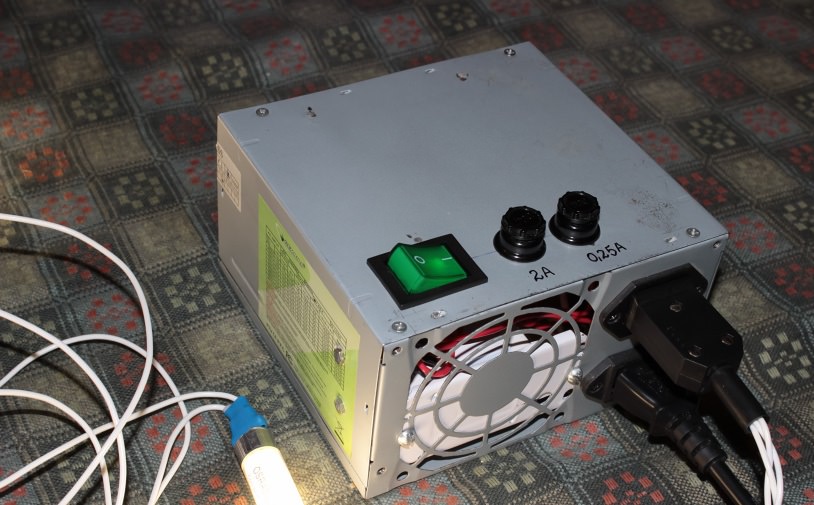

Наиболее безопасно и удобно включать ремонтируемый блок в сеть через разделительный трансформатор 220v — 220v.
Такой трансформатор просто изготовить из 2-х ТАН55 или ТС-180 (от ламповых ч/б телевизоров). Просто соответствующим образом соединяются анодные вторичные обмотки, не надо ничего перематывать. Оставшиеся накальные обмотки можно использовать для построения регулируемого БП.
Мощность такого источника вполне достаточна для отладки и первоначального тестирования и дает массу удобств:
— электробезопасность
— возможность соединять земли горячей и холодной части блока единым проводом, что удобно для снятия осциллограмм.
— ставим галетный переключатель — получаем возможность ступенчатого изменения напряжения.

Также для удобства можно зашунтировать цепи +310В резистором 75K-100K мощностью 2 — 4Вт — при выключении быстрее разряжаются входные конденсаторы.

Если плата вынута из блока, проверьте, нет ли под ней металлических предметов любого рода. Ни в коем случае НЕ ЛЕЗЬТЕ РУКАМИ в плату и НЕ ДОТРАГИВАЙТЕСЬ до радиаторов во время работы блока, а после выключения подождите около минуты, пока конденсаторы разрядятся. На радиаторе силовых транзисторов может быть 300 и более вольт, он не всегда изолирован от схемы блока!

Принципы измерения напряжений внутри блока.
Обратите внимание, что на корпус БП земля с платы подаётся через проводники около отверстий для крепежных винтов.
Для измерения напряжений в высоковольтной ( «горячей ») части блока (на силовых транзисторах, в дежурке) требуется общий провод — это минус диодного моста и входных конденсаторов. Относительно этого провода всё и измеряется только в горячей части, где максимальное напряжение — 300 вольт. Измерения желательно проводить одной рукой.
В низковольтной ( «холодной ») части БП всё проще, максимальное напряжение не превышает 25 вольт. В контрольные точки для удобства можно впаять провода, особенно удобно припаять провод на землю.

Проверка резисторов.
Если номинал (цветные полоски) еще читается — заменяем на новые с отклонением не хуже оригинала (для большинства — 5%, для низкоомных в цепях датчика тока может быть и 0.25%). Если же покрытие с маркировкой потемнело или осыпалось от перегрева — измеряем сопротивление мультиметром. Если сопротивление равно нулю или бесконечности — вероятнее всего резистор неисправен и для определения его номинала потребуется принципиальная схема блока питания либо изучение типовых схем включения.

Проверка диодов.
Если мультиметр имеет режим измерения падения напряжения на диоде — можно проверять, не выпаивая. Падение должно быть от 0,02 до 0,7 В. Если падение — ноль или около того (до 0,005) - выпаиваем сборку и проверяем. Если те же показания - диод пробит. Если же прибор не имеет такой функции, установите прибор на измерение сопротивления (обычно предел в 20кОм). Тогда в прямом направлении исправный диод Шотки будет иметь сопротивление порядка одного — двух килоом, а обычный кремниевый — порядка трех — шести. В обратном направлении сопротивление равно бесконечности.

Проверка полевого транзистора

Для проверки БП можно и нужно собрать нагрузку.
Пример удачного исполнения смотреть здесь.
Берём выпаянный из ненужной платы ATX разъём и припаиваем к нему провода сечением не менее 18 AWG, стараясь задействовать все контакты по линиям +5 вольт, +12 и +3.3 вольта.
Нагрузку надо рассчитывать ватт на 100 по всем каналам (можно с возможностью увеличения для проверок более мощных блоков). Для этого берём мощные резисторы или нихром. Также с осторожностью можно использовать мощные лампы (например , галогенные на 12В), при этом следует учесть, что сопротивление нити накаливания в холодном состоянии сильно меньше, чем в нагретом. Поэтому при запуске с вроде бы нормальной нагрузкой из ламп блок может уходит в защиту.
Параллельно нагрузкам можно подключить лампочки или светодиоды, чтобы видеть наличие напряжения на выходах. Между выводом PS_ON и GND подключаем тумблер для включения блока. Для удобства при эксплуатации можно всю конструкцию разместить в корпусе от БП с вентилятором для охлаждения.

Проверка блока:

Можно предварительно включить БП в сеть, чтобы определиться с диагнозом: нет дежурки (проблема с дежуркой, либо КЗ в силовой части), есть дежурка, но нет запуска (проблема с раскачкой или ШИМ), БП уходит в защиту (чаще всего — проблема в выходных цепях либо конденсаторах), завышенное напряжение дежурки (90 % — вспухшие конденсаторы, и часто как результат — умерший ШИМ).

Начальная проверка блока
Снимаем крышку и начинаем проверку, особое внимание обращая на поврежденные, изменившие цвет, потемневшие или сгоревшие детали.
Предохранитель. Как правило, перегорание хорошо заметно визуально, но иногда он обтянут термоусадочным кембриком - тогда проверяем сопротивление омметром. Перегорание предохранителя может свидетельствовать, например, о неисправности диодов входного выпрямителя, ключевых транзисторов или схемы дежурного режима.
Дисковый термистор. Выходит из строя крайне редко. Проверяем сопротивление — должно быть не более 10 Ом. В случае неисправности заменять его перемычкой нежелательно — при включении блока резко возрастет импульсный ток заряда входных конденсаторов, что может привести к пробою диодов входного выпрямителя.
Диоды или диодная сборка входного выпрямителя. Проверяем мультиметром (в режиме измерения падения напряжения) на обрыв и короткое замыкание каждый диод, можно не выпаивать их из платы. При обнаружении замыкания хотя бы у одного диода рекомендуется также проверить входные электролитические конденсаторы, на которые подавалось переменное напряжение, а также силовые транзисторы, т.к. очень велика вероятность их пробоя. В зависимости от мощности БП диоды должны быть рассчитаны на ток не менее 4…8 ампер. Двухамперные диоды, часто встречающиеся в дешевых блоках, сразу меняем на более мощные.
Входные электролитические конденсаторы. Проверяем внешним осмотром на вздутие (заметное изменение верхней плоскости конденсатора от ровной поверхности к выпуклой), также проверяем емкость — она не должна быть ниже обозначенной на маркировке и отличаться у двух конденсаторов более чем на 5%. Также проверяем варисторы, стоящие параллельно конденсаторам, (обычно явно сгорают «в уголь») и выравнивающие резисторы (сопротивление одного не должно отличаться от сопротивления другого более чем на 5%).
Ключевые (они же — силовые) транзисторы. Для биполярных — проверяем мультиметром падение напряжения на переходах «база -коллектор» и «база -эмиттер» в обоих направлениях. В исправном биполярном транзисторе переходы должны вести себя как диоды. При обнаружении неисправности транзистора также необходимо проверить всю его «обвязку »: диоды, низкоомные резисторы и электролитические конденсаторы в цепи базы (конденсаторы лучше сразу заменить на новые большей емкости, например, вместо 2.2мкФ * 50В ставим 10.0мкФ * 50В). Также желательно зашунтировать эти конденсаторы керамическими емкостью 1.0…2.2 мкФ.
Выходные диодные сборки. Проверяем их мультиметром, наиболее частая неисправность — короткое замыкание. Замену лучше ставить в корпусе ТО-247. В ТО-220 чаще помирают… Обычно для 300-350 Вт блоков диодных сборок типа MBR3045 или аналогичных на 30А — с головой.
Выходные электролитические конденсаторы. Неисправность проявляется в виде вздутия, следов коричневого пуха или потеков на плате (при выделении электролита). Меняем на конденсаторы нормальной емкости, от 1500 мкФ до 2200…3300 мкФ, рабочая температура — 105° С. Желательно использовать серии LowESR.
Также измеряем выходное сопротивление между общим проводом и выходами блока. По +5В и +12В вольтам — обычно в районе 100-250 ом (то же для -5В и -12В), +3.3В — около 5…15 Ом.

Потемнение или выгорание печатной платы под резисторами и диодами свидетельствует о том, что компоненты схемы работали в нештатном режиме и требуется анализ схемы для выяснения причины. Обнаружение такого места возле ШИМа означает, что греется резистор питания ШИМ 22 Ома от превышения дежурного напряжения и, как правило, первым сгорает именно он. Зачастую ШИМ в этом случае тоже мертв, так что проверяем микросхему (см . ниже). Такая неисправность — следствие работы «дежурки » в нештатном режиме, обязательно следует проверить схему дежурного режима.

Проверка высоковольтной части блока на короткое замыкание.

Берём лампочку от 40 до 100 Ватт и впаиваем вместо предохранителя или в разрыв сетевого провода.
Если при включении блока в сеть лампа вспыхивает и гаснет — все в порядке, короткого замыкания в «горячей » части нет — лампу убираем и работаем дальше без нее (ставим на место предохранитель или сращиваем сетевой провод).
Если при включении блока в сеть лампа зажигается и не гаснет — в блоке короткое замыкание в «горячей » части. Для его обнаружения и устранения делаем следующее:
Выпаиваем радиатор с силовыми транзисторами и включаем БП через лампу без замыкания PS-ON.
Если короткое (лампа горит, а не загорелась и погасла) — ищем причину в диодном мосте, варисторах, конденсаторах, переключателе 110/220V (если есть, его вообще лучше выпаять).
Если короткого нет — запаиваем транзистор дежурки и повторяем процедуру включения.
Если короткое есть — ищем неисправность в дежурке.
Внимание! Возможно включение блока (через PS_ON) с небольшой нагрузкой при не отключенной лампочке, но во-первых, при этом не исключена нестабильная работа БП, во-вторых, лампа будет светиться при включении БП со схемой APFC.

Проверка схемы дежурного режима (дежурки ).

Краткое руководство: проверяем ключевой транзистор и всю его обвязку (резисторы , стабилитроны, диоды вокруг). Проверяем стабилитрон, стоящий в базовой цепи (цепи затвора) транзистора (в схемах на биполярных транзисторах номинал от 6В до 6.8В, на полевых, как правило, 18В). Если всё в норме, обращаем внимание на низкоомный резистор (порядка 4,7 Ом) — питание обмотки трансформатора дежурного режима от +310В (используется как предохранитель, но бывает и трансформатор дежурки сгорает) и 150k~450k (оттуда же в базу ключевого транзистора дежурного режима) — смещение на запуск. Высокоомные часто уходят в обрыв, низкоомные — так же «успешно » сгорают от токовой перегрузки. Меряем сопротивление первичной обмотки дежурного транса — должно быть порядка 3 или 7 Ом. Если обмотка трансформатора в обрыве (бесконечность ) — меняем или перематываем транс. Бывают случаи, когда при нормальном сопротивлении первичной обмотки трансформатор оказывается нерабочим (имеются короткозамкнутые витки). Такой вывод можно сделать, если вы уверены в исправности всех остальных элементов дежурки.
Проверяем выходные диоды и конденсаторы. При наличии обязательно меняем электролит в горячей части дежурки на новый, припаиваем параллельно нему керамический или пленочный конденсатор 0.15…1.0 мкФ (важная доработка для предотвращения его «высыхания »). Отпаиваем резистор, ведущий на питание ШИМ. Далее на выход +5VSB (фиолетовый ) вешаем нагрузку в виде лампочки 0.3Ах6.3 вольта, включаем блок в сеть и проверяем выходные напряжения дежурки. На одном из выходов должно быть +12…30 вольт, на втором — +5 вольт. Если все в порядке — запаиваем резистор на место.

Проверка микросхемы ШИМ TL494 и аналогичных (КА7500 ).
Про остальные ШИМ будет написано дополнительно.
Включаем блок в сеть. На 12 ноге должно быть порядка 12-30V.
Если нет — проверяйте дежурку. Если есть — проверяем напряжение на 14 ноге — должно быть +5В (±5%).
Если нет — меняем микросхему. Если есть — проверяем поведение 4 ноги при замыкании PS-ON на землю. До замыкания должно быть порядка 3…5В, после — около 0.
Устанавливаем перемычку с 16 ноги (токовая защита) на землю (если не используется — уже сидит на земле). Таким образом временно отключаем защиту МС по току.
Замыкаем PS-ON на землю и наблюдаем импульсы на 8 и 11 ногах ШИМ и далее на базах ключевых транзисторов.
Если нет импульсов на 8 или 11 ногах или ШИМ греется - меняем микросхему. Желательно использовать микросхемы от известных производителей (Texas Instruments, Fairchild Semiconductor и т.д.).
Если картинка красивая - ШИМ и каскад раскачки можно считать живым.
Если нет импульсов на ключевых транзисторах — проверяем промежуточный каскад (раскачку ) - обычно 2 штуки C945 с коллекторами на трансе раскачки, два 1N4148 и емкости 1…10мкф на 50В, диоды в их обвязке, сами ключевые транзисторы, пайку ног силового трансформатора и разделительного конденсатора.

Проверка БП под нагрузкой:

Измеряем напряжение дежурного источника, нагруженного вначале на лампочку, а потом — током до двух ампер. Если напряжение дежурки не просаживается — включаем БП, замыкая PS-ON (зеленый ) на землю, измеряем напряжения на всех выходах БП и на силовых конденсаторах при 30-50% нагрузке кратковременно. Если все напряжения в допуске, собираем блок в корпус и проверяем БП при полной нагрузке. Смотрим пульсации. На выходе PG (серый ) при нормальной работе блока должно быть от +3,5 до +5В.

После ремонта, особенно при жалобах на нестабильную работу, минут 10-15 измеряем напряжения на входных электролитических конденсаторах (лучше с 40%-ой нагрузкой блока) — часто один «высыхает » или «уплывают » сопротивления выравнивающих резисторов (стоят параллельно конденсаторам) — вот и глючим… Разброс в сопротивлении выравнивающих резисторов должен быть не более 5%. Емкость конденсаторов должна составлять минимум 90% от номинала. Так же желательно проверить выходные емкости по каналам +3.3В, +5В, +12В на предмет «высыхания » (см . выше), а при возможности и желании усовершенствовать блок питания, заменяйте их на 2200мкф или лучше на 3300мкф и проверенных производителей. Силовые транзисторы, «склонные » к самоуничтожению (типа D209) меняем на MJE13009 или другие нормальные, см. тему Мощные транзисторы, применяемые в БП. Подбор и замена.. Выходные диодные сборки по каналам +3.3В, +5В смело меняйте на более мощные (типа STPS4045) с не меньшим допустимым напряжением. Если в канале +12В вы заметили вместо диодной сборки два спаянных диода — необходимо поменять их на диодную сборку типа MBR20100 (20А 100В). Если не найдете на сто вольт — не страшно, но ставить необходимо минимум на 80В (MBR2080 ). Заменить электролиты 1.0 мкфх50В в цепях базы мощных транзисторов на 4.7-10.0 мкфх50В. Можете отрегулировать выходные напряжения на нагрузке. При отсутствии подстроечного резистора — резисторными делителями, которые установлены от 1й ноги ШИМа к выходам +5В и +12В (после замены трансформатора или диодных сборок ОБЯЗАТЕЛЬНО проверить и выставить выходные напряжения).

Рецепты ремонта от ezhik97:

Опишу полную процедуру, как я ремонтирую и проверяю блоки.
Собственно ремонт блока — замена всего что погорело и что выявилось обычной прозвонкой
Модифицируем дежурку для работы от низкого напряжения. Занимает 2-5 минут.
Подпаиваем на вход переменку 30В от разделительного трансформатора. Это дает нам такие плюсы, как: исключается вероятность что-нибудь спалить дорогое из деталей, и можно безбоязненно тыкать осциллографом в первичке.
Включаем систему и проверяем соответствие напряжение дежурки и отсутствие пульсаций. Зачем проверять отсутствие пульсаций? Чтобы удостоверится, что блок будет работать в компе и не будет «глюков ». Занимает 1-2 минуты. Сразу же ОБЯЗАТЕЛЬНО проверяем равенство напряжений на сетевых фильтрующих конденсаторах. Тоже момент, не все знают. Разница должны быть небольшая. Скажем, процентов до 5 примерно.
Если больше — есть очень большая вероятность что блок под нагрузкой не запустится, либо будет выключаться во время работы, либо стартовать с десятого раза и т.п.. Обычно разница или маленькая, или очень большая. Займет 10 секунд.
Замыкаем PS_ON на землю (GND ).
Смотрим осциллографом импульсы на вторичке силового транса. Они должны быть нормальные. Как они должны выглядеть? Это надо видеть, потому как без нагрузки они не прямоугольные. Здесь сразу же будет видно, если что-то не так. Если импульсы не нормальные — есть неисправность во вторичных цепях или в первичных. Если импульсы хорошие — проверяем (для проформы) импульсы на выходах диодных сборок. Все это занимает 1-2 минуты.
Все! Блок 99% запустится и будет отлично работать!
Если в пункте 5 импульсов нет, возникает необходимость поиска неисправности. Но где она? Начинаем «сверху »
Все выключаем. Отсосом отпаиваем три ноги переходного транса с холодной стороны. Далее пальцем берем транс и просто перекашиваем его, подняв холодную сторону над платой, т.е. вытянув ноги из платы. Горячуюю сторону вообще не трогаем! ВСЕ! 2-3 минуты.
Все включаем. Берем проводок. Соединяем накоротко площадку, где была средняя точка холодной обмотки разделительного транса с одним из крайних выводов этой самой обмотки и на этом же проводе смотрим импульсы, как я писал выше. И на втором плече так же. 1 минута
По результатам делаем вывод, где неисправность. Часто бывает что картинка идеальная, но амплитуда вольт 5-6 всего (должно быть под 15-20). Тогда уже либо транзистор в этом плече дохлый, либо диод с его коллектора на эммитер. Когда удостоверишься, что импульсы в таком режиме красивые, ровные, и с большой амплитудой, запаивай переходной транс обратно и посмотри осцилом на крайние ноги еще раз. Сигналы будут уже не квадратными, но они должны быть идентичными. Если они не идентичны, а слегка отличаются — это косяк 100%.

Может оно и будет работать, только вот надежности это не добавит, а уж про всякие непонятные глюки, могущие вылезти, я промолчу.
Я все время добиваюсь идентичности импульсов. И никакого разброса параметров там ни в чем быть не может (там же одинаковые плечи раскачки), кроме как в полудохлых C945 или их защитных диодах. Вот сейчас делал блок — всю первичку восстановил, а вот импульсы на эквиваленте переходного трансформатора слегка отличались амплитудой. На одном плече 10,5В, на другом 9В. Блок работал. После замены С945 в плече с амплитудой 9В все стало нормально — оба плеча 10,5В. И такое часто бывает, в основном после пробоя силовых ключей с КЗ на базу.
Похоже утечка сильная К-Э у 945 в связи с частичным пробоем (или что там у них получается) кристалла. Что в совокупности с резистором, включенным последовательно с трансом раскачки, и приводит к снижению амплитуды импульсов.
Если импульсы правильные — ищем косяк с горячей стороны инвертора. Если нет — с холодной, в цепях раскачки. Если импульсов вообще нет — копаем ШИМ.
Вот и все. По моей практике это самый быстрый из надежных способов проверки.
Некоторые после ремонта сразу подают 220В. Я отказался от такого мазохизма. Хорошо если просто не заработает, а может ведь и бомбануть, попутно вынеся все что ты перепаять успел.
