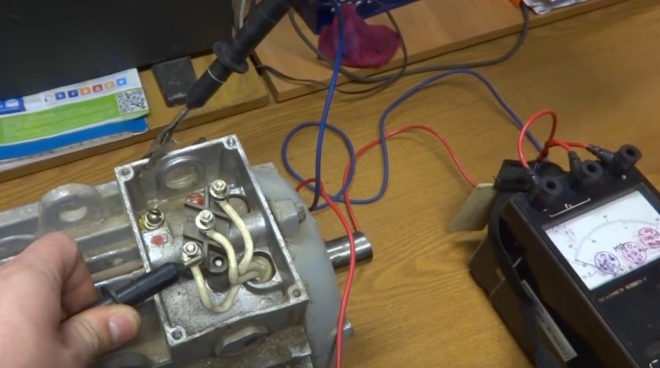

Мы смотрим на прибор для измерения сопротивления изоляции, называемый «Мегомметр». Назначение этого прибора - проверить сопротивление обмоток таких устройств, как электродвигатель, используя достаточно высокое напряжение. Вы видите три предела настроек для измерения: 250 вольт, 500 вольт и 1000 вольт. Нам нужны такие высокие напряжения, чтобы мы могли обнаружить определенные типы неисправностей. Я собираюсь показать это, используя двигатель мощностью 5 кВт. Это неисправный двигатель, он был снят при обслуживании, потому что имеет замыкание на землю одной из обмоток. Я покажу, как это проверить, с помощью мегомметра. Сначала я собираюсь взять зажим земли мегомметра, и присоединить его к корпусу двигателя. Далее прямо здесь смотрим на трехфазные обмотки на выходе из распределительной коробки двигателя. У меня есть синий, оранжевый и белый провод, и я собираюсь измерить сопротивление моим измерителем сопротивление изоляции между этими фазами и землей. При проведении измерений соблюдаем технику безопасности, потому что во время работы мегомметр выдает высокое напряжение, Я соединю измерительный щуп прибора и оголенный конец фазного провода, щуп надо удерживать только одной рукой за изолированную часть. Для запуска мегомметра нажмите на оранжевую кнопку. Итак, делаем замеры... нажав кнопку, мы видим, что стрелка качнулась до упора вправо. Так как прибор стоит на оранжевом диапазоне измерений, мы будем считывать показания по верхней части шкалы, и стрелка в правой части шкалы означает нулевое значение Ом. Это неисправность, мы не должны иметь ноль Ом. Между фазовой обмоткой и корпусом должно быть очень большое сопротивление. Я сделаю это снова на другой фазе обмотки, я присоединю к ней щуп и нажму кнопку - вы видите, что она также показывает ноль. И, конечно на последней обмотке будут такие же показания. Я говорю - конечно, потому что это не имеет значения, какая обмотка замкнула на корпус. Это измерение можно сделать на любом выводе фазной обмотки, так как они соединены вместе внутри двигателя, и пробой в любом месте обмотки даст одинаковые показания сопротивления изоляции на корпус. Теперь, чтобы доказать вам, что высокое напряжение действительно имеет значение и имеет значение для наших измерений, я переключу прибор в низковольтный диапазон. В зеленом режиме, прибор работает как обычный ом метр. И как обычный ом метр он использует очень низкое напряжение для проверки сопротивление. Чтобы показать вам, как это работает я присоединю зажим земля к корпусу двигателя и вы что стрелка остается на левой стороне шкалы, потому что на зеленой шкале «справа» бесконечность, и «слева» ноль. Итак, при «КЗ» стрелка будет на левой стороне шкалы и при «обрыве» - стрелка будет в правой части шкалы при этом низком значении выставленного напряжения. Помня об этом, я снова соединяю щуп с фазной обмотклй... и нажимаю кнопку «Проверить». Обратите внимание, что стрелка ушла вправо, мы помним, что в это означает «обрыв», и это указывает, что обмотка хорошая. Просто, чтобы убедиться, что я отсоединю щуп и нажму еще раз кнопку, стрелка остается справа, прибор показывает «разомкнуто». Другими словами - короткое замыкание на корпус не обнаруживается в режиме пониженного напряжения, но может быть обнаружено в режиме высокого напряжения. Я присоединю щуп еще раз - просто чтобы доказать, что это работает, щуп присоединен - я нажимаю кнопку, стрелка поворачивается вправо, что означает нулевое значение Ом или низкое сопротивлением. В режиме высокого напряжения, я отсоединю щуп, чтобы посмотреть, что происходит, - стрелка сдвигается влево, что означает «большое сопротивление». Итак, я ясно вижу, что есть неисправность в этом моторе при использовании высокого напряжения, но я не вижу неисправности при низкое значении напряжения. И именно в этом уникальная ценность измерителя сопротивления изоляции под названием мегомметр.
_
При поломке электродвигателя, бывает недостаточно просто осмотреть его, чтобы понять причину неисправности.
Постараемся использовать наиболее простые технические способы и минимум оборудования.

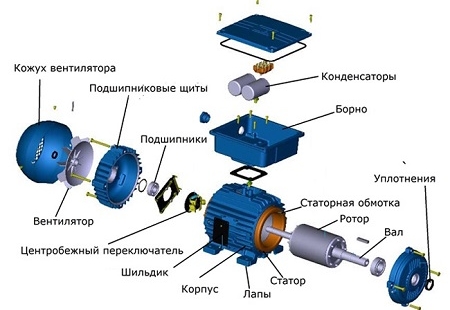

Механическая часть
Механическая часть электродвигателя, грубо говоря, состоит всего из двух элементов:1. Ротор - подвижный, вращающий элемент, который приводит в движения вал двигателя.
2. Статор - корпус с обмотками в центре которого находится ротор.
Два этих элемента между собой не прикасаются и разделены только с помощью подшипников.
Проверка электродвигателя начинается с внешнего осмотра
Прежде всего двигатель осматривают на предмет любых заметных дефектов, это могут быть, например, сломанные монтажные отверстия и подставки, потемнение краски внутри электродвигателя что явно говорит о перегреве, наличие загрязнений или посторонних веществ попавших внутрь двигателя, любые сколы и трещины.
Проверка подшипников
Большинство неисправностей электродвигателей вызваны неисправностью его подшипников. Ротор должен свободно втащатся внутри статора, подшипники которые расположены с двух сторон вала, должны минимизировать трение.Есть несколько типов подшипников использующихся в электродвигателях. Два самых популярных типа: латунные подшипники скольжения и шарикоподшипники. Многие из них имеют фитинги для смазки, в другие смазка заложена при производстве и они как-бы "не обслуживаемые".

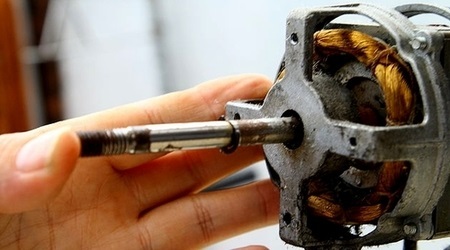

Для проверки подшипников, прежде всего, необходимо снять напряжение с электродвигателя и попробовать вручную прокрутить ротор (вал) двигателя.
Для этого поместите электродвигатель на твердую поверхность и положите одну руку на верхнюю часть двигателя, проверните вал другой рукой. Внимательно наблюдайте, старайтесь почувствовать и услышать трение, царапающие звуки, неравномерность вращения ротора. Ротор должен вращаться спокойно, свободно и равномерно.
После этого проверяют продольный люфт ротора, попробуйте потянуть-потолкать ротор в статоре. Характерный небольшой люфт допустим, но не более 3 мм, чем люфт меньше тем лучше. При большом люфте и неисправностях подшипников, двигатель "шумит" и быстро перегревается.
Часто проверить вращение ротора бывает проблематично из-за подключенного привода. Например, ротор двигателя исправного пылесоса довольно легко раскрутить одним пальцем. А чтоб провернуть ротор рабочего перфоратора, придется приложить усилие. Прокрутить вал двигателя, подключенного через червячный редуктор, вообще не получится из-за конструктивных особенностей этого механизма.
По этому проверять подшипники и легкость вращения ротора нужно только при отключенном приводе.
Причиной затрудненного движения ротора может быть отсутствие смазки в подшипнике, загустение солидола или попадание грязи в полость шариков, внутри самого подшипника.
Нездоровый шум во время работы электродвигателя создается неисправными, разбитыми подшипниками с повышенным люфтом. Для того чтоб убедится в этом достаточно пошатать ротор относительно стационарной части, создавая переменные нагрузки в вертикальной плоскости, и попробовать вставлять и вытаскивать его вдоль оси.
Электрическая часть электродвигателя
В зависимости от того, двигатель для постоянного или переменного тока, асинхронный или синхронный, отличается и его конструкция электрической части, но общие принципы работы, основанные на воздействии вращающегося электромагнитного поля статора на поле ротора который передает вращение (валу) приводу.В двигателях постоянного тока магнитное поле статора создается не постоянными магнитами, а двумя электромагнитами, собранными на специальных сердечниках — магнитопроводах, вокруг которых расположены катушки с обмотками, а магнитное поле ротора создается током, проходящим через щетки коллекторного узла по обмотке, уложенной в пазы якоря.
В асинхронных двигателях переменного тока ротор выполнен в виде короткозамкнутой обмотки в которую не подается ток.
В коллекторных электродвигателях используется схема передачи тока от стационарной части на вращающиеся детали с помощью щеткодержателя.
Поскольку магнитопровод изготавливается из пластин специальных сталей, собранных с высокой надежностью, то поломки таких элементов происходят очень редко и под воздействием агрессивных условий работы или запредельных механических нагрузок на корпус. Потому проверять их магнитные потоки не приходится и основное внимание прикладывается состоянию электрообмоток.
Проверка щеточного узла
Графитовые пластины щеток должны создавать минимальное переходное сопротивление для нормальной работы двигателя, они должны быть чистыми и хорошо прилегать к коллектору.Электродвигатель который много работал с серьезными нагрузками, как правило имеет загрязненные пластины на коллекторе с изрядно набитыми в пазах пластин, графитовыми стружками, что довольно сильно ухудшает изоляцию между пластинами.
Щетки усилием пружин прижимаются к пластинам коллекторного барабана. В процессе работы графит истирается а его стержень изнашивается по длине и прижимная сила пружин уменьшается, а это в свою очередь приводит к ослаблению контактного давления и увеличению переходного электрического сопротивление, что вызывает искрение в коллекторе. Начинается повышенный износ щеток и медных пластин коллектора.

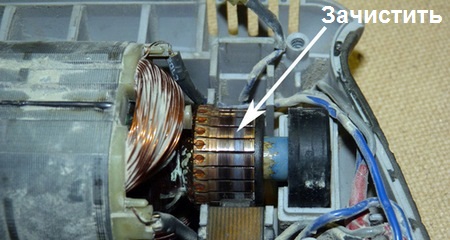

Щеточный механизм осматривают на загрязненность, на выработку самых щеток, на прижимную силу пружин механизма, а также на предмет искрения в процессе работы.
Загрязнения убираются мягкой тряпочкой, смоченной спиртом. Зазоры (полости) между пластинами очищаются с помощью зубочистки. Щетки притирают мелкозернистой наждачной шкуркой.
Если на коллекторе имеются выбоины или выгоревшие участки, то его подвергают механической обработке и полировке до нужного уровня.
Проверка обмоток на обрыв или короткое замыкание
Большинство простых однофазных или трехфазных бытовых электродвигателей можно проверить обычным тестером в режиме омметра (в самом низком диапазоне). Хорошо если есть схема обмоток.Сопротивление как правило небольшое. Большое значение сопротивления указывает на серьезную проблему с обмотками электродвигателя, которые могут иметь разрыв.
Проверка на короткое замыкание на корпус
Проверка производится с помощью мультиметра в режиме сопротивления. Зацепив один щуп тестера на корпус, поочередно прикасаются вторым щупом к выводам обмоток электродвигателя. В исправном электродвигателе сопротивление должно быть бесконечным.

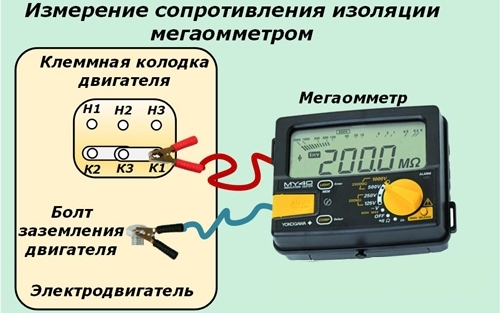

Проверка изоляции обмоток относительно корпуса
Для нахождения нарушений диэлектрических свойств изоляции относительно статора и ротора применяют специальный прибор — мегомметр. Большинство бытовых мультиметров прекрасно справляются с замером сопротивления до 200МОм и хорошо подойдут для етой цели, но недостатком мультиметров есть низкое напряжение замера сопротивления, оно как правило не больше 10 вольт, а напряжение эксплуатации обмоток намного больше.Но все же если не удалось найти "профессиональный прибор" замер сделаем тестером. Прибор выставляем в максимальное сопротивление (200МОм), один щуп фиксируем на корпусе двигателя или на заземляющем винте, обеспечив надежный контакт с металлом, а вторым поочередно, не прикасаясь руками, прижимаем щуп к контактам обмоток. Следует обеспечить надежную изоляцию щупов от рук и тела, так как измерения будут неверны.
Чем больше сопротивление тем лучше, иногда оно может составлять всего 100 МОм и ето может быть приемлемо.
Иногда в коллекторных двигателях графитовая пыль может "набиваться" между щеткодержателем и корпусом двигателя и можно будет увидеть куда меньшие показатели сопротивления, здесь следует обратить внимание не только на обмотки но и на потенциальные места "пробоя".
Проверка пускового конденсатора
Проверяют конденсатор тестером или же простым омметром.Прикоснитесь щупами к выводам конденсатора, сопротивление должно начинаться с низких показателей и постепенно увеличиваться, так как небольшое напряжение, подающееся от батареек омметра, постепенно заряжает конденсатор. Если конденсатор остается короткозамкнутым или сопротивление не растет, то, вероятно, проблема с конденсатором, его необходимо заменить.
Электродвигатель – основная составляющая любой современной бытовой электротехники, будь то холодильник, пылесос или другой агрегат, использующийся в домашнем хозяйстве. В случае выхода какого-либо прибора из строя в первую очередь необходимо установить причину поломки. Чтобы узнать, в исправном ли состоянии находится мотор, его необходимо проверить. Нести аппарат в мастерскую для этого необязательно, достаточно располагать обычным тестером. Прочитав эту статью, вы узнаете, как проверить электродвигатель мультиметром, и сможете справиться с этой задачей самостоятельно.
Какие электромоторы можно проверить мультиметром?
Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.
Современные электродвигатели разделяются на несколько видов, которые перечислены ниже:
- Асинхронный, на три фазы, с короткозамкнутым ротором. Этот тип электрических силовых агрегатов является самым популярным благодаря простому устройству, которое обеспечивает легкую диагностику.
- Асинхронный конденсаторный, с одной или двумя фазами и короткозамкнутым ротором. Такой силовой установкой обычно оснащается бытовая техника, запитывающаяся от обычной сети на 220В, наиболее распространенной в современных домах.
- Асинхронный, оснащенный фазным ротором. Это оборудование имеет более мощный стартовый момент, чем моторы с короткозамкнутым ротором, в связи с чем его используют как привод в крупных силовых устройствах (подъемники, краны, электростанки).
- Коллекторный, постоянного тока. Такие двигатели широко используются в автомобилях, где они играют роль привода вентиляторов и насосов, а также стеклоподъемников и дворников.
- Коллекторный, переменного тока. Этими моторами оснащается ручной электроинструмент.
Первый этап любой диагностики – визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка.
Ремонт асинхронных двигателей
Наиболее распространены асинхронные силовые агрегаты на две и на три фазы. Порядок их диагностики не совсем одинаков, поэтому следует остановиться на этом более подробно.
Трехфазный мотор
Существует два вида неисправностей электрических агрегатов, причем независимо от их сложности: наличие контакта в неположенном месте или его отсутствие.

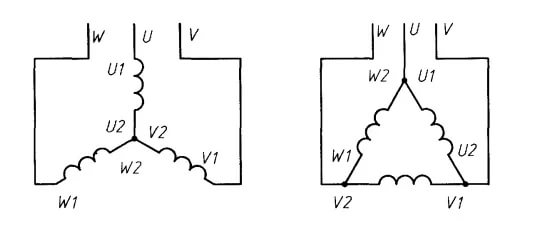

В состав трехфазного мотора, работающего от переменного тока, входит три катушки, которые могут быть соединены в форме треугольника или звезды. Имеется три фактора, определяющих работоспособность этой силовой установки:
- Правильность намотки.
- Качество изоляции.
- Надежность контактов.
Замыкание на корпус обычно проверяется при помощи мегомметра, но если его нет, можно обойтись обычным тестером, выставив на нем максимальное значение сопротивлений – мегаомы. Говорить о высокой точности измерений в этом случае не приходится, но получить приблизительные данные возможно.
Перед тем, как измерить сопротивление, убедитесь, что двигатель не подключен к электросети, иначе мультиметр придет в негодность. Затем нужно произвести калибровку, поставив стрелку на ноль (щупы при этом должны быть замкнуты). Проверять исправность тестера и правильность настроек, кратковременно касаясь одним щупом другого, необходимо каждый раз перед измерением величины сопротивление.
Приложите один щуп к корпусу электромотора и убедитесь, что контакт имеется. После этого снимите показания прибора, касаясь двигателя вторым щупом. Если данные в пределах нормы, соединяйте второй щуп с выводом каждой фазы поочередно. Высокий показатель сопротивления (500-1000 и более МОм) свидетельствует о хорошей изоляции.
Как проверить изоляцию обмоток показано в этом видео:

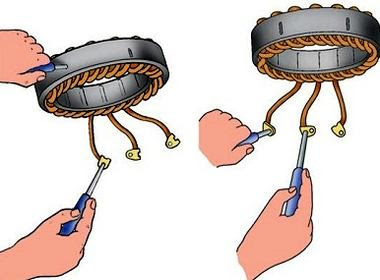

Затем необходимо убедиться, что все три обмотки целы. Проверить это можно, прозвонив концы, которые выходят в коробку выводов электродвигателя. Если обнаружен обрыв какой-либо обмотки, диагностику следует прекратить до устранения неисправности.
Следующий пункт проверки – определение короткозамкнутых витков. Довольно часто это можно увидеть при визуальном осмотре, но если внешне обмотки выглядят нормально, то установить факт короткого замыкания можно по неодинаковому потреблению электротока.
Двухфазный электрический двигател ь
Диагностика силовых агрегатов этого типа несколько отличается от вышеописанной процедуры. При проверке мотора, оснащенного двумя катушками и запитывающегося от обычной электросети, его обмотки нужно прозвонить при помощи омметра. Показатель сопротивления рабочей обмотки должен быть на 50% меньше, чем у пусковой.
Обязательно должно измеряться сопротивление на корпус – в норме оно должно быть очень большим, как и в предыдущем случае. Низкий показатель сопротивления говорит о необходимости перемотки статора. Конечно, для получения точных данных такие измерения лучше проводить при помощи мегомметра, но такая возможность в домашних условиях имеется редко.
Проверка коллекторных электромоторов

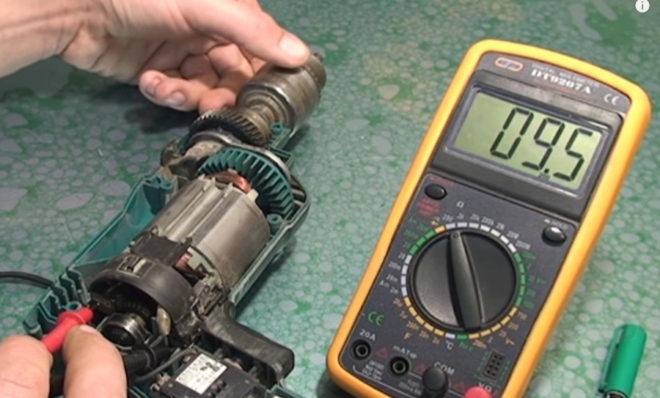

Разобравшись с диагностикой асинхронных моторов, перейдем к вопросу о том, как прозвонить электродвигатель мультиметром, если силовой агрегат относится к коллекторному типу, и каковы особенности таких проверок.
Чтобы правильно проверить работоспособность этих двигателей при помощи мультиметра, нужно действовать в следующем порядке:

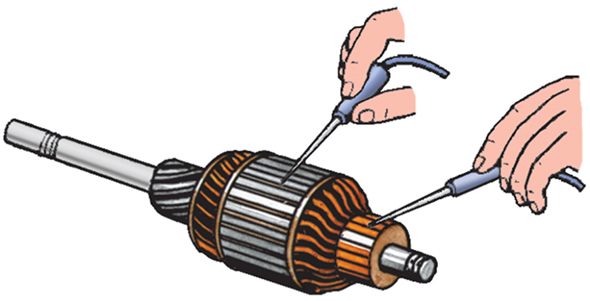

- Включить тестер на Ом и попарно замерить сопротивление коллекторных ламелей. В норме эти данные различаться не должны.
- Измерить показатель сопротивления, приложив один щуп прибора к корпусу якоря, а другой – к коллектору. Этот показатель должен быть очень высоким, стремиться к бесконечности.

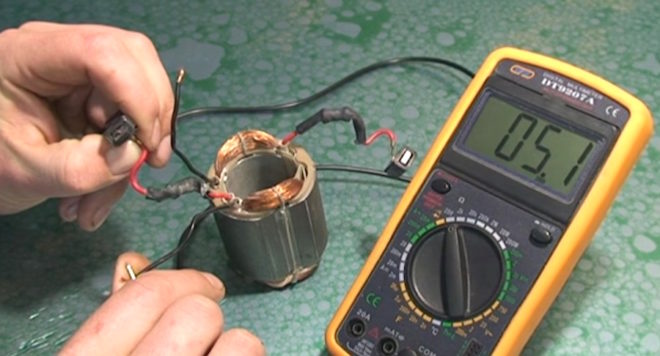

- Проверить статор на целостность обмотки.
- Измерить сопротивление, прикладывая один щуп к корпусу статора, а другой – к выводам. Чем выше будет полученный показатель, тем лучше.
Проверить электродвигатель при помощи мультиметра на межвитковое замыкание не получится. Для этого используется специальный аппарат, с помощью которого производится проверка якоря.

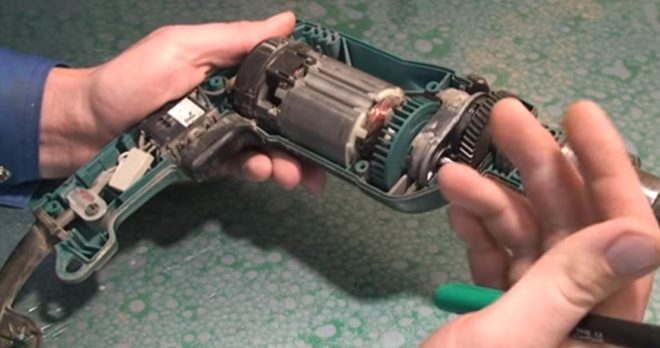

Подробно проверка двигателей электроинструмента показана в этом видео:
Особенности проверки электромоторов с дополнительными элементами
Зачастую электрические силовые установки оснащаются дополнительными компонентами, предназначенными для защиты оборудования или оптимизации его работы. Наиболее распространенными элементами, встраивающимися в мотор, являются:
Обычного мультиметра, как правило, достаточно для диагностики большинства неполадок, которые могут возникать в электромоторах. Если установить причину неисправности этим прибором не представляется возможным, проверка производится с помощью высокоточных и дорогостоящих аппаратов, которые имеются только у специалистов.
В этом материале содержится вся необходимая информация о том, как правильно проверить электродвигатель мультиметром в бытовых условиях. При выходе любой электротехники из строя самое главное – прозвонить обмотку мотора, чтобы исключить его неисправность, поскольку силовая установка имеет наиболее высокую стоимость по сравнению с другими элементами.
При измерении сопротивления обмоток при постоянном токе имеют значение не только абсолютная величина сопротивления и соответствие ее расчетной, но и симметричность сопротивлений отдельных фаз. Одинаковое, но значительно отличающееся от расчетного значение сопротивления каждой фазы может быть вызвано ошибкой в числе витков катушки, применением провода, отличающегося сечением от расчетного, либо отличием средней длины витка от расчетной. Разные значения сопротивлений отдельных фаз могут быть следствием многих причин - ошибок в схеме соединения катушек и катушечных групп, витковых замыканий и плохого качества паек. Допустимое отклонение фактического значения сопротивления от расчетного можно принять равным ±2%, а допустимое значение расхождения сопротивления отдельных фаз - не более 2% среднего значения сопротивления фаз.
Измерение сопротивления обмоток при постоянном токе производят по методу амперметра - вольтметра, а также электрическими мостами. Измеряют обмотки при их практически холодном состоянии (температура любой части электродвигателя отличается от температуры окружающей среды не более чем на 3°С). Температуру окружающего воздуха замеряют не менее чем в трех местах на расстоянии 1-2 м от электродвигателя. Термометры нужно располагать на уровне оси электродвигателя в местах, защищенных от потоков воздуха, создаваемых другими электродвигателями, вентиляторами или случайными причинами. За расчетную температуру принимают среднюю из показаний термометров. Схема подключения измеряемого сопротивления, источника питания и приборов приведена на рис. 1. В качестве источника питания может быть применена аккумуляторная батарея, создающая в обмотке ток до 20% номинального. Время включения тока при каждом измерении не должно превышать 1 мин.
Рис. 1. Метод амперметра - вольтметра.
1Х - ток в измеряемом сопротивлении; /в -ток в ветви вольтметра; 1 - ток по амперметру; Rx - измеряемое сопротивление; RB - сопротивление вольтметра; К - рубильник; R - добавочное регулируемое сопротивление.
Во избежание повреждения вольтметра импульсами э.д.с. при резком изменении тока в цепи измерения необходимо сначала включить нижний рубильник (у аккумуляторной батареи) при отключенном верхнем рубильнике (у вольтметра); этот рубильник включают только тогда, когда ток в измеряемом сопротивлении установится. Регулировку производят с помощью добавочного сопротивления.
Искомое значение Rx определяется следующим образом:
где U - замеренное напряжение, В; RB- внутреннее сопротивление вольтметра, Ом; 1Х--ток, проходящий через сопротивление Rx, А; -ток, проходящий через вольтметр, А.
Рис. 2. Сдвоенный щуп для измерения сопротивлений. Ток аккумуляторной батареи
Преобразуя последнее выражение, находим:
Когда сопротивление вольтметра превосходит измеряемое сопротивление более чем в 100 раз, отношение U/RB мало по сравнению с / и можно с достаточной точностью принять, что RX=U/I.
При сборке схемы следует обратить особое внимание на надежность контактных соединений самой схемы. В частности, чтобы исключить влияние переходного сопротивления контактов, при измерении сопротивления обмотки ротора цепь вольтметра следует подключать не к поводкам постоянно смонтированных щеток, а непосредственно к контактным кольцам через специальные щетки.
Для раздельного подключения к испытуемому сопротивлению цепей вольтметра и амперметра иногда применяют специальные сдвоенные щупы (рис. 2). Щупы имеют по две иглы - неподвижную 2, ввинченную или запрессованную в текстолитовый наконечник 1, и подвижную 3, свободно проходящую через наконечник и отжимаемую пружиной 4. Игла 3 соединена с помощью проводника 5 с амперметром, а игла 2- с вольтметром. Щуп заключен во втулку 6, закрытую изолятором 7.
При подсоединении щупов (рис. 3) сначала с измеряемым сопротивлением соприкасаются подвижные иглы, а затем при дальнейшем нажатии на щупы - неподвижные. При снятии щупов вначале разрывается цепь вольтметра, потом уже цепь тока. Тем самым вольтметр предохраняется от толчков э. д. е., возникающих при размыкании тока.
Рис. 3. Подключение сдвоенных щупов.
1 - измеряемое сопротивление; 2 - сдвоенные щупы; 3 - неподвижные иглы щупа; 4 - подвижные иглы щупа; 5 - реостат.
Следует отметить, что при пользовании обычными щупами (иглой с изолированной ручкой) пришлось бы применить четыре щупа и, следовательно, занять работой два человека. При пользовании сдвоенными щупами ту же работу может выполнить один человек.
При измерении сопротивлений обмоток электродвигателя, если выведены только три выводных конца обмотки (глухое соединение), следует замерить сопротивление между каждой парой выводных концов (Ri-2, R2-3, Яз-О если эти сопротивления равны, то сопротивление каждой фазы (R1, R2, R3,) составляет:
при соединении в звезду (рис. 4)
при соединении в треугольник (рис. 5)
Замеры сопротивления обмоток производят при значениях тока 10, 15 и 20% номинального*. За расчетное принимают среднее из трех измерений. Измеренные сопротивления различных фаз обмоток статора и ротора не должны отличаться друг от друга более чем на ±2% среднего значения, а от ранее измеренных или от заводских данных - более чем на 2%.
Рис. 4. Измерение сопротивления обмотки при соединении фаз в треугольник.
Рис. 5. Измерение сопротивления обмотки при соединении фаз в звезду.

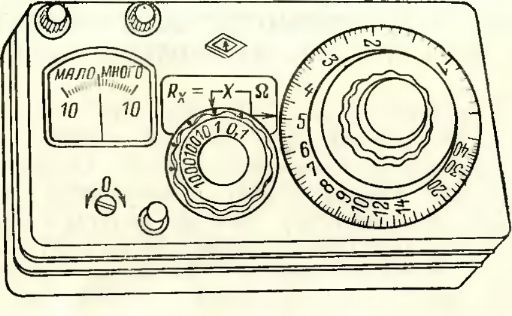

С большой точностью измерение сопротивления обмоток при постоянном токе можно производить электрическими мостами. Как известно, принцип действия моста состоит в том, что измеряемое сопротивление Rx и три известных регулируемых резистора Ri, Я2 и Яз включают таким образом, чтобы образовался замкнутый четырехугольник. К двум диагонально расположенным углам четырехугольника прикладывают напряжение от источника постоянного тока - обычно от аккумуляторной батареи, а к двум другим углам четырехугольника подключают чувствительный гальванометр, у которого нулевое положение стрелки расположено посередине шкалы.
Подбором сопротивлений R1, R2 и R3 можно добиться того, чтобы через гальванометр не проходил ток. Это возможно, если произведения противоположно расположенных сопротивлений равны между собой, т. е.
RxR2 = RlR3.
Этот простой одинарный мост пригоден для измерения сравнительно большого сопротивления обмоток мелких двигателей, поскольку измеряется фактически искомое сопротивление самих обмоток и сопротивление соединительных проводов и контактов, которым при сравнительно большом сопротивлении обмоток можно пренебречь. Применение одинарного моста ограничено измерением сопротивлений 1 Ом и более.
*Измерение при токе, большем 20% номинального, может привести к искажению результатов из-за нагревания измеряемого сопротивления.
Более универсальным, пригодным для измерения сопротивлений как больших, так и менее 1 Ом, является двойной мост Томпсона, при измерении которым сопротивление соединительных проводов и контактов практически не имеет значения. Однако эти мосты громоздки и дороги.
По конструктивному исполнению в зависимости от способа, подбора и регулировки переменных сопротивлений мосты разделяются на штепсельные, рычажные и линейные (струнные).

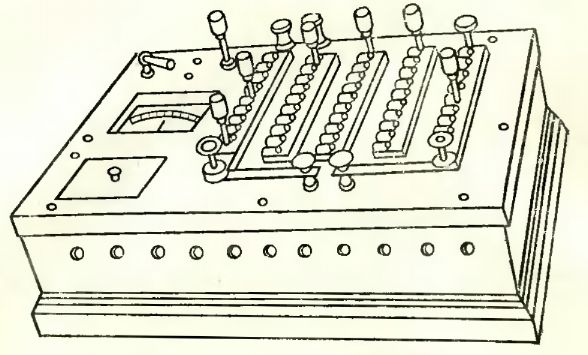

В штепсельных мостах (рис. 6) включение переменных резисторов производят при установке штепселей в гнезда, к которым присоединены эти переменные резисторы. При хорошей подгонке штепселей к гнездам можно добиться очень точных результатов измерений. Недостатком штепсельных мостов является большая затрата времени при производстве замеров.
Рис. 6. Штепсельный мост
Рис. 7. Рычажный мост.

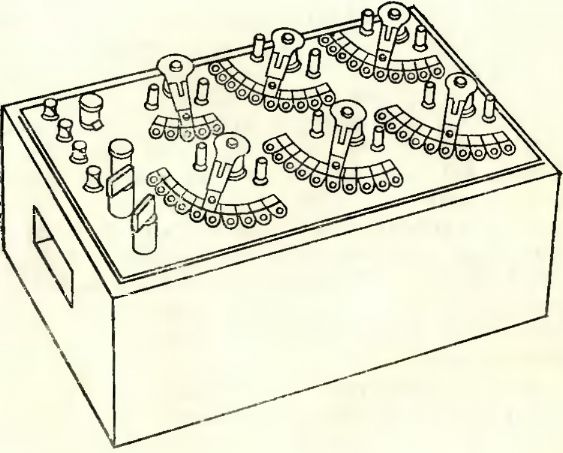

В рычажных мостах (рис. 7) включение переменных резисторов достигается перемещением рычага по набору контактов, к которым подключены переменные резисторы. При чистых хороших контактах точность измерений на рычажных мостах не уступает точности измерений на штепсельных мостах при значительно более высокой скорости замеров.
В линейных мостах каждый из переменных резисторов выполнен в виде проволоки (струны) из материала, обладающего высоким удельным сопротивлением, по которой может передвигаться подвижный контакт (нож). В некоторых конструкциях (рис. 8) струна располагается по окружности. В линейных мостах в зависимости от положения подвижного контакта изменяется соотношение переменных сопротивлений. Линейные мосты являются самыми дешевыми, работа на них так же быстра, как и на рычажных мостах, однако точность измерений ниже, чем на других типах мостов. Применяются линейные мосты только для измерений, не требующих высокой точности.
Рис. 8. Линейный мост.
Как известно, сопротивление проводника при постоянном токе зависит от материала проводника, его размеров и его температуры. Расчетные значения сопротивлений обмоток обычно относят к температуре 15°С, и, если измерение сопротивления производилось при другой температуре, то его пересчитывают к значению, соответствующему 15°С.
