Какой бензонасос поставить на ваз 2112

Столкнулся с проблемой, что в интернете все статьи по замене бензонасоса делались с бензонасосом совсем не таким как у меня. А так как я лез туда первый раз, было ссыкотно немного…
Пришлось методом научного познания все делать. Фоткал для себя чтобы не забыть чего где и как потом.

Для начала надо скинуть давление в бензонасосе. Для этого достаточно вытащить предохранитель бензонасоса, который находится
за платстиковой перегородкой со стороны пассажира, около "мозгов". Предохранитель по идее будет первый справа (ближе к моторному отсеку, у меня на 15 А стоял). Вытаскиваем и заводим машину пока не заглохнет.

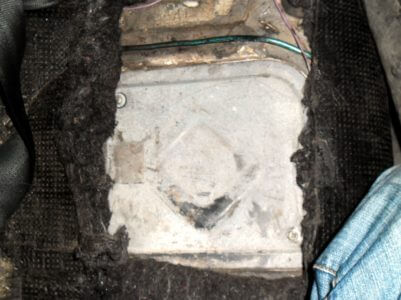

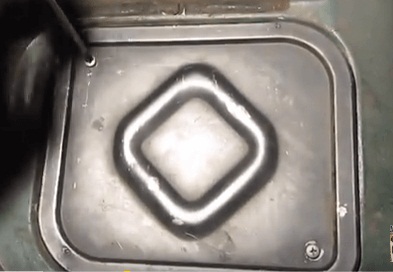

Откидываем задние сиденья. Видим черный лючек. Откручеваем у него два шурупа и снимаем.

Судя по обилию грязи - я первый кто сюда залез.

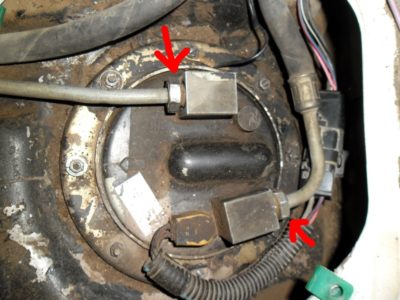

Отсоединяем два патрубка, со вторым мне пришлось повозиться, т.к он никак не хотел сниматься, упираясь в заднюю стенку.
Отсоединяя патрубки приготовьте тряпочку, из них может вытечь немного бензина.

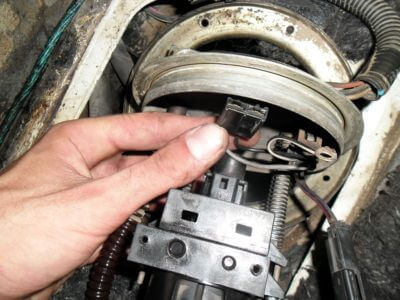

Отсоединяем штекер питания.

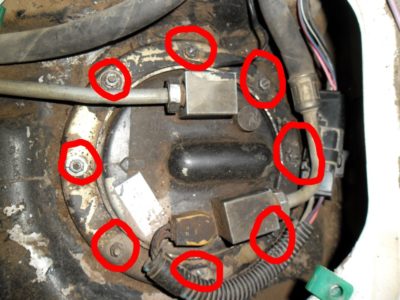

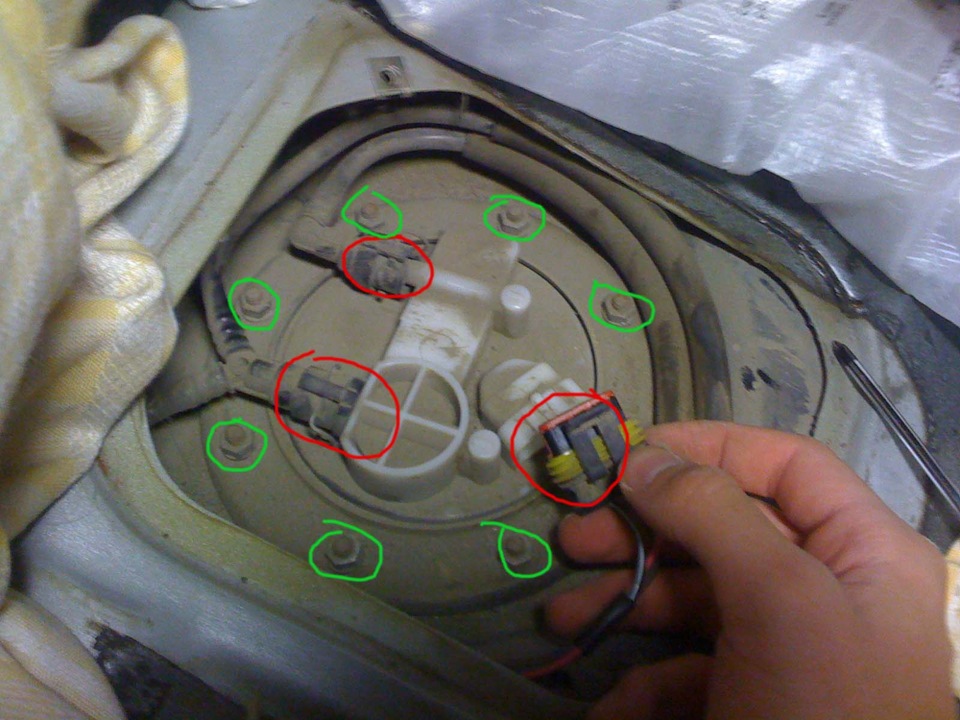

Ключем на 10 откручиваем 8 гаек.

После этого я там пропылесосил и вымыл, чтобы при вытаскивании насоса грязь не попала в бензобак.

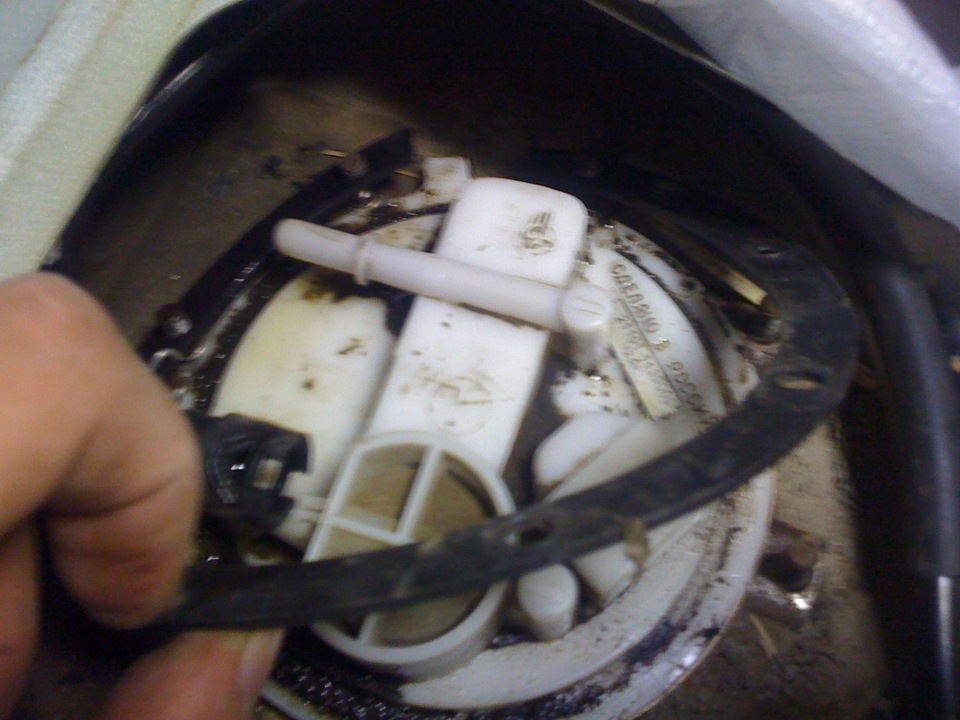

Снимаем железяку, которую держали 8 гаек, под железякой снимаем уплотнитель.

После этого вытаскиваем модуль бензонасоса, аккуратно наклоняя, чтобы не оторвать поплавок замера уровня топлива.
Даем бензину стечь обратно в бак)
И затем несем пациента на операционный стол.

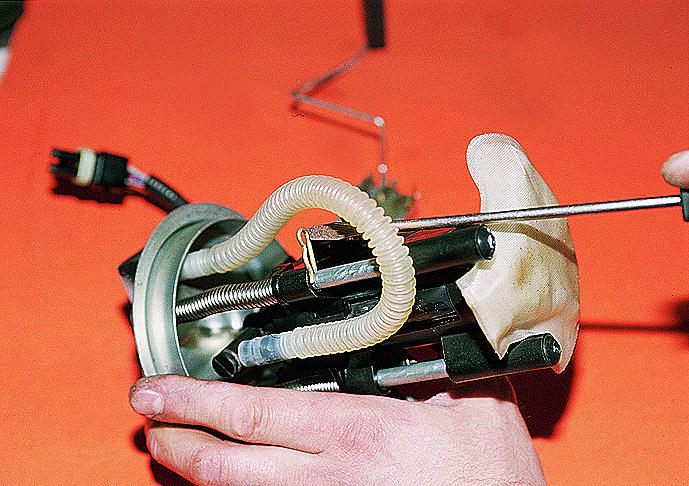

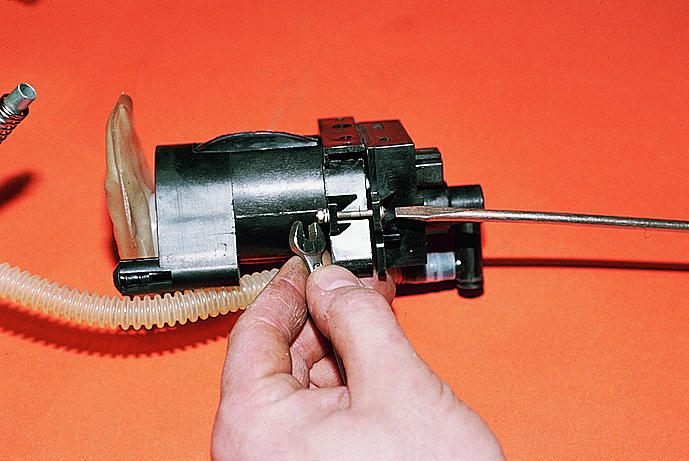

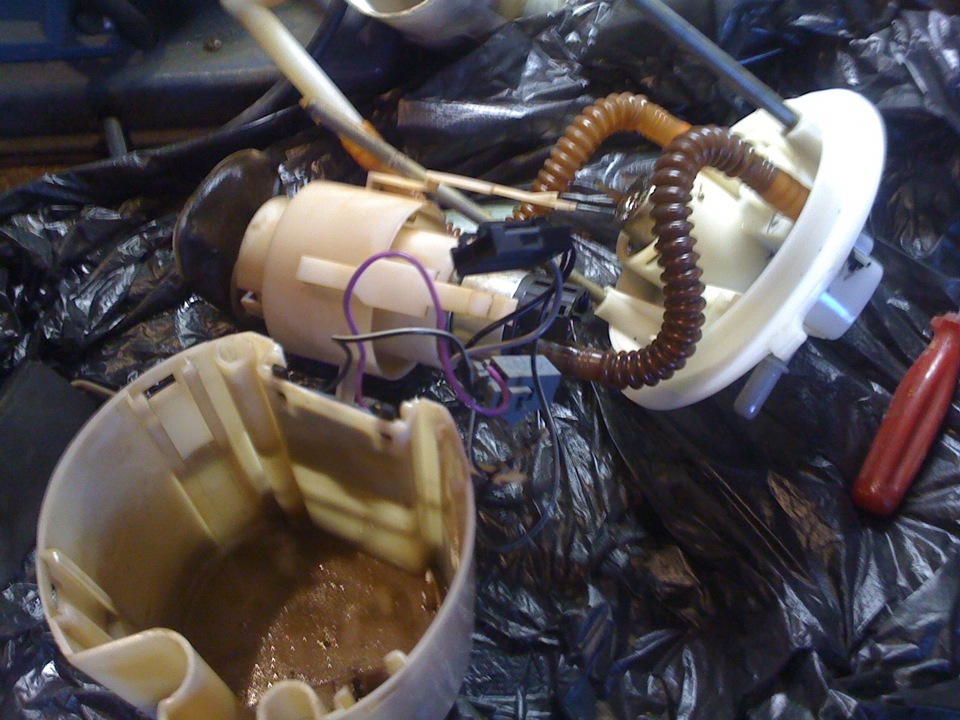

Начинаем разбирать. Сначала я открутил пружину с первого металлического стержня.

Затем со второго стержня, аккуратно поддев отверткой снимаем металлическое колечко.

Потом отсоединяем патрубок, просто потянув в сторону.

Затем я отсоединил штекера электрики.

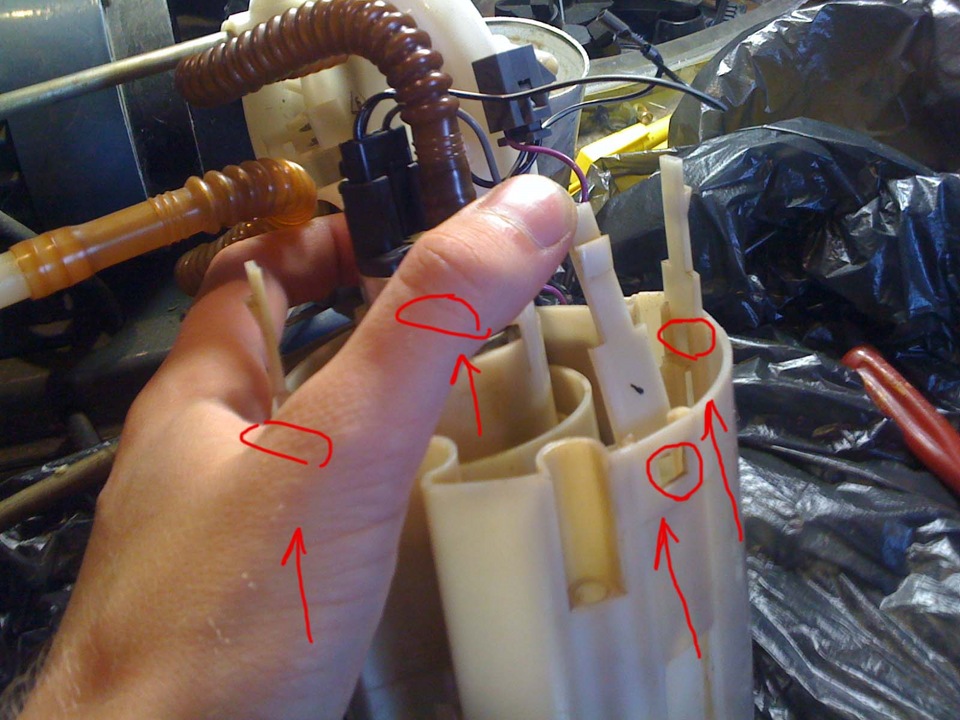

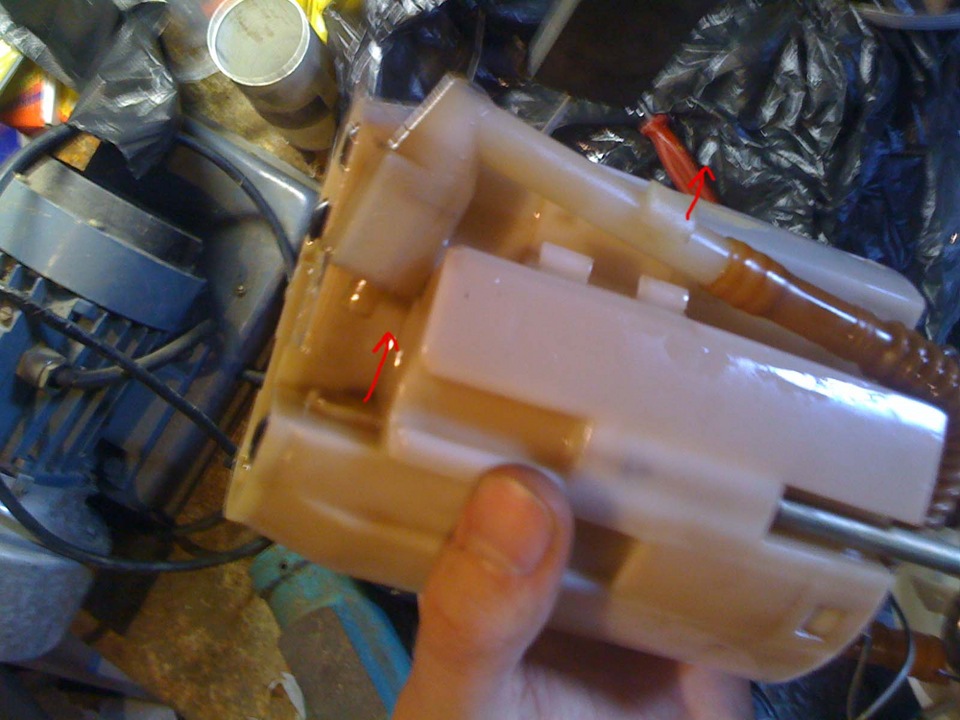

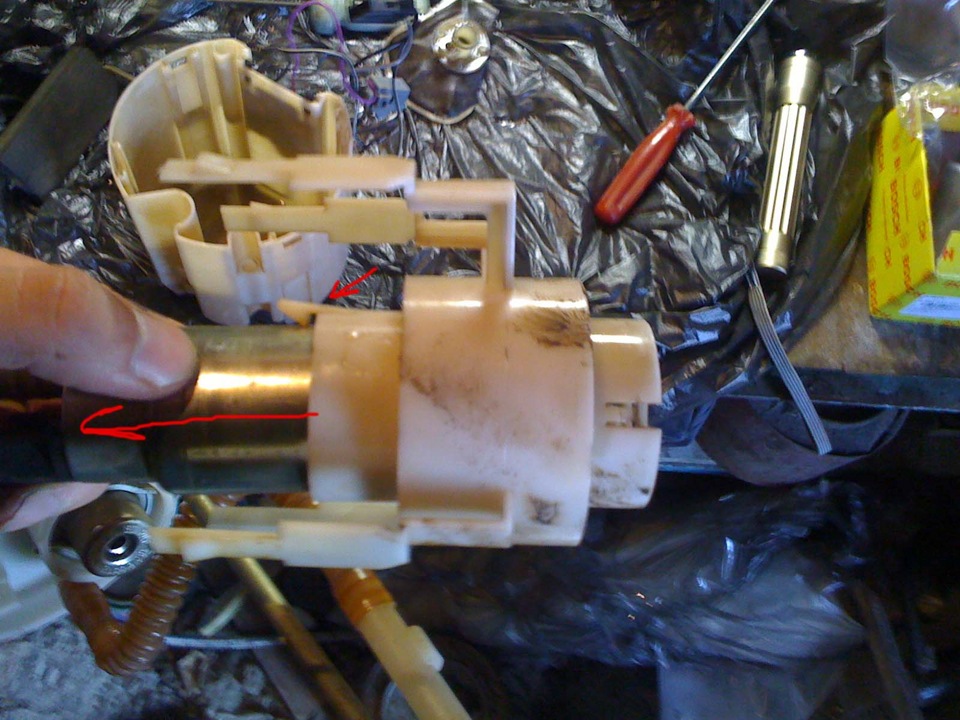

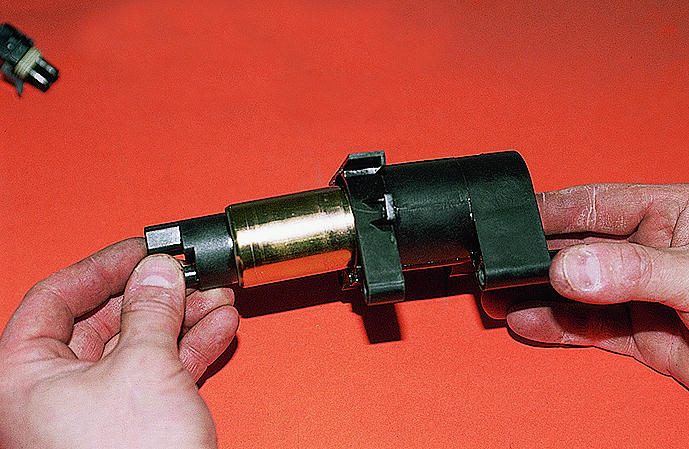

Чтобы вынуть бензонасос из корпуса, надо отогнуть защелки и аккуратно вытянуть вверх по пластиковым "рельсам"

Мы получили доступ к фильтрующей сетке. Посмотрев на состояние своей сетки, я засомневался, способна ли она вообще хоть
что то через себя пропускать… Снимаем ее просто потянув на себя.

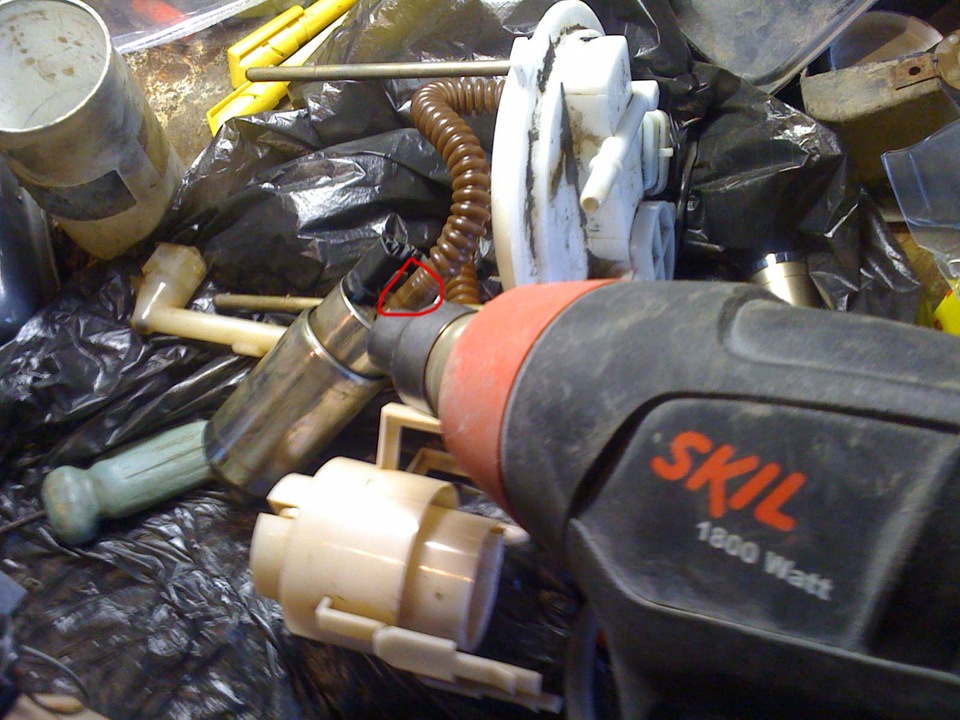

Следующий этап для меня оказался самым сложным. Необходимо было снять старую гофрированную трубку и потом одеть новую. Трубки эти впихнуты так, что хрен снимешь. Мне пришлось воспользоваться промышленным феном.
Сначала нагреть а потом вытащить.

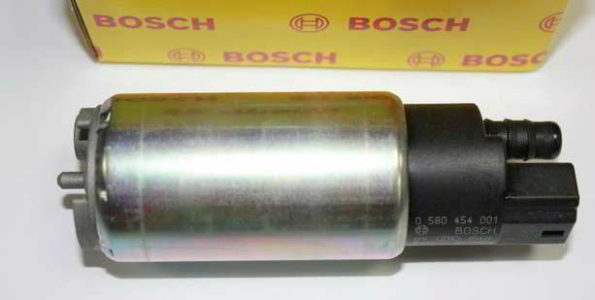

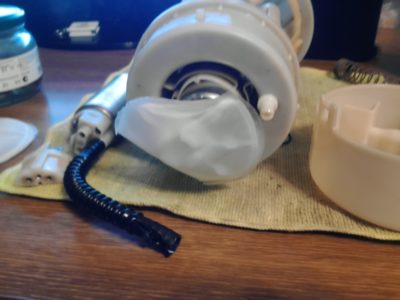

Я взял новый моторчик BOSH купленный за 1300р и гофрировальную трубку за 50р.
Трубку одевать мне было геморно … Сначала грел, потом одевал. Один конец я для верности затянул хомутиком.

на моторчик одеть немного проще оказалосьВставляем бензонасос на место. Пару раз включаем выключаем зажигание, чтобы он всосал бензина))
И все. заводимся.

Итог: во первых у меня исчез ужасный писк при включении зажигания, во вторых машина стала вести себя намнооого бодрее,

Бензонасос – это деталь автомобиля, которая отвечает за подачу топлива с бензинового бака на распылители. Впервые, электрический бензиновый насос придумали в США в 70-е года 20 столетия. В середине 90-х почти все автопроизводители перешли на эту систему отказавшись от механической. Провести замену бензинового насоса на ВАЗ-2112 достаточно легко и не требуется специальных знаний и умений.

Видео по замене бензонасоса на переднеприводных ВАЗах, в том числе и на ВАЗ-2112:

Видео материал расскажет, как провести замену бензинового насоса, а также даст некоторые рекомендации и советы.

Процесс замены бензонасоса на ВАЗ-2112

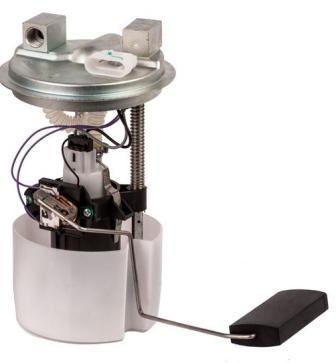

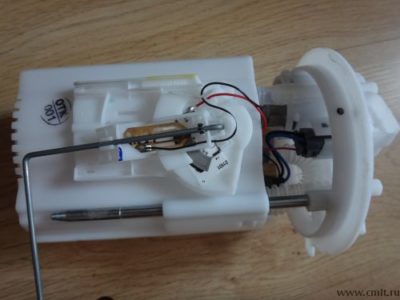

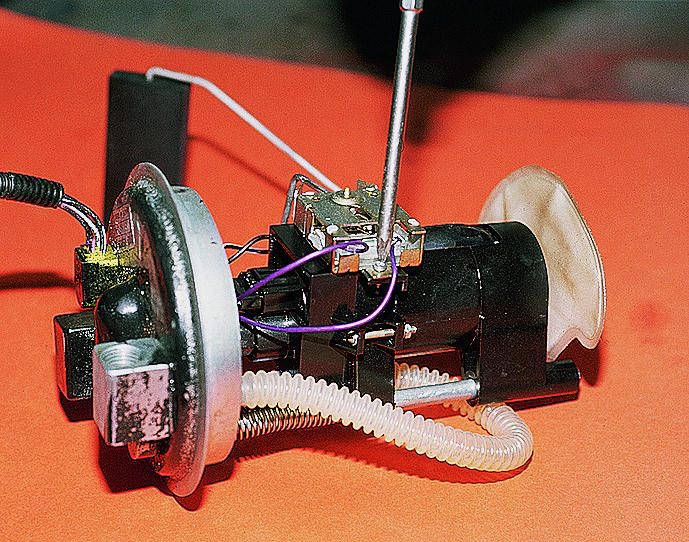

Общий вид модуля бензонасоса

Бензиновый насос на ВАЗ-2112 находится в топливном баке. Тип детали называется погружаемый. Поэтому, для замены понадобится его вытащить именно с бензобака. В нём находится ДУТ (датчик уровня топлива), который передаёт показания .

1. Отсоединяем АКБ.




   Демонтаж клеммы АКБ для ремонта

2. Проводим демонтаж заднего дивана.




   Потянув за петлю снимаем задний диван

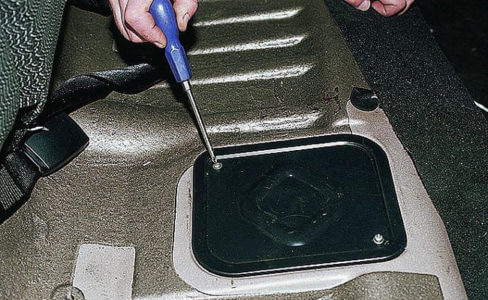

3. Выкручиваем два самореза крепления верхней пластины.
4. Демонтируем крышку люка.




   Выкрутив винты крепления снимаем крышку люка бензонасоса

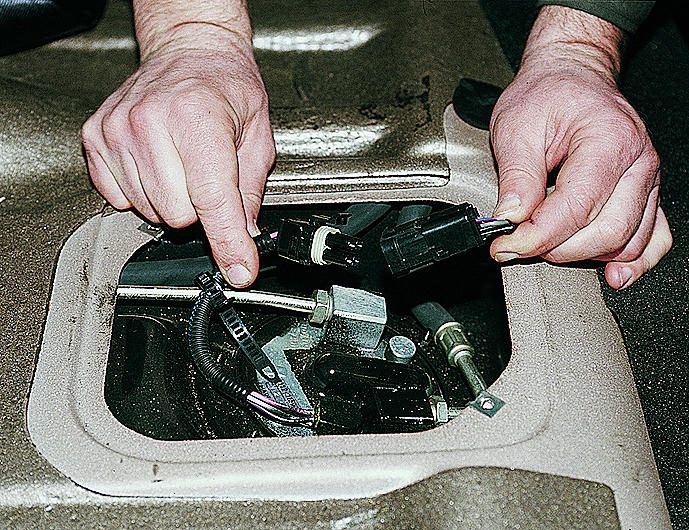

5. Отключаем разъемы электропитания на бензонасосе.




   Отключаем разъем проводов электропитания

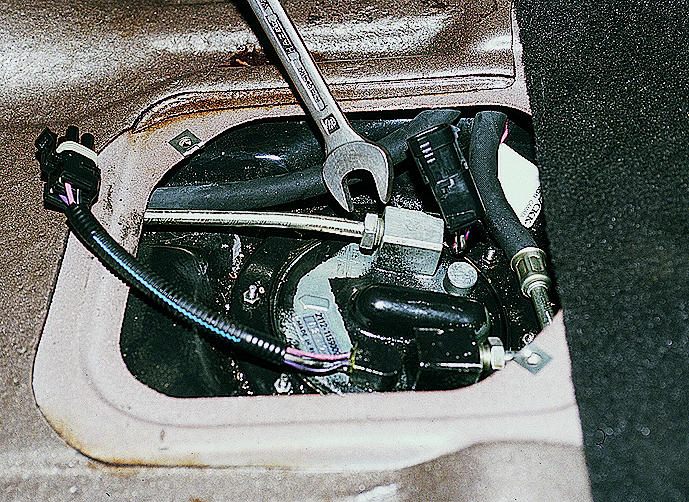

6. При помощи ключа на 17 выкручиваем трубки подачи топлива.




   Выкручиваем трубки подачи топлива

7. Теперь, освобождаем прижимное кольцо и демонтируем его.




   Снимаем уплотнительное кольцо

8. Приподымаем, аккуратно бензонасос, выводим поплавок из полости бака.




   Вынимаем бензонасос с бака

9. Демонтируем бензиновый насос.
10. Меняем резиновое уплотнительное кольцо, которое находится на нижнем посадочном месте.
11. Сборку проводим в обратном порядке.

Теперь бензиновый насос заменен и можно ездить дальше. Средний ресурс нового изделия составляет 150 000 км.

Причины выхода из строя бензонасоса

Итак, рассмотрим, основные из них:

• Низкокачественное топливо приводит к засоренности и поломке механических деталей бензинового насоса.
• Износ внутренних деталей бензонасоса.
• Возникновение задиров и раковин, которые возникаю в основном в зимний период, когда вода в бензине превращается в льдинки.
• В летнее время при сильной жаре бензин теряет смазочные свойства, что может привести к выходу из строя.

Выбор

К выбору электробензонасоса стоит подходить ответственно, поскольку если он откажет в дороге, то автомобиль не сможет продолжить движение. В сборе, эта деталь имеет артикул — 2112-1139010 . Он применяется, как и для оригинального изделия, производства АвтоВАЗ, так и для аналогов.

Вторым по популярности становится производитель Пекар , который производит достаточно надежные запасные части к автомобилям семейства ВАЗ многие годы. Ценовая политика на электрические погружаемые бензиновые насосы 10-12 поколения колеблется в районе 1200 рублей.

Выводы

Замена бензинового насоса на ВАЗ-2112 своими руками не составляет труда. Общее время проведения операции около 1,5 часа, если не выплывают форс-мажоры в виде обрыва контактной группы питания или поломка соединителя трубопроводов.

Добрый день. Сегодня к нам в автосервис заехал ВАЗ 2110. Автомобиль перестал заводиться. Свечи проверяли, искра отличная. Хозяин сказал, что до этого обсох несколько раз. В данной ситуации нам необходимо проверить работоспособность топливного насоса. Мы сняли топливный фильтр, чтобы посмотреть идет ли топливо. Но его не шло. В данной статье мы покажем Вам, как снять и заменить бензонасос на ВАЗ 2110, 2111, 2112. Инструкция подходит на все модели десятого семейства.

Артикул: Топливный насос - 2112-1139009

Инструменты: Для замены бензонасоса Вам потребуется ключи и набор головок

Снятие и замена бензонасоса ВАЗ 2110, 2111, 2112:

Первым делом отключаем клемму от аккумулятора, затем откидываем заднее сидение в сторону и откручиваем крышку бензонасоса.

Далее снимаем разъем от бензонасоса.

После этого ослабляем хомут на топливной магистрали.

Затем откручиваем 2 топливные магистрали.

Далее снимаем прокладки на магистралях бензонасоса.

После этого откручиваем 8 болтов на бензонасосе.

Затем снимаем уплотнительное кольцо.

После этого вытаскиваем бензонасос с поплавком.

Далее снимаем резиновый уплотнитель.

После этого вставляем новый бензонасос так, чтобы стрелка смотрела в заднюю часть автомобиля.

Подключаем магистрали и закрываем крышку бензонасоса.

Вот мы и научились менять бензонасос на ВАЗ 2110, 2111, 2112 своими руками. Вся процедура заняла у нас около 20 минут. Иногда достаточно просто промыть фильтр на бензонасосе и он заработает как новый. После этого двигатель завелся, но не с первого раза. Сначала он накачивал топливо в магистраль. Старайтесь не ездить с пустым баком! Удачи на дорогах!

Одну из важнейших зада в топливной системе автомобиля выполняет топливный насос или как его называет бензонасос. Именно он подает по топливной системе горючее и именно от него зависит очень многое. На инжекторных ВАЗах устанавливается электрический топливный насос, расположенный в баке. О том, как заменить бензонасос на Ваз 2110-2112 мы подробно расскажем в этой статье.

Признаки неисправности топливного насоса (бензонасоса)

Одним из основных признаков, по которым можно смело определить, что бензонасос следует заменить, является плохая тяга двигателя, при отсутствии других видимых причин. Со временем работы, слабее прокачивает топливо, в результате чего, давление в системе падает, отсюда и плохая тяга двигателя.

Чтобы убедиться, что неисправен топливный насос, следует померить (рампе). Если давление слабое, значит причина либо бензонасос, либо обратный клапан, который отвечает за давление в системе.

Неисправный бензонасос может сильно гудеть, вы будите отчетливо слышать звук его работы. Это может быть еще одним признаком, характеризующим «умирающий» насос.

Можно ли испортить бензонасос?

Да, можно, бензонасос постоянно погружен в топливо, если бензина в баке очень мало или он кончится, топливный насос будет работать «в холостую», в результате чего велика вероятность его выхода из строя.

Где расположен бензонасос

Как и у большинства инжекторных автомобилей, у ваз 2110-12 бензонасос располагается в баке, добраться до него можно с салона, подняв заднее сиденье автомобиля. Он установлен в топливный модуль, поэтому при замене насоса потребуется сначала разобрать модуль и достать старый насос.

Для того, чтобы достать топливный модуль, следует поднять заднее сидеть, открутить лючок пола, а так же 8 гаек крепления модуля и две металлические топливные трубки.

Какой топливный насос выбрать для замены

С завода устанавливается бензонасос фирмы BOSCH 580454138 . Срок его службы зависит от качества используемого топлива, а так же от условий эксплуатации. Стоит так же отметить, что данный насос подходит и для большинства других автомобилей, в том числе и импортного производства. Стоимость бензонасоса BOSCH на данный момент от 1700 руб. На рынке предлагаются так же более дешевые аналоги:

• WEBER FP 453-453 от 600 руб
• ATS 2112-1139010 от 550 руб
• ПЕКАР 2112-1139010 от 600 руб
• FENOX EFP35005O7 от 700 руб
• HOFER HF 830 301 от 550 руб
• СтартВОЛЬТ SFP 0153 от 750 руб
• VOLTON VLT2112-1139010 от 650 руб

Любой из указанных выше бензонасосов подойдет для замены оригинальному, однако не все они такого же качества, что и оригинал. Помимо самого насоса, для замены вам может потребоваться гофра,а в случае порчи кольца крепления бензонасоса вы можете его заказать или приобрести по следующему артикулу:

• Кольцо эл/бензонасоса /2110/ металл цена от 120 руб
• Гофра бензонасоса /2110/ 1.5 белая от 50 руб за шт
• Гофра бензонасоса /21101/ 1.6 длинная от 60 руб за шт

Если вы решите поменять весь топливный модуль в сборе, можно выбрать один из предложенных модулей ниже.

• Модуль эл/бензонасоса /21101/ V=1.6 в сборе ПЕКАР цена от 2500 руб
• Модуль эл/бензонасоса /21101/ V=1.6 в сборе «УТЕС» цена от 3200 руб
• Модуль эл/бензонасоса /21102/ V=1.5 в сборе «УТЕС» цена от 3000 руб
• Модуль эл/бензонасоса /21102/ V=1.5 в сборе HOFER цена от 2000 руб

Если же вы решили поменять только бензонасос, советуем при его замене сразу провести полную ревизию модуля — проверить обратный клапан и обе гофры, а так же при необходимости заменить топливную сетку.

Инструкция по замене бензонасоса

Для начала убираем заднее сиденье в сторону и откидываем кусок ковролина, который закрывает лючок топливного модуля.

Перед нами будет виден топливный модуль с двумя трубками.

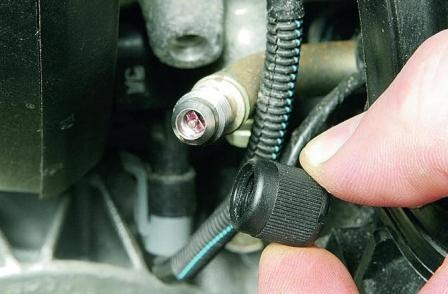

Прежде чем открутить трубки необходимо спустить давление в топливной системе. Для этого потребуется вытащить предохранитель бензонасоса, либо отключить питание модуля и запустить двигатель. После выработки остатков топлива в системе, автомобиль заглохнет и можно приступать к замене бензонасоса.

Топливный модуль у нас может быть разных типов — на быстросъемах и на закручивающийся, в зависимости от года выпуска автомобиля. Если топливные трубки на гайках, их откручиваем ключом на 17мм, если на быстросъемах, то просто зажимаем фиксаторы и снимаем их с модуля.

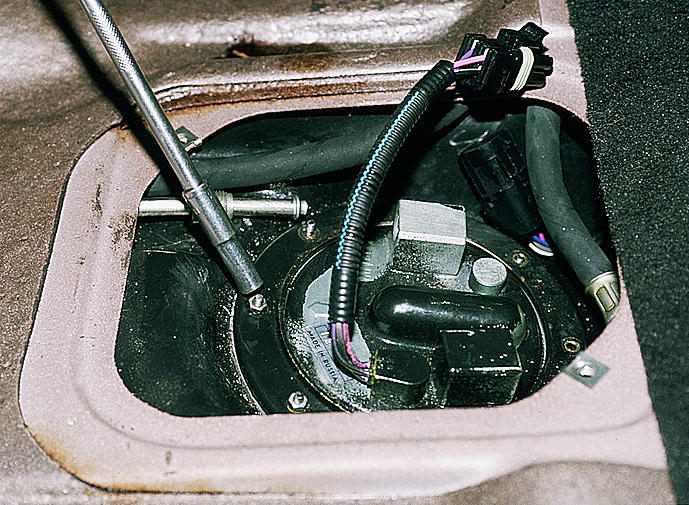

Теперь с помощью ключа или трубки на 7мм откручиваем 8 болтов крепления хомута топливного модуля.

Убираем топливные трубки в стороны, поднимаем хомут и аккуратно, чтобы не разлить бензин, вытаскиваем топливный модуль.

Отсоединяем штекер бензонасоса

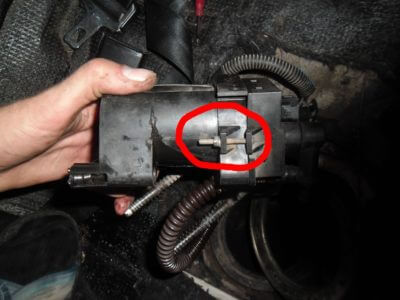

Вынимаем фиксатор показанный на фото

Чтобы установить новый бензонасос и произвести сборку, потребуется одеть на насос новый гофрированный шланг. Для того, чтобы этот шланг не пропускал воздух, при одевании на насос, его необходимо нагреть.

После чего производим сборку в обратной последовательности.

Бензонасос является основным элементом топливной системы автомобиля. Его роль заключается в отборе бензина из бака и подаче его к двигателю под давлением. Любая неисправность этого узла приводит к перебоям в работе силового агрегата, или его остановке. Замена насоса на автомобилях марок ВАЗ 2110–2112 возможна и без поездки в автосервис.

Какие бензонасосы устанавливают на автомобили ВАЗ 2110/2112

Автомобили марки ВАЗ 2110/2112, в зависимости от года выпуска и типа установленного двигателя, могут отличаться по способу подачи топлива в цилиндры.

Таблица: особенности систем подачи топлива в цилиндры двигателя в зависимости от модификации автомобиля

Лишь первые модификации ВАЗ 2110 оснащались карбюраторной системой впрыска. С завода на них устанавливались механические топливные насосы марки ДААЗ (каталожный номер 2108–1106010). До этого они отлично себя зарекомендовали на автомобилях серии «Спутник» и «Самара».

Механический бензонасос устанавливался в моторном отсеке ВАЗ 2110 справа от клапанной крышки двигателя, и приводился в действие распредвалом.

Все инжекторные ВАЗ 2110/2112 оборудованы топливными модулями погружного типа. В конструкцию такого модуля входят:

• электрический бензонасос;
• фильтр грубой очистки;
• датчик уровня топлива.

Топливный модуль устанавливается непосредственно в бак автомобиля. Иными словами, бензонасос, полностью погружён в бензин. Инжекторные ВАЗ 2110/2112 оборудовались и оборудуются электрическими топливными насосами отечественного, совместного или импортного производства. Это изделия предприятий «Утёс», «Пекар», Саратовского завода, а также всемирно известной фирмы «Бош», насосами производства которой оснащаются все современные ВАЗы. Каталожный номер стокового электрического насоса - 2112–1139009. Есть и модификации, номера которых имеют две дополнительные цифры: 02 или 03. В зависимости от них изделия могут отличаться длиной и диаметром.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе - присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Признаки неисправности бензонасоса ВАЗ 2110/2112

Признаки неисправности насоса проявляются одинаково, независимо от его конструкции и типа системы впрыска. К ним можно отнести:

• затруднённый запуск мотора;
• нестабильную работу двигателя на холостых оборотах (вибрация, троение, остановка силового агрегата);
• провалы при разгоне в движении;
• снижение мощностных и тяговых качеств мотора;
• отсутствие характерного звука запуска бензонасоса (для инжекторных двигателей);
• наличие следов подтекания топлива (для карбюраторных силовых агрегатов).

Самостоятельно определить неисправность бензонасоса достаточно проблематично, ведь первые три признака, являющиеся основными, могут свидетельствовать и о других проблемах в топливной системе, как:

• засорение топливного фильтра;
• неполадки с датчиками массового расхода воздуха, положения дроссельной заслонки, уровня кислорода и т.п.;
• засорения одной или нескольких форсунок;
• выход из строя регулятора давления.

Кроме этого, подобные симптомы наблюдаются и при возникновении проблем с зажиганием. Установить, что причиной перечисленных признаков является именно топливный фильтр можно путём проверки устройства.

Как проверить механический топливный насос

Для проверки механического бензонасоса понадобятся следующие инструменты и средства:

• шлицевая отвёртка;
• ключ (головка) на 10;
• ключ на 13;
• 2 чистых сухих пластиковых бутылки объёмом 2л;
• отрезок шланга (50 см) такого же диаметра, как и топливный;
• 1–1,5 л бензина;
• штангенциркуль (линейка);
• секундомер (часы).

Начнём с производительности. Исправный механический бензонасос ВАЗ 2110 при заведомо чистом фильтре должен перекачивать не менее 1л топлива за минуту. Алгоритм проверки следующий:

Если количество перекачанного топлива за минуту получилось меньше литра - насос неисправен. Причинами этому могут быть:

• неисправные клапаны;
• разрыв одной или нескольких мембран;
• засорение сетки насоса;
• износ приводного штока (толкателя).

Дальнейшую проверку производим в следующем порядке:

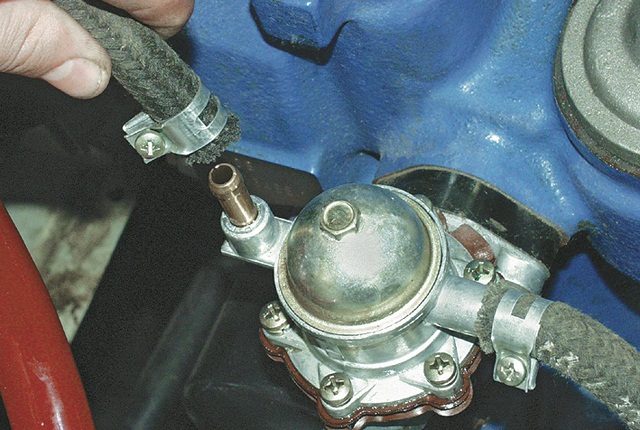

1. Отсоединяем от насоса оба шланга топливопровода.




   Отсоединяем впускной и выпускной шланги

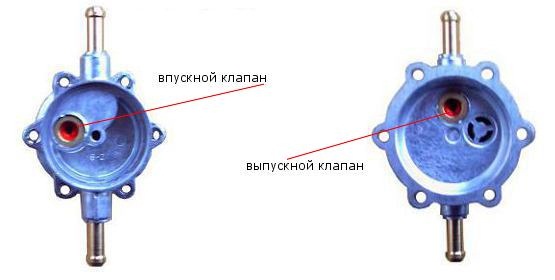

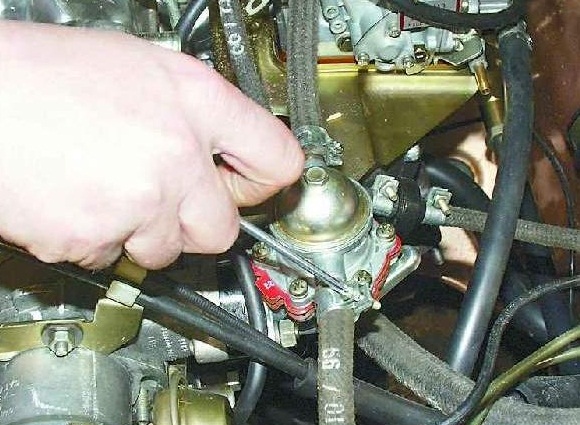

2. Проверяем впускной клапан. Для этого затыкаем пальцем соответствующий штуцер и несколько раз нажимаем на рычаг ручной подкачки топлива. Пальцем вы должны ощутить разрежение (всасывание). Если его нет - клапан вышел из строя.
3. Проверяем выпускной клапан. Прикладываем палец к выпускному штуцеру, нажимаем рычаг. На выходе должен ощущаться напор воздуха. В ином случае - неисправен выпускной клапан.




   При нажатии на рычаг ручной подкачки на впускном штуцере должно чувствоваться разрежение, а на выпускном - напор воздуха

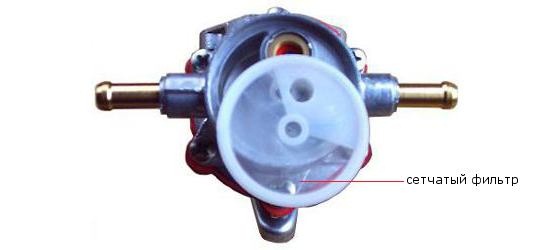

4. Если же с клапанами все в порядке, проверим состояние фильтрующей сетки. Ключом на 10 откручиваем крышку насоса. Извлекаем оттуда и осматриваем сетку на предмет засорения. Сетка в порядке - идём дальше.




   Сетчатый фильтр не должен иметь следов повреждения и деформации

5. Ключом на 13 откручиваем гайки крепления насоса.

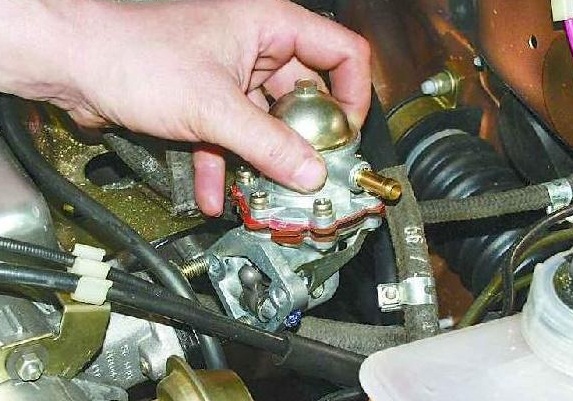

6. Аккуратно, чтобы не повредить прокладки, снимаем устройство со шпилек, сливаем с него бензин, извлекаем толкатель.

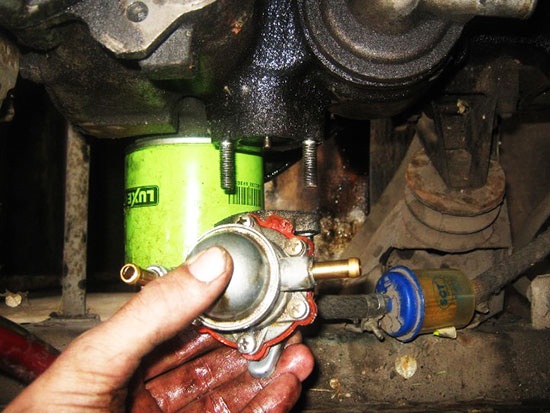

   Открутив две гайки, снимаем бензонасос со шпилек

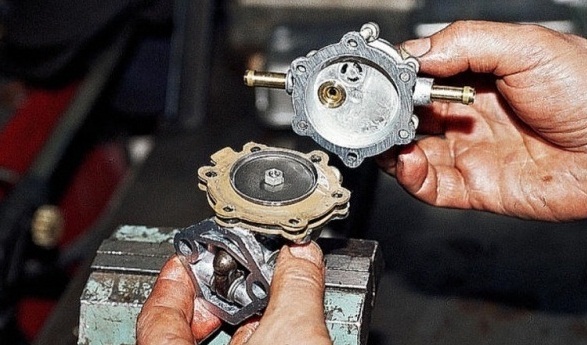

7. Шлицевой отвёрткой откручиваем 6 винтов, соединяющих 2 части корпуса насоса. Разбираем устройство, извлекаем стержень с мембранами. Откручиваем верхнюю гайку ключом на 10, снимаем мембраны со стержня. Оцениваем их состояние. Они не должны иметь трещин, разрывов, следов деформации.




   Чтобы разобрать насос нужно открутить 6 винтов по окружности корпуса

8. При помощи штангенциркуля или линейки замеряем длину штока привода бензонасоса. Она должна составлять 82,4 мм. Если она меньше, или шток имеет следы износа на любом из его концов, к дальнейшей работе он непригоден.




   Длина толкателя должна быть 82,4 мм

Замена механического

Обнаружив проблемы с топливным насосом, его можно попытаться отремонтировать самостоятельно, или заменить новым. В первом случае лучше купить ремонтный комплект. Он включает все элементы устройства, которые могут выйти из строя: клапана, прокладки, диафрагмы и толкатель.

Если же вы решили заменить насос в сборе, это ещё проще.

После демонтажа неисправного устройства вам необходимо:

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

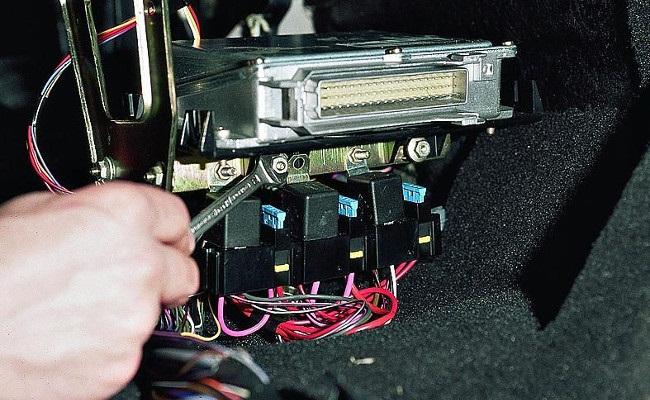

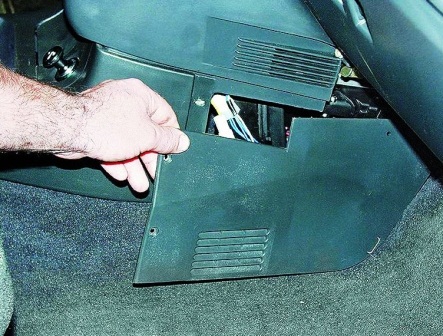

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

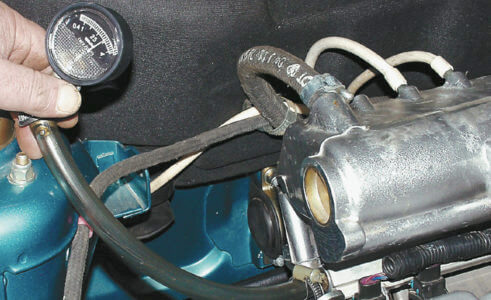

Проверка давления в топливной рампе

Но даже тот факт, что бензонасос начинает качать при включении зажигания, ещё не говорит о его исправности. Главным показателем его работы является давление в системе. Проверить его можно при помощи обычного манометра с пределом измерения 5–7 атмосфер, которым измеряют давление в шинах. Кроме него потребуются отрезок бензостойкого шланга с внутренним диаметром 9 мм и два хомута соответствующего размера.

Порядок проверки следующий:

Для двигателей объёмом 1500 см 3 оно должно составлять 2,8–3,2 атмосферы, а для силовых агрегатов объёмом 1600 см 3 – 3,6–4 атмосферы. Если же показатели прибора ниже - насос для дальнейшей эксплуатации непригоден.

Проверка производительности

Убедиться в том, что бензонасос вышел из строя поможет проверка его производительности. Для этого потребуются:

• отвёртка с крестообразной битой;
• отрезок бензостойкого шланга (50–80 см) с хомутом;
• ключ на 17;
• пустая пластиковая бутылка объёмом 2 л;
• отрезок изолированного провода;
• секундомер.

Проверка производительности осуществляется следующим образом:

1. Снимаем заднее сиденье. Приподнимаем ковролин и находим под ним лючок бензобака. Откручиваем два винта (по диагонали).
2. Сняв лючок, вы увидите верхнюю часть топливного модуля. Ключом на 17 откручиваем гайку выпускного штуцера. Надеваем на него шланг и фиксируем соединение хомутом. Другой конец шланга опускаем в пустую бутылку.
3. Отключаем разъем питания насоса. На плюсовой контакт устройства при помощи отрезка провода подводим питание от соответствующей клеммы аккумулятора. Минусовой замыкаем на массу.
4. Начинаем отсчёт времени с момента запуска насоса.

Исправный бензонасос инжекторного ВАЗ 2110/2112 должен перекачивать 1,5 л топлива за одну минуту. Если этот показатель ниже - насос подлежит замене.

Замена топливного насоса на инжекторных автомобилях ВАЗ 2110/2112

Необходимые инструменты:

• отвёртка с крестообразной битой;
• тонкая шлицевая отвёртка;
• ключ на 17;
• ключ на 7;
• ключ на 5.

Порядок работ по замене бензонасоса:

1. Отключаем минусовую клемму от аккумулятора.
2. Открываем крышку бензобака на несколько секунд для того, чтобы снизить внутри его давление
3. Снимаем заднее сиденье, откручиваем винты, открываем лючок.




   Откручиваем два винта, крепящих защитный лючок

4. Отсоединяем электрический разъем.




   Отключаем электрический разъем

5. Ключом на 17 откручиваем гайки входного и выходного штуцеров насоса. Отводим трубки в стороны. На последних модификациях ВАЗ 2110/2112 штуцеры пластиковые, а соединение с трубками бензопровода осуществляется не при помощи гаек, а при помощи защёлок.




   Ключом на 17 откручиваем гайки штуцеров насоса

6. Ключом на 7 откручиваем 8 гаек крепления прижимного кольца (фланца) модуля. Снимаем кольцо и резиновый уплотнитель под ним.




   Ключом на 7 откручиваем 8 гаек крепления фланца топливного модуля

7. Извлекаем топливный модуль из бака, аккуратно выводя поплавок датчика уровня.
8. Отвёрткой откручиваем 2 самореза, крепящие датчик к корпусу насоса. Снимаем его. Отключаем разъём питания насоса.




   Отверткой откручиваем 2 самореза крепления датчика уровня топлива

9. Тонкой шлицевой отвёрткой отводим фиксаторы на направляющих модуля.




   Отверткой отводим фиксаторы на направляющих

10. Снимаем насос с направляющих.
11. Шлицевой отвёрткой откручиваем 2 винта крепления крышки насоса. Если гайки на них будут вращаться, придерживаем их ключом на 5.




    При помощи шлицевой отвертки и ключа на 5 откручиваем болты крепления крышки бензонасоса

12. Снимаем крышку и извлекаем бензонасос из пластикового корпуса. На его место устанавливаем новое устройство.




    Извлекаем бензонасос из корпуса, на его место устанавливаем новый

13. Сборку производим в обратном порядке.
14. При установке модуля следим, чтобы стрелка на его фланце указывала на корму автомобиля.
15. Если резиновый уплотнитель имеет повреждения, нужно заменить и его. https://www.youtube.com/embed/vAJqmUZPyXU

Осуществив сборку, проверяем работу нового бензонасоса.

Процесс замены топливного насоса ВАЗ 2110/2112, независимо от его конструкции, не требует никаких особых навыков и может быть выполнен самостоятельно. Однако если вы не особо уверены в собственных силах, лучше обратиться в ближайший автосервис.
