Для очистки ветрового стекла автомобиля ваз 2108 применяется стеклоочиститель с приводом от электродвигателя. Стеклоочиститель ВАЗ-2108 (2109) состоит из электродвигателя с редуктором и систем тяг. Электродвигатель состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт (червяк). К электродвигателю со стороны коллектора крепится редуктор, состоящий из косозубой шестерни входящей в зацепление с червяком на конце вала якоря.

Шестерня находится на валу, к которому крепится система рычагов. На противоположной стороне от вала на шестерне находится кулачок, который приводит в действие подвижный контакт, который обеспечивает остановку щёток в крайнем положении. В последнее время в редукторе так же размещается тепловой предохранитель для предотвращения сгорания электродвигателя при заклинивании или примерзании щёток. Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а его работа в прерывистом режиме реле стеклоочистителя.
Если стеклоочиститель ВАЗ-2108 не работает на всех режимах, необходимо проверить предохранитель №5 и состояние редуктора. Когда электродвигатель работает, а щётки не двигаются, то неисправен редуктор. На шестерне срезало зубья и червячный винт вала не входит в зацепление с шестернёй или срезало шлицы вала шестерни, на которые одевается кривошип. Если предохранитель исправен, необходимо проверить контрольной лампой наличие напряжения на оранжевом проводе, подходящем к разъёму электродвигателя. Если питание отсутствует, проверьте состояние контактов 10 колодки 11 на монтажном блоке (находится сверху монтажного блока) и целостность проводов. Часто из-за попадания влаги подвержены коррозии контакты 10 и 18 колодки 11. При отсутствии питания на выводе 18 неисправен тепловой предохранитель или нарушен контакт в штекере электродвигателя стеклоочистителя. Для устранения этой неисправности необходимо заменить неисправный предохранитель или закоротить его, в этом случае необходимо учитывать возможность сгорания электродвигателя при заклинивании или примерзании щёток. При наличие питания переведите переключатель в режим постоянной работы и проверьте наличие напряжения на синем или сине-оранжевом проводе разъёма электродвигателя. Если питание есть необходимо проверить наличие минуса на разъёме. При исправности цепи скорей всего неисправен якорь электродвигателя. Если питание отсутствует, следует проверить состояние контактов соединяющих колодок выводов 10,15, 16, 18 и 9 колодки 11и выводов 11, 18, 19 и 20 колодки 3 монтажного блока, целостность проводов и переключателя. Для этого необходимо проверить наличие питания на выводах переключателя согласно схеме приведённой ниже. При отсутствии питания на выводе 53а (провод жёлтый с белым) проверить цепь разъём электродвигателя провод жёлтый с белой полосой, вывод 18 колодки 11, вывод 11 колодки 3, вывод 53а разъёма переключателя. Если питание на 53а есть, а на выводах переключателя отсутствует, смените переключатель. Если схема подключения электродвигателя исправна, а стеклоочиститель не работает, неисправен электродвигатель.
Если перегорает предохранитель сразу после установки при включенном зажигании, то короткое замыкание в жёлто-чёрном проводе, идущем к электродвигателям стеклоочистителя и омывателя. Если перегорает после включения стеклоочистителя то короткое в проводах, идущих от переключателя к электродвигателю или сгорел якорь электродвигателя.
Когда стеклоочиститель не работает в прерывистом режиме скорей всего неисправно реле стеклоочистителя. Если в прерывистом режиме щётки останавливаются и двигаются рывками, подгорели контакты в редукторе.
Если стеклоочиститель не работает на низких оборотах и в прерывистом режиме то есть обрыв в цепи от вывода 18 колодки Ш9 до электродвигателя. Так же возможен износ щёток электродвигателя.

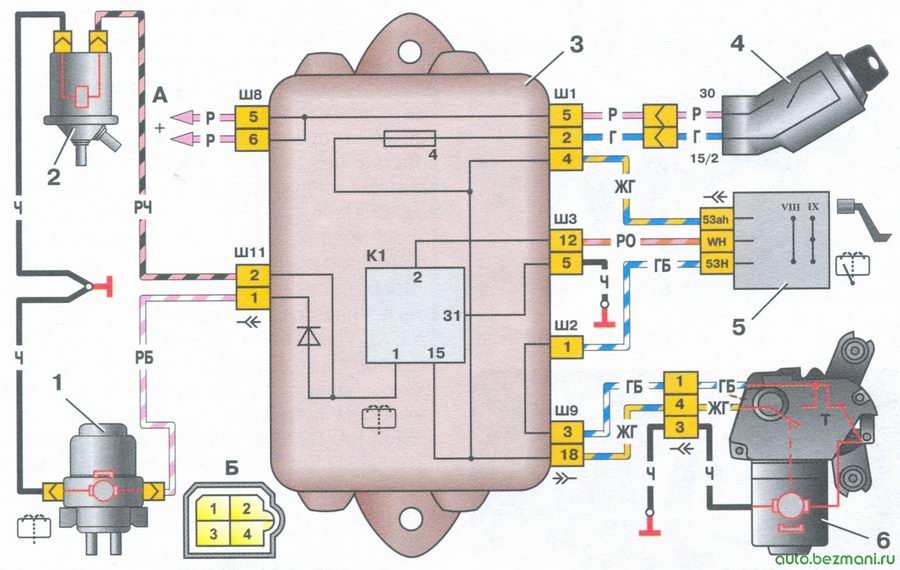

Схема стеклоочистителя ВАЗ-2108 (2109).

Стеклоочиститель, принцип работы, ремонт

Стеклоочиститель включается переключателем 9 (рис. 336), расположенным з блоке переключателей на облицовке панели приборов. В зависимости от положения клавиша переключателя возможно два режима работы стеклоочистителя: постоянная и прерывистая.

Постоянная работа стеклоочистителя получается при полностью нажатом клавише. Ток при этом идет от вывода < + > аккумуляторной батареи или зажима <30> генератора через обмотку якоря электродвигателя, минуя реле стеклоочистителя. Электродвигатель работает с постоянной скоростью, и щетки качаются с частотой 50-60 циклов в минуту.

Прерывистая работа стеклоочистителя достигается с помощью реле РС514, которое включается при среднем положении клавиша переключателя 9. Как и в предыдущем случае, ток от зажима <30> генератора тем же путем течет до штекера L переключателя 9. Затем путь тока следующий: штекер V переключателя 9 - обмотка элекромагнита реле и параллельно через дополнительный резистор- контакты прерывателя реле - биметаллическая пластина прерывателя - штекеры 1 и D переключателя 9 - масса.

Под действием тока, протекающего по обмотке электромагнита реле, якорь притягивается к сердечнику и замыкает нижние контакты реле. Через них начинает протекать ток, питающий обмотку якоря электродвигателя и он начинает вращаться. Одновременно протекает ток по обмотке прерывателя реле. Этот ток разогревает обмотку прерывателя. Биметаллическая пластина от нагревания выгибается, и контакты прерывателя размыкаются, отключая питание обмотки электромагнита. Якорь реле возвращается в исходное положение. Нижние контакты реле размыкаются, а верхние - замыкаются, прерывая питание электродвигателя. Электродвигатель останавливается.

Рис. 336. Электрическая схема включения стеклоочистителя: а - на автомобиле ВАЗ-2101 с электродвигателем МЭ-241; б - на автомобилях ВАЗ-21011 и BA3-2103 1 - электродвигатель стеклоочистителя; 1 - реле стеклоочистителя; 3 - генератор; 4 - аккумуляторная батарея; 5 и 6 - предохранители; 7 -включатель зажигания; 8 - включатель наружного освещения; 9 - переключатель стеклоочистителя; 10, 11 и 12 - контакты включателя электродвигателя; 13 - включатель стеклоочистителя в насосе омывателя ветрового стекла

Обозначение цвета проводов: Б - белый; БЧ- белый с уерной полосой; Г - голубой; ГЧ - голубой с черной полосой; Ж - желтый; ЖЧ - желтый с черной полосой; /(- красный; Кор - коричневый; Р - розовый; Ч - черный

Поскольку ток теперь не протекает через обмотку прерывателя, то она остывает вместе с биметаллической пластиной. Пластина принимает прежнюю форму и контакты прерывателя замыкаются включая питание обмотки электромагнита. Описанный цикл повторяется вновь с частотой 9-17 раз в 1 мин.

За время одного цикла щетки завершают один двойной ход п останавливаются в нижнем положении. В начальный момент включения стеклоочистителя на прерывистую работу, пока еще не нагрелась биметаллическая пластина прерывателя, щетки могут сделать до четырех непрерывных двойных ходов.

Выключение стеклоочистителя происходит после перевода клавиша переключателя 9 в исходное положение. В этом случае ток к обмотке якоря электродвигателя подается от штекера В блока предохранителей через замкнутые контакты 10 и 12 включателя электродвигателя. В тот момент, когда щетки стеклоочистителя придут в нижнее положение, выступ кулачка червячной шестерни редуктора разомкнет контакты 10 и 12 и отключит питание обмотки якоря. Якорь электродвигателя остановится, и щетки стеклоочистителя останутся в нижнем положении.

Ремонт стеклоочистителя заключается в основном в правке деформированных тяг и рычагов рычажной системы или замене их новыми. Неисправный электродвигатель рекомендуется заменять новым. Из ремонтных работ по электродвигателю допускается только замена шестерни редуктора и зачистка коллектора.

Снятие стеклоочистителя производится из отсека двигателя в следующем порядке:

Снять щетки с рычагами, отсоединить провода от аккумуляторной батареи и от электродвигателя стеклоочистителя;

Отвернуть гайки осей рычагов с установочными втулками и гайки крепления кронштейна электродвигателя и снять двигатель в комплекте с рычажной системой.

На верстаке снять с электродвигателя рычажную систему, Установка производится в последовательности, обратной снятию.

Для разборки электродвигателя стеклоочистителя необходимо отвернуть винты крепления крышки редуктора и снять ее вместе с панелью. Затем отвернуть винты крепления картера редуктора к корпусу электродвигателя и разъединить их. Вынуть якорь электродвигателя.

Чтобы снять шестерню редуктора у электродвигателя МЭ-241, необходимо отвернуть гайку крепления кривошипа, снять стопорное кольцо с оси и вынуть из картера ось с шестерней и шайбами. Для снятия шестерни электродвигателя МЭ-241 А необходимо отвернуть гайку крепления шестерни и снять ее с оси.

После разборки продуть внутренние полости электродвигателя сжатым воздухом для удаления отложений угольной пыли и проверить состояние щеток и коллектора. Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость. Коллектор необходимо зачистить мелкозернистой шлифовальной шкуркой, а затем протереть чистой тряпкой, слегка смазанной техническим вазелином. Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить новым. Проверить, нет ли следов заедания на шейках вала якоря. При необходимости зачистить их мелкозернистой шлифовальной шкуркой.

При сборке следует отводить щетки от коллектора, чтобы не поломать их и не повредить их кромок. При сборке электродвигателя МЭ-241 вставлять якорь в корпус необходимо с особой осторожностью, избегая ударов якоря о полюса, чтобы не разбить их.

После сборки необходимо проверить электродвигатель на стенде .

Особенности конструкции

Комплект очистителя ветрового стекла типа 33.5205 состоит из электрического привода, рычагов и щеток. Движение щеток стеклоочеститлей- параллельное. Схема включения стеклоочистителя показана на рис. 9.21.

Стеклоочистители ветрового стекла могут быть отечественного или импортного производства. Стеклоочистители взаимозаменяемы по присоединительным и посадочным размерам.
Также взаимозаменяемы и моторедукторы (электродвигатели с редукторами) этих стеклоочистителей, хотя они имеют некоторые отличия в конструкции. Стеклоочиститель имеет три режима работы: 1-й и 2-й режимы постоянные (но с различными скоростями движения щеток), а 3-й режим - с прерывистым движением щеток стеклоочистителя. Электродвигатель стеклоочистителя - с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу, большом сопротивлении их движению или при заедании механизма стеклоочистителя в очистителе устанавливается термобиметаллический предохранитель многоразового действия.

У моторедукторов импортного производства предохранитель установлен под крышкой редуктора на панели концевого выключателя, а у отечественных моторедукторов предохранитель вынесен на кронштейн привода стеклоочистителя.

Прерывистый режим работы стеклоочистителя обеспечивается электронным реле типа 52.3747, установленным в монтажном блоке. Это реле также включает моторедуктор стеклоочистителя (малую скорость) при включении омывателя ветрового стекла. В монтажном блоке 2114-3722010 устанавливается реле типа 526.3747 без вывода «К». Характеристики его такие же, как у реле 52.3747. Это реле можно устанавливать и в прежний монтажный блок.

На части автомобилей ваз 2108, ваз 2109 могут быть установлены стеклоочистители стекла двери задка вместе с электромагнитными клапанами омывателя. Схема включения стеклоочистителя приведена на рис. 9.22.

Стеклоочиститель стекла двери задка состоит из моторедуктора, рычага и щетки.

Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах стеклоочистителей установлен термобиметаллический предохранитель для защиты от перегрузок.

У стеклоочистителя при нагрузке моторедуктора моментом 0,49 Н м (0,05 кгс м), напряжении питания 14 В и окружающей температуре (25±10)°С число двойных ходов вала моторедуктора должно быть (50±5) мин, а потребляемая сила тока не более 2 А.

ПОЛЕЗНЫЙ СОВЕТ
Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины и щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки. Временно, до приобретения новых щеток стеклоочистителя, можно попробовать восстановить работоспособность старых щеток. Опустите щетки стеклоочистителя на минуту в чистый бензин, а затем тщательно промойте водой с мылом. Зачастую после этого щетки опять становятся как новые.

Рис. 9.21. Схема включения стеклоочистителя и омывателя ветрового стекла на автомобиле ваз 2108, ваз 2109, ваз 21099:

1 - моторедуктор стеклоочистителя ветрового стекла; 2 - термобиметаллический предохранитель; 3 - электродвигатель насоса омывателя; 4 - электромагнитный клапан омывателя ветрового стекла; 5 - монтажный блок; 6 - замок зажигания; 7 - реле зажигания; 8 - переключатель стеклоочистителей и омывателя стекол; КЗ - реле стеклоочистителя ветрового стекла; А - порядок условной нумерации штекеров в колодке стеклоочистителя; Б - к выводу «30» генератора; а - щетка 2-й скорости стеклоочистителя; б - щетка 1-й скорости стеклоочистителя; в - пружинная пластина концевого выключателя; г, д - контактные стойки концевого выключателя; С1, С2 - помехоподавительные конденсаторы; L1, L2 - дроссели.

Рис. 9.22. Схема включений стеклоочистителя стекла двери задка на автомобилях ваз 2108, ваз 2109:

1 - электродвигатель насоса омывателя; 2 - электромагнитный клапан включения омывателя заднего стекла; 3 - монтажный блок; 4 - замок зажигания; 5 - переключатель стеклоочистителей и омывателя стекол; 6 - стеклоочиститель заднего стекла; А - к выводу «30» генератора; Б - порядок условной нумерации штекеров в колодке стеклоочистителя заднего стекла.

Многие сталкивались с таким небольшим неудобством в работе штатного стеклоочистителя ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 взмаха, хотя последний ход щетки делают уже по сухому стеклу, и вполне достаточно было бы и двух взмахов, чтобы убрать всю воду, которую набрызгал омыватель.

Это неудобство, как оказалось, легко устранимо. Для этого покупаем новое реле стеклоочистителя (если что-то не получится, можно будет вставить старое и тем самым не остаться без дворников) типа 526.3747, или другое аналогичное – маркировки могут отличаться в зависимости от завода-изготовителя реле.В схеме этого реле нужно заменить резистор R4. Штатный имеет номинал 130 кОм, нам нужно поставить поменьше, в пределах 40 кОм – 70 кОм. У меня 56 кОм. Найти такой можно в точках по продаже радиодеталей, стоит копейки, либо выпаять из старой техники.

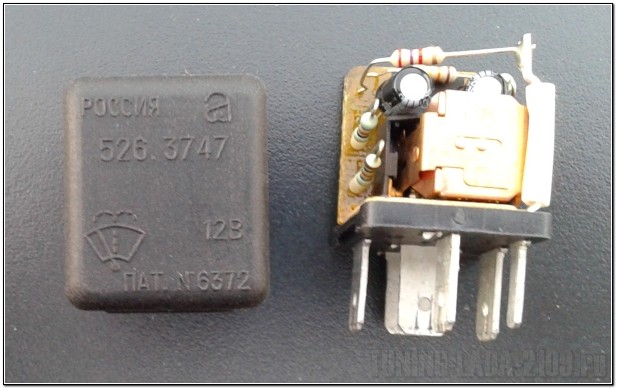

Расположение реле в «черном ящике»

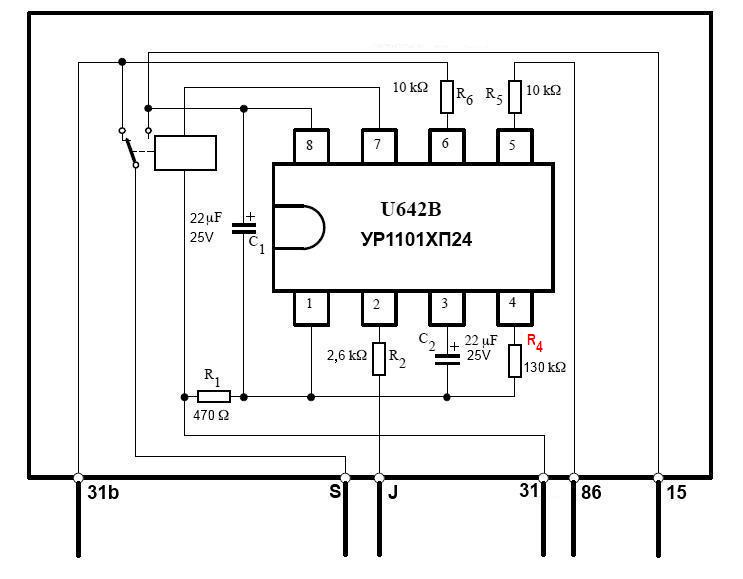

Схема реле дворников ВАЗ 2109

Внутреннее исполнение такого реле может быть разным:

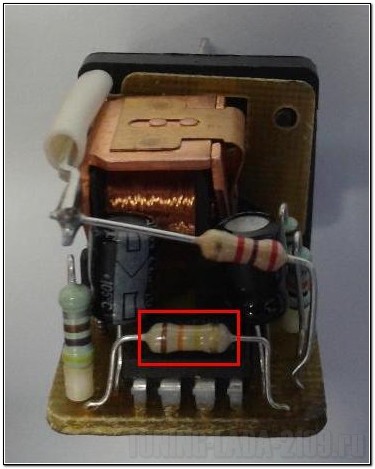

Вариант 1

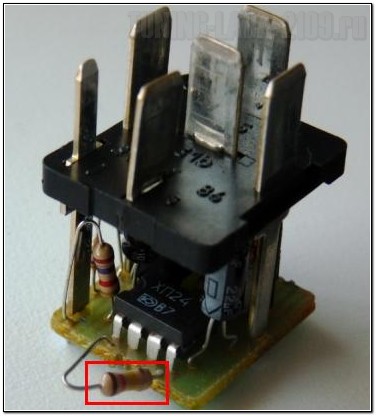

Вариант 2

Во всех случаях нужный нам резистор подключен к 4-й лапке микрочипа. На рисунках выше он выделен.

Кстати говоря, эта доработка актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта – для всех моделей, где используется этот тип реле.

Новые реле могут иметь принципиально другое исполнение. Например, мне попалось вот такое реле с маркировкой 723.3777 завода Энергомаш:

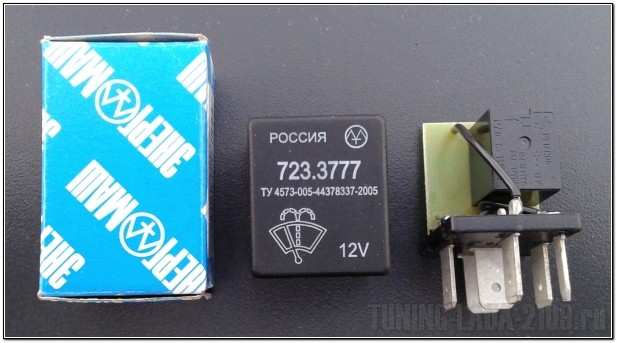

Реле 723.3777 Энергомаш. Его нам не переделать

Такое реле нам не переделать, поэтому его можно оставить в качестве запасного (оригинального), а перепаивать будем родное, извлеченное из монтажного блока:

Внешний вид родного реле

По поводу количества взмахов щеток разобрались. Теперь еще один момент.

При первом нажатии на рычаг для омыва стекла обычно бывает так: щетки уже тронулись, а воды на стекле еще нет. Это обусловлено тем, что насосу нужно время, чтобы прогнать воду по трубкам от бачка до форсунки омывателя. Эту ситуацию может исправить установка обратного клапана в трубку, чтобы предотвратить стекание воды из трубок обратно в бачок, когда насос не работает. Лично меня этот момент не сильно волнует, так как щетки идут по сухому только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубках и без того слабому насосу омывателя, поэтому такую доработку на своем авто не делал и не планирую.

А для тех кто хочет попробовать есть такая информация: можно установить детали следующих номиналов: R2 – 2,2 кОм, C2 – 47 мкФ, R4 – 22 кОм. Величина C2 влияет на все три параметра реле – задержку между взмахами, количество взмахов при включении омывателя и задержку старта щеток, поэтому возможны варианты. Если у кого получится – отпишитесь в комментариях.

Если нет желания ничего переделывать, можно поставить специальное программируемое реле. При этом щетки будут стартовать с задержкой около 0,5 сек, также есть возможность задавать паузу между взмахами щеток в прерывистом режиме при помощи манипуляций с рычагом включения дворников. Оно имеет маркировку 723.3777-01 (аналог 411.3777), кому интересно - гугл и яндекс в помощь. Я бы порекомендовал сделать регулировку паузы в ручном режиме так, как это сделано в .

Вместе с перепайкой резистора в реле для уменьшения количества ходов щеток до двух это, на мой взгляд, необходимый и достаточный объем доработок стеклоочистителя ВАЗ 2109.

Страница 1 из 3

Стеклоочиститель ветрового стекла ВАЗ-2109

Комплект очистителя ветрового стекла состоит из моторедуктора (электродвигателя с редуктором), рычагов и щеток. Движение щеток - параллельное. Электродвигатель очистителя - с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения.

Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу или большом сопротивлении их движению в очистителе устанавливается термобиметаллический предохранитель

Рис.1 Схема включения очистителя и омывателя ветрового стекла: 1 -электродвигатель омывателя ветрового стекла; 2 -электродвигатель очистителя ветрового стекла; 3 -монтажный блок; 4 -выключатель зажигания; 5 -реле разгрузки выключателя зажигания; 6 - переключатель очистителя и омывателя ветрового стекла; КЗ - реле очистителя ветрового стекла; А - к источникам питания; В - порядок условной нумерации штекеров в колодке электродвигателя очистителя

Схема включения очистителя показана на рис 1. Очиститель имеет три режима работы I - режим - прерывистый, осуществляется в положениях II и III рычага переключателя 3 Этот режим обеспечивается электронным реле К3 типа 525 3747, установленным в монтажном блоке. Это реле также включает моторедуктор очистителя (малую скорость) при включении омывателя ветрового стекла II - режим - постоянный, с малой скоростью движения щеток, осуществляется в положении IV рычага переключателя 6. При этом напряжение питания подается на щетку электродвигателя, находящуюся в геометрической нейтрали III - режим - постоянный, с высокой скоростью движения щеток Имеет место в положении V рычага переключателя 6. При этом напряжение питания подается на щетку, смещенную с геометрической нейтрали Для разгрузки контактов выключателя зажигания применяется реле

Ремонт очистителя заключается в основном в правке деформированных тяг и рычагов или замене их новыми. Неисправный моторедуктор рекомендуется заменять новым Из ремонтных работ по мотор еду кто руд о пускаете я только замена шестерни редуктора, зачистка коллектора и регулировка концевого выключателя
