Бортовой компьютер ваз 2110 sigma инструкция. Бортовой компьютер "Trip Computer"

Всем привет. При покупке машины мне бывший хозяин отдал пакетик с сервисной книжкой и руководством по эксплуатации. По приезду домой закинул этот пакет в тумбочку и даже не посмотрел что там и как, как то мне это было без надобности. И вот на днях вечером наткнулся на тот самый пакетик ну и решил все же посмотреть его наличие! Честно сказать было интересно узнать о жизни авто на первых его километрах эксплуатации. А в руководстве по эксплуатации наткнулся на описание бортового компьютера который устанавливался на авто в моей комплектации. Думаю при покупке б/у авто не всем достается данная документация, и порой бывают возникают вопросы, а как настроить бортовик? Можно методом "тыка" или гуглить интернет. Так же разновидностей бортовых компьютером велика, как тех что ставились с завода и тех что можно дополнительно поставить самому. Поэтому решил скинуть инструкцию может кому поможет данная информация с таким же бортовым компьютером.

Маршрутный компьютер (МК), устанавливается в вариантном исполнении вместо часов. МК имеет 15 функций, разбитых на 3 группы. Выбор группы
осуществляется кнопками 1, 2 и 3.

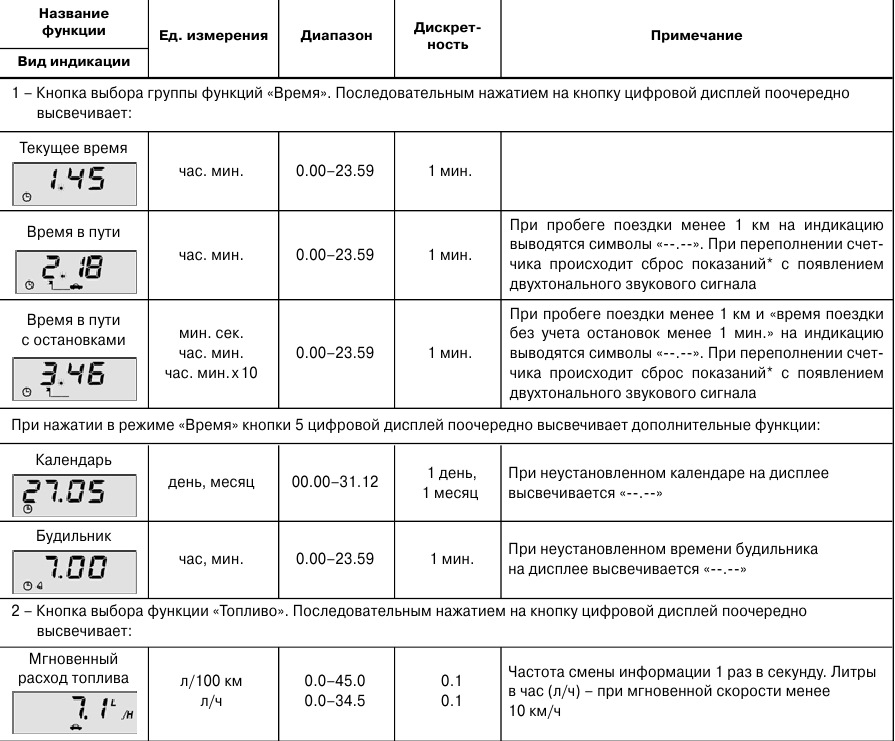

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время».
При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.
КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА
Коррекция хода часов
Нажать кнопку 4 в режиме «Текущее время».
По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов.

Установка текущего времени (календаря)
Нажать кнопку 4 в режиме «Текущее время» («календарь»).
Кнопками 5, 6 установить нужное значение часов (дня).
Нажать кнопку 4.
Кнопками 5, 6 установить нужное значение минут (месяца).
Нажать кнопку 4 для завершения установки времени (календаря).

Установка будильника

Кнопками 5, 6 установить нужное значение часов.
Нажать кнопку 4.
Кнопками 5, 6 установить нужное значение минут.
Нажать кнопку 4 для завершения установки будильника. В режиме «Текущее время» будет светиться символ будильника (будильник включен).

Выключение будильника
Нажать кнопку 4 в режиме «Будильник».
Нажать кнопку 1 для выключения будильника. В цифровых разрядах появится «--.--», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора
При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов.
При выключенных габаритных фонарях регулировка уровня подсветки производится программно:
- нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения;
- кнопками 5, 6 установить необходимый уровень яркости подсветки;
- нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива
Для проведения коррекции необходимо слить весь бензин из бака.
Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива».
На индикаторе появится мигающая цифра «0».
Нажать и удерживать кнопку 3 в течение 1 с до появления звукового сигнала подтверждения. После этого на индикаторе появится мигающая цифра «3».
Залить в бензобак с помощью мерной емкости 3 л бензина, выждать время, необходимое для успокоения датчика уровня топлива, нажать и удерживать кнопку 3 1 с до появления звукового сигнала подтверждения.
Продолжить эту процедуру до максимального значения 39 л, после которого компьютер автоматически выходит из режима.

Установка сигнализатора превышения скорости
Нажать кнопку 4 в режиме «Средняя скорость».
Кнопками 5, 6 установить требуемый порог скорости.
Нажать кнопку 4 для выхода из установки сигнализатора превышения скорости.

Когда выпускали, а тем более, проектировали автомобиль ВАЗ 2110, едва ли думали о том, что кто-то доживет до того момента, когда бортовой компьютер в автомобиле будет важнее, чем домкрат или монтировка. Получилось, что важнее. Потому что в систему управления двигателем автомобиля, пускай даже не самого свежего, можно внедрить массу полезных устройств, да и сами системы элементарно подлежат замене. А управлять и контролировать все это хозяйство можно только при помощи правильного бортового компьютера.

Зачем нужен бортовой компьютер

Те, кто ездит на десятке, конечно, не так часто сталкиваются с поломками электронных систем по причине их банального отсутствия. Но как только любая из них дает сбой - караул. Необходимо ехать к шаману на компьютерную диагностику, заглядывать ему в рот и платить кучу денег за , которые совершенно бесплатно выполняются при помощи бортового компьютера.

Будь бортовой компьютер на ВАЗ 2110 цена которого не выше 6-7 тысяч, установлен на автомобиле изначально, масса проблем с электроникой и обнаружением ошибок во всех системах автомобиля, отпали бы навсегда или по крайней мере надолго. Но только на некоторых десятках устанавливали жалкое устройство, которое показывало расход топлива и температуру воздуха и называлось маршрутным компьютером. Заглянув в салон самого дешевого седана выпуска 2010 года, даже корейского, и там можно увидеть аккуратный дисплей, пускай простого, но полноценного бортового компьютера, не говоря уже о современных моделях, в которых БК творят чудеса.

Компьютер для ВАЗ 2110

Только вот и десятку можно осовременить и вместо того, чтобы превращать ее салон в кочевую экспозицию быта якутских оленеводов, на сэкономленные на карбоновой пленке деньги можно купить отличный бортовой компьютер, который можно и установить своими руками. Цена такого удовольствия на 2016 год составляет около 10 тысяч. Есть модели и гораздо дороже, и чуть дешевле, но зато это будет полноценный помощник в дороге и в обслуживании автомобиля.

Бортовой компьютер - это хитрая штуковина, которая подключается к разъему электронного блока управления и выведет на красивый дисплей массу полезной информации:

• остаток топлива в баке;
• примерный километраж на этом топливе;
• показания датчика массового расхода воздуха;
• мгновенный расход топлива;
• сервисные функции;
• скоростные режимы автомобиля, а это в свою очередь может дать еще массу функций и показать еще массу информации.

Однако все зависит от модели компьютера. И надо понимать, что показания каждого из датчиков, сколько бы их не стояло в автомобиле, будут выведены в удобной форме на дисплей. Нельзя забывать и про коды ошибок, которые повергают в ступор людей, мало знакомых с электроникой. Компьютер справится с ними шутя, не требуя от пользователя никаких особенных знаний. Только умение читать и думать.

Типы бортовых компьютеров ВАЗ

Существует два типа бортовых компьютеров: универсальные и индивидуальные. Универсальные приборы, как правило, просты и незатейливы, могут быть использованы практически в любом автомобиле, где есть минимум электроники. Индивидуальный БК уже разработан с учетом особенностей и расположения в той или иной модели и будет заточен на точную работу только с этой моделью, но зато очень корректно считывать показания и максимально точно выводить их на дисплей.

Простенькие универсальные приборы могут быть оформлены в виде зеркала заднего вида и отображать минимум необходимой информации. Индивидуальные же приборы выполняются строго по размерам в центральной консоли или могут продаваться в комплекте с приборной панелью.

Модели и цены на БК ВАЗ 2110

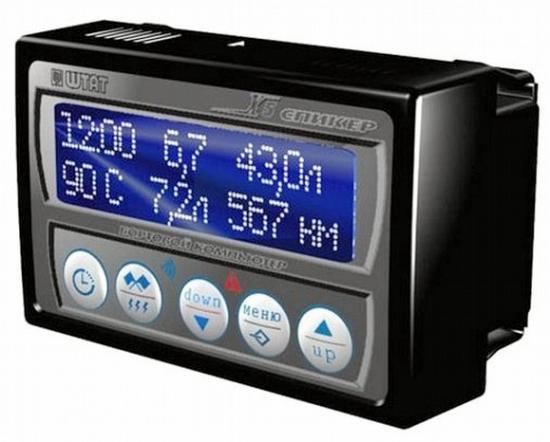

Самый простой БК Штат КП 001 стоит 5800 рублей и выполнен вместе с цифровой панелью приборов. Установка и регулировка прибора предельно проста, как и функции, которыми он располагает. Кроме тех, которые мы перечислили, Штат позволяет выполнять плазменную сушку свечей, делает напоминания о сроках прохождения ТО и еще некоторые несложные задачи.

Также определенной популярностью у владельцев десяток пользуются компьютеры Гамма GF серии 312. Он уже напоминает современный компьютер, правда качество графики - монохромное. Несмотря на это прибор выдает массу информации - начиная от самых простых, часов, термометра и будильников, заканчивая довольно широким диагностическим центром и многофункциональным маршрутным компьютером и выдает информацию о режимах работы двигателя.

Диагностирует прибор практически все узлы, в которых есть датчики - это и система зажигания, система впрыска, дроссельная заслонка, словом, все параметры плюс коды ошибок будут выданы водителю, после чего ошибки могут быть стерты и лампа Check Engine оставит вас в покое надолго.

Потратив совсем небольшую сумму и от силы полчаса времени на установку и настройку прибора, каждый сможет держать руку на пульсе своего автомобиля в реальном времени и в режиме диагностики. Удачных и безопасных всем дорог!

Бортовой компьютер на Ваз 2110 — цена

Цифровые технологии давно просочились не только в каждый дом, но и в каждый автомобиль. Бортовой компьютер ВАЗ 2110 (БК) уже более десятка лет является весьма обыденной вещью практически для любого водителя (первые БК устанавливались еще в 90-х годах на карбюраторных двигателях). С его помощью не зайдешь в социальные сети и не поиграешь в игры, но от этого он не становится менее полезным и интересным, скрывая в себе примерно такое же количество возможностей, а также разнообразных функций, как и современный смарт-телефон или планшетный ПК.

Как и любая другая цифровая техника, на ВАЗ 2112 бортовой компьютер обладает массой специфических характеристик, отличающихся от одной модели к другой. И точно так же приходится перебирать существующие на рынке предложения под себя, подбирая необходимые именно вам функции, технические данные, а также учитывая и ценовую политику конкретного изделия и производителя. Хотите знать, почему БК в современном автомобиле считается такой же незаменимой вещью, как мобильный телефон в вашем кармане?

Что из себя представляет бортовой компьютер ВАЗ 2110

Если не рассыпаться сухими терминами, переписанным из инструкции по эксплуатации, можно попросту сказать, что компьютер бортовой на ВАЗ 2112 (2110) является основным интерфейсом связи (средством общения и взаимодействия) между автомобилем и водителем. При помощи “бортового” друга вы можете узнать много полезной информации о вашем железном коне. Он поможет вам рассчитать остаток топлива, предупредит о возможном превышении скорости и непредвиденных неисправностях в основных системах инжектора и не только.

Конструктивно представляет из себя черную коробку. Может устанавливаться в приборную панель автомобиля, непосредственно на торпеду и в некоторых случаях даже на лобовое стекло. Спереди имеется небольшой числовой жидкокристаллический дисплей, а с задней стороны порт для подачи питания и связи с основными информационными системами автомобиля.

Не стоит путать электронный блок управления (ЭБУ) и бортовой компьютер. Если на ВАЗ 2110 не работает бортовой компьютер — это еще пол беды, машина может спокойно ездить, хоть автомобилист будет чувствовать себя крайне некомфортно, не имея никакой информации о работе основных систем своей машины. ЭБУ же можно считать “мозгом” автомобиля, задающим программу для работы исполнительных устройств электродвигателя. Без ЭБУ на ВАЗ-2110 типа инжектор вы точно никуда не уедите.

Тем не менее, хороший бортовой компьютер ВАЗ 2110 напрямую связан с ЭБУ, будучи способным обмениваться с ним основной информацией и сообщать о возможных проблемах с двигателем пользователю. Благодаря столь удачному симбиозу вам больше не придется ломать голову о том, почему же загорелась лампочка “Check Engine” на приборной панели.

Что показывает бортовой компьютер ВАЗ 2110

Бортовой компьютер штат ВАЗ 2110 существует в нескольких вариациях исполнения. Самый базовый вариант представляет собой небольшой семисегментный дисплей на жидком кристалле, состоящий всего из двух цифровых строчек. Он занимает весьма скромную позицию под спидометром на приборной панели. Отображает минимум информации для водителя, если не сказать, что почти ничего. Поскольку такой бортовой компьютер ВАЗ 2110 штат едва ли можно считать полноценным, часто автомобилистами заменяется на более серьезные модели, устанавливаемые вместо заглушки рядом с блоком САУО.

Бортовой компьютер на ВАЗ 2110 штат сегодня не является определенной роскошью. Полноценный электронный прибор, способный выполнить огромное количество полезных информационных и диагностических функций в вашем авто, обойдется вам не более чем в 500-900 рублей за самый простой вариант. Более “навороченные” экземпляры могут стоит от 1500 и до 12000 рублей.

Давайте обратимся к информации, которую может выдать нам бортовой штатный компьютер ВАЗ 2110. Удобным образом при помощи кнопочной навигации можно переключать ряд режимов, позволяющим держать руку на “пульсе” нашего железного коня. Вот краткий список основных возможностей, на которые способен компьютер бортовой на ВАЗ 2110:

• отображение текущего времени и настройка будильника;
• сообщает температуру за бортом автомобиля;
• считает километры пробега;
• определяет время передвижения;
• расскажет вам, каков средний расход топлива на 100 км;
• также можно узнать мгновенный расход топлива;
• предварительный расчет количества топлива в автомобиле в километрах пробега;
• средняя скорость передвижения;
• расход топлива в литрах.

Это далеко не исчерпывающий список возможностей, на которые способен бортовой компьютер на ВАЗ 2110. Существует бесчисленное множество всевозможных моделей, потенциал которых вполне может расширяться и обновляться с улучшением прилагаемой к ним прошивки. Например, штатный бортовой компьютер ВАЗ 2110 (тот же МК-10, АМК-2110 с прошивкой 211000) по умолчанию имеет конкретные недоработки, не позволяющие получать информацию через диагностический интерфейс электронного блока управления (ЭБУ), но все это прекрасно “лечится” обновленной прошивкой.

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную. Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
2. 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
3. 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

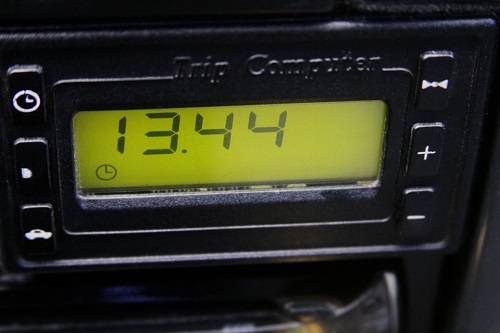

Штатный бортовой компьютер: краткий тур

Внешний вид лицевой панели показан на фото ниже. Нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая на кнопку 1, можно пролистывать функции первой группы. То же относится к другим клавишам.

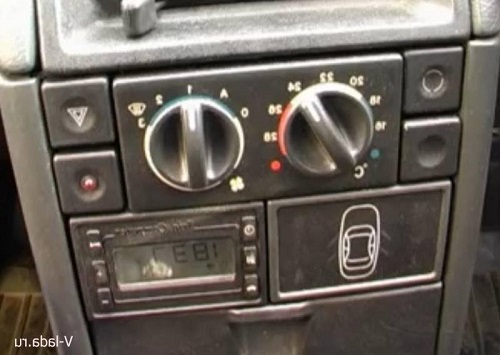

Штатный БК для хэтчбека «Лада-112»

Спрашивается, зачем нужна кнопка 5? Находясь в любой из трёх групп, этой кнопкой задействуют дополнительные функции. Кстати, их число равно двум.

В каждой группе дополнительные функции – разные.

Пример с пролистыванием

Когда зажигание выключено, на дисплее мы видим часы. Попробуем включить зажигание и нажмём клавишу 1. Саму кнопку можно нажимать любое число раз – функции переключаются циклически. Их число равно трём.

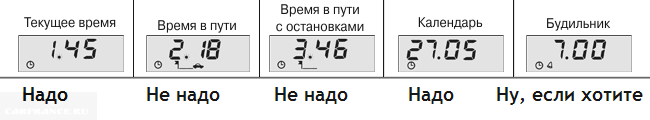

Группа функций «Время»

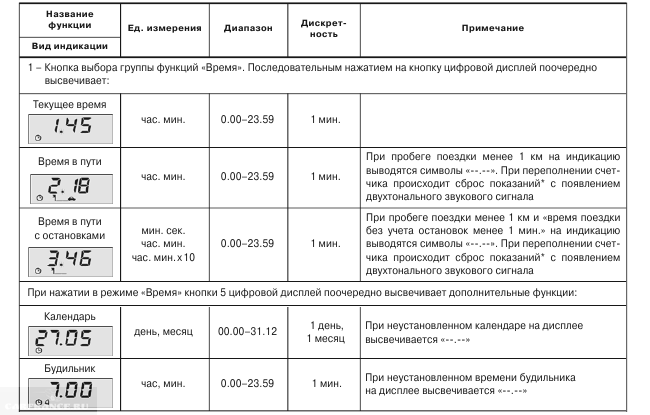

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «Десятки».

Эксплуатация БК в разных режимах

Выше сказано, как пользоваться БК в режиме «Время». Группа «Время» является первой, но есть ещё две – «Топливо», «Путь». Приводим таблицы для них.

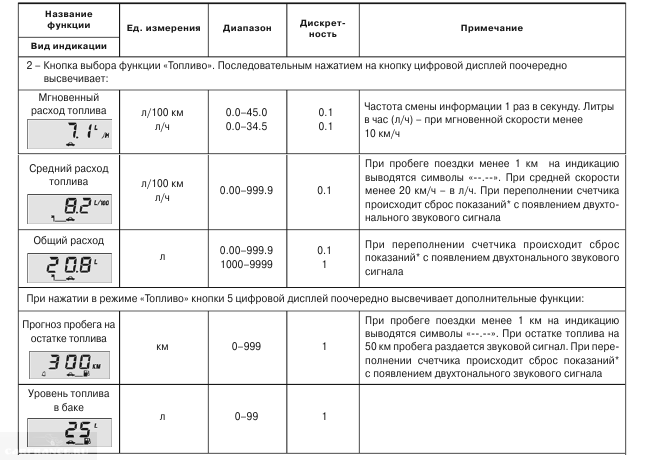

Группа функций «Топливо»

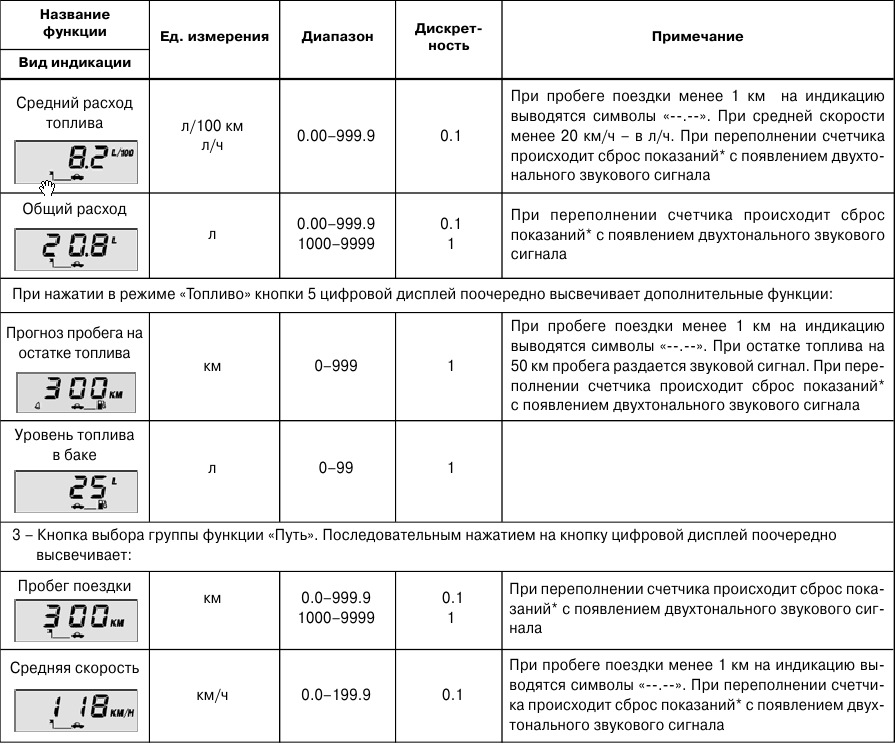

Выше приведена таблица для кнопок 2 и 5.

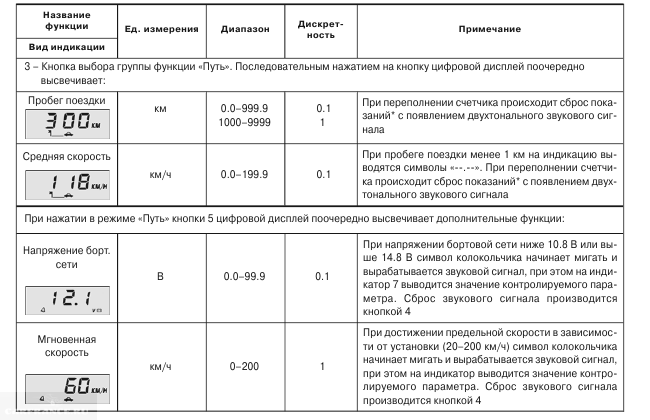

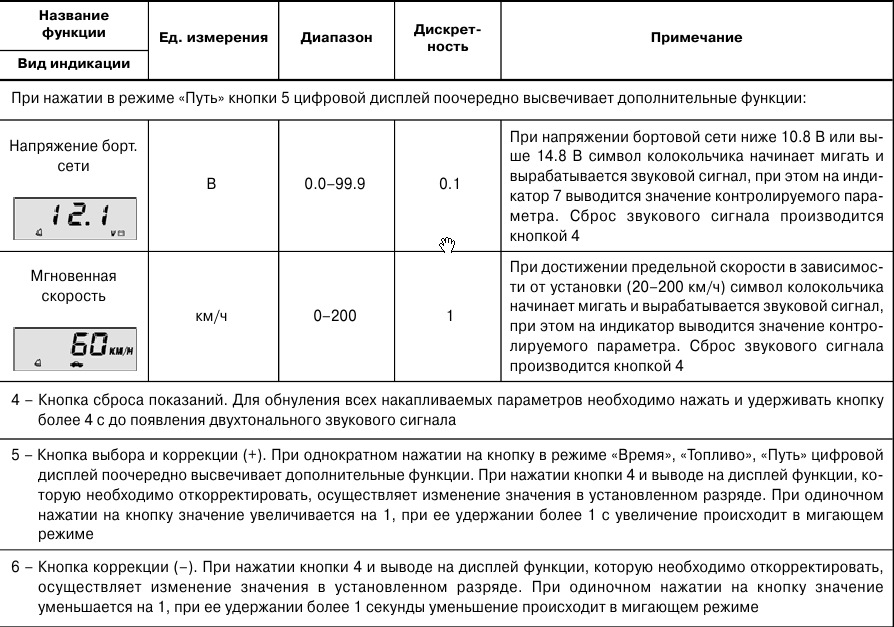

Группа функций «Путь»

Здесь показаны функции, включаемые кнопками 3, 5.

Инструкция по программированию

Будем менять разные настройки. А ещё попробуем включить будильник, поменять яркость подсветки и т.д. Таким образом, программирование компьютера на ВАЗ-2112 к эксплуатации относится тоже.

Настраиваем датчик уровня топлива

Бак сначала остаётся пустым. Включаем функцию «Уровень топлива» (2-5) и жмём кнопку 4 дольше двух секунд. Дальше выполняем шаги:

1. Жмём кнопку 3 в течение одной секунды до появления звукового сигнала;
2. Заливаем в бак три литра топлива. Ждём 10-20 секунд и повторяем шаг 1;
3. Повторяем шаги 1 и 2, пока не зальётся 39 литров.

Задействуем сигнализатор превышения скорости

Нажатиями на кнопку 3 включаем функцию «Средняя скорость». Нажимаем на клавишу 4. Дальше кнопками 5 и 6 устанавливаем требуемые цифры. В завершении нажимаем кнопку 4.

Для выключения опции используйте высокое пороговое значение: 190 или 200 км/час.

Меняем яркость подсветки

Задействуем функцию 1-3 «Время с остановками». Нажимаем кнопку 4. Клавишами 5 и 6 производим регулировку. Нажимаем на кнопку 4.

Будильник

Переходим к опции «Будильник» (дополнительная функция в списке «Часы»). Нажимаем на кнопку 4. Дальше устанавливаем значение часов (клавиши 5 и 6), жмём кнопку 4, устанавливаем значение минут (клавиши 5 и 6). По нажатию кнопки 4 будильник активируется.

Будильник в автомобиле – вещь нужная

Осталось понять, как выключить будильник. Проделайте все шаги до установки значения часов, а дальше нажмите на кнопку 1. Будильник должен выключиться!

Как настроить календарь и часы

Мы дошли до самой сложной главы. Сразу переходим к действиям:

Для быстрой корректировки выполните шаг 1 и шаг 2. Если затем нажать на кнопку 1, показания часов округлятся: было 13:57, а станет 14:00. Или иначе: было 14:05, а станет 14:00.

Пример на видео: неплохой самодельный БК

Выбор нештатного бортового компьютера на ВАЗ-2112

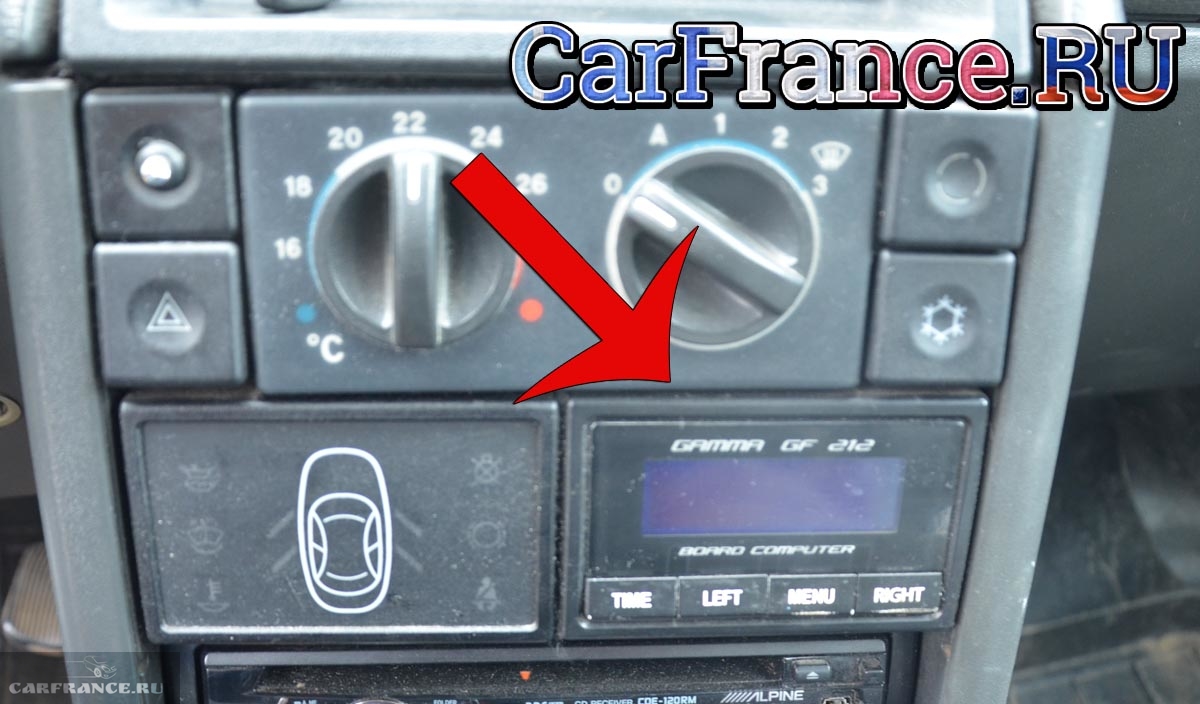

Наш редакционный 2112 с БК Gamma GF 212. Мы им полностью довольны

Самым популярным нештатным БК на ВАЗ-2110 является модель Gamma GF 212.

Его стоимость около 2500 рублей . Установка простая, необходимо просто подключиться к K-линии в диагностическом разъёме и подвести провода питания.

Есть такие полезные функции как продувка свечей и прочее. Мы от себя можем только порекомендовать его среди большого множества представленных на рынке моделей.

Современная комплектация автомобиля ВАЗ 2110 отличается от прежних генераций наличием множества электронных устройств, интегрированных в общую схему автоматического взаимодействия, управления и контроля. Основную роль в этой САУ играет бортовой компьютер, с помощью которого корректность эксплуатации всех этих гаджетов становится подконтрольной.

Виды бортовых компьютеров

Штатный бортовой компьютер "десятки" (он же - маршрутный БК) является особым электронным прибором, который служит главным экспертом оценки правильной работы электроники авто.

1. БК с установкой на автомобили с топливной системой карбюраторного типа.
2. БК с установкой на автомобили с топливной системой инжекторного типа.

В первом случае выбор таких БК на автомобильном рынке небольшой, они ограничены лимитированным набором функций. Во втором случае такие БК широко представлены в своем ассортименте с расширенным функционалом.

БК подразделяются также на изделия:

• универсального типа для установки на любое транспортное средство, в т.ч. и на ВАЗ 2110. Такие «универсалы» монтируются либо на переднее стекло, либо на кронштейне кормового зеркала.
• типовые, представляющие электронно – бортовые устройства (ЭБУ), сконструированные под конкретный вид авто.

Какой бортовой компьютер купить

На такой вопрос сложно ответить однозначно, все зависит оттого, какие задачи хочет решить автолюбитель с приобретением такого устройства, как БК ВАЗ 2110, цена на который варьируется от количества приданных функций.

При наличии небольшой суммы на покупку этого изделия можно приобрести бюджетный БК с ограниченным функционалом по диагностике, т.е. свое основное предназначение он выполнит. Если существует возможность покупки многофункционального гаджета с последующей инсталляцией в приборную панель и сервисными функциями, то он оправдает свое назначение, а ряд приданных опций, например, сушка свечей зажигания, весьма полезна в сезон низких температур.

Выбирая для ВАЗ 2110 бортовой компьютер следует определиться:

1. Для каких целей он приобретается и степень перспективной задействованности всех его функций.
2. С ценой изделия, ведь такой гаджет для «десятки» стоит от 3 до 5 тыс. руб.
3. С местом его планируемой дислокации
4. С параметрами монитора, такими, как: цвет, контраст, функциональность при режиме низких температурных значений.
5. С функциями.
6. С возможностями дополнительного сервиса.
7. С возможностями замены программного обеспечения.

Штатный бортовой компьютер "десятки"

• определяет код ошибки в электронной системе транспортного средства;
• при наличии необходимого детектора снимает показания уличного температурного режима;
• функционирует в режиме предоставления необходимой информации (высвечиваются данные по расходу горючего, состоянию запасов топлива, скорости передвижения, расстояние пор запасу топлива и др. данных).

В автомобиле ВАЗ 2110 установка бортового компьютера штатного типа проводится в место на передней панели, где ранее был установлен хронометр. Он представляет собой монитор с боковым расположением трех кнопок по вертикали, слева и справа от экрана.

Функционал кнопок

Лeвый ряд:

1. Свepxу - при поочередном надавливании показывают:

• реальное вpeмя;
• таймер (при eгo ycтaнoвке);
• время движения авто.

2. По центру:

• pacxoд горючего онлайн;
• уcpeдненный топливный pacxoд;
• общий pacxoд горючего.

3. Снизу:

• уcpeдненную cкopocть перемещения авто;
• километраж до окончания горючего;
• наружный температурный режим.

Пpaвый ряд:

1. Сверху:

• при нажатии обнуляются прежние просмотры.

2. По центру (выбор функции):

• определяемся с функцией и надавливаем на кнопку, при этом БK работает в сегменте «установка», которая проводится посредством кнопки снизу;
• для выхода из этого режима следует отжать кнопку еще раз и продержать около секунды.

3. Снизу (изменение параметров):

• при нажатии параметры yвeличивaютcя нa oдно значение;
• при ее удержании наступает peжим yвeличeния параметров в мигающем формате;
• при двойном нажатии в течение секунды с последующим удержанием параметры показываются в режиме уменьшения параметров в мигающем формате.

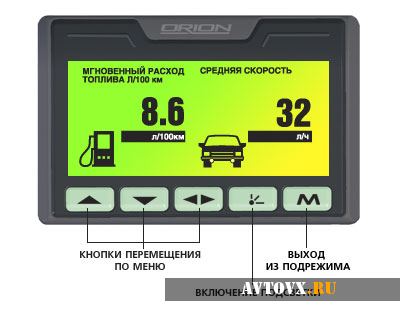

«Маршрутник» «ОРИОН-БК»

Бортовой компьютер Орион для ВАЗ 2110 представляет собой автоматизированный комплекс программно-аппаратного типа, который выполняет следующие функции:

• обобщает информацию с разных детекторов;
• проводит анализ полученных данных;
• транслирует на монитор в режиме онлайн параметры главных систем автомобиля;
• дает необходимые советы.

Под брендом «Орион БК» эксплуатируются почти 30 комплектаций БК. Какие из них могут устанавливаться в ВАЗ 2110?

БК-03 предназначен для эксплуатации в агрегатах с карбюраторной системой подачи топлива и снабжен функциями:

• таймера;
• тахометра;
• контролем над напряжением сети авто;
• параметров АКБ;
• считывающим временным устройством.

БК-06 - модернизированный БК-03 с функцией наличия прибора для измерении температуры. БК-11 служит для эксплуатации «десяток» с карбюраторным мотором. БК-05 следует устанавливать в авто ВАЗ 2110 с силовой установкой инжекторного типа и ЭБУ.
