Бортовой компьютер показывает ошибку 0171

Темой данной статьи будет диагностика приборки на ВАЗ 2110, 2111, 2112.

Для того, чтобы запустить режим самодиагностики комбинаций приборов необходимо включить зажигание при этом удерживать кнопку, сбрасывающую суточный пробег.

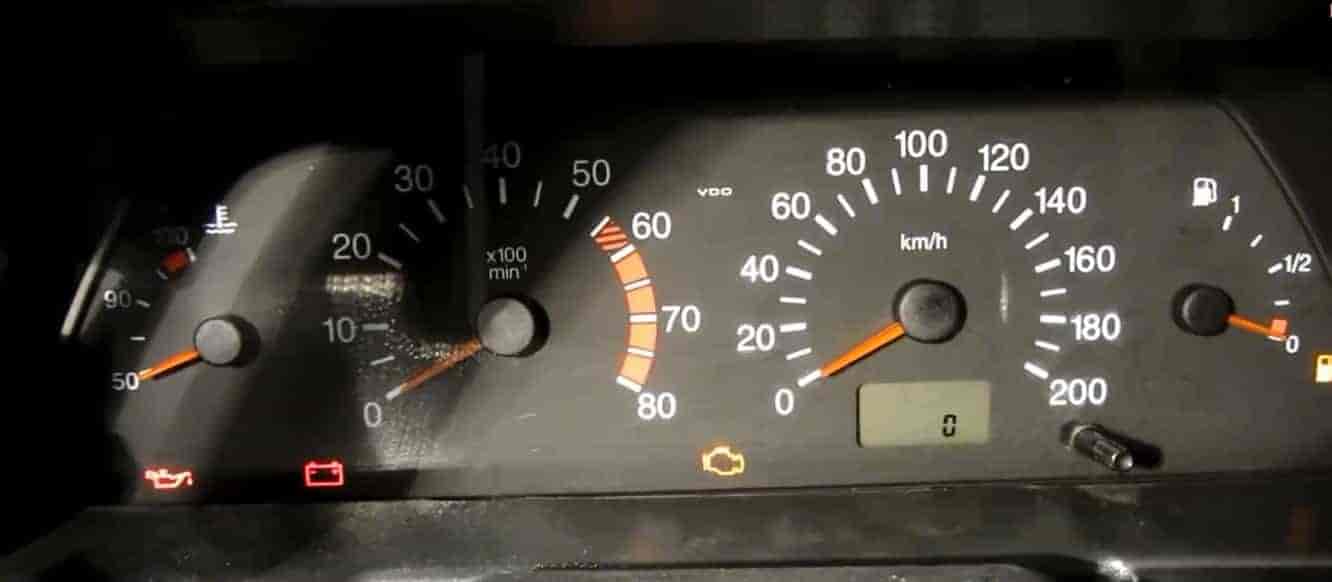

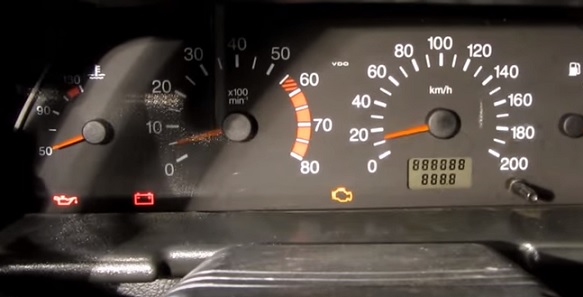

Как понять, что режим запустился? Все очень просто, начнут гореть лампочки давления масла, значок аккумулятора, сигнальная лампа топлива и лампочка Chek (Чек). При этом все стрелки начинают двигаться от начального положения до максимума, и этот процесс повторяется. Таким образом вы сможете проверить работу всех лампочек, приборов, стрелок.

При нажатии кнопки для сброса пробега за сутки нам покажется код ошибки.

Для сброса этой ошибки нужно зажать и удерживать кнопку, которой сбрасывают суточный пробег. Пока ошибка не сброситься на 0.

Чтобы проверить, что ошибки сбросились, повторяем процедуру: входим в режим — диагностика приборки ВАЗ 2110 (во время включения зажигания нажимаем и держим кнопку, сбрасывающую пробег); нажимаем три раза на кнопку-сброс пробега и смотрим на экран бортовика. Он должен показывать 0.

С этим определились. Но, теперь нужно же выяснить, что за ошибку мы выявили при самодиагностики комбинаций приборов. Для этого вам представлена таблица.

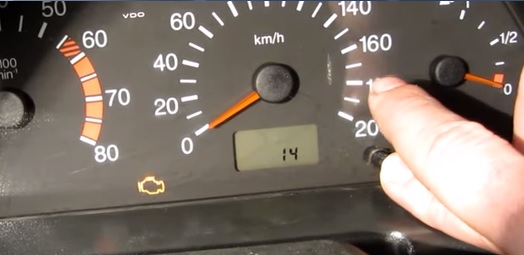

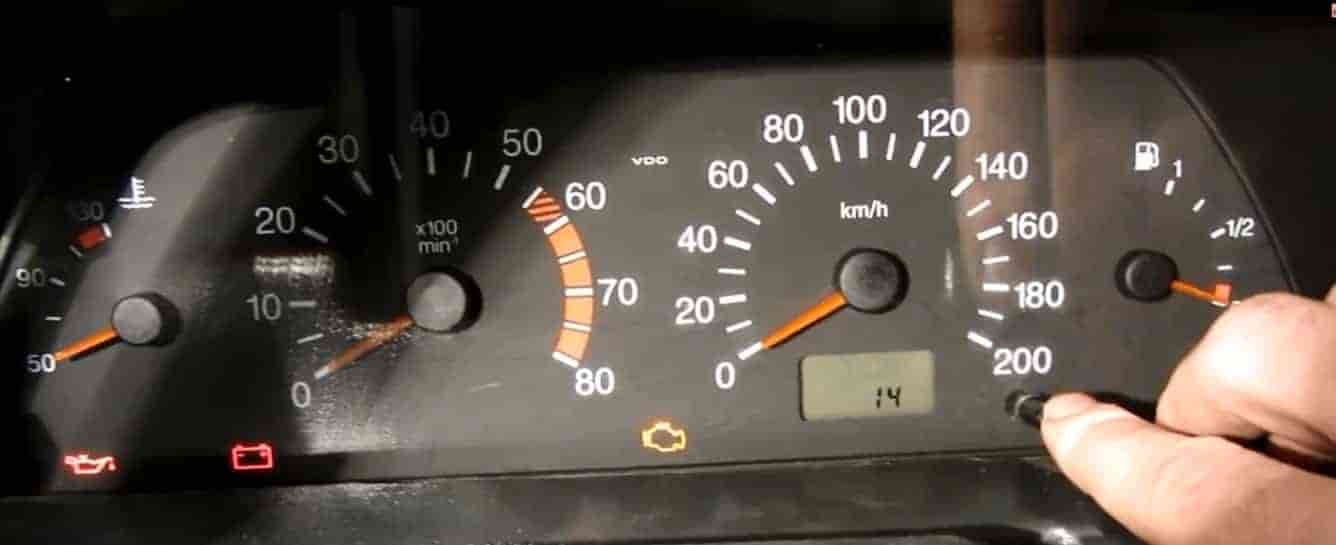

Если же цифра другая, например, как у нас, это значит, что ошибок несколько и компьютер показывает их сумму: 6 (2+4), 10 (2+8), 12 (4+8), 14 (2+4+8).

Весь процесс можете просмотреть на видео ниже:

С ошибками при самодиагностике комбинаций приборов ВАЗ 2110 разобрались, а вот здесь вы можете посмотреть, (когда загорается лампочка-двигатель) самому.

Многие автовладельцы ВАЗ 2110, особенно те, кто еще без наработанного опыта вождения и ремонта «десятки» впадают в легкую панику, если на, казалось бы, исправной машине вдруг загорается «CHECK», бортовой компьютер начинает выдавать ошибку.

Обычно они выражаются с помощью буквы Р и цифрового четырехзначного кода. Естественно, коды ошибок для ВАЗ 2110 не трудно найти в специальных таблицах, чтобы понять, в какой из систем следует искать причину. Однако часто расшифровка весьма туманна, непонятно, что же делать дальше?

Электроника

Рассмотрим некоторые, особенно раздражающие коды ошибок, которые, как бы на скорость не влияют, но постоянно напоминают о том, что с ВАЗ 2110, возможно, что-то неладно. К таким относятся:

Коленчатый и распредвал

Электрооборудование

На неполадки электрооборудования ВАЗ 2110 следует реагировать по возможности быстро. Кстати, об этом может сигнализировать код 1602, хоть его расшифровка звучит как пропадание напряжения бортовой сети в ОЗУ.

Иногда бывает достаточно сбросить ошибку 1602, и она больше не появится. Кое-кто называет эти цифры «добрыми», 1602 может появиться после отключения АКБ, из-за скачка напряжения при запуске двигателя (например, в холод). Однако если 1602 «выскакивает» постоянно, нужно искать обрыв сети.

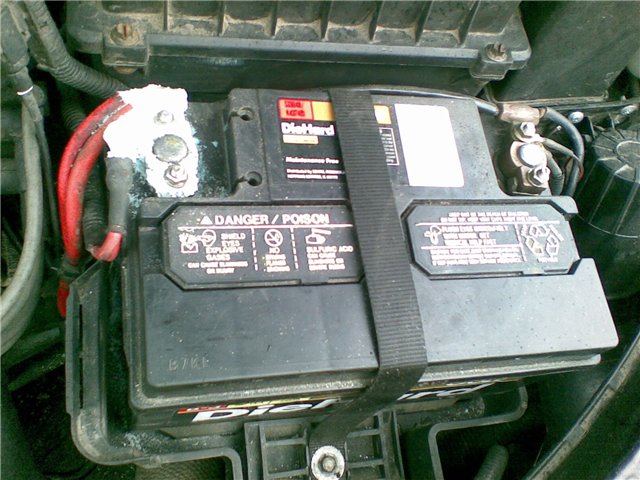

Вначале попробуйте зачистить аккумуляторные клеммы, хорошо их закрепить. Не помогло? Проверьте цепь, начиная от «+» АКБ, обязательно – предохранитель, плавкую вставку.

А также осмотрите массу ЭБУ, ДПДЗ. Бывают случаи, когда код 1602 появляется из-за того, что охранная сигнализация блокирует цепь контролера, а он каждый раз выдает это, как ошибку. Следует обратиться к установщику именно вашей сигнализации.

Холостой ход

Код 0505 указывает на неисправности регулятора холостого хода. Причем 0505 чаще всего «выдается», когда запуск двигателя осуществляется при нажатой педали газе. Этим зачастую страдают водители, пересевшие с карбюраторного ВАЗ 2110 на инжекторный.

Однако 0505 возникает также в том случае, если неисправны модуль зажигания, свечи, есть обрывы проводов или обороты двигателя не те, которые задает регулятор ХХ.

Если вы отмечаете хлопки в глушитель, то это может свидетельствовать также о смещении зубчатого венца коленвала. Код 0505 может высвечивать как один, так и с 0300 (пропуски в цилиндрах).

Дроссельная заслонка

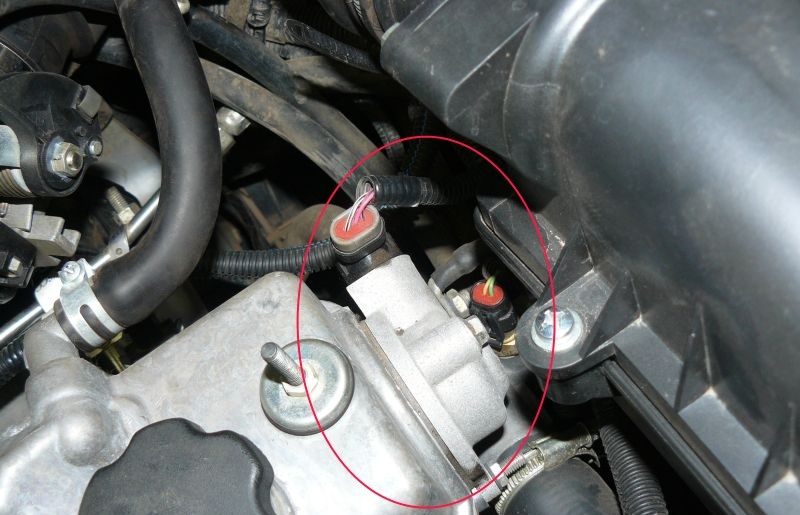

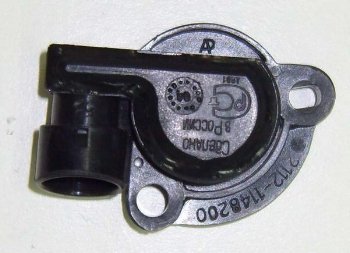

Две неприятные ошибки – 0122 и 0123 бортовой компьютер выдает, когда есть неполадки датчика дроссельной заслонки. Причем 0122 высветится, если у этого датчика уровень сигнала низкий, а 0123 – если высокий.

Как одно, так и другое, естественно, не есть хорошо. Особенно если показания бортового компьютера сопровождаются повышенными оборотами на холостом ходу, рывками на малых оборотах и провалами. В таком случае замена датчика не всегда помогает.

Если выдаются коды 0122, 0123, проверьте обязательно сигнальный и питающий провода на обрыв, а также обратите внимание – нет ли подсоса через кольца форсунок. Помните: главные враги ДПЗД - это мытье двигателя а также завод-изготовитель, поскольку брака здесь выдают очень много.

Кислородный датчик

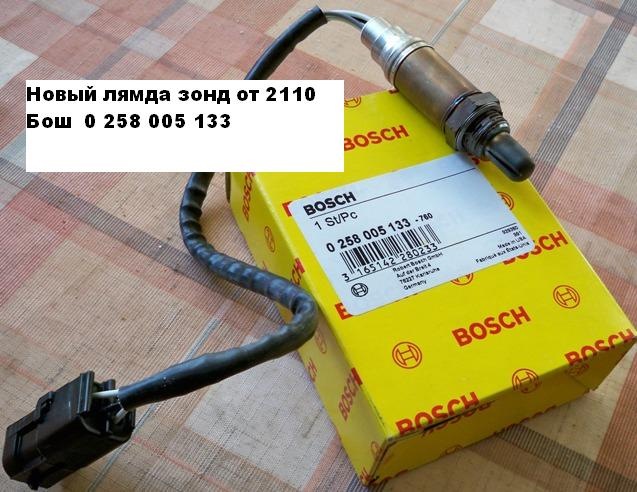

Довольно сложно почему-то найти в таблицах-расшифровках код 0525, а это просто ошибка датчика кислорода, по-другому называемого лямбда-зондом. И если у вас на дисплее опять 0525, значит, не все в порядке с содержанием кислорода в выхлопе.

Этот датчик устанавливается не на все модели ВАЗа, он подает сигнал на двигатель относительно того, сколько должно быть кислорода в топливной системе. Что этот датчик не справляется со своими обязанностями, свидетельствуют:

• увеличение расхода топлива;
• нестабильная работа на ХХ;
• потеря мощности, отсутствие «приемистости».

Ремонт электрики

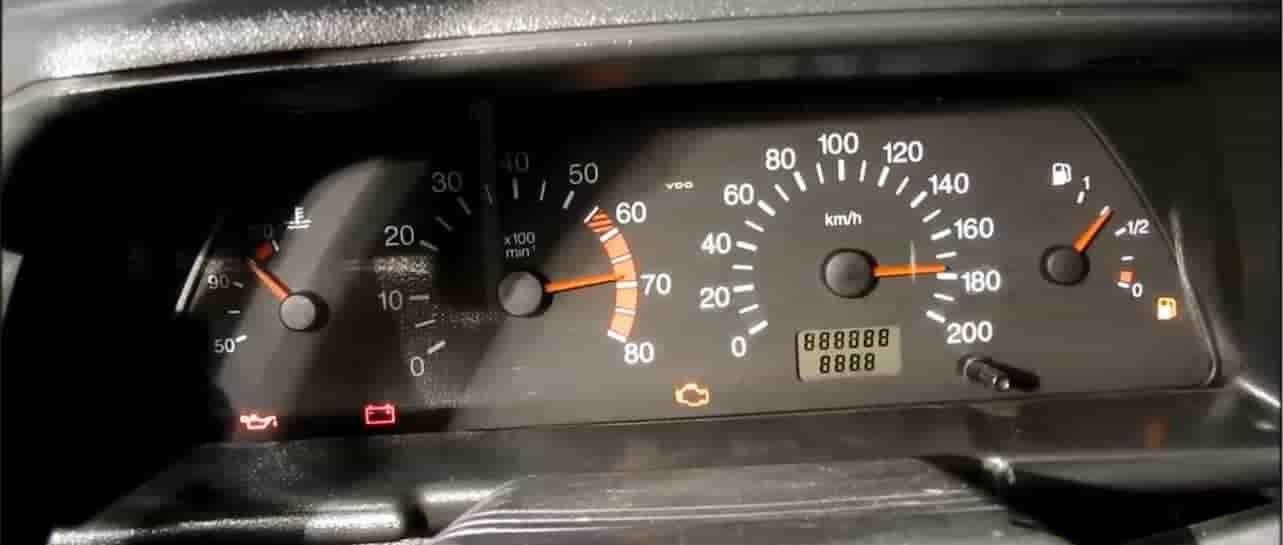

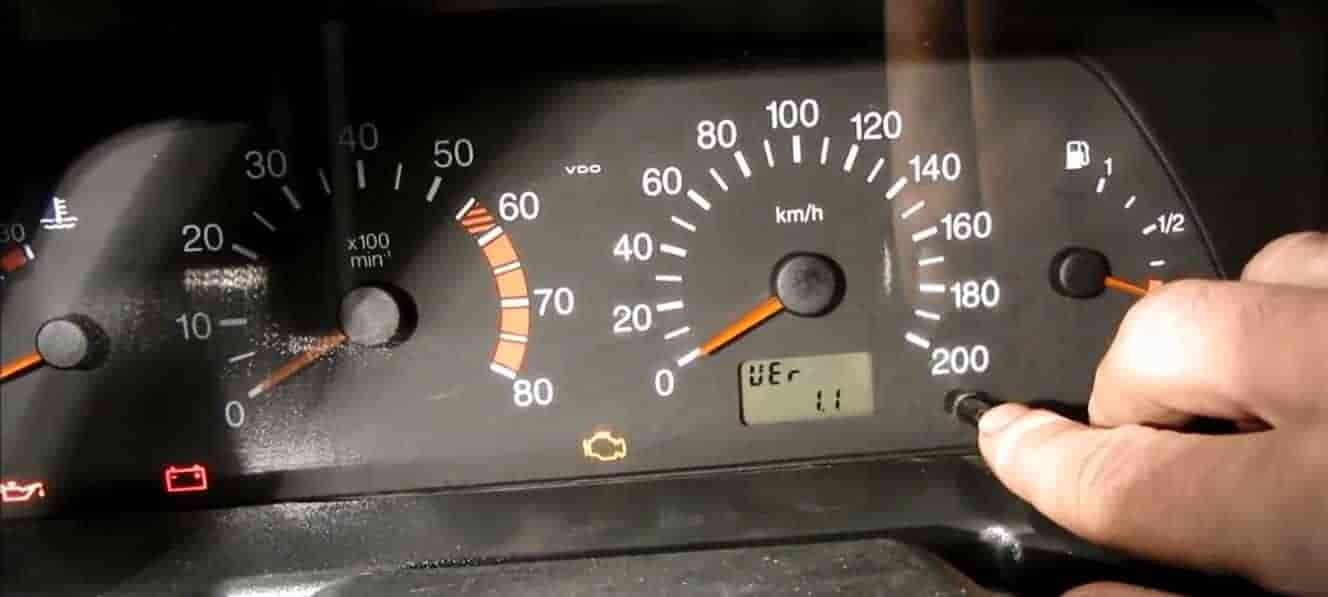

Расскажем и покажем режим самодиагностики щитка приборов ВАЗ 2110 2112 2111, расшифруем коды ошибок панели VDO. Для того чтобы запустить режим самодиагностики щитка приборов нужно повернуть ключ в зажигании и одновременно удерживать кнопку сброса суточного пробега. Когда режим включается, то все стрелки должны дойти "до конца" и вернуться назад, таким образом можно проверить работоспособность всех датчиков, приборов, лампочек, самих стрелок. Затем ещё один раз совершаем одиночное нажатие на кнопку сброса пробега, в информационном окошке будет написана версия прошивки, в нашем случае это 1.1, жмём ещё раз на нашу кнопку и видим коды ошибок. Чтобы сбросить ошибки нажимаем на кнопку и удерживаем некоторое время:

Появившееся на экране цифра "0", свидетельствует о том, что все ошибки сброшены. Повторяем ещё раз всю процедуру с самого начала, чтобы убедится в том, что ошибок у нас нет.

Расшифровка кодов ошибок VDO:

0 означает, что ошибки полностью отсутствуют.
1 неисправен микропроцессор.
4 означает, что повышенно напряжение питания бортовой сети свыше 16 Вольт
8 ошибка наоборот показывающее пониженное напряжение, менее 8 вольт.
Могут появляться такие ошибки: 6, 10, 12, 14 - означают они несколько неисправностей одновременно, т.е. суммируются, 6 (это 2+4) и т.д.

Если сказать честно, то толку от этих показаний мало, самый простой диагностический прибор покажет гораздо больше и во всех подробностях. Дополнительный бортовой компьютер также выводит все основные ошибки, снимаем показания со всех систем.

Видео режима самодиагностики щитка приборов ВАЗ 2110 2112 2111:

Чтобы просмотреть коды ошибок на ВАЗ 2110 2111 2112, пролистайте страницу вниз. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с "массой" - кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть - постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя - от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов - очистители ветрового стекла, заднего стекла (ВАЗ-2111, -2112), фар (если установлены) - защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели ВАЗ-2111, -2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2}. Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ- 2110), пуска двигателя, "генератор - выключатель зажигания - монтажный блок". Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

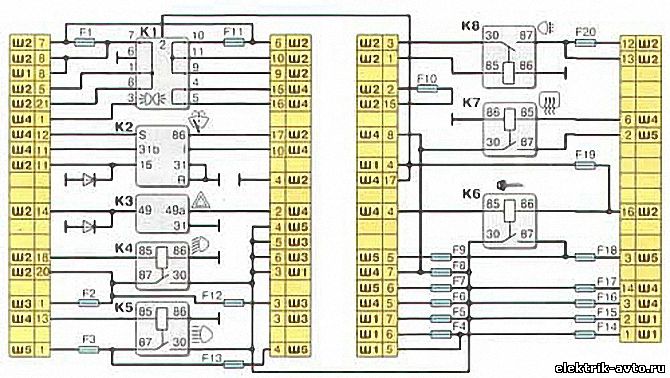

Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110 (см. "Система управления двигателями 2111 и 2112"). Реле и предохранители системы впрыска находятся возле контроллера, под консолью панели приборов справа.

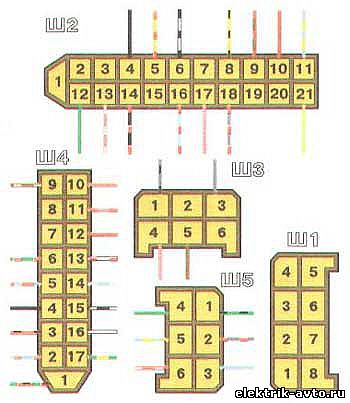

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода.

АККУМУЛЯТОРНАЯ БАТАРЕЯ

На автомобилях устанавливается свинцовая стартерная аккумуляторная батарея 6СТ-55А или ее импортные аналоги. Корпус батареи выполнен из полупрозрачной пластмассы с отметками максимально и минимально допустимого в эксплуатации уровня электролита. Батарея - малообслуживаемая, т. е. снабжена устройством для сбора испаряющейся воды, однако при длительной эксплуатации, особенно в жарком климате, уровень электролита может понижаться. Если не было случаев выплескивания электролита, доливать следует только дистиллированную воду. При работе с аккумуляторной батареей строго соблюдайте правила техники безопасности (см. "Техника безопасности").

Коды ошибок ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Цепи, защищаемые плавкими предохранителями.

№ предохранителя Защищаемые цепи (номинальный ток)
