Из истории ВАЗ-2108
К концу 70-х гг. совершенно чётко обозначилась тенденция перехода легковых автомобилей на передний привод. На ВАЗе тоже начали задумываться о переднем приводе. Специалисты ФИАТ сотрудничать с нами по новому переднеприводному автомобилю отказались.
31 декабря 1978 года был собран первый опытный образец автомобиля ВАЗ-2108.В новинку было все: переднеприводная компоновка, кузов хэтчбек, поперечное расположение двигателя, независимая подвеска всех колёс, передние дисковые тормоза с плавающей скобой,бесконтактная система зажигания, передняя подвеска типа McPherson, реечное рулевое управление, тросовый привод сцепления, пластмассовые энергопоглощающие бамперы, двери и капот из алюминия.
В середине 1979 года появилось постановление ЦК и Совмина об организации производства переднеприводных автомобилей на ВАЗе. Решили разрабатывать автомобиль своими силами, но пригласить две зарубежные фирмы – своего рода консультантов. Также, на 2108 было куплено более 20 лицензий, в том числе – реечное рулевое управление, сцепление, передние дисковые тормоза, подвеска МакФерсон, замки дверей и др. В качестве консультанта по конструкции были приглашены специалисты «Порше». Одной из причин было следующее... В 1975 году президент фирмы «Порше» Э Фурманн встретился с В. Поляковым, тогда уже министром автомобильной промышленности СССР. И в разговоре отметил, что немецкое государство причинило много бед Советскому Союзу, развязав вторую мировую войну, и что это необходимо каким-то образом компенсировать. В качестве консультанта по технологии ФИАТ предложил свою дочернюю фирму UTS.
Позднее к разработке проекта подключились и другие фирмы, с которыми были заключены лицензионные соглашения по шасси: Lucas (Англия) – дисковый тормоз, вакуумный усилитель тормозов; Zahnradfabrik (Германия) – реечный рулевой механизм, синхронизаторы коробки передач; Automotiv Prodax – сцепление; Wayassauto – стойки передней подвески; Hardy Spicer (Англия) – шарниры равных угловых скоростей. Чуть позже было заключено соглашение по балке задней подвески с ф.Volkswagen.
В 1981 году появились новые прототипы автомобилей 2108. Эта серия уже называлась «серией 100» (по правилам, принятым на «Порше»).
Благодаря интенсивной и чётко налаженной работе удалось уже в конце 1984 года собрать первую опытно-промышленную партию автомобилей ВАЗ-2108.
Вверху - автомобиль ранних выпусков, с пластиковой «маской». Её коробление и трудности с подгонкой вынудили перейти на всех моделях семейства на цельное «длинное» крыло. При этом изменились и капот, и облицовка радиатора.

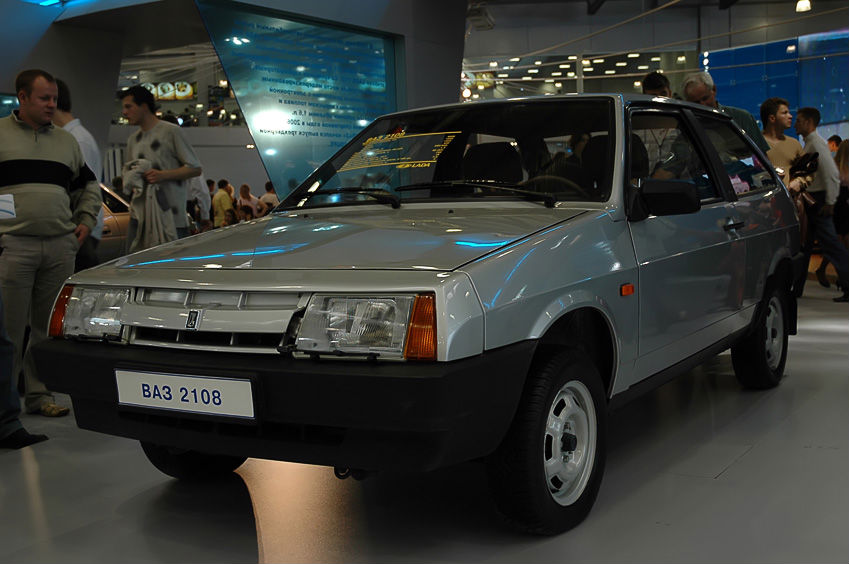

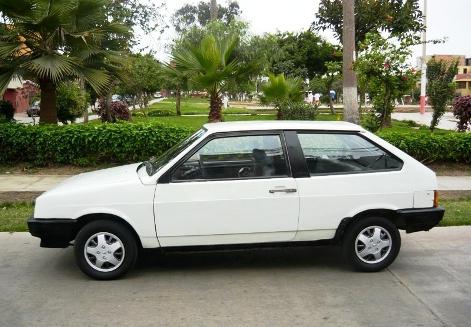

ВАЗ-2108 - легковой автомобиль малого класса с приводом на передние колеса и поперечным расположением двигателя. Выпускался Волжским автомобильным заводом. В данный момент не производится. Выпускается её преемница - 2113, которая внешне отличается от 2108 изменённой формой передка (крылья, капот, оптика), другими бамперами, наличием пластиковых накладок на порогах и спойлером на задней двери.
Автомобиль ВАЗ-2108 - это эпохальное событие не только для Волжского автозавода, но и для отечественных автолюбителей. Предложено было именовать ее на внутреннем рынке -"Спутником", но название не прижилось и в конце концов утвердилось экспортное - "Самара". Модель ВАЗ-2108 Спутник/Lada Samara положила начало массовому выпуску в стране переднеприводных легковых автомобилей. Автомобиль получился, конечно, более надежный в управлении, безопасный и экономичный по сравнению с классическими "Жигулями". Коррозионная стойкость кузова также стала объективно лучше.
Несмотря на широкие двери, выход и вход на заднее трехместное сиденье затруднены. Это обстоятельство, как правило, толкуется в пользу некоего имиджа молодежной спортивности, хотя во всем мире это, скорее, признак "автомобиля для домохозяек" (дешевле и безопаснее при перевозке маленьких детей - не вывалятся). Салон комплектуют гобеленовыми анатомическими сиденьями с достаточным запасом по регулировкам в трех направлениях, обивка дверей дефектами не страдает, как и прочая периферия в салоне (хотя и начинают "аккомпанировать" уже после небольшого пробега). Среди досадных мелочей встречаются такие, как отсутствие подголовников для задних сидений и пепельницы, неудобство доступа к ремням безопасности передних сидений (слишком далеко сдвинута назад стойка кузова), высокое расположение кромки багажника. Запасное колесо расположено в нише багажника. Вместимость багажника увеличивается при сложенной спинке заднего сиденья (к сожалению, она не складывается по частям и не принимает до конца горизонтальное положение, что не позволяет перевозить действительно громоздкие предметы).
Машина оснащается рядными 4-цилиндровыми бензиновыми двигателями. Первоначально базовым двигателем на ВАЗ-2108 был взят 1,3-литровый 65-сильный (ВАЗ-2108) с четырехступенчатой коробкой передач. Его отличает, при правильном и своевременном техническом обслуживании, достаточная надежность. Он способен без проблем пройти 150 тыс. км (при условии не гоночного темперамента владельца). Единственное, с чем придется мириться, так это с частой заменой масляного фильтра и необходимостью обслуживания зажигания и регулировки клапанов только на СТО. Модификация ВАЗ-21083, выпускаемая с 1987 года, оснащается карбюраторным двигателем рабочим объемом 1,5л. ВАЗ-21083i - инжекторным двигателем рабочим объемом 1.5л. Несколько позже, для экспорта в некоторые страны, начали производство модификации ВАЗ-21081 с рядным 4-цилиндровыми бензиновым 1,1-литровым 53-сильным не слишком темпераментным двигателем. В 1996 году выпуск этой модификации завершили.
С 1994 года Волжский автозавод выпускал ВАЗ-2108-91 с РПД ВАЗ-415 объемом 1,3 литра, мощностью 140 л.с. при 6500 об/мин, но, конечно - ограниченными партиями.
На этом автомобиле впервые в модельном ряду ВАЗа была применена пятиступенчатая коробка передач, которая в дальнейшем стала устанавливаться на все модели семейства «Самара» (первый советский легковой автомобиль с пятиступенчатой КПП - Москвич-2141). Также эти автомобили впервые для российской автомобильной промышленности стали окрашиваться металлизированными эмалями в серийном производстве.
В 1990 году был проведен рестайлинг передней части, в результате которого "восьмерка" приобрела иную форму крыльев и избавилась от пресловутого "клюва". На рынке версии с отдельным "клювом" в передке и "коротким крылом" (до 1991 года выпуска) уступают место моделям ВАЗ-21083 с "длинным крылом". Достаточно много предложений о продаже ВАЗ-21081 и ВАЗ-21083 с велюровым салоном и более удобной панелью "люкс" с тахометром и маршрутным компьютером (стандарт для седанов ВАЗ-21099 и версий с инжекторными двигателями), которые также устанавливают на автомобили, побывавшие в аварии (чтобы подороже спихнуть). В свое время неудачный дизайн "клюва" вызвал к жизни целую прослойку мелких фирм и фирмочек, которые пытались выпускать различные накладные детали оформления, менявшие неудачную внешность "восьмерки".
Существует еще ряд моделей, которые по своим характеристикам не отличаются от базовых моделей, но из за разницы в расположении узлов и агрегатов получили собственные индексы. Экспортные варианты, выпускаемые для Великобритании - ВАЗ-21086, ВАЗ-21087, ВАЗ-21088. Это аналоги соответственно моделей ВАЗ-2108, ВАЗ-21081, ВАЗ-21083, но с правосторонним расположением рулевой колонки. Соответственно изменено расположение педалей управления и вакуумного усилителя тормозов. Изменен алгоритм движения дворников ветрового стекла. Они двигаются слева направо, что обусловлено "зеркальным" механизмом привода дворников.
По объявлениям изредка встречаются кабриолеты западного производства с инжекторными двигателями (Natasna, Bohemia Cabrio). Иногда предлагают модели с правым рулем из Великобритании (такие машины носят заводские индексы: 21086 с двигателем 1,3 л; 21087 - 1,1 л; 21088- 1,5 л). Попадается также двухместный фургон ВАЗ-2108Ф (ВАЗ-1706) Челнок (название говорит само за себя) с высокой пластиковой крышей (общая высота 1900 мм) и грузовым отсеком объемом в 2,2 куб.м. Его грузоподъемность 450 кг, а погрузочная высота за счет оригинальной конструкции задней двери понижена до 550 мм.
Сейчас можно выбрать варианты с различными панелями приборов ("высокая" или "низкая"), с системой впрыска топлива и различным дополнительным оборудованием. Последняя новинка - устанавливаемая на заводе на часть выпуска системы защиты автомобиля от угона. Этот, в целом удачный автомобиль, даже после более 15 лет выпуска остается популярным у покупателей, в основном благодаря низкой цене, хорошим ездовым свойствам и доступности ремонта.
В 1998 году на базе моделей 21083 и 21213 был разработан внедорожник ВАЗ-210834 Лада Тарзан, в 2000 году ВАЗ-210832 Спутник / Cамара.
С 2001 г. была принята новая программа комплектации моделей: варианты исполнения для автомобилей с карбюраторным двигателем: "стандарт" (ВАЗ-21083-00), "норма" (ВАЗ-21083-01) и "люкс" (ВАЗ-21083-02). В модельном ряду АО "АВТОВАЗ" 2001-2002 гг. представлены модификации ВАЗ-21083 с карбюраторным и впрысковым двигателями.

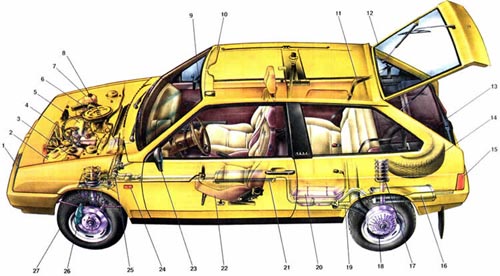

1. Блок- фара; 2. Аккумуляторная батарея; 3. Расширительный бачок системы охлаждения; 4. Бачок для жидкости гидропривода тормозов; 5. Двигатель; 6. Воздушный фильтр двигателя; 7. Бачок для жидкости смывателя стекол; 8. Монтажный блок с предохранителями и реле; 9. Внутреннее зеркало заднего вида; 10. Противосолнечный козырек; 11. Заднее сиденье; 12. Дверь задка; 13. Складная полка; 14. Запасное колесо; 15. Задний фонарь; 16. Основной глушитель; 17. Амортизатор задней подвески; 18. Задний мост; 19. Балка задней подвески; 20. Топливный бак; 21. Дополнительный глушитель; 22. Переднее сиденье; 23. Наружном зеркало заднего вида; 24. Боковой указатель поворота; 25. Рулевой механизм; 26. Передний тормоз; 27. Телескопическая стойка передней подвески.
Модификации ВАЗ-2108
ВАЗ-2108-91 - внешне полностью идентична ВАЗ-2108, но с двухсекционным РПД ВАЗ - 415 мощностью 140 л.с. объемом 1300 см 3 .
ВАЗ-21081 внешне полностью идентична ВАЗ-2108, установлен двигатель объемом 1100 см 3 . Модель в основном поставлялась на экспорт.
ВАЗ-21083 внешне полностью идентична ВАЗ-2108, установлен карбюраторный двигатель объемом 1500 см 3 .
С 2001 г. была принята новая программа комплектации моделей. В результате модель ВАЗ-21083 получила удлиненные индексы, в зависимости от комплектации:
- ВАЗ-21083-00 - комплектация «стандарт»
- ВАЗ-21083-01 - комплектация «норма»
- ВАЗ-21083-02 - комплектация «люкс»
Первая серийная инжекторная модель ВАЗ-21083 имела индекс ВАЗ-21083-20 и была выпущена в 1994 году. С 2001 г. была принята новая программа комплектации моделей, в результате чего комплектации модели ВАЗ-21083-20 присвоили наименование «стандарт».
Полный список модификаций легковых ВАЗ-21083 с инжектором:
- ВАЗ-21083-20 - комплектация «стандарт»
- ВАЗ-21083-21 - комплектация «норма»
- ВАЗ-21083-22 - комплектация «люкс»
- ВАЗ-210834 - В 1998 году на базе моделей 21083 и 21213 был разработан внедорожник ВАЗ-210834 с двигателем 21213 и Лада Тарзан с двигателем 21231
- ВАЗ-21084 - внешне полностью идентична ВАЗ-2108, установлен двигатель объемом 1600 см 3 . Представляет собой мотор ВАЗ-21083 с увеличенным по высоте на 1,2 мм блоком, несколько измененной головкой и новым коленвалом и распредвалом. Поршень диаметром 82 мм, обрезанный по высоте на 1,8 мм, здесь будет иметь ход 74,8 мм. Выпускалась мелкими сериями в условиях опытно-промышленного производства.
- ВАЗ-21085 - идентична ВАЗ-2108, но с 16-ти клапанным инжекторным двигателем объемом 1500 см 3 мощностью 93 л.с..
- ВАЗ-21086 - представляет собой модель ВАЗ-2108 с правым расположением рулевого колеса.
- ВАЗ-21087 - представляет собой модель ВАЗ-21081 с правым расположением рулевого колеса.
- ВАЗ-21088 - представляет собой модель ВАЗ-21083 с правым расположением рулевого колеса.
- ВАЗ-21089 - внешне полностью идентична ВАЗ-2108, но с двухсекционным РПД ВАЗ - 414 мощностью 120 л.с. Выпускалась мелкими партиями до появления нового РПД ВАЗ - 415. Затем на смену пришла модель ВАЗ-2108-91.

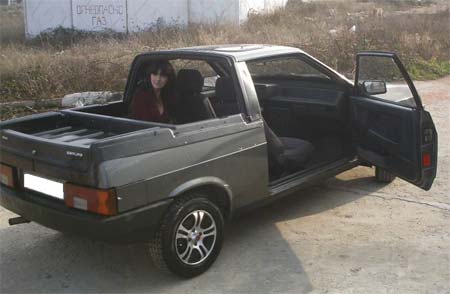

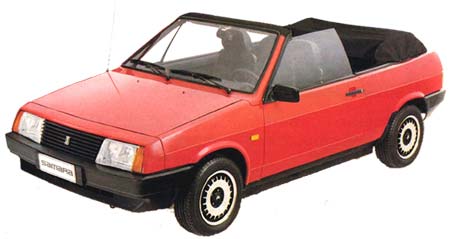

По объявлениям изредка встречаются кабриолеты западного производства с инжекторными двигателями (Natasna, Bohemia Cabrio).
ВАЗ-2108 CABRIO

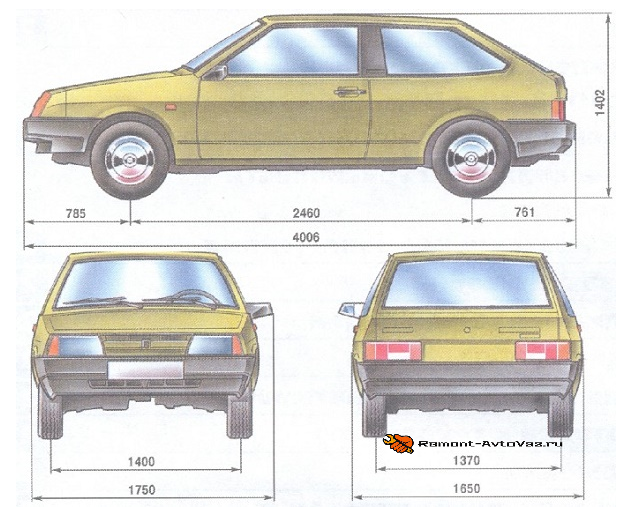

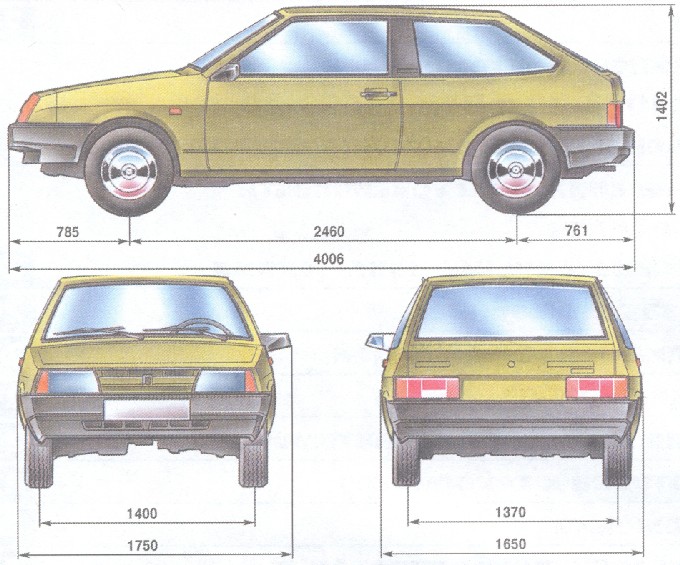

Габаритные размера ВАЗ-2108
Технические характеристики ВАЗ-2108
Модель |
ВАЗ - 2108 |
ВАЗ -21083 |
ВАЗ-21081 |
ВАЗ-21083-20 |
Общие данные |
||||
| Число мест, включая водителя Масса перевозимого груза, кг: при одном пассажире при четырех пассажирах Допустимая масса прицепа без тормозов/ с тормозами, кг |
5 275 |
|||
| Снаряженная масса, кг | ||||
| Габаритные размеры (длина х ширина х высота), мм | ||||
| Радиус поворота по колее внешнего колеса, м | ||||
| Максимальная скорость, км/ч | ||||
| Время разгона с места до 100 км/ч с водителем и пассажиром, сек | ||||
| Тормозной путь со скорости 80 км/ч, м: при использовании рабочей тормозной системы при использовании запасной тормозной системы (один контур) Выбег со скорости 50 км/ч, м Максимальный преодолеваемый подъем, % |
38 |
|||
| Условный расход топлива, л/100 км: при постоянной скорости 90 км/ч при постоянной скорости 120 км/ч городской цикл |
5,7 |
5,9 |
5,7 |
5,7 |
Двигатель |
||||
| Модель | ||||
| Тип | Четырехцилиндровый бензиновый рядный |
|||
| Порядок работы цилиндров | ||||
| Система питания | Карбюратор ДААЗ типа «Солекс» |
Распределенный впрыск |
||
| Диаметр цилиндра х ход поршня, мм Рабочий объем, см3 Степень сжатия Номинальная мощность, кВт (л.с.)/ частота вращения, мин Крутящий момент, Н-м/ частота вращения, мин |
76x71 |
82x71 |
76 х 60,6 |
82x71 |
Трансмиссия |
||||
| Сцепление Привод выключения сцепления Коробка передач Привод передних колес |
Однодисковое сухое с центральной нажимной пружиной |
|||
Ходовая часть |
||||
| Передняя подвеска Задняя подвеска Колеса Рабочая тормозная система Передний тормозной механизм Задний тормозной механизм Стояночный тормоз |
Независимая с телескопическими гидравлическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости |
|||
Электрооборудование |
||||
| Схема электрооборудования Аккумуляторная батарея Стартер |
Однопроводная, отрицательный полюс источников питания соединен с «массой». |
|||
Кузов |
||||
ваз 2108 или ваз 21083 |
||||
| Технические характеристики и комплектация: | |||||||
|---|---|---|---|---|---|---|---|
| Модель | |||||||
| Вариант исполнения | |||||||
| Тип кузова | хэтчбек | ||||||
| Количество дверей | 3 | ||||||
| Габаритные размеры, мм: | |||||||
| длина | 4006 | ||||||
| ширина | 1620 | ||||||
| высота | 1400 | ||||||
| Колёсная база, мм: | 2460 | ||||||
| Колея передних/задних колёс, мм: | 1400/1370 | ||||||
| Ведущие колёса | передние | ||||||
| Двигатель | 2111 (8 кл.) | ||||||
| Рабочий объем двигателя, куб. см | 1499 | ||||||
| Макс.мощность, кВт (об/мин) | 56,4 (5400) | ||||||
| Макс. крутящий момент, Нм (при об/мин) | 115,7 (2800) | ||||||
| Система питания | распределённый впрыск | ||||||
| Число передач в КП | пять | ||||||
| Передаточное число глав, передачи | 3,7 | ||||||
| Максимальная скорость, км/ч | 156 | ||||||
| Время разгона с места до 100 км/ч, с. | 14 | ||||||
| Расход топлива, л/100 км: | |||||||
| смешанное движение | 7,3 | ||||||
| загородное движение | 5,7 | ||||||
| городское движение | 10,0 | ||||||
| Размер шин | 165/70R13 или 175/70R13 | ||||||
| Рулевое колесо | 2110 | ||||||
| Панель приборов | 21083 | ||||||
| Коврики | ворсированные | ||||||
| Электрообогреватель заднего стекла | + + +|||||||
| Электростеклоподъемники передней двери | - - -|||||||
| Электроблокировка замков дверей | + + +|||||||
| Бортовая система контроля | + + +|||||||
| Иммобилизатор | + + +|||||||
| Бамперы | энергопоглащающие | ||||||
| Фароочиститель | - - +|||||||
| Плафон индивидуальной подсветки | + + +|||||||
| Противотуманные фары | + + +|||||||
| Наружные зеркала | левое/правое | ||||||
| Обогрев передних сидений | - - -|||||||
| Обивка сидений | твид твид с карм. твид с карм.|||||||
| Обивка потолка | цельноформованная | ||||||
| Обивка дверей | цельноформованная | ||||||
| Обивка багажника | - | + +||||||
| Подголовники задних сидеий | - - +|||||||
| Коврик багажника пластиковый | - - +|||||||
| Окраска "металлик" | + + +|||||||
"-" - не входит в вариант исполнения
"+" - устанавливается серийно
Интерьер ВАЗ-2108

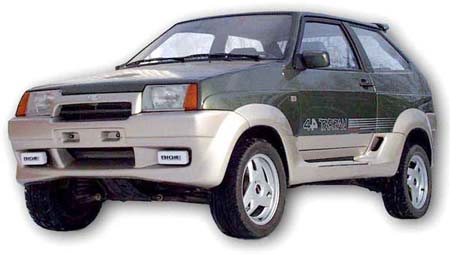

ВАЗ-210834 Лада Тарзан
В 1998 году на базе моделей 21083 и 21213 был разработан внедорожник ВАЗ-210834 Лада Тарзан
ВАЗ 210834 "Тарзан" - базовая модель семейства полноприводных автомобилей, разработанных дизайн-группой "DECON" и подготовленных совместно с фирмой "Лада-Консул" к производству в АО "АвтоВАЗ". При разработке "Тарзана" использовались серийные узлы и агрегаты автомобилей ВАЗ.
"Тарзан" - это автомобиль с колесной формулой 4х4, объединивший в себе комфорт переднеприводных автомобилей семейства "Самара" и проходимость "Нивы", который можно с успехом использовать как на скоростном шоссе, так и по бездорожью.
Автомобиль выглядит мощным и агрессивным, рядом с ним обычная "восьмерка" кажется легковесной. Внешне о "джиповости" напоминают только широкие подножки. Нет никаких "кенгуринов", дуг с фарами и висящих снаружи запасок, да и не нужны они - автомобиль, хотя и довольно высокий, выглядит на удивление "пропорциональным и правильно сложенным". Под капотом вдоль оси автомобиля разместился двигатель "ВАЗ 2130" рабочим объемом 1,8 л.
| Колесная формула/ведущие | 4х4 / полноприводный |
| Схема компоновки | двигатель расположен спереди, продольно |
| Тип кузова | цельнометаллический с навесными пластмассовыми элементами, установлен на раму на резинометаллических элементах трехдверный "хетчбек" |
| Количество мест спереди/сзади | 2 / 3 |
| Масса снаряженного автомобиля, кГ | 1120 |
| Полная масса, кГ | 1520 |
| Допустимая масса буксируемого прицепа
Прицеп без тормозов, кГ |
400 1000 |
| Максимально допустимая нагрузка
На переднюю ось, кГ |
780 780 |
| Модель двигателя | Система питания | Максимальная скорость, км/час | Время разгона 0…100 км/час, сек | Расход топлива, л* |
| ВАЗ-21213 | карб. | 150 | 17 | 9,5/10,3/11,8 |
| ВАЗ-2130 | карб. | 150 | 17 | 9,5/10,3/11,8 |
| ВАЗ-2111 | Р.В. | 140 | 17 | 9,5/10,3/11,8 |
| ВАЗ-2112 | Р.Ф.В. | 150 | 17 | 9,5/10,3/11,8 |
| РАМА | Сварной прямоугольный профиль переменного сечения |
| ТИП ТРАНСМИССИИ |
4х4 с постоянным приводом на базе узлов и агрегатов ВАЗ-21213 |
| ХОДОВАЯ ЧАСТЬ |
передняя и задняя подвески на базе ВАЗ-21213, независимые, пружинные, на поперечных рычагах, с гидравлическими телескопическими амортизаторами и стабилизатором поперечной устойчивости, оптимизированные по упругим характеристикам и угловой жесткости за счет применения новых пружин и амортизаторов. |
| ШИНЫ | 195/65R1591H, 205/60R1591H |
| Дополнительное оборудование |
Электростеклоподъемники, центральный замк, электроподогрев сидений, противоугонное устройство, кондиционер, люк в крыше, противотуманные фары, спойлеры |

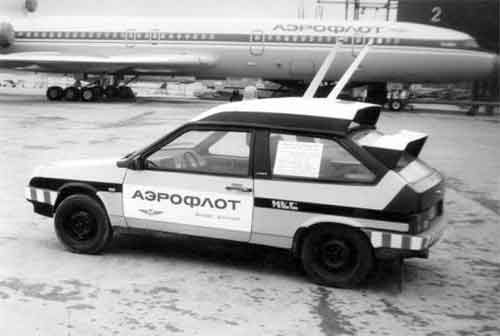

Машина разработана по заказу Аэрофлота. Аэрофлот предложил ВАЗ разработать на базе автомобиля ВАЗ-2108 экспериментальный образец измерителя коэффициента сцепления (ИКС) взлётно-посадочной полосы (ВПП). Что позволило бы с достаточной точностью спрогнозировать дистанцию торможения воздушных судов на различных ВПП «Аэрофлота».
В марте 1986 года был изготовлен опытный образец авт. ВАЗ-2108 ИКС и опробован на дороге. На макетном образце всё работало более-менее нормально.
В 1989 году по разработке ВАЗ были собраны 10 автомобилей на московском заводе гражданской авиации № 408. Итог оказался неважным – специалистами было выявлено большое количество замечаний и недоработок.
На этом первый этап разработки ВАЗ-2108 ИКС завершился.
ВАЗ 2108 - первый советский переднеприводный автомобиль, получивший наименование "Самара" и положивший начало производству принципиально новых моделей на Волжском автозаводе.
Кузов новой машины типа хэтчбек, переднеприводная компоновка, поперечное расположение мотора, гибкий привод сцепления и реечный рулевой механизм - все это было в новинку. Автомобиль сразу стали называть "зубило" за остроносый профиль и стремительные линии экстерьера.
Начало производства
Первое время модель страдала "детскими болезнями", которые устранялись на ходу, во время конвейерной сборки. Настоящей проблемой стало зажигание ВАЗ 2108. Электронную систему долгое время не удавалось наладить из-за дефицита компонентов и их дороговизны. Было и еще одно слабое место у автомобиля ВАЗ 2108 - карбюратор "Солекс", излишне навороченный, с многоступенчатой регулировкой, а по сути никакой регулировке не поддающийся.
Головной болью для многих автовладельцев были так называемые гранаты, проворотные механизмы передних колес, которые быстро изнашивались и скрежетали на виражах. Доставляли массу хлопот и резиновые чехлы, защищающие ШРУСы, их хватало ненадолго.
Тем не менее автомобиль ВАЗ 2108 считался самым престижным в своем классе на всей территории СССР.

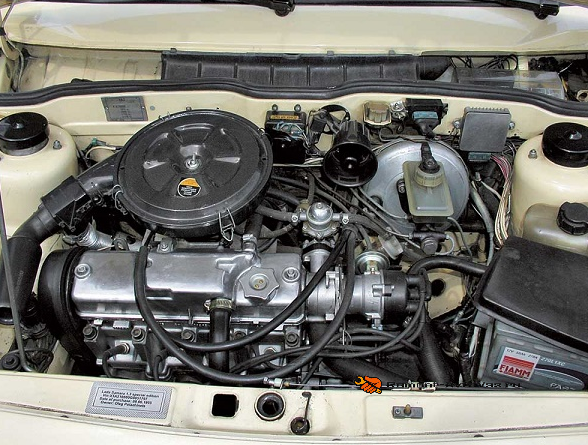

Силовая установка
Машина комплектуется бензиновым четырехцилиндровым рядным двигателем различных модификаций. Первоначально на ВАЗ 2108 карбюраторный впрыск был безальтернативным. Только спустя несколько лет с начала производства стали устанавливать инжектор. Серийно машина выпускалась с двигателем мощностью 65 л.с., объемом цилиндров 1,3 куб/см. Позже параметры двигателя изменились, объем цилиндров увеличился до 1,5 куб/см, а мощность составила 72 л.с.

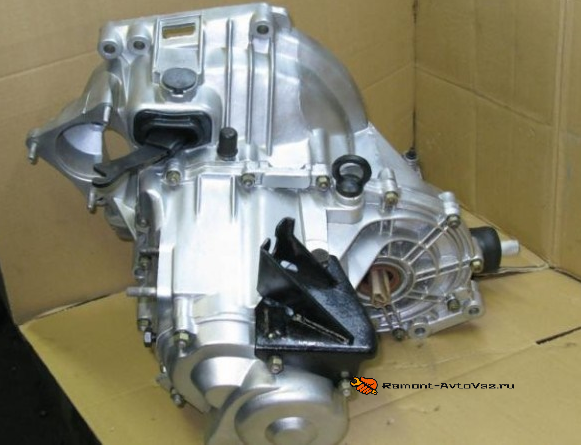

Трансмиссия
Наряду с усовершенствованием характеристик двигателя менялись параметры коробки передач. На серийных автомобилях ВАЗ 2108 стояли четырехступенчатые механические КПП, которые не соответствовали возможностям мотора. Иными словами, для улучшения динамических свойств машины требовалась пятая передача, поскольку на четвертой, прямой передаче автомобиль шел не на полной скорости по причине несоответствия передаточного числа шестерен оборотам двигателя.
Пятиступенчатую коробку передач стали устанавливать на ВАЗ 2108, шедшие на экспорт.
Экстерьер
В 1990 году автомобиль прошел рестайлинг оперения, после чего модель стала выпускаться в двух вариантах: "короткокрылая" и "длиннокрылая". Разница между этими двумя обозначениями заключается в конструкции переднего крыла - в прежнем виде оно оканчивалось раньше, чем начинался свес передка. Продолжением крыла служила панель с встроенными прямоугольными фарами. В новой версии переднее крыло было цельным, в полную длину.
В остальном экстерьер автомобиля ВАЗ 2108 устраивал как производителя (машина была технологичной и удобной в сборке), так и потребителя, которому нравился современный дизайн и неплохие ходовые характеристики.

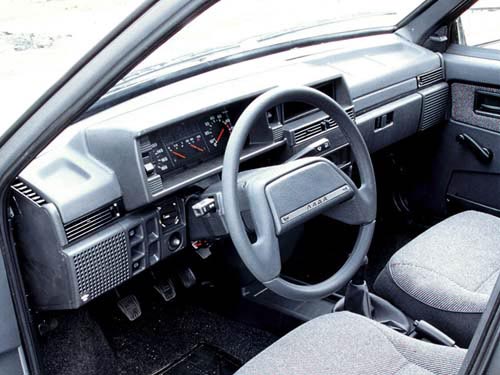

Интерьер
Внутреннее пространство ВАЗ 2108 выглядит довольно скромно, пологое лобовое стекло задает тон всему интерьеру. Оно сразу забирает львиную долю пространства в передней части салона. Приборная панель ВАЗ 2108 читается с трудом. Расстояние между передними и задними сиденьями минимально, о том, чтобы расположиться с комфортом, не может быть и речи. Багажное отделение также ограничено по объему. Машина тесная в принципе, такова конструкция кузова и общие габаритные характеристики.

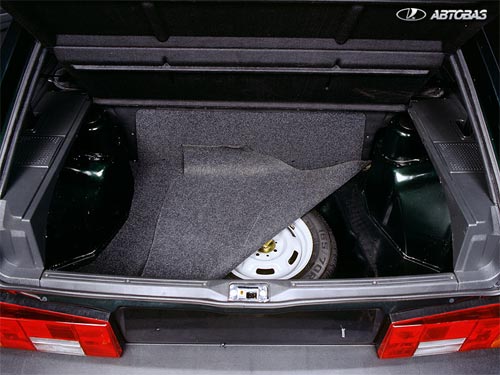

Преимуществом модели ВАЗ 2108 можно считать расположение топливного бака под задним сиденьем. Емкость плоской формы размещена рационально, по центру, и создается впечатление, что у автомобиля нет бензобака. Запасное колесо также размещено удачно - оно находится в нише под полом багажного отделения.
Модификации
Существует целый ряд машин марки ВАЗ 2108, которые отличаются от базовой модели только расположением агрегатов или узлов. При этом они обладают собственными индексами.
Отечественные модификации насчитывают четыре версии, это базовая "ВАЗ 2108"; "21081" с двигателем мощностью 53 л.с., объемом цилиндров 1,1 литра; "21083" с мотором 1,5 литра, мощность 70 л.с. и "21083i", с рабочим объемом 1,5 литра и инжекторным впрыском.
Эти же автомобили, адаптированные для продажи в Великобритании, индексировались соответственно: "21086", "21087", "21088", "21088i". Разумеется, все модели, отправляемые в Англию, были с правым рулем.
Еще четыре модификации выпускались малыми сериями:
- "21083-20", модель с рабочим объемом двигателя 1,5 литра, инжекторным впрыском и пятиступенчатой механической коробкой передач.
- "210834", внедорожник, разработанный в 1988 году, представлял собой синтез ВАЗ 21083 и 21213 Нива.
- "21084", модель с двигателем 1,6 литра, мощность 86 л.с.
- "21085", модификация с 16-ти клапанным инжекторным мотором и пятиступенчатой КПП.
В настоящее время существуют модификации ВАЗ 2108 с незначительным усовершенствованием в интерьере. Приборный щиток может быть "высокий" или "низкий", отделка велюровая или "джерси", потолок перфорированный или обтянутый латексом. Многие машины, отправляемые на экспорт, имеют люк на крыше.
Ходовая часть
На модели ВАЗ 2108 применяется передняя подвеска типа "МакФерсон", известная еще как "качающаяся свеча". Вращение от редуктора передается на колеса посредством полуосей, оканчивающихся специальными механизмами ШРУС - (шарнир равных угловых скоростей). Шарниры покрывают пылезащитные резиновые чехлы, имеющие форму конуса.
Задняя подвеска рычажно-маятниковая с торсионом, связывающим рычаги для стабилизации эффекта раскачивания. Мягкость хода задней подвески обеспечивается стальными спиральными пружинами в сочетании с гидравлическими амортизаторами.
Тормозная система
Автомобиль ВАЗ 2108 обладает невысоким коэффициентом инерции. Тормозной путь не превышает шести метров при скорости 30 км/час. Автомобиль практически никогда не заносит. Передние тормоза, дисковые невентилируемые, работают по принципу двустороннего сжатия. Задние - барабанные, саморегулирующиеся, совмещенные со стояночным тормозом. Система работает на жидкости класса ДОТ-4.
Гидравлическое давление поступает от главного тормозного цилиндра, работающего по принципу двухконтурного распределения усилий. На автомобиле установлен регулятор подачи давления на задние колеса. При полной загрузке багажника и проседания машины автоматически повышается тормозное усилие. В то же время происходит снижение давления на передние колеса.
Отопление
Печка ВАЗ 2108 функционирует достаточно надежно для автомобиля такого класса. Конструкция отопителя позволяет обогревать салон в нескольких режимах, для этого используется вентилятор, подающий горячий воздух в салон. Отопление создает комфортную обстановку в машине, при температуре снаружи минус 20 градусов, в салоне +20, а в районе ног водителя +25 по Цельсию.
Радиатор отопителя включен в общую систему охлаждения двигателя, он смонтирован на панели, разделяющей моторный отсек и салон автомобиля. Управляется агрегат из салона, достаточно открыть кран, установленный на патрубке, и печка ВАЗ 2108 начинает работать.

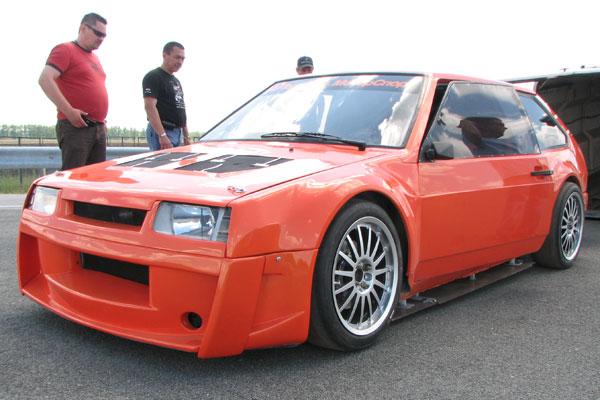

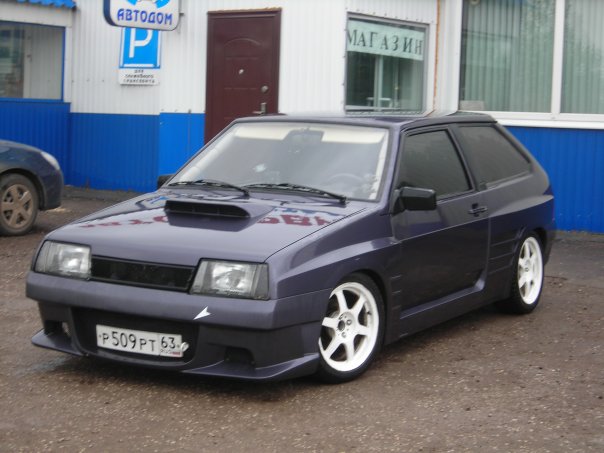

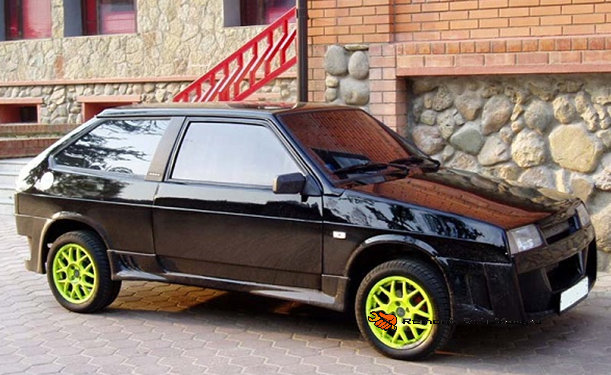

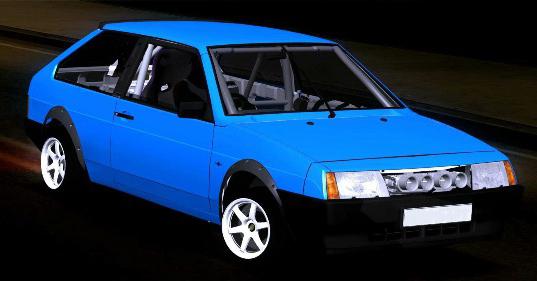

Тюнинг
В последнее время стало модным превращать устаревшие легковые автомобили в раритеты из прошлого. Модель ВАЗ 2108, тюнинг которой возможен в достаточно широком диапазоне, от радикальных изменений кузова до экзотической раскраски, является хорошим объектом для творчества.
Возможности для перевоплощения старого хэтчбека безграничны. При наличии технических средств, соответствующих задаче, можно создать эксклюзивный экземпляр, который будет удивлять любителей раритетных автомобилей. А ВАЗ 2108, тюнинг которого непременно станет увлекательным творческим процессом, получит вторую жизнь. Ощущения самого владельца тюнингованой машины ни с чем не сравнить.
ВАЗ 2108: цена
Подержанные машины Волжского завода обладают достаточным запасом прочности и могут послужить новому владельцу еще не один год. На российском автомобильном рынке "восьмерку" можно купить за небольшие деньги (разброс цен при этом очень большой, в звисимости от пробега, состояния - от 40 тыс. рублей и выше), отремонтировать и ездить на престижном представителе советской эпохи.
Двигатель.
Мод. ВАЗ-2108, бензиновый, рядный, 4-цил.. 76x71 мм, 1,3 л, степень сжатия 9,9, порядок работы 1-3-4-2, мощность 47,0 кВт
(63:7 л.с.) при 5600 об/мин, крутящий момент 94,0 Н-М (9,6 кгс-м) при 3500 об/мин. Карбюратор 2108-1107010-78.
Воздушный фильтр - с автоматическим терморегулятором и сменным фильтрующим элементом. Система охлаждения - с
электровентилятором, автоматически включающимся и отключающимся.
Трансмиссия.
Объединена в один агрегат, состоящий из сцепления, коробки передач и главной передачи с дифференциалом. Сцепление -
однодисковое, с диафрагменной пружиной, привод выключения - тросовый. Коробка передач - 5-ступ., с синхронизаторами
на передачах переднего хода. Передат. числа:I-3,636, II-1,96, III-1,357, IV-0.941, V-0.784, ЗХ-3,94.
Привод колес осуществляется валами с шарнирами равных угловых скоростей.
Колеса и шины.
Колеса - дисковые, штампованные, обод 4 1/2J-13 для камерных шин и 4 1/2-13H2 для бескамерных шин. Шины - радиальные,
низкопрофильные, камерные или бескамерные, 155/80R13, 165/70R13 или 175/70R13.
Подвеска.
Передняя - независимая с телескопическими гидравлическими амортизационными стойками, цилиндрическими пружинами,
нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости. Задняя - на продольных
взаимосвязанных рычагах, с цилиндрическими пружинами и гидравлическими амортизаторами.
Тормоза.
Рабочая тормозная система: передние тормоза - дисковые, задние - барабанные с автоматической регулировкой зазора. Привод
гидравлический, двух контурный по диагональной схеме, с вакуумным усилителем и регулятором тормозных сил. Стояночный
тормоз - на тормозные механизмы задних колес, привод тросовый. Запасный тормоз - один из контуров рабочей тормозной системы.
Рулевое управление.
Рулевой механизм - шестерня-рейка.
Электрооборудование.
12 В. ак. батарея 6СТ-55А, генератор 37.3701, регулятор напряжения 17.3702. стартер 29.3708, система зажигания - бесконтактная
с катушкой зажигания 27,3705, электронным коммутатором 3620.3734 и датчиком-распределителем 40.3706. Свечи зажигания
FE65P (Югославия) или А17ДВ-10.
Заправочные объемы и рекомендуемые эксплуатационные материалы.
Топливный бак - 43 л, бензин АИ-93;
система охлаждения - 7,8 л. "Тосол" А-40;
система смазки двигателя - 3.5 л.;
М-12Г, при температурах от + 35 ДО -10 грС;
М-63/10Г, при температурах от +20 до -25 грС;
М-53/10Г, при температурах от +30 до -30 грС;
картер коробки передач (5-ступ.) - 3,3 л;
М-8ГИ при температурах от 45 до -40грС;
М-12Г при температурах от +45 до -25грС;
М-63/10Г, и М-53/10Г, при температурах от +45 до -40грС;
система гидропривода тормозов - 0,55 л, жидкости "Роса", "Томь";
гидравлические стойки передней подвески - 2x0.25 л, МГП-10;
амортизаторы задние - 2x0.32 л, МГП-10;
амортизаторы - 2x0,25 л, МГП-1 2;
бачек смывателя ветрового стекла - 4,2 или 2,0 л, жидкость НИИСС-4 в смеси с водой.
Масса агрегатов (в кг).
Двигатель в сборе, без сцепления и коробки передач - 82;
коробка передач с дифференциалом, вилкой и подшипником выключения сцепления - 34;
кузов в сборе без обивки и сидений - 245;
передняя подвеска - 55;
задняя подвеска - 45;
колесо в сборе с тиной и камерой- 14,3;
колесо в сборе с бескамерной шиной - 13,4.
История
В 1984 году с конвейеров АвтоВАЗ сошел автомобиль, полностью отличавшийся от всех предыдущих моделей. Он получил заводское обозначение ВАЗ-2108.
Эту модель можно считать новой эрой АвтоВАЗа, поскольку 2108 во всем отличался от классических автомобилей этого производителя. Этому авто изначально присвоили и имя – «Спутник» (экспортные модели назывались по другому – «Samara»). Впоследствии отечественное имя не особо прижилось, но вместе с тем оно стало названием целого семейства автомобилей (состоящее всего из трех моделей), базой для которых выступил ВАЗ-2108. В народе же это авто получило свои прозвища – «Восьмерка» и «Зубило». На конвейере эта модель просуществовала до 2004 года, после чего ее заменила одна из моделей семейства 10-й серии.
От любой классической модели ВАЗ-2108 отличалась абсолютно всем – кузовом, силовой установкой и ее расположением, трансмиссией. Мало того, этот автомобиль был создан практически «с нуля», и никаких узлов от предшественников в конструкции не задействовалось. Конечно, много чего было позаимствовано у зарубежных автопроизводителей, а в разработке этого авто принимали участие конструкторы других автомобильных компаний, в том числе и Porsche, но все же основная заслуга в создании отечественных конструкторов.
Поэтому стоит рассмотреть этот автомобиль подробнее, включая конструктивные особенности ВАЗ-2108, технические характеристики, виды силовых установок, трансмиссий, особенности кузова и массогабаритные размеры.
Двигатели и их характеристики
Начнем с силовых агрегатов. Для этого автомобиля предусматривалось несколько основных моторов с разными объемами и тех. характеристиками. Но схема двигателя ВАЗ-2108 – одинаковая для всех.
Это были моторы на 4 цилиндра с верхним положением ГРМ (8-клапанным) и распредвала. Отличительная особенность от установок предшествующих моделей заключалась в ременном приводе газораспределительного механизма. Также изменился и способ регулирования теплового зазора клапанов – от рокеров отказались в пользу регулировочных шайб.
Система питания изначально была карбюраторной, но в последствии ее заменили на инжектор. Охлаждение – жидкостного типа с принудительной циркуляцией ОЖ (объем ее составлял 7,8 литра для всех видов двигателей).
Система смазки – комбинированного типа (одни узлы смазывались под давлением, а другие – разбрызгиванием). Масла в двигателе требовалось 3,5 литра.
Изначально на моторах использовалась бесконтактная система зажигания, но после ее заменили на микропроцессорную (она использовалась как на карбюраторных, так и инжекторных версиях).
Наконец, пожалуй, одна из самых примечательных особенностей – двигатель располагался в моторном отсеке поперечно, что позволило увеличить пространство в салоне, уменьшить размеры капота и расположить его под уклоном.
Теперь о том, какие были у ВАЗ-2108 технические характеристики. Имеющиеся основные силовые установки были: 1,1-литровым, 1,3-литровым и 1,5-литровым. Маркировка двигателей ВАЗ-2108 была взята по обозначению марки (кроме инжекторной модели). Так, базовой считалась модель с мотором на 1,3 литра, ее и обозначили как ВАЗ-2108. А для других версий, чтобы обозначить установленный мотор, к индексу добавили дну цифру. В итоге, 1,1-литровая версия маркировалась как ВАЗ-21081, а 1,5-литровая – 21083.
Использовать же такое обозначение для инжекторного мотора не стали, и он обозначался как ВАЗ-2111.
Далее рассмотрим, какие же имел каждый двигатель ВАЗ-2108 характеристики. Итак, базовой была версия без дополнительных индексов. Объем двигателя ВАЗ-2108 составлял 1,3 литра, что позволяло ему развивать мощность в 63,7 л. с., а максимальный крутящий момент составлял 94 Нм при 3600 об/мин. коленчатого вала.
ВАЗ-2108 с 1,1-литровым мотором получили после некоторой переработки базового мотора (уменьшили ход поршня), тем самым повлияв на объем. Двигатель этот выдавал всего 53,9 л. с., а крутящий момент составлял 79 Нм при тех же оборотах мотора, что указаны выше.
Характеристики ВАЗ-2108 с 1,5 литрами объема и карбюраторной системой питания составляла: мощность – 70 л. с., крутящий момент – 106 Нм при 3400 об/мин.
Мотор ВАЗ-2111, устанавливавшийся на «Восьмерку» практически не отличался по показателям от карбюраторной версии. Мощность у них была одинаковой, а вот крутящий момент у инжекторной модели был несколько выше 115 Нм.
Это были описаны основные версии силовых установок. Но заводом также выпускалась и модель, оснащенная роторно-поршневым мотором ВАЗ-415 (двигатель Ванкеля). У этой установки показатели были самые лучшие, он развивал 140 л. с. При моменте в 186 Нм. Это был двухкамерный агрегат с карбюраторной системой питания. Но поскольку ресурс двигателей ВАЗ-415 был не очень большим, особой популярностью такая версия «Восьмерки» не пользовалась.
Трансмиссия
Далее рассмотрим, какие были у ВАЗ-2108 технические характеристики трансмиссии. На этом авто использовались КПП трехвального типа (4-х или 5-ступенчатая) и с установленным в картере дифференциалом. Управление ею осуществлялось рычагом, установленным в салоне. Но поскольку и силовая установка, и КПП размещались поперечно, то переключение скоростей осуществлялось не напрямую (как у классических моделей), а посредством дистанционной тяги.Количество масла в коробке ВАЗ-2108 составляло: 4-ступенчатая версия – 3,0 литра, 5-скростная – 3,3 литра. Масло в КПП ВАЗ-2108 заливалось трансмиссионное. Сцепление было однодисковым, сухого типа и с тросовым приводом.
Несмотря на установленный в картере дифференциал, размеры КПП ВАЗ-2108 были меньше, чем у классических версий.
Оба типа коробки передач ставились только на 1,3-литровю версию. Мотор с 1,1 литрами объема не комплектовался 5-ступенчатой КПП, а для всех 1,5-литровых модификаций не было предусмотрено 4-ступенчатой КПП.
Примечательно, что по характеристикам обе коробки идентичны, и разница сводится только к наличию/отсутствию 5-й скорости.
Передаточные числа КПП ВАЗ-2108 обеих версий до 5-й передачи — одинаковы, и все приведены они в таблице:
| Передаточные числа КПП ВАЗ-2108 | |
| Скорость | Значение |
| 1-я | 3,636 |
| 2-я | 1,95 |
| 3-я | 1,357 |
| 4-я | 0,941 |
| 5-я | 0,784 |
| Задняя | 3,53 |
Привод от коробки на ведущие колеса осуществлялся при помощи двух приводных валов, каждый из которых в своей конструкции имел по два шарнира равных угловых скоростей шарикового типа.
Далее – динамико-скоростная характеристика автомобиля ВАЗ-2108 с разным техническим оснащением. Естественно, самой слабой по этим данным является 1,1-литровая версия. Максимальный скоростной показатель у нее составляет всего 140 км/ч, а до «сотки» она ускоряется за 22 секунды. Среднее же потребление бензина у нее составляет 7,9 литра.
Скоростная характеристика ВАЗ-2108 с 1,3-литровым агрегатом и обеими версиями коробки имеет максимальный показатель в 148 км/ч, а 100 км/ч такая версия «берет» за 19 секунд. Но наличие 5-й скорости влияет на расход бензина. Версия с 4-ступенчатой коробкой в среднем потребляет 8,2 литра, а наличие дополнительной скорости позволило снизить этот показатель до 7,8 литра.
1,5-литровая версии «восьмерки» с разной системой питания и 5-скоростной коробки имеет практически идентичные показатели. Максимальная скорость этих модификаций составляет 156 км/ч, а вот динамические показатели и потребление топлива немного разняться. Карбюраторная версия ускоряется до 100 км/ч за 15 секунд, а инжекторная это делает на 0,5 секунды быстрее.
Что касается расхода, то 8,0 литра в среднем потребляет карбюратор, и 7,7 литра – инжектор.
Ходовая часть
На ВАЗ-2108 передние колеса являлись не только управляемыми, но еще и ведущими. Удалось это организовать благодаря использованию передней независимой подвески. Основным составным элементом передней подвески ВАЗ-2108 являются стойки МакФерсона, которые помимо основной функции выполняли еще и роль поворотных кулаков. Состояли они из корпуса, амортизатора и пружины, собранных в единую конструкцию. Крепились к кузову стойки внизу рычагами, а вверху – опорами. Левая и правая стойки объединялись стабилизатором поперечной устойчивости.
Сзади же использовалась торсионно-рычажная подвеска, в конструкцию которой входила балка с крепежными кронштейнами, амортизатор и пружина.
Рулевое управление у этой машины – типа «шестерня-рейка» с рулевыми тягами для соединения с поворотными кулаками. Никакого усилителя рулевого управления не предусматривалось.Тормозная система – двухконтурная, с диагональным положением контуров, гидроприводом и вакуумным усилителем. На передних колесах устанавливались дисковые тормозные механизмы, а сзади – барабанные. Ручной тормоз – механического типа с тросовым приводом и воздействием на задние механизмы.
Такая схема ходовой ВАЗ-2108 является достаточно удачной и применялась она не только на моделях семейства «Спутник», но и на всех последующих автомобилях ВАЗ.
Массогабаритные показатели

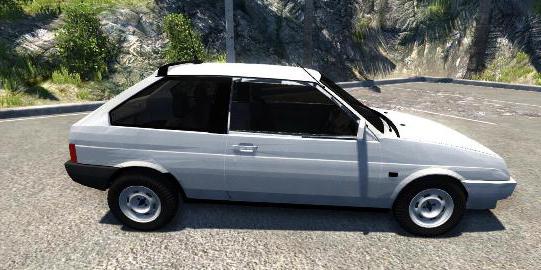

Напоследок о несущей части. «Восьмерка» имела трехдверный кузов хэтчбек. После на ее базе выпустили 5-дверный хэтчбек ВАЗ-2109 и седан ВАЗ-21099.
Размеры ВАЗ-2108 составляли: длина – 4,006 м, ширина -1,75 (с учетом одного бокового зеркала), высота — 1,402 м. Дорожный просвет – 170 мм.
Снаряженная масса авто – 920 кг, а при полной загрузке «Восьмерка» весит больше – 1370 кг.
Несмотря на то, что модель уже давно не выпускается, она все еще остается популярной и пользуется спросом. Тем более, что этот автомобиль является отличным полем для экспериментов по улучшению внешнего вида и технических характеристик.
На Ваз 2108 имеет очень важное значение. Нарушается она, как правило, в процессе ДТП. Диагностика, проведенная грамотно, поможет в этом случае определить степень перекошенности металлического каркаса машины. Ошибочно полагать, что геометрия кузова Ваз 2108 нарушается только после серьезных аварий. Достаточно ткнуться бампером на какое-либо препятствие или наскочить колесом на камень, и последствия могут оказаться весьма плачевными для кузова или его деталей. Узнаем больше из этой статьи про геометрию кузова Ваз 2108, варианты его модернизации, о заводских размерах и о многом другом.
Что собой представляет геометрия кузова
Геометрия кузова – это определенная система, в которой все детали и элементы кузова расположены строго одинаково, согласно геометрическому рисунку, заданному на заводе инженерами. Задумайтесь, скольких трудов им пришлось начертить конструкцию будущего автомобиля, ведь малейшее несоответствие размеров или форм привело бы к браку.
Несложно понять простую истину: каждая деталь автомобиля должна быть определенной формы. Как это ни банально будет звучать, но, к примеру, если следы контактов колес автомобиля с поверхностью дороги были бы не прямоугольными, то при движении имело бы место отклонение ТС по курсу, что само собой уже плохо.
То же и другие детали. Если у них нарушается форма, они перекашиваются, возникают ненужные силы, на преодоление которых требуется дополнительная энергия. В итоге, на примере тех же колес, изнашивается быстрее резина, повышается расход топлива, ухудшается управляемость, что неминуемо приводит к аварийным ситуациям и снижению степени безопасности.
Измененная кузовная геометрия – это всегда плохо, особенно при ухудшении погодных условий, экстренных ситуациях, когда надо бывает, к примеру, резко затормозить или сделать маневр. Понятно, что деформированный кузов в этих случаях будет хуже заложенной под капот бомбы.
Нарушится же геометрия может из-за вполне обычных ситуаций. Ну случайно наехал на бордюр, так как только учусь. Да, никто вас не поругает, уважаемый водитель, но кузов проверить придется, так как в большинстве случаев от такого наезда страдает угол установки колес или по простому – сход-развал.

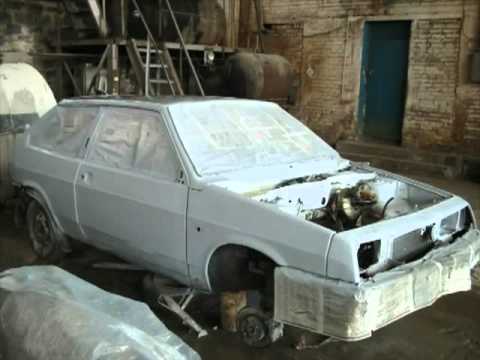

Сегодня восстановление изначального состояния кузова – проблема многих водителей транспортных средств. Не исключение в этом плане и владельцы «восьмерки». Несмотря на принадлежность к отечественному автопрому и родственность с танковой «классикой», модели, произведенные в линейке «Самара» уже не так мощны в плане кузова. Да, Вазы последних лет выпуска намного современнее, легче, но и заметно «нежнее».
Как проводится восстановление
Как правило, восстановление изначальных форм проводится в наши дни в автосервисах. Здесь используется специальное оборудование, часто электронное, стапель и другие полезные инструменты, позволяющие привести автомобиль в первоначальное состояние.

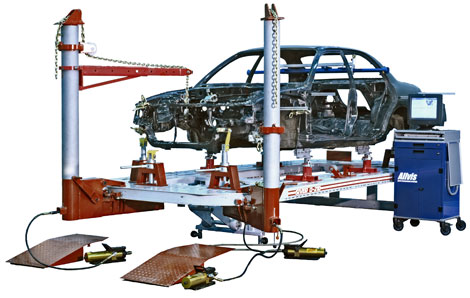

Примечание. Стапелем называется спецплатформа. Эта конструкция подразумевает жесткий станок с прочными, идеально геометральными формами. Именно на стапель жестко крепится автомашина по базисным, фундаментальным точкам. На стапеле также вытягивается металл разнесенных, деформированных элементов до нужных, изначальных размеров.
Операция по доводке изначальной геометрии кузова и его деталей считается очень тонкой. Она обязательно требует индивидуального мастерства и повышенной аккуратности. Без необходимого оборудования, такого как стапельный станок, выполнить ее практически невозможно.
С другой стороны, многие умельцы приноровились в гаражных условиях доводить перекошенные элементы кузова до необходимых размеров. Правда, делается это с погрешностями, но они подразумевают небольшой уклон от первоначальных показателей.
Чаще всего в нынешних условиях стала подводить подвеска автомобиля. Случается такая деформация, ясно, из-за плохих дорог. А ее смещение очень трудно определяется. После попадания автомобиля в яму или сильного удара крайне рекомендуется сразу же проверить состояние автомобиля на сход-развал.
Узнать больше о работе стапеля можно из этого видео.
Модернизация кузова посредством расширения
Чтобы обезопасить кузов от быстрой деформации, сегодня принято проводить одновременно не только профилактические процедуры, направленные на восстановление изначальных форм, но и тюнинг. Расширение кузова Ваз 2108 – одна из таких возможностей.
Провести расширение кузова на «восьмерке» несложно. Достаточно лишь запастись совокупностью деталей для проведения в соответствии с моделью авто.
Расширение проводится за счет:
- Обвесов;
- Крыльев;
- Композитных бамперов;
- Арок для колеса.
Если суметь провести данный тюнинг правильно, улучшится не только внешний вид автомобиля, который теперь будет смотреться более солиднее, но и повысится защита кузова, снизится вес кузова Ваз 2108, что несомненно важно.
Особенно часто делается сегодня расширение с помощью колесных арок. Это дает возможность поставить куда более расширенные колеса или установить проставки величиной до 4 сантиметров.
Делается расширение также при помощи пластиковых накладок или методом наварки металла. Нередко деталь просто заменяется целиком на тюнингованную, усиливая эффект низкой посадки и добавляя машине рельефности.
Тюнинг – процесс творческий. Если владелец «восьмерки» человек близкий к искусству, то совершить нечто восхитительное на своем автомобиле ему несложно. Вот что ему рекомендуется сделать:
- Набросать будущий эскиз, придуманный самим;
- Примерить его прямо на автомашине;
- Перенести размеры на соответствующий материал (пенопласт или что-либо другое), сделав макет;
- Обработать шедевр стекломатом с добавлением смолы;
- Вывести арку до идеала шпатлевкой, как только завершится полимеризация;
- Зашкурить, загрунтовать и готово. Да, надо не забыть еще и покрасить напоследок.
Кстати, эскиз будущего изделия можно доверить и профессиональному дизайнеру. Он нарисует эскиз вместо вас, ориентируясь на пожелания автовладельца.
Приблизительно по такому же сценарию происходит расширение кузова и другими элементами. Широкие бамперы, дополнительные дверные накладки – все это вместе с готовыми арками впишется в новый стиль.
Проверка геометрии: заводские размеры
Геометрия – это точные размеры кузова Ваз 2108. И при осуществлении проверки вперед выступают наиболее важные из них. Как правило, одними из главных параметров кузова считаются размер лонжерона, колесная база, дистанция между колесами на одной оси и др.
Примечание. Обязательно соблюдать при изменении размеров Ваз 2108 вес кузова, его снаряженную массу.
Не менее важными является дистанция между точками дверных и оконных проемов, местоположение отсека ДВС, размеры багажника и так далее.
Примечание. Колесная база и ширина колеи – одни из наиболее важнейших показателей правильной геометрии кузова. Первый коэффициент измеряется посредством замера дистанции между передней и задней осью автомобиля (у «восьмерки» равняется 2460 мм), второй – посредством замера дистанции между правым и левым колесом на одной оси (у «восьмерки»: 1400 мм спереди – 1300 мм сзади).
В таблице ниже представлены изначальные, заводские размеры кузова «восьмерки», что даст возможность проверить металлический каркас на деформацию и узнать, сколько весит кузов Ваз 2108, что тоже немаловажно.
Изначальные заводские размеры кузова Ваз 2108
| Длина | 4006 мм |
| Ширина | 1620 мм |
| Высота | 1400 мм |
| Колесная база | 2460 мм |
| Колея передняя | 1400 мм |
| Колея задняя | 1370 мм |
| Масса снаряженная | 920 кг |
| Масса полная | 1345 кг |
| Размер лобового оконного проема кузова по диагонали | 1378 мм (возможна погрешность в плюс/минус 4 мм) |
| Размер лобового оконного проема кузова от середины верхней рамы до середины нижней | 680 мм (плюс/минус 2 мм) |
| Размер переднего дверного проема по диагонали | 1435 мм (плюс/минус 5 мм) |
| Размер заднего бокового оконного проема по диагонали | 653 мм (плюс/минус 2 мм) |
| Размер проема задней 3-й двери по диагонали | 1398 мм (плюс/минус 5 мм) |
| Размер капота по диагонали | 1610 мм (плюс/минус 5 мм) |
Зная эти размеры, проверить соответствие не составит особой сложности. В таблице выше приведены только основные, важные дистанции между точками. Если же нужен более подробный анализ, можно воспользоваться техническими справочниками, и специальной литературой. Приведенная ниже таблица тоже может оказать немало пользы.

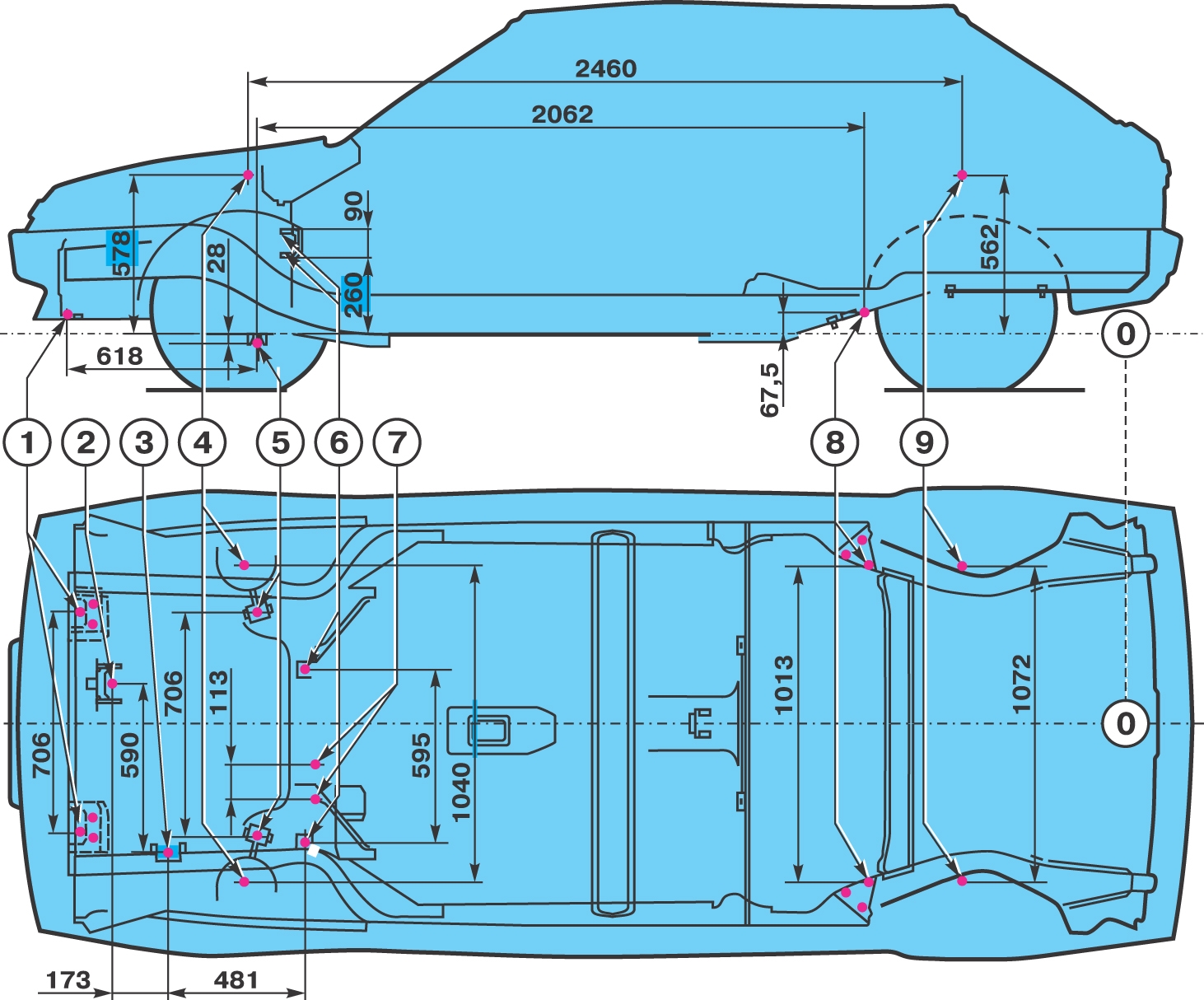

Основные справочные размеры для проверки пола кузова
| 0 | базовые линии |
| 1 | оси передних болтов крепления растяжек передней подвески |
| 2 | центр опоры передней подвески силового агрегата |
| 3 | центр опоры левой подвески силового агрегата |
| 4 | центры верхних шарниров передних телескопических стоек передней подвески |
| 5 | центры шарниров рычагов передней подвески |
| 6 | точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов |
| 7 | точки крепления задней опоры подвески силового агрегата |
| 8 | точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов |
| 9 | центры верхних опор амортизаторов задней подвески |
Проверку на деформацию можно провести и следующими способами, емко названными «дедовскими». Они помогут получить хотя бы примерное представление о том, в каком состоянии металлический каркас Ваз 2108:
- Распахнуть и несильно хлопнуть поочередно всеми дверями «восьмерки» и капотом. Не стараться приложить максимум усилия, действовать аккуратно. В случае недостаточного, неплотного закрывания дверей с первого раза, налицо искривление стоек. Если не закрывается плотно капот, рекомендуется проверить лонжероны на искривления.
Примечание. Перекос деталей может составлять всего несколько миллиметров, но это уже проблема. Так, при осуществлении продажи автомобиля обнаружение такого «косяка» обязательно приведет к сбросу начальной цены.
- Еще один вариант проверки подразумевает зрительный осмотр борта машины. Так можно будет обнаружить имеющиеся неровности и увеличенные зазоры;
- Визуальному осмотру стоит подвергнуть и стекла. Если на них заметны трещины, особенно вертикального типа с одной стороны – налицо искривления стоек;
- Проверяется соответствие и при движении ТС. Так, водителю «восьмерки» рекомендуется прибавить газу на хорошей, ровной трассе до 50 км/ч, а затем на долю секунды опустить руль. Если машину поведет в какую-либо сторону, налицо смещение именно с этой стороны. Такой же эксперимент стоит провести и на скорости 90 км/ч.
Интересный видео обзор на тему правильного оборудования для восстановления кузова.
Заключение
Изъяны кузова бывают разными, и в частичном случае подразумевается самые отвечающие этому варианту технологии. Обязательно применение такой методики, как рихтовка панелей, тепловое воздействие на металл без нарушения штатных сварочных точек и антикоррозийной поверхности, а также другие приемы.
Как и говорилось выше, полное кузова лучше доверить профи. В гараже своими руками с трудом удастся это сделать даже по инструкции, не зная спецификой проведения процесса, не располагая правильным оборудованием, инструментами и группой квалифицированных помощников.
